瑞虎5行车记录仪真正无损天窗取电详细教程

更新与补充:

       看到很多兄弟发帖问行车记录仪哪家强，我就把我用的型号说一下，土豪就不要CARE了。我的三百块钱左右，京东买的，亿络 E210，用下来，感觉还可以，性价比较高，记录仪录像要不掉帧，不卡顿，SD卡一定要好，要CLASS 10的，这点大家记好。

        还有就是这个取电方法，有个缺陷：点火的瞬间，对记录仪冲击太大。我那个记录仪刚开始的时候，点火后还可以继续录像，时间长了以后，点火后，记录仪先黑屏，然后再亮屏，再然后就不录像了，好的时候，按一下录像键能重新开始，严重的时候，必须把记录仪重启一下才行，有时不注意，记录仪就不工作了，安了和没安一样。

        当我正为上面那个缺陷苦恼的时候，看到有一兄弟使用朗动阅读灯取电的降压线方案，那个模块带延时功能，从理论上分析完全可行，然后我也搞了个类似的，装上后，问题真的完美解决。

        东西的图片如下，具体链接啥的就不给了，大家一看就知道，淘宝一搜便知：

这个东西真的好，强烈推荐给大家安装！

效果：拧钥匙或按一键启动自检时，不通电，记录仪不工作；点火后，延时5S通电，记录仪开始工作，平稳启动，无冲击；熄火时，直接断电，记录仪停止工作。

安装时，如果已经照我的方法安装好的，原来的降压线就不要动了，把尾巴留下来（原来的降压线剪掉），直接用商家送的那个卡子往线上一夹就好了，如果原来的降压线线径细的，可能接触不良，建议把线折成两股夹起来就可以了。省心的很。

横线以下的内容是老帖子了，看了很多朋友都有回复，谢谢大家的捧场！

想看具体安装步骤的，先直接跳到如下分界线的内容处查看，有兴趣，再来研究上面的内容!

以下内容为正文！

==========================================================================

       关于瑞虎5安装行车记录仪，看了很多兄弟们的安装方法，有的是通过点烟器走线，感觉布线太烦，中控那里多个东西，看着碍眼；

       有的兄弟是通过天窗无损取电，这个外观看着真的好。

       但有些兄弟的安装方法很复杂，甚至都要动电烙铁，还有的是要破损原车的线皮，有的是简单的塞铜丝，个人感觉都不完美，甚至有的不是真正的无损。当然也有兄弟是真正无损安装的，但遗憾没有具体的图片说明。

       基于以上情况，小弟我仔细研究加动手实践后，把我具体的做法发出来，给大家参考参考！

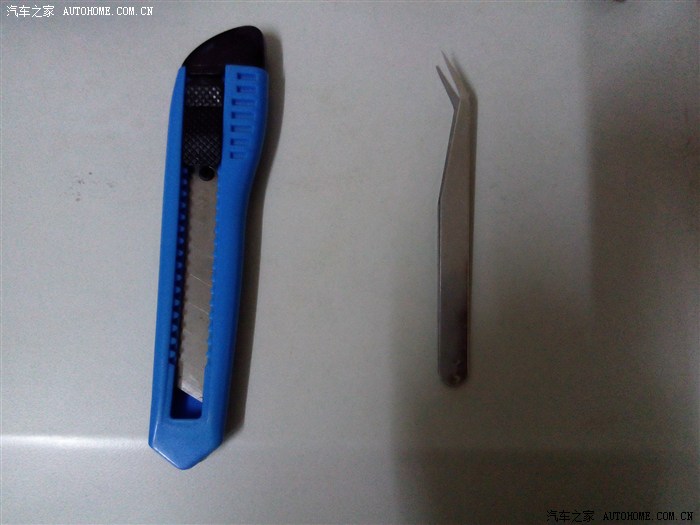

       首先，我的安装方法，除了降压线外，不需要用到任何的辅助材料（例如焊锡、胶带、铁丝/铜丝等），期间必须要用的工具如下:

       美工刀剥线皮，别我它用；镊子有大用，用来拆接线端子里面的引线插套的，反复实践发现，用镊子拆最方便，当然用细铁丝一类的东西也可代替，但我估计没这个方便。当然，拆天窗控制面板的时候，螺丝刀也是少不了的。

      拆的过程和各位兄弟一样，在这里偷个懒，借用一下大家的图片：

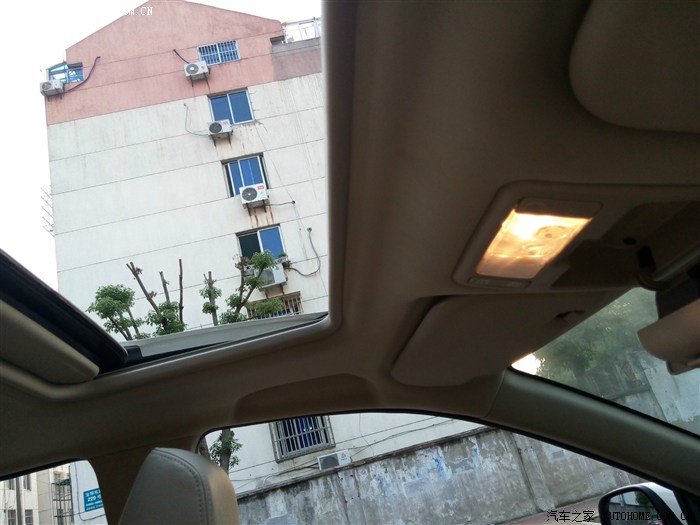

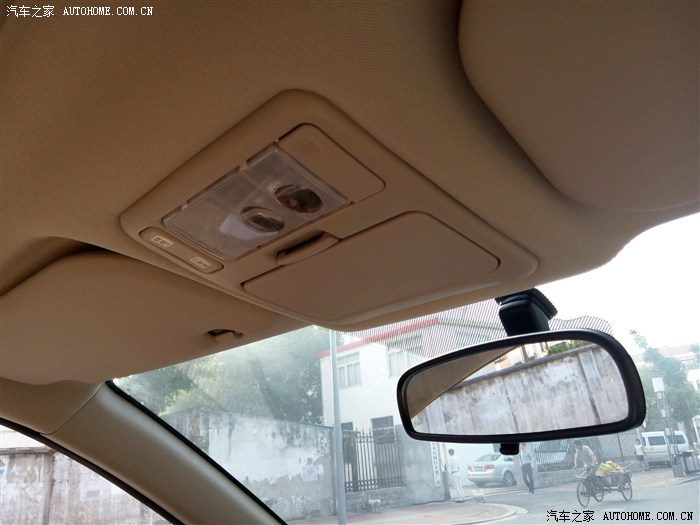

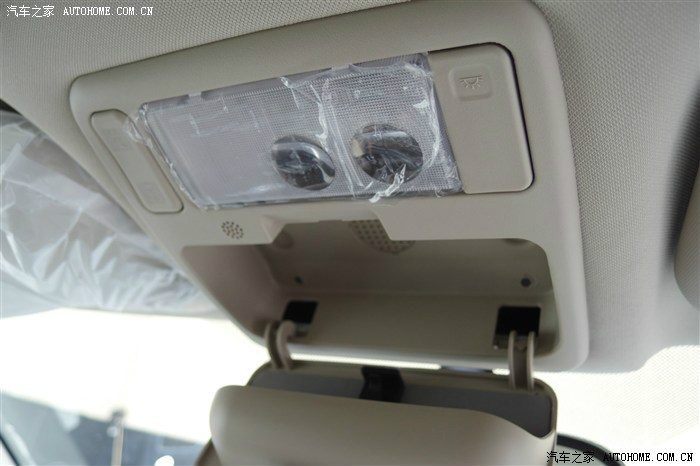

拆之前是这个样子的：

第一步：把阅读灯罩用个铁皮类似的东西把它撬出来：

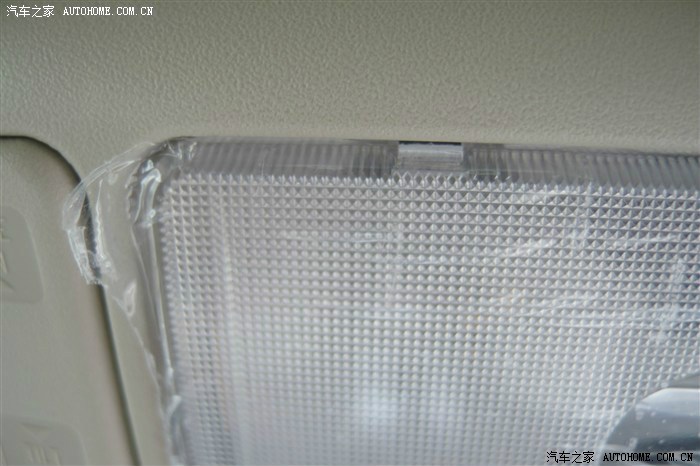

撬的位置在下图那个有卡勾的地方，仔细观察应该都可以看到的。

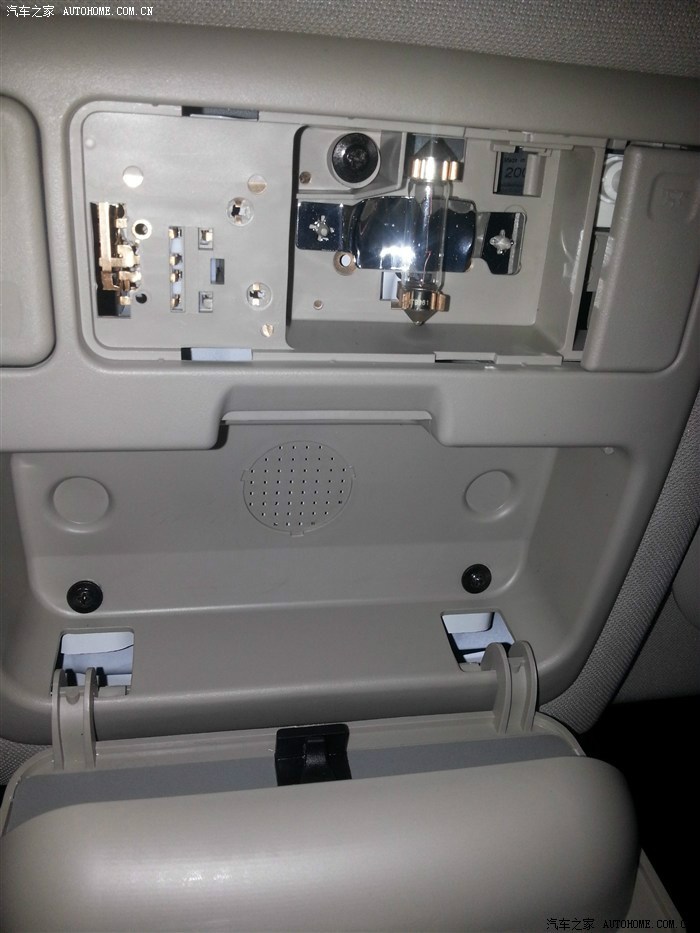

第二步：把下图所示的三个黑丝的螺丝拧下来。

（拧的时候注意，不要让螺丝掉落，否则掉到车里那个缝隙里，你很有可能就找不到了哦！）

第三步：把天窗控制面板往车头方向推，然后往下拉，最终可以把它拆下来。

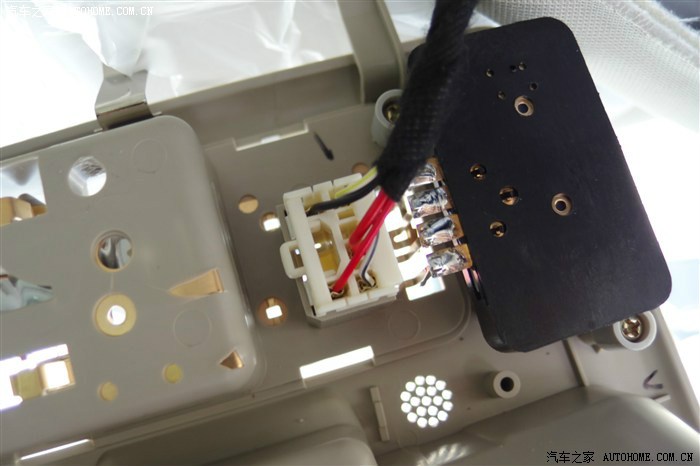

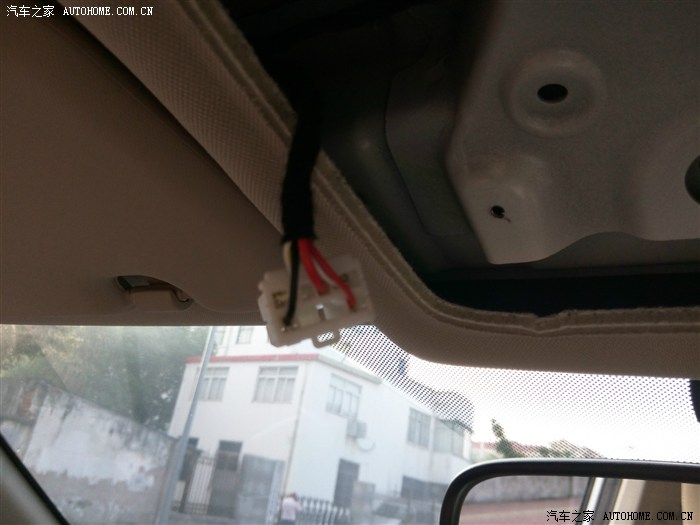

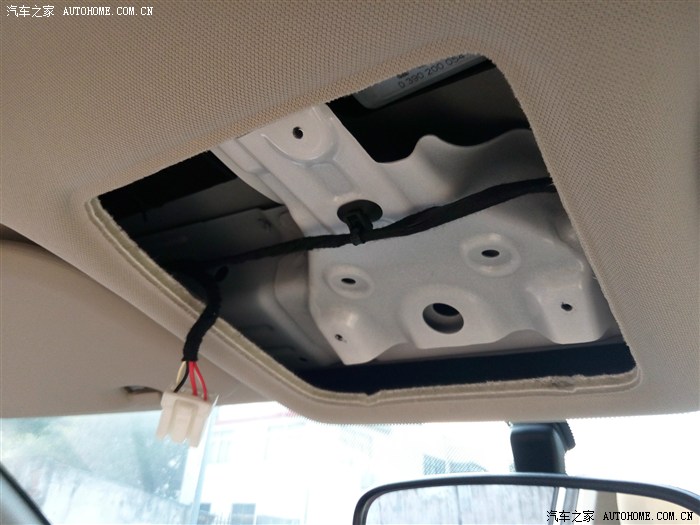

第四步：把下图接线端子拔下来（很简单的，稍微看看就了解了，）

第五步:关键步骤，把最粗的红线和黑线从塑料端子里退出来。如何退出来是关键，呵呵！

       如下图，塑料端子的四个边正好把接线端子卡在里面了，用手可以把两个长边掰开，期间要稍微用点巧力，感兴趣的人一看就明白的，我也不知道怎么详细的说明了。具体看图：

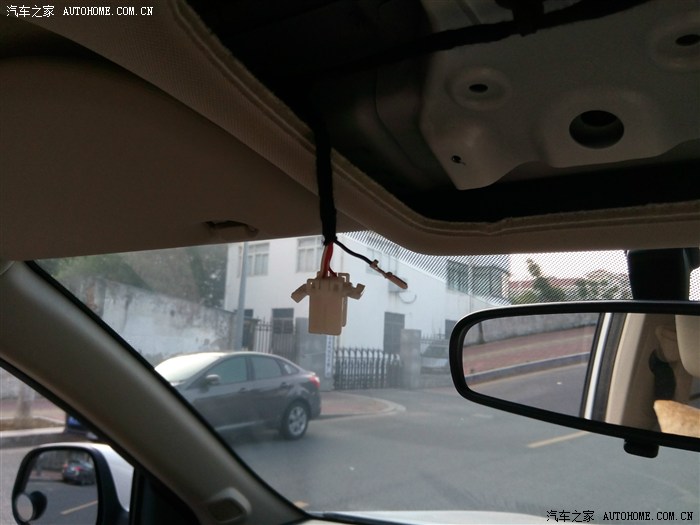

掰开后，就是如下这个样子的。

要把线退出来，这个时候镊子要上场了。

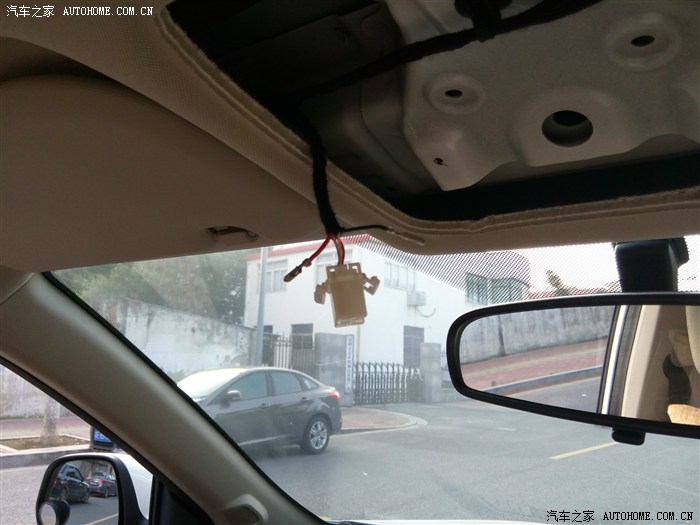

       用镊子的尖头顺着端子最下面的孔插入，插入的时候，要挨着端子的金属部分，插入后，可以把卡住金属端子的塑料倒勾分开。插到底后，稍用力拉导线，这样就可以无损的把线从塑料端子里退出来了。

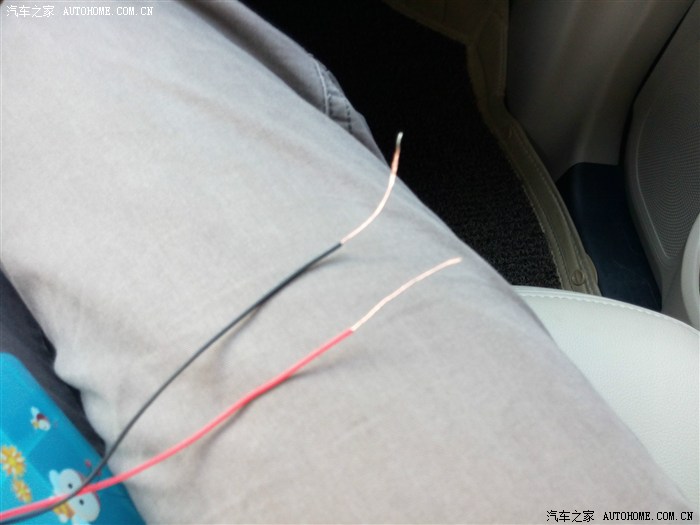

第六步：降压线头剥皮，线头拧紧，长度大家自己掌握，我的情况如下图：

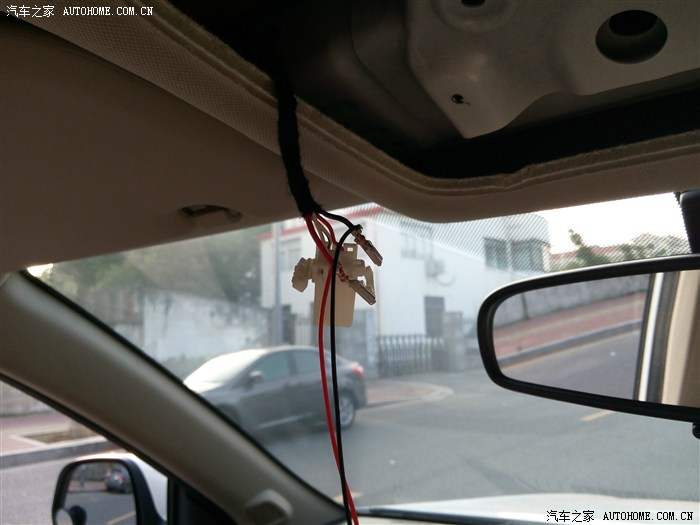

第七步：把降压线绕到接线端子上

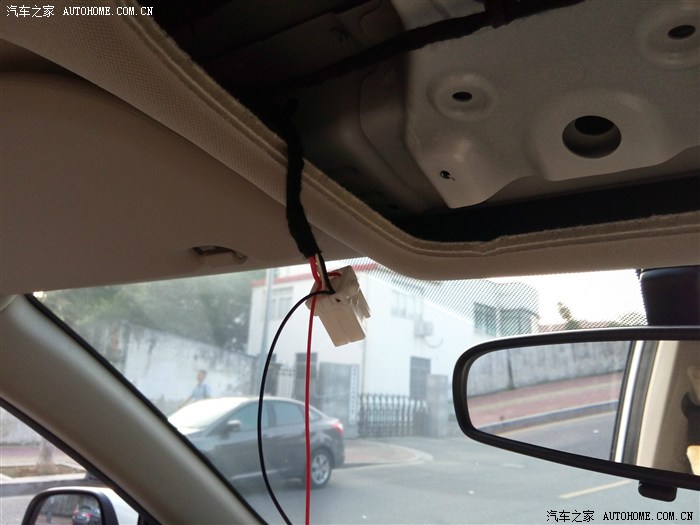

第八步：把金属接线端子插入到塑料端子中，复原！（拆都会了，复原应该更简单）

第九步：最后的步骤，我想大家应该都知道了，把多余的线随便塞塞好，天窗控制面板复原，就OK了。

最后，检测了一下，不影响阅读灯，不影响天窗控制，开车自检一切正常。

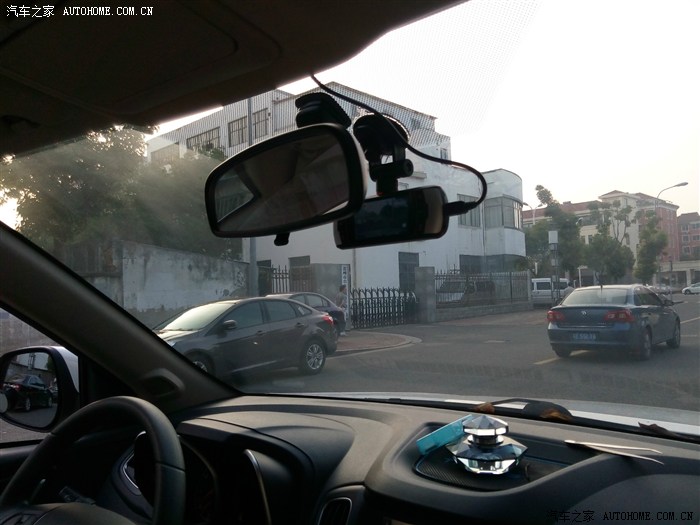

最终安装好后的样子，真正实现了无损安装哦！

希望这个帖子能够帮助到大家！呵呵！
