学习折腾--折磨F3锁车响一声，解锁响两声！（标题要长）

由于F3在锁车时只有落锁声，走远一点锁车只能看到双闪亮一下，很多时候忘记了，只能按两次遥控，车辆发出声音证实已经锁车，在逛论坛时不觉意看到“诚畅”车友的《继续的折腾---锁车响一声，解锁响两声（已装车上）》原帖连接http://club.autohome.com.cn/bbs/thread-c-407-27172539-1.html看到后，心里庠庠的，就是没有车友证实能不能用。再说江门这城市只有莲平路有电子原件卖，街道不好走，也没空去逛，刚好这几天有空，提前在TB上拍了所需要的电容和继电器，二极管直接在费旧的充电器里拆！

   前两天电子零件回来再到长堤买了个带蜂鸣的闪光器，深夜动手焊接零件，那晚零晨3点多，

chengchang

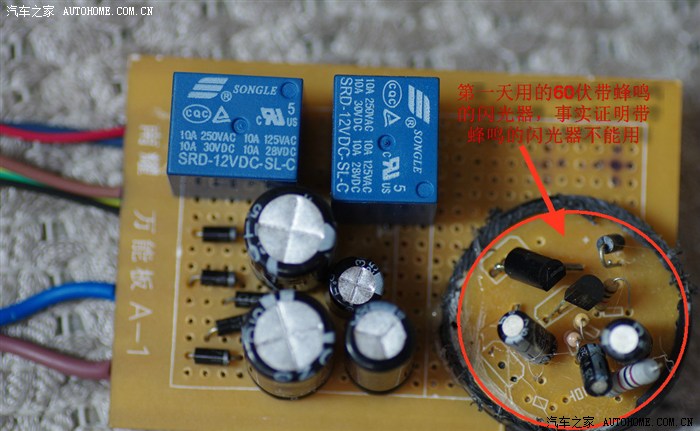

诚畅车友还来上网指导！充心的谢谢！第二天中午装到车上试验，事实证明，带蜂鸣的闪光器只能锁车响一声，开锁响一长声！

于是隔一天又去买个不带蜂鸣器的48伏闪光器，这回可好了，装车试验成功！现在先上电子零件图，明天焊到车上再上作业图！

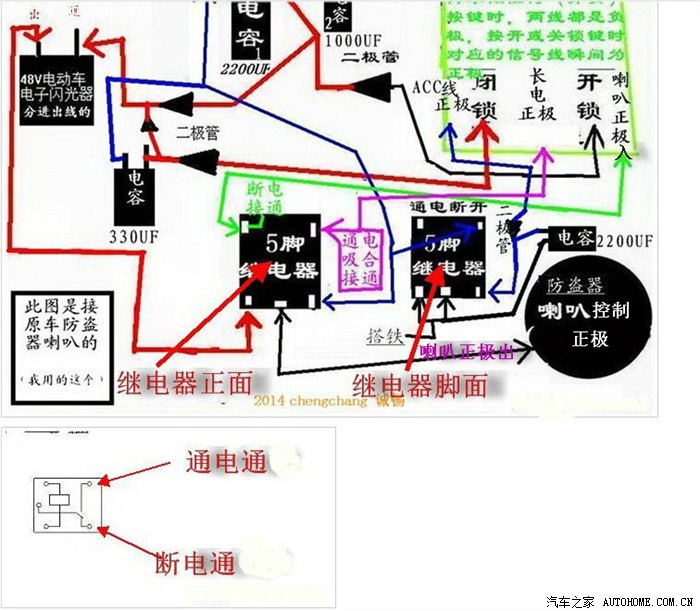

诚畅车友的电路图，这位兄台，电子神人！

1

2

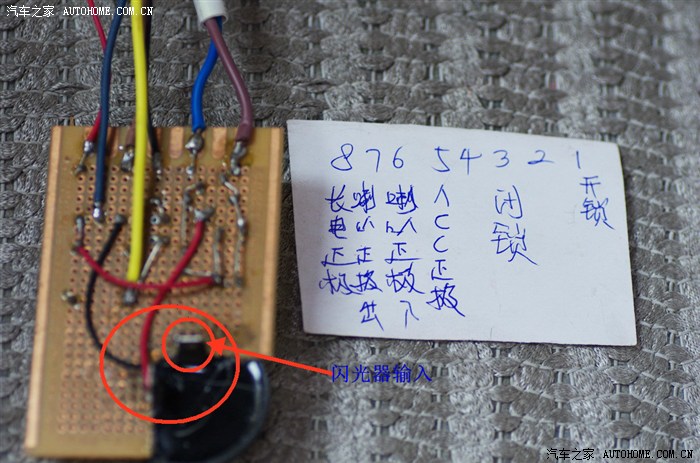

3，每条线都标示出来，以防接错

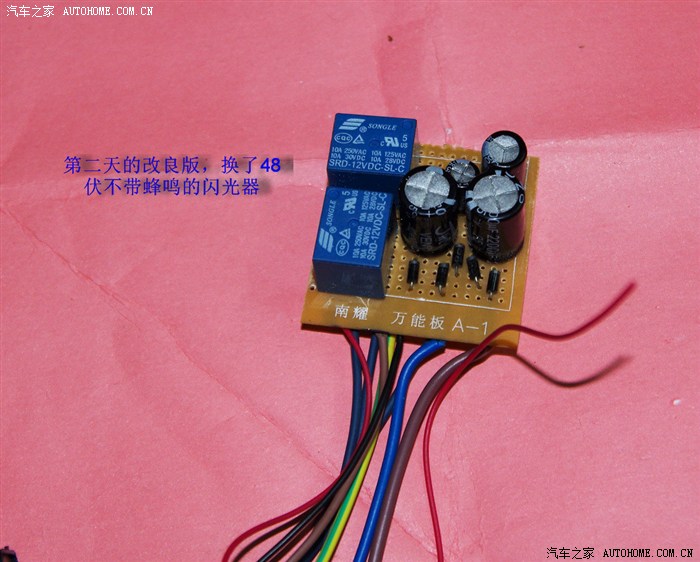

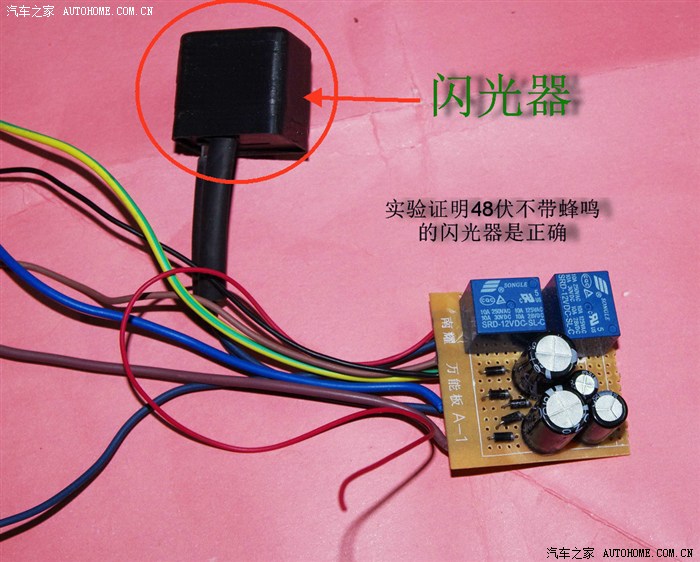

4，换了48伏的闪光器

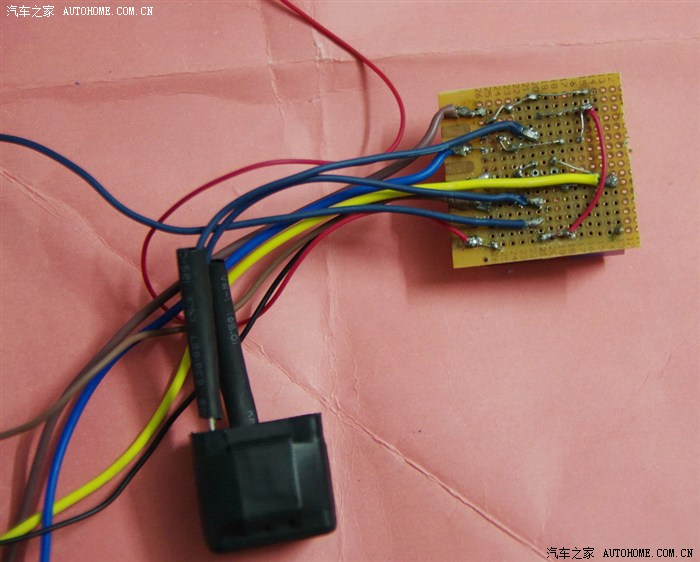

5

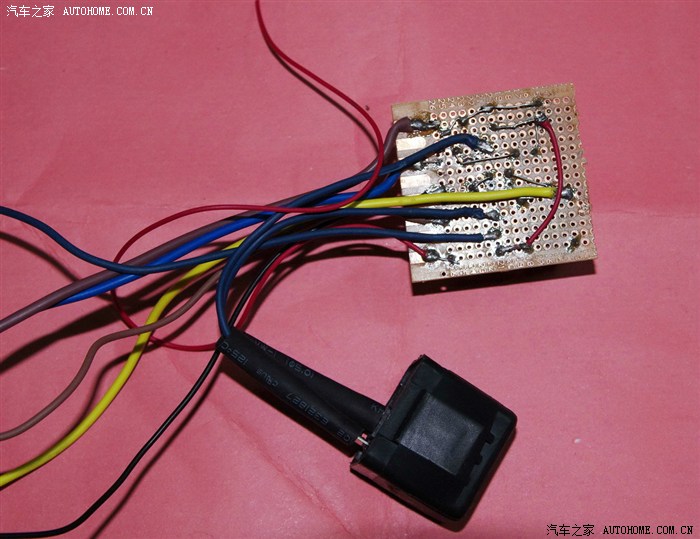

6

7

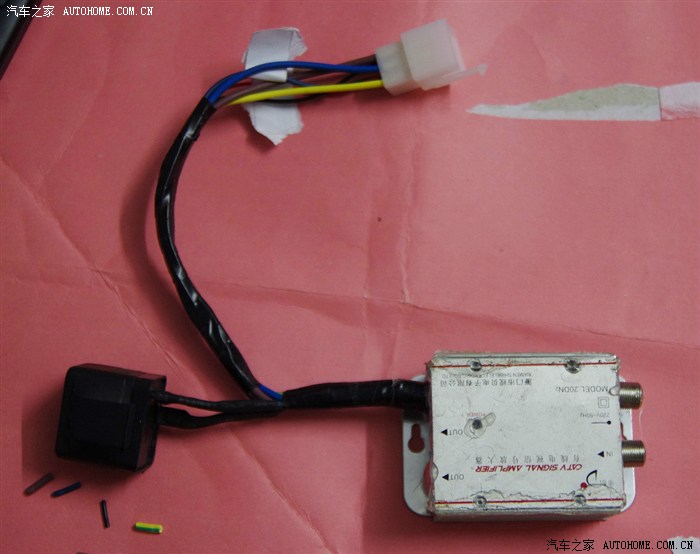

8，刚好找到以前用过的电视信号放大器，盒子刚刚合适，比量身订做还在合适，用热熔胶固定！

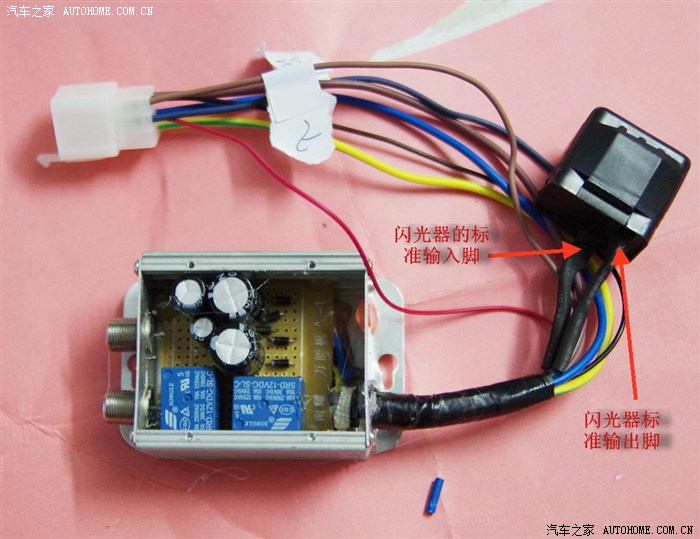

9，控件已经装好，防尘防水！高端大方！就等装车上

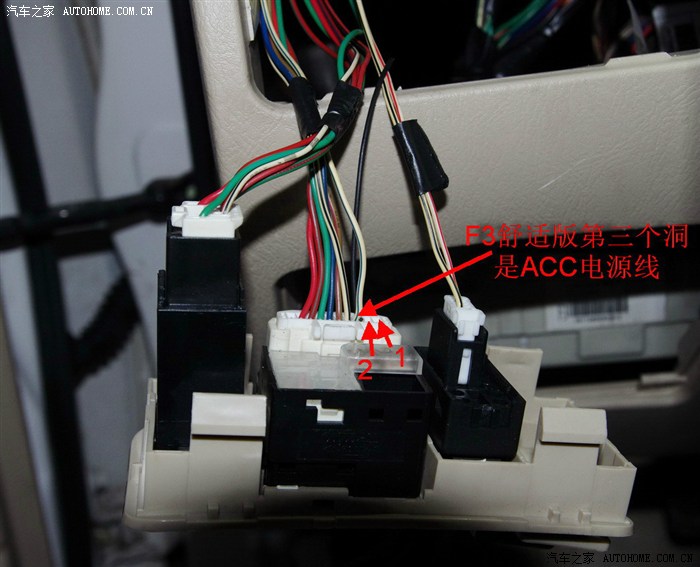

10，ACC电源位置在控制在后视镜调节里取！

11接线图

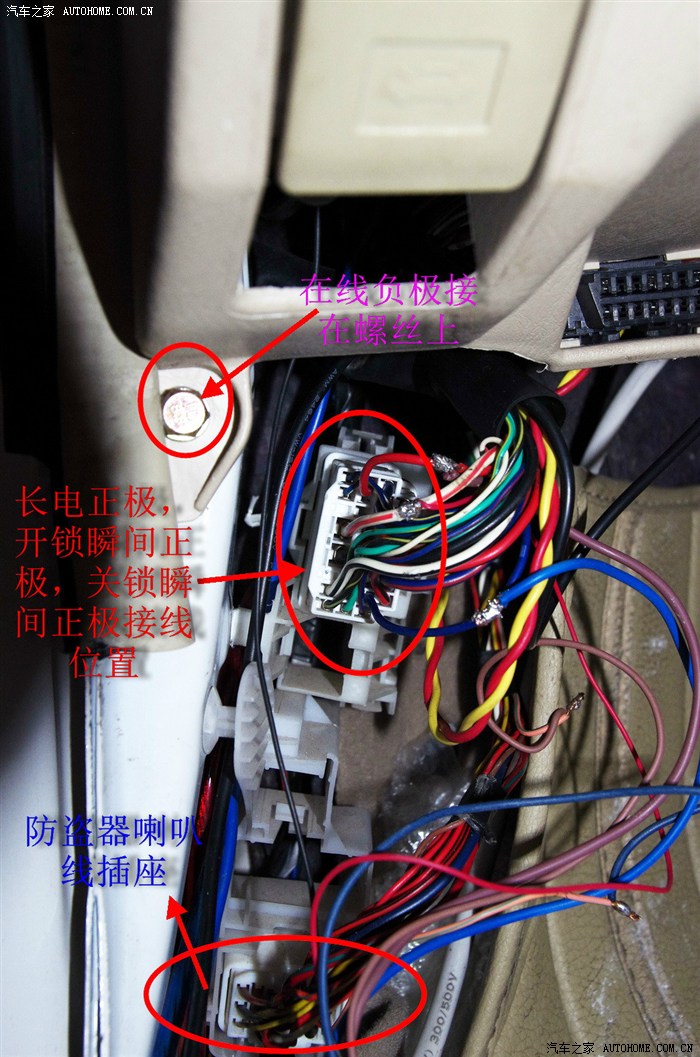

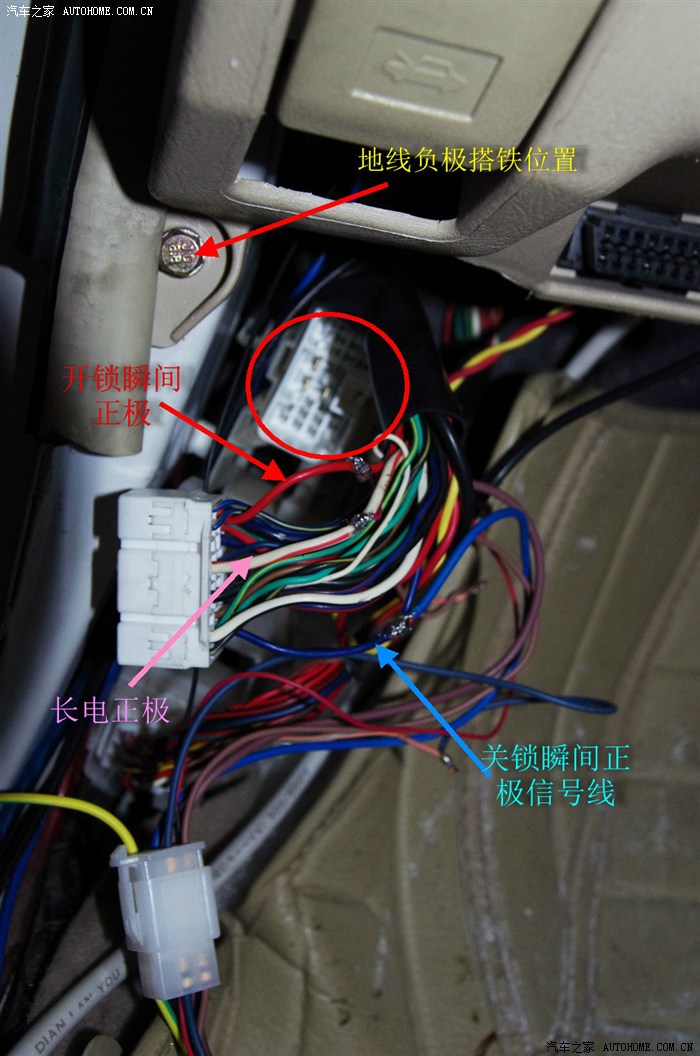

12接电位置

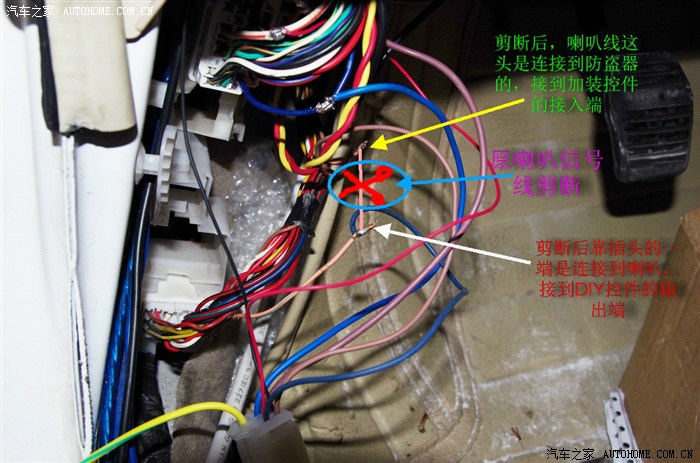

13，喇叭线位置

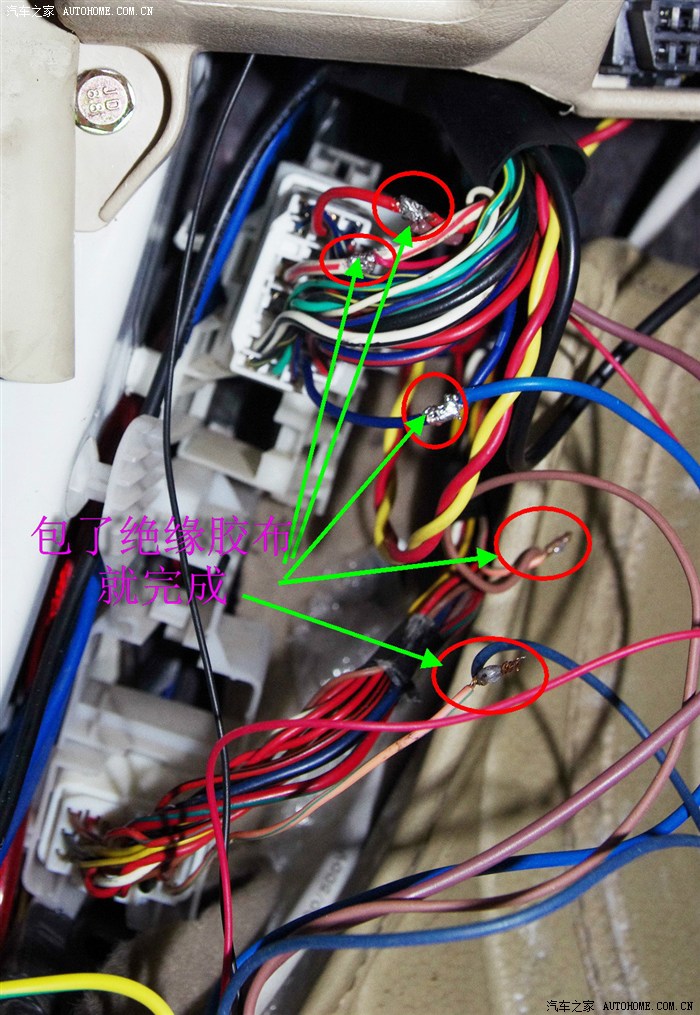

14，只要包扎好就完成！

15，福利！

   最后装好试车开锁响两声，闭锁响一声！声音不是很大，就算是深夜也不会吵着别人！白天20米处锁车还能听到车响！豪车才有的配置，F3算是拥有了！按照这个开关锁原理，也可能直接把控件装到其它车上！

      感谢论坛里“chengchang诚畅兄弟”“hensenf3兄弟”他们的抛砖引玉和作业让我们受益了！

      也许这是最后一次折磨自己的车车，因为每次折腾都用好多时间！想想车了到手也就半年时间，这半年加装了后视镜加热、左右后视镜照地灯、右侧盲区视频、导航和后车视频、行车记录仪、高位LED刹车灯、发动机隔热隔音、后备箱盖隔热隔音、四门隔音、空调自动恒温控制器、一毛钱双闪、高灵敏震动传感器、闭锁一声开锁两声控制器！每次拆开中控面板看到里面加装的一扎扎线束，真的担心那一天会因此短路而自燃！
