悦动改仪表盘灯 首列

悦动改仪表盘灯全国首列（打开钥匙不开小灯时时小亮、开启小灯开关后正常亮）版主射下吧

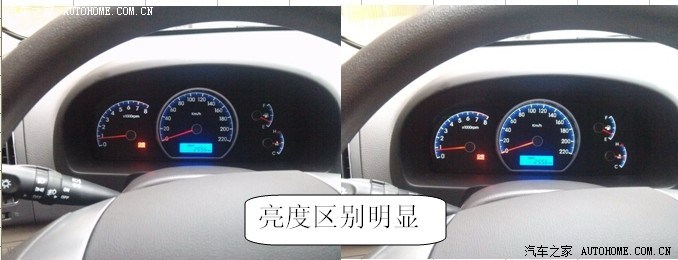

1、先来个效果图吧。

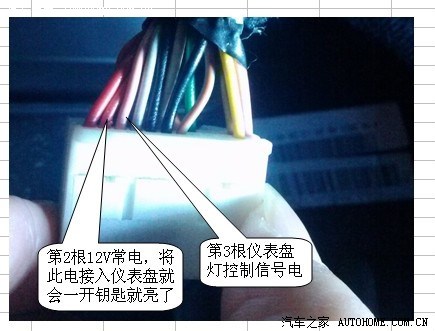

2、很简单将插座12V常电经过降压约8V后接入第三脚供电，这样不开小灯时就常量且较暗。

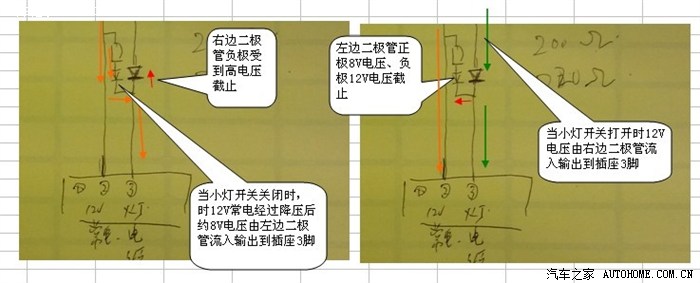

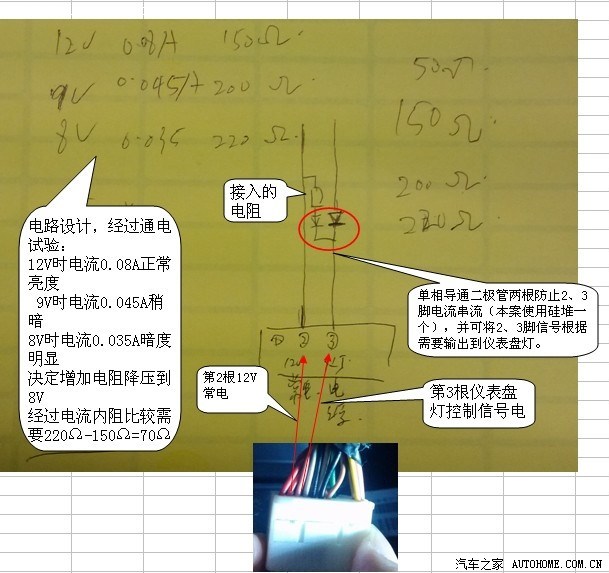

3、电路设计原理进过验证（实际接入电阻200~300Ω左右亮、暗比较明显，各位可自由搭配）

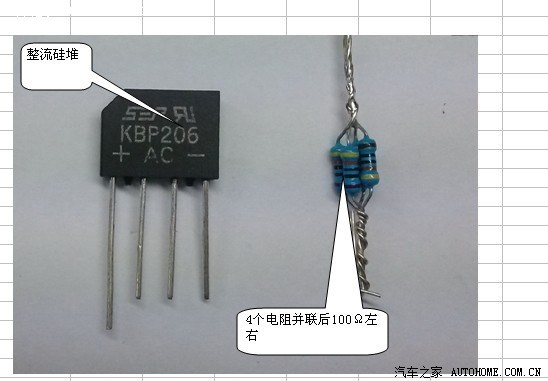

材料准备

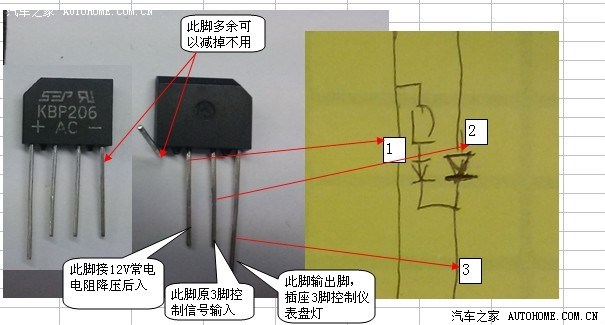

实物连接示意图，硅堆管脚脚位千万别搞错了。

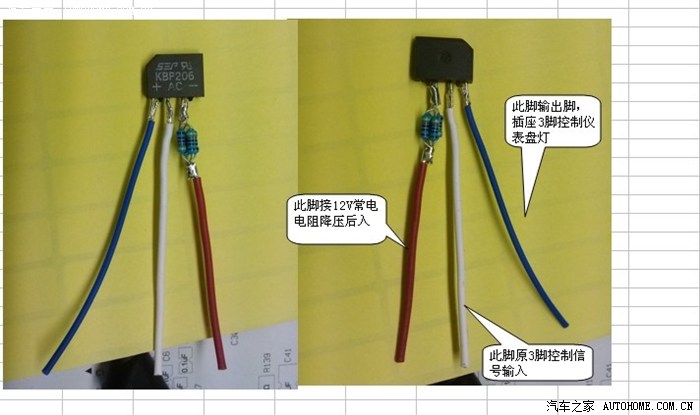

完成品效果导线颜色可更具喜好自由搭配

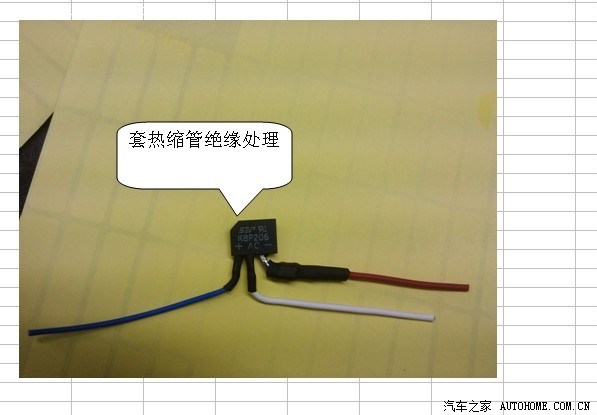

做好绝缘措施

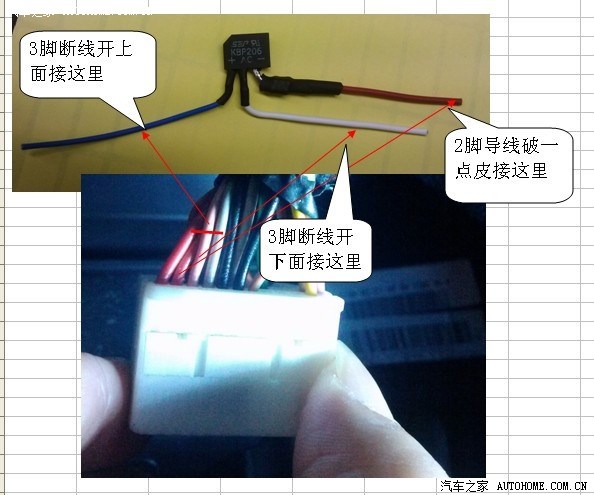

实际接线对应

拆装过程免了（参考此帖：http://club.autohome.com.cn/bbs/thread-c-586-17220694-1.html）

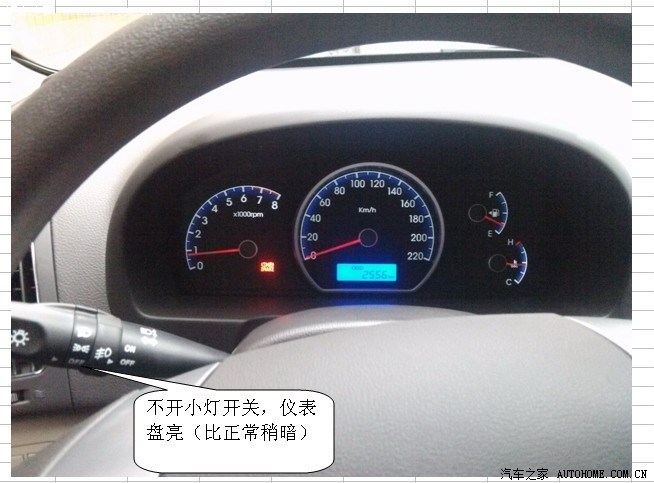

看下效果

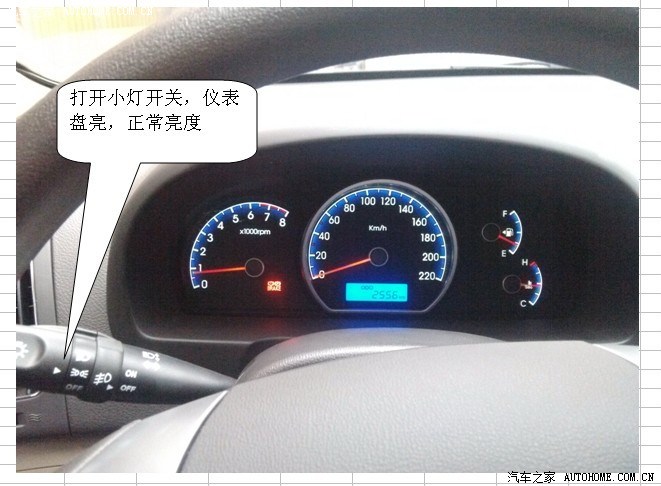

再来看下效果吧。

本文贴重在说明改装电路设计具体拆装过程请产考其他文章。http://club.autohome.com.cn/bbs/thread-c-586-17220694-1.html
