自己动手点亮新轩逸主驾玻璃升窗开关背光灯
想给玻璃开关加一个背光的灯想法有很长时间了，由于各种借口，一直没弄，最近有点时间，在一个阳光明媚的下午，开始我的改装之路，第一次用手机发帖，还没太整明白，大家见谅，这次主要是改主驾的，副驾和后面没有改，由于我买的天籁总成，副驾的开关需要加线和重新排线序，所以就暂时没弄，等以后有时间再弄，先把主驾的弄好，参考奇竣论坛一位车友的帖子，我就开始动手加装了

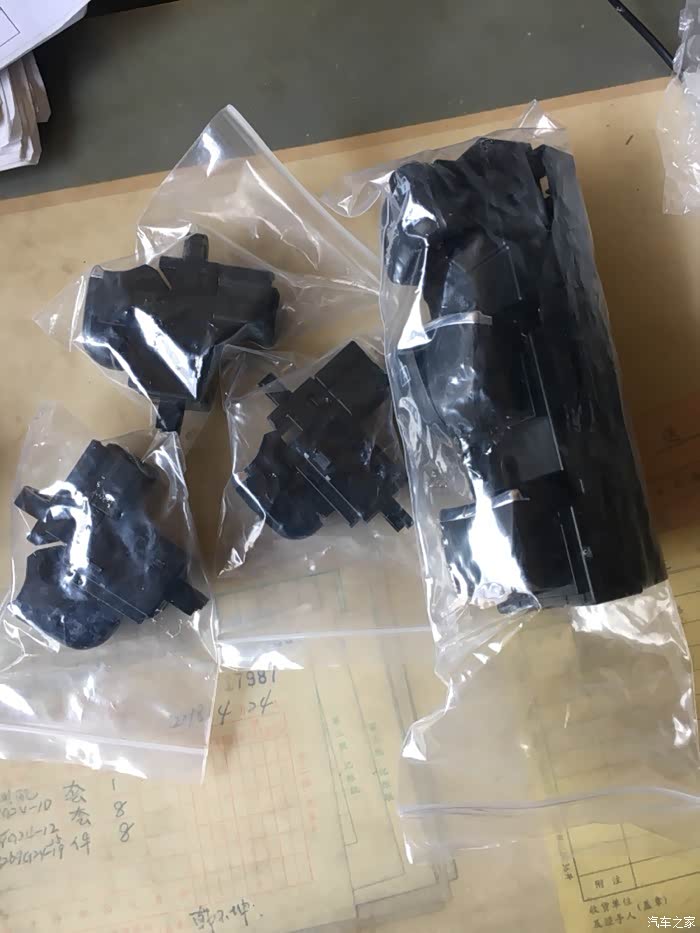

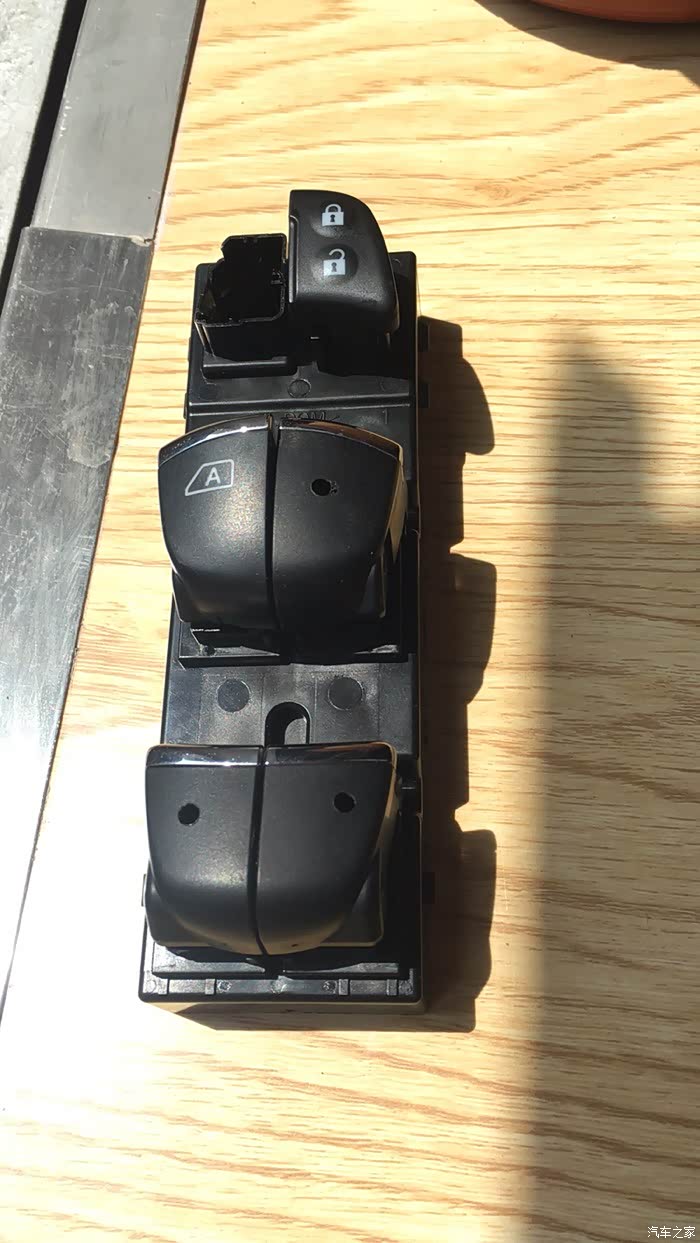

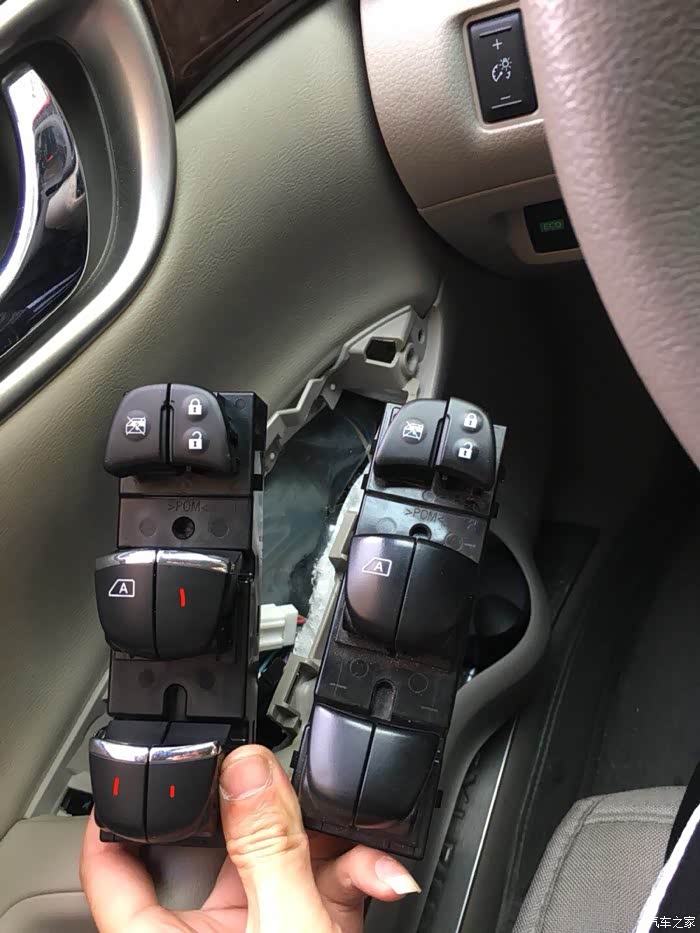

买的天籁公爵开关总成一套，主驾是壳，副驾的是总成，主驾需要用原车的电路板

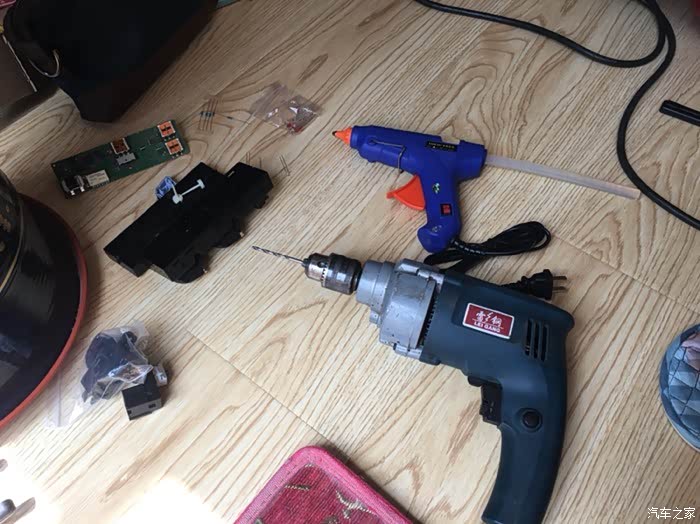

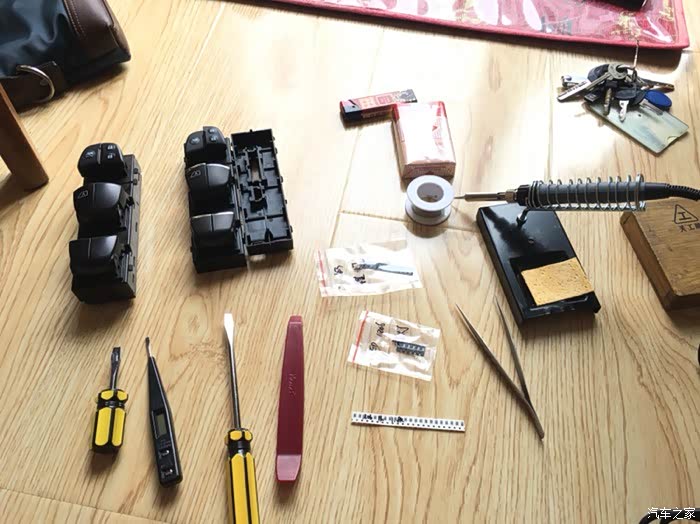

准备工作：一字螺丝刀，撬板，镊子，贴片高亮1206橙色LED灯1只，0603贴片高亮LED灯4只，1206 1.8K贴片电阻5个，电烙铁
调速手电钻，热熔胶枪
3mm平头发光二极管 3个

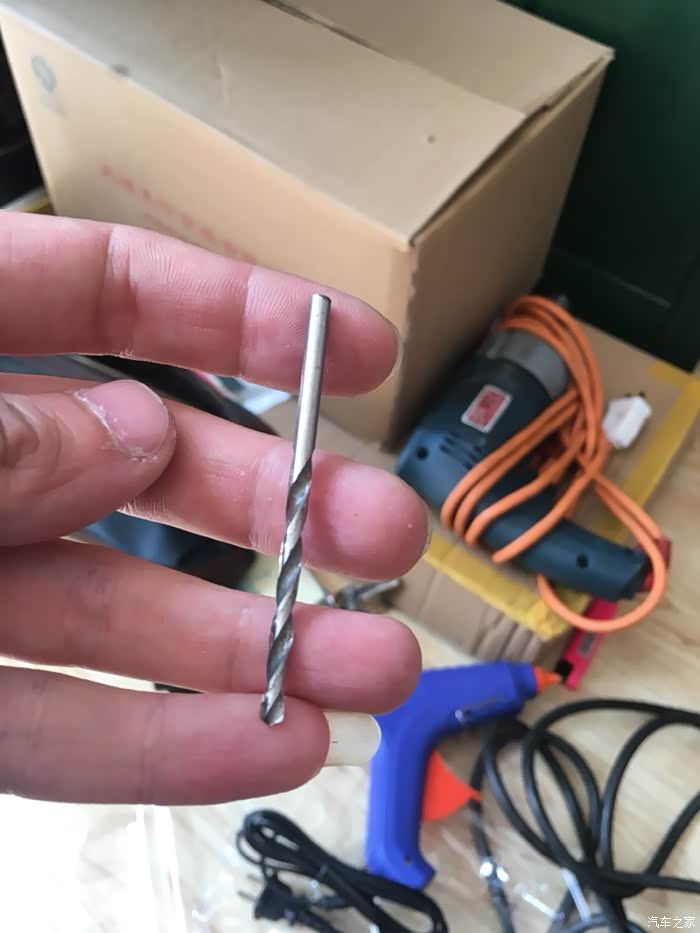

3mm钻头

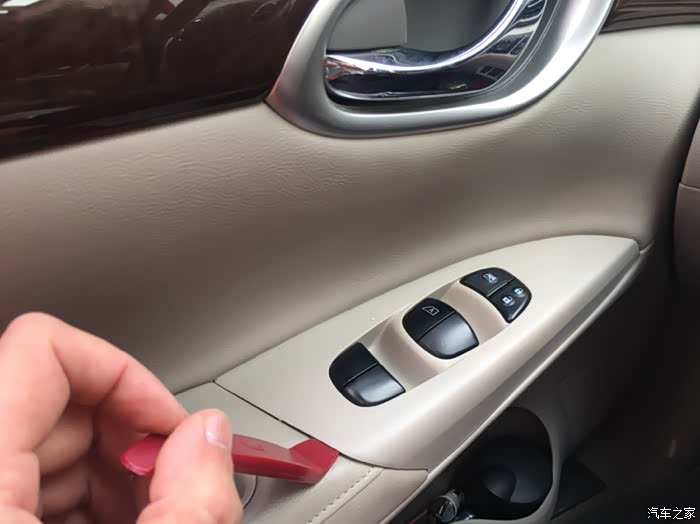

首先用撬板撬开面板

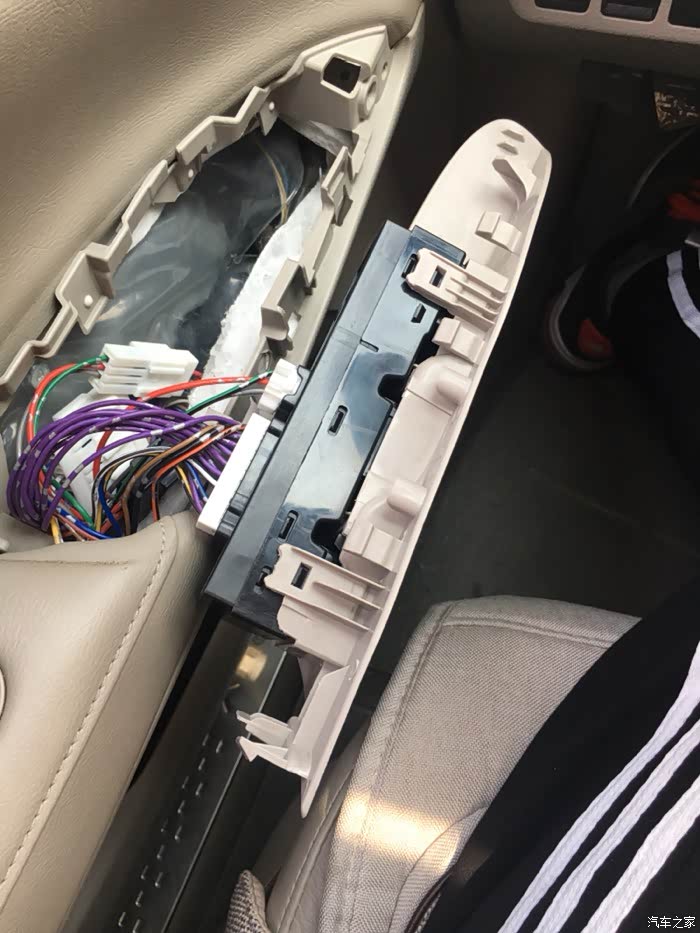

拿出总成及面板

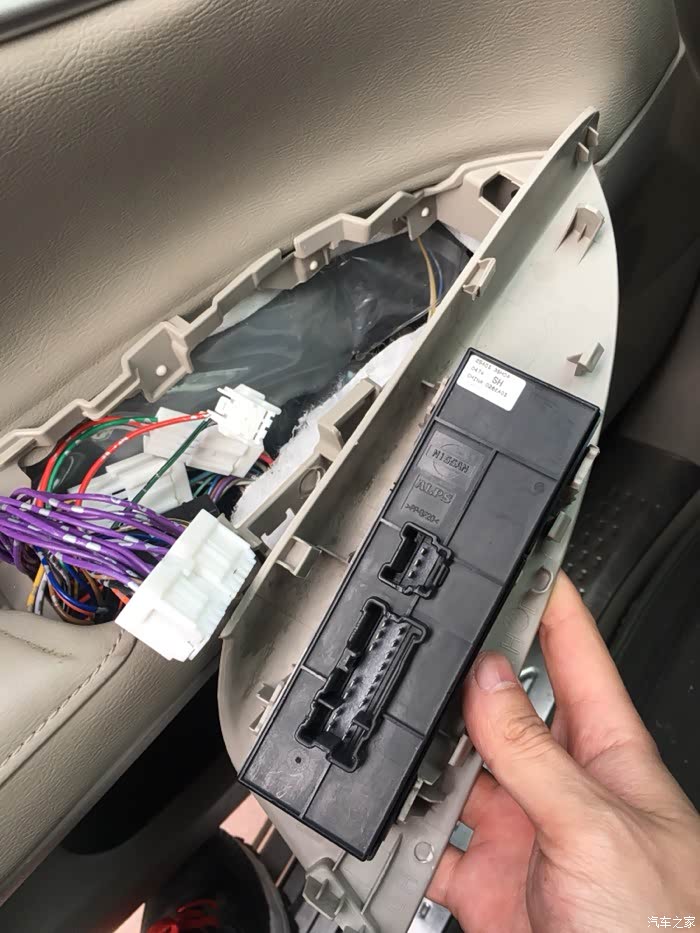

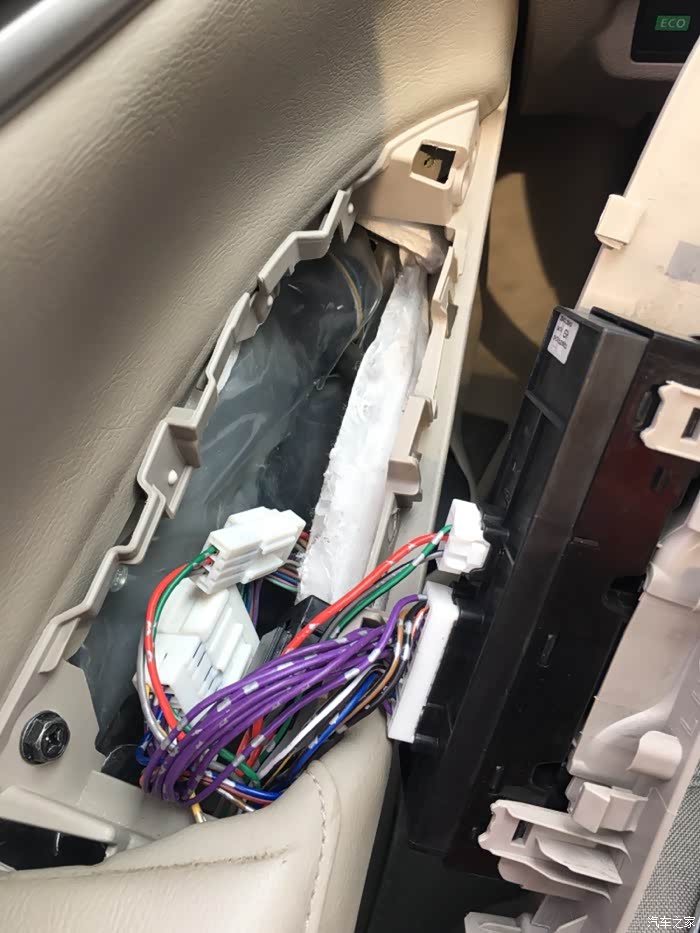

拔下线束接头
就是这个样了喽

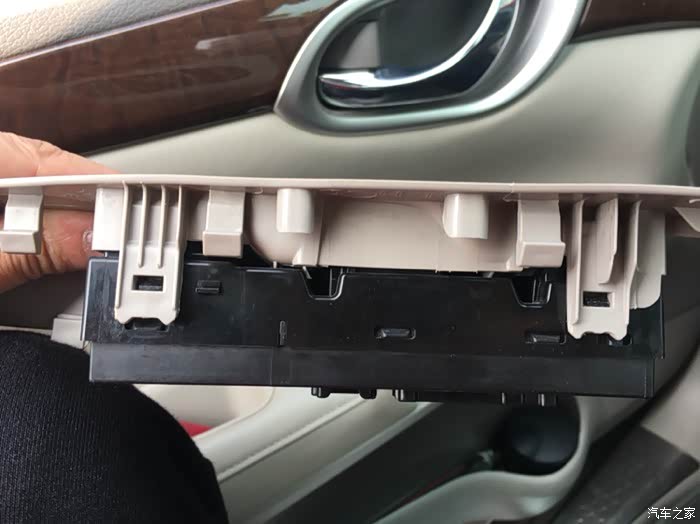

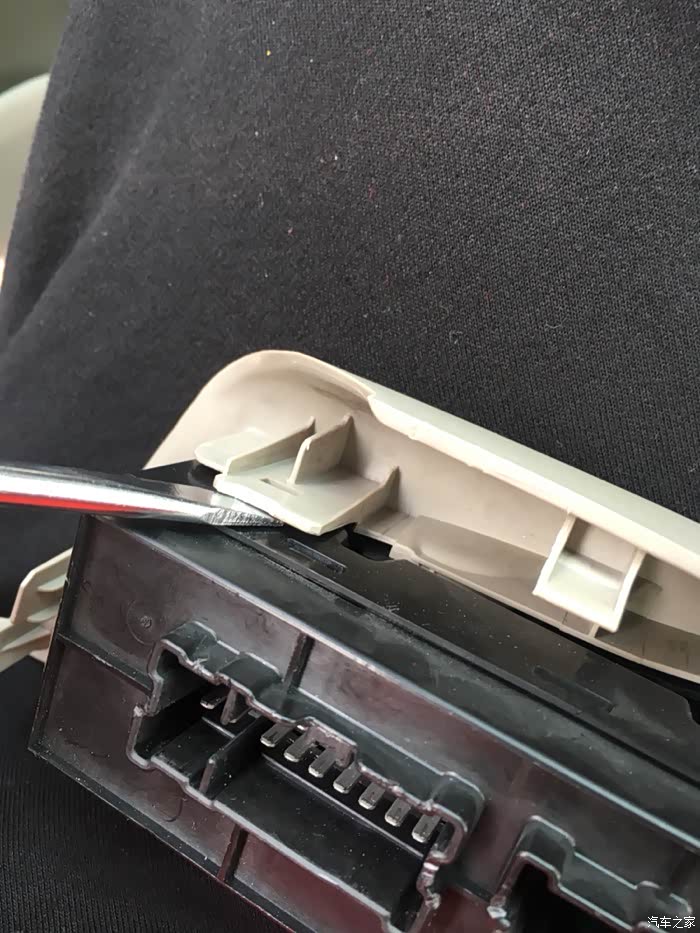

用一字螺丝刀对准卡扣，撬开

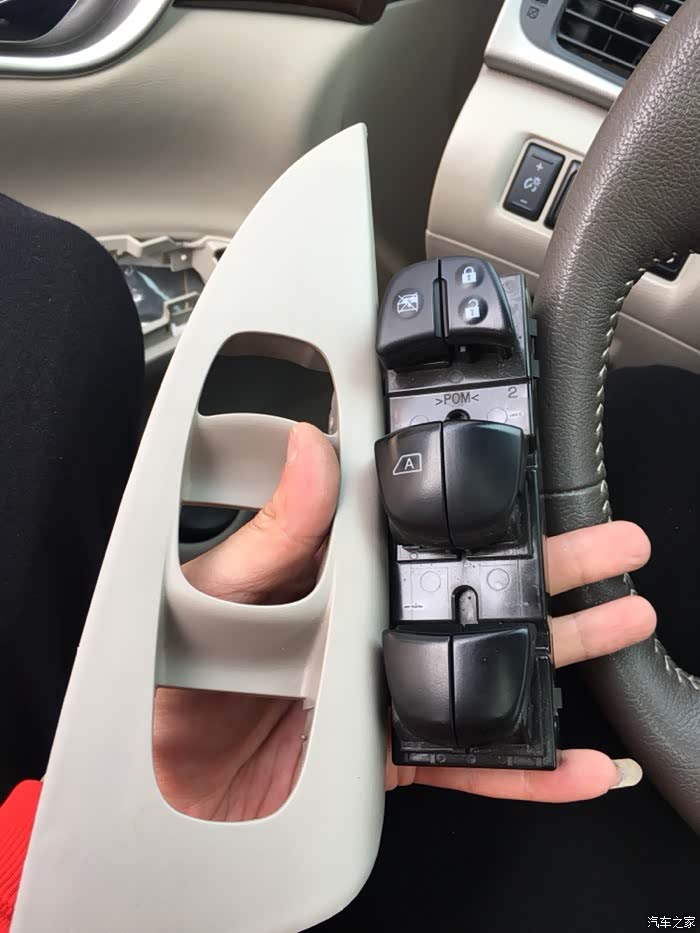

这就拿出来了，总成与面板分离开

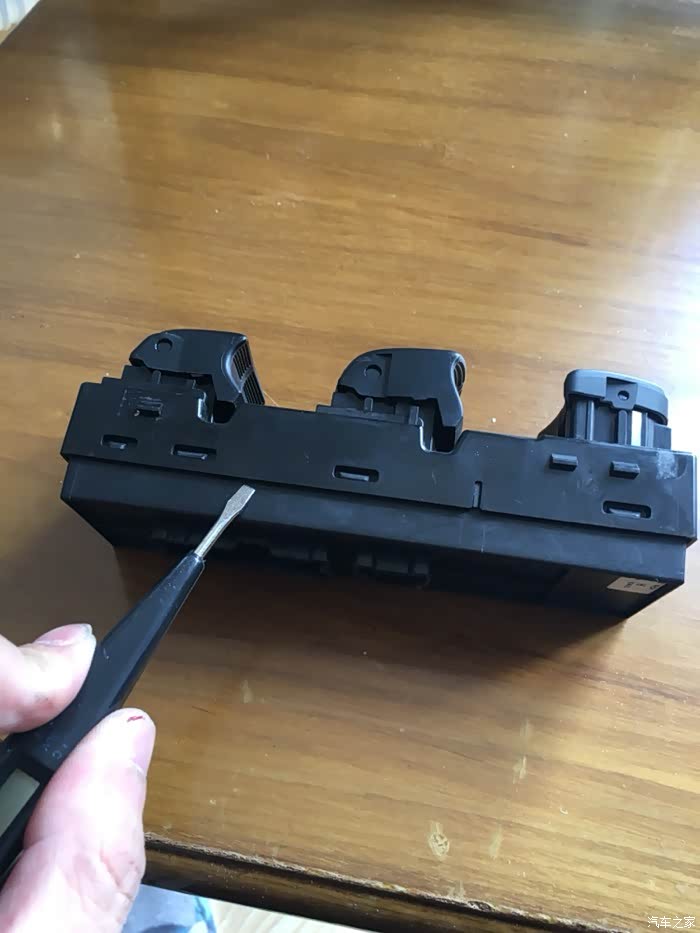

用小号一字螺丝刀或者电笔，对准开关总成卡扣撬，慢慢撬，别撬坏了

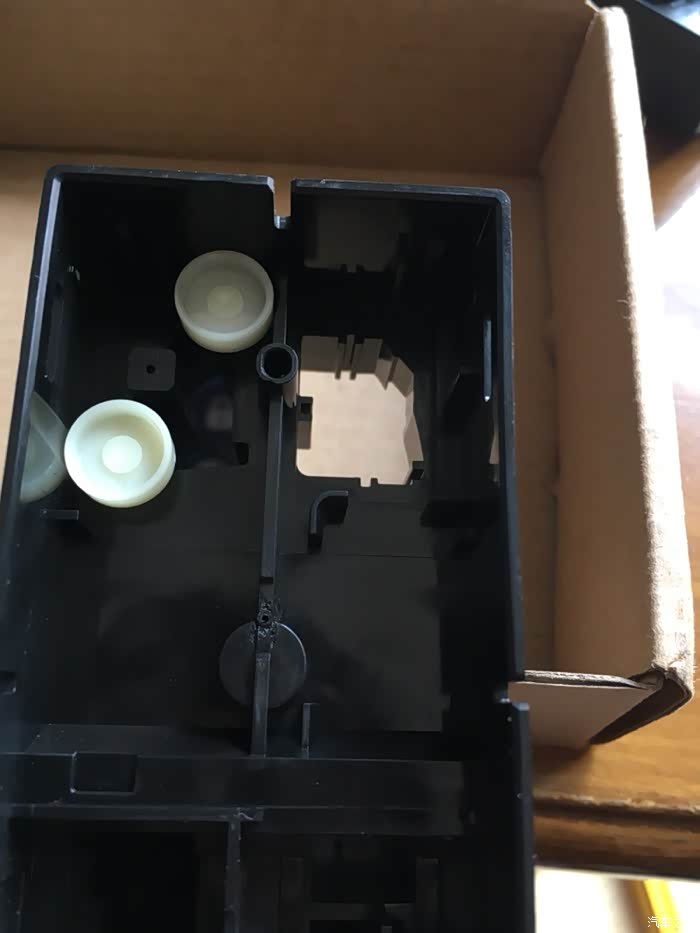

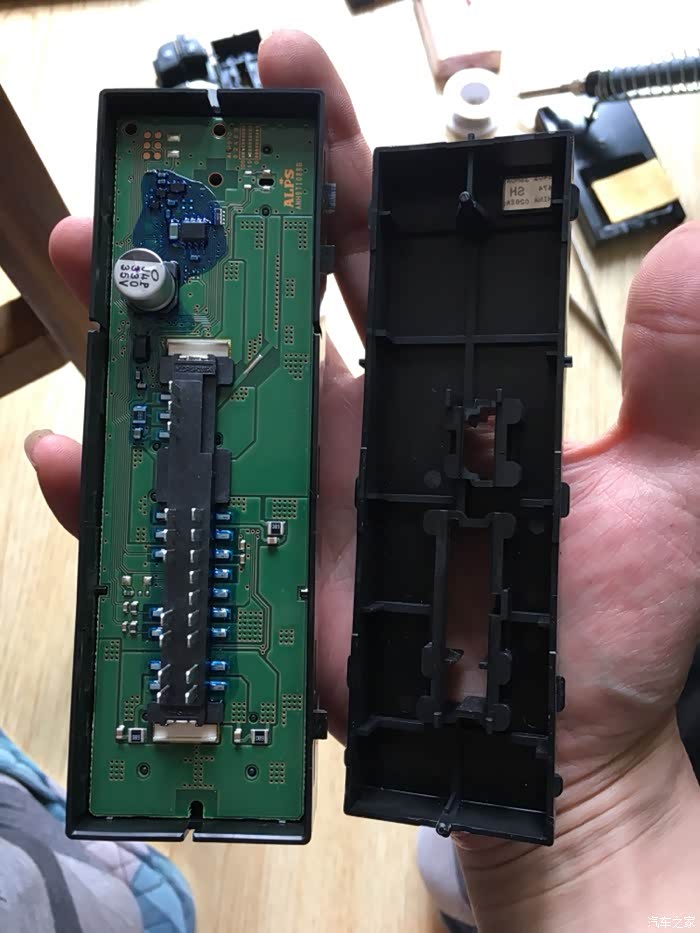

撬开后，就看到电路板了，千万不要着急把电路板拿出来，会损坏电路板的

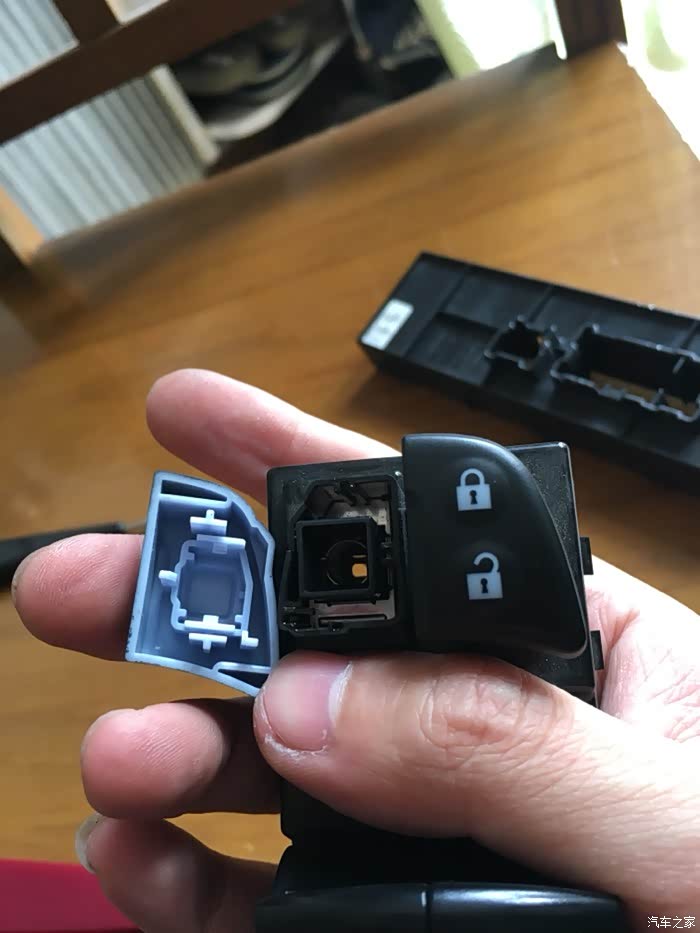

先把玻璃锁按键拔下来，这是最关键的，把这个按键拔出来以后，轻轻一卡，电路板就出来，但是千万不要把电路板和外壳分开，还有东西没拿出来

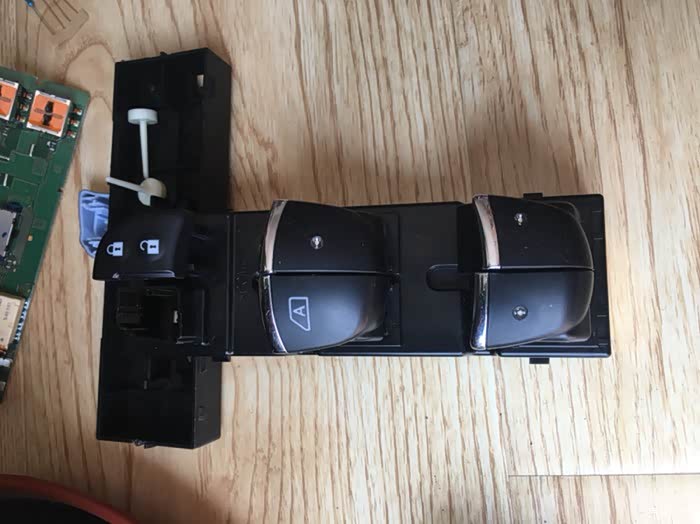

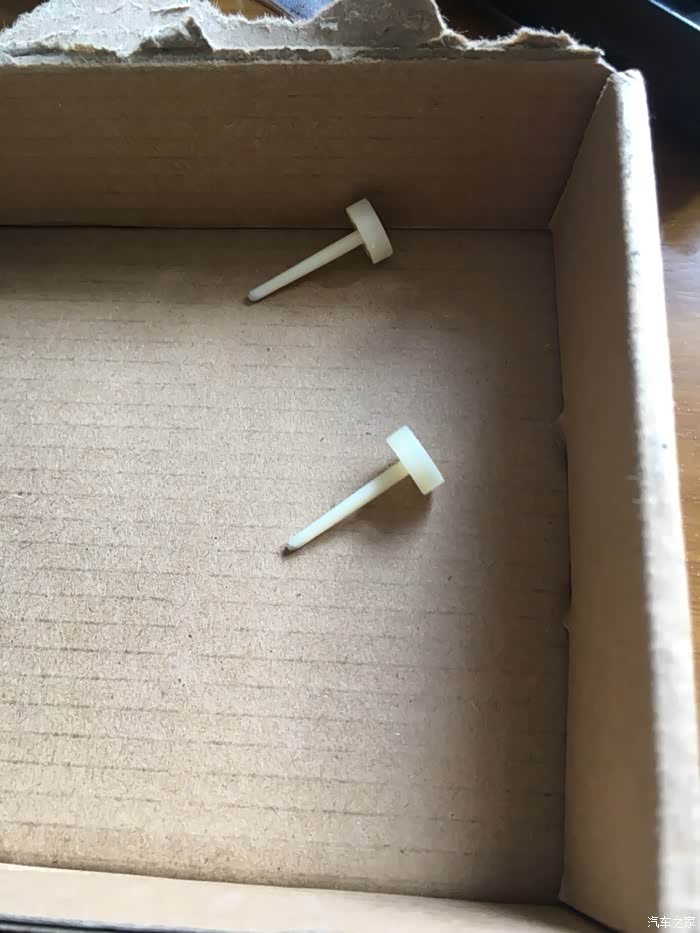

反过来，拿出电路板，看到这两个连接杆，这是中控锁的按键连接杆，千万别整丢了
很小，很细，保存好，别整坏了

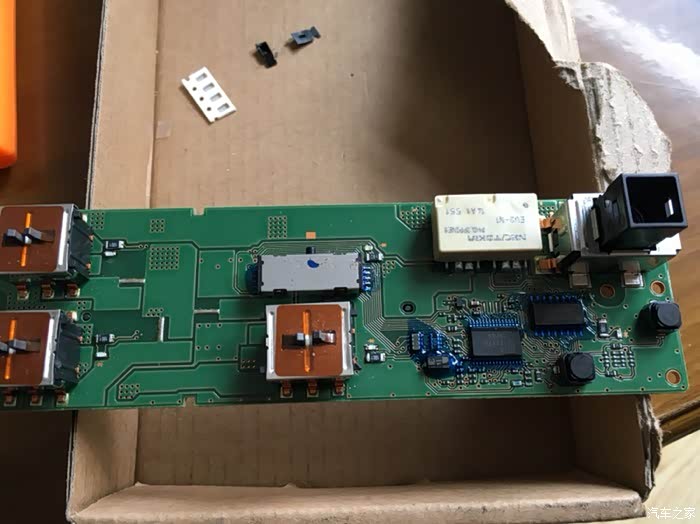

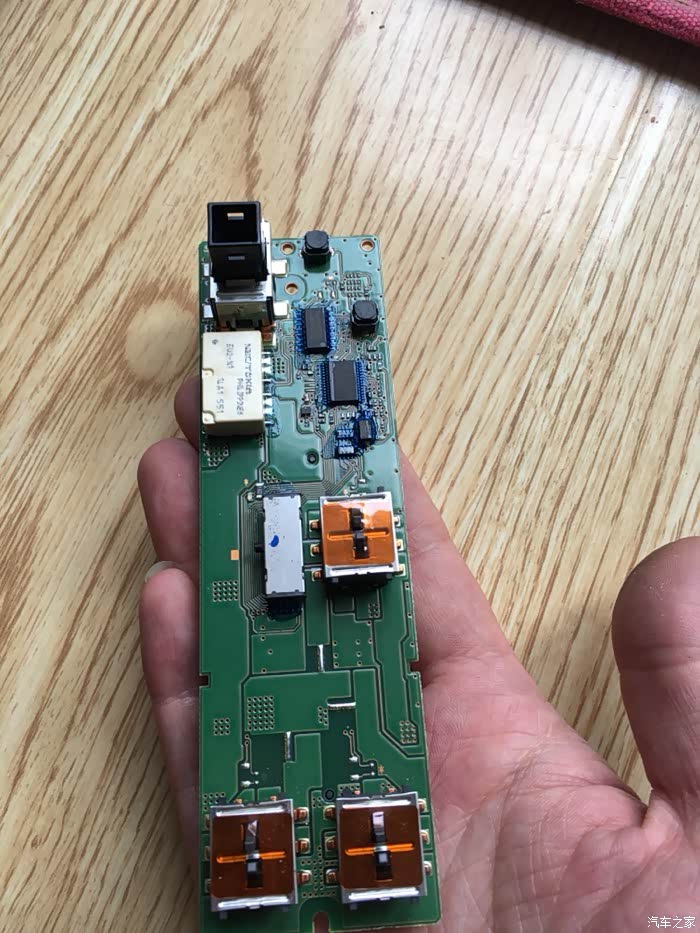

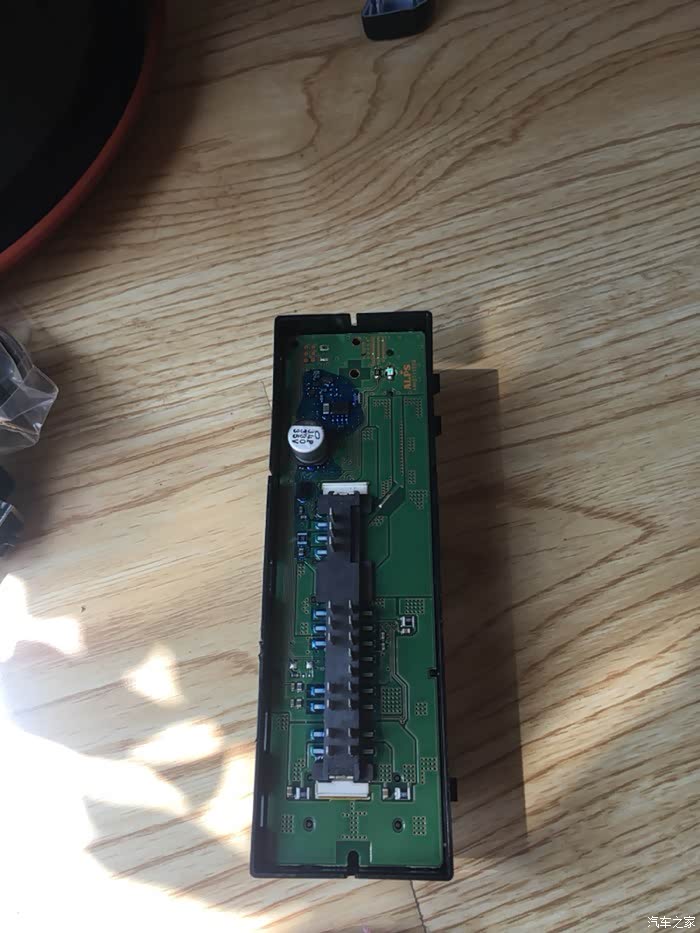

这才把电路板拿出来，看看电路板上，有预留的灯和电阻的位置，就是减配以后，不给安装了

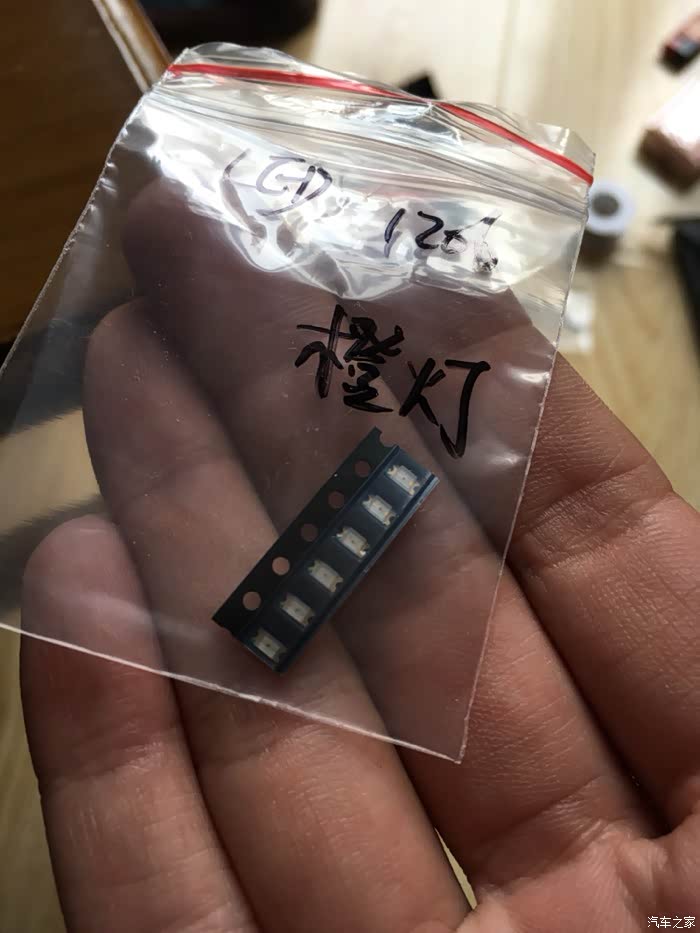

拿出1个1206灯准备开工

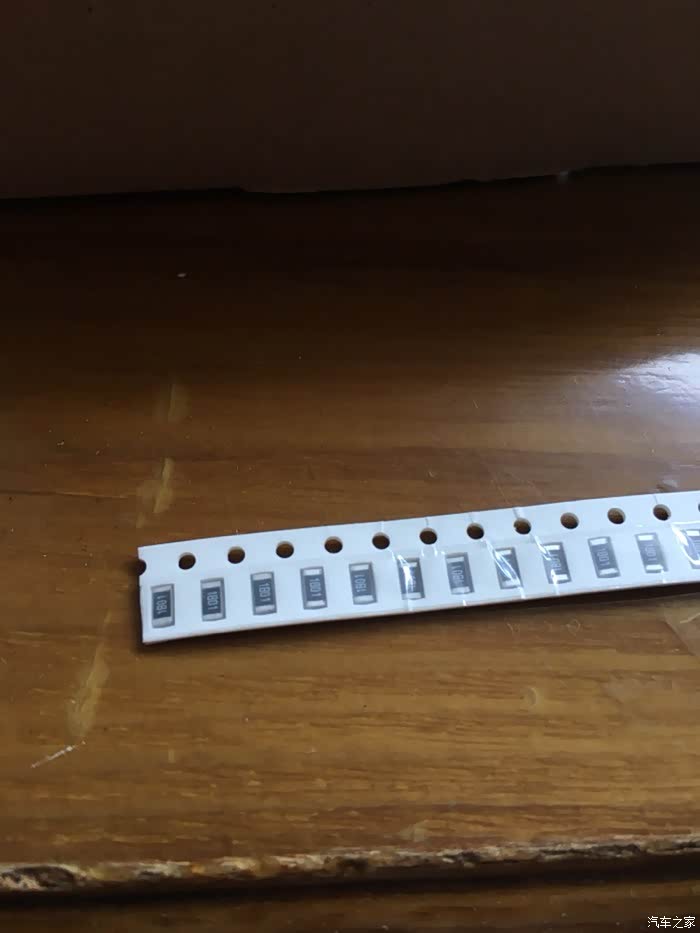

1206贴片电阻取一个
0603灯取4个

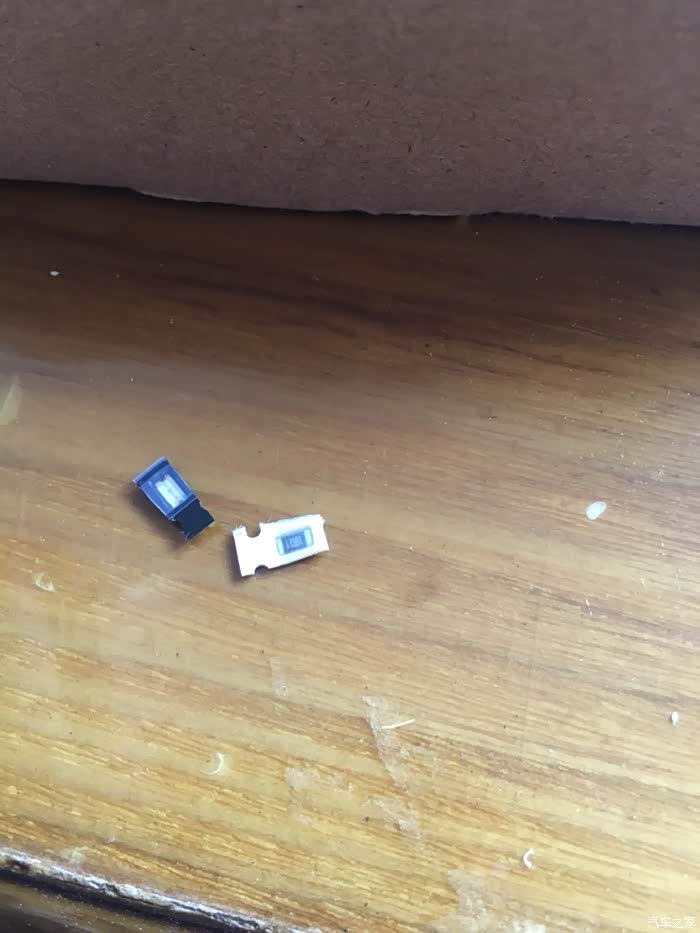

看看这小东西，太小了，1206的灯和电阻

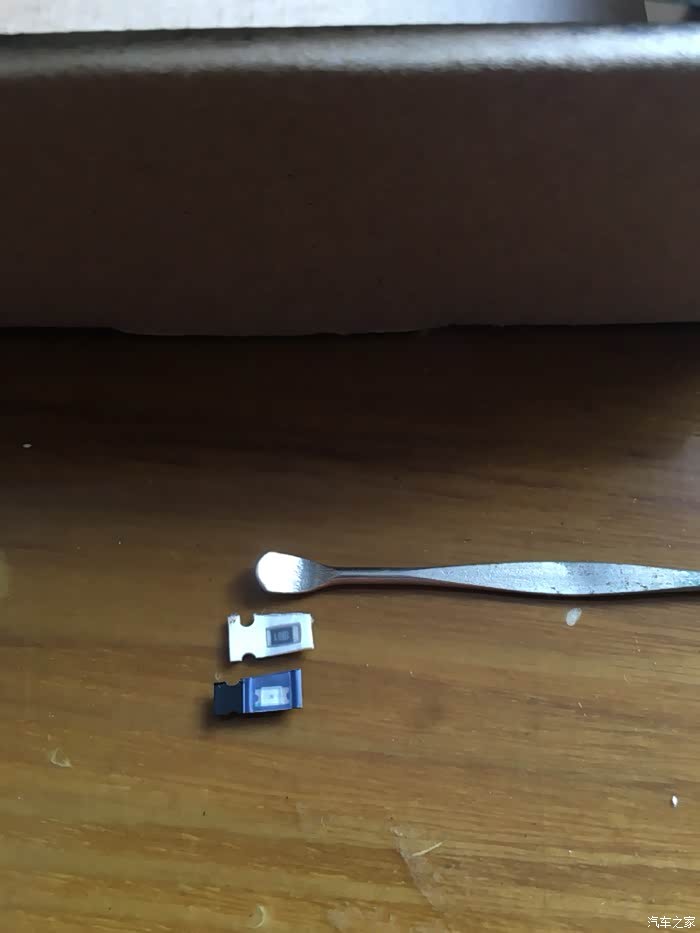

做一个对比

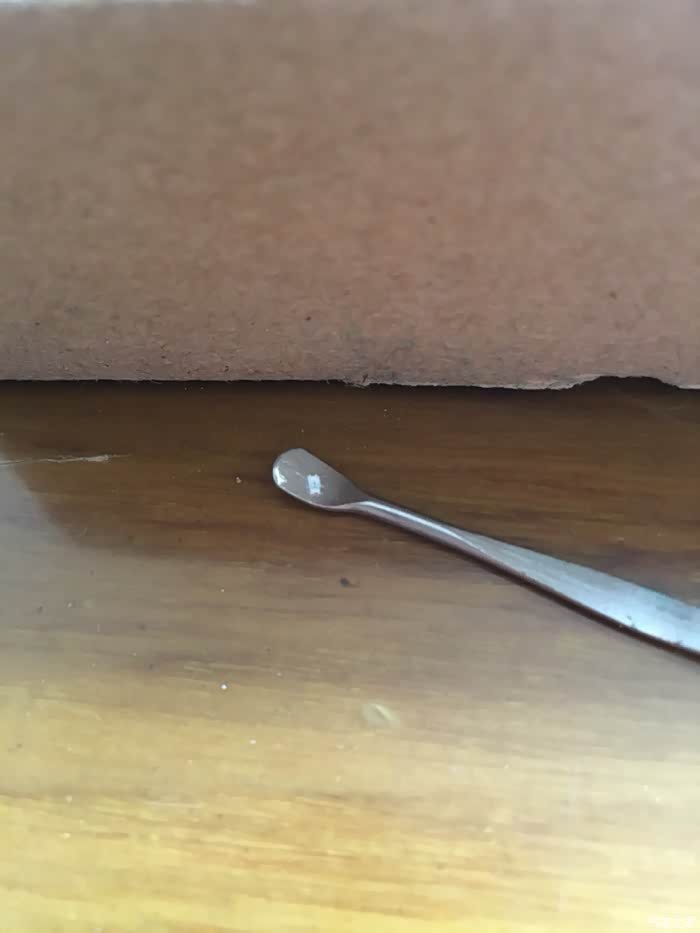

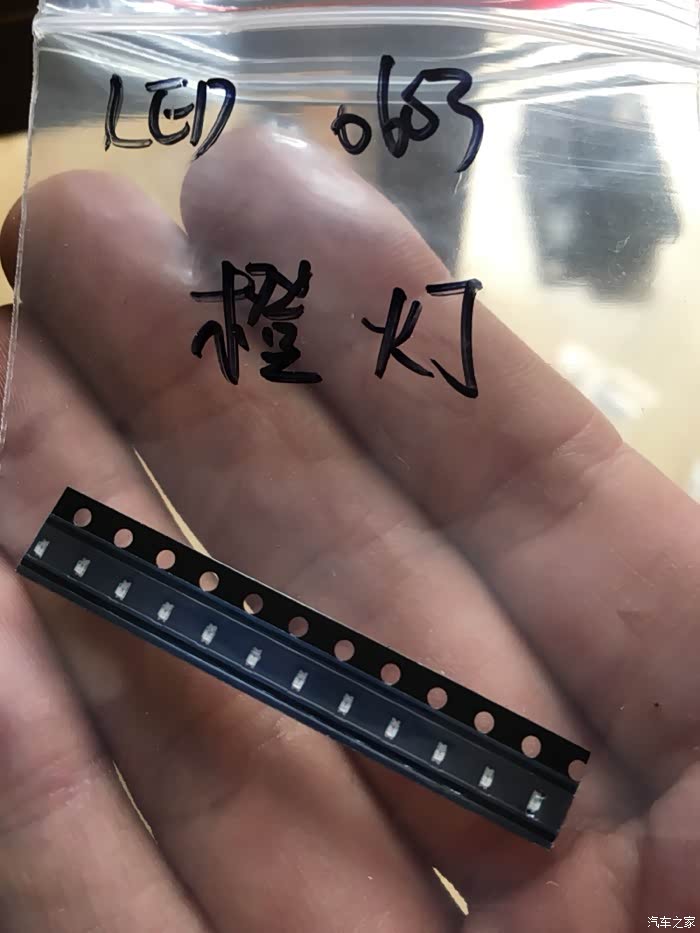

这是0603的灯，更小……

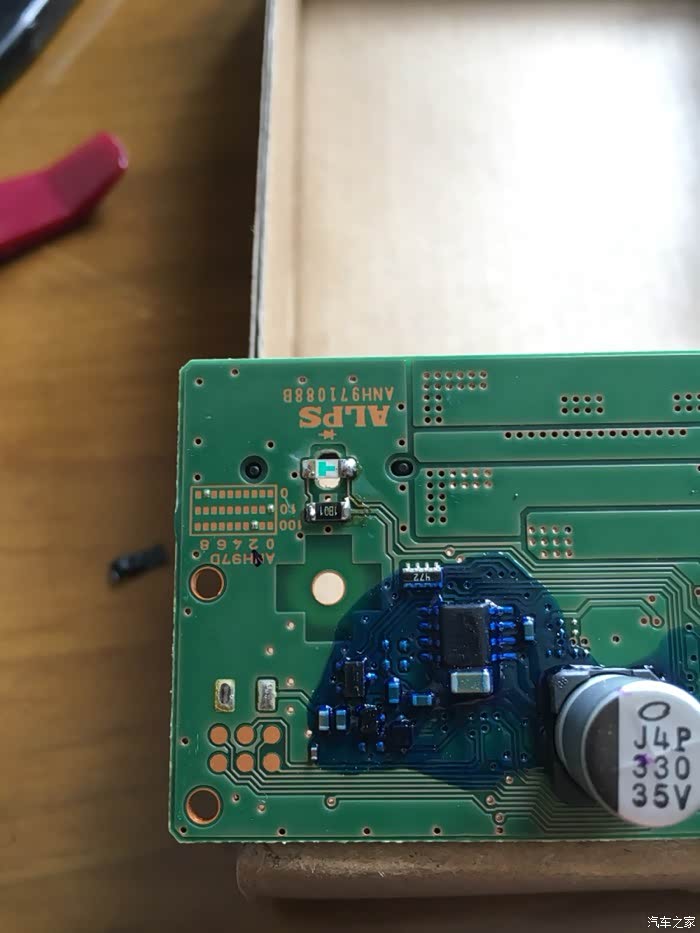

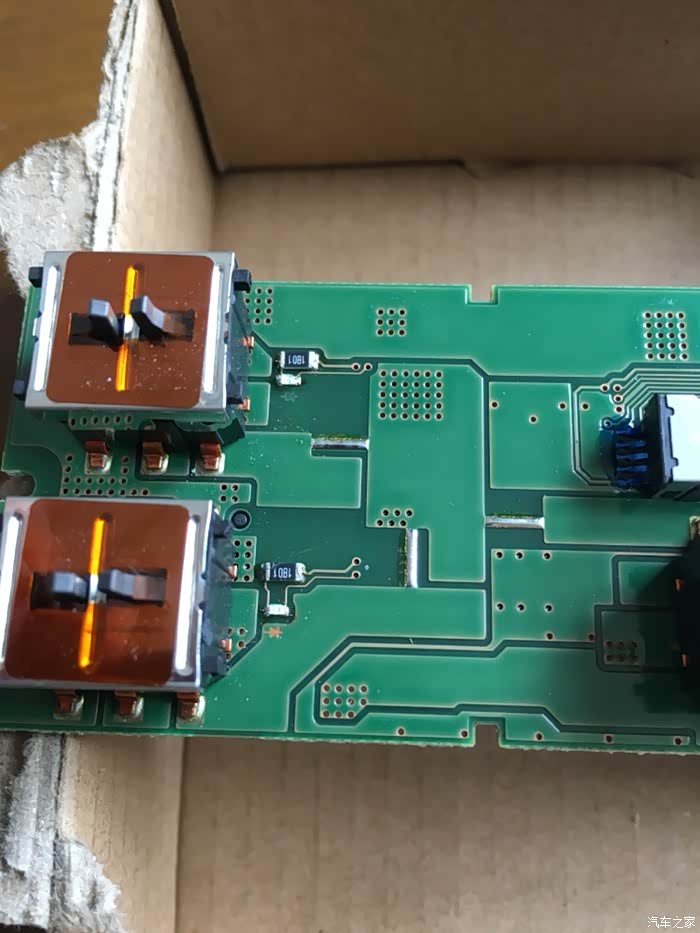

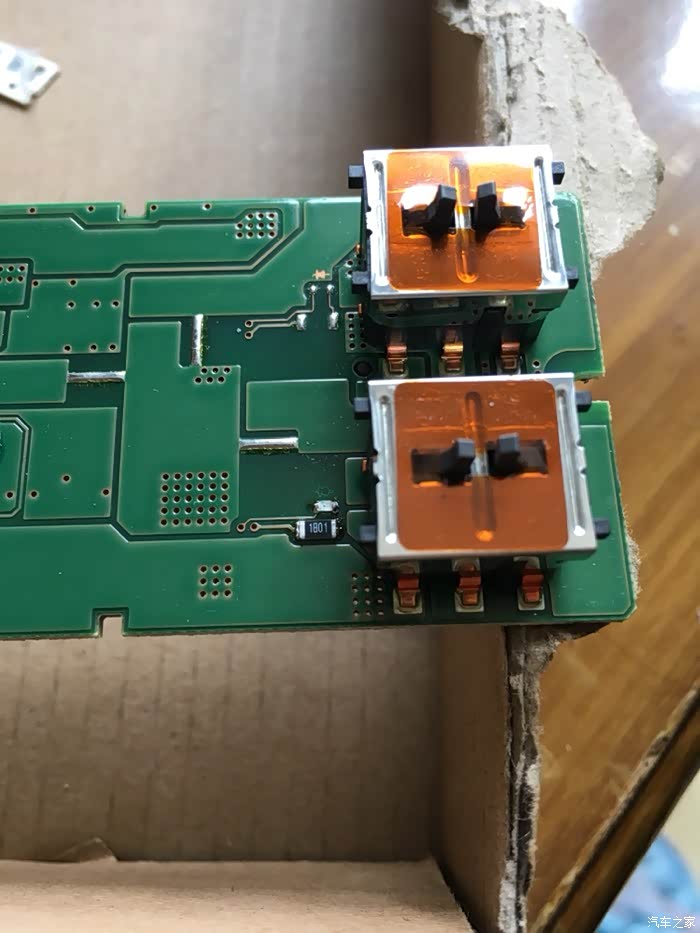

开工，先焊玻璃锁按键灯，用1206的灯，注意灯珠方向朝下，别整错了，然后焊电阻，都有预留位置，对准位置焊上就可以
然后焊锁的灯和电阻，用0603的灯焊，别把型号搞错了，也是预留位置，手不要抖
慢工出细活
全部焊完，此时，累眼睛，手也抖，还好眼睛没累瞎

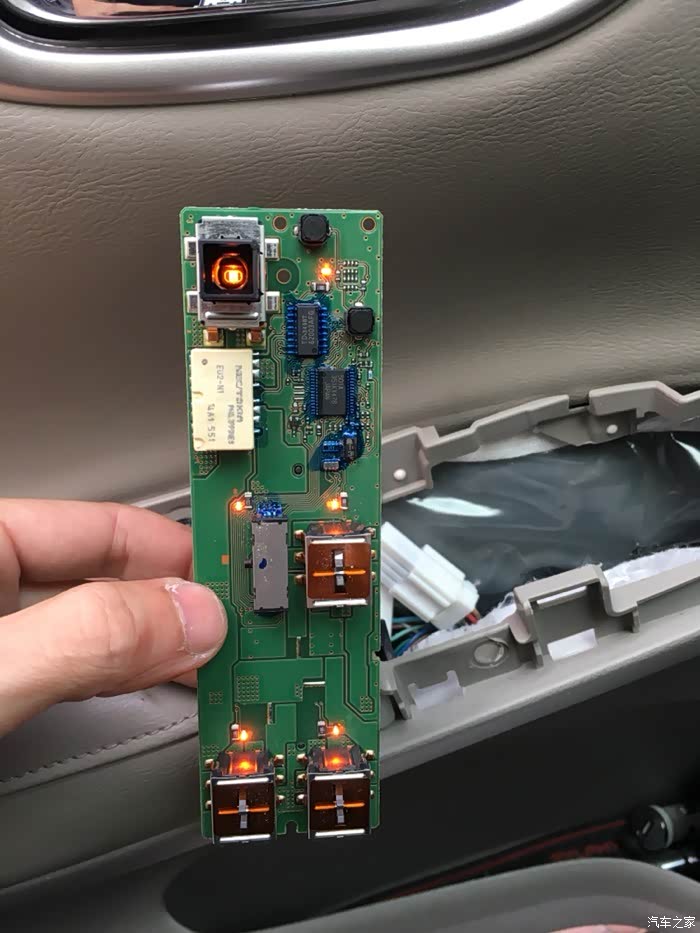

上车通电试一下，全亮，完美
画红线的地方就是需要钻孔的位置，对比原来的，是不是显得有点档次

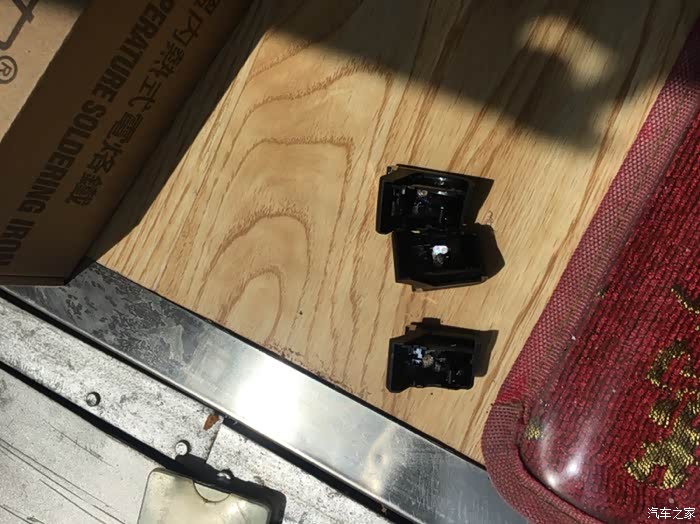

接下来把按键打孔，用钻头在按键上钻孔，手不能抖，我就是手抖钻偏了一个孔……哎，钻孔的时候一定要把按键拆下来在钻，我就是没拆直接钻，这是经验……

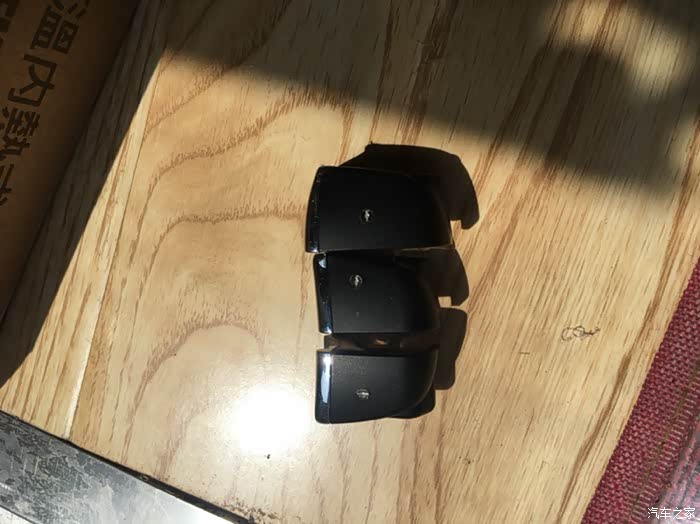

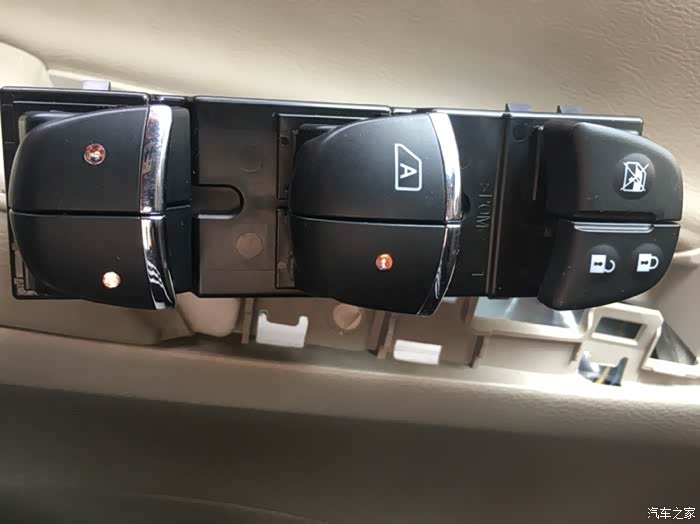

这是成品，

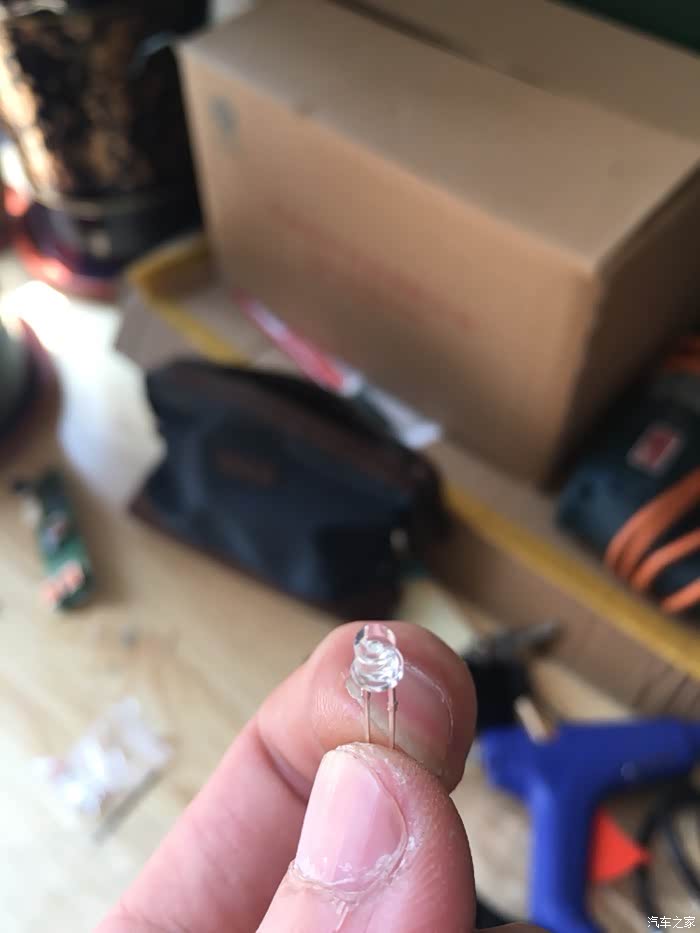

平头透明发光二极管做透光柱，用热熔胶固定

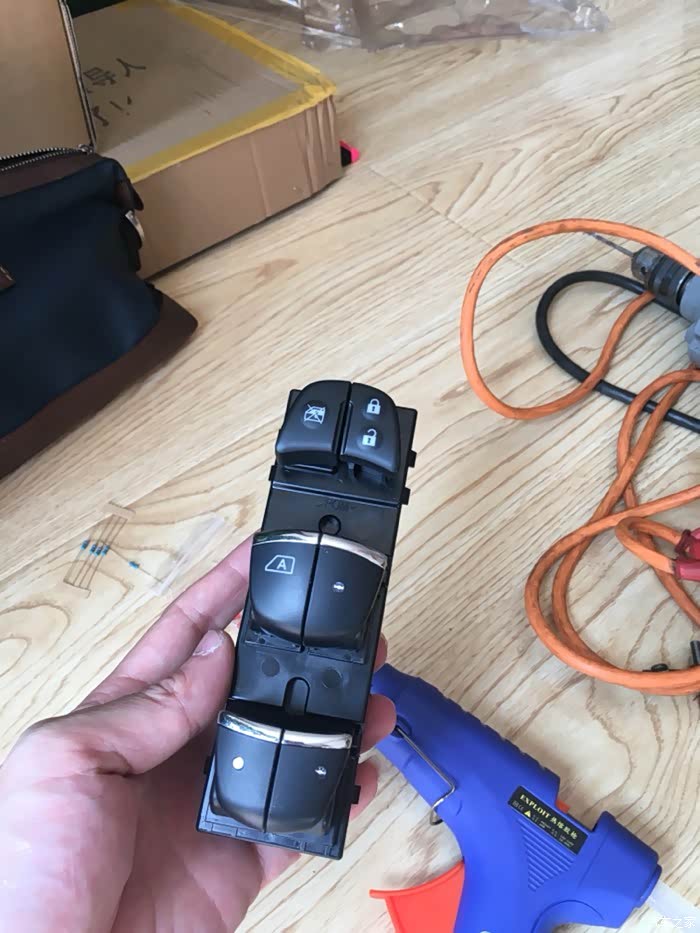

看一下成品图

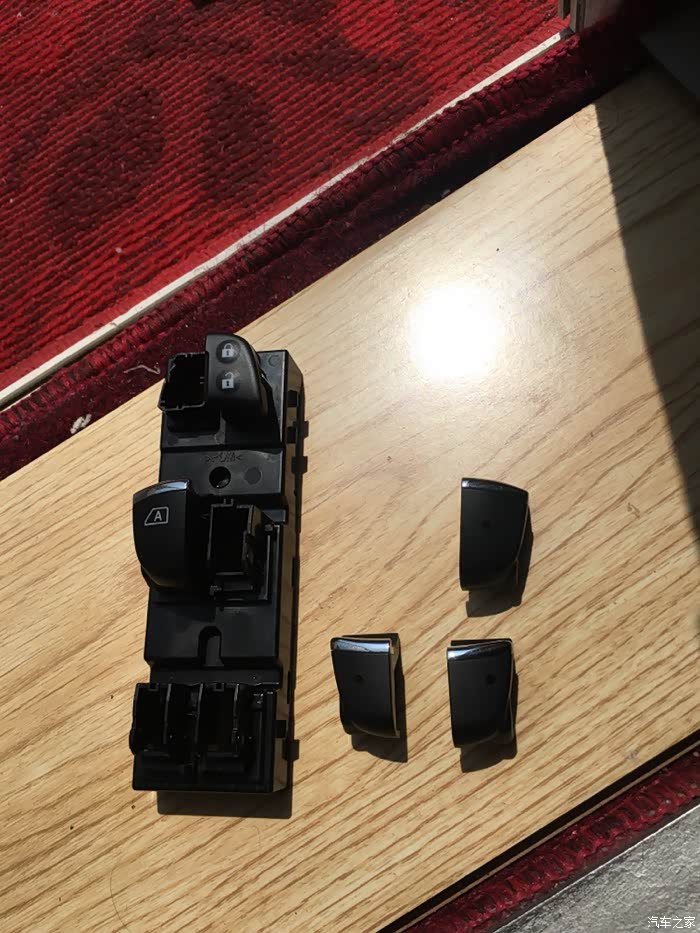

把按键按上
先装连接杆，然后装电路板
怎么拆的就怎么装上，先装中控锁的连接杆，然后装电路板，扣上壳以后，最后把玻璃按键锁装上就完工了
再试一次，没啥问题就可以了
看一看
瞅一瞅，没有问题
装上面板，插上线束

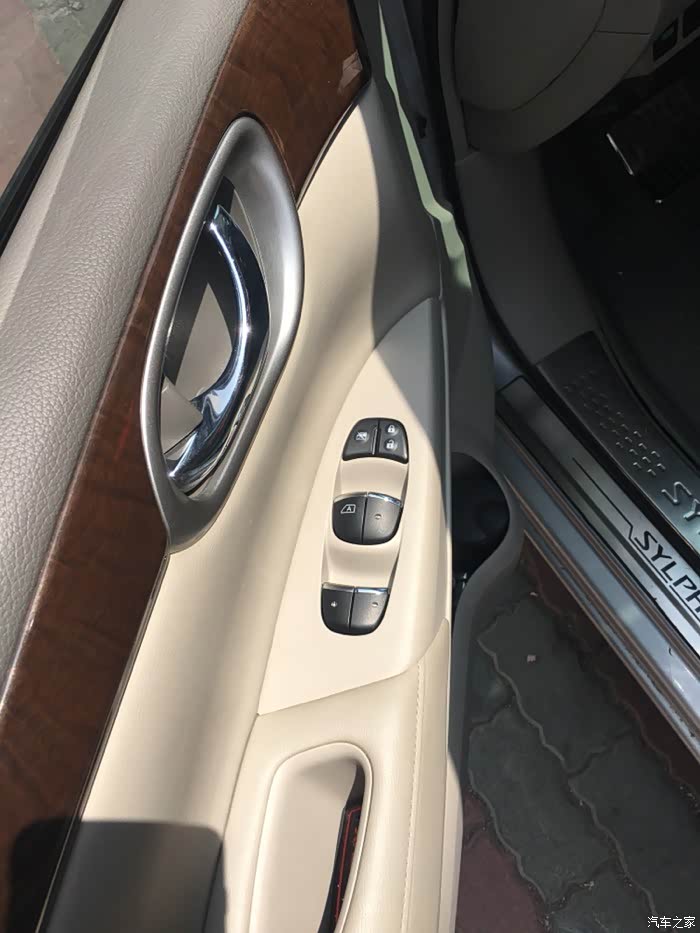

扣上面板就算完工了

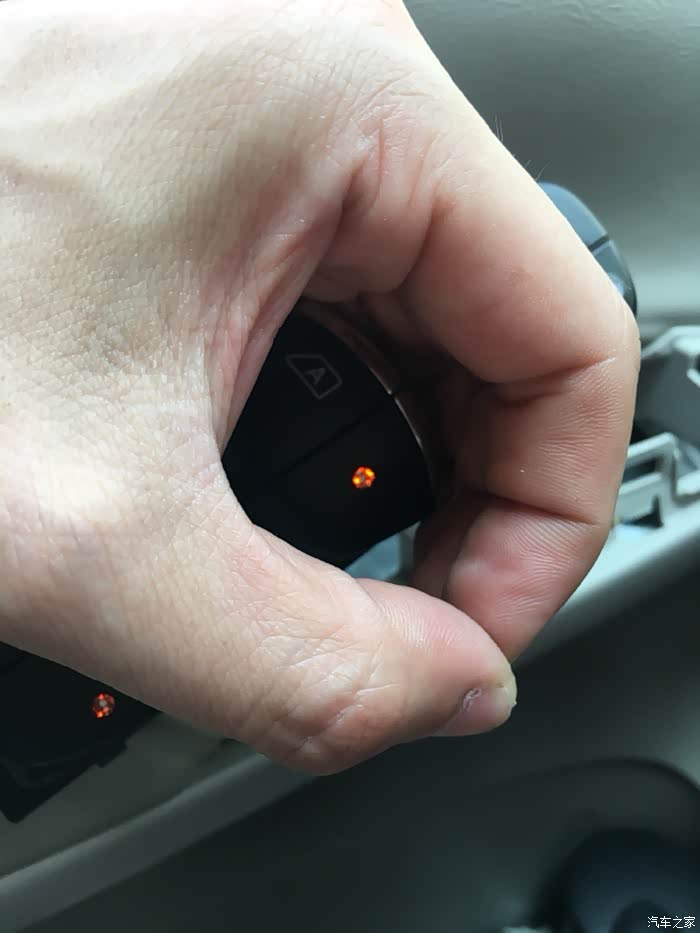

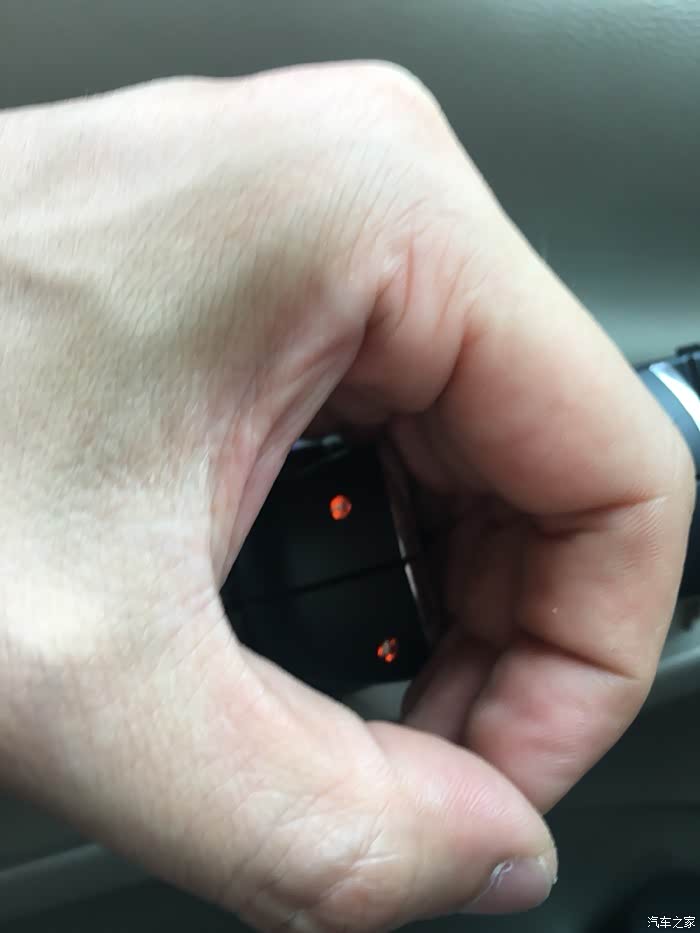

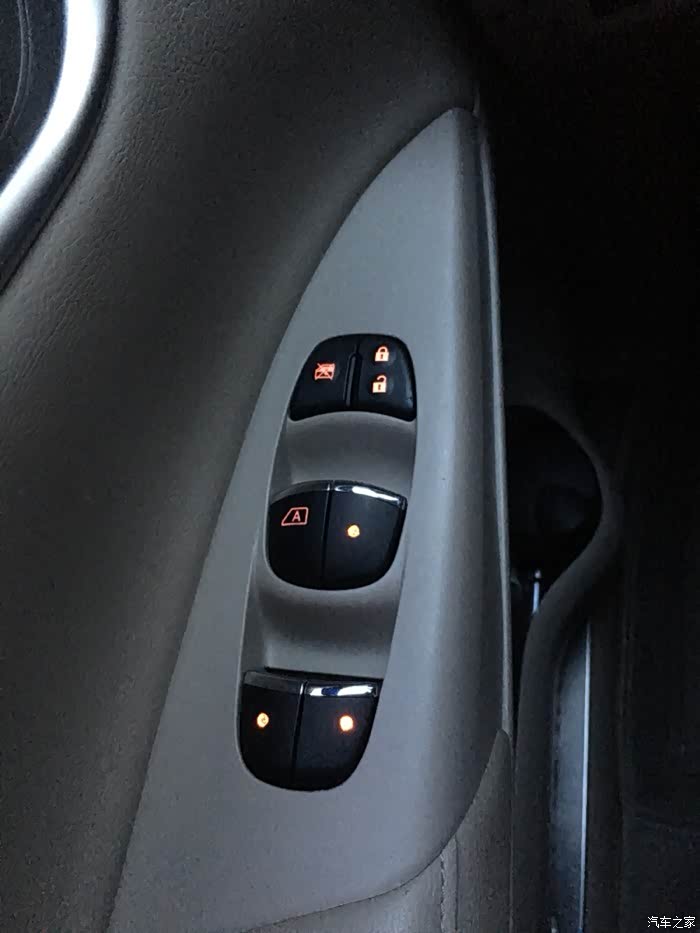

这是夜晚的效果图，还不错呦，还有一点就是设置自动落锁的车友，应该在重新设置一下，主驾一键升降功能也要重新设置一下就OK了
，还有一点就是设置自动落锁的车友，应该在重新设置一下，主驾一键升降功能也要重新设置一下就OK了
