老款卡罗拉改装18款轩逸DA屏作业
1改装原因
2011老款卡罗拉丐板，原车机只带CD和收音机，后来二手市场原车导航渐渐多了起来并且价格也便宜了，于是在**买了一套二手原厂江苏怡利产的导航及倒车影像系统，用久了发现这款车机倒车影像和支持无损音乐比较好用，但是收音机灵敏度差（和原来的车机比），旋钮松松垮垮，手感阻尼比较差，导航操作复杂，最关键一点每次都要点一次“确定”车机才能工作！
前不久无意中接触到一款轩逸DA屏车机 ，做工精致，收音机灵敏度高，支持手机互联支持carplay，支持APE FLAC MP4格式的文件，系统操作非常方便，虽是电阻屏但触屏灵敏 接近电容屏的感觉，最关键的是这款是面板较原车面板小不少 易于改装，并且和卡罗拉的一样是大连松下产的，居然和原车CD支架能直接通用无需切割。
于是在比较合理的价格从网上买了轩逸DA屏拆车准全新的这款车机，尾线，和一些辅材，还买了卡罗拉车机尾线（母接口）和轩逸尾线对接，制成无损安装转接头.
前不久无意中接触到一款轩逸DA屏车机 ，做工精致，收音机灵敏度高，支持手机互联支持carplay，支持APE FLAC MP4格式的文件，系统操作非常方便，虽是电阻屏但触屏灵敏 接近电容屏的感觉，最关键的是这款是面板较原车面板小不少 易于改装，并且和卡罗拉的一样是大连松下产的，居然和原车CD支架能直接通用无需切割。
于是在比较合理的价格从网上买了轩逸DA屏拆车准全新的这款车机，尾线，和一些辅材，还买了卡罗拉车机尾线（母接口）和轩逸尾线对接，制成无损安装转接头.
2准备工作

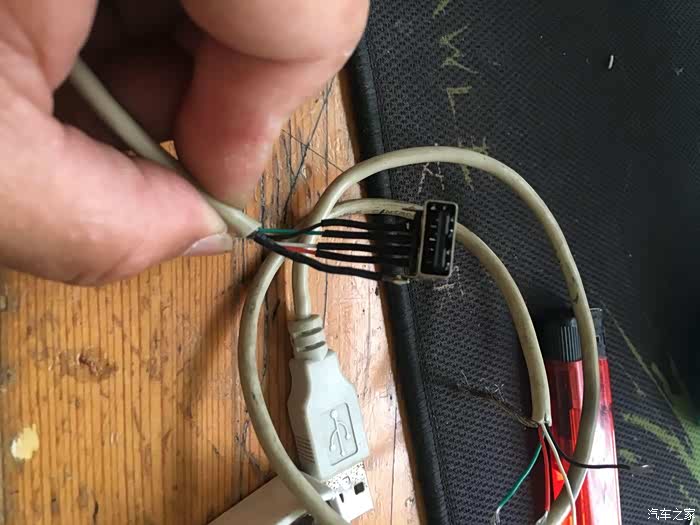

没有母头USB转接口 先临时制作一个做实验

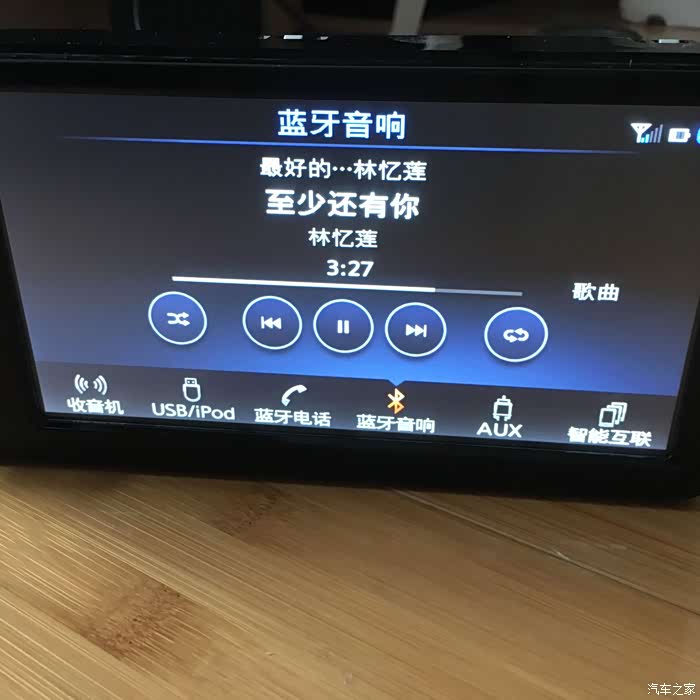

测试蓝牙

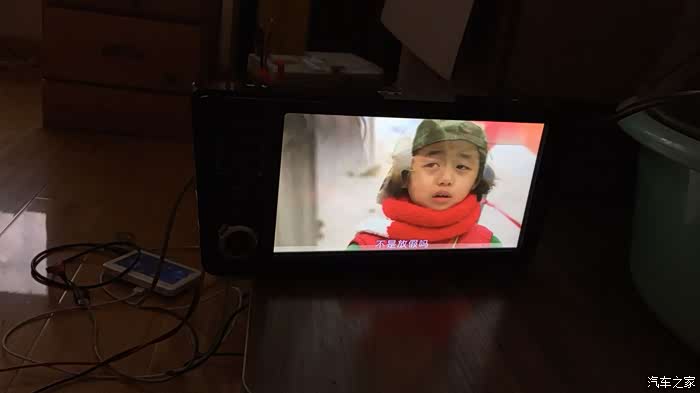

机子买回来先测试一下基本功能和耐久性（长期通电） 这是播MP4

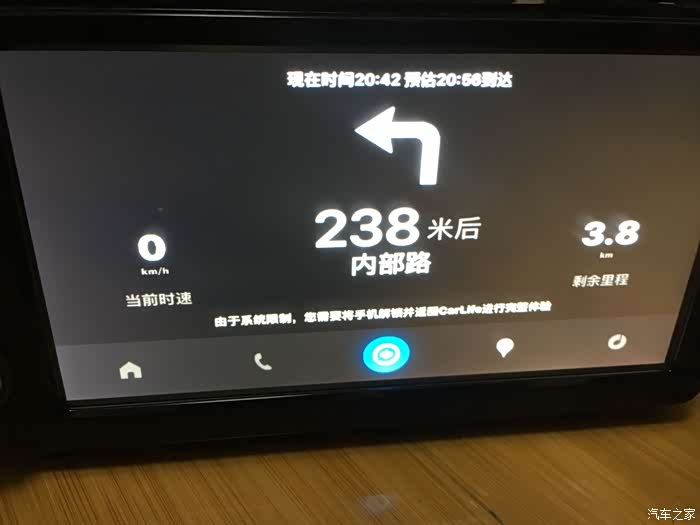

连接CARPLAY试导航

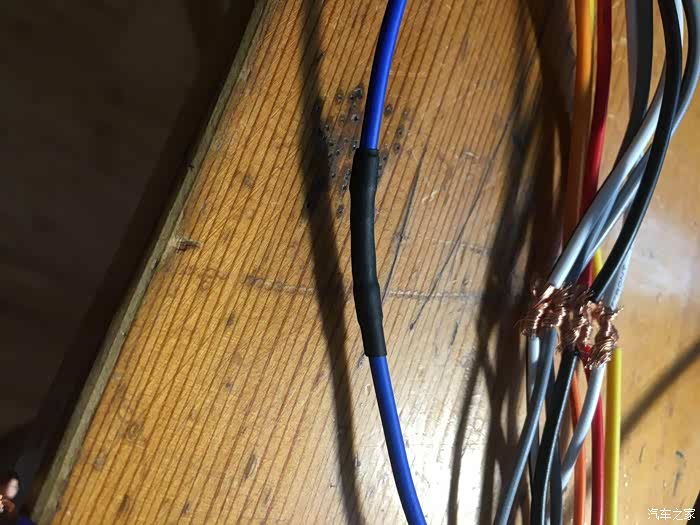

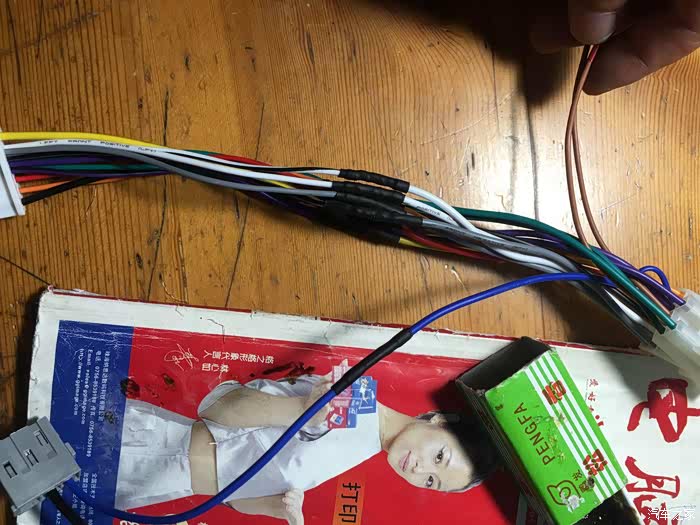

轩逸卡罗拉尾线转接口，仔细焊接，外包2层热缩管，要的是可靠安全！

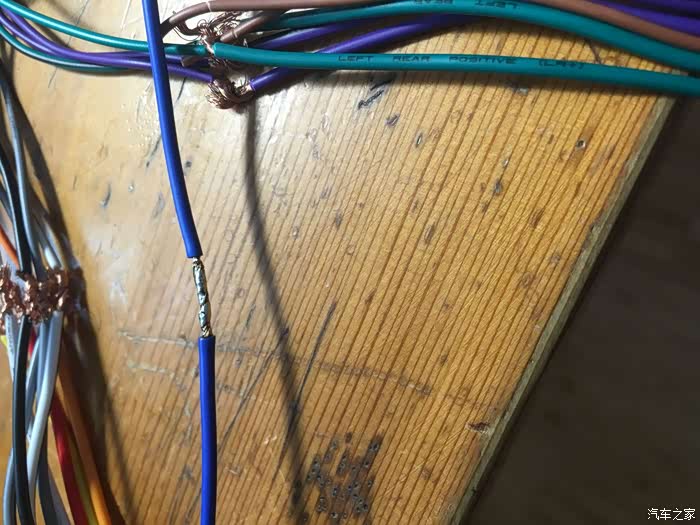

单根接好了
全部焊接好的样子！
准备拆下面板 方便后续操作！
拆掉音量开关旋钮

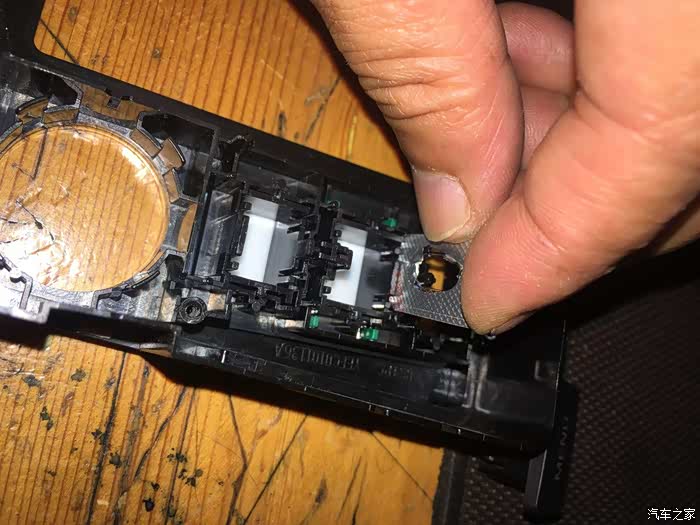

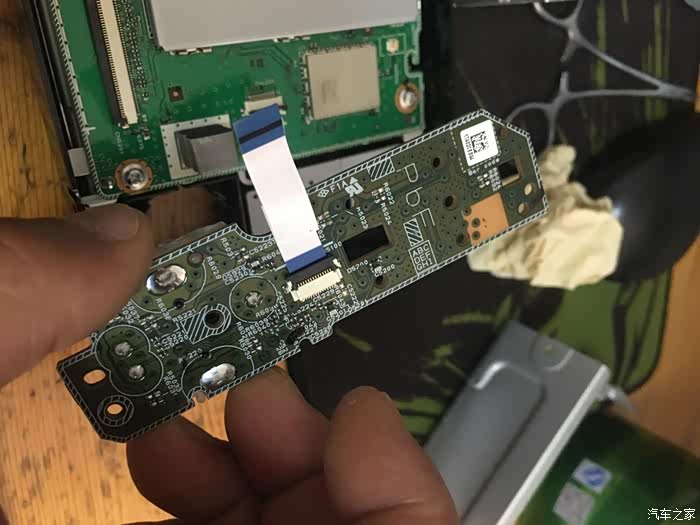

拆掉按键

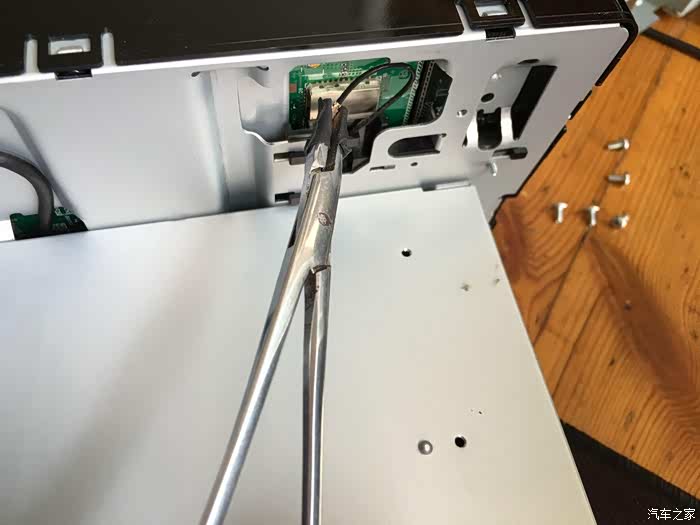

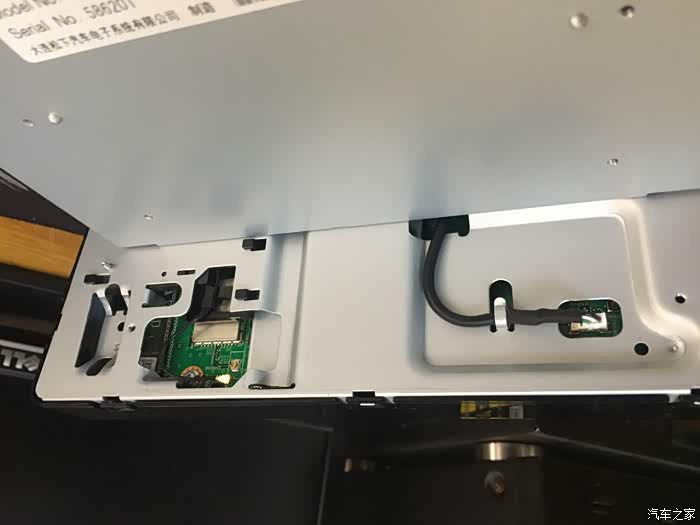

拆蓝牙天线接口时，用包好胶布的小钳子夹住轻轻往外拉，以免损坏接口！

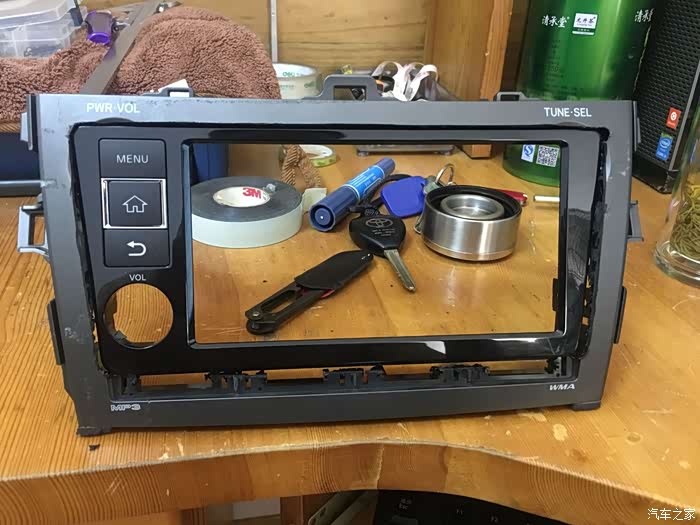

鉴于条件水平有限 旧CD面板切割比较

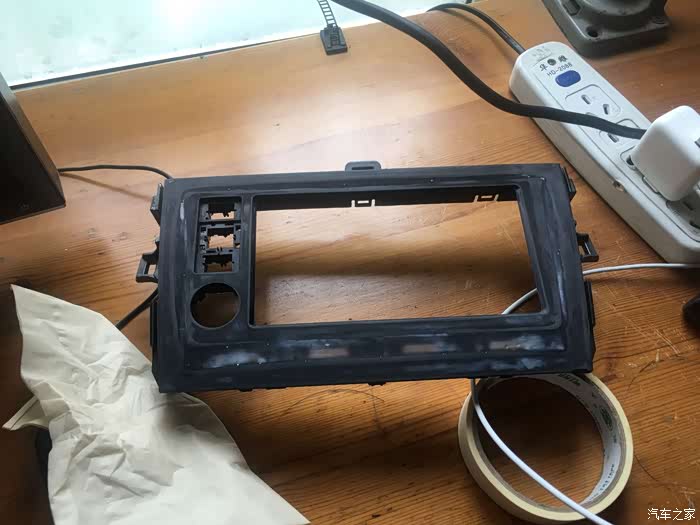

此时打磨面板漆 两个面板都是PE材质 结合处用有机玻璃胶水溶融，此时两块面板已经粘连的非常牢了！
此时打磨面板漆 两个面板都是PE材质 结合处用有机玻璃胶水溶融，此时两块面板已经粘连的非常牢了！
注模，打磨。

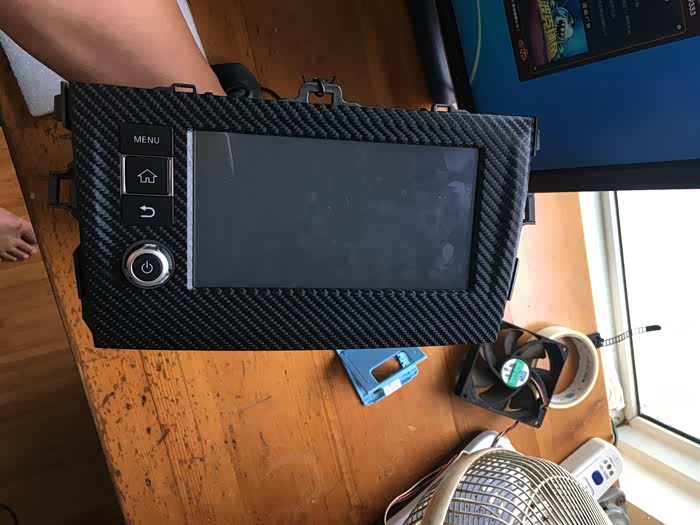

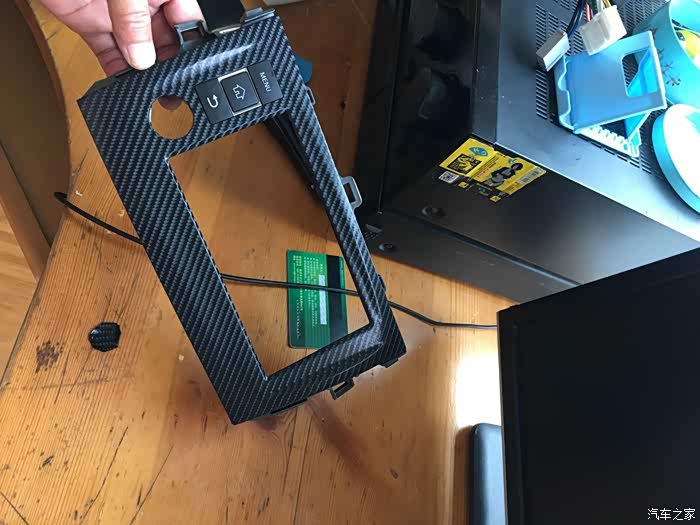

喷漆麻烦 因陋就简直，接贴仿碳纤维纸！并装上按键！
装上旋钮，屏幕，主机，顺序和拆的时候相反！
以上工作做好以后，就可以装车来体验这款新款车机了。
3装车

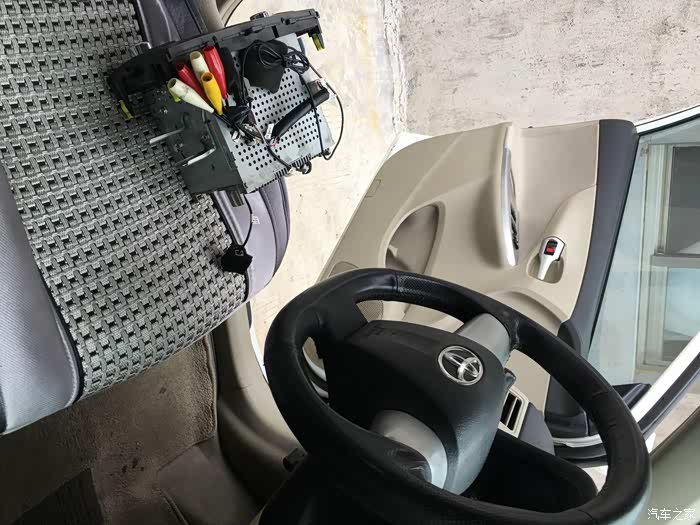

首先拆掉旧的，喜新厌旧

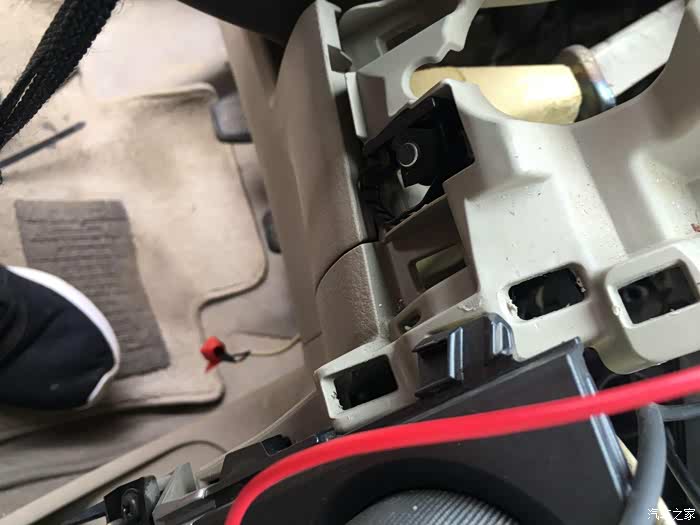

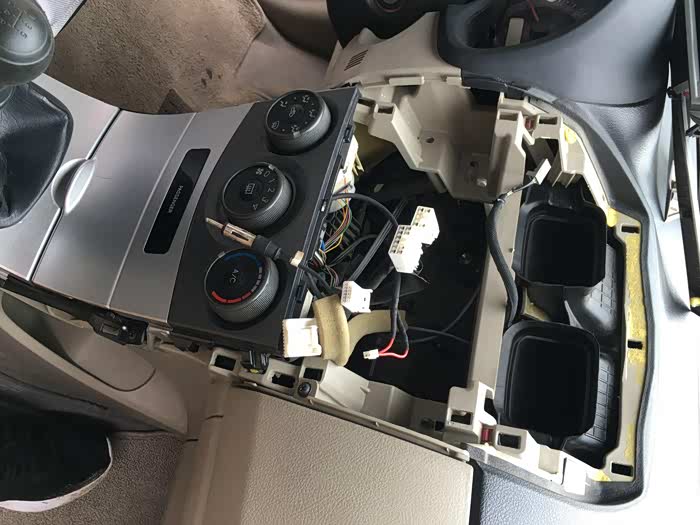

拆开的中控面板！

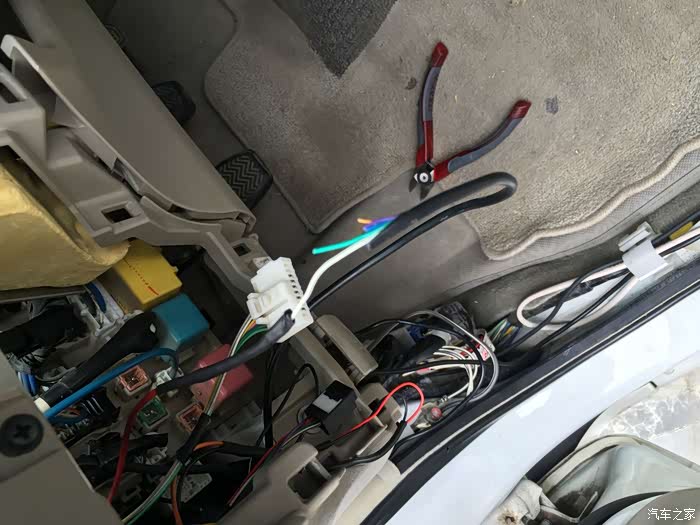

插上制作的无损转接线和USB线，插入手机CARPLAY 自动连接，carplay的作用大家自行度娘
原车车机不需要倒车检测线，这款必须要，所以利用废弃的倒车雷达显示屏的线接一根倒车灯电源 到车机倒车检测端口！

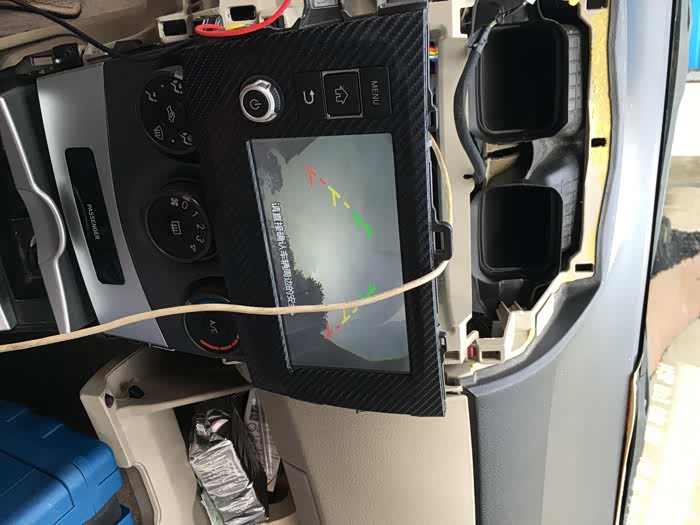

测试倒车影像，意外有倒车轨迹线，原来的车机和摄像头都没有，满意
此款车机是外置话筒，装在这个位置，要用软质材料固定好，以免车身噪音传至话筒，影像通话质量！

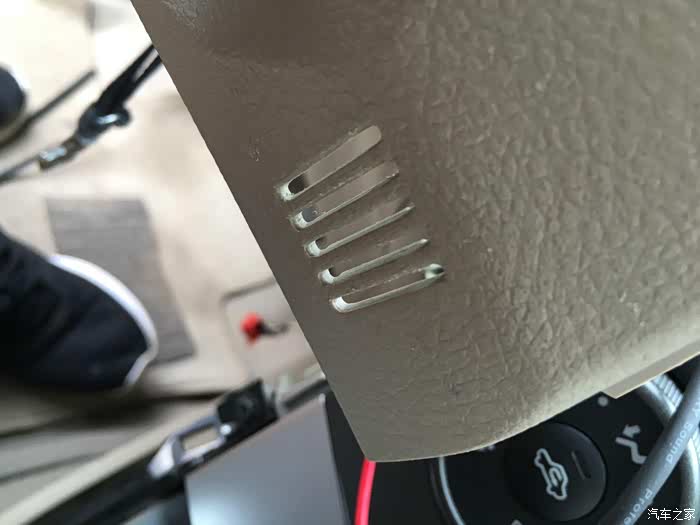

话筒在这个孔的后面，一点不影响美观，通话质量也不错，如果不嫌麻烦话筒可以接到前排阅读灯的位置，原厂位置，效果可能更好！

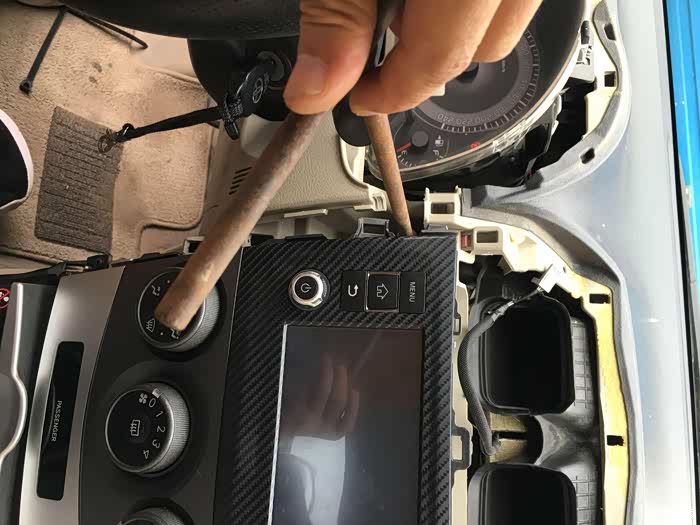

所有功能测试正常，上固定螺丝！

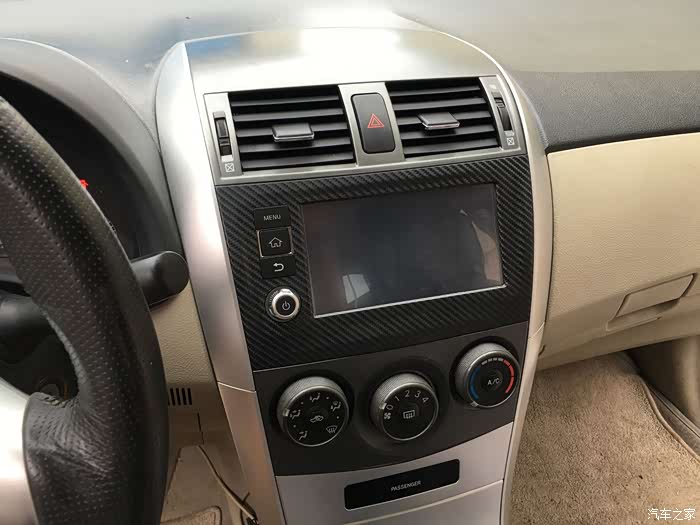

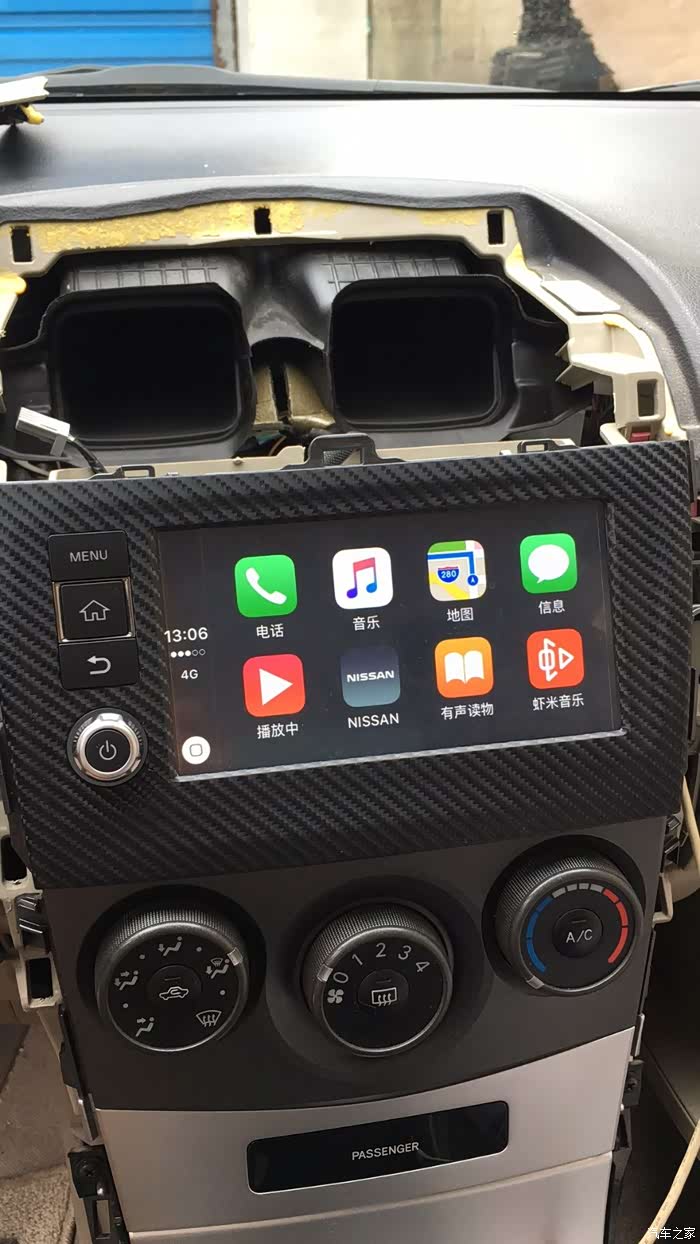

装好的样子，自己感觉很满意，值！

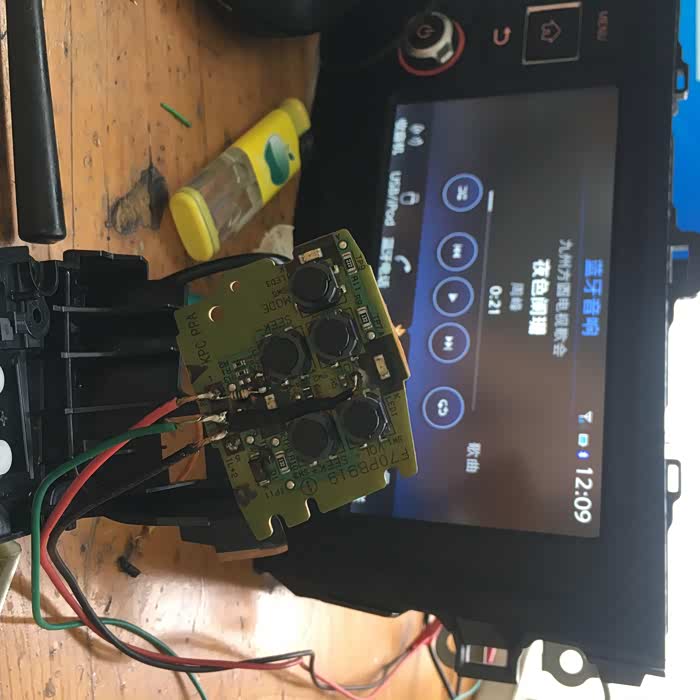

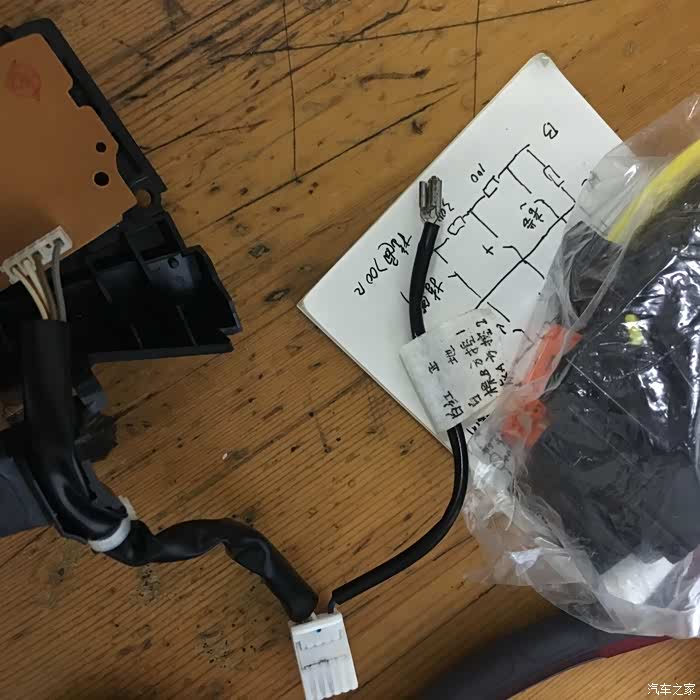

谢谢观赏！作业完成，虽然不完美但希望能给之家的车友一点启发的作用！ 有车友问；改装后原车多功能方向盘能不能用的问题，本着对车友负责的态度补充一下：原车多功能按键稍微必须改动一下电路，并且调整分压电阻的阻值，才能使用，具体阻值我是用1000Ω可调电阻慢慢调试出来的，没电路基础请谨慎行事
