F30 320i 自己动手安装后备箱开关（图文记录）

看了有人安装了后备箱开关，其实倒也不是图方便，就是强迫症比较严重，看着那块就闹心。

后来X宝购入一个带完整线束的套装，准备回来自己动手安装。

卖家给我发的安装说明奇怪得离谱，除了FEM模组针脚的照片可以对应上，其他照片没有一张是F30车子的。

这尼玛玩笑开大了，插头那东西根本无需担心，我要知道的是怎么拆内饰啊！

没办法，自己摸索着进行吧，今天用了一个下午，终于把东西整上去了。

为了方便广大F30车主自己动手丰衣足食，我决定发一下施工的图文记录。

================声明================

本文仅为本人改装车辆的图文记录，并不能作为改装或维修车辆的教程和（或）参考。

作者不对***中所提及的操作方法之安全性和可行性做任何明示或暗示的担保。

限于每个人的实际操作水平，即使完全按照本文所述之方法操作，也可能会造成极其严重的后果，包括但不限于车辆部件损坏和（或）人员受伤、死亡。

出于车辆安全性的考虑，本人并不赞成对车辆进行任何非经制造商授权的改装。

阅读者应详细阅读上述声明，一旦采取本文所述之操作方法进行作业，即视为理解并接受本声明之内容。

本人不会对阅读者由于错误判断和（或）误解、误用本文所述之内容和（或）操作方法而产生的后果承担任何责任！

准备工具：

10mm六角套筒，T20梅花螺丝刀（起子），汽车音响拆装塑料撬板（撬棒），十字螺丝刀（起子），绝缘胶布，铁丝（穿线用），手电头灯，尖嘴防静电镊子。

1、全车解锁，打开后备箱，用六角套筒拆掉电瓶负极连线。（无图）

2、用六角套筒拆下驾驶员脚部上方装饰板（两个螺丝），和副驾驶脚部上方装饰板（两个螺丝）。（无图）

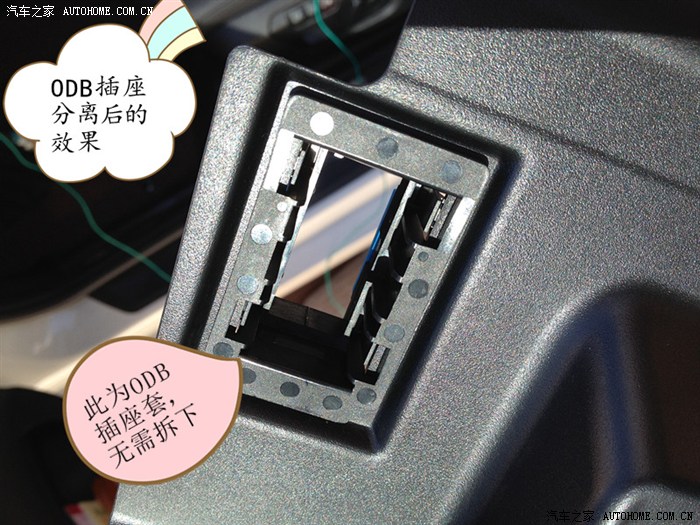

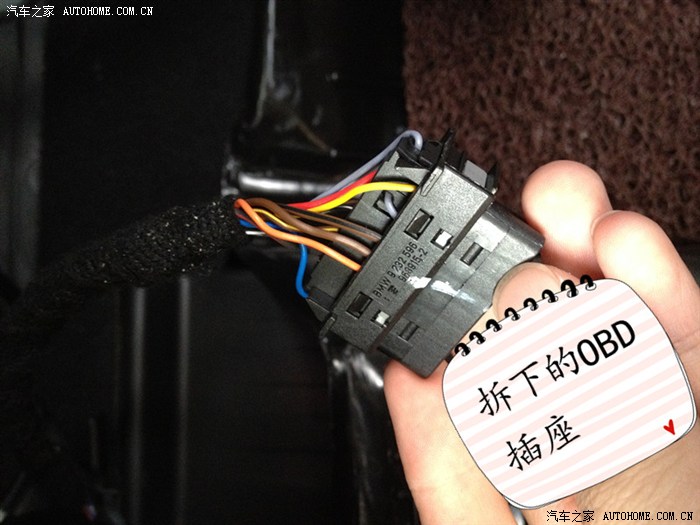

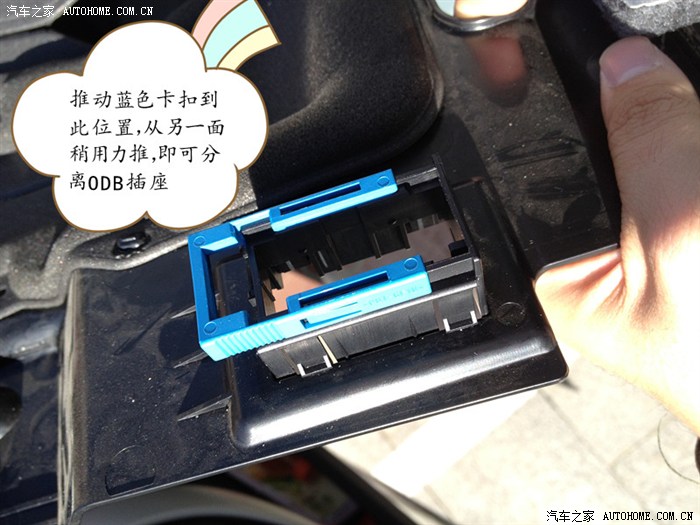

3、驾驶员侧脚部装饰板上连接着ODB插座，轻松推动蓝色锁止扣，然后从下方向上推出ODB插座。ODB插座套（有蓝色锁止扣的这个东西）无需从装饰板上拆下。

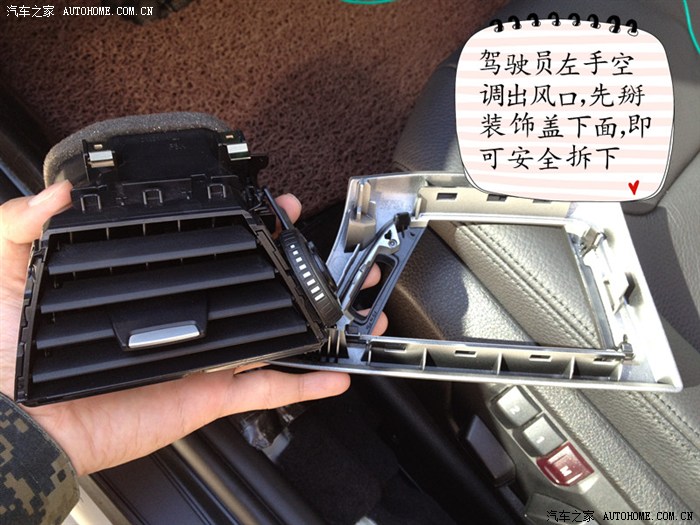

4、拆除驾驶员左手空调出风口，扣住出风口装饰盖下方向外均匀发力即可。比较理想的是出风口和装饰盖一起下来，不太理想的是出风口和装饰盖分离（不用担心，可以按回去）。万一出风口下面的钢弹片掉了，也是可以装回去的。

对于F30来说，无需拆除仪表台左侧方装饰板，也无需拆除大灯开关，甚至无需拆除驾驶员脚部左侧装饰板（就是预留后备箱开关孔位的那个装饰板）。总之，只拆一个左空调风口就特么对了！

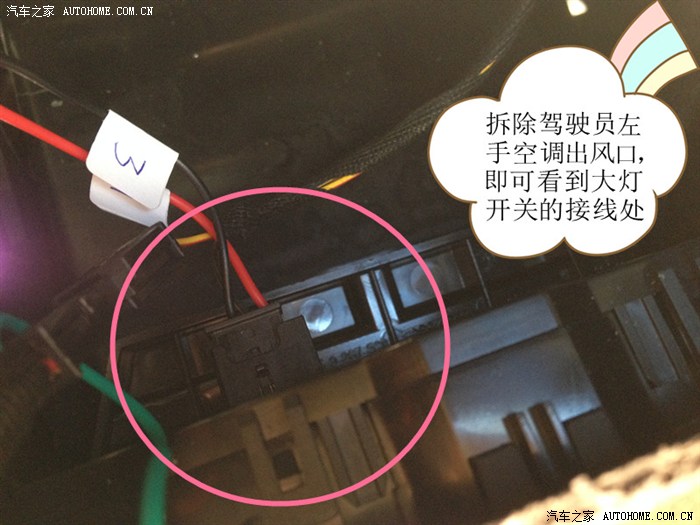

5、从空调风口伸手进去拔掉大灯开关的插头。我十分能理解空调风口那里角度很糟糕，你几乎没法直接看见这个插头。你看这个照片就明白了。大灯开关就这么一个插头，拔出来即可。（图片中已经是接完借电线路后的状态了，所以多了几个别的插头和线束，原车就画圈的那么一个，没跑！）

6、用镊子退下原车大灯开关插头的1、3号线（供电和公共地），进行线路改造。

原车1、3号线换到借电插头的对应针孔上，借电线束出来的红黑线接回原车大灯开关插头的1、3针孔。

这个借电线束的原理就是“借一还二”，从原车大灯开关线束取电，然后分成两路，一路还给大灯开关，一路给后备箱开关的背光供电。

7、（注意阅读，这部可以选择操作方法A或B，无图）

【重要】个人认为完全没有必要拆掉驾驶员的门槛饰条。

a. 用螺丝刀拆掉发动机盖开启扳手上的螺丝，然后在拆掉紧邻它的另一个螺丝，你就可以【松动】驾驶员脚部左侧装饰板了（因为没有拆掉驾驶员门槛饰条，所以你无法取下此装饰板）。我相信它松动出来的空隙，足够你观察并拆下装饰板上开关位置的盖板。（盖板需要从里向外推才可拆下）

b. 找一个长柄螺丝刀，从驾驶员脚部左侧装饰板的后方插进去。这里的空间足够你手部活动，但是你得凭感觉判断螺丝刀的刀头有无准确插在开关位置的盖板上，确认好了就用力捅吧。

8、干掉开关位置的盖板后，我们即可徒手将『连接开关的线束』从这个还没安装开关的孔洞引出。把线束跟开关连接好后，稍用力按回开关即可。（无图）

9、拆掉副驾驶门槛饰条，用手扣住饰条朝向车内的一侧，向上用力即可。饰条拆掉后，门槛上会遗留四个米色紧固件，这个东西需要用塑料撬棒连根拆下来，否则无法恢复门槛饰条。个人强烈建议买一套四五件的那种撬棒套装，这个紧固件不是一般的紧。

10、先向后备箱方向拉动副驾驶脚部右侧的装饰板，待装饰板能活动后，再向驾驶员方向拉动。前提是你得把覆盖这块装饰板的门胶条拨开，确认门胶条不再阻挡装饰板了，否则你就是白费力。（无图，自己体会吧）

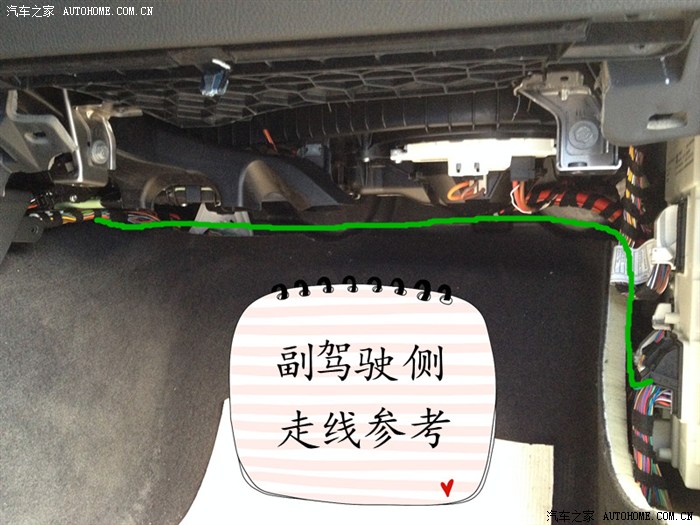

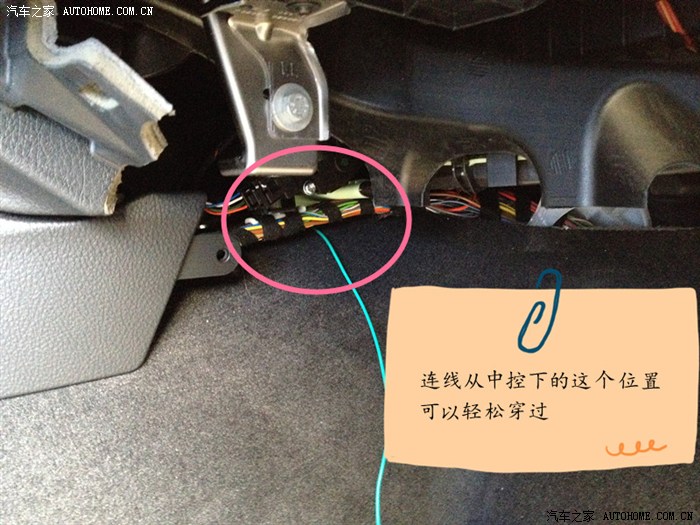

11、把开关线束上用于连接FEM模块的线，从中控下面穿过来。哥们我没找到铁丝，停车场里捡了一根羊肉串签子搞定了。

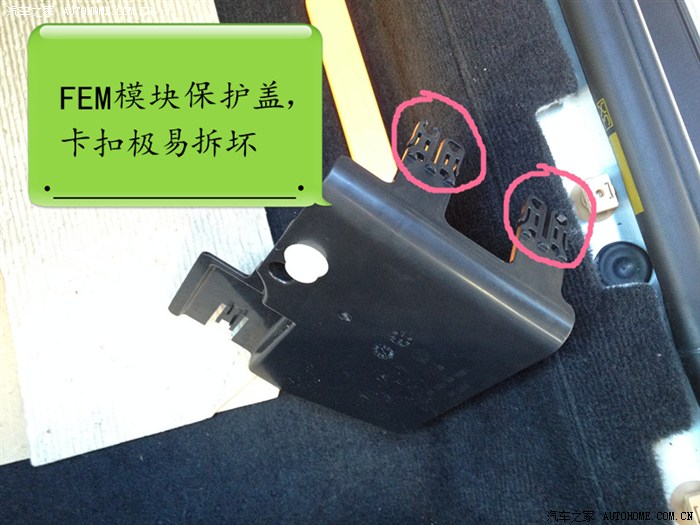

12、拆掉FEM模块上的黑色保护盖，这东西的卡扣很容易拆碎，不过因为还有一个固定螺丝，所以碎了也没啥影响。

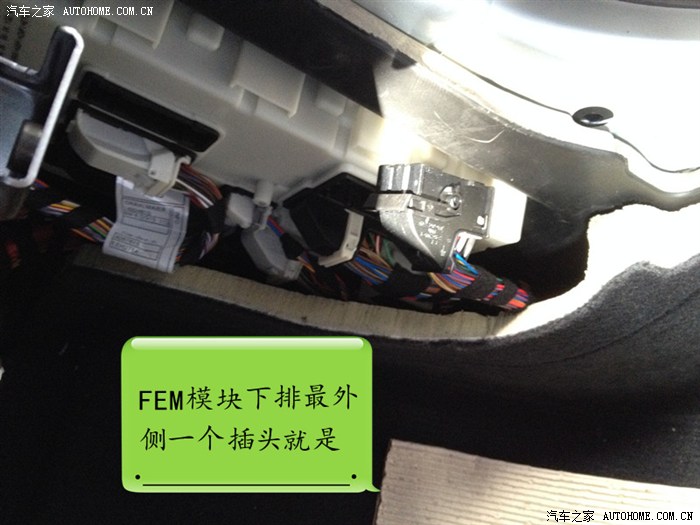

13、保护盖拆掉之后，就可以一睹FEM模块真容了。FEM模块是F代的新玩意。一个东西就取代了原来的JB、CAS、CA、FRM。下排最外面一个插头就是A173*2B了。拆下插头后，再把这个插头的外壳分离，直接把线插入空闲的37针孔即可。之后依次装回插头外壳，并重新连接插头到FEM。

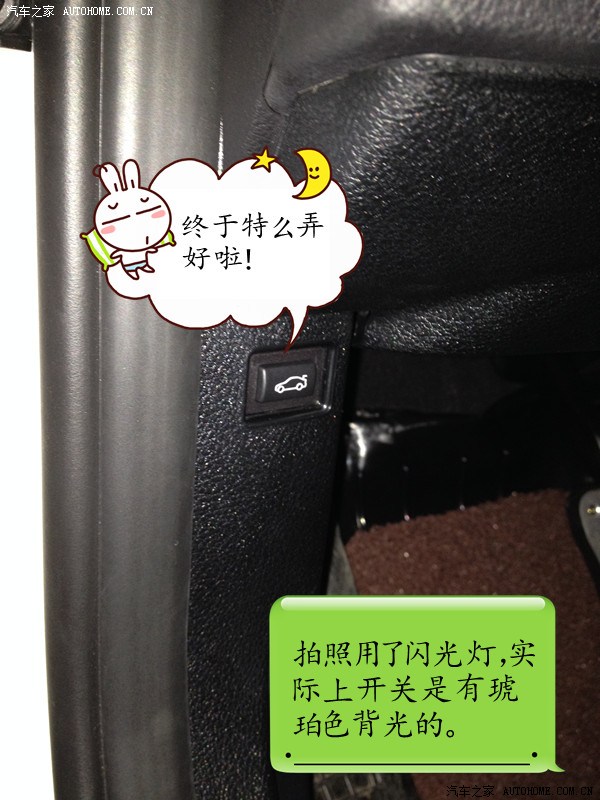

14、此时，再检查一下你的接线有无问题，确认无误后，可以接回电瓶负极。全车断电后，系统启动会比较慢。看看车辆状态有无其他报警（时间未设置这个肯定会有），不出意外你应该看到后备箱开关的背光亮起，并且可以正常操作了。（无图）

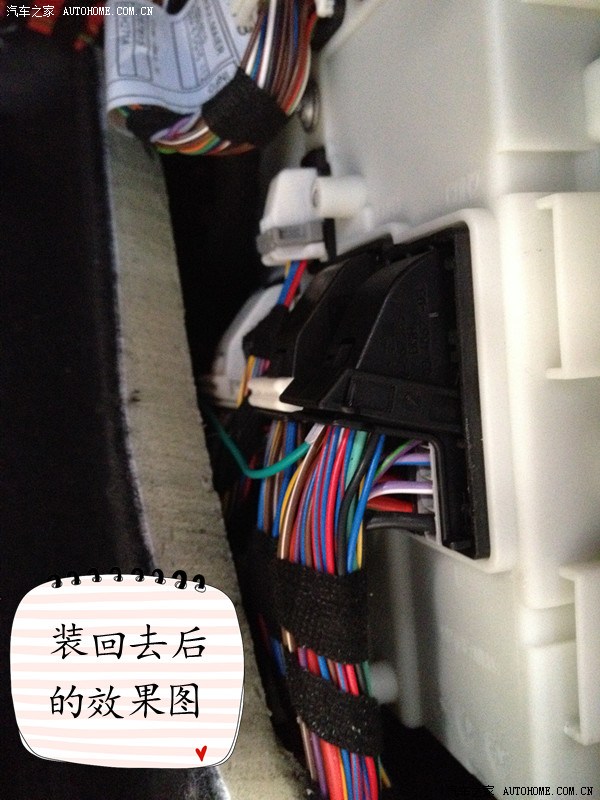

15、装回FEM保护盖，装回副驾驶脚部右侧装饰板（注意车门的胶条），装回副驾驶门槛饰条（参考步骤【9】），装回正副驾驶的脚部上方装饰板。总之就是把你刚才拆下来的东西都装回去，除了开关位置的挡板。
