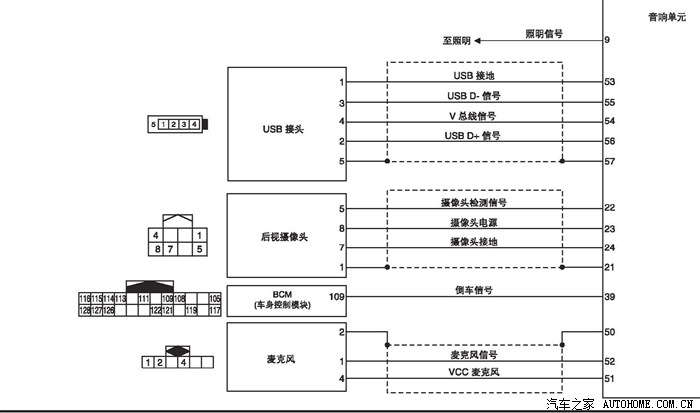

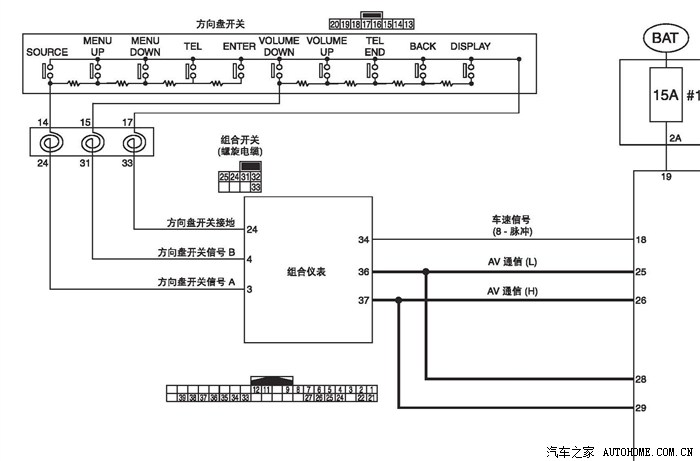

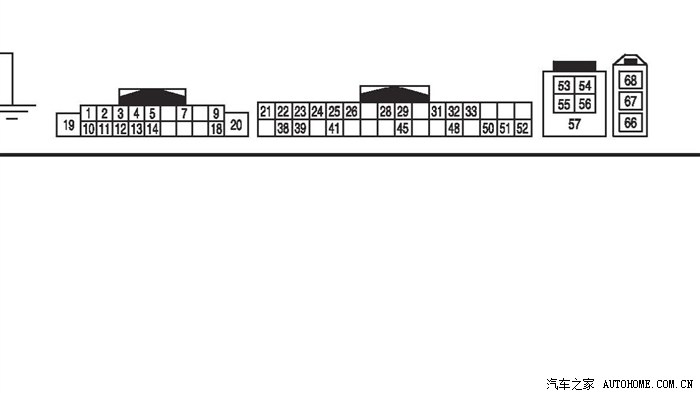

13款天籁带显示屏的CD接线图，4个接口的定义都有，方便车友们改此CD作为参考，另外方向盘控制，天籁是经过了组合仪表转换成AV通信与CD机中最长的那个接口的25（28）、26（29）针进行状态切换的，不知道将原来主接口中的6和16针相接会不会有作用，从而实现天籁CD在新骐达上的方向盘控制功能，有方控和天籁CD的车友不妨试试，好反馈结果。<img src="http://club0.autoimg.cn/album/userphotos/2013/6/25/500_3983_b5e11bf3_b5e11bf3.jpg" style="width:700px;height:507px"><img src="http://club1.autoimg.cn/album/userphotos/2013/6/25/500_09bd_b80c7a89_b80c7a89.jpg" style="width:700px;height:461px"> <img src="http://club1.autoimg.cn/album/userphotos/2013/6/25/500_d459_8be4eda2_8be4eda2.jpg" style="width:700px;height:413px"> <img src="http://club1.autoimg.cn/album/userphotos/2013/6/25/500_c2a2_f0ff338d_f0ff338d.jpg" style="width:700px;height:393px"> 下面附上13款天籁低配车型不带显示屏的CD电路图供参考，这CD其实外形和新骐达和新轩逸的CD一模一样的，大家不信找图看看！<img src="http://club0.autoimg.cn/album/userphotos/2013/6/25/500_7f5e_0d35033f_0d35033f.jpg" style="width:700px;height:990px"> 再付一个原主线束音控的接线图<img src="http://club1.autoimg.cn/album/userphotos/2012/11/13/500_b854_9c55ea2d_9c55ea2d.jpg" style="width:400px;height:473px">

13款天籁CD机电路图，蓝牙倒车影像usb接线必看方控可参考！
