BYD L3改装作业：DIY LED阅读灯

此作业同发L3版块。

BYD L3改装作业：DIY LED阅读灯

偶的目标是把车内的灯都换成LED的，目的无他，就是折腾……
这次的目标是把车内的前后两个阅读灯都换成LED的。没有直接购买成品，而是选用的LED灯带来进行DIY。

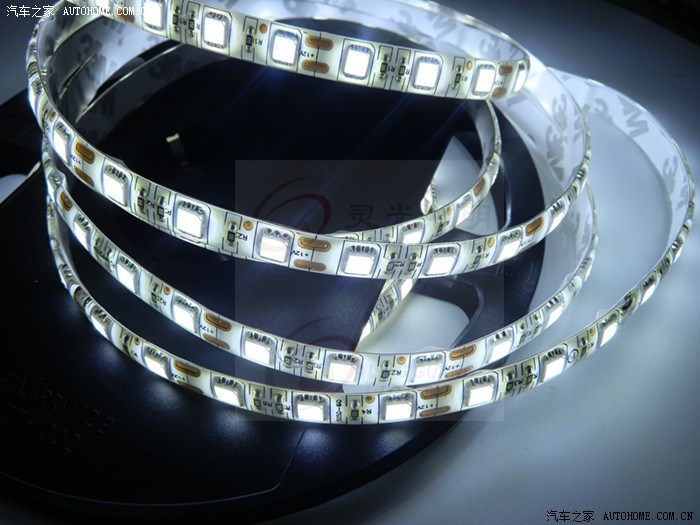

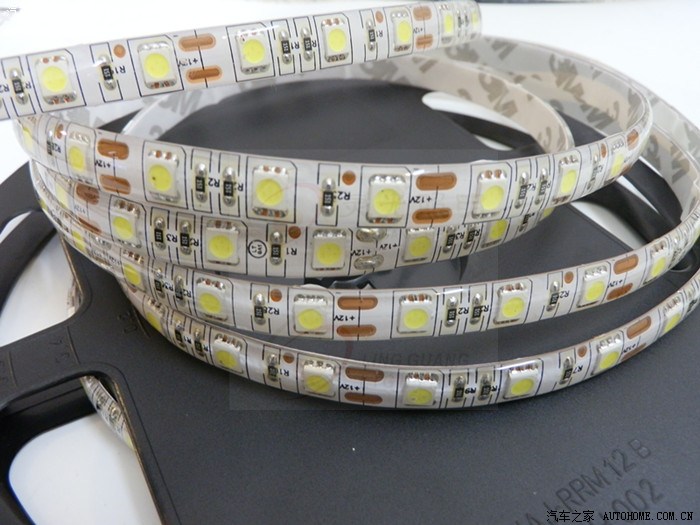

看看DIY的主要材料：台湾芯片高亮5050led灯带 60灯/米 白板滴胶 5050贴片灯带12V。

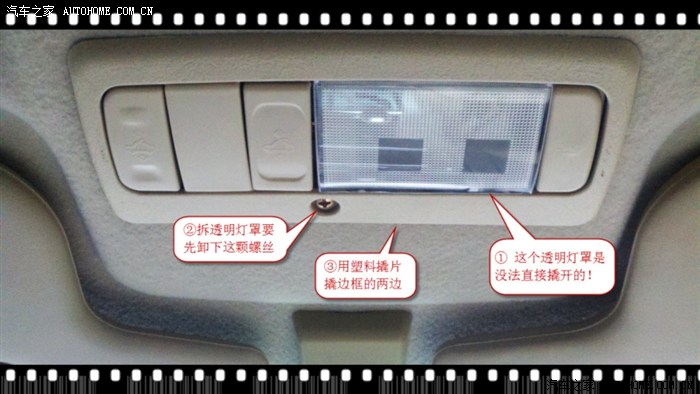

首先折腾前阅读灯，这个灯的透明灯罩是无法拆下来的，必须卸螺丝后连面框一起拆下，具体看下图。

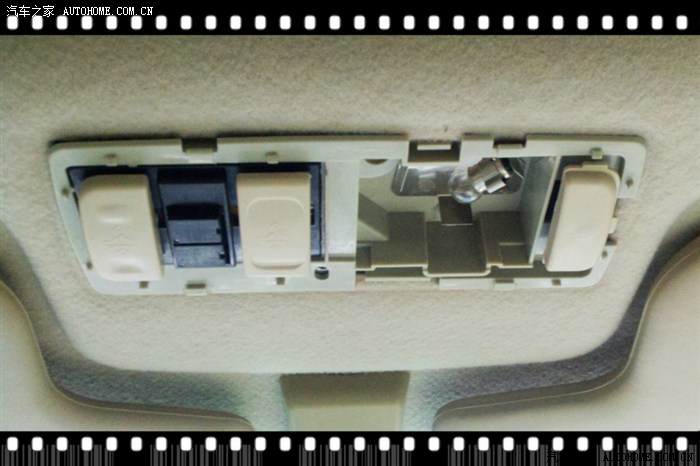

看看拆开后的前阅读灯内部，灯泡是圆形接口的。

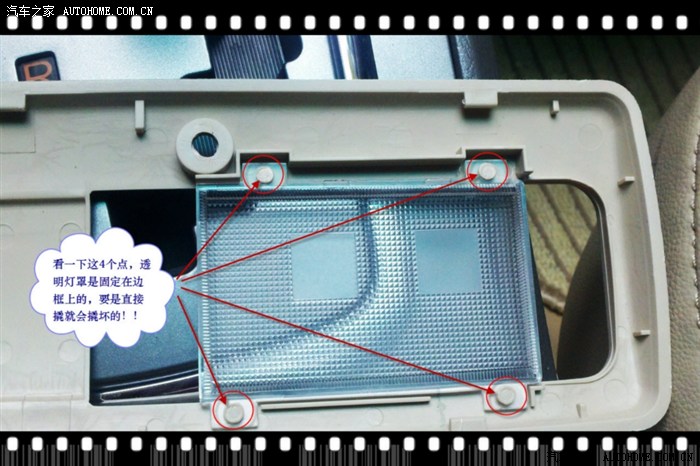

看下透明灯罩，是熔接的，无法单独拆下的，如果硬撬，只会撬坏d……

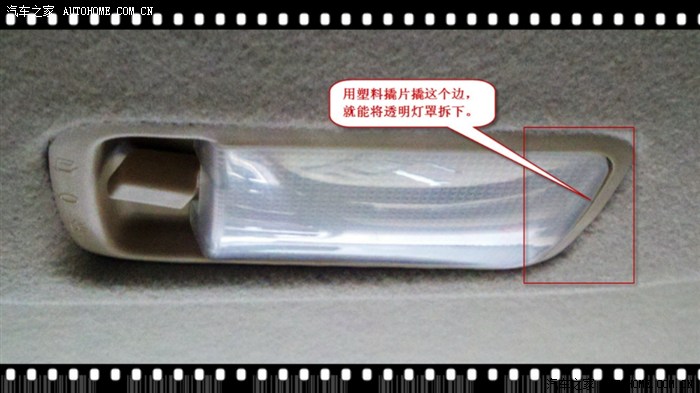

前面拆完了，来拆后面吧。后面的就容易了，只要撬开一边的透明灯罩，就可以将灯罩取下了。

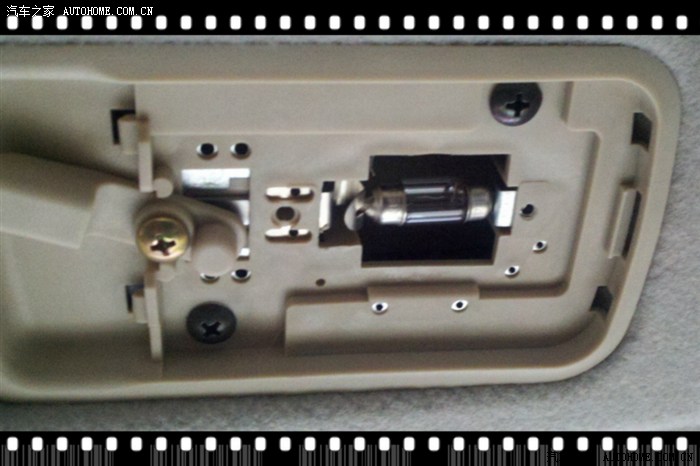

看看拆开后的后阅读灯内部，灯泡是尖头的。

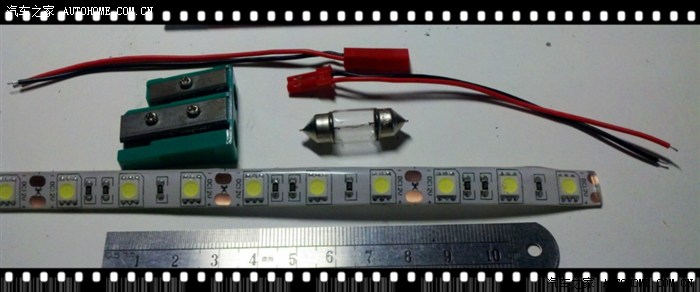

准备的材料如下。请自动忽视里面的卷笔刀——这个是偶家小妞强行摆进来d……

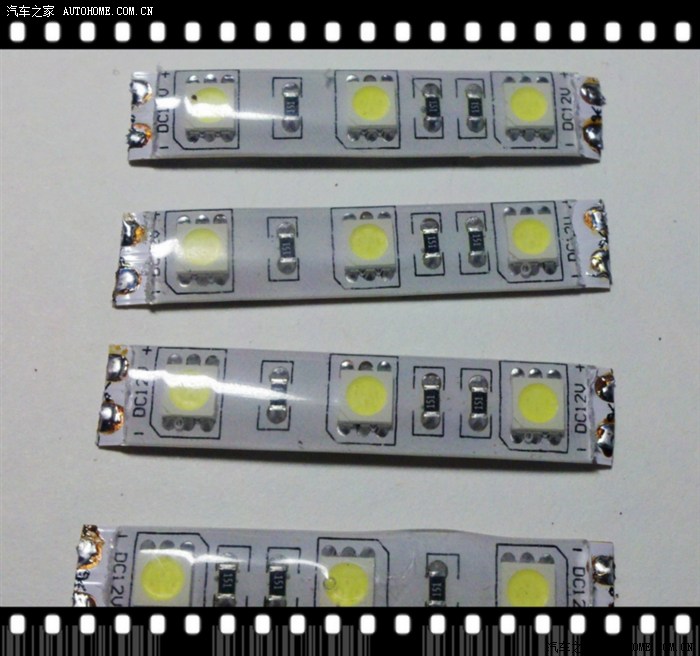

将LED灯带剪成5cm一段，每个灯用4段……

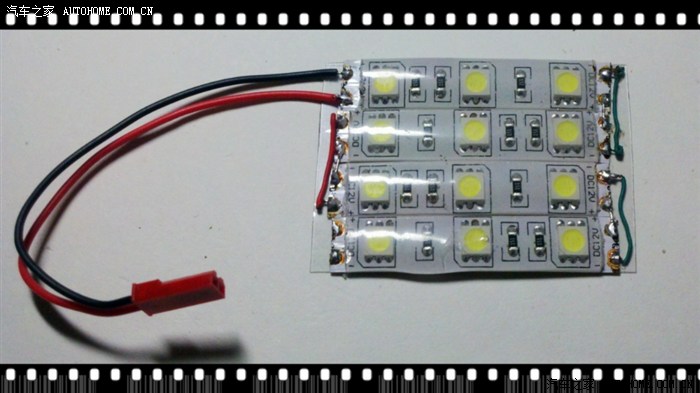

全部焊接好喽，两个灯是一样的，下图是一个灯的成品图……

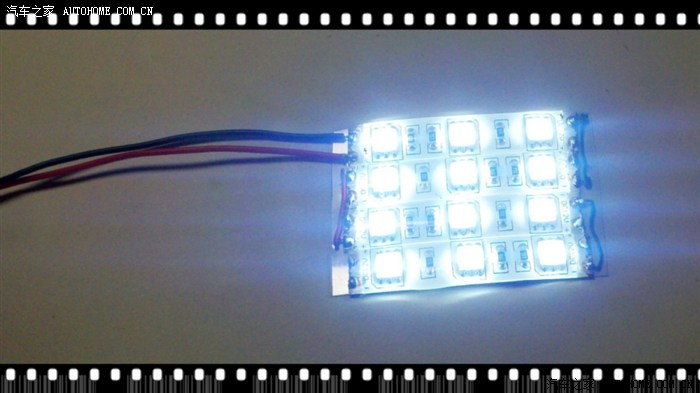

接上电测试一下先，全部都亮了……


测试完成，就该下去安装了，由于是一个人干活，工作中的图片就木有了……
偶是直接将线头扭到原灯的金属片上，用绝缘胶布封好的。下面是完工后的图片。

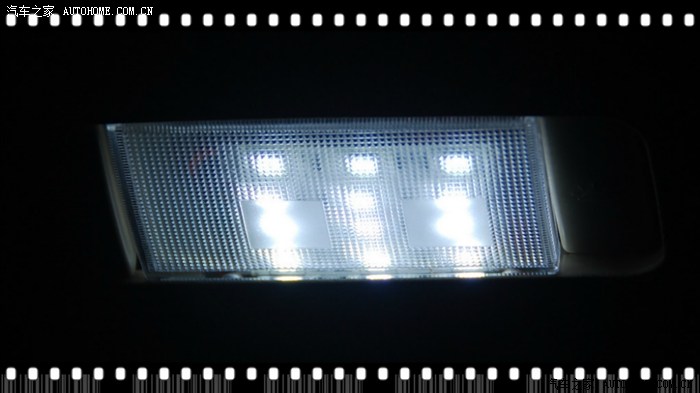

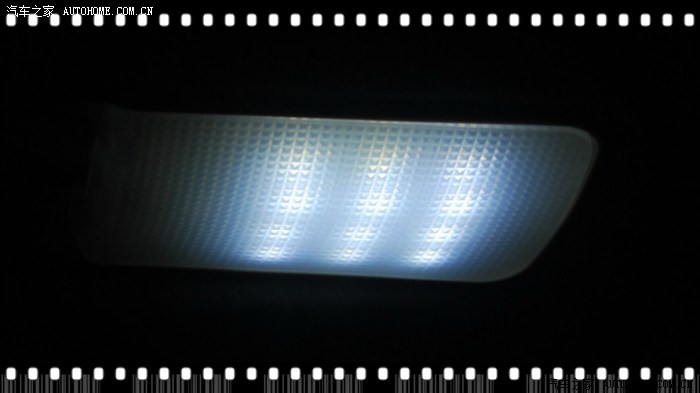

看一下光源的亮点情况……

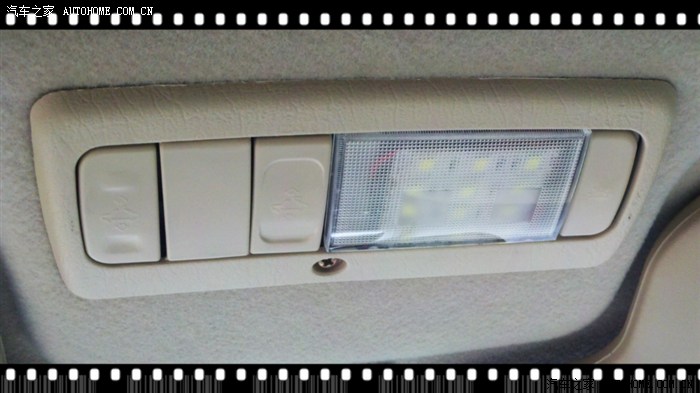

前阅读灯。

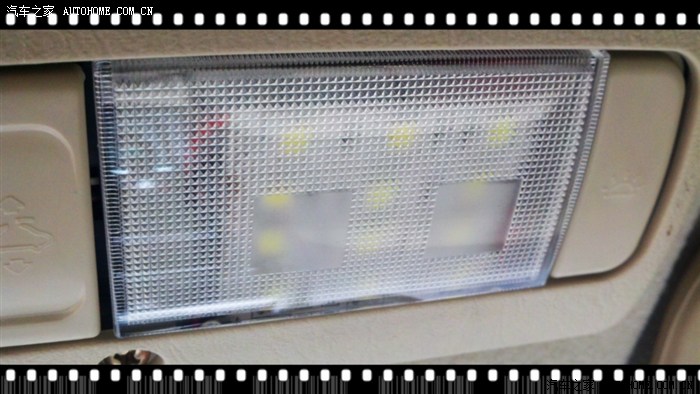

后阅读灯。

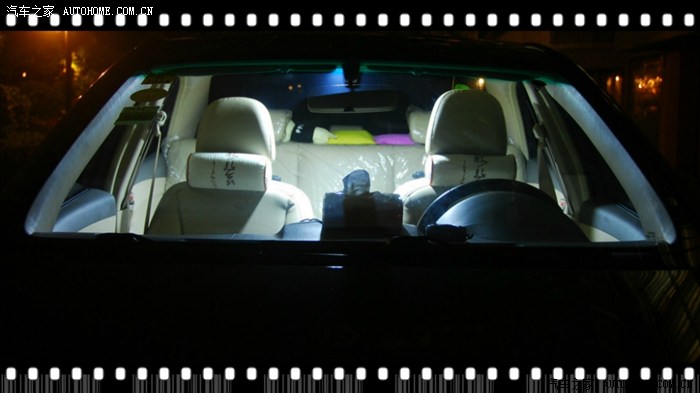

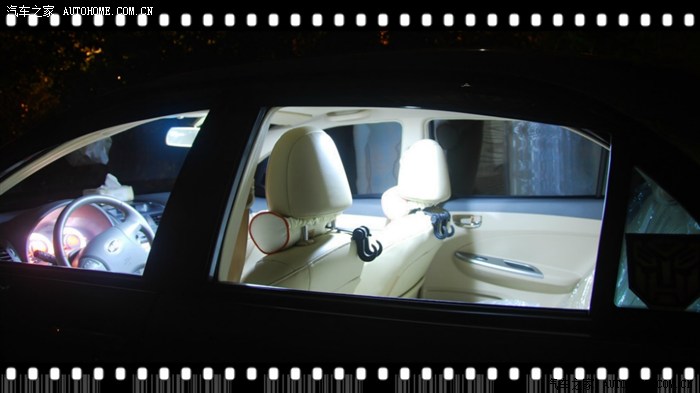

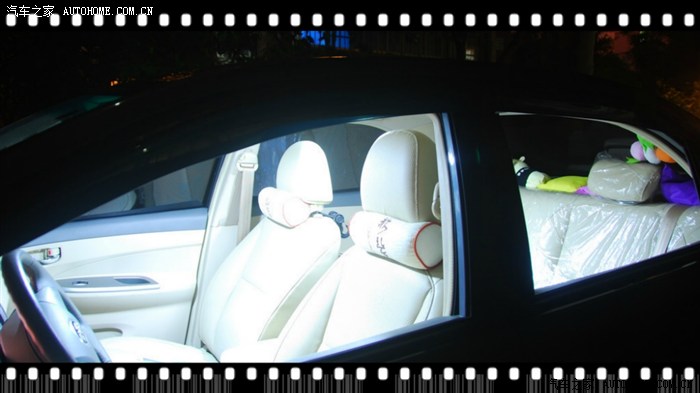

实际效果嘛，那是杠杠d……偶觉得太亮了，用3x3条共9个灯就够了。

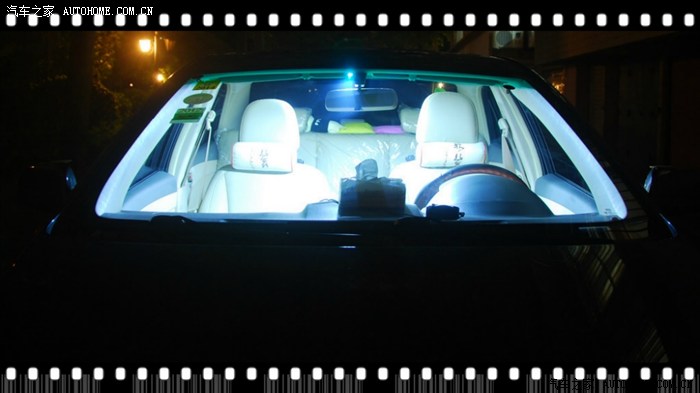

有图有真相。
