本教程适用于 2017款式 菱智M3L高低配,V3高低配,M5L低配,使用的游丝型号就是M5L的游丝。
思路是原始没有游丝,需要换游丝,然后把按钮链接到游丝上,如果低配有气囊的朋友,还需要搞定气囊插头,之后搞定。
写了这么多,写得这么详细,也没给个精华,也不知道版主给别人发的一个一个精华都是怎么放出去的,是不是还得送礼啊。
写了这么多,写得这么详细,也没给个精华,也不知道版主给别人发的一个一个精华都是怎么放出去的,是不是还得送礼啊。
写了这么多,写得这么详细,也没给个精华,也不知道版主给别人发的一个一个精华都是怎么放出去的,是不是还得送礼啊。
写了这么多,写得这么详细,也没给个精华,也不知道版主给别人发的一个一个精华都是怎么放出去的,是不是还得送礼啊。
写了这么多,写得这么详细,也没给个精华,也不知道版主给别人发的一个一个精华都是怎么放出去的,是不是还得送礼啊。
写了这么多,写得这么详细,也没给个精华,也不知道版主给别人发的一个一个精华都是怎么放出去的,是不是还得送礼啊。
写了这么多,写得这么详细,也没给个精华,也不知道版主给别人发的一个一个精华都是怎么放出去的,是不是还得送礼啊。
本教程适用于 2017款式 菱智M3L高低配,V3高低配,M5L低配,使用的游丝型号就是M5L的游丝。
思路是原始没有游丝,需要换游丝,然后把按钮链接到游丝上,如果低配有气囊的朋友,还需要搞定气囊插头,之后搞定。

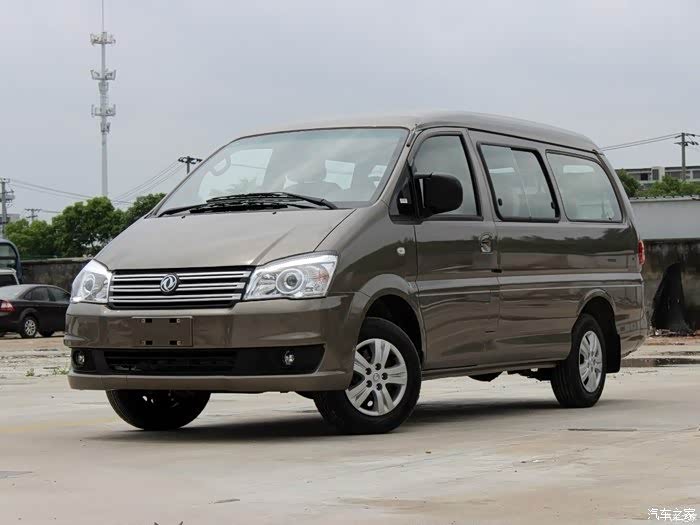

车还是很漂亮的,不过就是简配的太严重

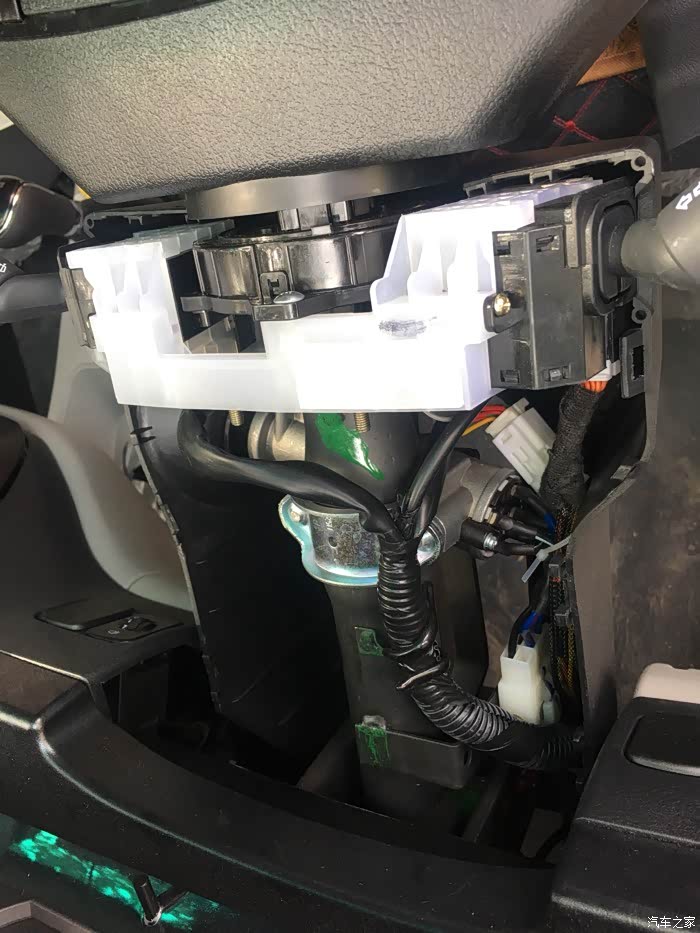

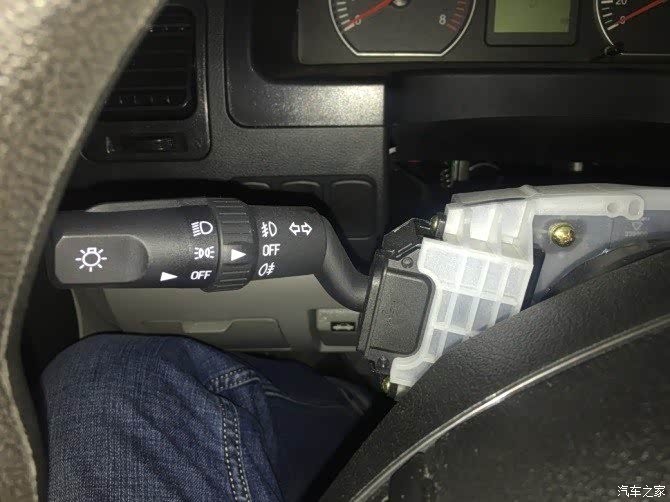

组合开关是这样的,这样的组合开关总成后面可以找到安装游丝的位置

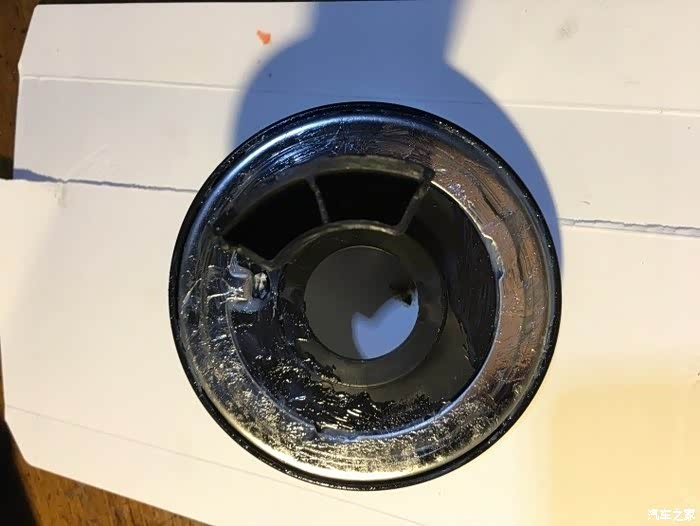

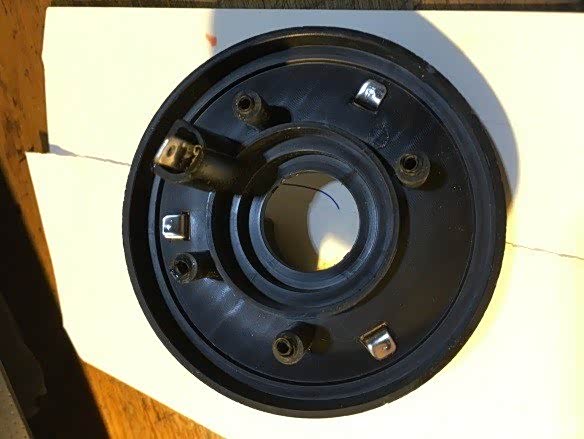

这个就是原始的游丝,除了喇叭线之外没有任何多余的线路

反过来之后可以看到更清晰

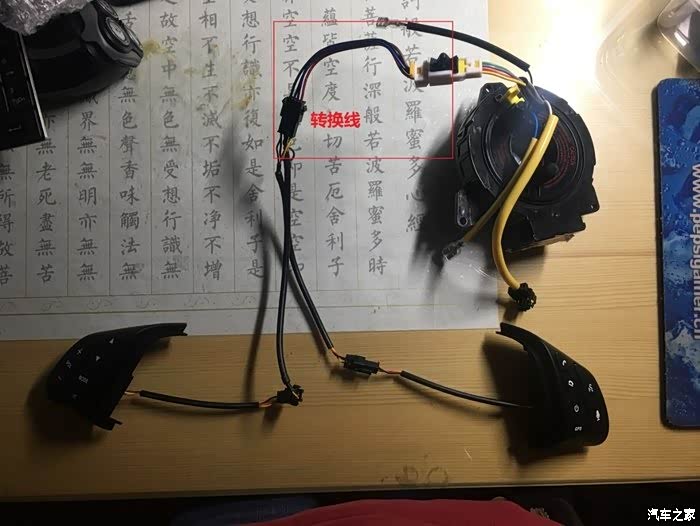

买来游丝,把按键通过转接线链接在一起,商家也提供了非常详细的安装过程

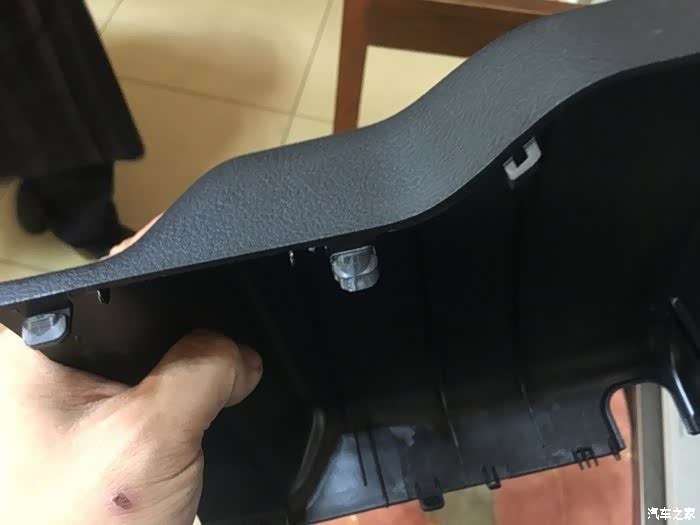

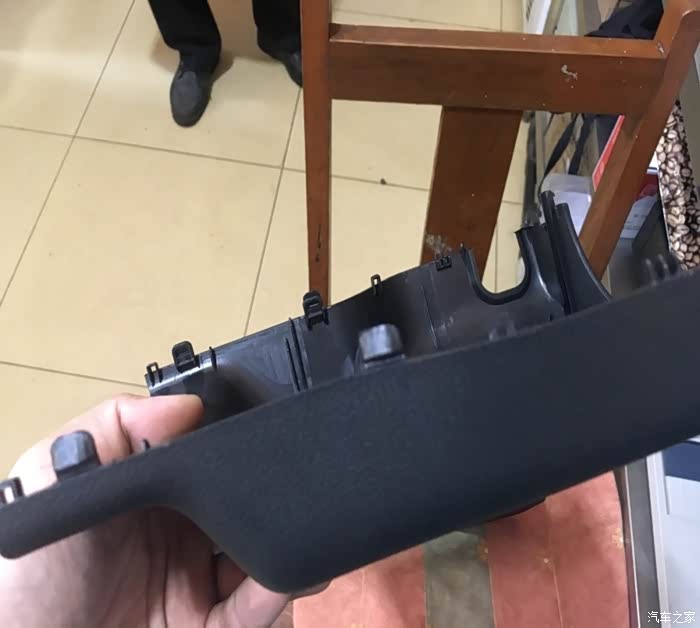

反向盘护罩有三个螺丝,螺丝去掉之后保护罩使劲一拉就开了,上下需要全部拿下来

反向盘护罩有三个螺丝,螺丝去掉之后保护罩使劲一拉就开了,上下需要全部拿下来

反向盘护罩有三个螺丝,螺丝去掉之后保护罩使劲一拉就开了,上下需要全部拿下来

反向盘护罩有三个螺丝,螺丝去掉之后保护罩使劲一拉就开了,上下需要全部拿下来

反向盘护罩有三个螺丝,螺丝去掉之后保护罩使劲一拉就开了,上下需要全部拿下来

反向盘护罩有三个螺丝,螺丝去掉之后保护罩使劲一拉就开了,上下需要全部拿下来

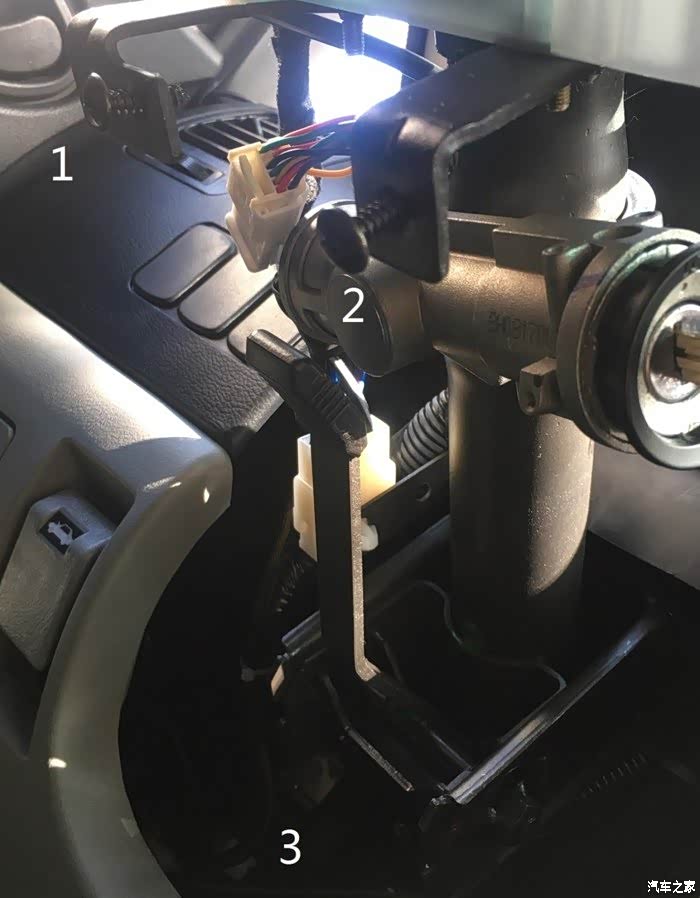

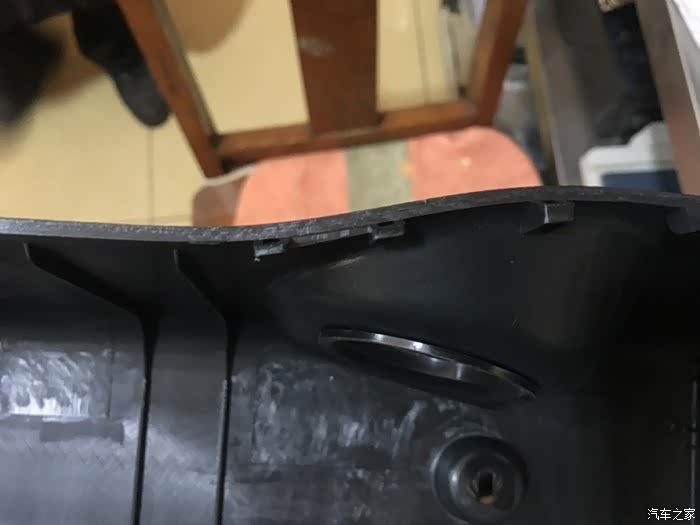

这个就是那三个螺丝的位置


原始的游丝一共用了四个定位螺丝来固定的,一拧就下来了

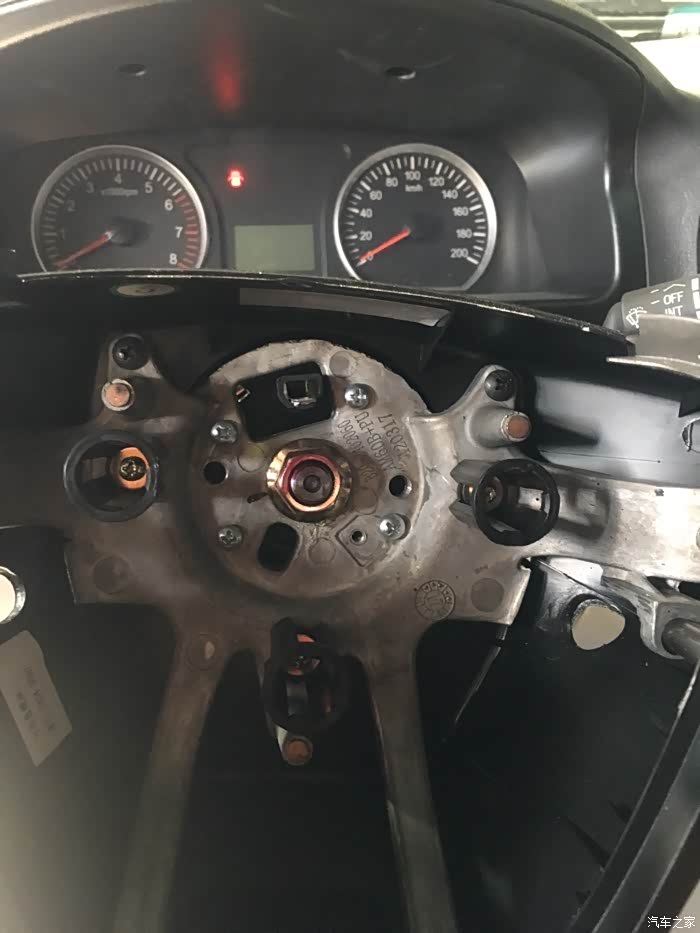

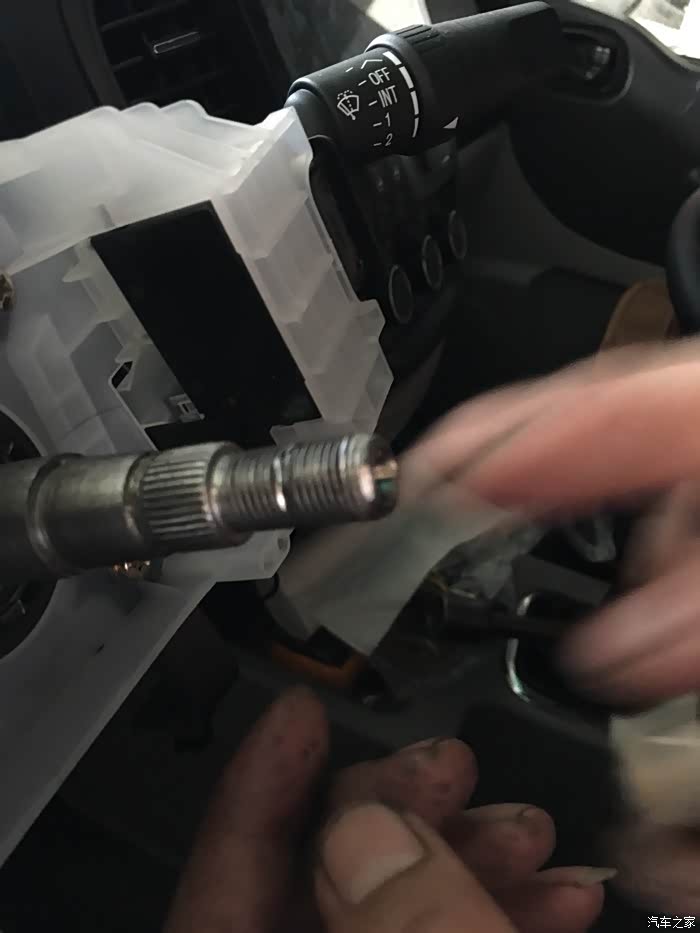

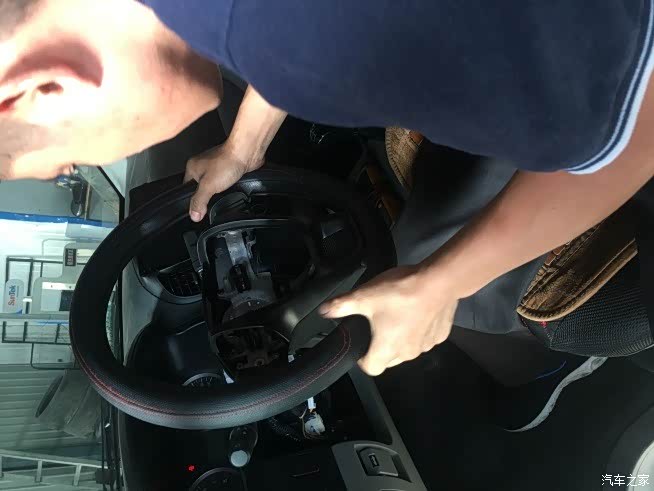

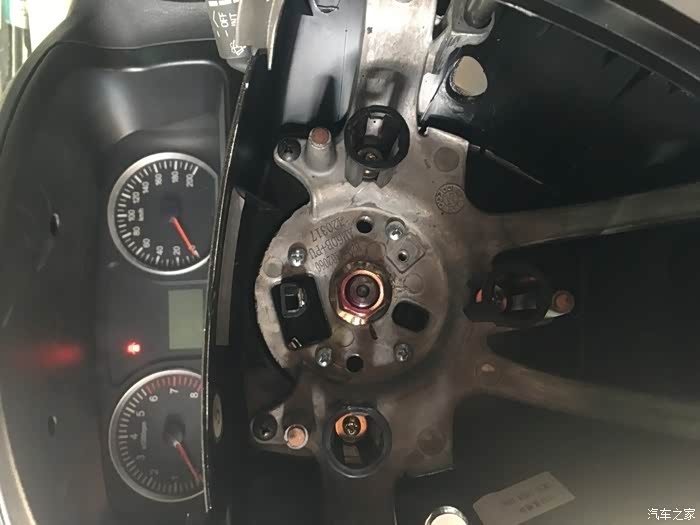

现在开始拆方向盘
使劲掰下来,如果拆不下来的话可以需要扒子来扒一下,如果下不来,
建议还是去找汽修厂,大约20-30块钱就搞定了
因为你安装游丝之后方向盘还需要定位,师傅干简单一些
使劲掰下来,如果拆不下来的话可以需要扒子来扒一下,如果下不来,
建议还是去找汽修厂,大约20-30块钱就搞定了
因为你安装游丝之后方向盘还需要定位,师傅干简单一些

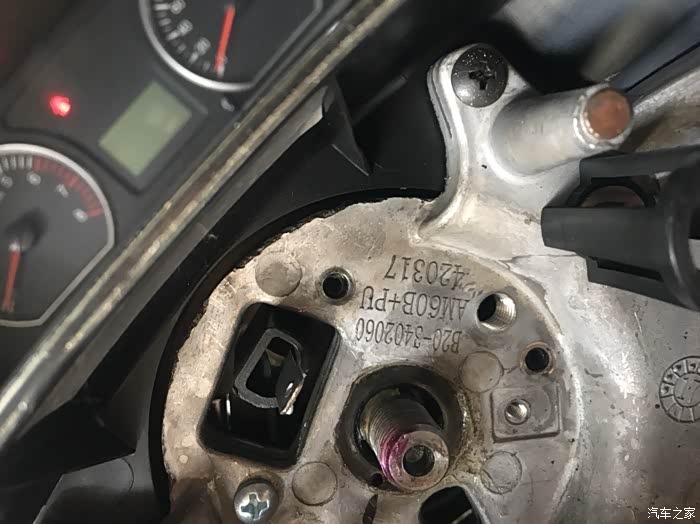

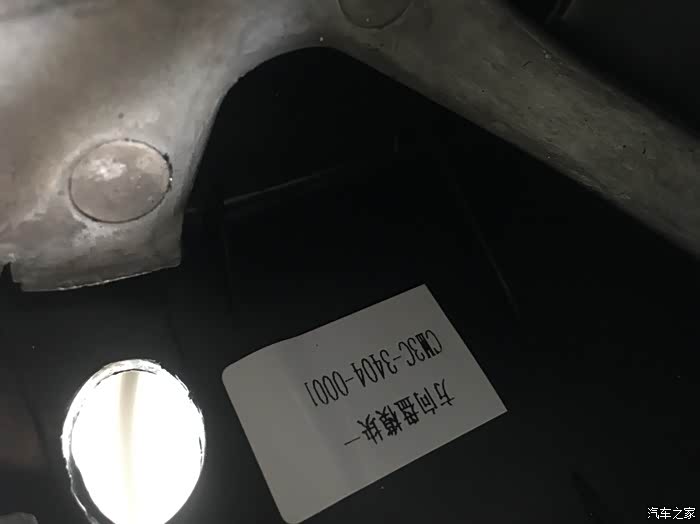

方向盘的序列号编码

安装游丝,很简单,三个螺丝就拧上了,原始位置

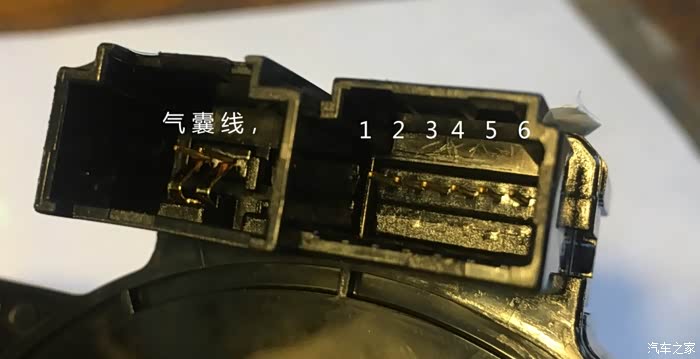

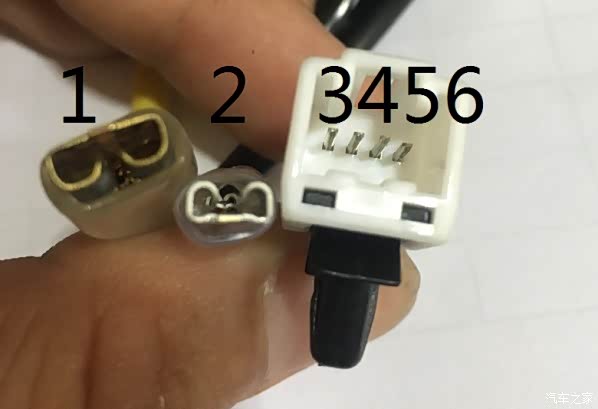

这个是游丝在方向盘内部自己带的线,1是气囊县,2是喇叭,3是按钮控制线,4是地线,5是小灯线,6是未知,比如你可以改为方向盘加热

游丝下面的插孔
2-喇叭
3-按钮控制线(+3V--+5V)
4-地线
5-小灯线(+12V)
2-喇叭
3-按钮控制线(+3V--+5V)
4-地线
5-小灯线(+12V)

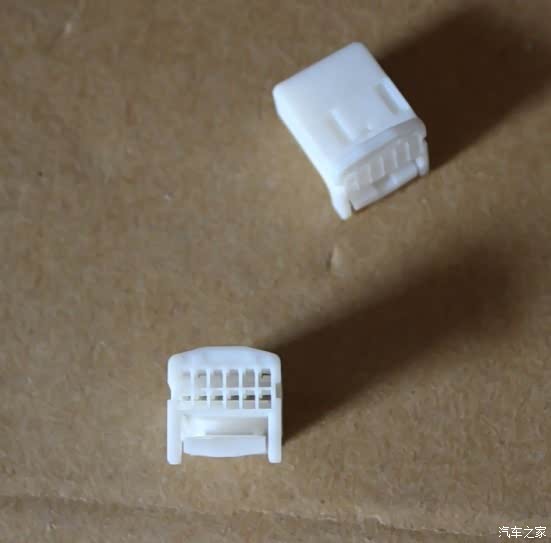

游丝下面的插孔,需要搭配网上的这种气囊插头来引线,如果你想使用气囊线来进行改装,比如方向盘加热等等,建议焊接使用

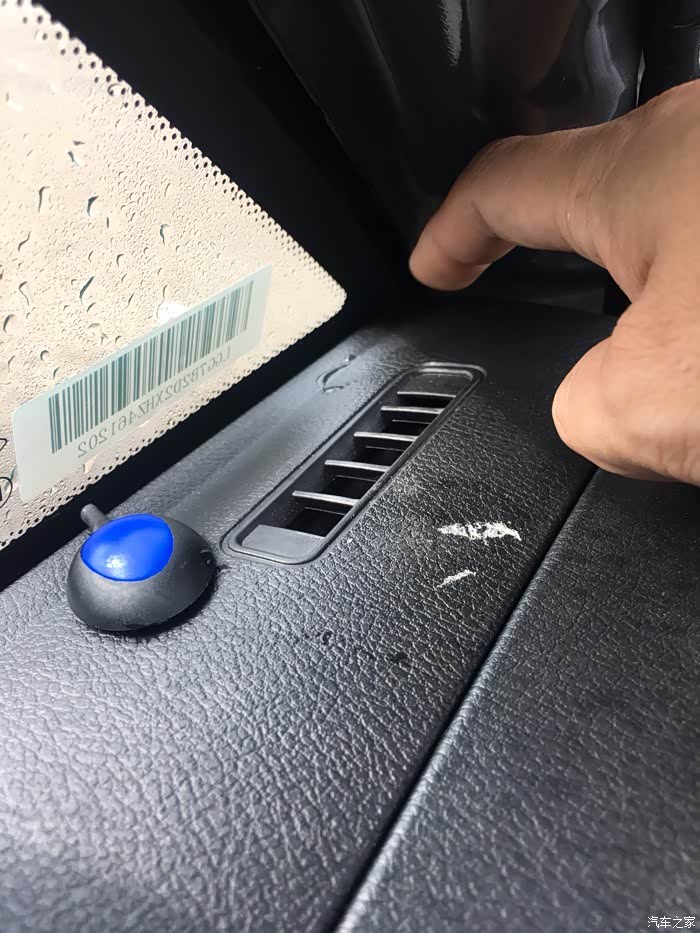

顺便把自动大灯控制器也装上

顺便把自动大灯控制器也装上

2-喇叭-连接原来的喇叭线-需要焊接一个插头菜可以
3-按钮控制线(+3V--+5V)--需要链接到导航山的方向盘按钮控制线
4-地线--随便找个接地的地方链接即可,如果不喜欢引出来的话可以在方向盘内部随便找个搭铁的地方拧上螺丝就可以
5-小灯线(+12V)--我接是功放控制线,一开机就亮
3-按钮控制线(+3V--+5V)--需要链接到导航山的方向盘按钮控制线
4-地线--随便找个接地的地方链接即可,如果不喜欢引出来的话可以在方向盘内部随便找个搭铁的地方拧上螺丝就可以
5-小灯线(+12V)--我接是功放控制线,一开机就亮

2-喇叭-连接原来的喇叭线-需要焊接一个插头菜可以
3-按钮控制线(+3V--+5V)--需要链接到导航山的方向盘按钮控制线
4-地线--随便找个接地的地方链接即可,如果不喜欢引出来的话可以在方向盘内部随便找个搭铁的地方拧上螺丝就可以
5-小灯线(+12V)--我接是功放控制线,一开机就亮
3-按钮控制线(+3V--+5V)--需要链接到导航山的方向盘按钮控制线
4-地线--随便找个接地的地方链接即可,如果不喜欢引出来的话可以在方向盘内部随便找个搭铁的地方拧上螺丝就可以
5-小灯线(+12V)--我接是功放控制线,一开机就亮

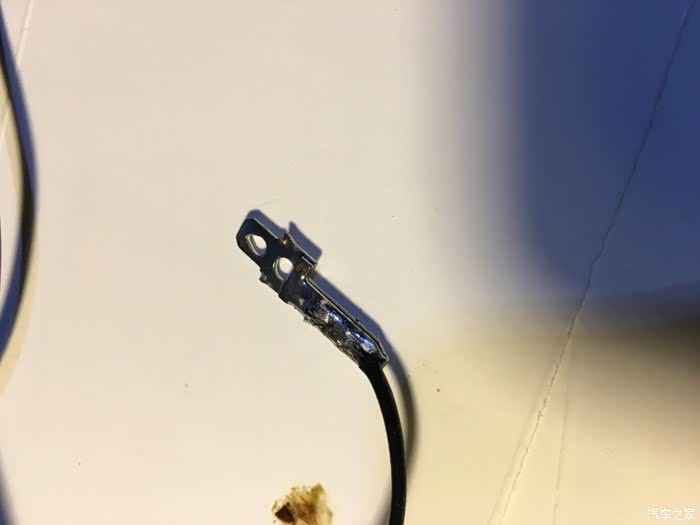

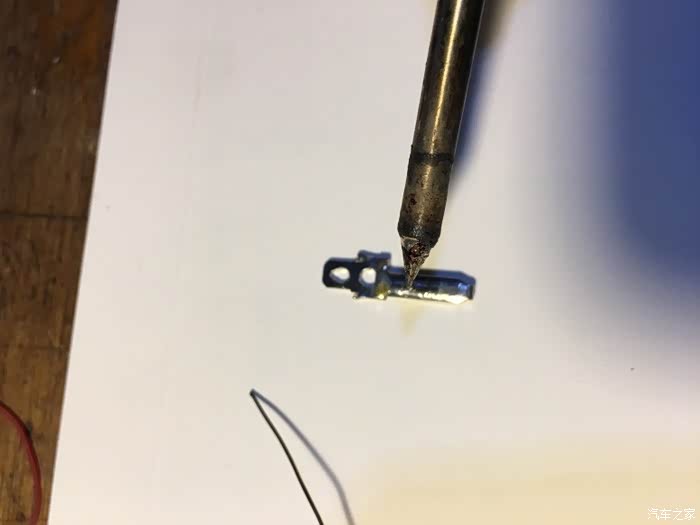

因为新游丝带的插头都是母头(被插的),车上原来带的插头也都是母头,所以需要其中一根线改成公头(插母头的),这时候白光烙铁就用上了,

因为新游丝带的插头都是母头(被插的),车上原来带的插头也都是母头,所以需要其中一根线改成公头(插母头的),这时候白光烙铁就用上了,

因为新游丝带的插头都是母头(被插的),车上原来带的插头也都是母头,所以需要其中一根线改成公头(插母头的),这时候白光烙铁就用上了,

因为新游丝带的插头都是母头(被插的),车上原来带的插头也都是母头,所以需要其中一根线改成公头(插母头的),这时候白光烙铁就用上了,

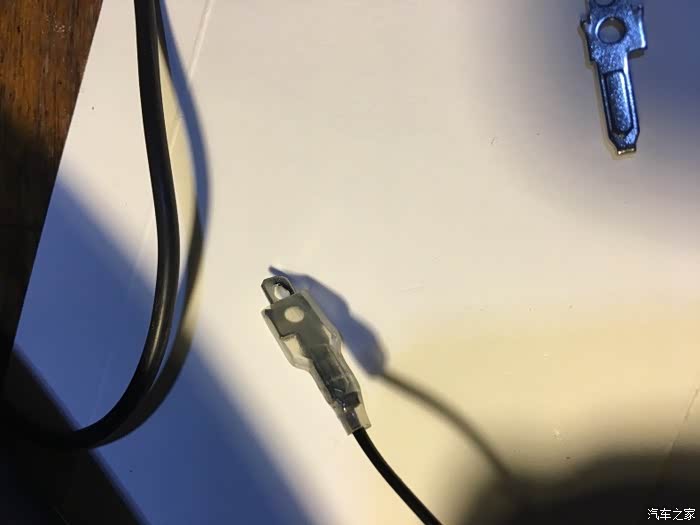

插头做完就是这样子

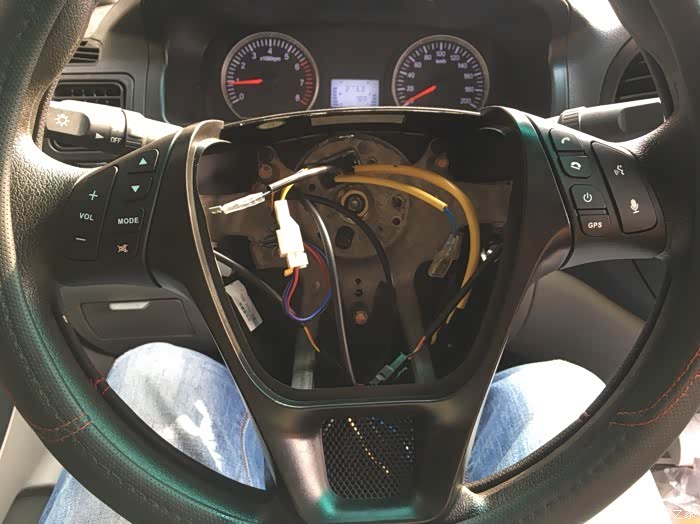

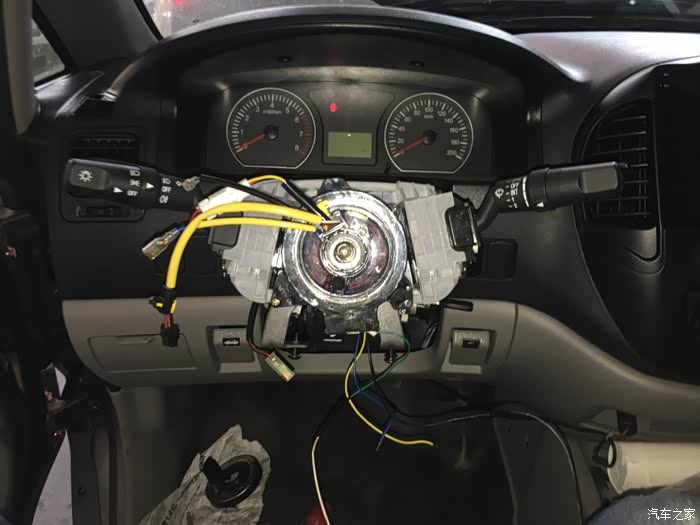

安装完了就是这样,一共12个按键,能用其中9个,剩下的冲突,我再修改试试看看

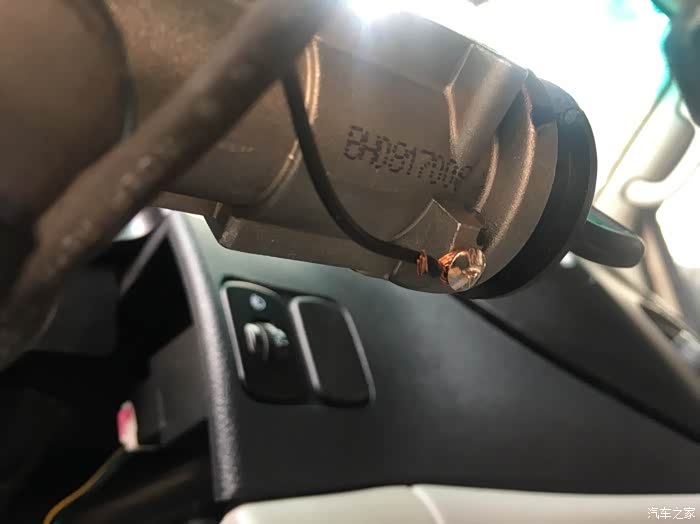

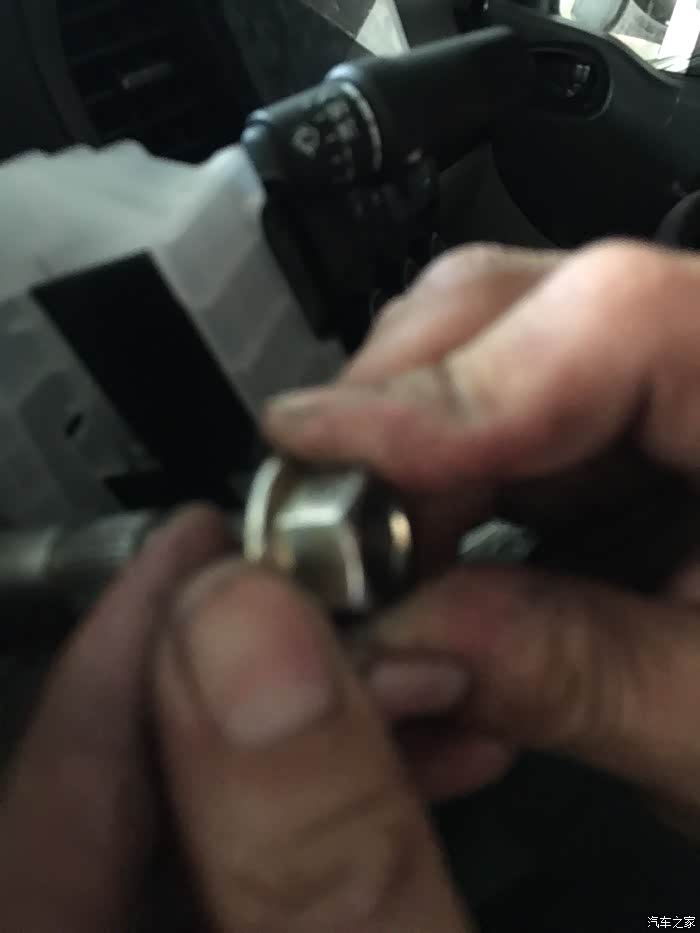

地线我没有破线,我直接连接在了锁头上

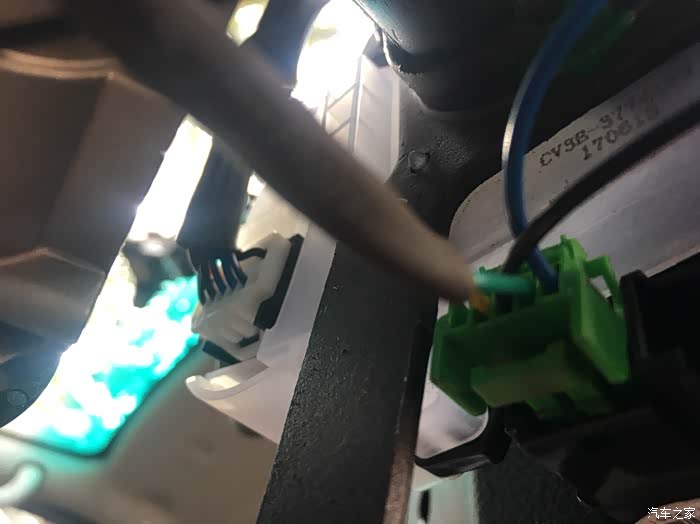

这个绿色插头就是我之前说的插头我没有一模一样的,找了个替代品

这就是游丝更换完之后方向盘的外观

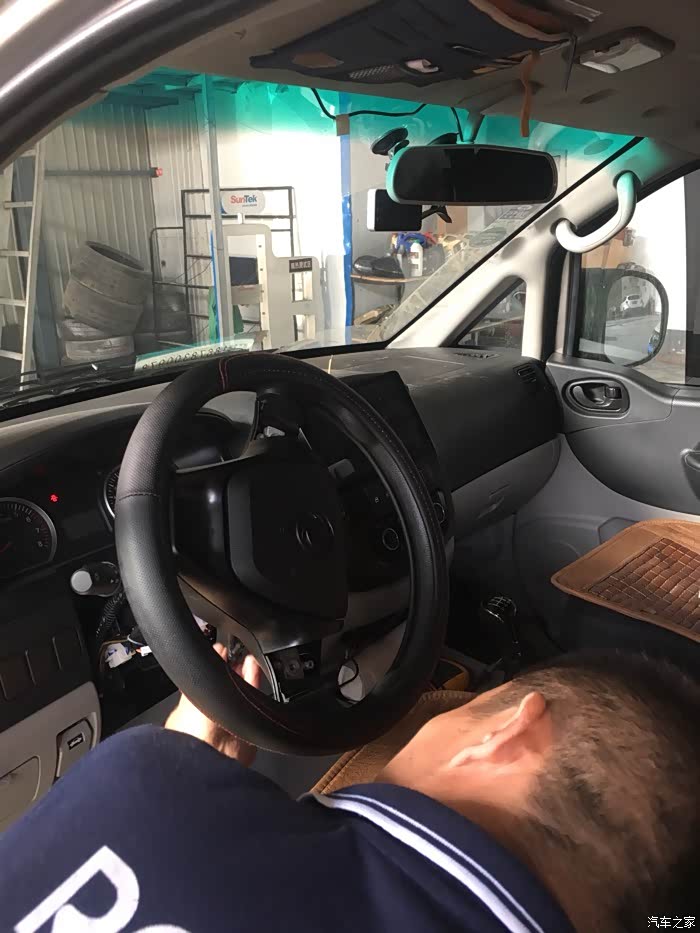

上路试验好方向之后拧紧螺丝

顺便顺好自动大灯的线路,然后安装护盖

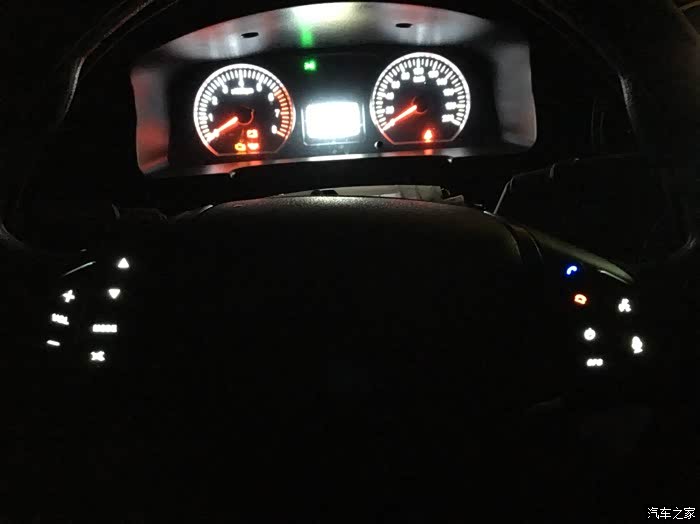

方向盘灯我是连接的功放控制线,相当于ACC了,一开机就亮。

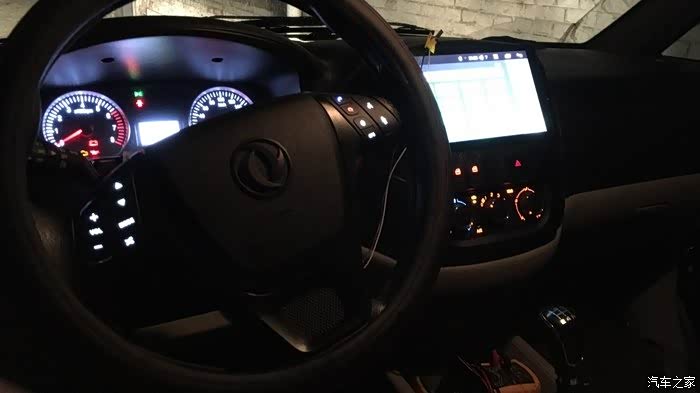

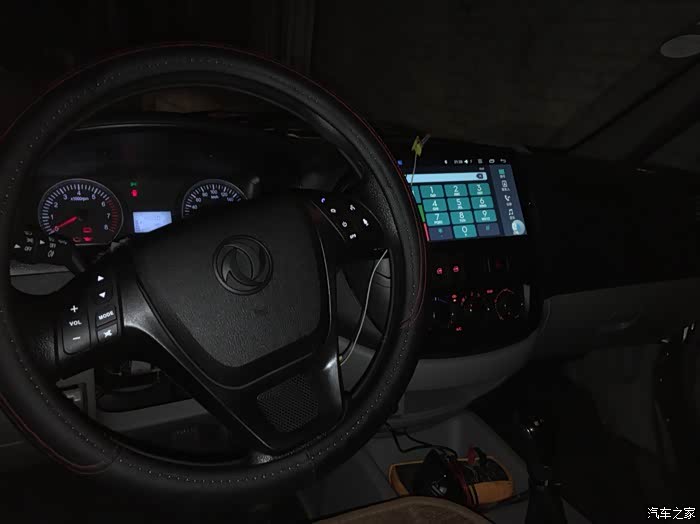

晚上就是这个效果,这个导航如果静音键长按的话,可以关闭屏幕的显示,声音不影响。
