宋Pro原厂行车记录仪模块安装
这个原厂的记录仪模块还真是费尽周折，从一开始打算安装准备配件开始到最终安装完成历时一个半月最终圆满完成。效果也很不错，就是所花费用由于一些特殊因素超出原先计划了。不清楚怎么拆档位盖板的可以参考我的这个帖子来拆https://club.autohome.com.cn/bbs/thread/5cdb45352339bc0e/83956375-1.html
本次安装记录仪需要的配件及费用：原厂记录仪模块780元（全新），订做的线束600元，带以太网的USB模块150元(拆车)。模块从淘宝订就差不多等了25天，模块到了以后又到处找对应的模块插头，线束，以及接线方法。当然在这期间也发生了许多比较有趣的故事，结识很多志同道合的朋友，以及各路改装大神。最初的打算是了解接口定义，备齐需要的东西，然后线束自己做，但是从记录仪模块到手后才发现事情没有当初想象的那么简单！记录仪模块需要用到以太网络与主机通信。扶手箱的USB模块就要更换成带以太网络的模块。线路还需要通过网关控制器传输信号。这些对应的插头才是问题，这些插头除了在一些卖拆车件的地方能淘一淘，其他渠道根本找不到相同的插头，当然产业化的订做就另当别论了。所以最终无奈放弃了自己做的打算。经过各处询问找了的一个专业改装的老板订做了一套线束，由于宋Pro是新车型，估计没什么人安装过，所以能够参考的资料也十分有限。都是摸着石头过河。所以特整理出来供大家参考。后续等哪时原厂电动尾门做活动有优惠时也弄一套来装一下。
Ps:鉴于很多车友觉得太复杂，动手能力不行，离我这边近的车友条件允许的想安装的可以自己带上配件过来找我，我可以免费帮大家安装。
本次安装记录仪需要的配件及费用：原厂记录仪模块780元（全新），订做的线束600元，带以太网的USB模块150元(拆车)。模块从淘宝订就差不多等了25天，模块到了以后又到处找对应的模块插头，线束，以及接线方法。当然在这期间也发生了许多比较有趣的故事，结识很多志同道合的朋友，以及各路改装大神。最初的打算是了解接口定义，备齐需要的东西，然后线束自己做，但是从记录仪模块到手后才发现事情没有当初想象的那么简单！记录仪模块需要用到以太网络与主机通信。扶手箱的USB模块就要更换成带以太网络的模块。线路还需要通过网关控制器传输信号。这些对应的插头才是问题，这些插头除了在一些卖拆车件的地方能淘一淘，其他渠道根本找不到相同的插头，当然产业化的订做就另当别论了。所以最终无奈放弃了自己做的打算。经过各处询问找了的一个专业改装的老板订做了一套线束，由于宋Pro是新车型，估计没什么人安装过，所以能够参考的资料也十分有限。都是摸着石头过河。所以特整理出来供大家参考。后续等哪时原厂电动尾门做活动有优惠时也弄一套来装一下。
Ps:鉴于很多车友觉得太复杂，动手能力不行，离我这边近的车友条件允许的想安装的可以自己带上配件过来找我，我可以免费帮大家安装。
原厂正品配件
原厂记录仪模块

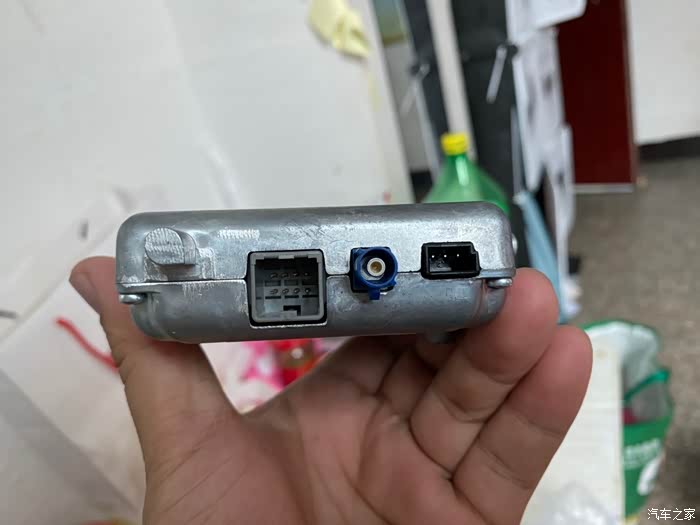

模块接口
模块共计三个接口
卖模块卖家发的线束，当初还有点小激动，以为又原厂的线束呢。结果到了一看是隐藏式记录仪的线束
空欢喜一场，目前此线束已退。
这才是配套线束本尊
没有订做线束前，为了找记录仪的插头，索性买了其他车型带线束的记录仪模块，又花费了好几百。
这个貌似是唐上面的记录仪模块，当时看着模块也很新就一起买了回来。后面订做了线束后这个完全用不上了需要的车友可以私信转让。
需要的车友可以私信转让。
左侧为原车USB模块，右侧为需要用到的USB模块。
接口多了两个接口
USB模块内部构造
原车都有记录仪的卡位

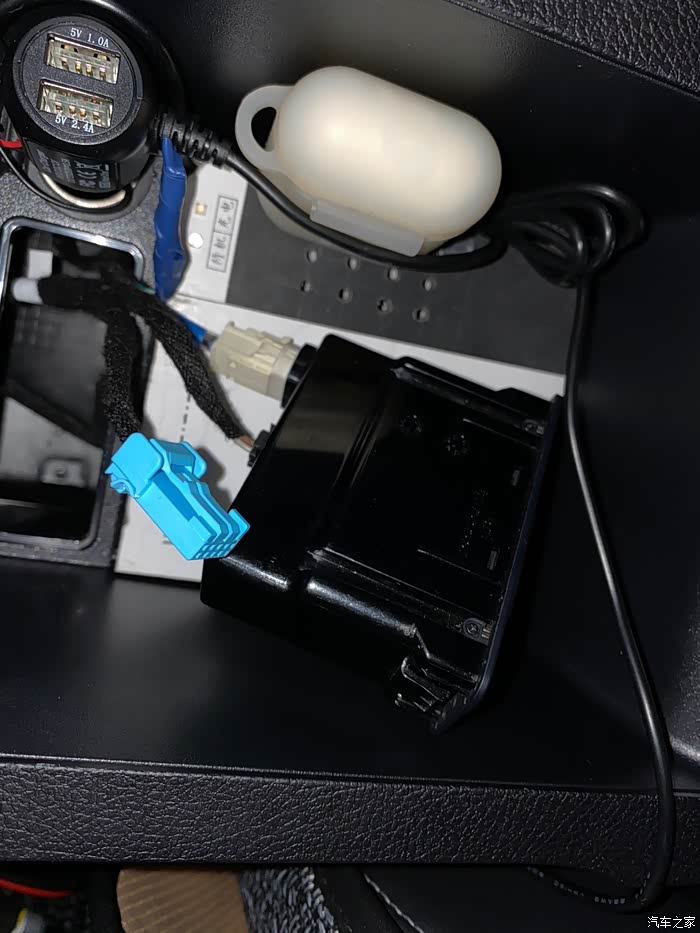

对照卡位卡好原车记录仪模块后插好线束就可以盖上这个盒子了。
拆除档位盖板，开始施工嘻嘻]
先拆除扶手箱内的原车USB模块
这里需要说明的是，原车模块的插孔跟需要用到的模块插孔略有不同，原车的多了图中圈出来的一个12V供电，这个到时需要用美工刀切掉的。不然是插不进改装的模块上的。这个12V由于是长电，所以切的时候要小心。
插头切除旁边12V电源插头后的效果
这个就是600订做的线束了
线束里包含了此同轴视频线
每个插头都注明了是接哪里的。
线束各接口及走线。此原图借用自汽车之家。
网关控制器插好转接线束后的样子。位于手套箱后方，要拆掉手套箱才可以看到。
整理好的线束及走线。
这里走线要固定好，免得碰到白色的空调出风切换装置。
中控下方走线，固定好线束。
副驾手套箱上方走线。
此USB模块尺寸跟原车一样大，非常赞，不需要挖洞了，无损安装，非常好👍
唯一美中不足的是老板的线束里没有添加USB模块的背光电源，原来切掉的那个12V又是长电，接上后背光会24小时亮着。怕是对电池不好，所以我又从扶手箱点烟器那里接了12V供电给模块背光，这下就完美了。

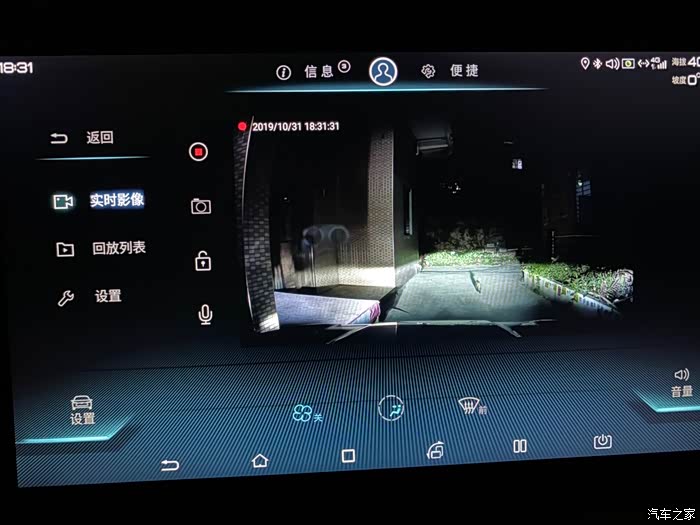

至此，布置好线束及固定位置，插好所有插头后，就可以准备通电了，通电后系统会提示重启，此处等待系统重启不要做其他操作。重启完成后会桌面上就会自动显示记录仪app图标。
原厂的是1080P的清晰度，夜晚效果要逊色于那些市面上的品牌流媒体记录仪，但是绝对够用就是了。
回看录像很方便，默认2分钟一段，也可以导出，通过微信等方式分享。
完工
有任何不明白的车友都可以问。有时间都会给大家做出解答，谢谢。由于不能直接发线束配件的链接，违规，所以需要线束购买链接的车友可以私信我。
