骐达的点点改动——自己动手加装倒车雷达（多图，版主给精否）

自从上次被那个可耻的女人讹了之后，顿时觉得还是应该装一个倒车雷达的，人总有懈怠的时候，实际中也会出现车内不能看清车后方的情况，于是双11迅速在某宝上购买了某将军牌倒车雷达（不是广告，版主介意我可以打码），话说某宝成交额真大阿，感觉电商有整体取代实体店的趋势，上个图吧先。

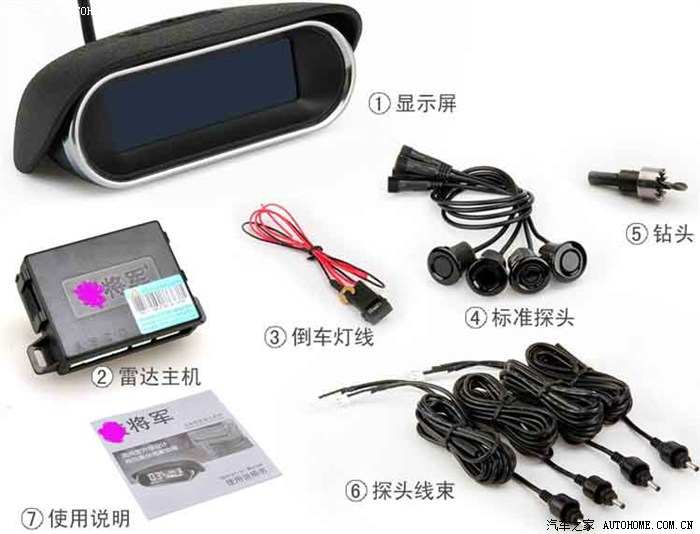

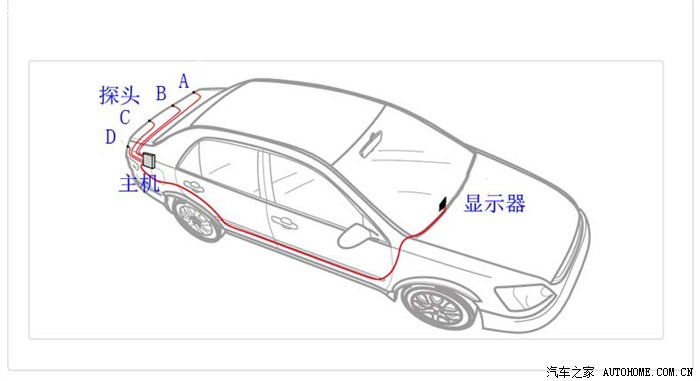

全套设备，1放车头，2放后备箱，3连倒车灯取电，4钻孔插入，6连探头，另外1屁股后面有一根长长的线从车身经过如下图：

安装之前在网上看到几乎所有车友都是主机安在车后右侧，显示器后面那根线从车身左侧走线，然后将显放到车头左侧。因为我自己是用车头左侧A柱和中控台交角作为车身在路上位置的参考左点，这样布线就会影响我的驾驶习惯，另外主机放在车身右侧内饰板里面，假如哪个探头坏掉了，需要更换，还要重新拆车后内饰，太麻烦了，所以综上考虑，我选择将主机放在备胎后面、内饰板外面，而1后的线从车身右侧走，经过副驾放在车头靠右侧。

这样放，所有内饰板复原后，主机包括每个插头还能随意拆卸，任何线头都可以随意更换，如下图：

下面正式开始，先上作案工具：

万用表和电钻，特别介绍这个电钻，小巧而给劲，用起来相当方便。

齐全吧，不过这是单位的。。。。。好吧，这个才是我的工具箱。

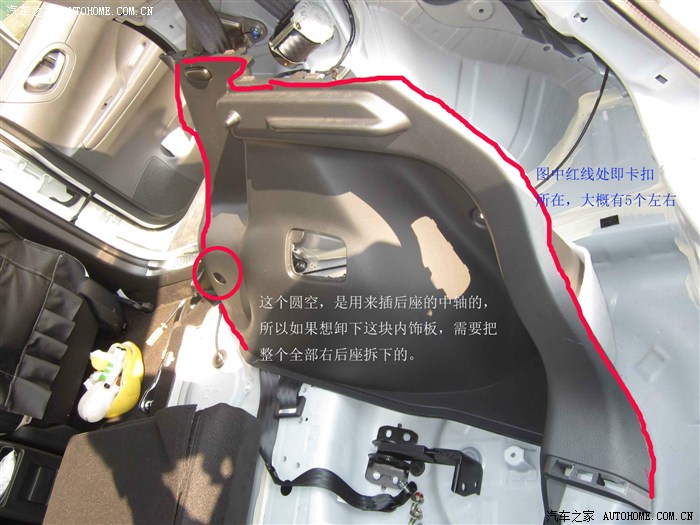

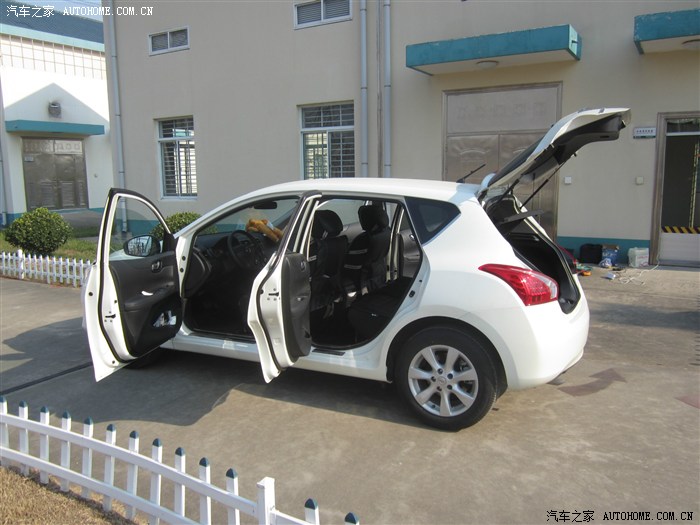

上个五门齐开，我的车型是2011款CVT舒适版骐达，生产年份是13年9月，因为看很多车友的骐达是2011款但是车后内饰板分布却跟我不一样，所以特地说下自己的车型、生产时间，仅供参考。我的达达车后侧的饰板是一整块，所以想要拆下来必须还要把后座全拆掉，如图：

就是这个中轴孔。

整块内饰板简直是坑爹阿，其实钻孔、走线、测试也就用了半个小时，但是拆后座、拆内饰板、再复原用了3个小时阿，因为没有专门的塑料卡子，只能用螺丝刀缠胶布再加上楼主粗糙的大手，一点点掰下来，毕竟是自己的车子，生怕那块卡扣断掉，这也是我不想去外面美容店装的原因，听说外面的师傅干活都是“咔咔咔”！！

辛勤的螺丝刀

好吧，我们开始第一步，拆后座垫。

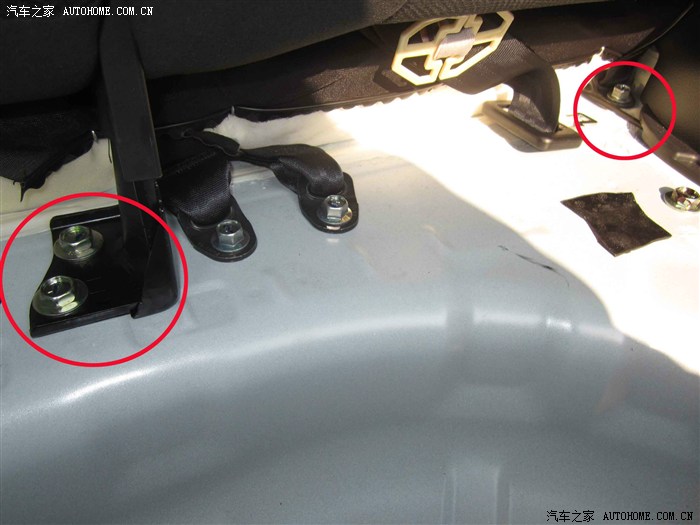

图中左侧红圈即为固定右侧座位的螺栓，剩下的3个小点的螺栓是固定安全带的，拆不拆无所谓。

拆掉上述螺栓后，在右侧座垫下方两角处掀开又能看到四颗同样大小的螺栓，拆掉，然后再拆右侧固定在车上的拐铁，之后就只有卡扣固定右侧内饰板。

我也来露个脸

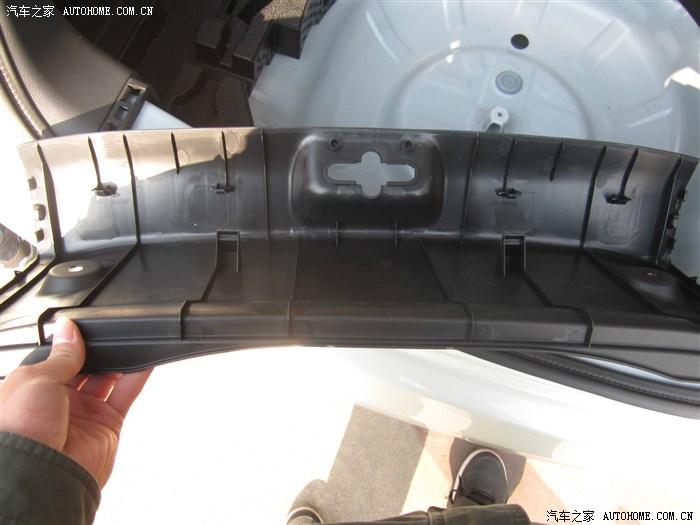

然后拆后备箱门正面这块板子，此板全为卡扣固定，所以拿塑料卡或者用手（呵呵，很疼的哦，楼主不骗你），沿着这块内饰板走一圈，拆下。

然后拆右侧内饰板，这块板子上有两处卡板，有两处卡扣，卡板随便拿个卡片就能取下，要说明的是，图中圈3中有两颗螺栓，是用来固定右侧倒车灯的，也就是我们给倒车雷达取电处。

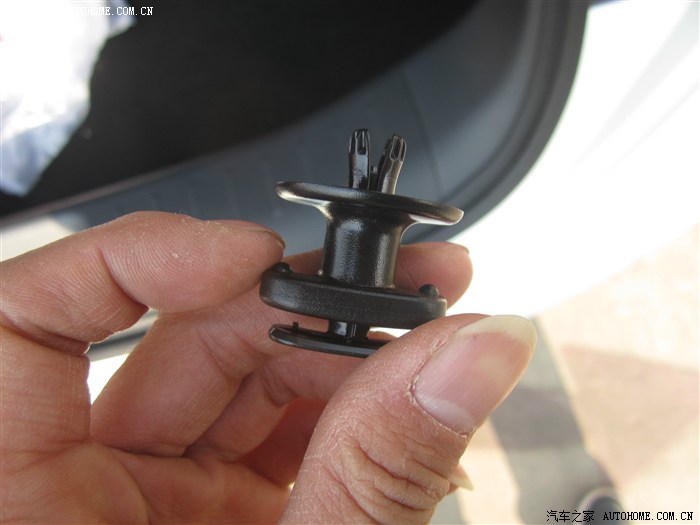

圈1中的卡扣是用尖端去顶下正中的小圆圈，圈2的卡扣是用尖端去撬陷进去的那里，从网上找了个图，方便大家看。

好了，拆掉后座中轴和这两个明扣，剩下的就是暗扣，车友们沿着整块板的边沿，慢慢去找到那几个卡扣，用巧劲掰开，千万别暴力拆解。。。。。。

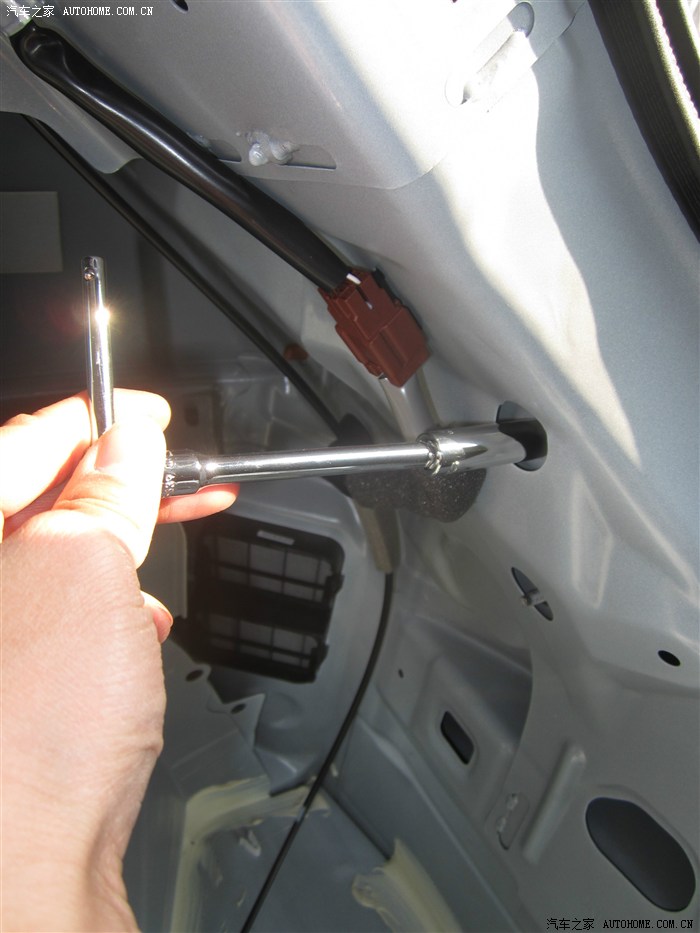

拆掉内饰板之后就是图中的样子，右圈中是两处螺栓，固定着后倒车灯，拆掉，左圈中是取电处与主机盒连接线的通道。

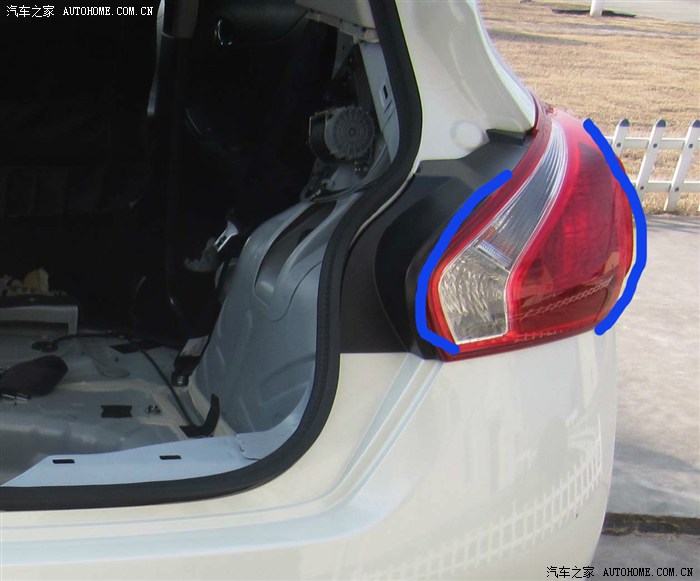

拆掉这两个螺栓，就能拆后车灯了，抱着车灯两侧画蓝线的地方慢慢地往外拉就行，但是千万别太使劲，因为车灯内有根线连着，别把线拽掉。给大家上张下掉的灯图，从图中可以看出，此灯左侧由两个螺栓固定，我们已经拆下，右侧是两个尖端插入。

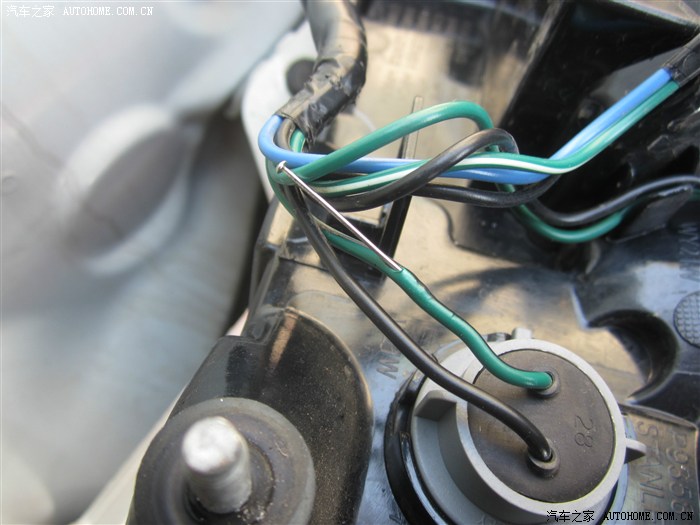

右后车灯内总共有3个小灯，自己倒下车，让朋友在后面看下就知道哪个是倒车灯，在我的图中应该是最左侧那个，这个灯有两个线，正极是黑绿色，负极是黑色，不放心的同学自己拿万用表量下，然后取电，嘿嘿，我的取电方法比较奇葩，如图，找一根大头针，烧热了之后迅速插入，很滑的嗖就进去了，如果不烧一下，要费不少劲。

将随倒车雷达送的正极红线剥开一点，绑到大头针上，然后拿电工胶布缠好，这里提醒下车友，尽量买那种好点的，贵个一块钱，耐热性好很多。

淘宝上某将军送给我的给主机盒接电的线真的是好短阿，我从单位废旧电脑上拆了3根线接上了才够，然后把负极线从图中那个黑色框框中送出来，在车上找个螺栓接上，电源部分走线完毕，下一步开始打孔。

拿卷尺量好距离，我的是横向先确定两侧两点距拐角8cm，这两点间共153cm，分作3等份，考虑到中间应略宽，所以中间两点向两侧各移了5cm，纵向距地面取了52cm，画好点之后拿白色的电工胶布贴好，这样是为了钻孔的时候尽量减少在塑料件上钻起毛刺，如果车友没有胶布也无所谓，钻完之后用刀子刮一下就好了。

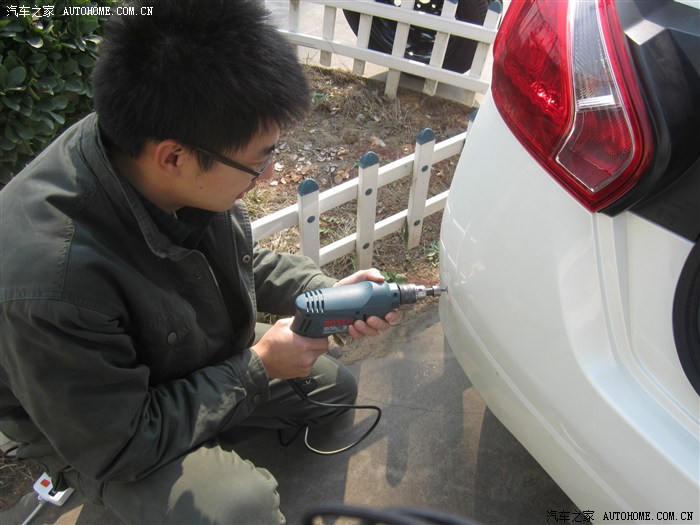

开钻

钻好的四个孔，呵呵，手艺还是可以的。

这是钻下来的塑料，好心疼了。。。。。

分别把四个雷达探头从孔里按照A、B、C、D线插进去，然后再车底用扎带扎好，为了防止车底石子飞起把线给磕破了皮，我又缠了一层黑色的电工胶布，我是不是想多了？然后把四根线一起从车底那个防共振的胶皮孔里穿进去。

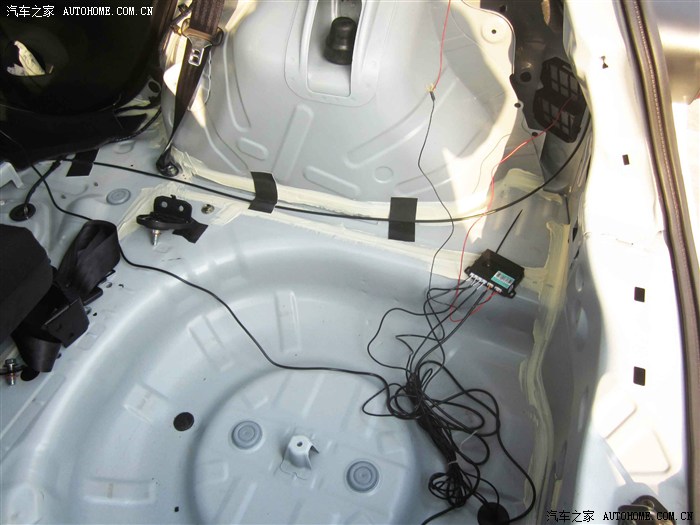

穿进来之后再按照A、B、C、D在主机盒接口插进去，多余的线用扎带扎好再用胶布粘在后壁上，图中可以看出来，备胎后面还有好大的空间，内饰板装上之后，这个位置也是不遮盖的。

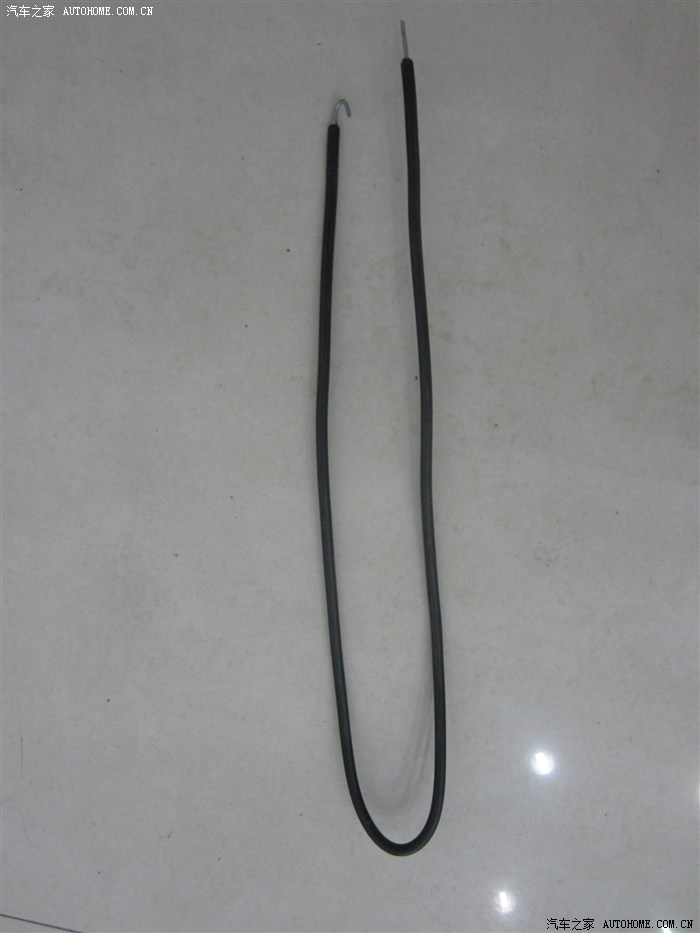

之后开始布1显示器那根线，这时候就要用到这个东东，又黑又长，哈哈，短接线君。

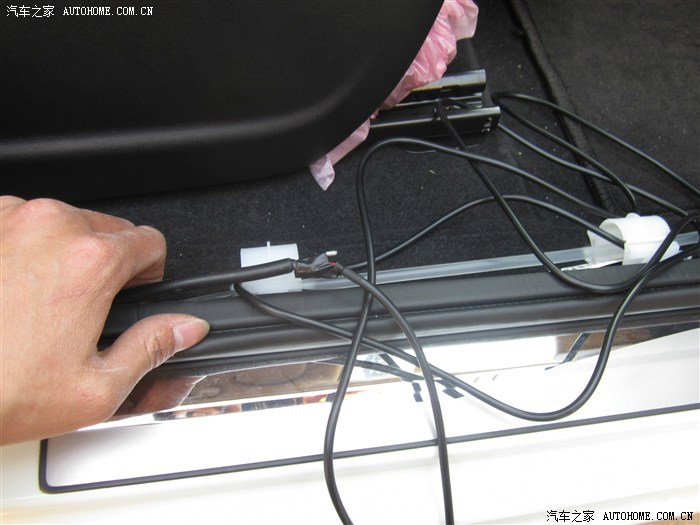

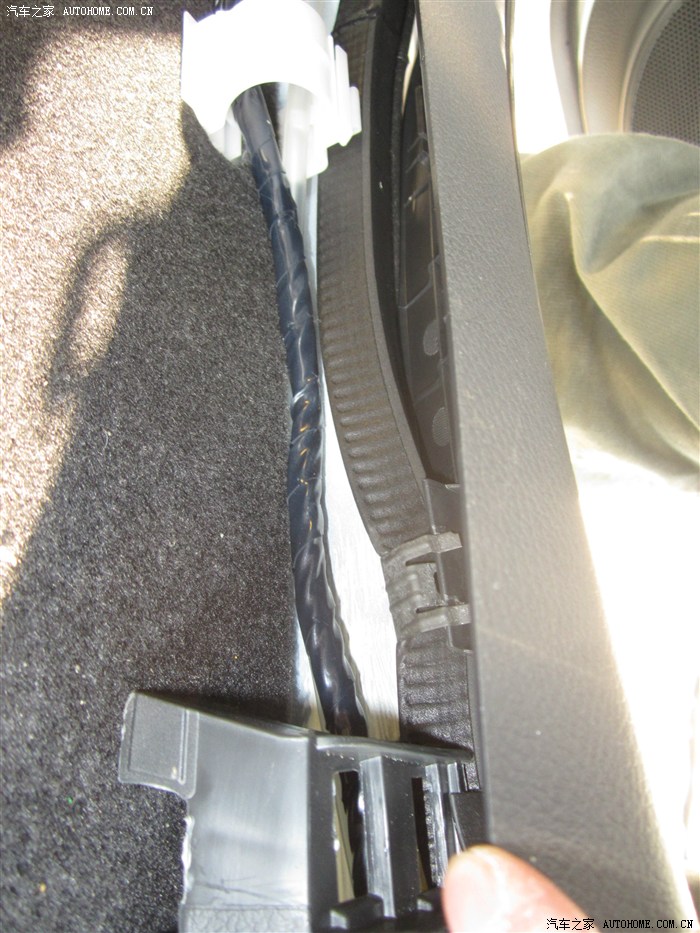

此君柔软了一比阿，随便变形，特别适合在车身右侧踏板处走线，把线头用胶布粘在短接线一头，然后顺着踏板插入，一把到底。

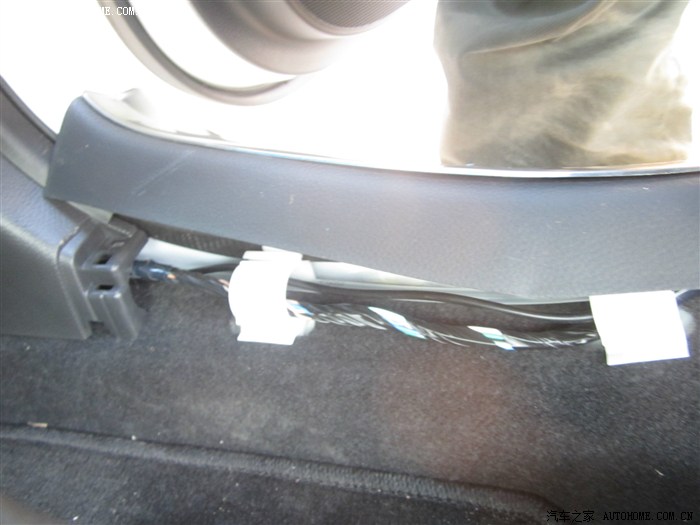

前踏板处
