一步一步教你安装哈弗H6无线4头倒车雷达

TB回来的,其它没有了.....没有了就是冇的意思！。。。。。

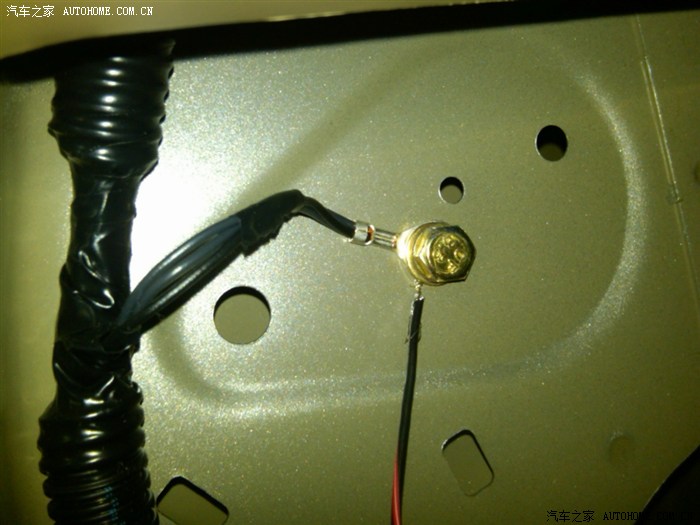

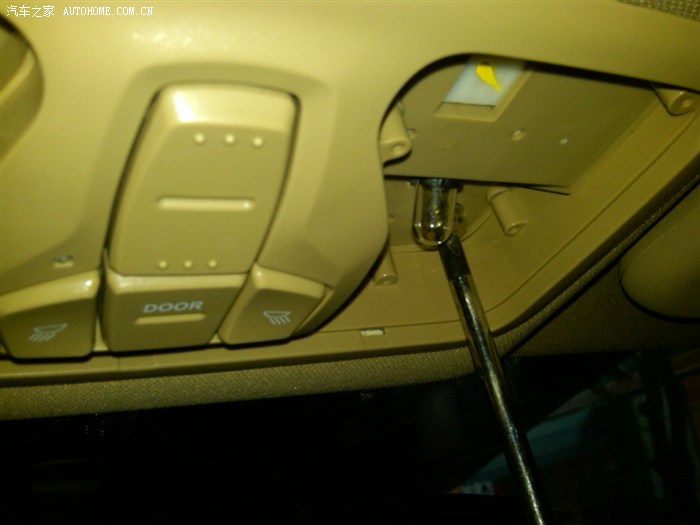

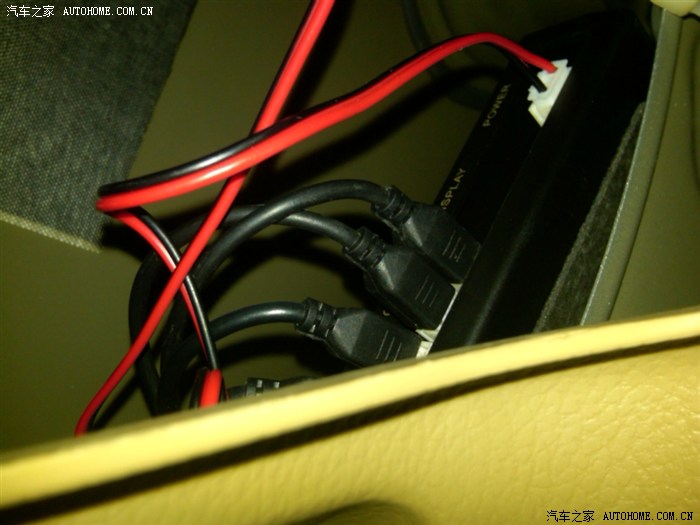

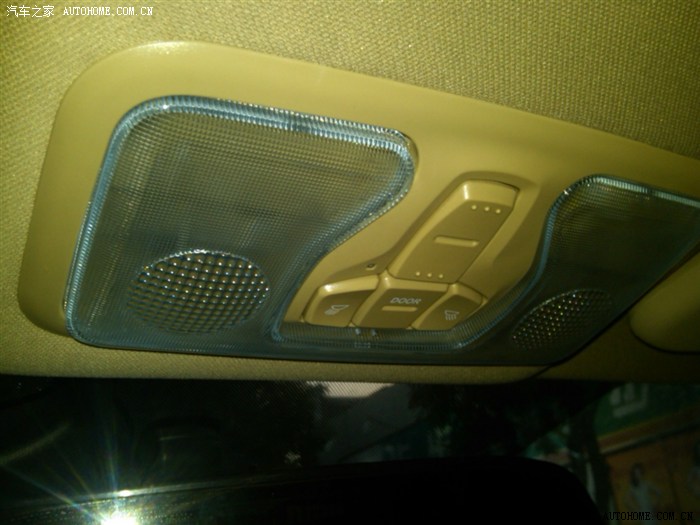

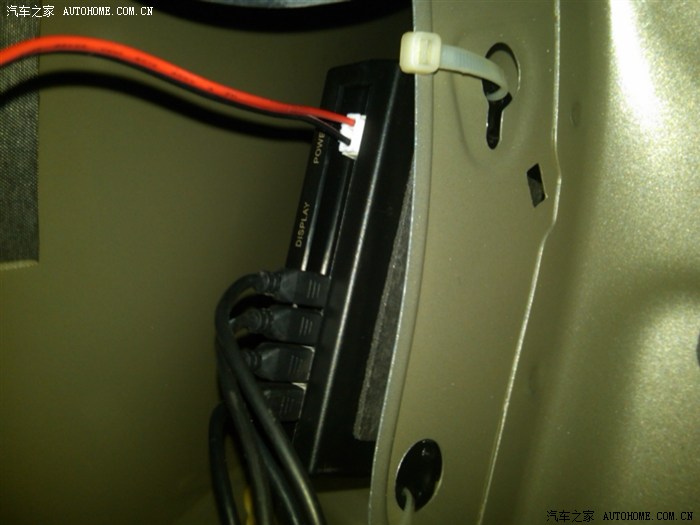

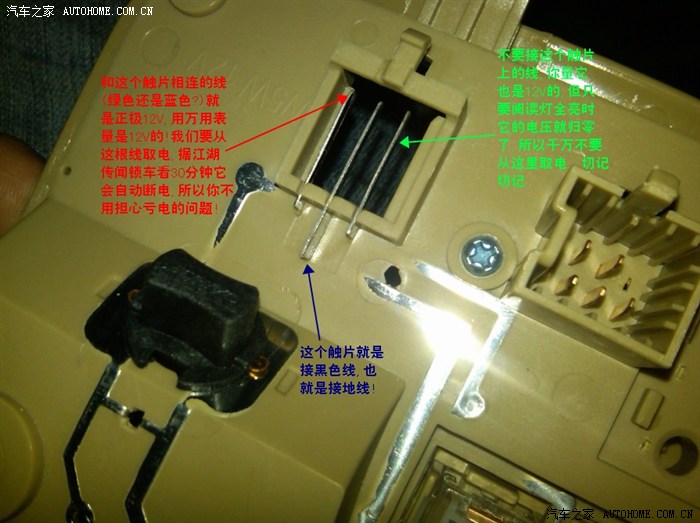

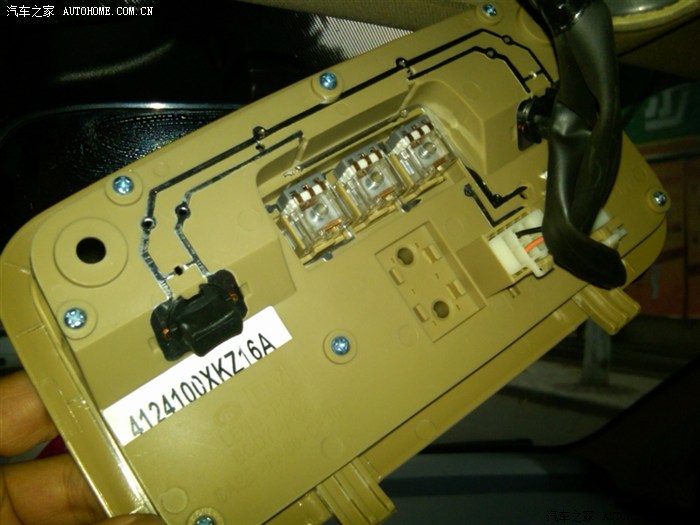

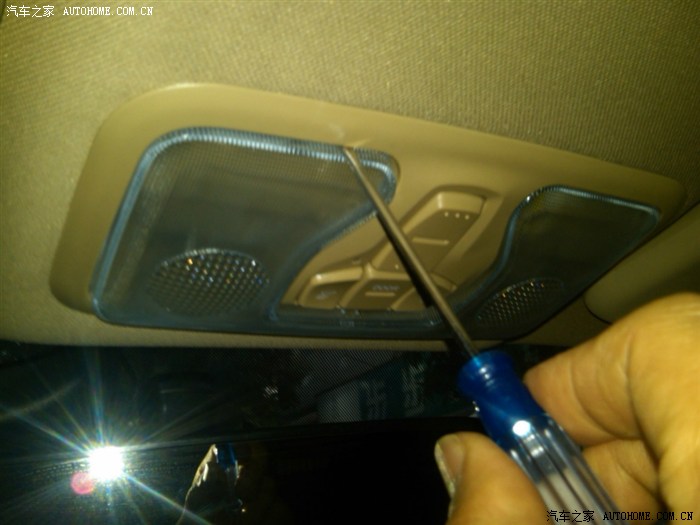

PS：回答阅读灯取电会亏电吗？有人回答了，且实验过了 http://club.autohome.com.cn/bbs/thread-c-2123-14386148-1.html?owner=1

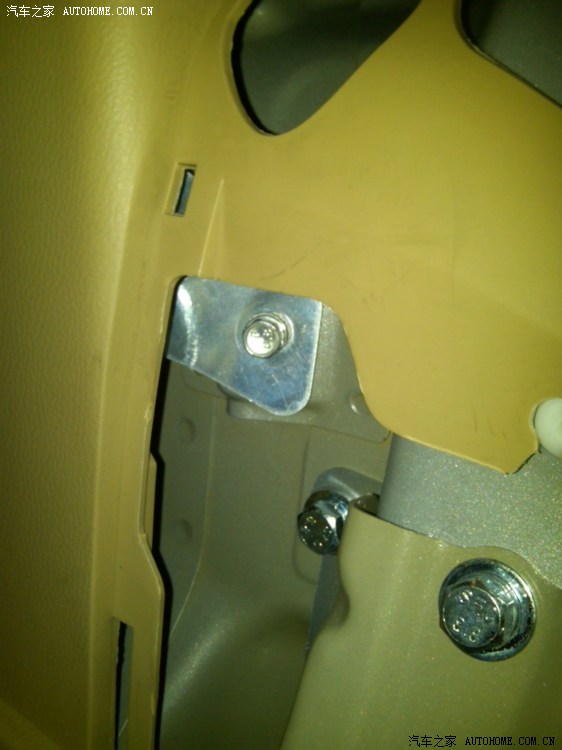

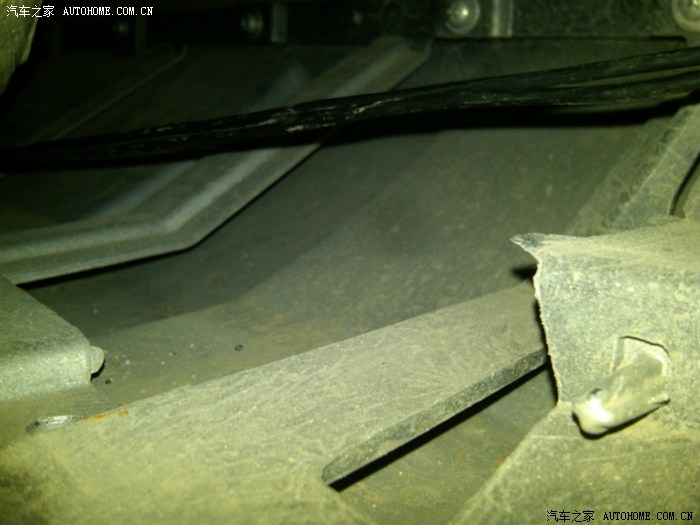

PS：36楼有某位弗爷装探头时钻到雾固定脚位的图片，在此借用一下，还望这位弗爷不要介意

一早就收到包裹了,包装得很好,很期待吧?那您慢慢看!

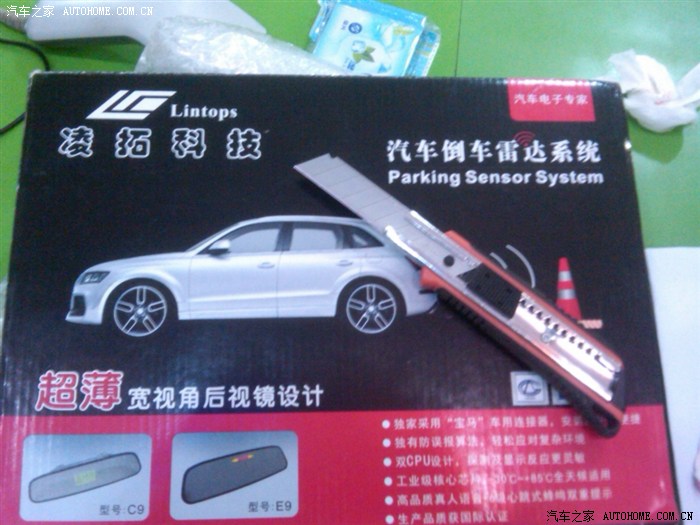

重点不是墙纸刀

里面的包装,也很专业,山寨的应该做不了吧?

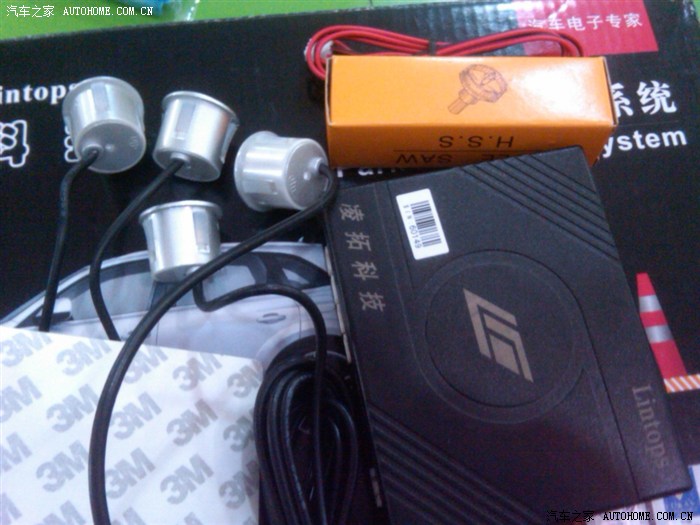

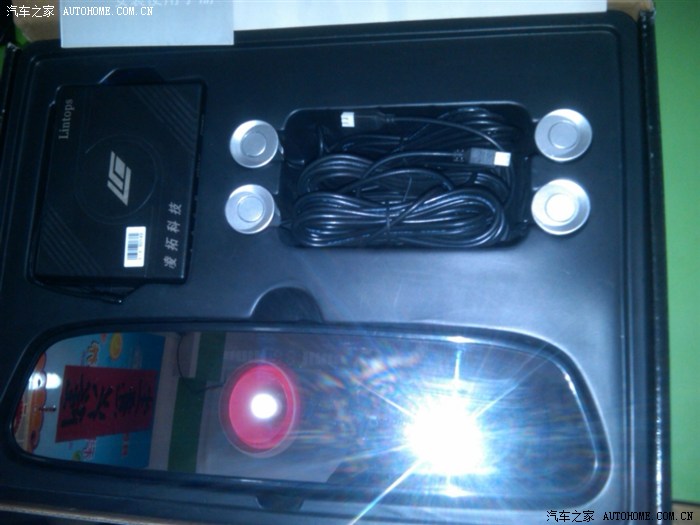

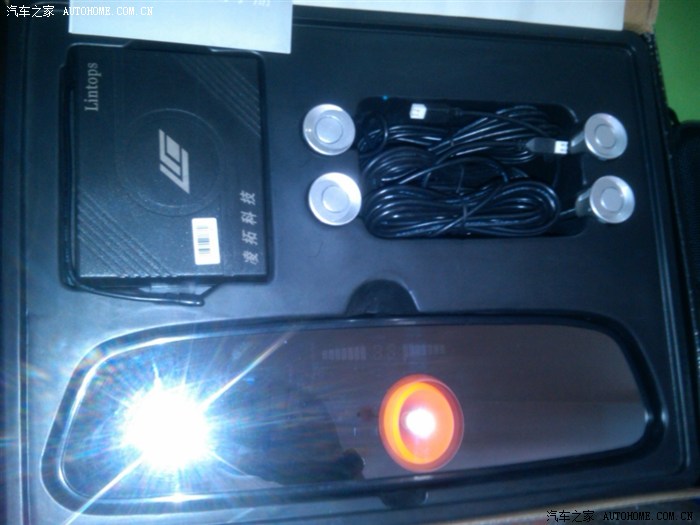

里面的包装 ,显示屏(就是接收端),发射主机,四个探头,做工还不错哦!

上面黄色盒是钻头,红线是电源线,3M双面胶,这个不要相信是正品

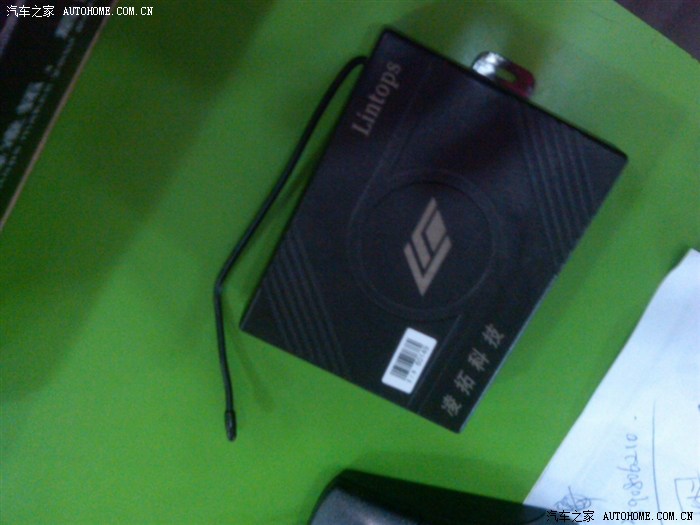

主机特写,如果你不明白那根黑色线是什么,你问楼下吧!

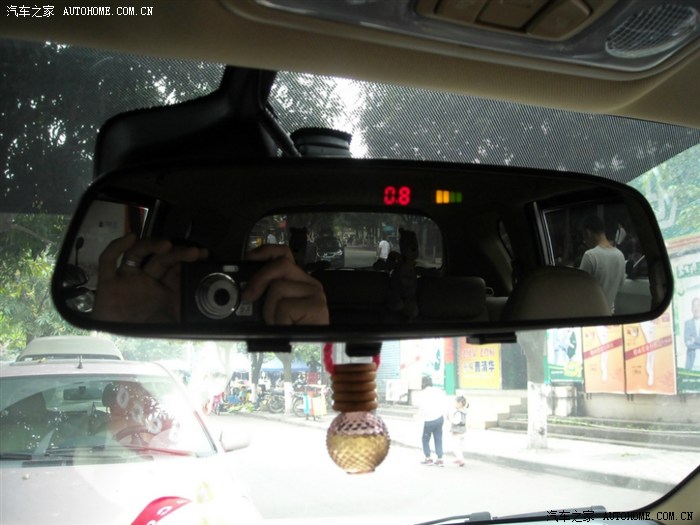

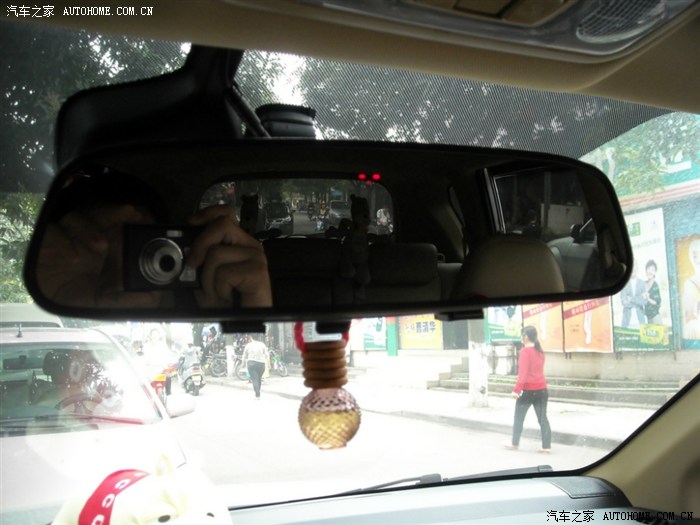

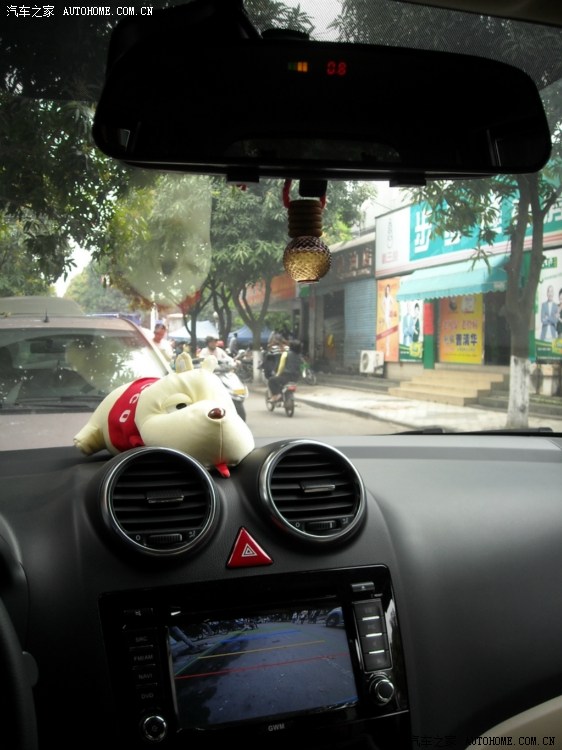

前端接收部分,拆开了看看,很好玩啊,还有接收显示屏比我原来的倒车镜要长粉多啊,原本想加一个长一点的镜子,这下好省下买镜子的钱了,一举什么得来着??

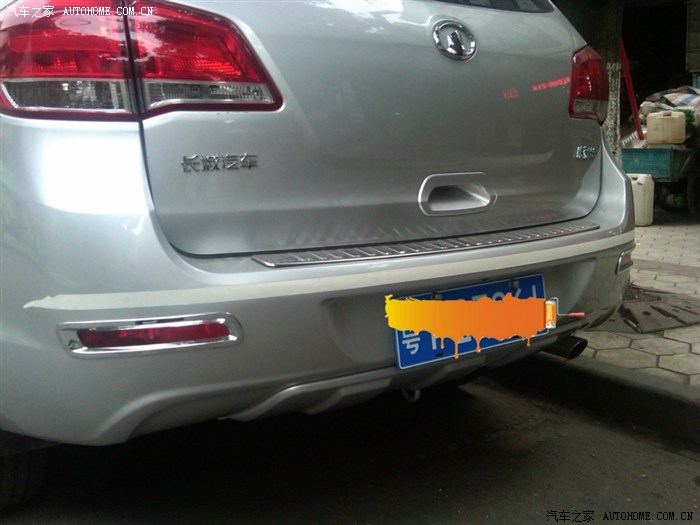

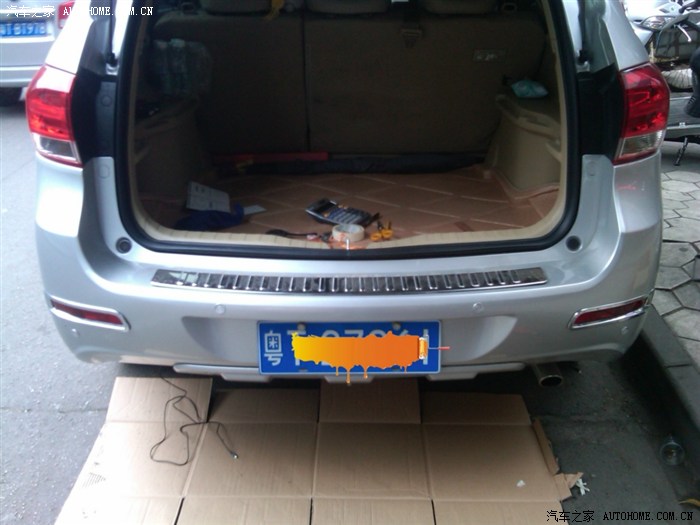

开始动工吧,其实最难的是定位,参考巨能的网络,还有家里以前装修剩下的美纹纸,正好派上用场,这叫物尽其用,而且可以保证不弄花俺家的小弗弗!还有一点就是它可以很容易定好一直线,至于其它地方叫什么纸我不清楚,我们这是这么叫的,这叫村头村尾不同话!

不同角度来一张,我尽可能让各位弗友看得清楚明白放心!左侧的斑马哥只是路过,不用理他!

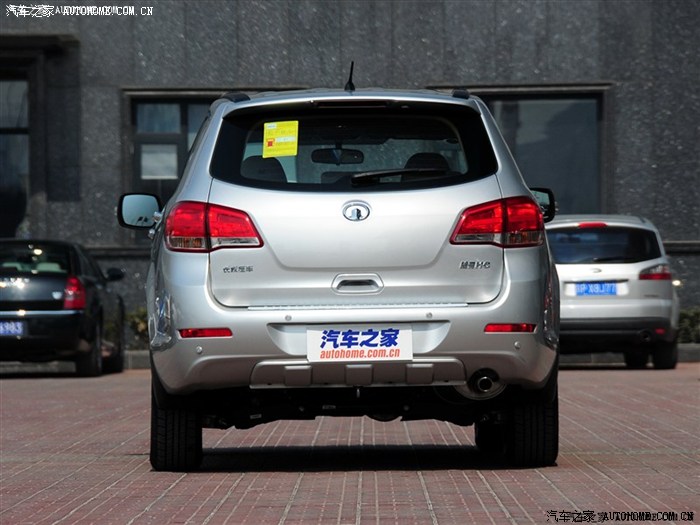

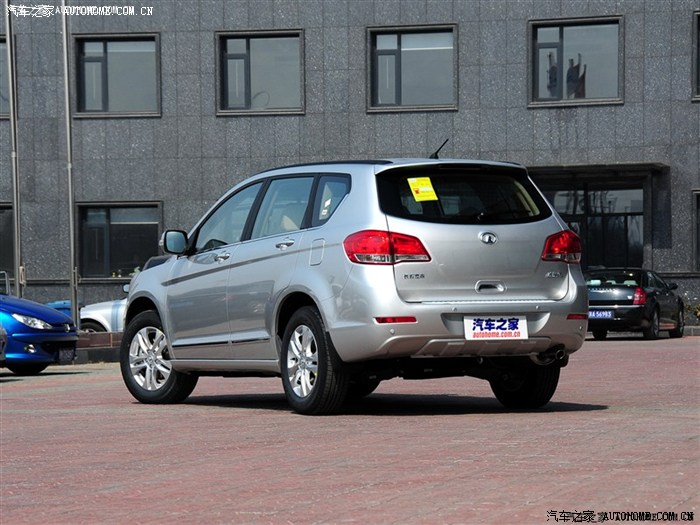

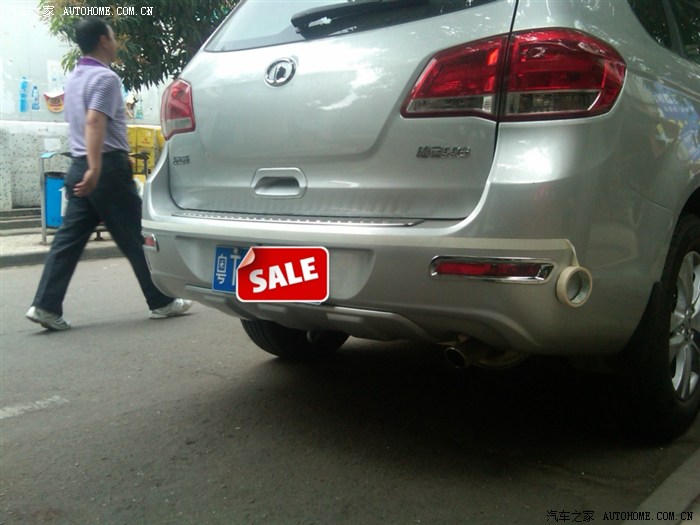

汽车之家的图片,我要的是这个安装效果,这是为什么呢??你可以搜一下谁家的H6装雷达时把雾灯固定脚钻坏了??你就知道师傅我为啥要这么做了,还有你为问为啥不找人装?

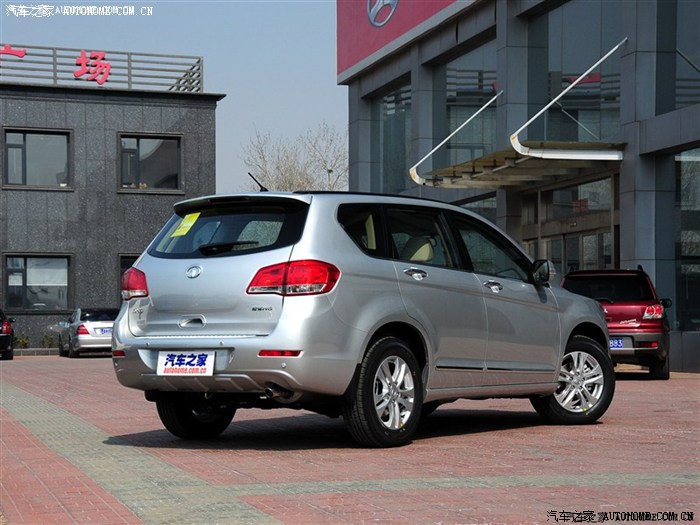

官方图片的右侧安装效果 ,我就是参考这个来的

左侧效果,决定了,要的就是这个效果!!

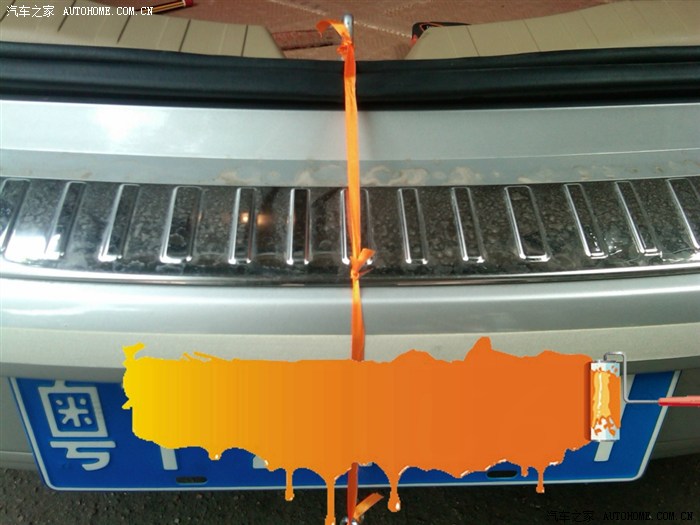

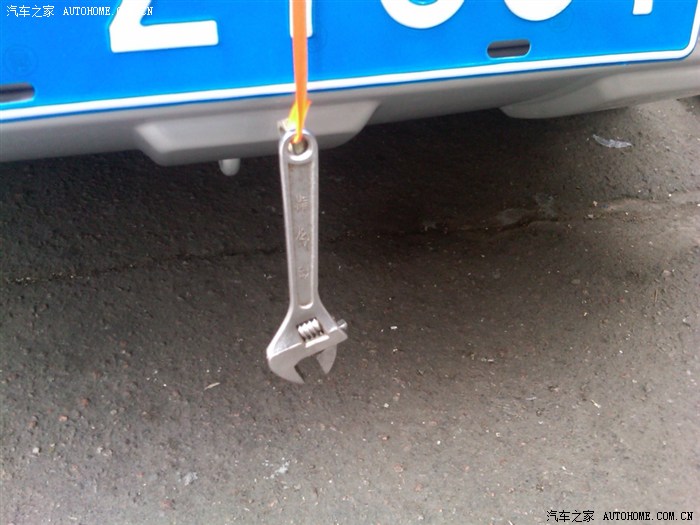

定位中线,这个工具还是很有特点的,难不成你去买一个?为了能省则省的原则,我还是在下图让弗弗们看得明白点,往下看!

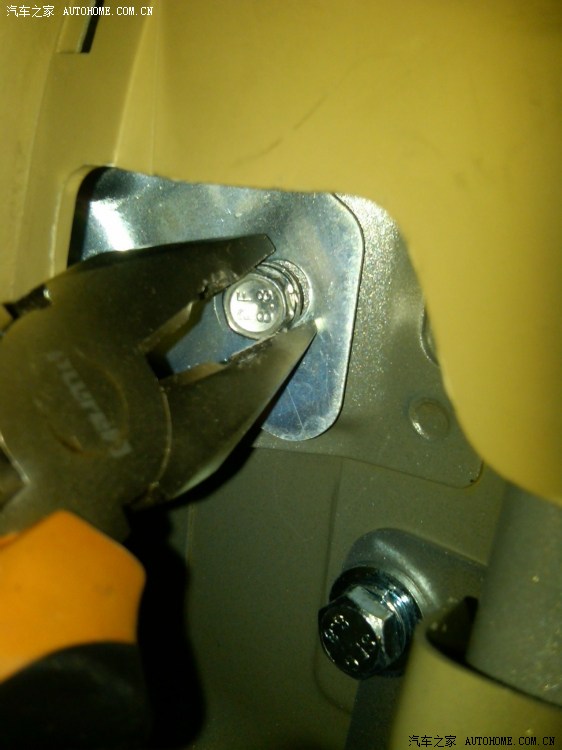

这扳手跟了我有十年了,很小很精致的,不卖!

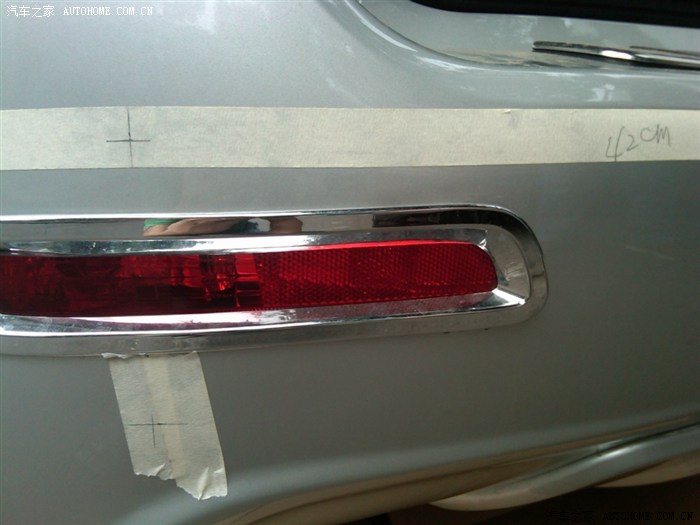

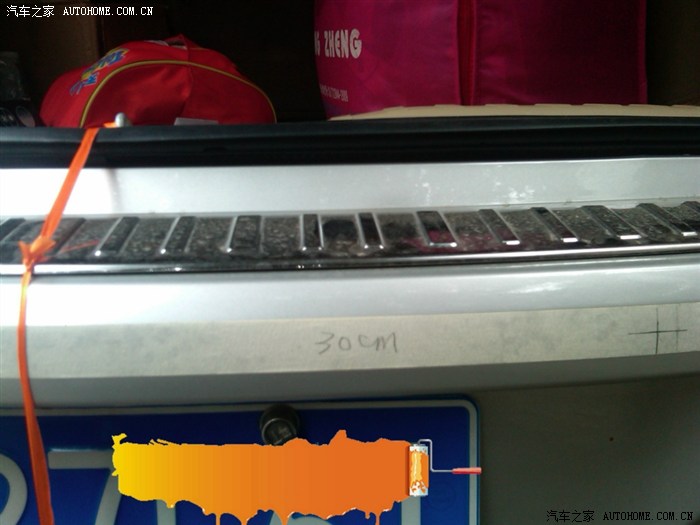

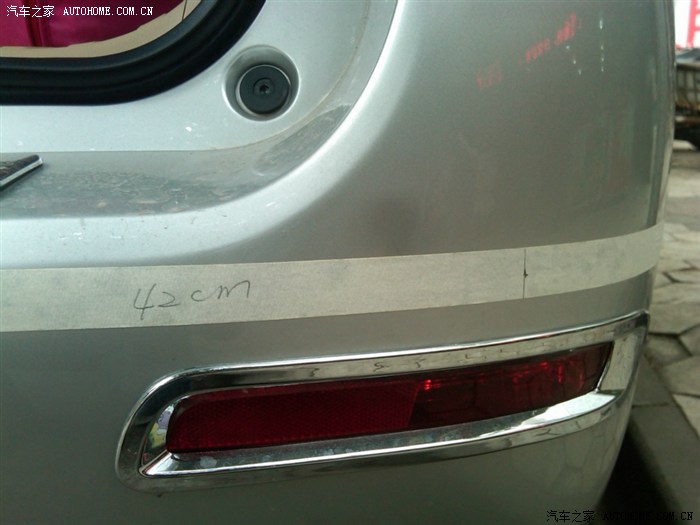

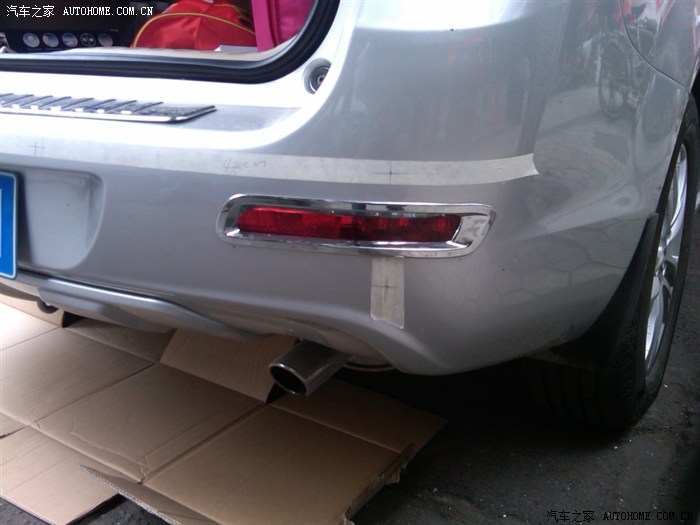

确定尺寸,这个浪费了我差不多一个小时,也是最难的部分了吧,定好位划上个十字,为了广大的狒狒不走弯路,不绕水路,我出于人道主义精神和中-国的外*交法则,我连尺寸都给大家标上了!为狒为到底吧!这是右侧!

左侧!

右下!从上面的十字到下面的十字距离是:13CM

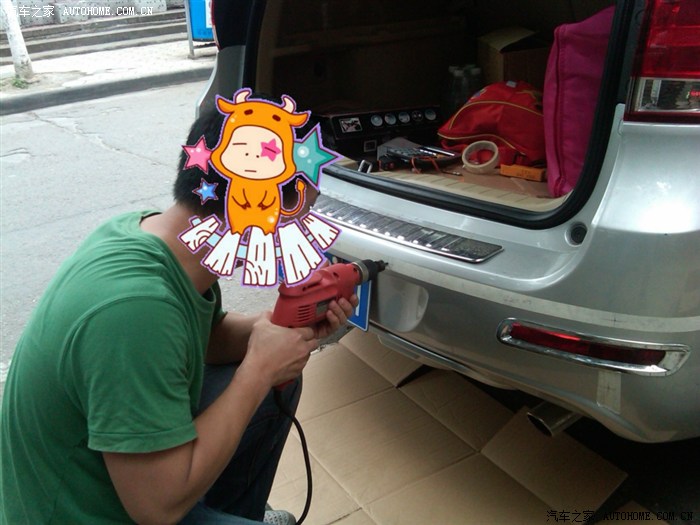

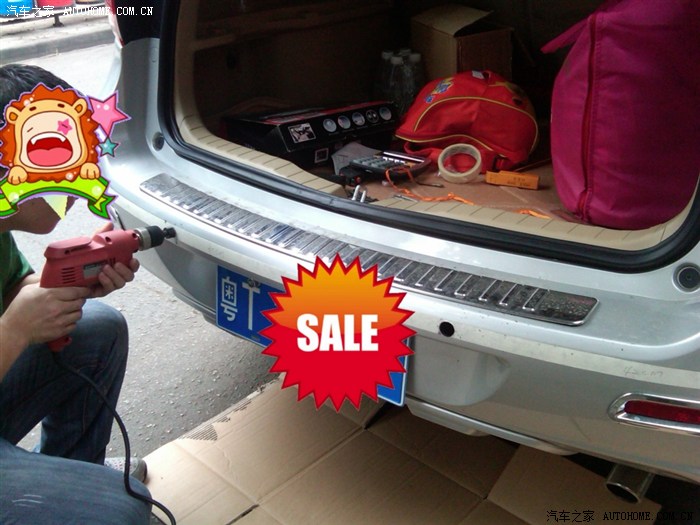

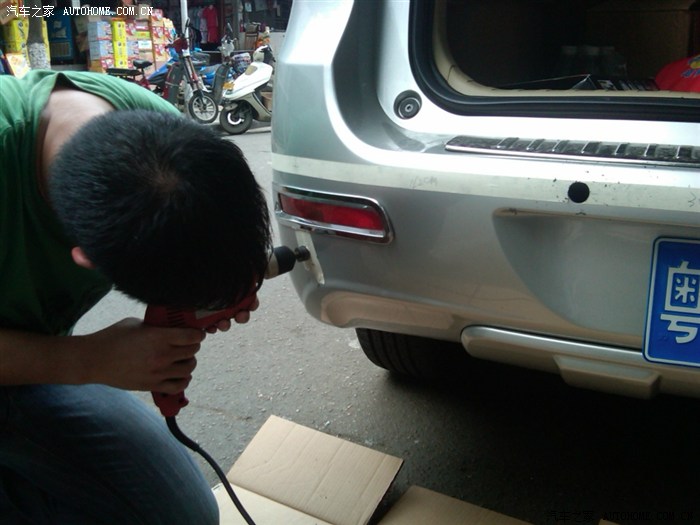

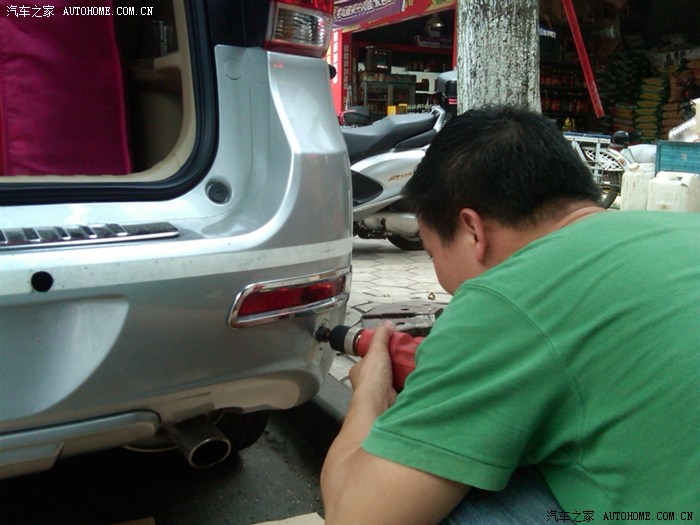

开钻吧,开始时是真的有点心痛啊,开钻后就很爽了,破坏欲,这点谁都有点吧,还有你得有把可变速的手枪钻,你没有我可以借你,运费你搞定!或者你找战国!这是第一个孔!

第二个,其实没大伙想得那么难,因为看杠是全塑的,质地比较软,很好钻,我以前的赛弗好像是硬得多!记得网上有位哥位叫车行的人装,不知那位小师傅怎么弄的,钻的时候一滑,蹭破了点漆,呵呵,没用变速钻吧!经验啊各位!

第三个,轻驾熟路了吧

第四个成了小菜了

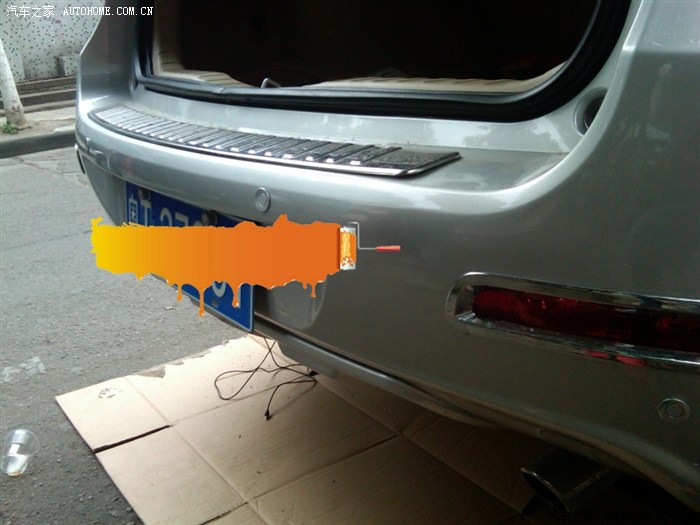

瞬间装好,这个真没有难度!有一点要提醒狒们,在穿线之前依次由左至右在控头的插头端用油性笔标注一下1.2.3.4,如果你不照做也可以,到时插线你就有排烦了........呵呵,经验啊!右边的是汽车之家的PP,位置是不是一样样的,专业吧?

对比一下,不比原厂的差吧?

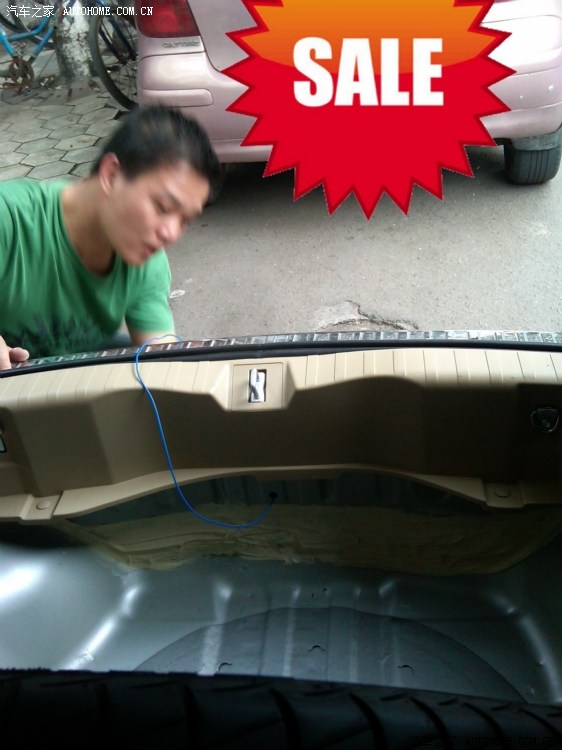

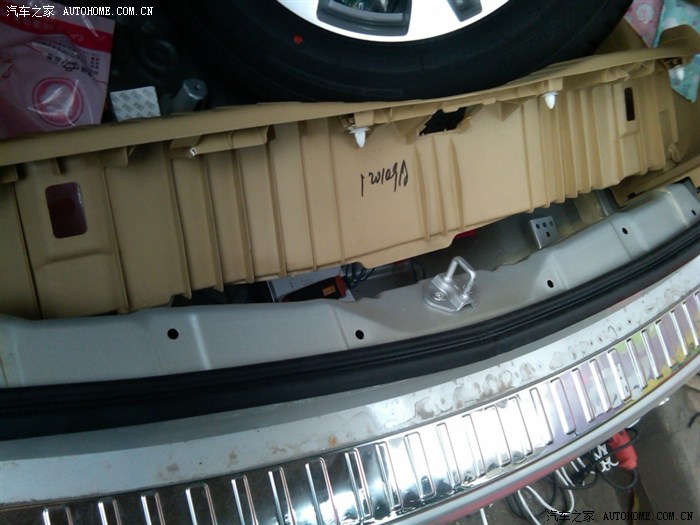

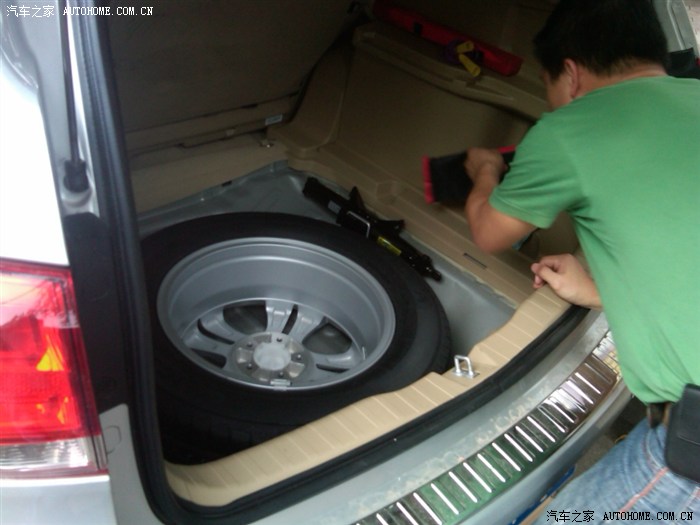

要拆尾饰板了,我都想不起来为什么要拆尾饰板,本能吧!

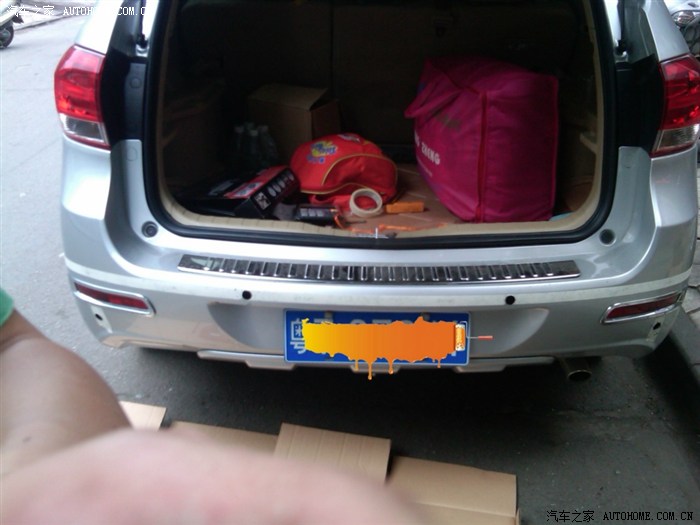

钻完好了,来个全景!

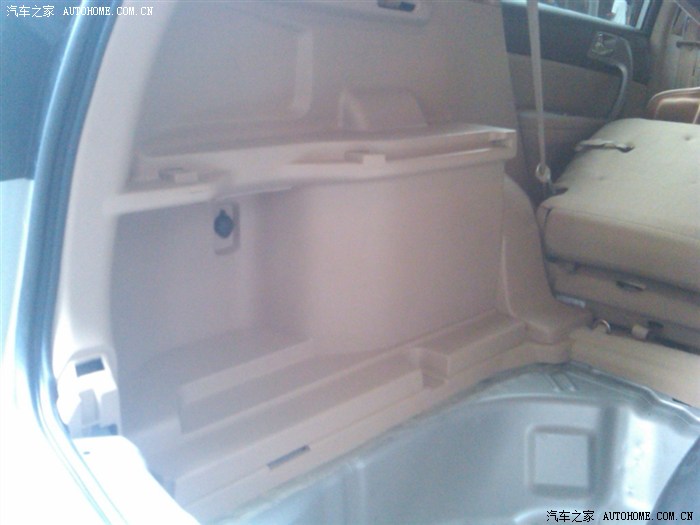

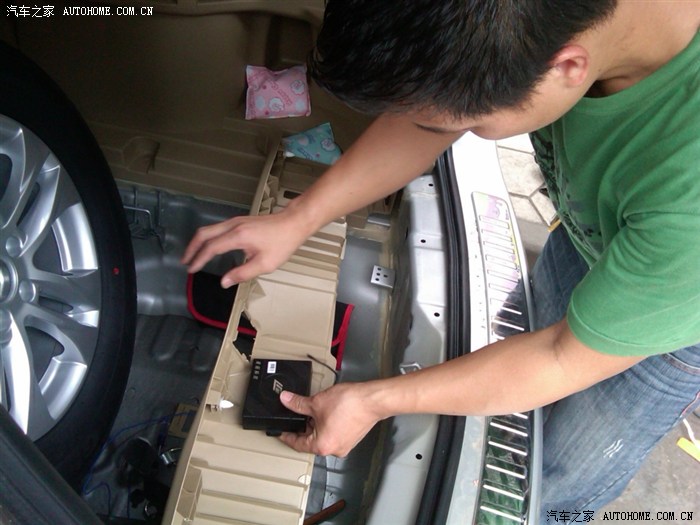

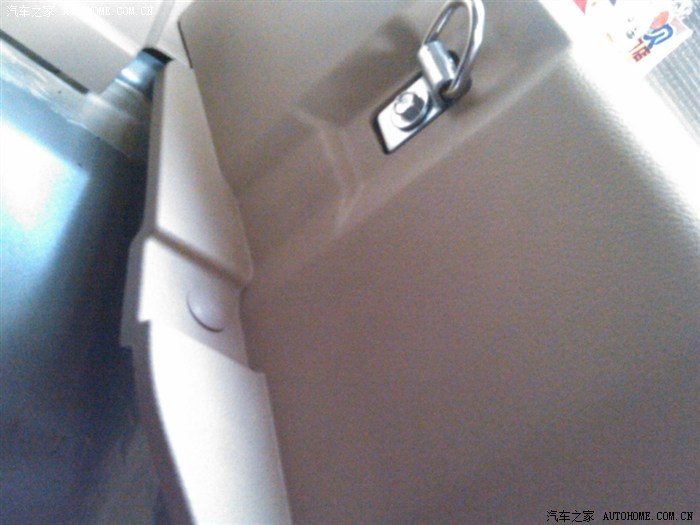

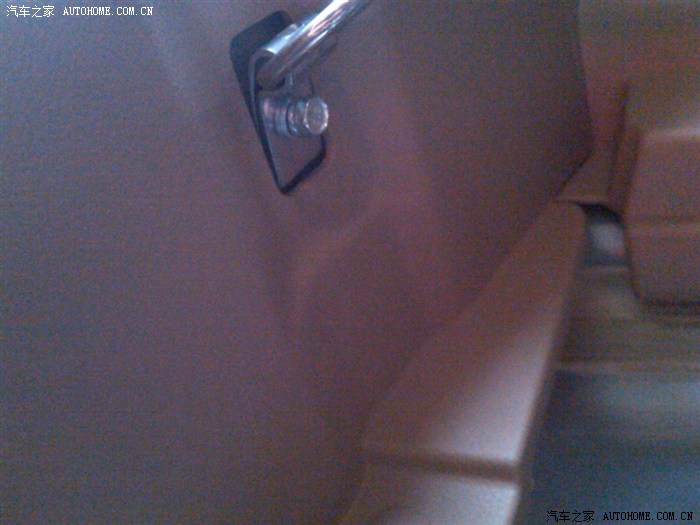

拆开左侧饰,拆开了我才发现剩下的都不难了,为什么?后面有答案.拆开这个不难,关键是耐心,还有告诉你自己,这是新车,不容易坏的!

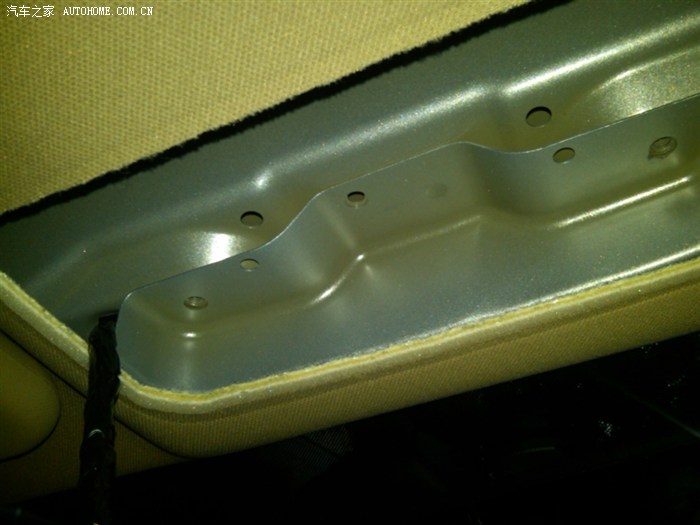

这张纯粹多余,想把主机固定在这里,但.很快证明自己白痴了

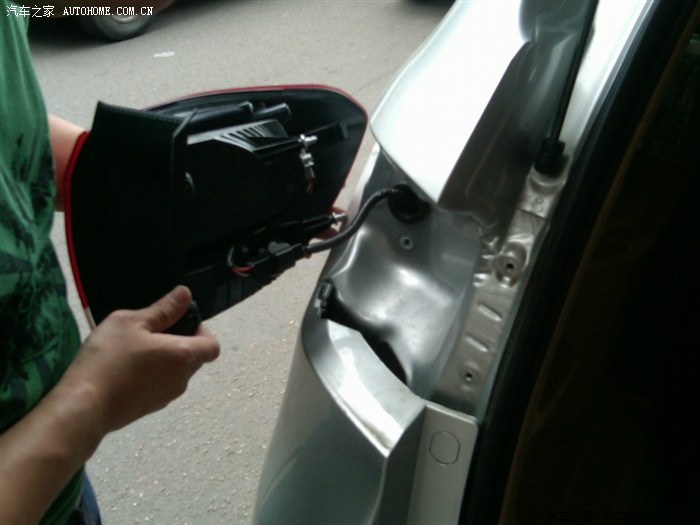

原想从倒车灯取电的,不想拆开倒车灯挂倒挡后不亮(这个你不要点着发动机挂倒挡,知道么?)原来倒车灯在尾门上,白拆了,这个.......难度来了,如果要从尾门里的倒车灯取电,就麻烦大了,要拆尾门,还要引很长很长的线,还要在尾门的绞链位穿线,啊,不是不行,太花时间了.......不行,于是.....

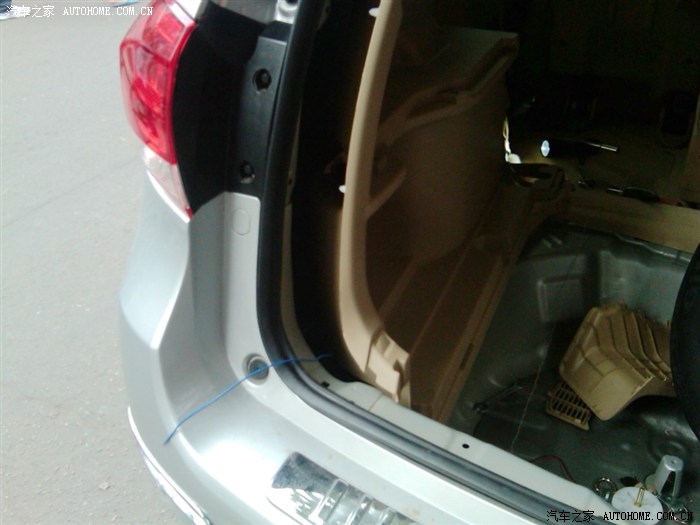

确定了由左侧饰板穿线就好办了,把探头线由左至右整理好,穿好,不要坠下来,难看啊,危险啊........

整理中.......

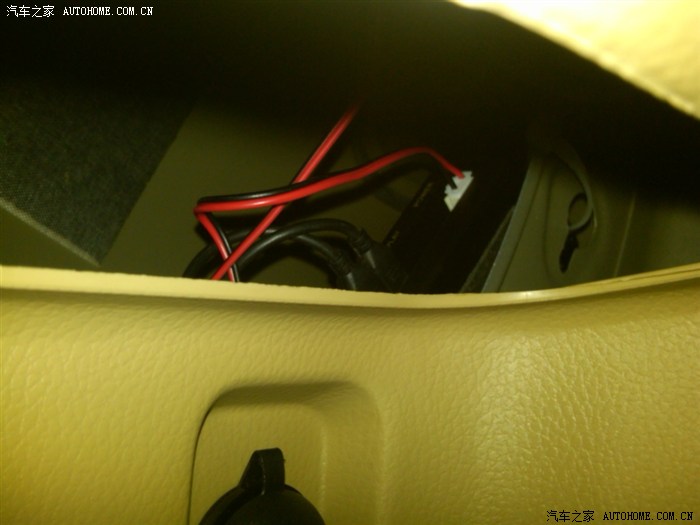

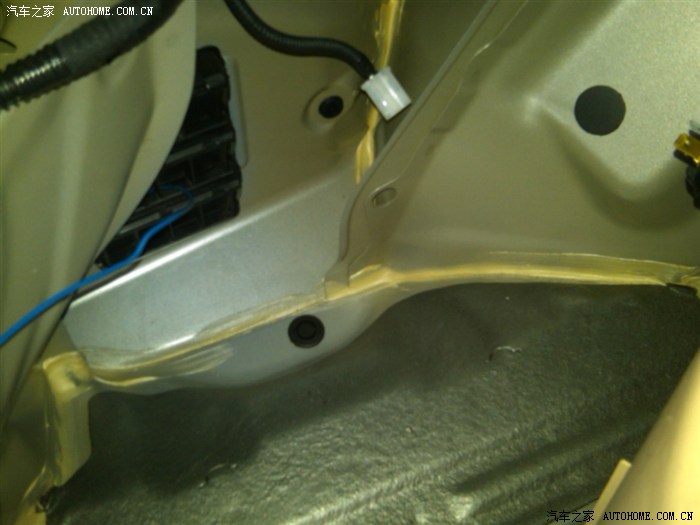

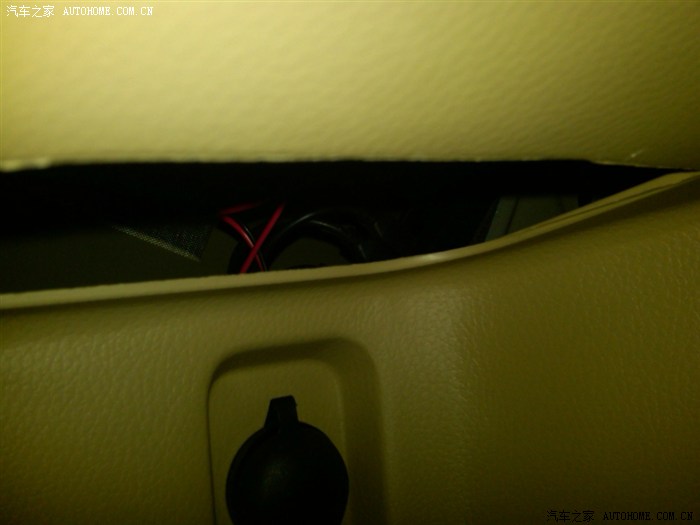

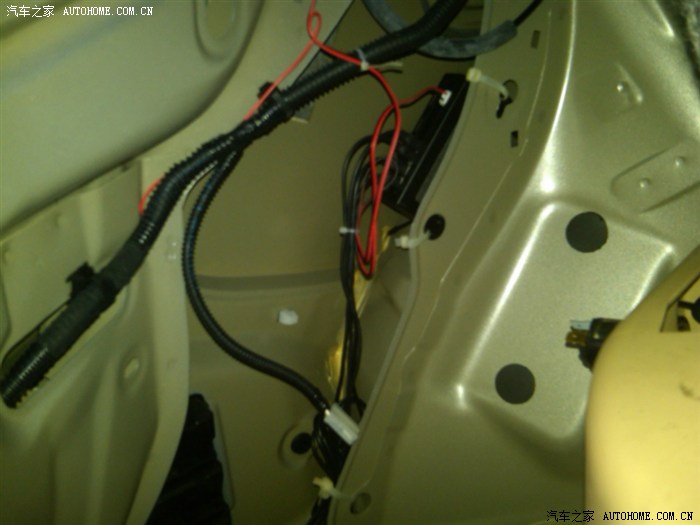

看到线了吧?左侧最粗的线就是到后杠的视频线和供电电源的线什么的,一大扎,魄的插头就是尾箱的点烟器插头,图片里最下面的黑色圆点就是一个胶粒,拿开了就是一个孔,直通车底的,爽!这个足够大了,不说只是四条线,四条电缆都可以穿得过来!看到左侧的蓝色线没,原本想从这个通风口引探头线上来的,很快否决了,因为这个通风孔是从外往里关的,也就是说是常闭的,如果我穿四根探头线就把这个撑得成常开状态了,潮气湿气就进来了,这个可以很大锅!

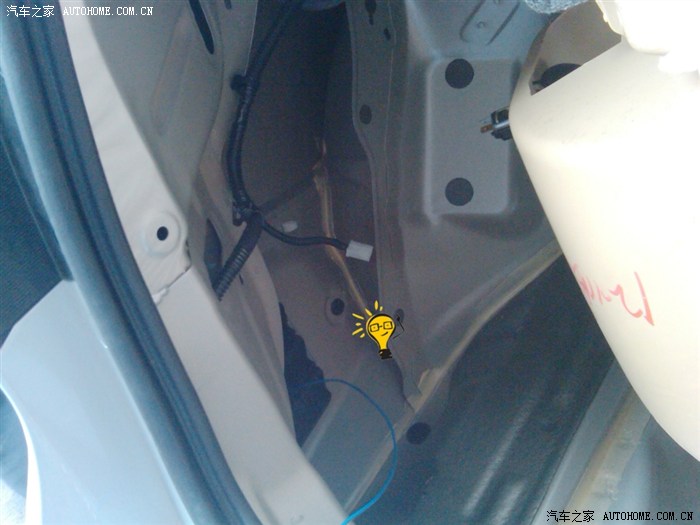

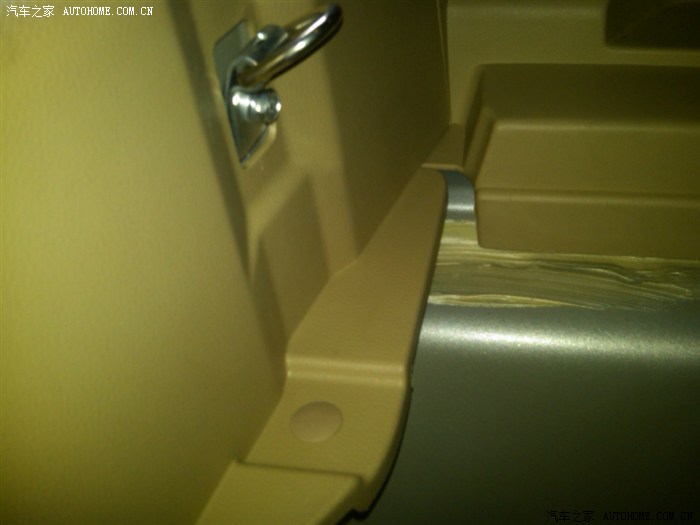

看到了吗,就是小灯泡左旁的小胶粒

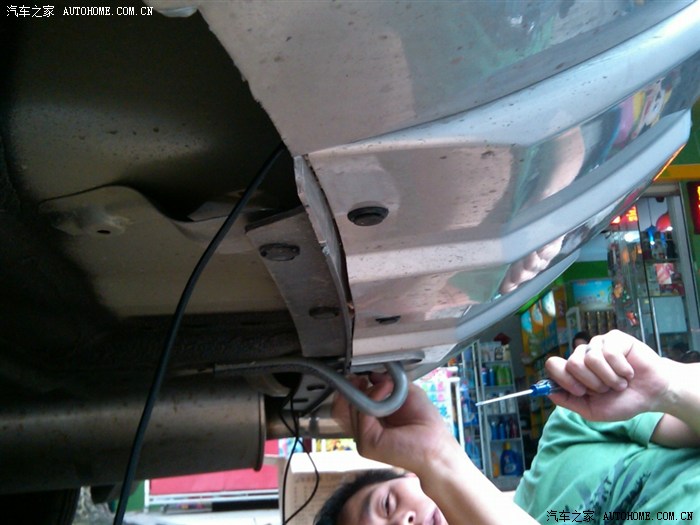

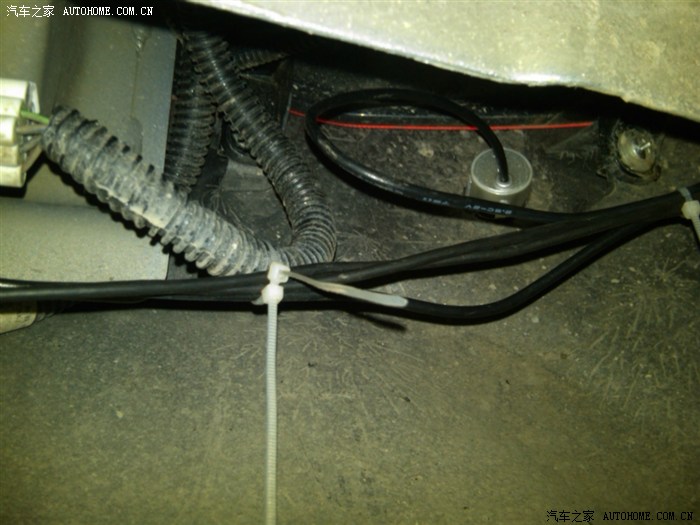

扎好线哦,这是工作严谨的表现,车行里看不到的地方不会这么帮你搞的,银色的就是探头

这是右侧的探头,下方刚好是排烟管,所以更加要扎好线,不然碰到了烟管就阿尔陀佛了,不是哈弗了.........

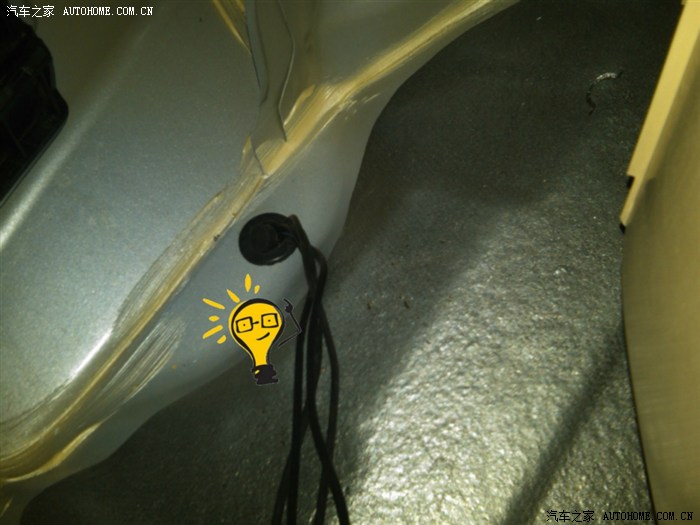

左侧板的小孔,就是小灯泡上面的黑色胶粒,把这个胶粒拿下来,中间开个孔,把探头线一根一根穿上来,再把胶粒按回去,这样可以确保不进水气,还可以防止探头线不被刮破,上面再扎上扎带,以防下下移动!

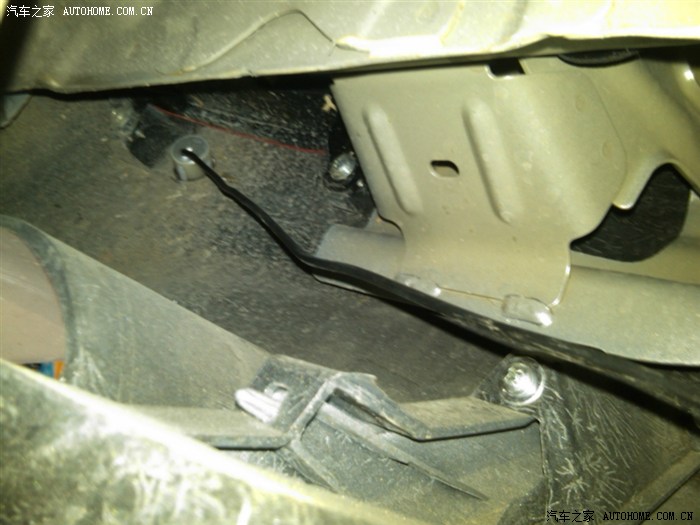

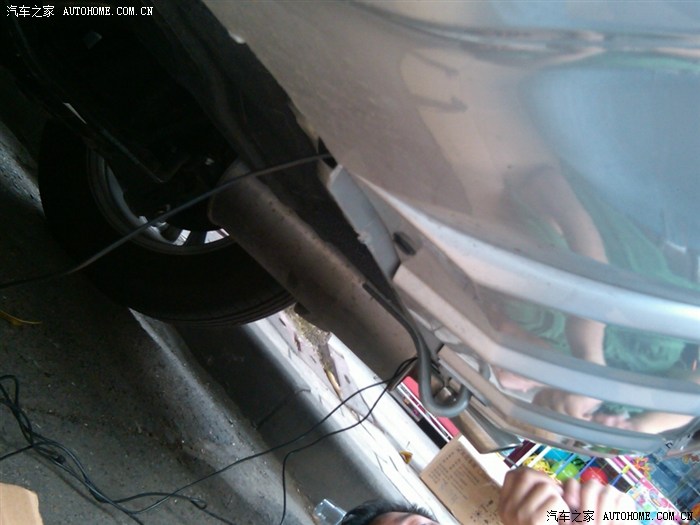

车底部分也要扎上扎带,以防上下移动

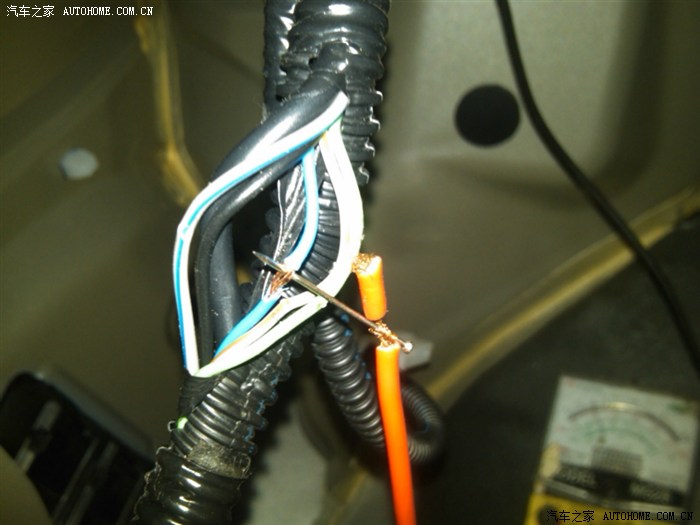

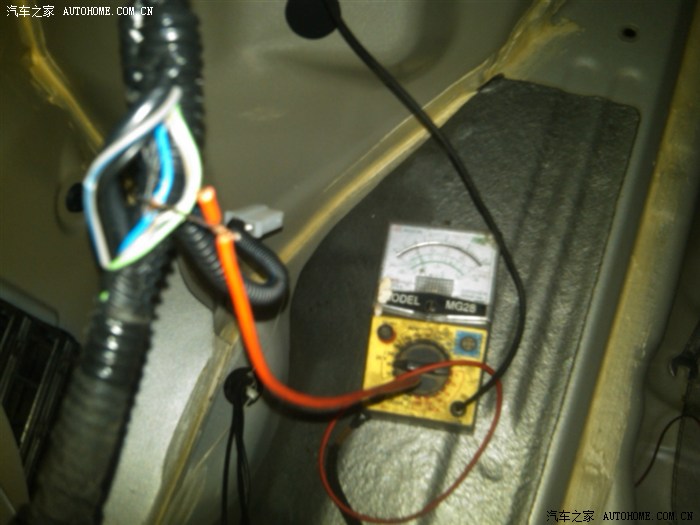

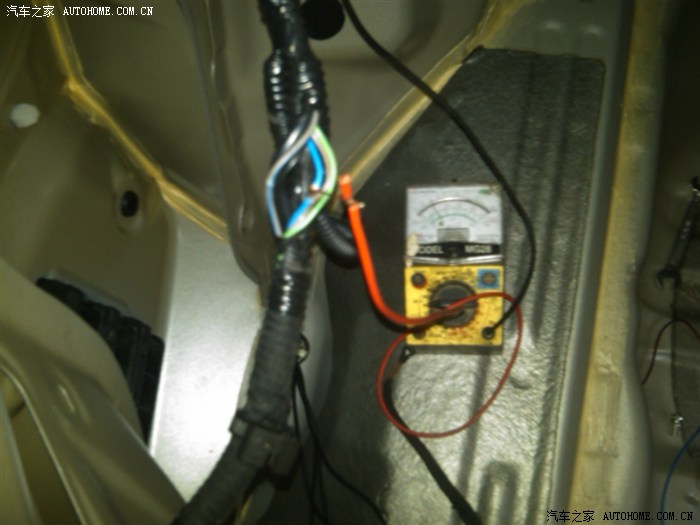

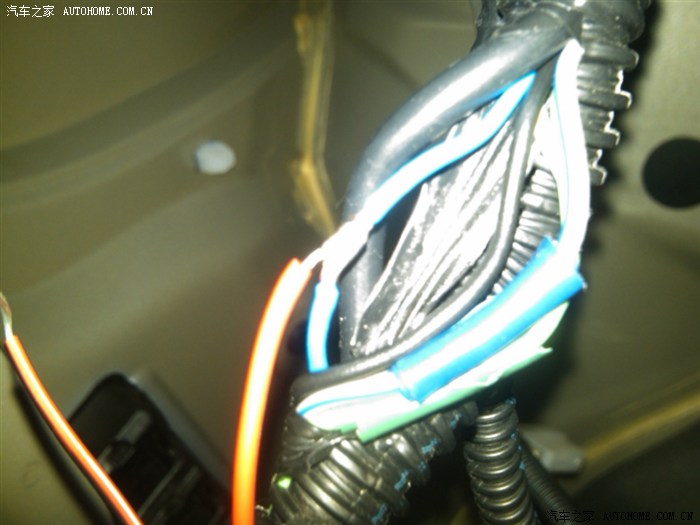

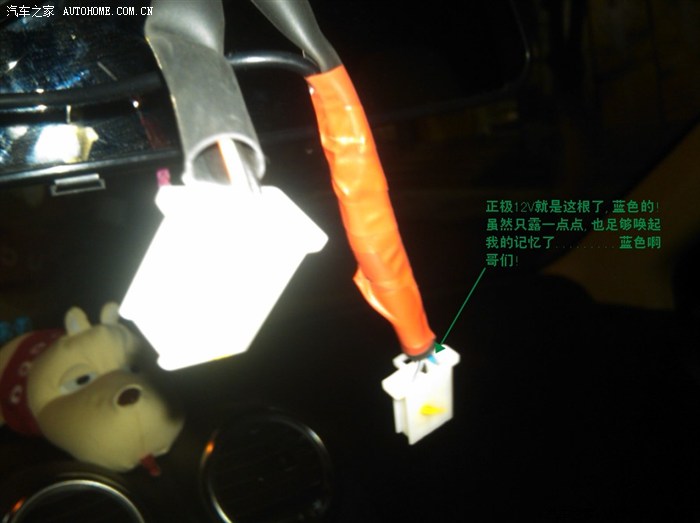

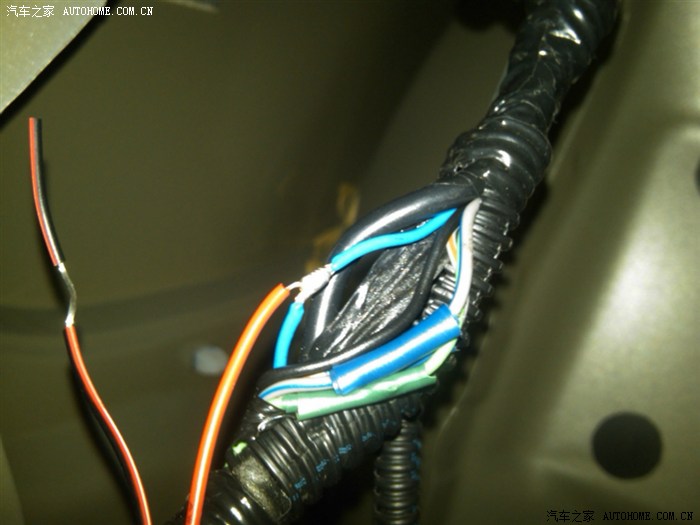

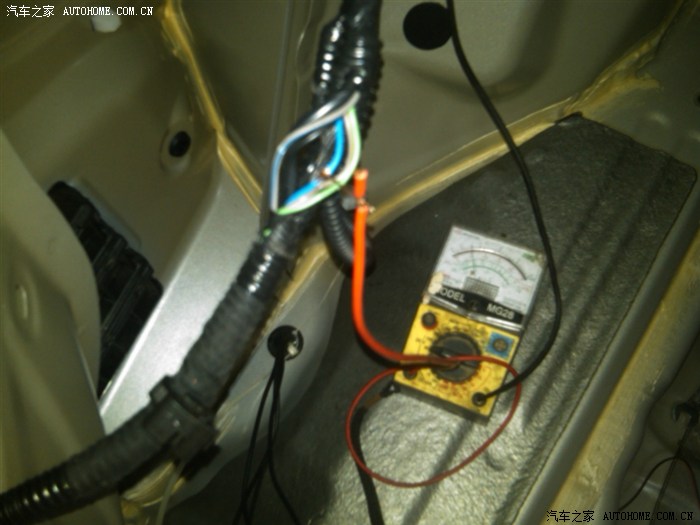

核心部分:找摄像头的电源线,将车匙转到ON位(不记得是不是了,总之不要打火),挂倒挡,然后一根一根线的的刺破,万能点转至DAC,黑色线搭铁,红线绑一根大头针,一根一根刺破量电压,只要一根是12V的就是,可能本人的运气不好还是RP不好,直破到最后一根才看到我那破得不能再破的万能点针动起来!我当时就泪湿胸襟了....
