H6 COUPE导航拆解 德尔福内置导航储存芯片 想改有难度了 2楼更新

今天闲来无事  想改下原车导航  原车导航地图是四维图新的 听说 四维图新地图数据很NB 准确而全面 但人机交互界面不是很友好  今天拆的结果就是 H6C用的德尔福一体机 地图数据储存在内置芯片上  想改不容易了 下面上图 逐一解说

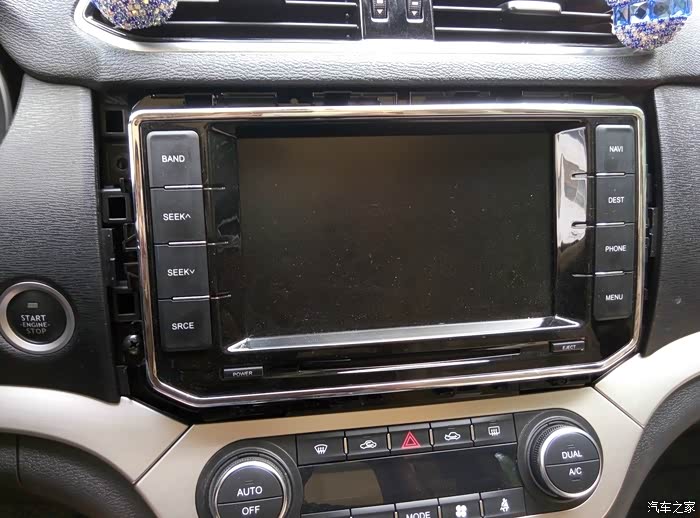

四周的亮条 是用卡子卡上去的  用塑料撬棍 很容易撬开

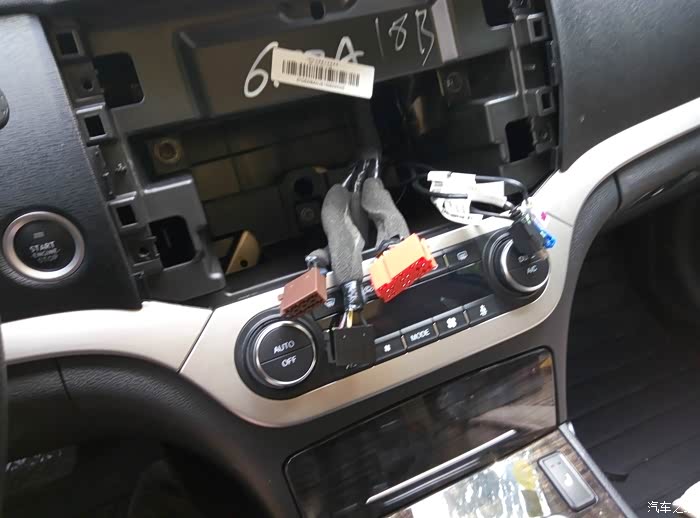

导航后面是电源 音响 USB数据和GPS 收音机天线

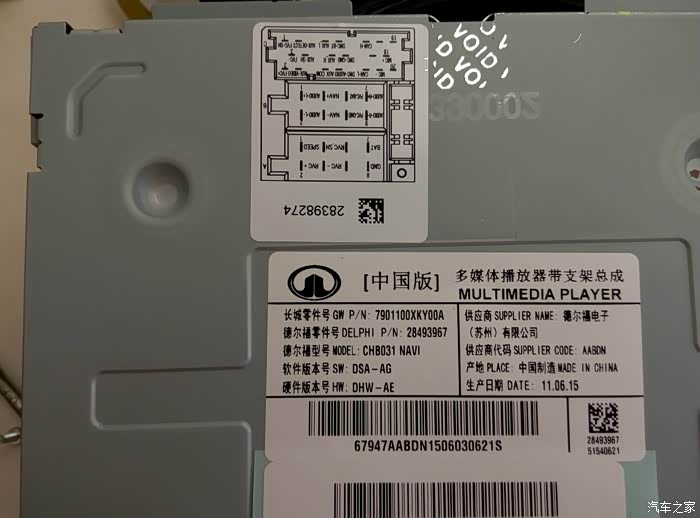

这是导航一体机具体信息 供应商 德尔福电子  还有电源 音响接口的定义图表

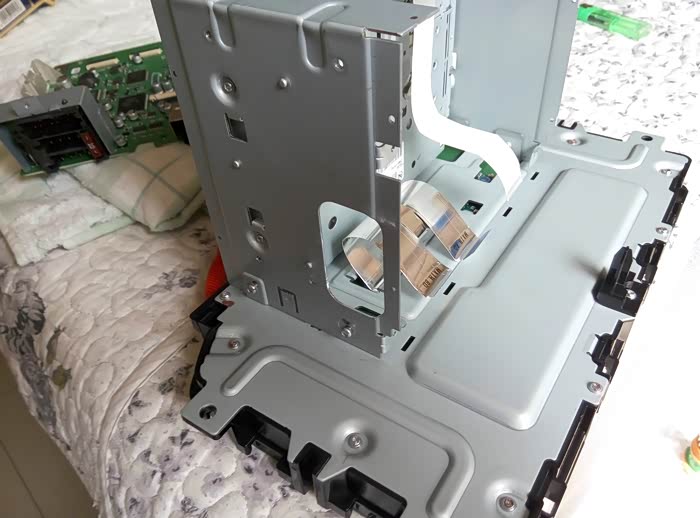

拆了主板的情况

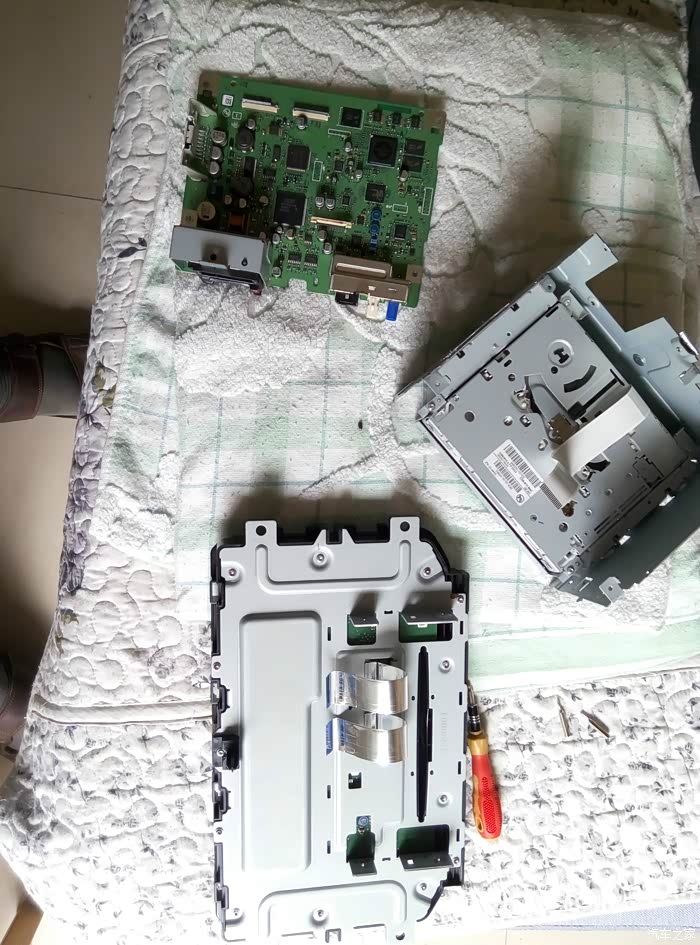

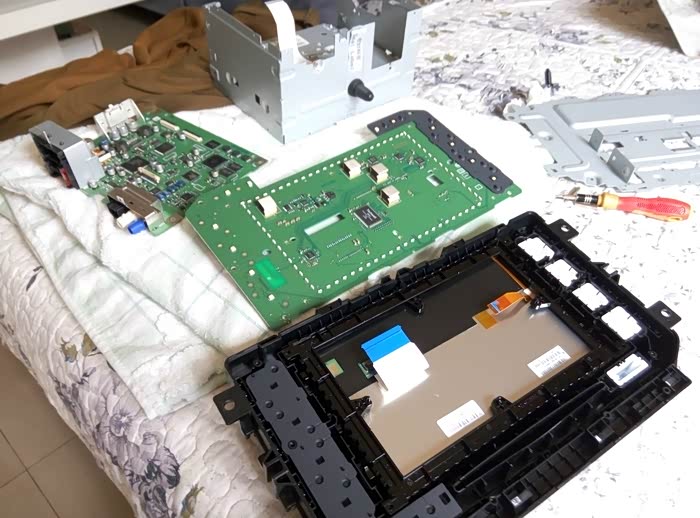

全家福 分别是主板 CD模块 和前面板控制模块

控制面板的主板也拆了  真是没有发现外置的USB接口  不像有的导航在里面有卡槽

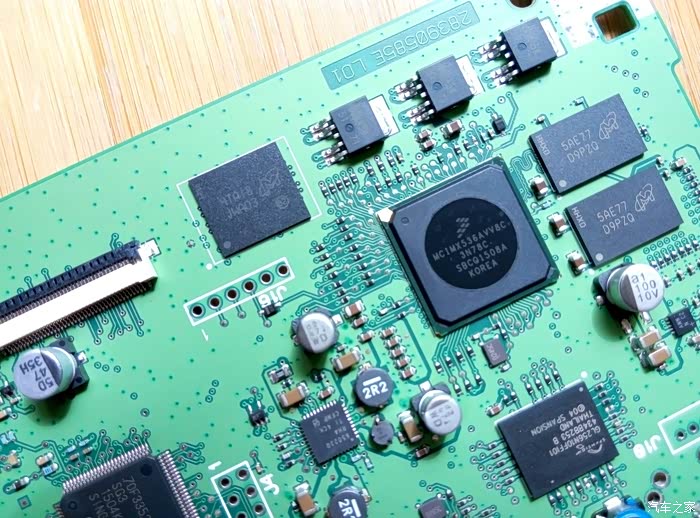

主芯片  MCIMX536AVV8C 主频800MHz ARM构架  旁边就应该是板载储存芯片了

主板全貌 下边是接口  左上是功放芯片 没再拆 看不到功放芯片型号 业内人士可以从针脚和大小分析下型号  主板中间位置是NXP音视频解码芯片 整张板子 做工应该说相当不错  可以看出 H6C在很多方面是下了本的  价格也要高些

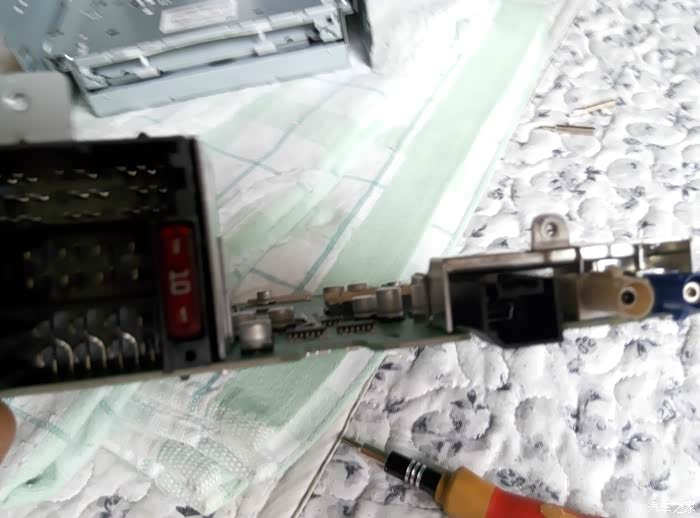

主板后接口  有一个MINI USB的接口 是接扶手箱的接口的  我接了个U盘 可读 但不能进CE

再发些主板细节 手机照的 再小的芯片就看不清了

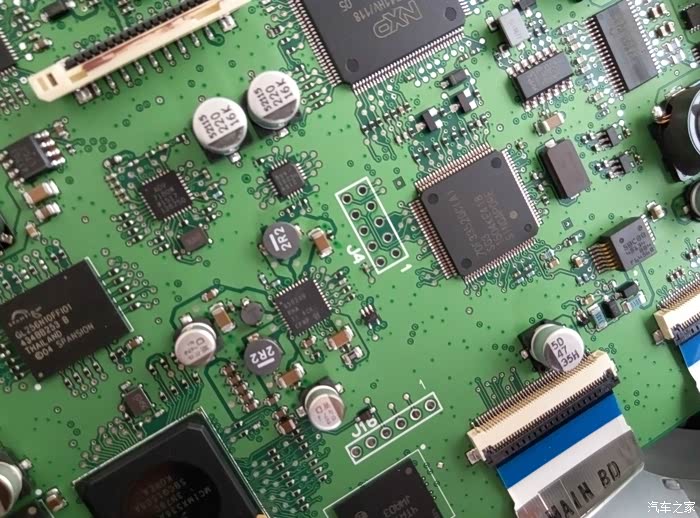

主板细节 有些JP跳线 可能会有用

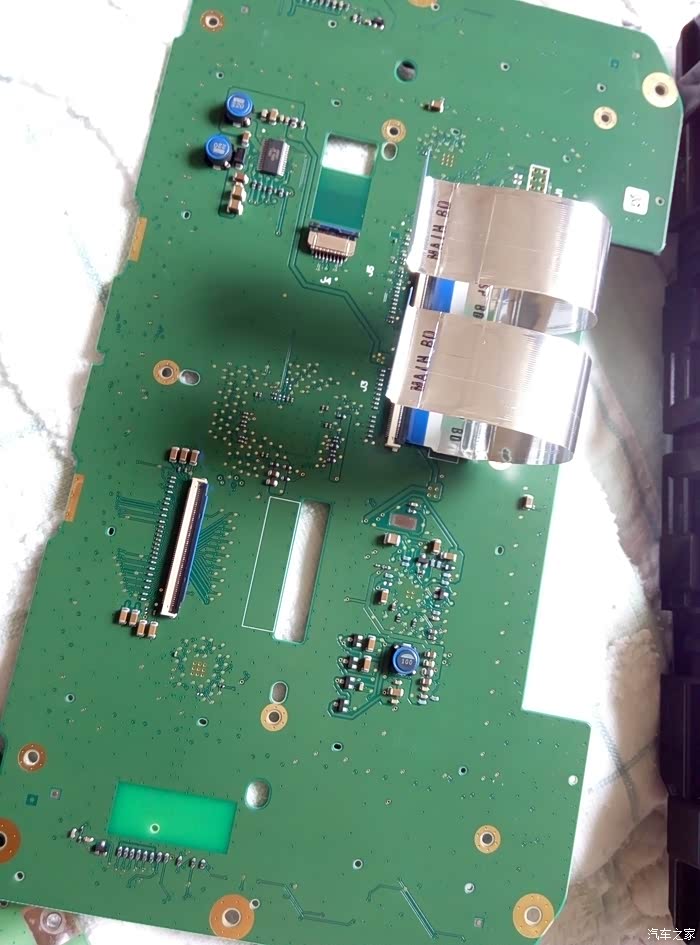

控制面板的电路板

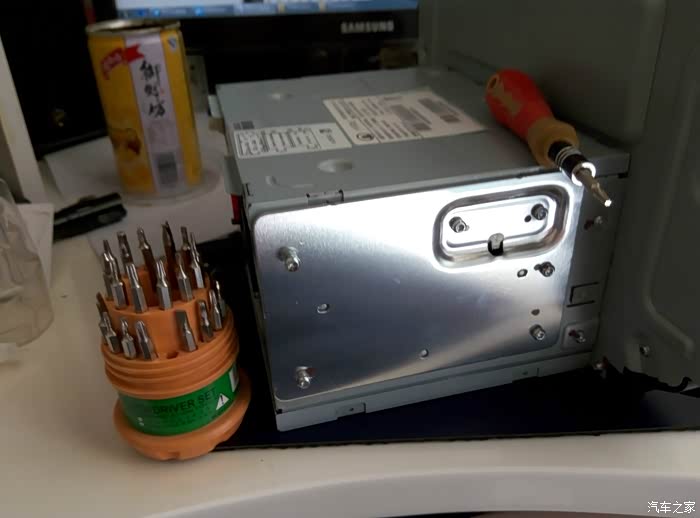

展示下工具 除了面板4个大螺丝 一体机螺丝全是内6角的  起码有3种型号 要用到如图工具 图上螺丝刀下面是功放芯片 额外安装了一块铝板散热

其他就没啥了 就是普通的一体机 但用的比较少 知道怎么破解导航的人也少  2个思路 一个是从主板下手 跳线出CE界面 另一种是 原本的USB和CF口 用专门的软件 可能面板的键组合 或者系统隐藏的按键  等等
