加装多功能方向盘按键，控制音响，控制空调成功。

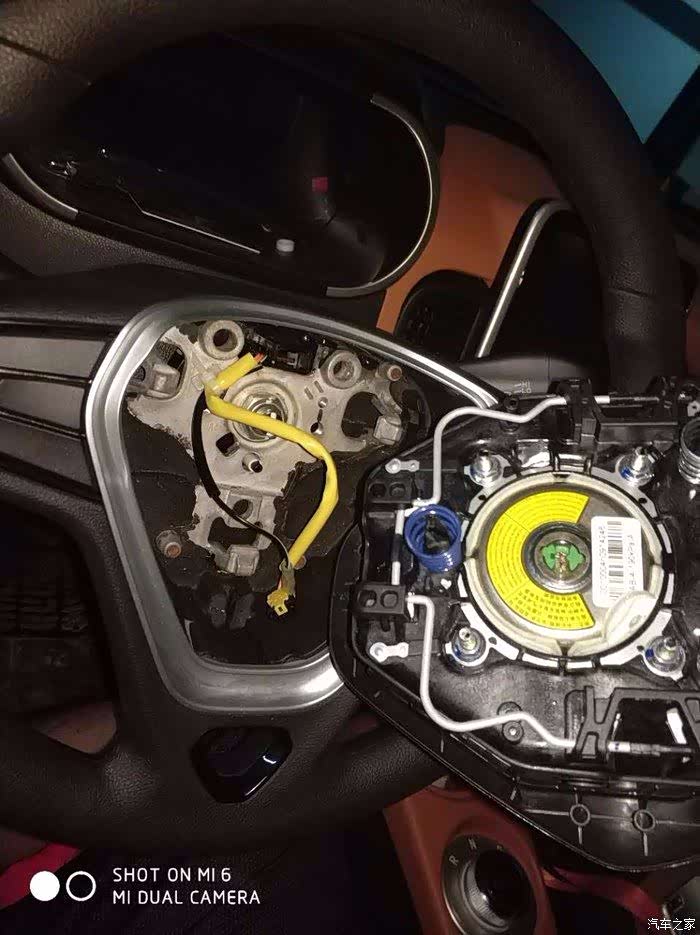

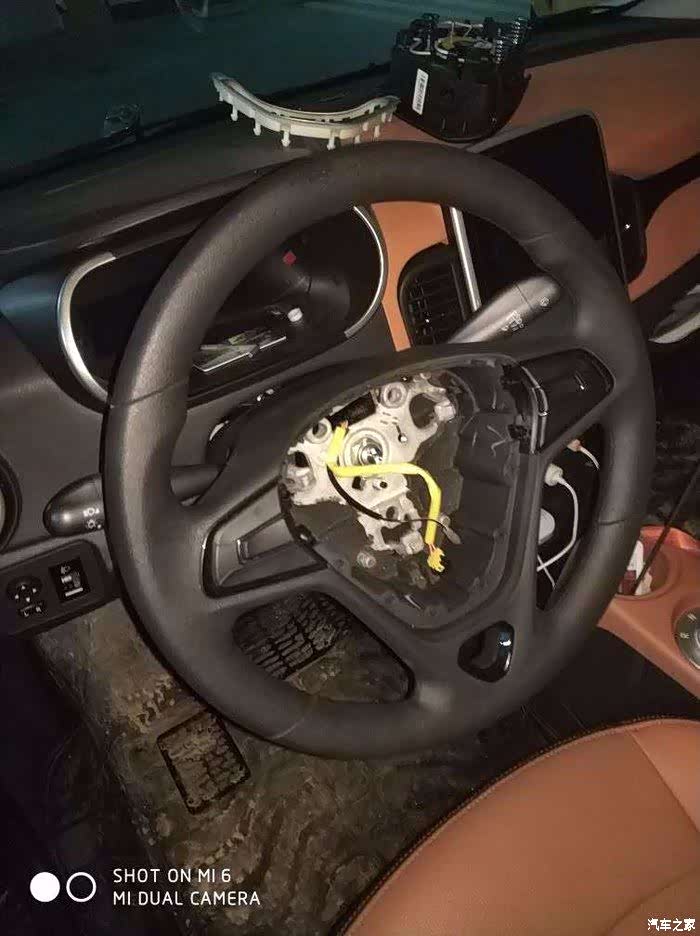

借车友的图，拆方向盘气囊，3、6、9点钟方向，方向盘后面有三个孔，有螺丝钉顶进去，卡扣就脱了。

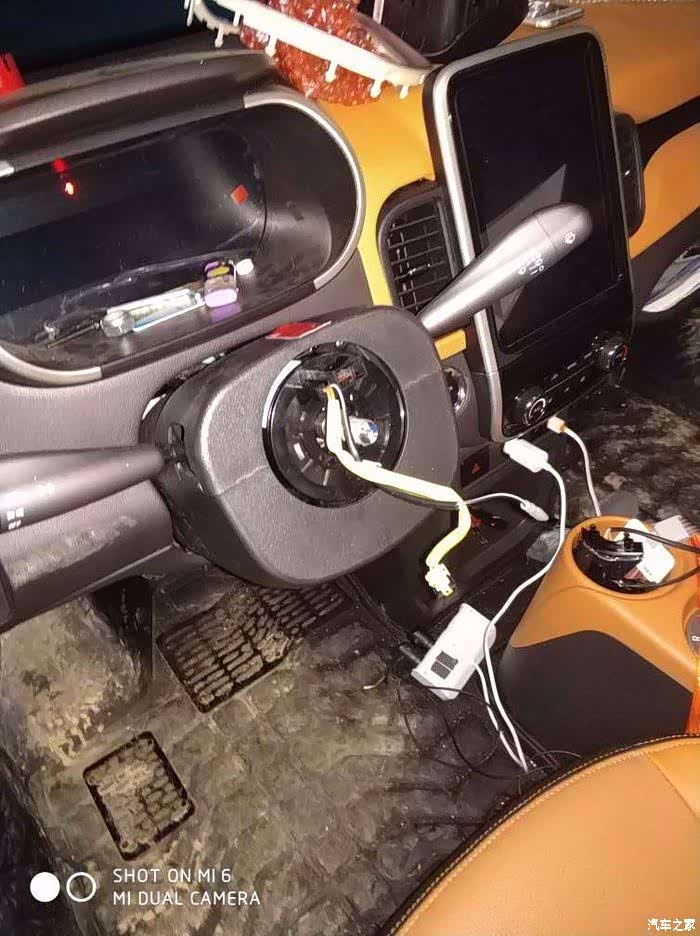

拆掉方向盘中间的大螺帽，方向盘就可以取下来了。
松掉装饰外壳下的螺丝，可以去掉外壳，游丝螺丝就可以现出来。

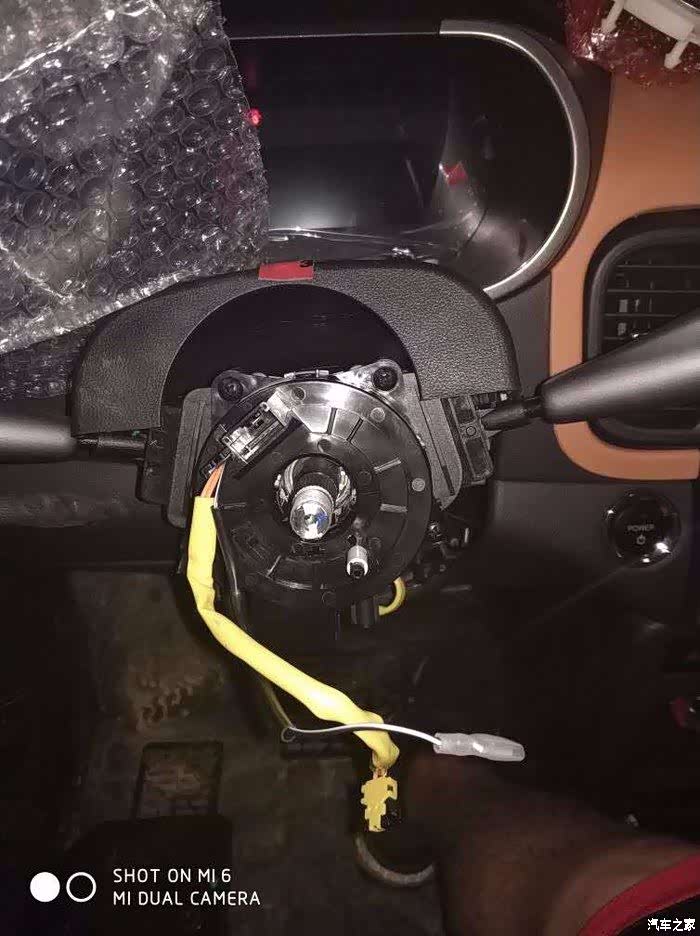

游丝四颗螺丝拆掉，就可以卸下。

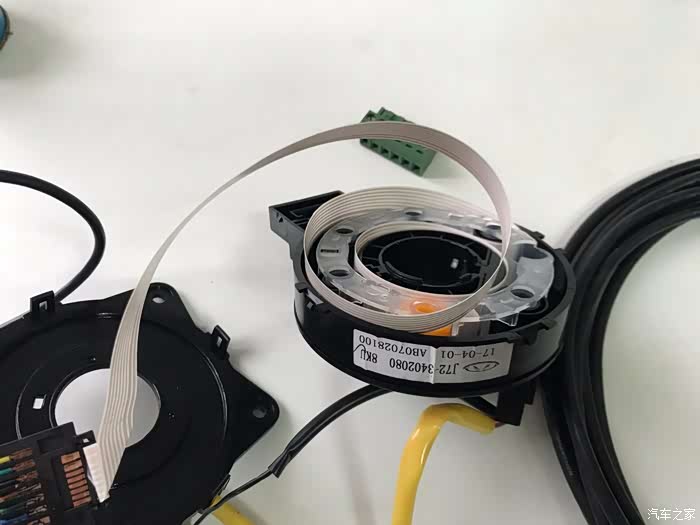

拆开游丝

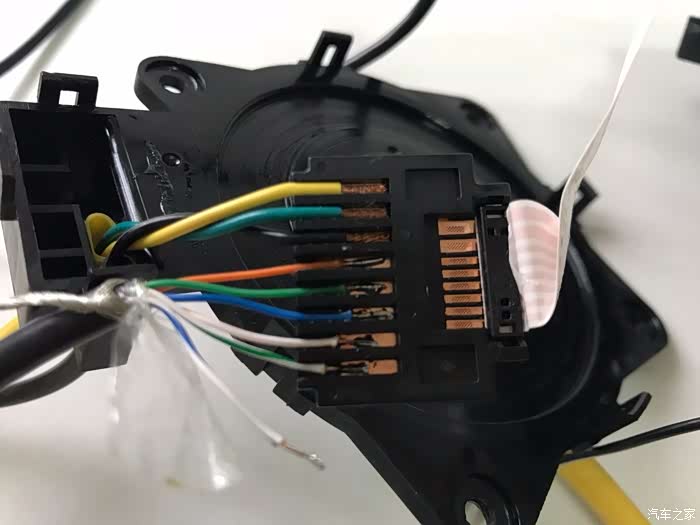

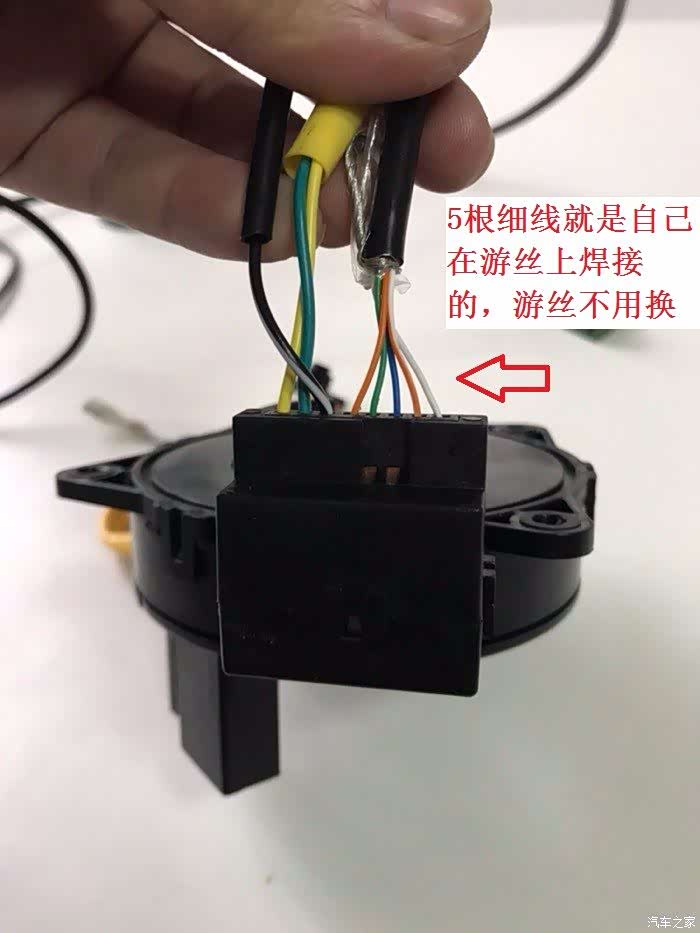

焊接线路，后期我看看能不能制作排插式的，方便大家直接插上，就不用焊接了。
按键是直接插在游丝上，但是游丝到大屏和空调的线束是没有的，需要自己焊接，并放线到大屏。

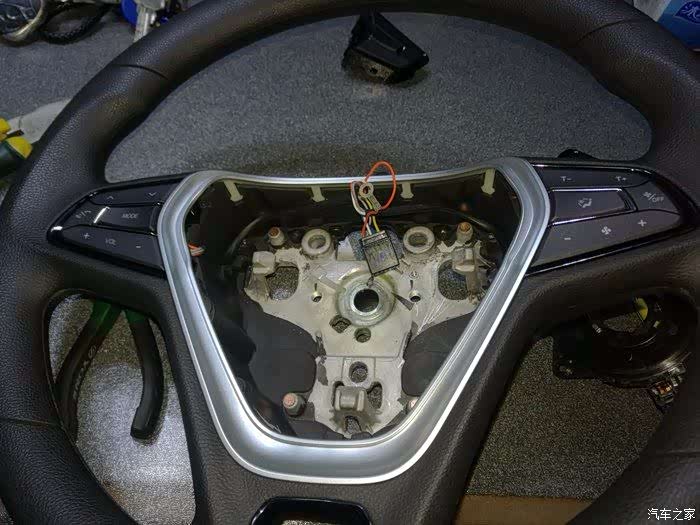

借车友的图，按键已安好，看插头，橙色、灰色、白色、蓝色、黄色
按键已安好，看插头，橙色、灰色、白色、蓝色、黄色，后面有电路图

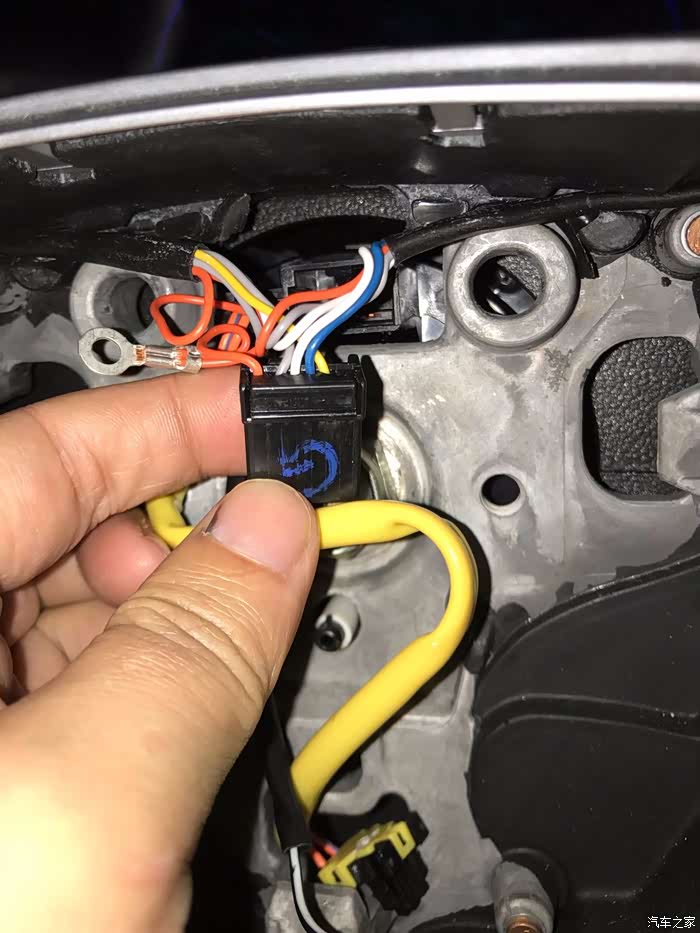

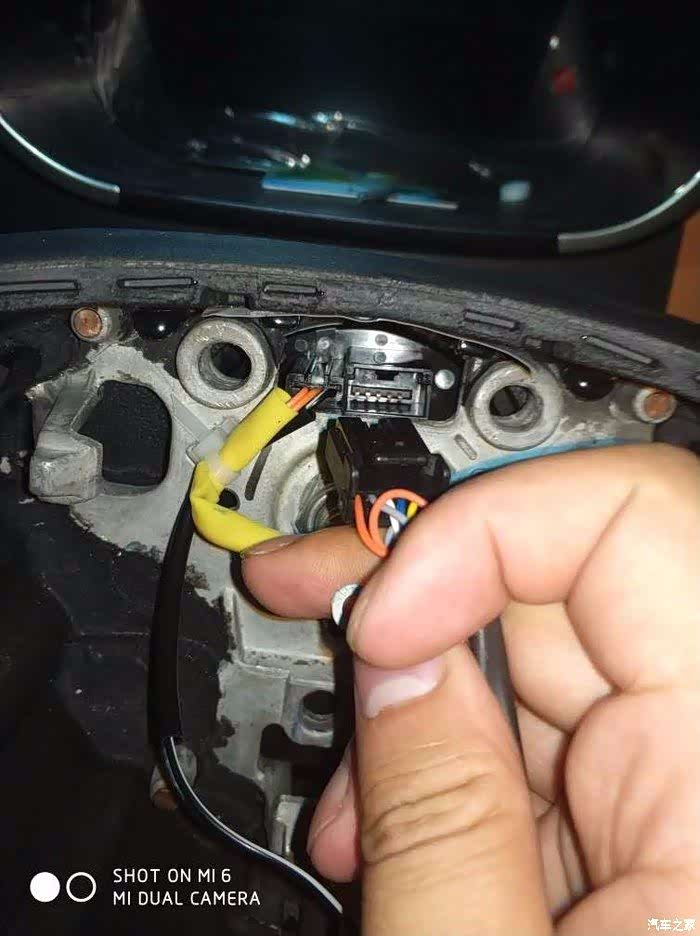

按键插头，直接插上游丝即可

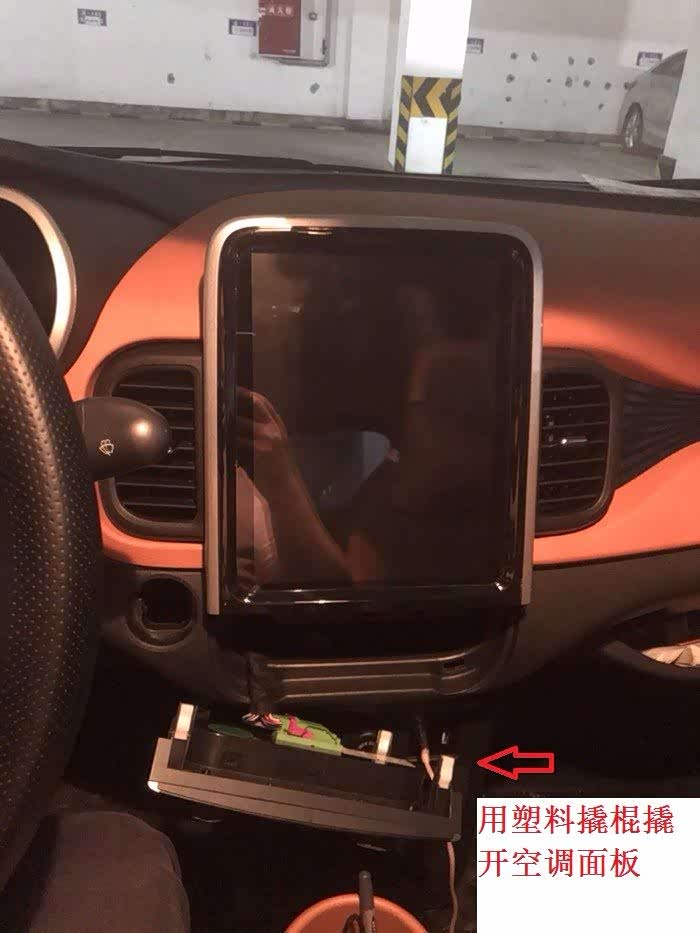

拆开空调面板

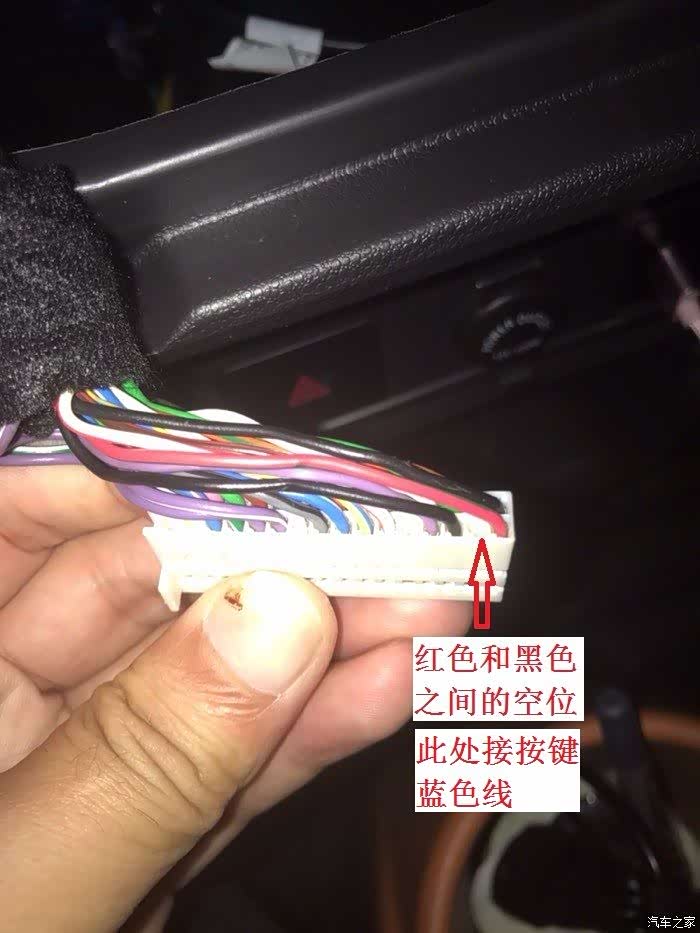

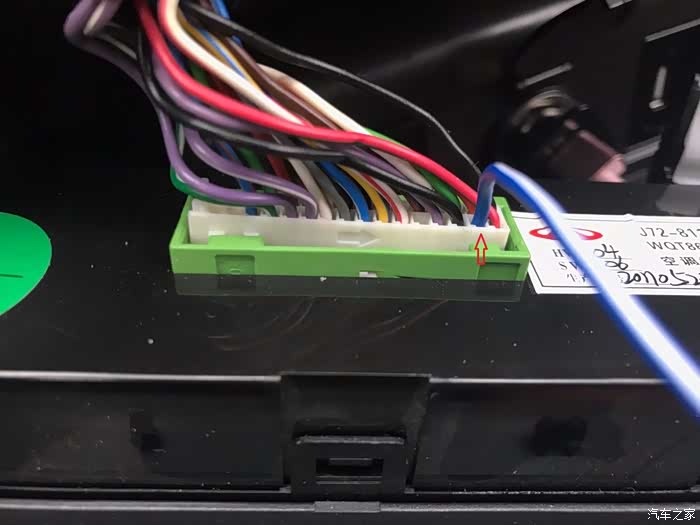

接好此蓝线，空调就搞定了，接下来开始接大屏后两根线。

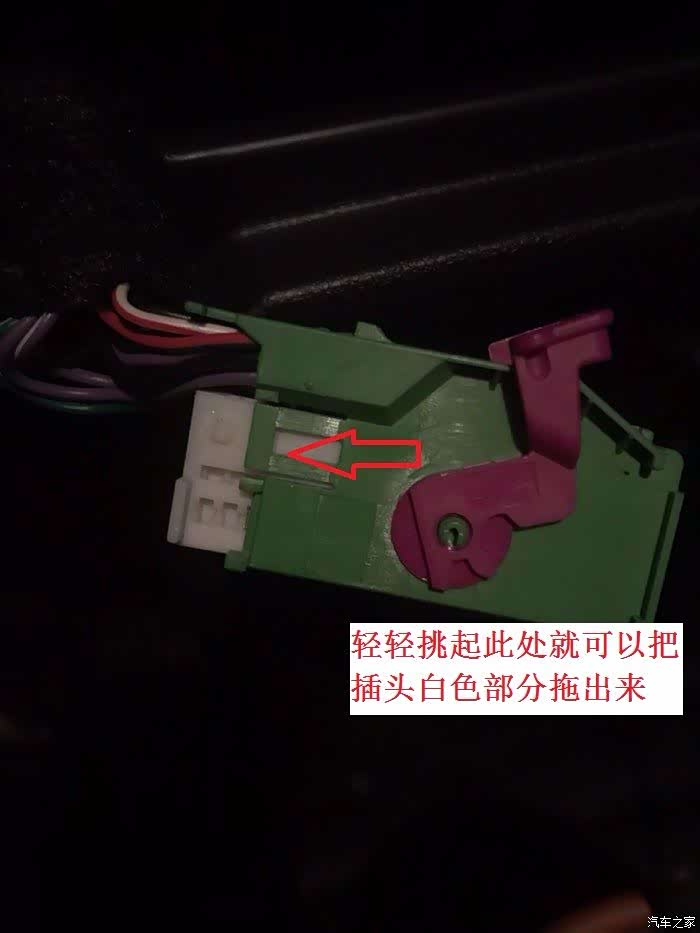

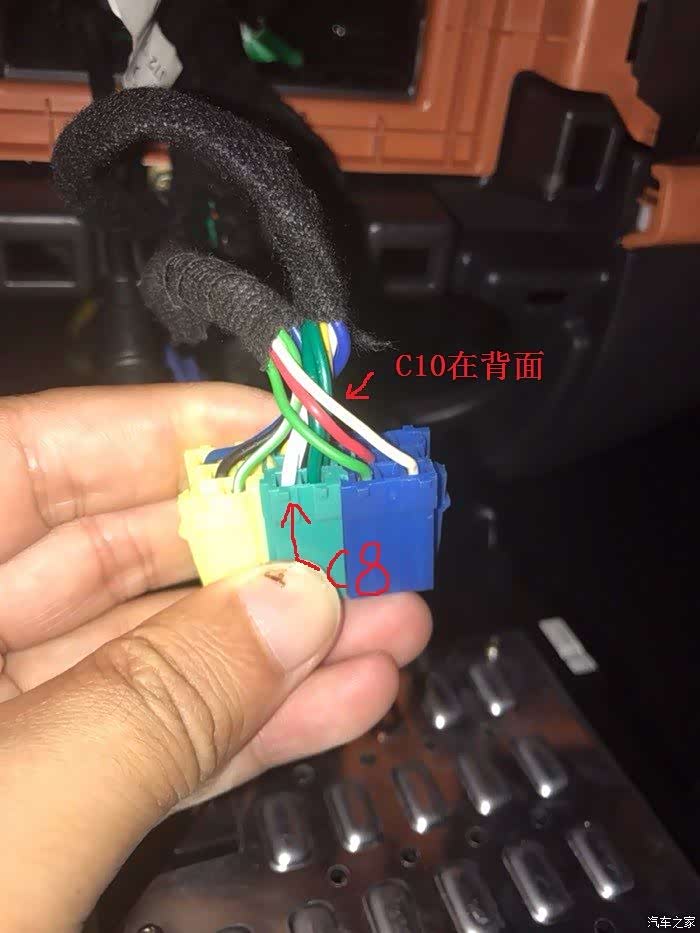

这是大屏后的插头，按照大屏后面的标示，就知道C8，C10位置了，绿色插头，我是直接淘宝买的，买插针也可以，反正不贵。

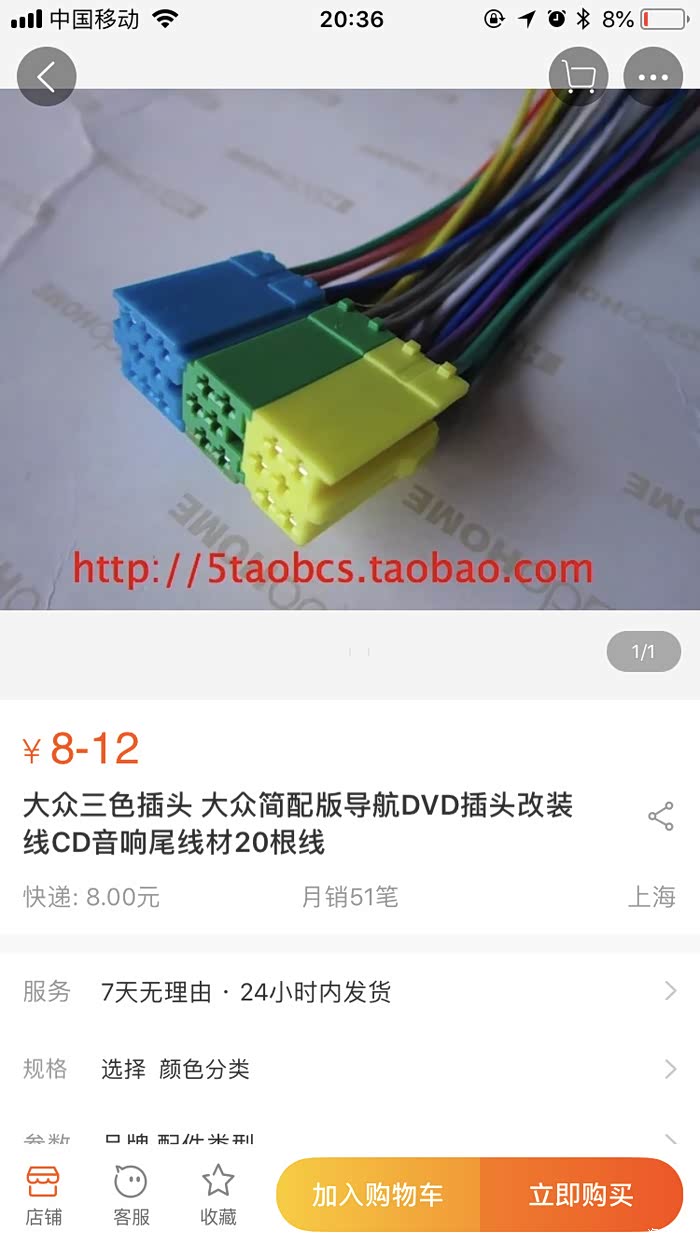

就是买的这个插头，，反正不贵，没有广告嫌疑哈。

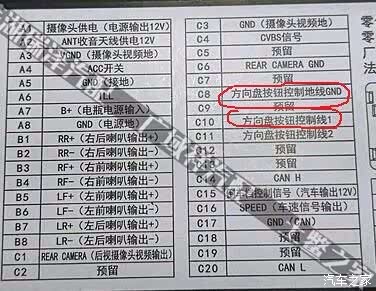

大屏后的端子定义图

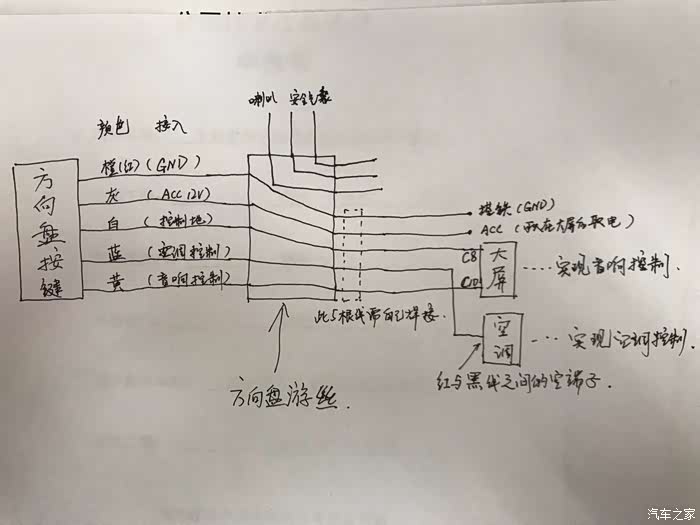

电路很简单，就是五根线接上就搞定。

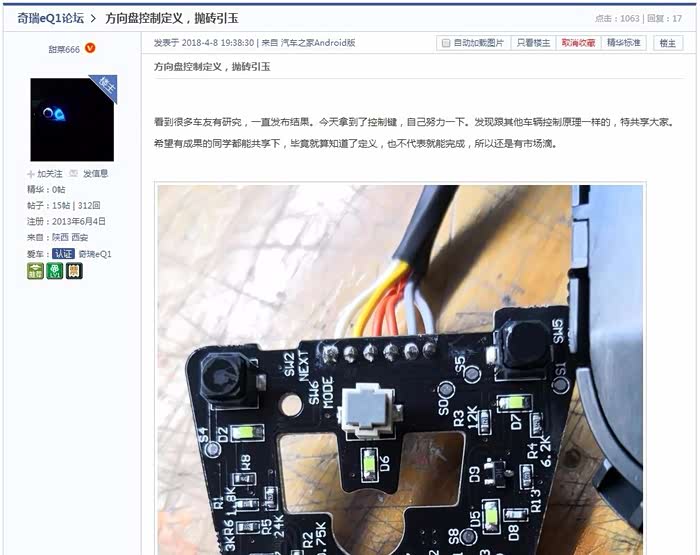

感谢车友的研究
感谢车友的研究
视频可以观看：http://v.youku.com/v_show/id_XMzUzMzU1NzcxMg==.html

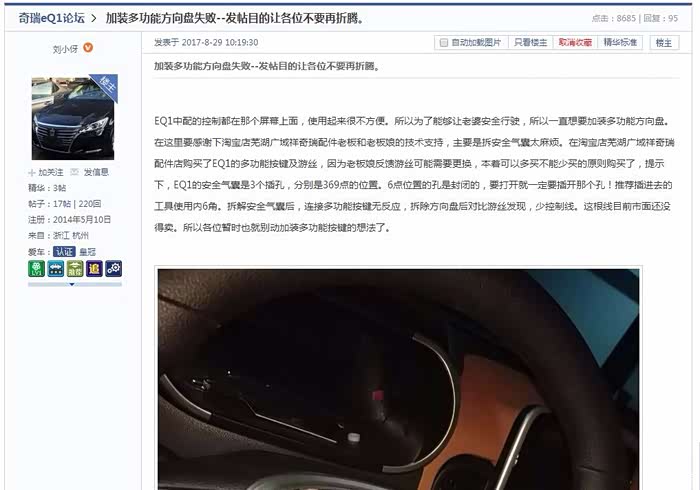

感谢车友“甜菜666、刘小伢”的贡献。
感谢车友“甜菜666、刘小伢”的贡献。
