11款晶灵CD机头升级RCD510,已恢复USB功能

对RCD510的神秘音色一直垂涎欲滴，看了很多改装的贴子，机会终于来了，成都第一家淘宝改装店冬师兄终于搞来了几台510，我第一个下单，然后第一个改装，而且是晚上硬是把冬师兄接娃娃的时间抢了来给我搞，在此表示惭愧，对不起冬师兄家的“祖国花朵”，本来8月10号就安了，由于最近事情比较多，迟迟没有发作业，今天也是偷偷发的。废话不多说，下面来看510的机头：
尾线定义

尾部带USB的，可惜冬师兄暂时没有转接晶灵原车的USB转接线，暂时空着，以后自己买一条接上，恢复原车USB功能。

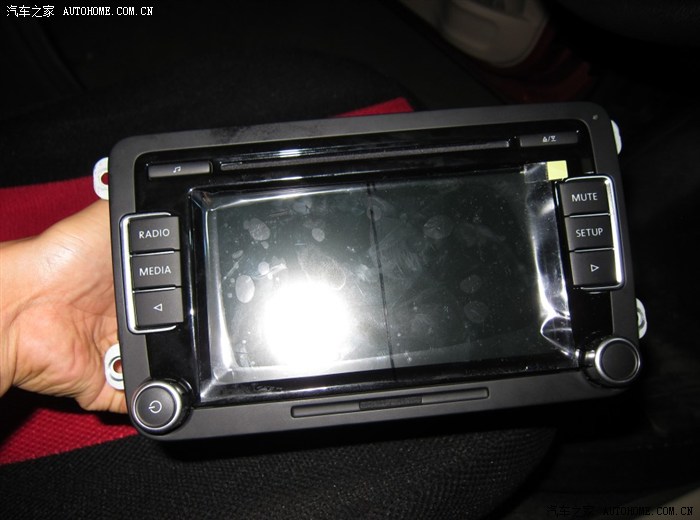

正面，面纱还在，等会给她揭了

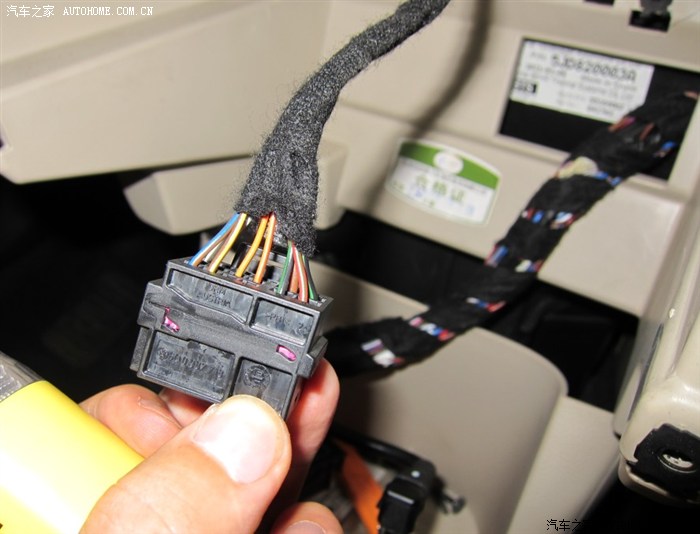

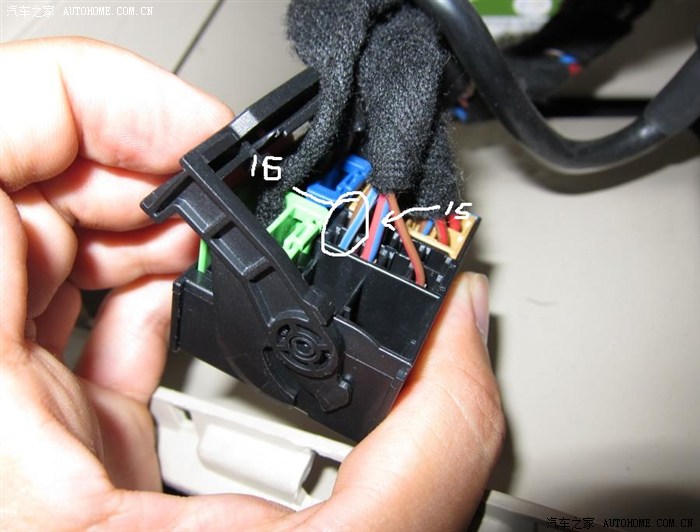

下面开始安装，原来以为晶灵版不用转接线，直接接上尾线就可以，我还兴致勃勃的直接拿起冬师兄的工具就开始拆原车机头，拆了后插上510，晕！开不了机，后来经过冬师兄咨询，要跳线15和16，就是把红圈内的两根线并在一起。
将16号线并入15号，搞懂了，现在就开始退大二瓣，可惜这大二瓣是无论如何也退不出来啊！后来冬师兄发威，直接将16号线剪掉，焊接在15号线上，断开的一头用绒布胶带包好。

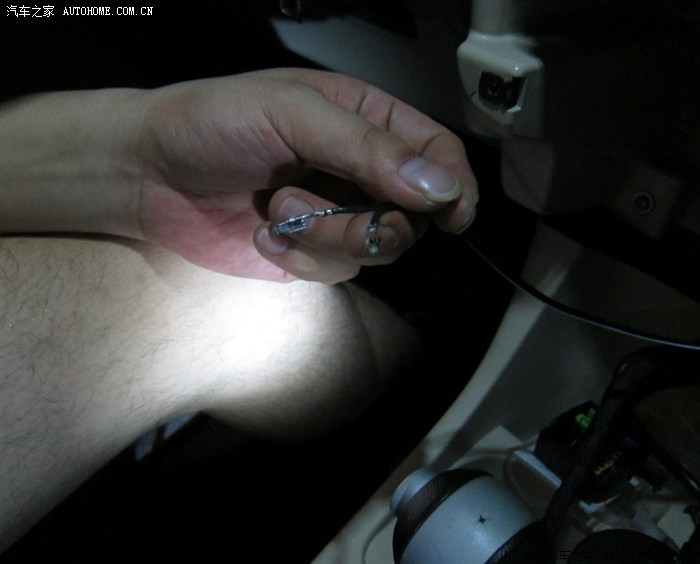

剪断了

先接好，

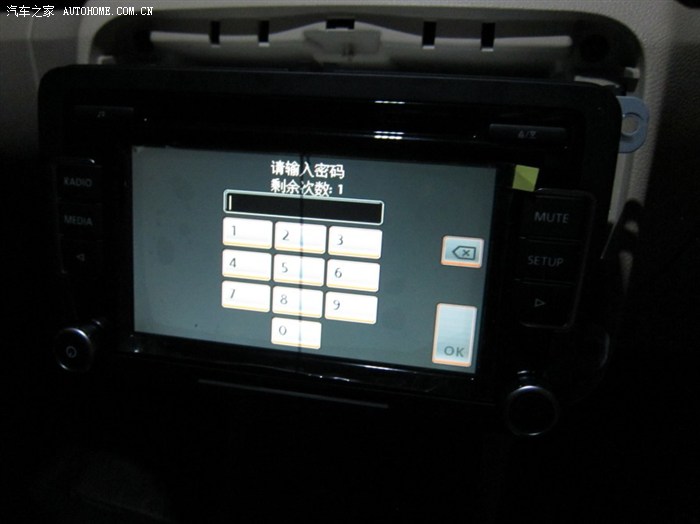

插上510试验，开机成功出现输入密码提示
没有问题然后再焊接
还是绒布胶带包好

再包，完美！

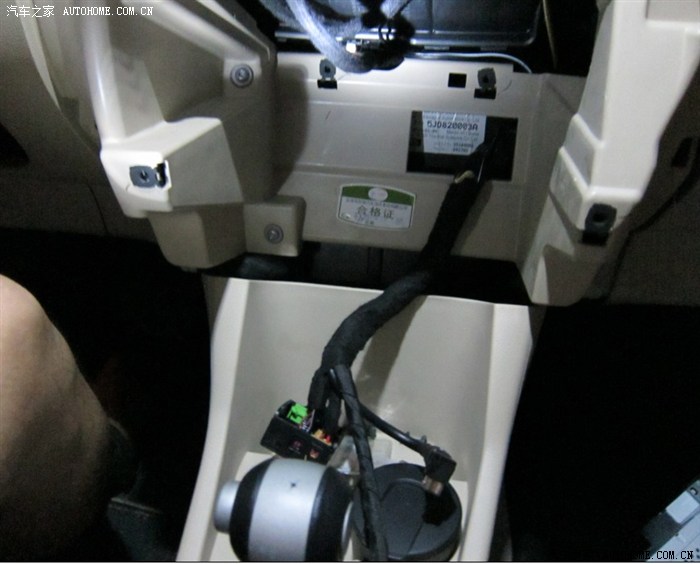

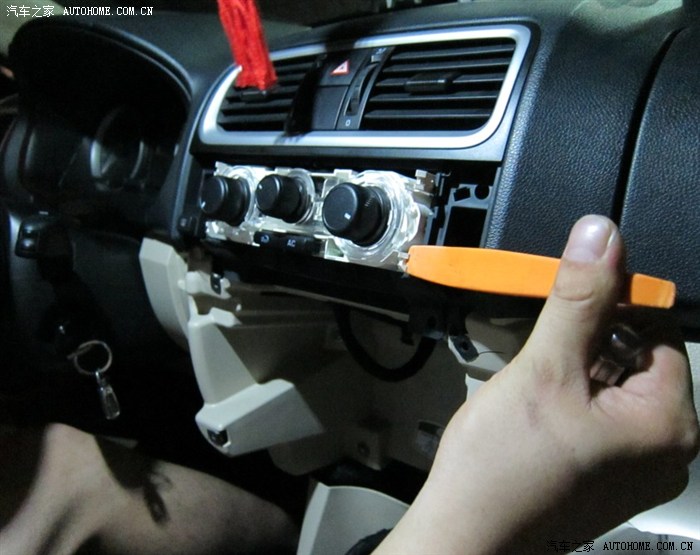

接下来就是找传说中的CAN-BUS,橙绿和橙棕，为了不盲目的找那个东西，因为绒布胶带粘性非常强大，冬师兄决定拆开空调面板来找，从插头的地方开始找。

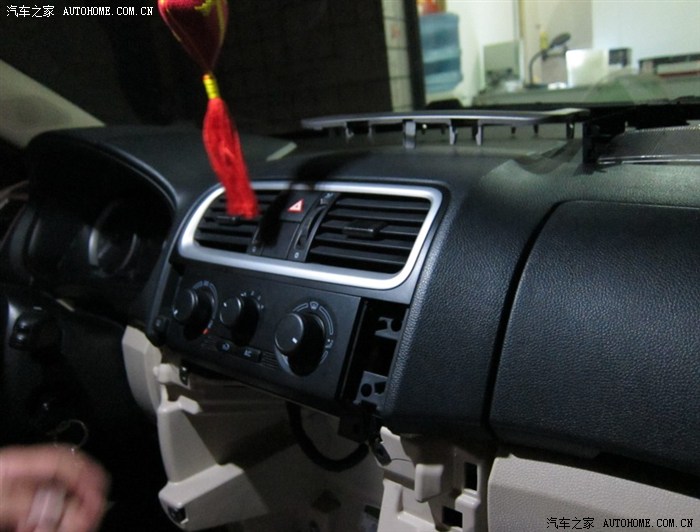

冬师兄拆起来相当熟练！

看到了吗？中间的两条


决定就在这里接，不在那个中间去找了

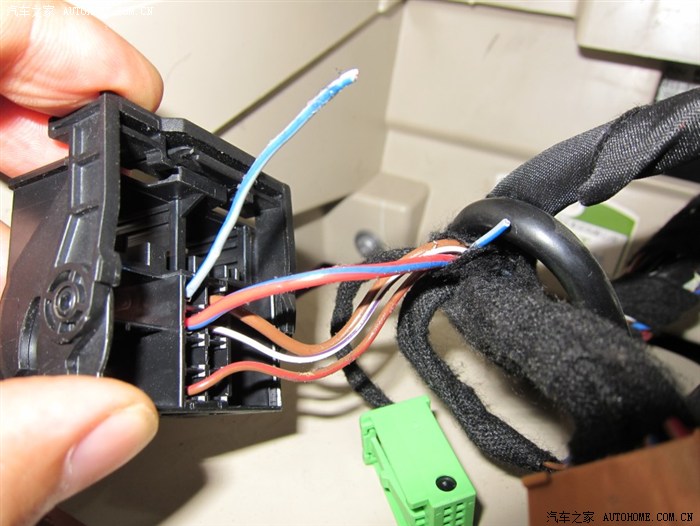

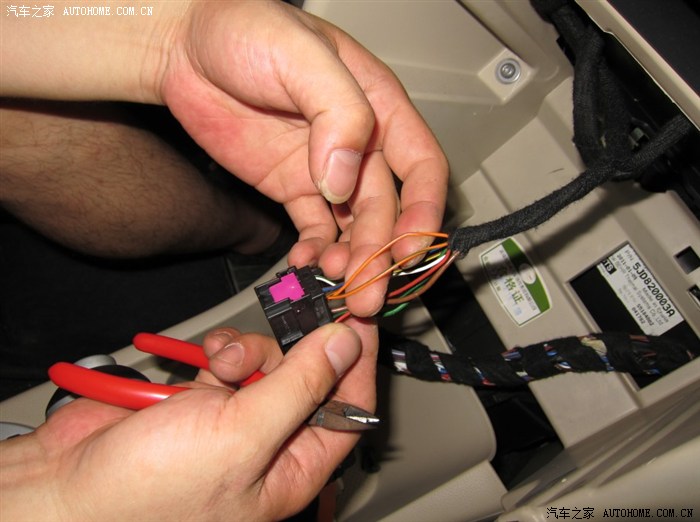

拨开两根线

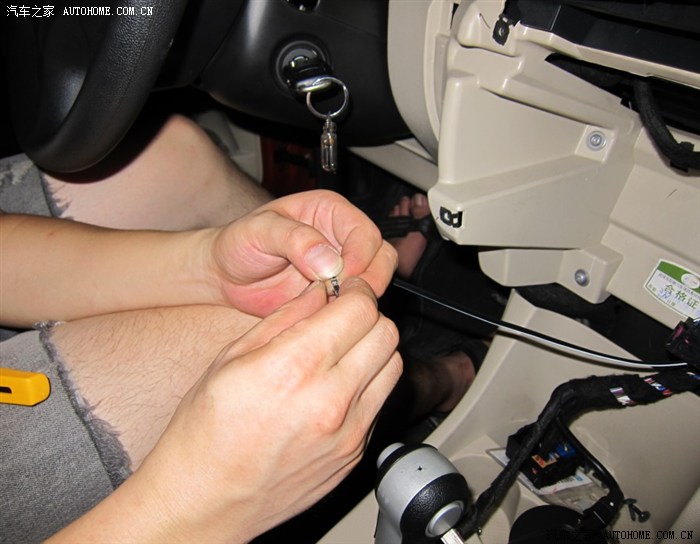

接上

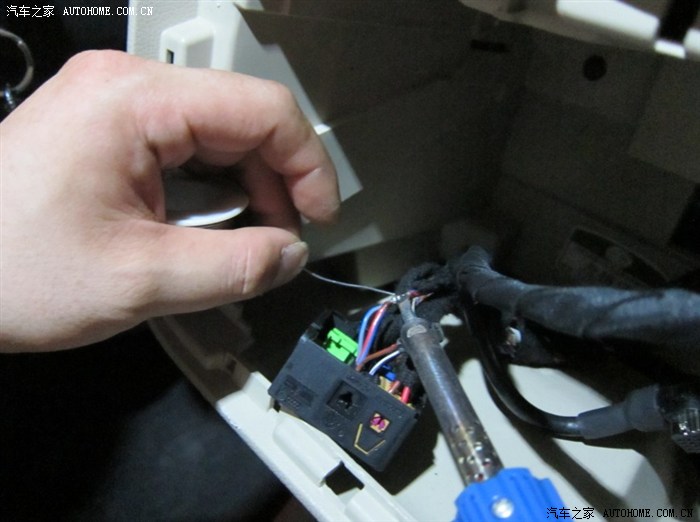

焊接

另外一头做大二瓣头子

看看，做好了



接下来把CAN-BUS插入10号和9号空，橙绿接CAN+,橙棕接CAN-。包扎好。

完美包扎，CAN-BUS在哪里？

最后恢复还原，安装上510 开机成功！开机后有个意外惊喜，原车AUX直接可以用，不用任何改装！
效果嘛，你用了就知道了！再次感谢冬师兄抽出晚上宝贵的时间来帮我安装，而且是步步都追求完美，每个地方都安装的和原车一样，看不出任何改装的痕迹！
