6390BF基本型更换标准型的收音机,改4喇叭

新之光基本型配的收音机太差了,上次在网上找网友找了个别人拆机的标准版收音机.现已经换上,挺麻烦的,需要用电钻钻眼,不钻眼也可以安装,就是把那个小铁件翻过来安装,只能安一个螺丝,不完美,为了完美只能重新钻孔.基本版的只有两个喇叭,标准的配4个喇叭,网购了两个喇叭,原车没有线,只能自己重新下线,左后下线,我是从前门下面到中柱,从中柱里面穿线到车顶,再沿着车顶的线到后照明灯下面,走的线较为完美,右后侧只能走地板胶下面了.
下面是图,有点乱,要慢慢看.

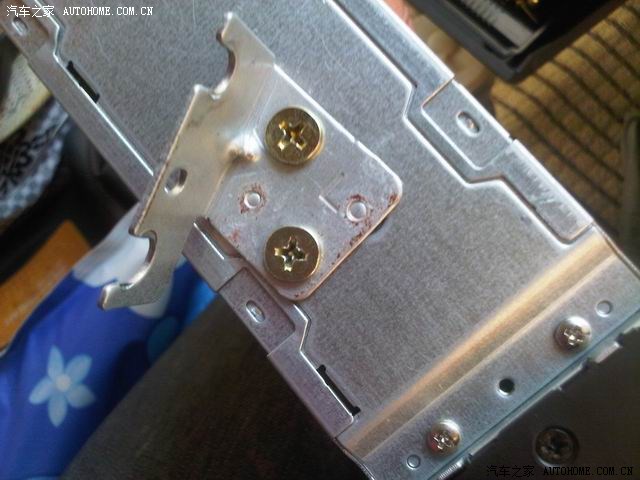

这是从基本版上面拆下来的铁片安装到标准版上,按着基本版的安装,不行,安装不上,基本版是这样安装的.




标准版收音机

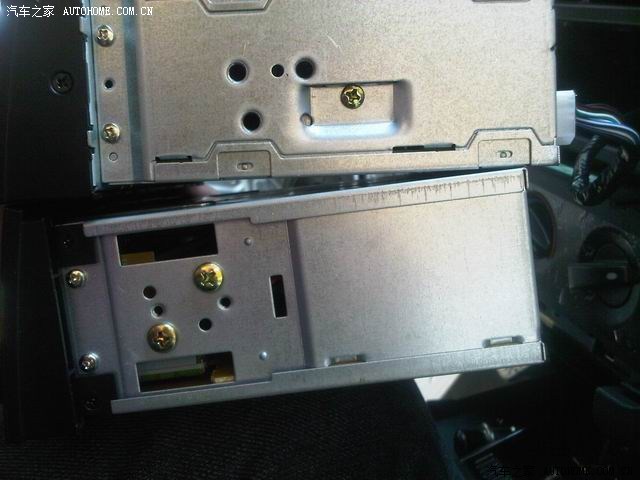

下图,上为标准版,下为基本版,看下面两个螺丝与上面位置不同,所以没安无损安装!!

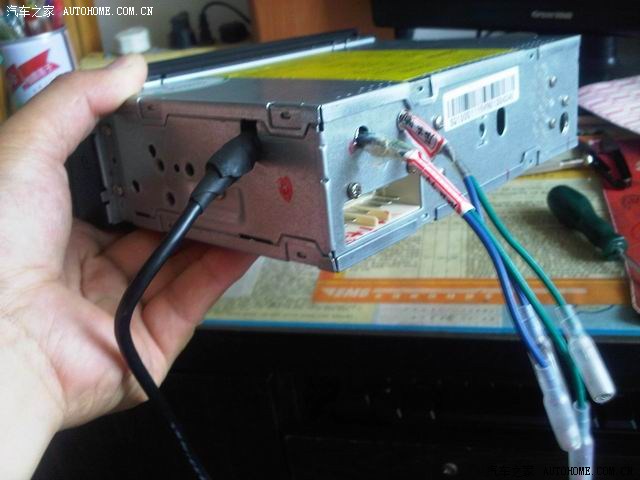

当时接后喇叭线我是并在前喇叭线上面的,这是当时安装的,不过后来又拆了,重新又分的,直接从收音机里焊接的线,一是安全,二是怕机器功率负载过大.基本的只有两路输出,标准的是4路输出,4*7W 功率不大.7W呀,不过听着还行,其它喇叭功率是不大的,网上卖的喇叭都是虚标功率.都标的是最大可承受功率,不是额定的.

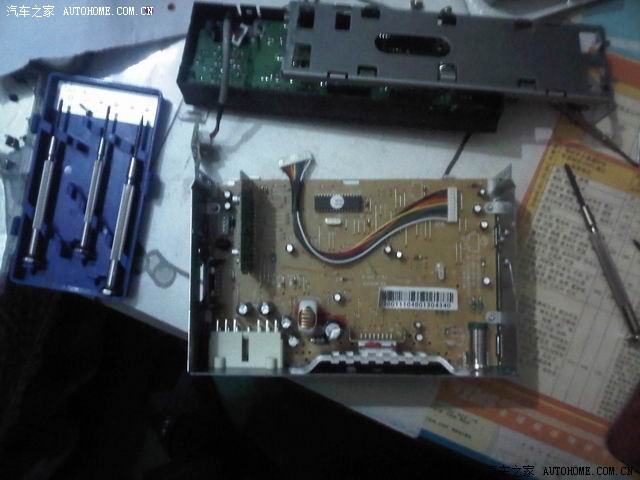

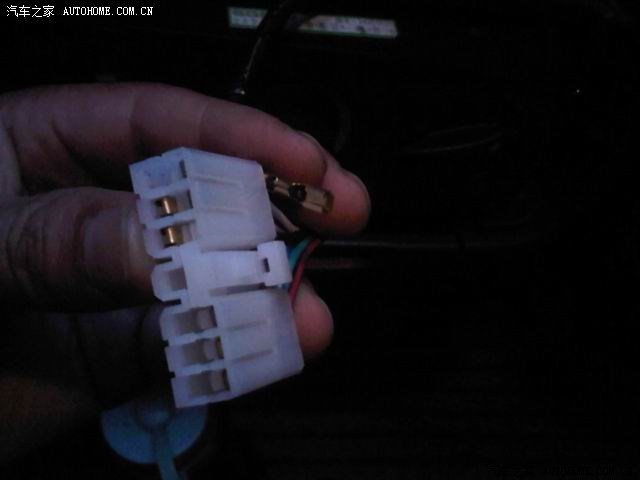

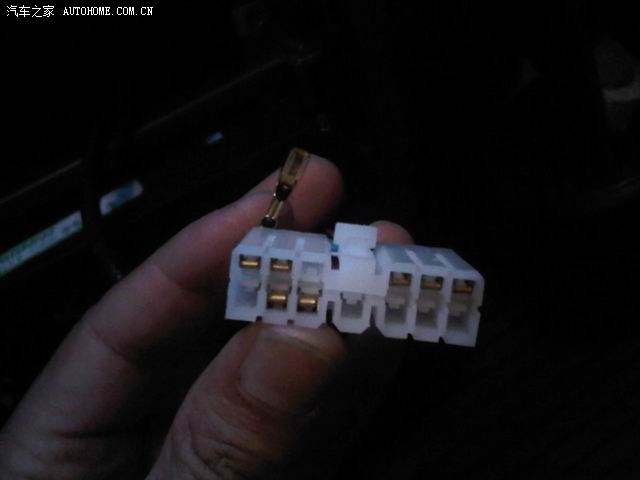

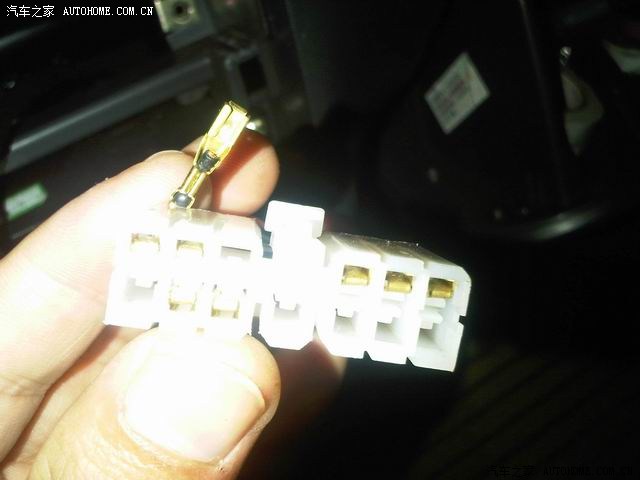

下面是收音机插排,基本型的比标准型的少4根线,不知什么地方卖这种插头的,有的话买一个更好,我找不到,自己拆开收音机直接从里面把另外四根焊接出来的

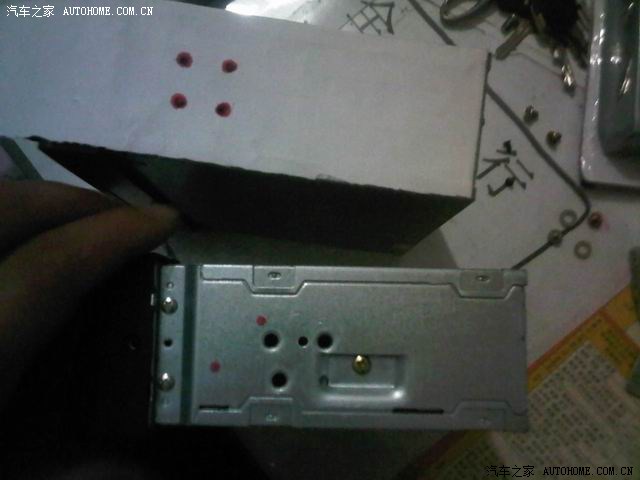

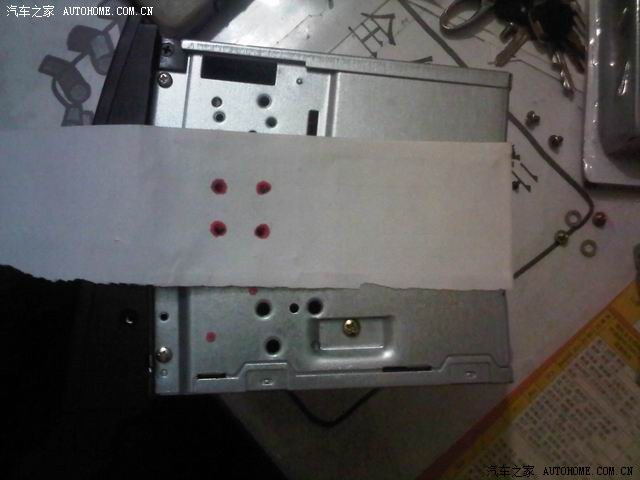

下面为了与基本型的位置一样,开始用卡尺量,不方便,最好直接找个纸一贴,量好位置,直接往标准的上面用记号表记下位置就可以了,记下的位置打孔,下面有红笔那两个点就是打孔的位置.

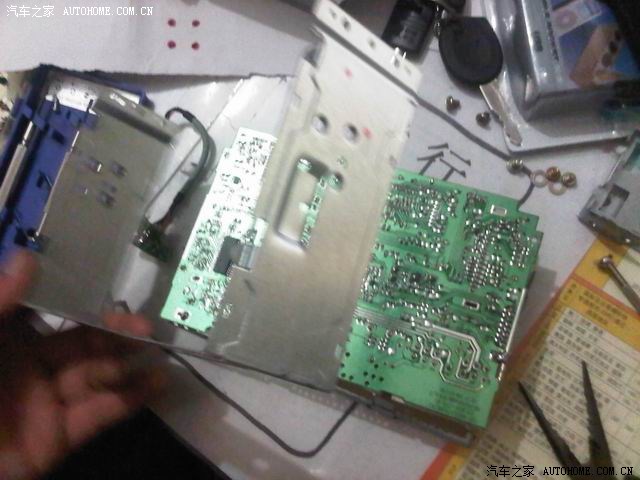

打孔我是全拆零散了,把铁片拿到别处打的.

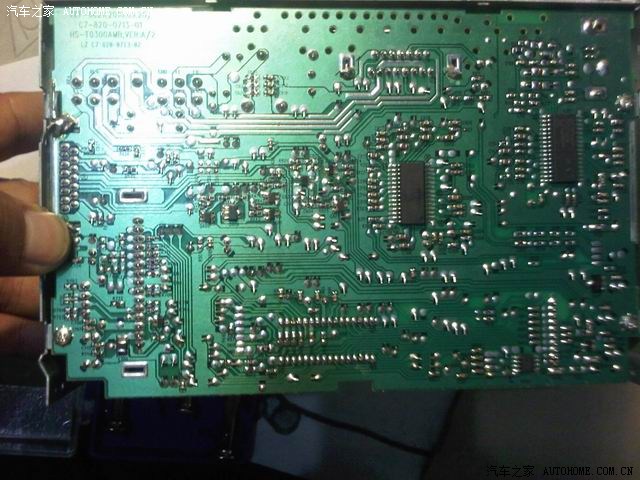

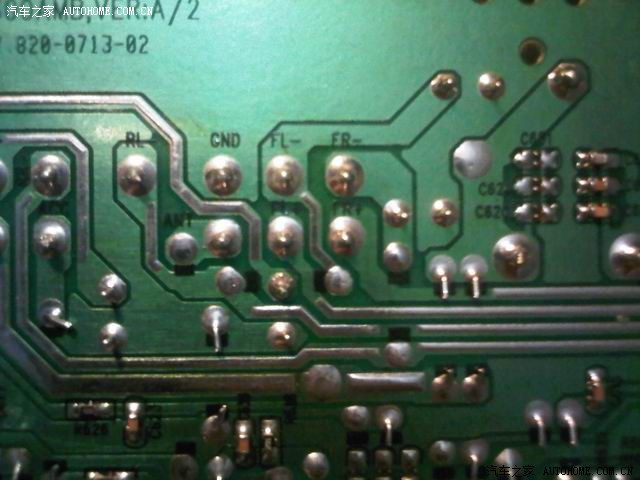

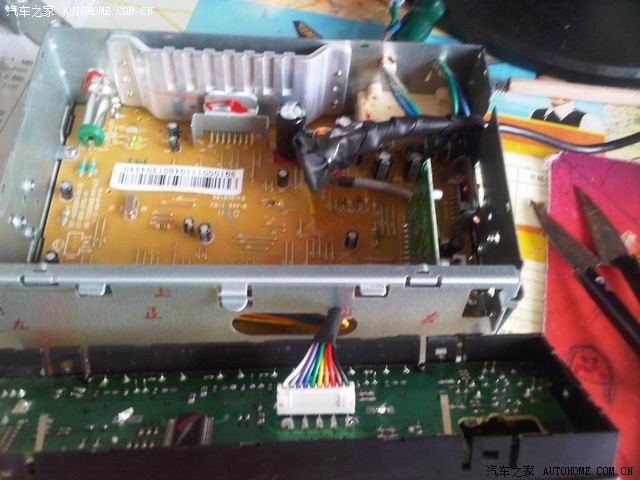

喇叭线电路板上都有标识,盖子上面也有标识,

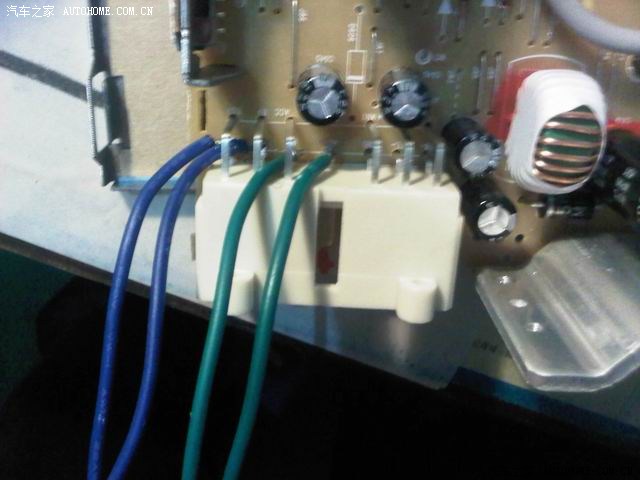

焊接的四根后门喇叭线,大家注意,.喇叭区分正负级的,接反了,效果不好听!!

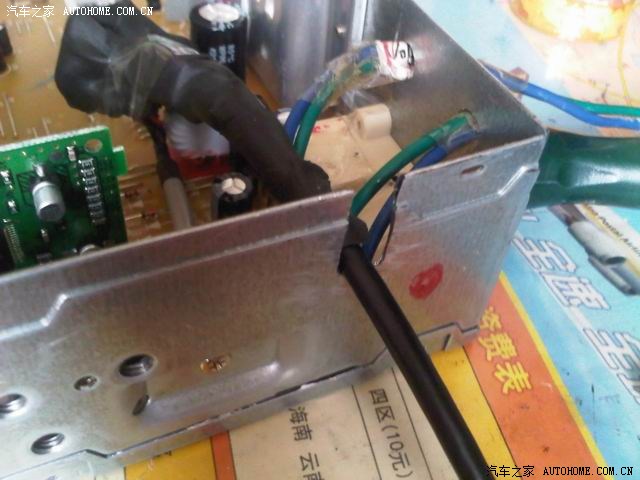

将mp3口拆下,挪到后面去,用胶带缠好,我在盒子侧面开了个洞,将数据线从洞里穿过去.从后面走线,直接把口留到杂物箱里,照片没照,

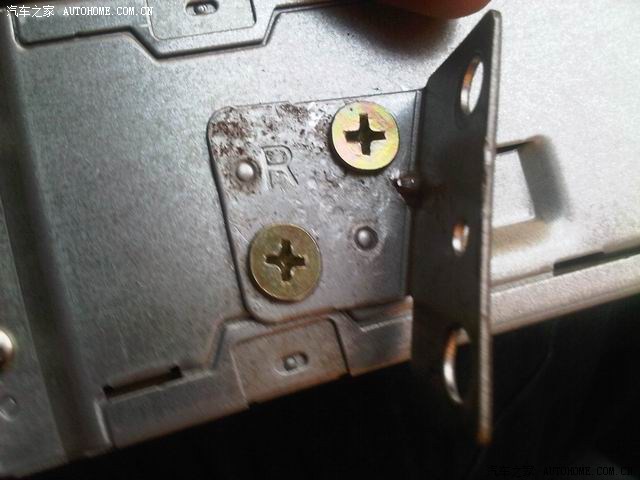

下面是重新打的两个孔,大家注意看能区别开.

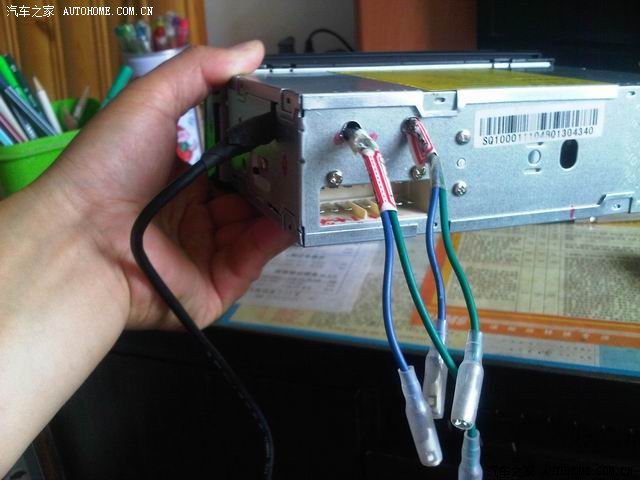

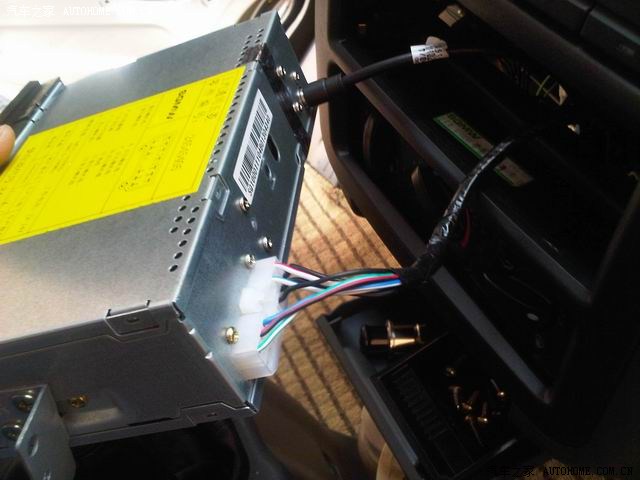

黑色u盘线,要改最好改到后面去,在侧面安装有点麻烦,我改完,安装才知道.后面4个线分好正负线,是后面四个喇叭的线.




安装过程没拍,很简单

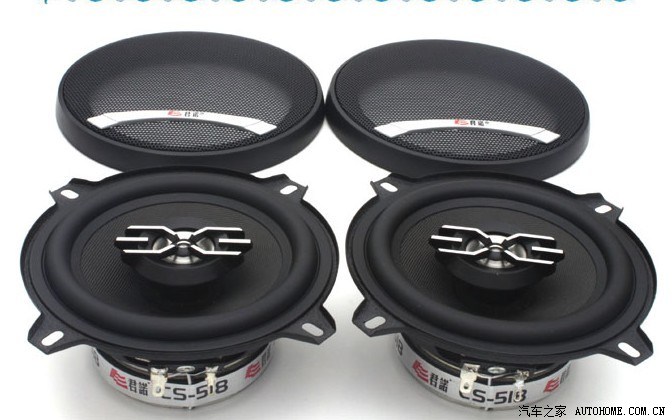

后喇叭安装了这种5寸的,需要重新钻眼,120元网上买的.

布线方法,等我重新拍完照片再给大家,
