宋DM壁挂充电箱安装（9月29日更新两张照片）
孩子今年9月份新学期转学到了县城，在县城学校附近租了个房子，所以壁挂充电盒就没想在老家安装，房子要明年国庆前才交工，租住的房子没法安装壁挂！媳妇就在老家村里医院上班，到县城来回60公里，晚上下班回县城辅导孩子，白天上班期间用壁挂完全可以充满！因此就把壁挂充电盒在安在老家了。一开始想直接网上买个现成的，结果看上的那家因环保检查发货之日遥遥无期，于是决定干脆自己弄得了！
准备工作：
一、充电箱，本地买了个配电箱，带衬板，规格60*50*17厘米（充电盒14厘米的厚度），100元；
二、 空开，电表，浪涌保护器（防雷），三孔插座，二孔插座，网上150元；
三、接地角铁和扁铁，本地找个做铁艺的店让师傅焊接了一个，20元。
四、其余电缆、三种颜色单股硬铜线（2.5mm²，各1米长即可），膨胀螺丝若干。
9月14日，星期四，阴
安装过程及注意事项：
一、充电箱就是起个防雨、防盗、防破坏的作用，如果无需考虑这些情况的话完全可以不用充电箱，毕竟比亚迪的壁挂充电盒是IP55的防护级别，也就是防尘防下雨的，具体可以网上查询，以我安装的这些东西充电箱的60*50*17厘米空间刚好，尤其是厚度，20厘米以上最好。
二、安装充电盒，充电箱带有衬板，充电盒、电表等就固定在衬板上，充电盒后边自带的钢板就拆下来不用了。充电盒本身自带漏保，所以外边我就只接了一个空开作为总开关；现在的供电安全措施已经很完善了，浪涌保护器（防雷）可以不用安装，我们农村电杆电线直接入户，根本不会有防雷措施的，所以这个最好是安装上；三孔插座、二孔插座加起来还没10元钱，加上；电度表、时控开关可加可不加，根据自己需求了。考虑到下雨，这些东西尽量靠上安装。
三、空开等连接线选择2.5mm²的国标单独硬铜线即可，我在家里只找到1.5mm²的铜线，也就只好用这个了，实际使用中绑在一起的几根进线略微发热。
另外，壁挂充电盒的线缆也是2.5mm²的，进线的格兰头（也叫防水头，紧线头）规格是M2.5X1.5的，接11~16mm直径的电缆，完全可以防水防尘；另外一头如果是从插座上接出来的，请使用16A的插头和插座（比如空调插座），跟一般常用的10A插头插座不兼容的，线不是太长2.5mm²的足矣，反正越粗越好！我用的是4*2.5mm²的线缆，两根并在一起从电表引出来到充电箱的，大约30米长。
四、接地线，农村住房一般不带接地线，所以这个要自力更生了。墙角挖坑，0.7米角铁，一头削尖，实际打入地下0.6米深即可；另外一头焊接一条1.3米，根据自己箱子的高低调整；盐水半盆，增加导电性，埋好角铁之后填土砸瓷实了，扁铁事先打好孔，膨胀螺丝固定在墙上，包括充电箱也通过膨胀路搜固定在扁铁上方，顺便作为地线的接线头。
五、最后挂好充电箱，再把装好充电盒、电表等的衬板装进去，接好进线和地线，用插座检测仪测试接线正确无误。时间也不早了，车第二天才能开上来，所以没有测试。
9月15日，星期五，阴转多云
上午媳妇把车开上来，插好充电枪，3.1KW的功率！观察一段时间检测下连接线，接头等地方，除了绑一起的1.5mm²的铜线略微发热之外，其余都正常。至此充电箱安装完毕。
总结：这个充电箱也是参考网上成品充电箱制作的，成本当然是有优势的，充电箱、空开，浪涌保护器，电度表，三孔、二孔插座，地线角铁，膨胀螺丝等，还有自喷漆，不到300元人民币，肯定比同样的成品要便宜的。
缺点就是1、箱子不是专门为比亚迪充电盒设计的，所以箱子下部没有开口，充电时只能把门简单闭着，下雨时要注意到电表、插座等的防水问题；2、而且没有挂充电枪的地方，不用时只能盘好线放在箱子底部了！
欢迎各位DM车主一起交流！
下边开始上图：
准备工作：
一、充电箱，本地买了个配电箱，带衬板，规格60*50*17厘米（充电盒14厘米的厚度），100元；
二、 空开，电表，浪涌保护器（防雷），三孔插座，二孔插座，网上150元；
三、接地角铁和扁铁，本地找个做铁艺的店让师傅焊接了一个，20元。
四、其余电缆、三种颜色单股硬铜线（2.5mm²，各1米长即可），膨胀螺丝若干。
9月14日，星期四，阴
安装过程及注意事项：
一、充电箱就是起个防雨、防盗、防破坏的作用，如果无需考虑这些情况的话完全可以不用充电箱，毕竟比亚迪的壁挂充电盒是IP55的防护级别，也就是防尘防下雨的，具体可以网上查询，以我安装的这些东西充电箱的60*50*17厘米空间刚好，尤其是厚度，20厘米以上最好。
二、安装充电盒，充电箱带有衬板，充电盒、电表等就固定在衬板上，充电盒后边自带的钢板就拆下来不用了。充电盒本身自带漏保，所以外边我就只接了一个空开作为总开关；现在的供电安全措施已经很完善了，浪涌保护器（防雷）可以不用安装，我们农村电杆电线直接入户，根本不会有防雷措施的，所以这个最好是安装上；三孔插座、二孔插座加起来还没10元钱，加上；电度表、时控开关可加可不加，根据自己需求了。考虑到下雨，这些东西尽量靠上安装。
三、空开等连接线选择2.5mm²的国标单独硬铜线即可，我在家里只找到1.5mm²的铜线，也就只好用这个了，实际使用中绑在一起的几根进线略微发热。
另外，壁挂充电盒的线缆也是2.5mm²的，进线的格兰头（也叫防水头，紧线头）规格是M2.5X1.5的，接11~16mm直径的电缆，完全可以防水防尘；另外一头如果是从插座上接出来的，请使用16A的插头和插座（比如空调插座），跟一般常用的10A插头插座不兼容的，线不是太长2.5mm²的足矣，反正越粗越好！我用的是4*2.5mm²的线缆，两根并在一起从电表引出来到充电箱的，大约30米长。
四、接地线，农村住房一般不带接地线，所以这个要自力更生了。墙角挖坑，0.7米角铁，一头削尖，实际打入地下0.6米深即可；另外一头焊接一条1.3米，根据自己箱子的高低调整；盐水半盆，增加导电性，埋好角铁之后填土砸瓷实了，扁铁事先打好孔，膨胀螺丝固定在墙上，包括充电箱也通过膨胀路搜固定在扁铁上方，顺便作为地线的接线头。
五、最后挂好充电箱，再把装好充电盒、电表等的衬板装进去，接好进线和地线，用插座检测仪测试接线正确无误。时间也不早了，车第二天才能开上来，所以没有测试。
9月15日，星期五，阴转多云
上午媳妇把车开上来，插好充电枪，3.1KW的功率！观察一段时间检测下连接线，接头等地方，除了绑一起的1.5mm²的铜线略微发热之外，其余都正常。至此充电箱安装完毕。
总结：这个充电箱也是参考网上成品充电箱制作的，成本当然是有优势的，充电箱、空开，浪涌保护器，电度表，三孔、二孔插座，地线角铁，膨胀螺丝等，还有自喷漆，不到300元人民币，肯定比同样的成品要便宜的。
缺点就是1、箱子不是专门为比亚迪充电盒设计的，所以箱子下部没有开口，充电时只能把门简单闭着，下雨时要注意到电表、插座等的防水问题；2、而且没有挂充电枪的地方，不用时只能盘好线放在箱子底部了！
欢迎各位DM车主一起交流！
下边开始上图：

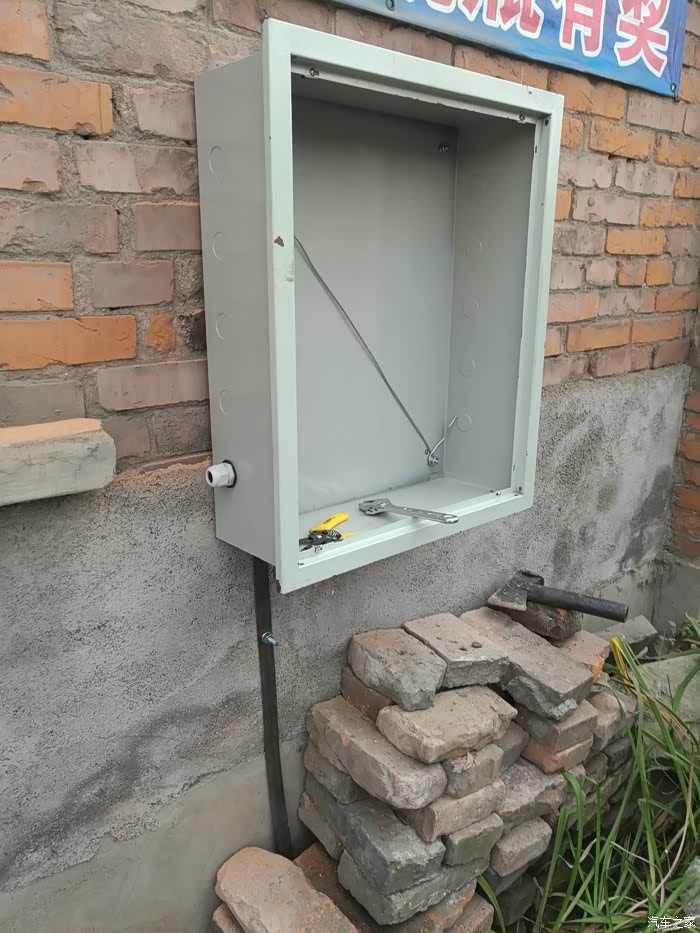

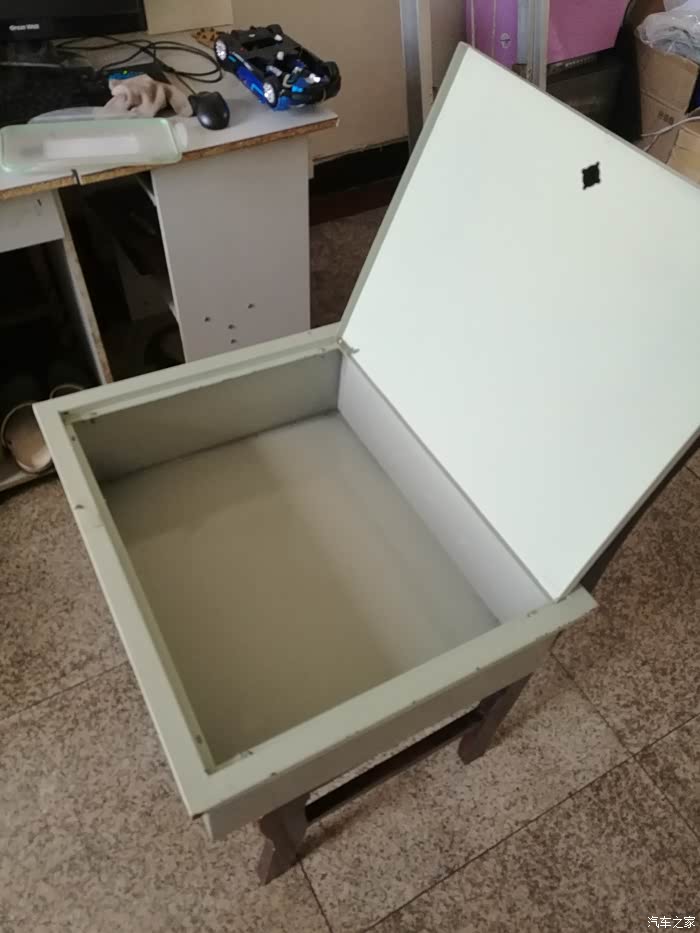

充电箱，本地电器商店里买到的，带镀锌衬板，规格60*50*17厘米，包括边框，实际空间略小一些。这个空间除了略薄之外，刚合适！

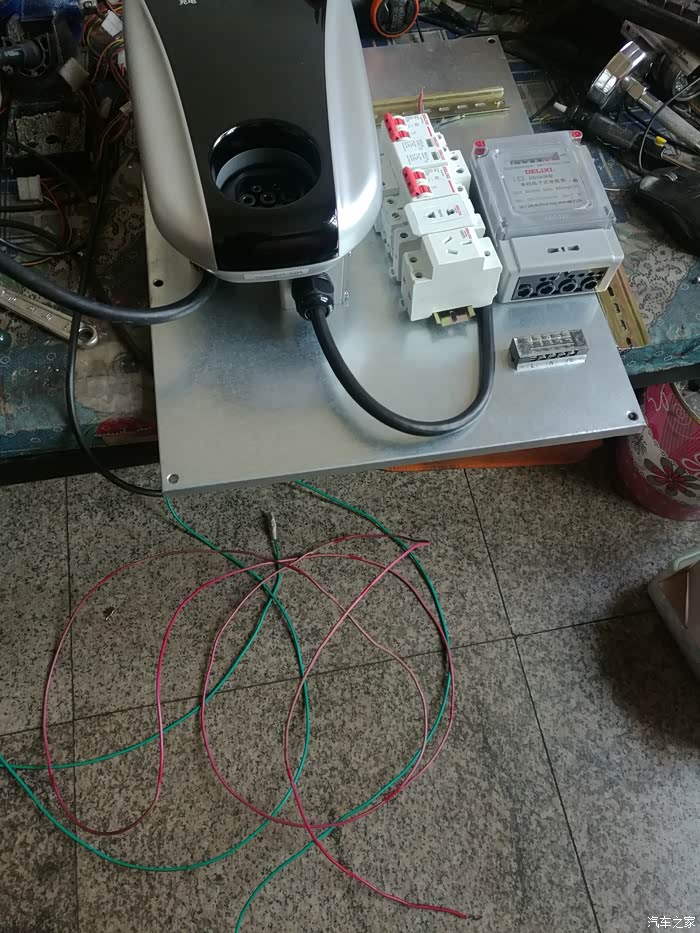

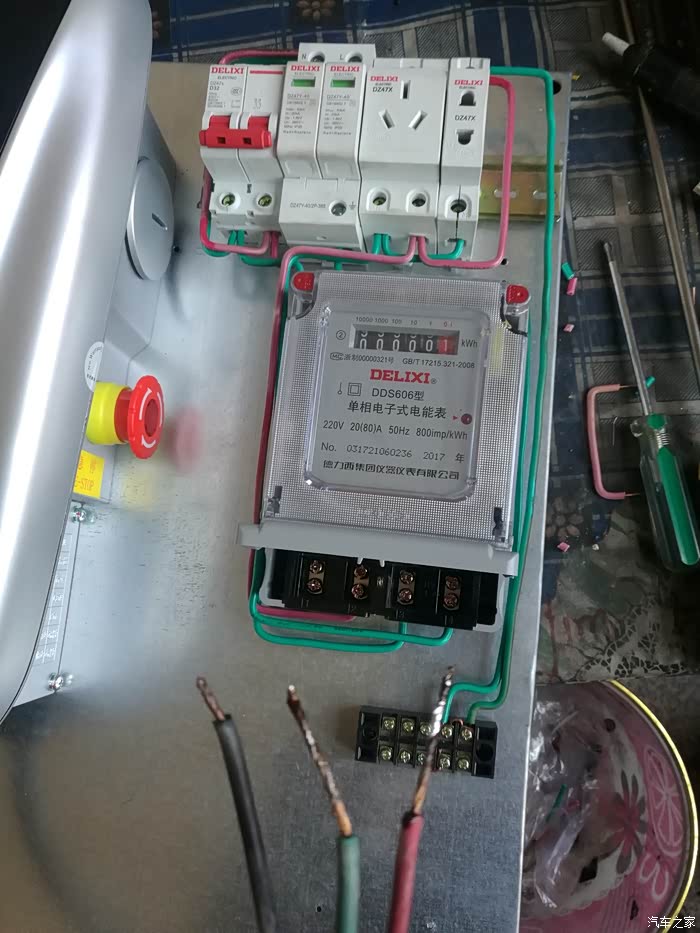

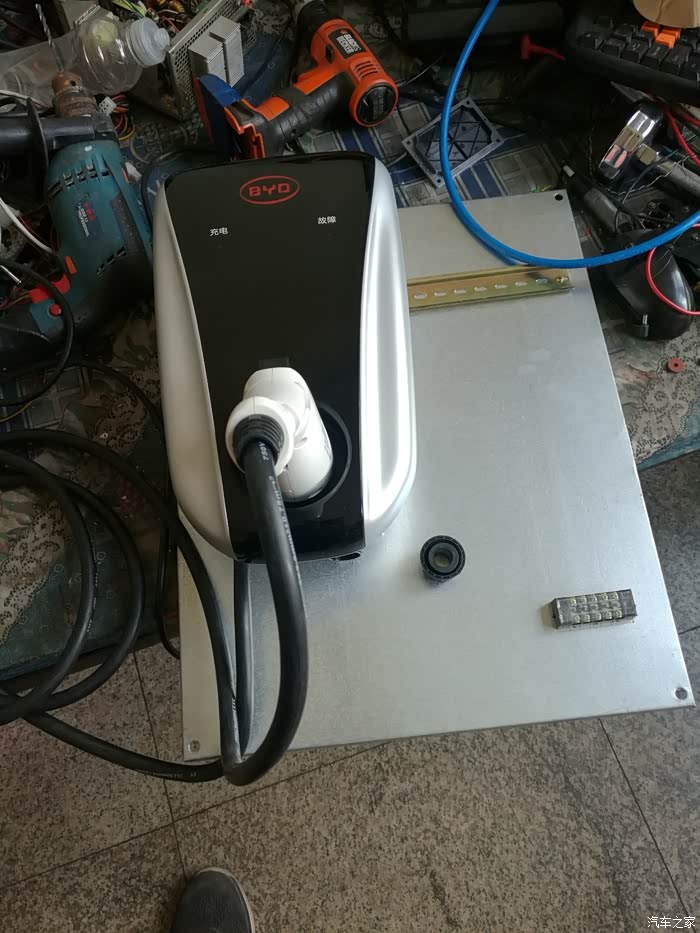

壁挂充电器背板拆掉不用，厚度约有14厘米，直接安装到衬板上；再安装导轨，用做固定空开等。
再此重复说一下，比亚迪充电盒防护等级IP55，户外直接安装也完全可以防尘防雨的。

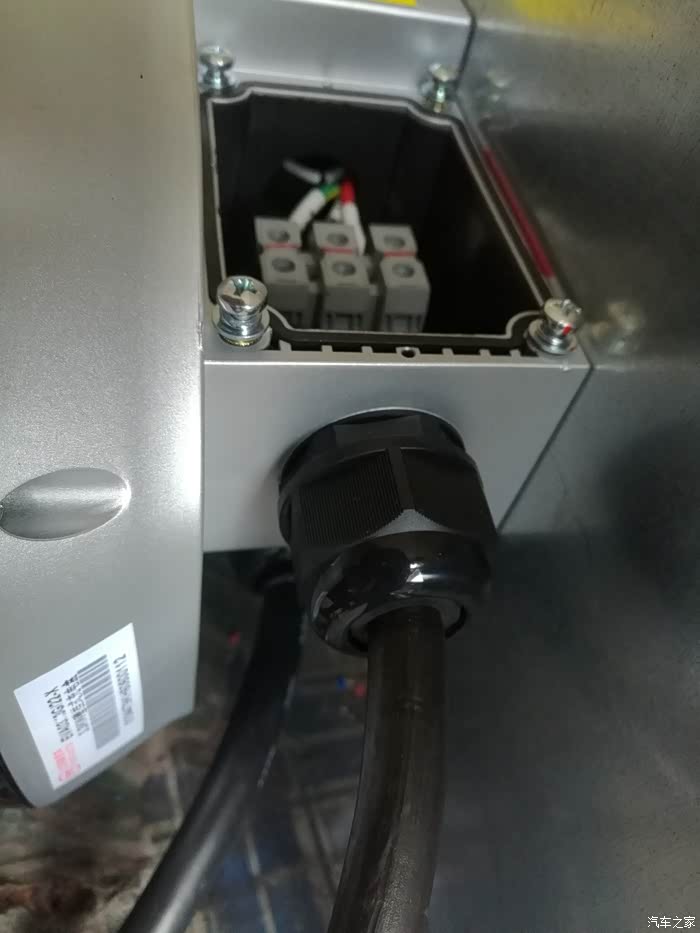

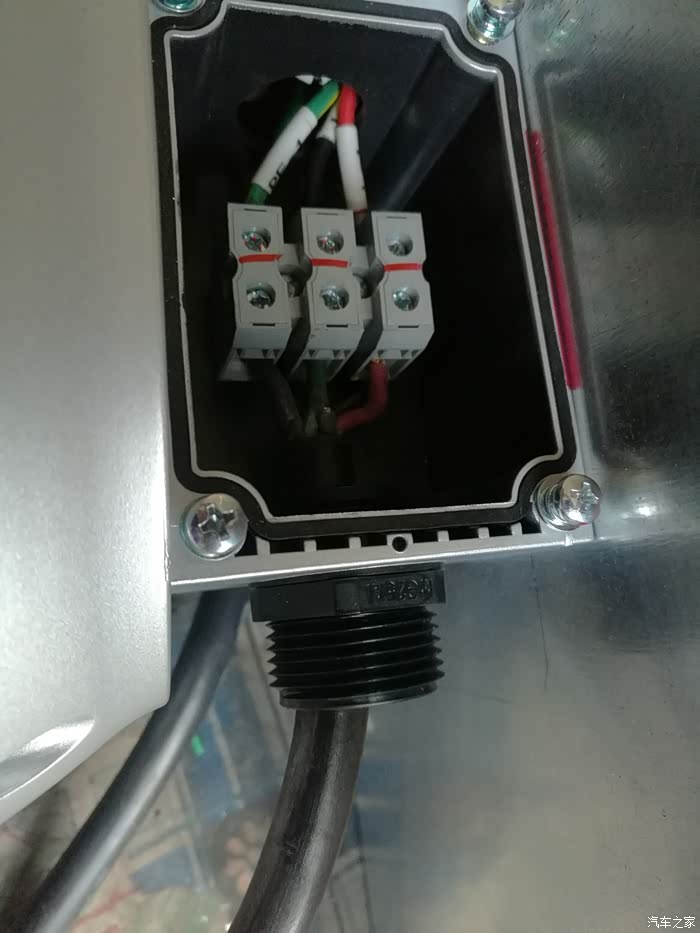

接线盒里从坐到右依次为接地线，零线，火线。
接线盒里从坐到右依次为接地线，零线，火线。

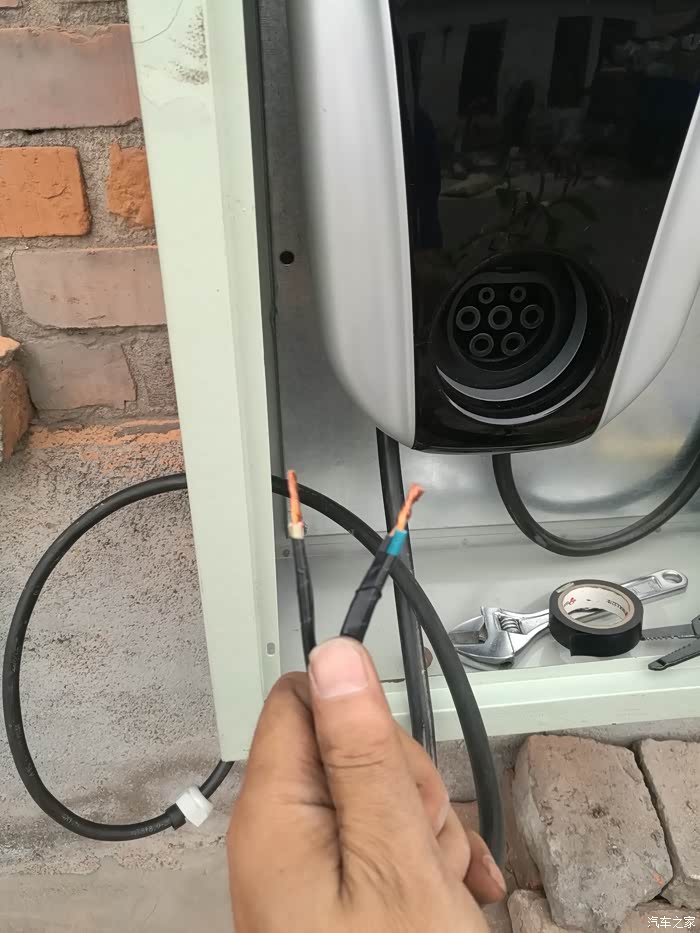

黑色的接头叫格兰头，规格是M25X1.5，可以锁紧直径11~15的线缆，户外直接安装可以选择直径为这个范围的电缆。充电盒本身防水的话就没这个必要了，比如网上卖的成品充电箱就直接接了三根铜线出来。
网上采购回来的配件，空开，电度表，三孔插座，两孔插座，浪涌保护器。

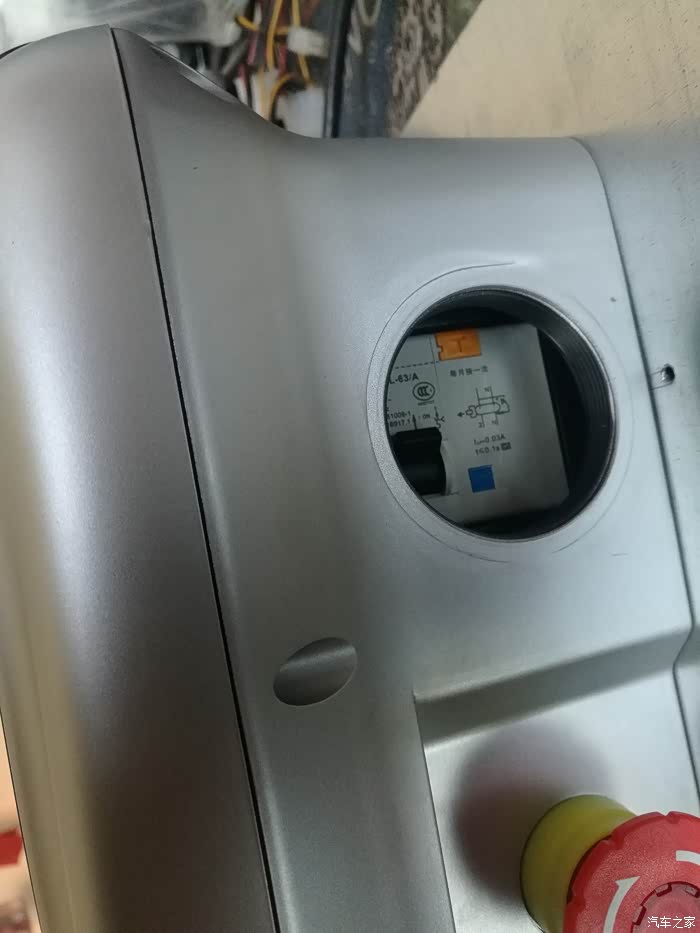

壁挂充电盒自带漏电保护开关。
一个人接线，接线过程没有拍照，家里找到的1.5mm²单股铜线，建议选择2.5mm²之上的，实际使用中略微有点温热。

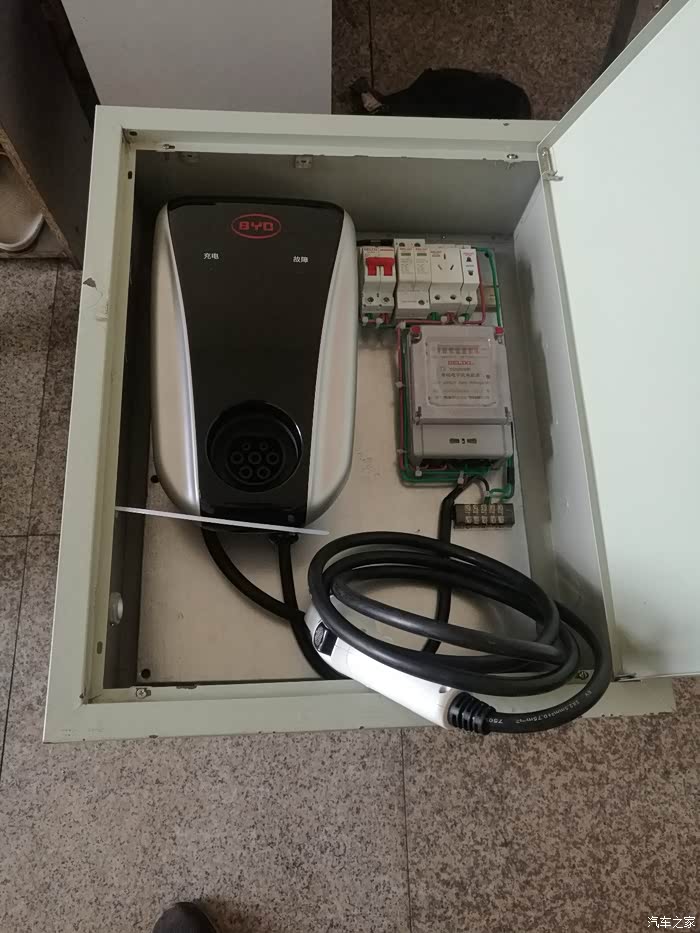

装箱效果，确认接线无误之后通电检测，准备回家施工！
因为自家房子没有地线，所以得自己接个接地线。

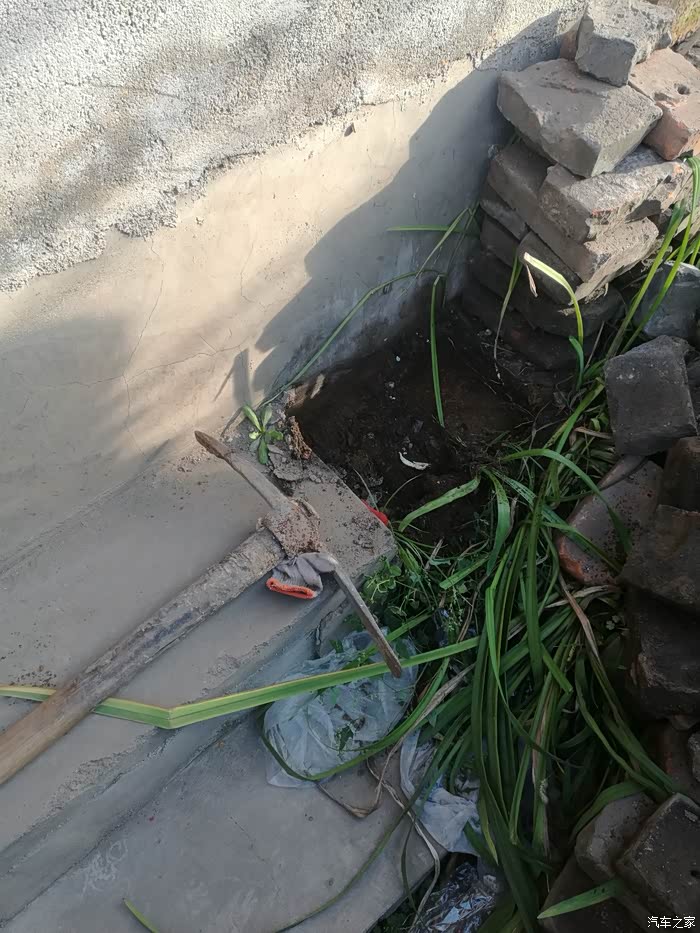

墙角找个泥地的地方，开挖！
墙角找个泥地的地方，开挖！
角铁和扁铁焊接一起，就是地线咯。

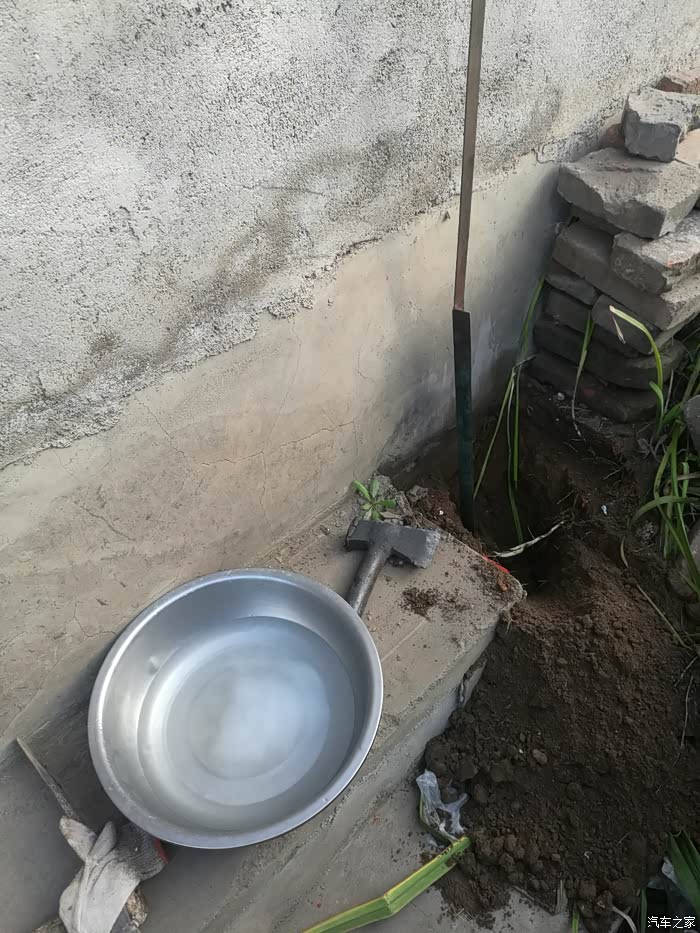

准备半盆盐水，一是为了减小角铁与土壤的电阻，二是让角铁更容易扎进去。
当电工的同学说埋进去0.6米即可。
准备半盆盐水，一是为了减小角铁与土壤的电阻，二是让角铁更容易扎进去。
当电工的同学说埋进去0.6米即可。
地线埋好后，固定充电箱。
再装上装好充电器等的衬板。
开始接进线，从电表直接扯过来，4*1.5的电缆，两两并一起接空开上。

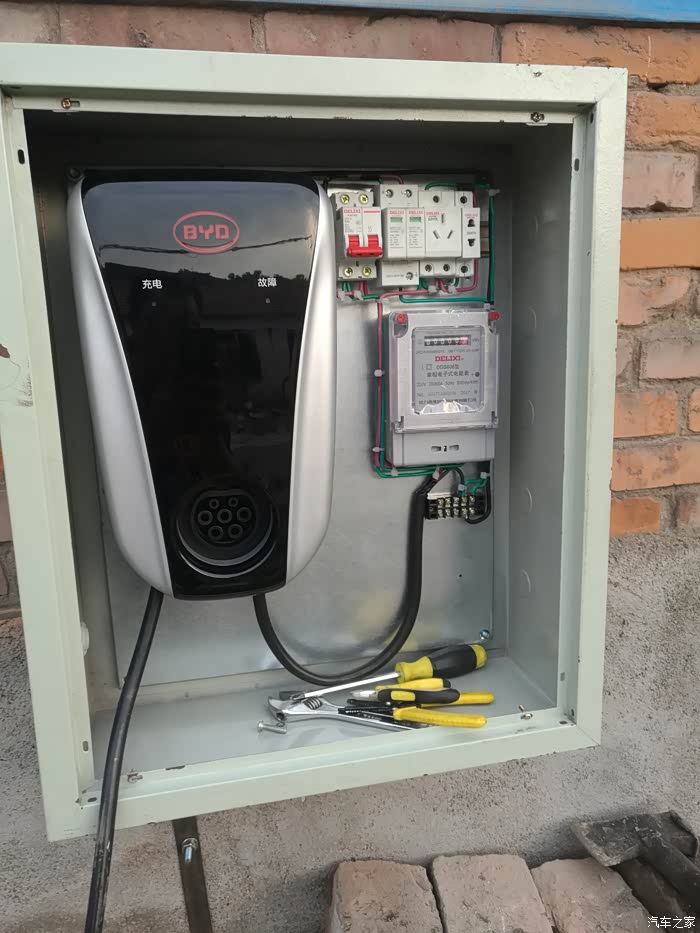

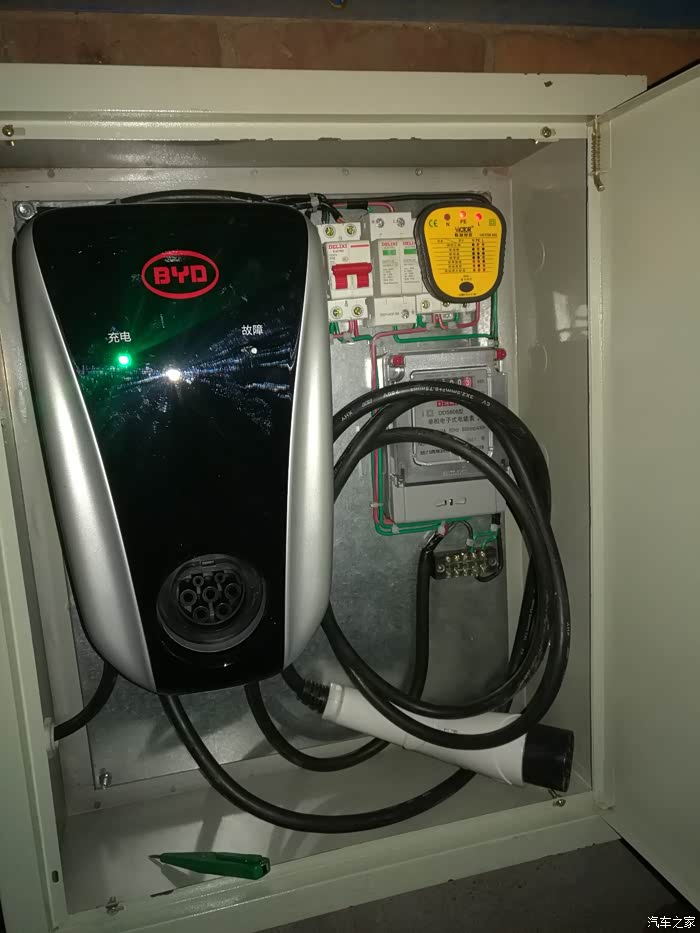

安装好了！
通电，插座检测仪测试下，接线正确！主要是不缺地线就没问题了！
车子不在，时间也不早了，先收工明天检验效果！
车子不在，时间也不早了，先收工明天检验效果！

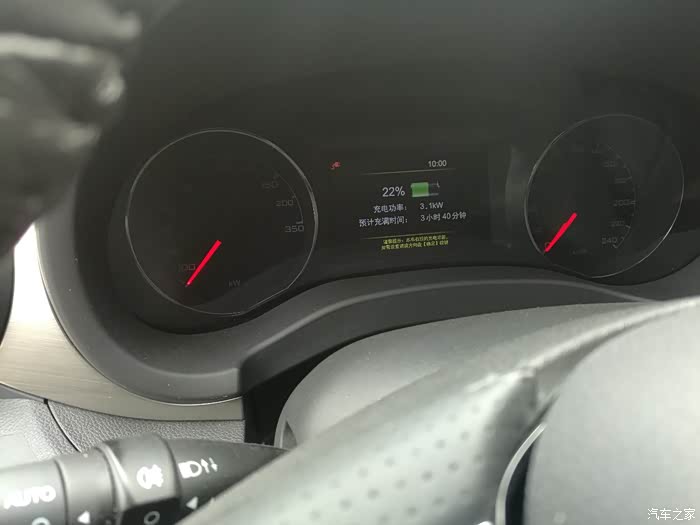

3.1KW的功率。
充电一小时后摸了下空开到电度表绑一起的1.5mm²铜线，只有些许热度。

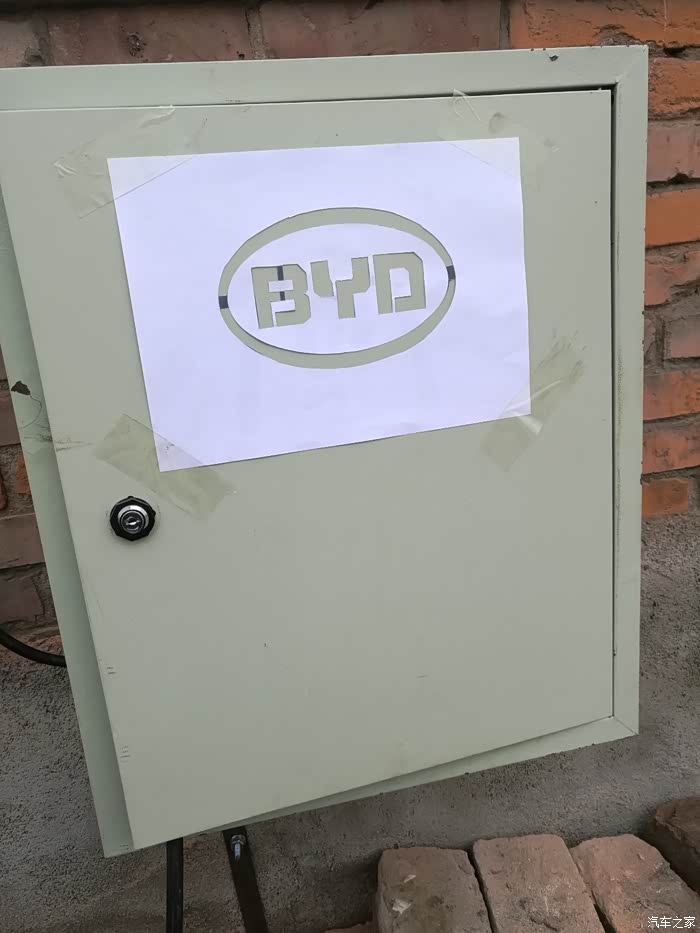

箱子上光秃秃的，喷个字。
准备好红色自喷漆。

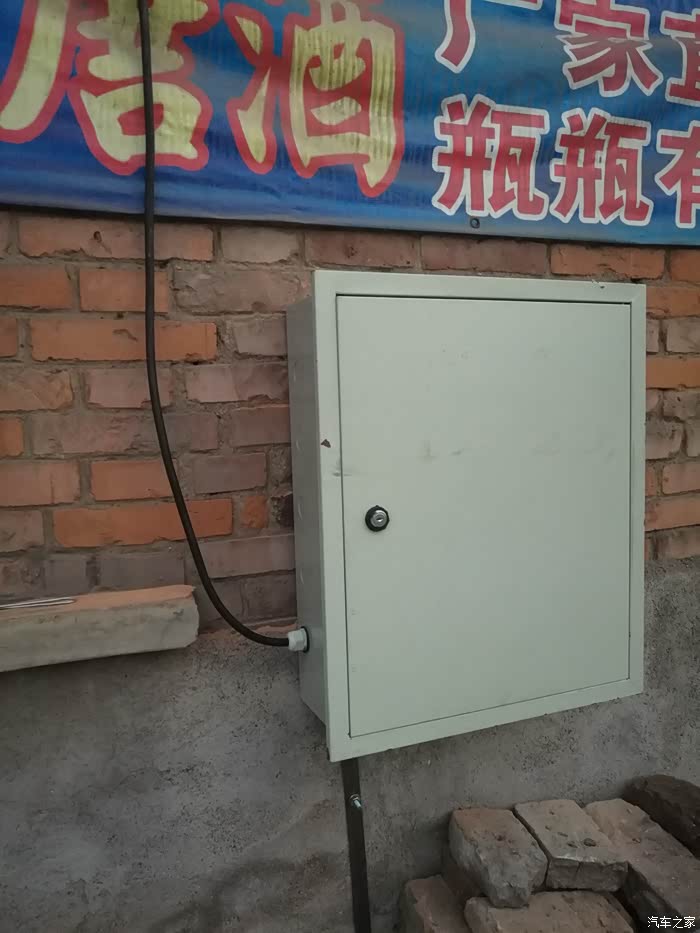

完工了！
我老婆说下边再喷个篆体宋！

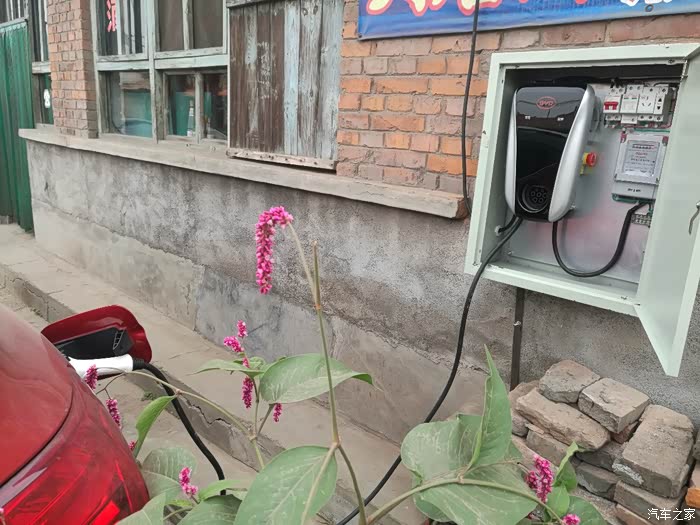

充电时盖子只能这样，缺点就是下雨天就得盖个雨布了！好在都是只在白天时间段充几个小时。
我老婆说下边再喷个篆体宋！
充电时盖子只能这样，缺点就是下雨天就得盖个雨布了！好在都是只在白天时间段充几个小时。

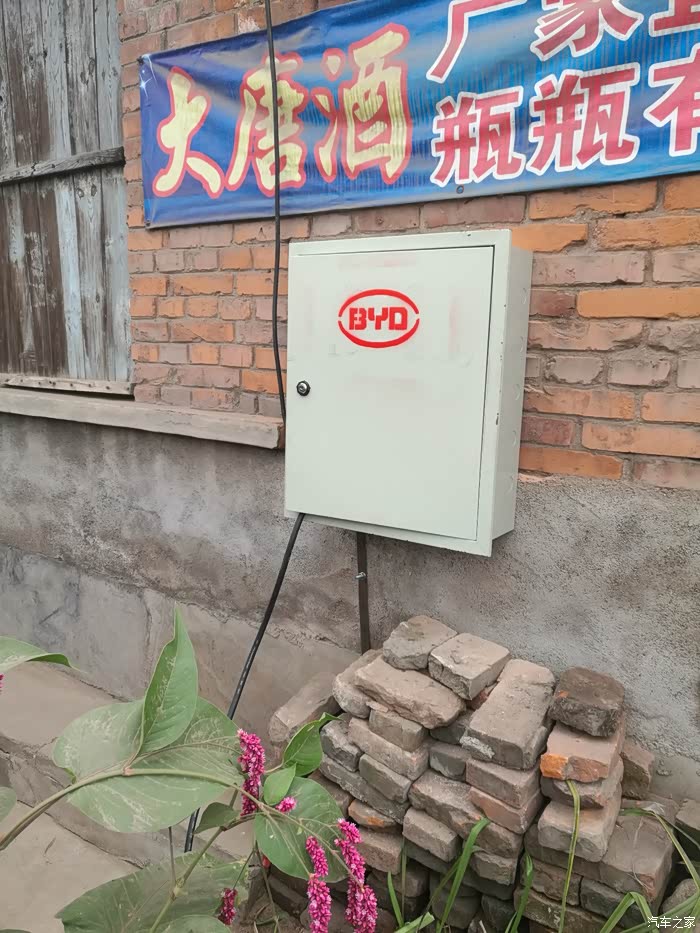

离远点再来张！

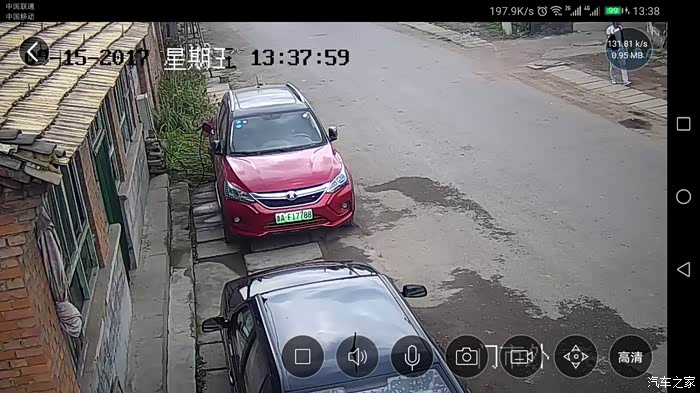

监控截图！
尝试了下用便携充电器充电。

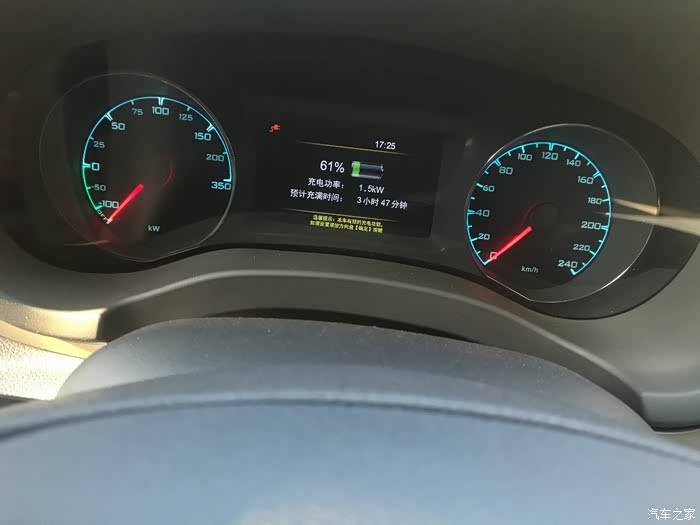

1.5KW的功率！
没有了黄三角和提示接地的信息了。
前段时间下雨天用便携充电器充电时电的我麻麻的！这下下雨天也应该可以高枕无忧了。
没有了黄三角和提示接地的信息了。
前段时间下雨天用便携充电器充电时电的我麻麻的！这下下雨天也应该可以高枕无忧了。
云服务和远程监控配合起来，相得益彰啊！
每天往返60公里约消耗65~70%电量。媳妇开车比我省多了！
