17款秦80，加装音响的相关问题汇总

17款秦80，音响的相关问题，请需要的朋友参考：

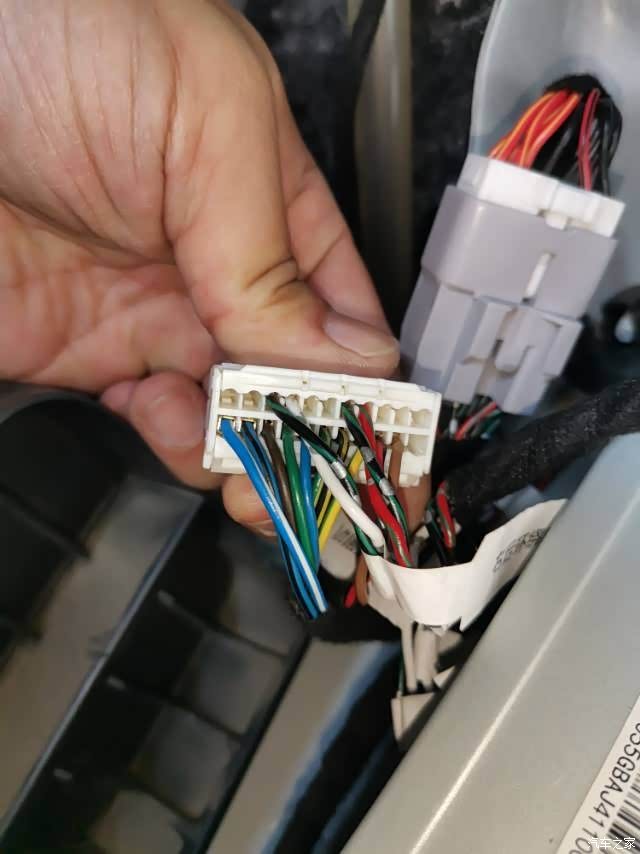

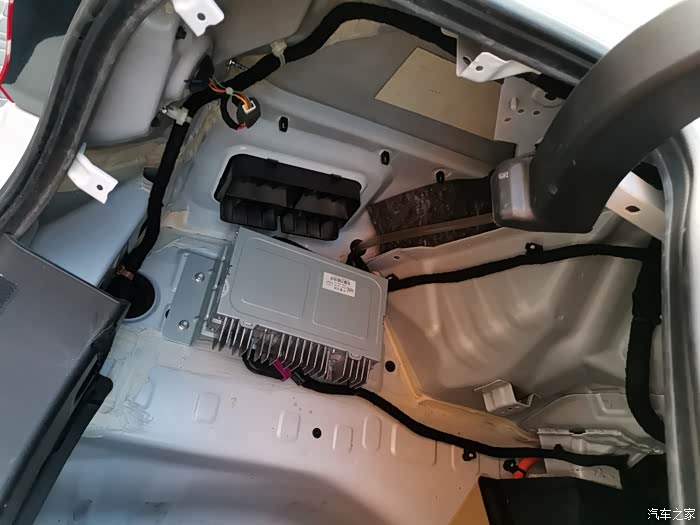

1、外置功放在后备箱里面，左后侧，型号：MA14E。
2、电源5线并联（单线0.85平方毫米太细，承载功率不足），单线功率60W，最大功率300W。记住这个是常电，车载冰箱永远制冷（据说停车时间长了，如果电池没电，汽油发动机会自动开启充电）。
3、功放上输出9通道，最多接12个喇叭。其中车门高音喇叭与车门中低音喇叭并联使用一个相同通道。
4、超低音喇叭，应该是“双音圈”喇叭（费电，不考虑，有待验证）。
5、原厂后门高音喇叭的安装支架比较特殊，安好后的角度，正好指向后座中间。

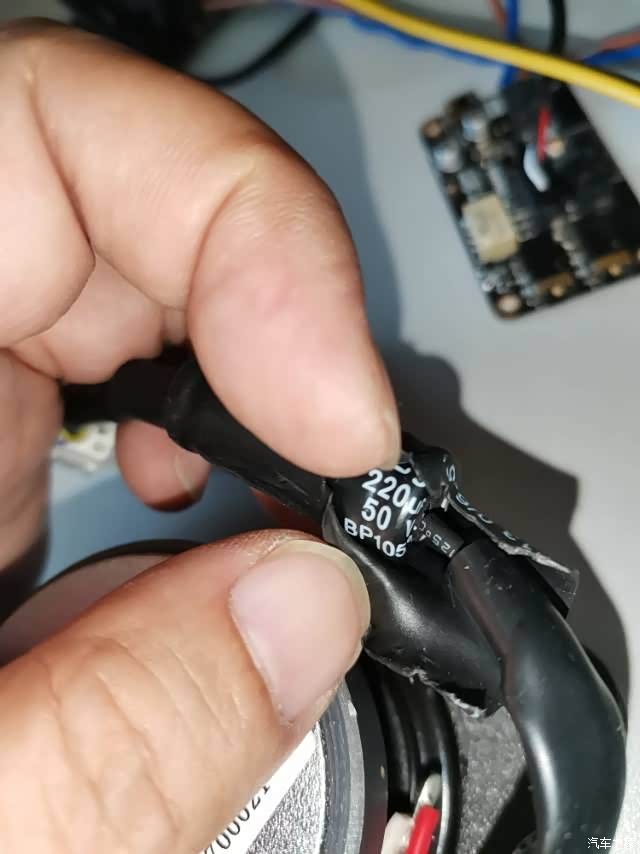

6、原厂后环绕喇叭，带220UF电容（必须有，没有也要自己加上，不然后面声音大）。
7、中置喇叭与后环绕喇叭，外形一样，中置喇叭没有电容。
8、汽车电路，不懂的不要乱动。自燃是小事（只是财产损失），信号干扰才是大问题（千万别开着开着突然失控）。油门和换挡…都是“数字电传信号的”，刹车是电动真空助力泵。

补充：
1、本文我以前发到迪粉那边的，这边人多。

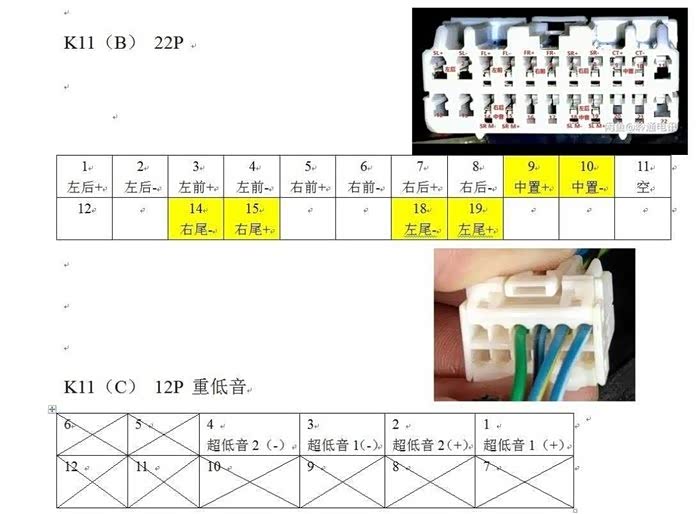

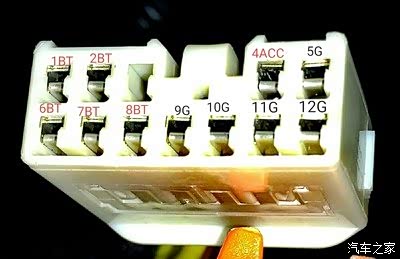

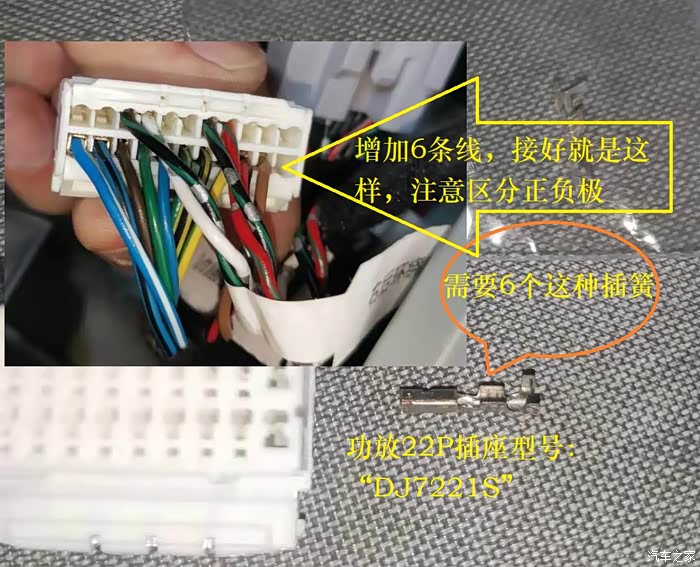

2、端子电路图是别人发的，懒得自己弄，借用一下。这个版本是正确的（仅限17款秦80这款功放）。
3、全部用原厂喇叭就很好，不要胡乱搭配。

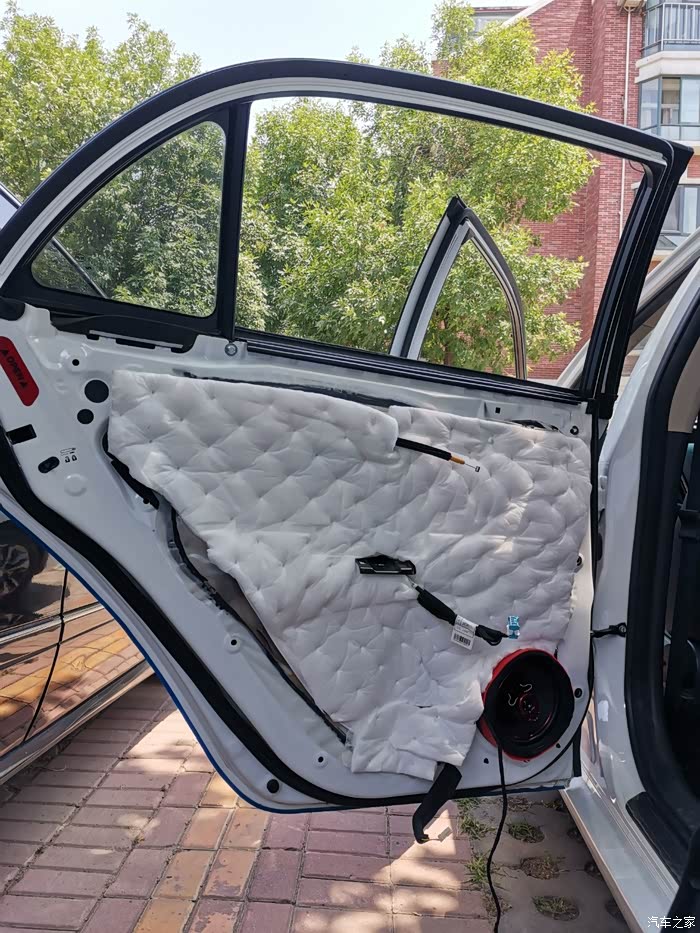

4、由于没有加装尾箱双音圈低音喇叭，我把后门中低音喇叭换成一款非原厂的喇叭（低音更好）。
5、完成后共11个喇叭，车机上，什么音效都不用开（有时开等响度），真的很好很强大。
6、不禁在想，厂家就差这不到500元的成本吗？我情愿补给厂家1000，咱原厂就带多好。
7、文库里面可以找到“秦100多媒体维修手册”，这个里面介绍的比较详细，值得参考。
--------------------------------
吐槽：用车2年多了，就一点不满意：换前大灯泡，必须拆前杆及其大灯总成，每次重新调光很麻烦的。一年拆两次，总有一天我忍不了，妥协了，换成寿命长的LED（色温不好不喜）。

中置喇叭安装补充：
1、听音乐，中置喇叭也很重要，汽车的声场和家里的客厅沙发还是区别很大的。

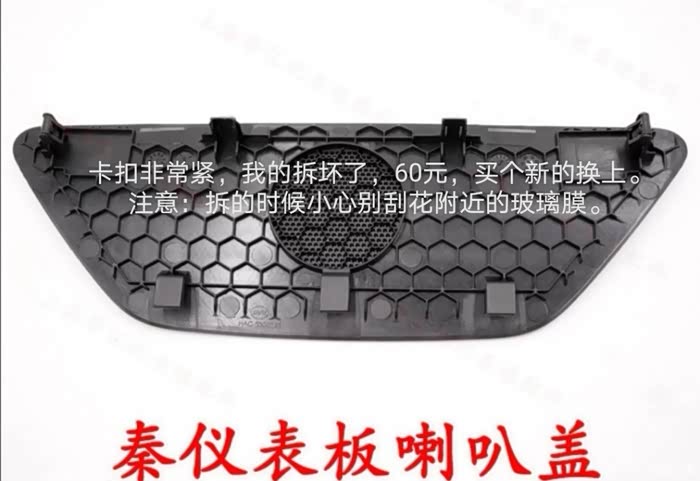

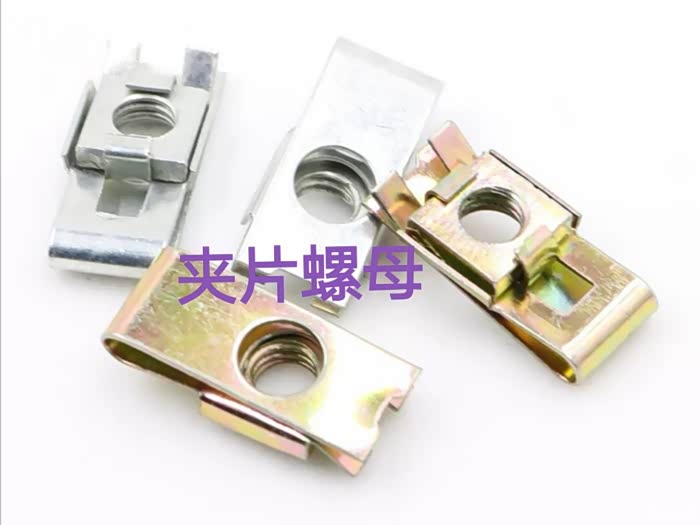

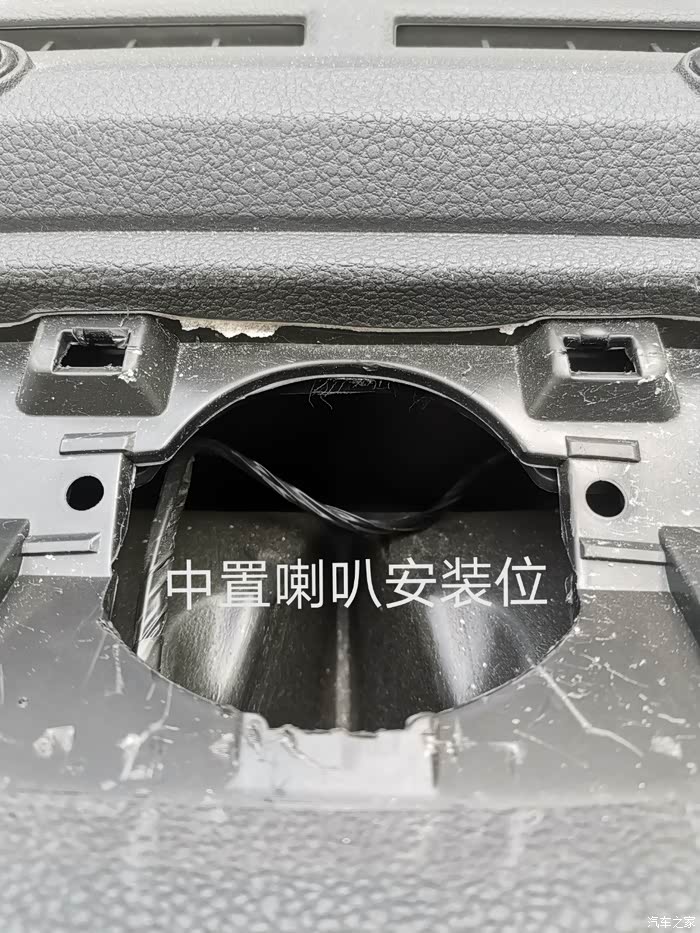

2、中置喇叭盖板比较难拆（见下图），那个地方不好下手。安装喇叭需要提前准备2个“夹片螺母”及配套螺栓（6MM短螺丝）。
3、中置喇叭穿线：主驾左侧那块内饰板（上面有后视镜调节的那块）需要拆下来。用穿线导丝，至左上方到顶，再向右侧，就可以到中置安装位了。左侧前后车门，座椅旁边，下方，有线槽，可以一直到后备箱。

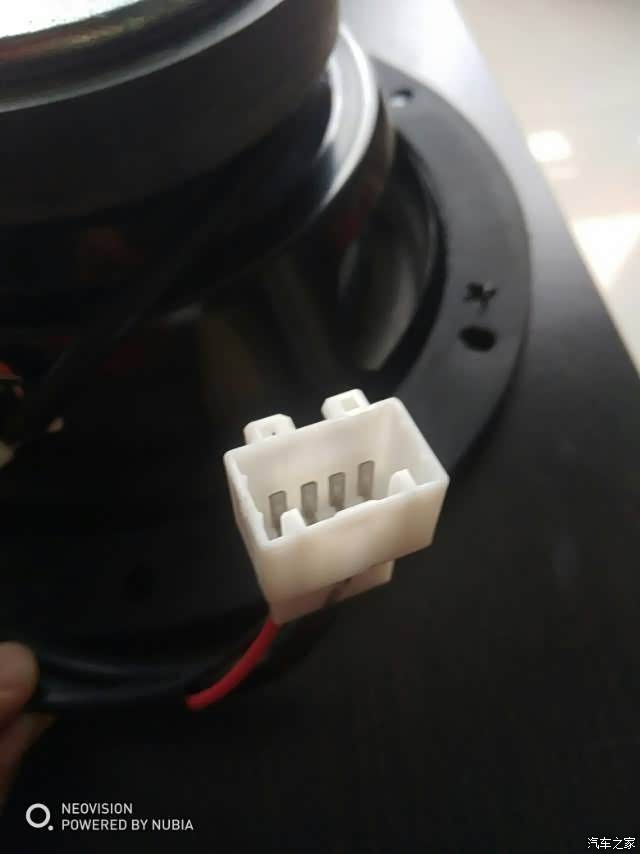

4、原厂中置喇叭插头DJ70218Y-2.2，买回来之后，自己对照图片搜索吧！

后门高音喇叭安装：
1、不建议装分频器：除非你把全车喇叭都换了，而且是套装喇叭（喇叭厂商配套分频器）。

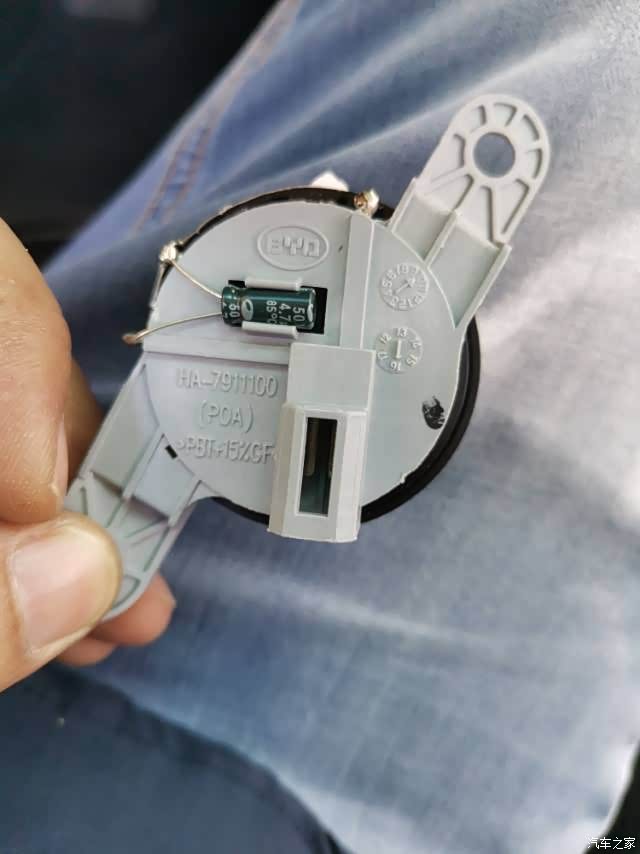

2、后门高音和后门中低音喇叭并联就可以，原厂高音喇叭带4.7分频电容（带电容那端接中音喇叭正极）。
3、原厂高音喇叭插头：DJ7022Y-1.8，自己找吧！

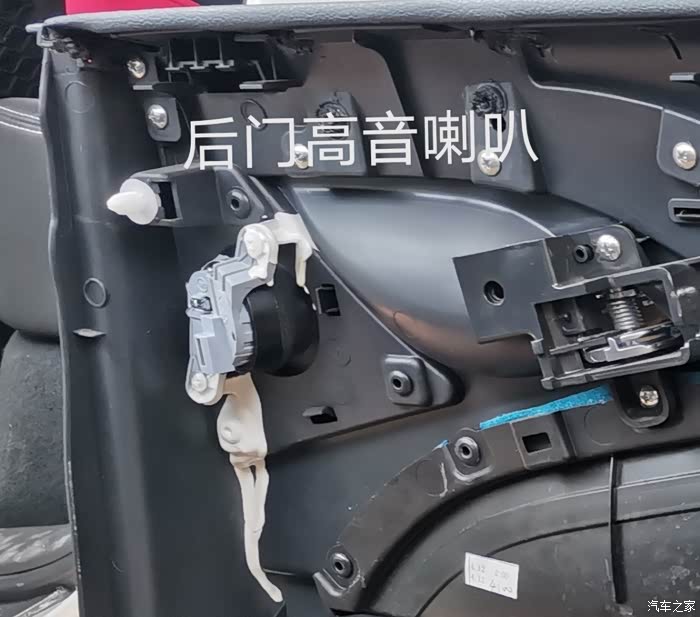

4、喇叭安装图片见下图，注意左右角度不一样，安装好后，喇叭中心正对后座中间就对了。

后排/后备箱喇叭安装：
1、共有2个中高音环绕喇叭+1个超低音喇叭。
2、超低音喇叭我没有安装，应该双音圈喇叭（使用2对双绞线连接，占用功放2路输出通道）

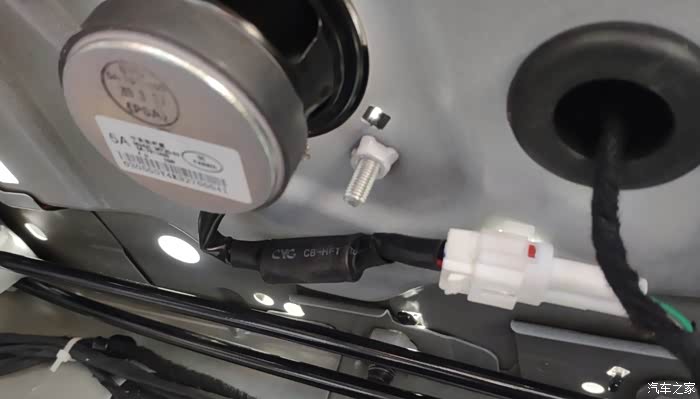

3、后玻璃下边那块内饰板比较难拆，不用拆，喇叭直接从后备箱“至下向上”固定（准备6MM螺丝1-2CM短螺丝）。
4、喇叭上沿，泡棉双面胶围圈，密封并防止异响。
5、如果要安装超低音喇叭，最好还是把后玻璃下边那块内饰板取下来。“至上而下”安装喇叭，或安装之后在后备箱喇叭边沿打圈“硅酮密封胶/耐温硅橡胶”，那样固定紧密，对低音效果提升有好处。个人认为，低音指向性不明显，没必要开孔或换15秦那种带低音孔的后内饰板（毕竟没装过，只是猜测）。
6、原厂环绕喇叭的插头和中置喇叭一样。超低音喇叭不清楚。
7、安装超低音喇叭，双音圈的，有两个正极和负极（2对双绞4条线），不要正负极接反。
8、接线安装很方便，离功放近。拆开后备箱内饰板就明白了。就是要注意跨域开关后备箱的那两个“弹力杆”的位置，多包几层绒布胶带，耐磨。

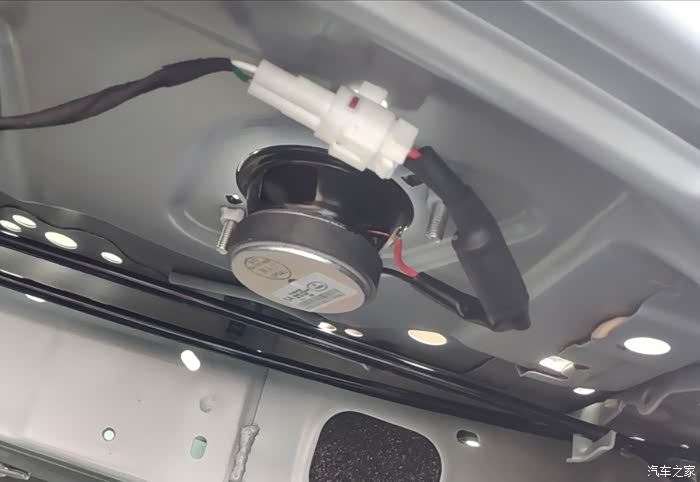

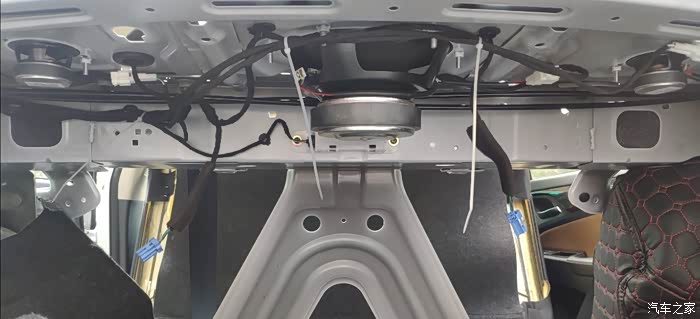

8、我的后备箱喇叭不方便见人，用几张别人的图片，仅供参考。
