DIY无线充电模块成功。费用120

手机自带无线充电功能，40t领先不带无线充电模块。平常使用很不方便。网上有卖充电模块的。价格1000.而且不带预留线束。所以决定自己diy一个。效果还是非常理想的。

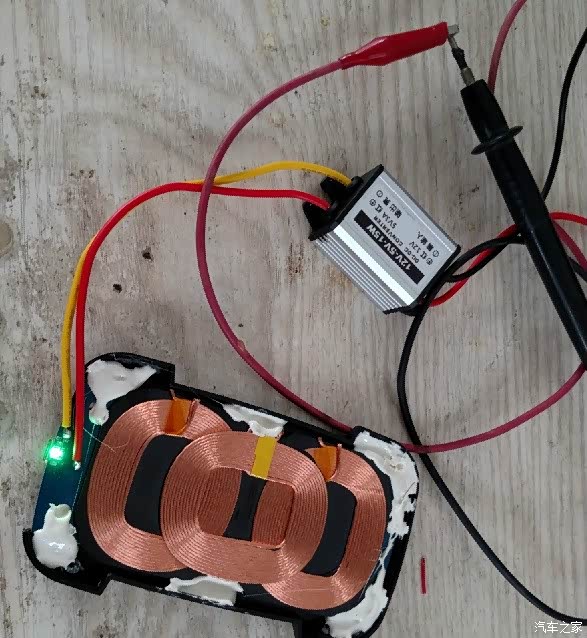

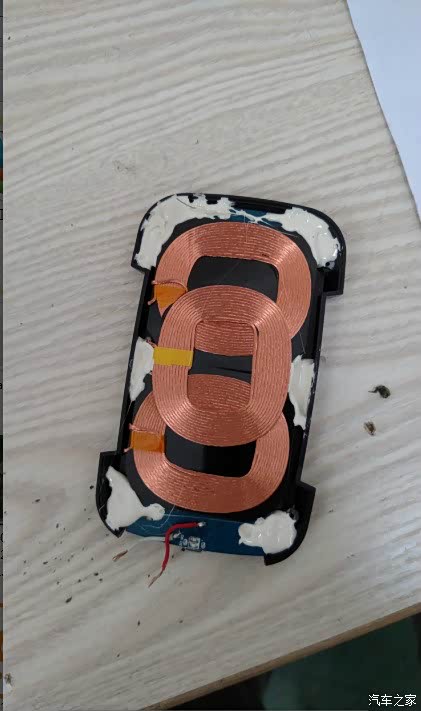

网上买的无线充电模块。三线圈。找个壳子装起来。

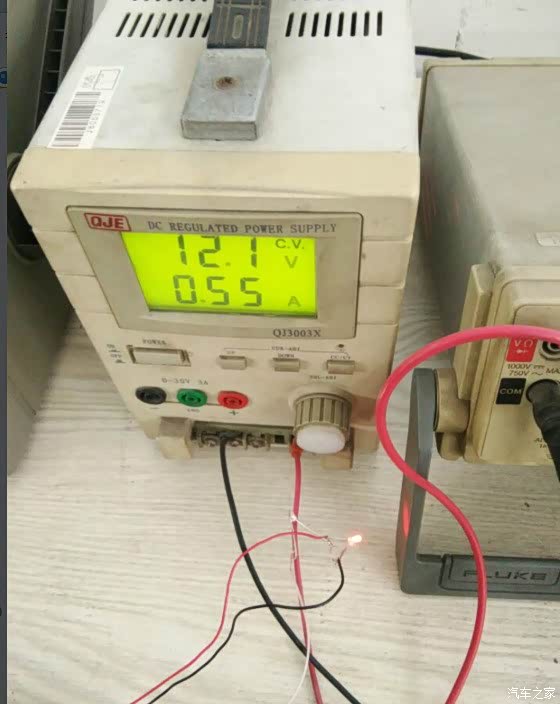

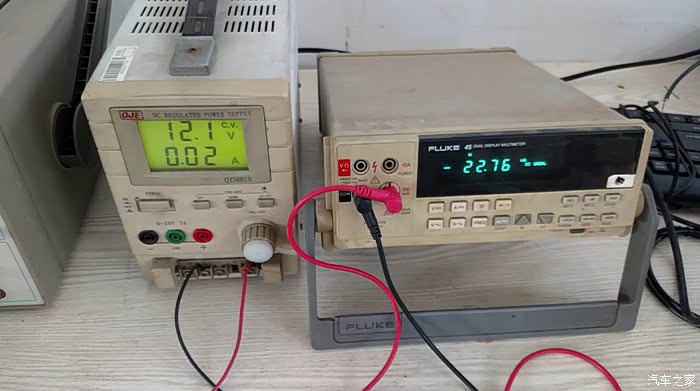

另外买了12转5v的DCDC模块。3A的电流。无线充电器要求是5v2A的电流。连接上模块。测试。12v待机电流为20mA.充电工作时候为12v550mA。测试充电工作时候5v为1.5A。所以用扶手箱里的usb直接驱动无线充电器是很危险的。很可能会烧毁usb口。

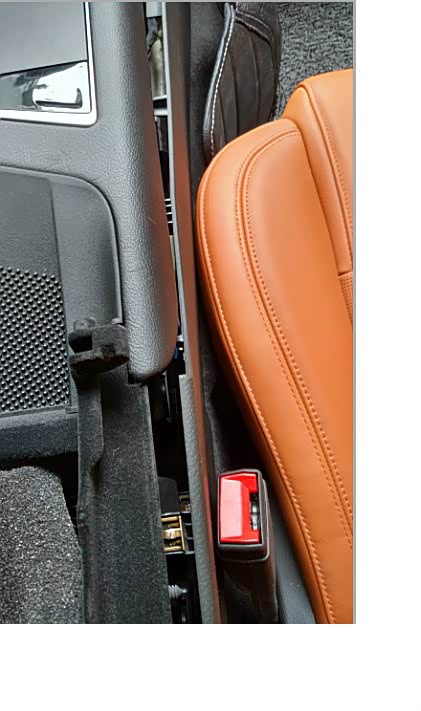

接下来拆扶手箱。很容易。先拆正副驾驶座两侧的护板。全部是卡扣。稍微用点力就可以。座椅退到最后边。副驾驶靠背放到。

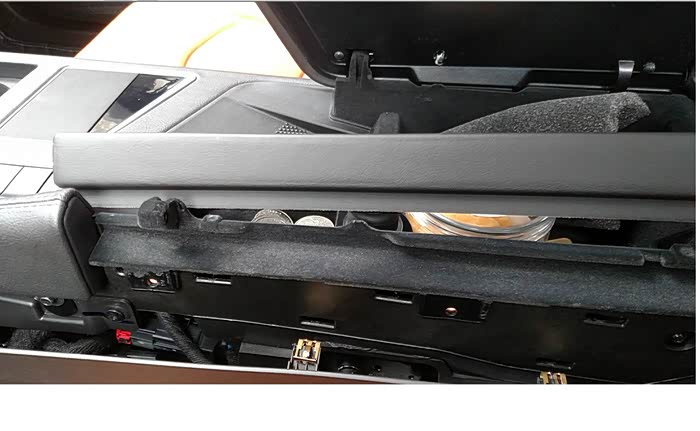

拆下副手箱左侧的真皮护板。也是扣子。

拆下扶手箱左侧3个右侧2个螺丝。扶手箱就可以很容易拿下来了。注意有5根线束。
分辨是点烟器，2usb，音频辅助。钥匙感应线圈。其中的要是感应线圈需要很小心。然后可以提着扶手箱走人。

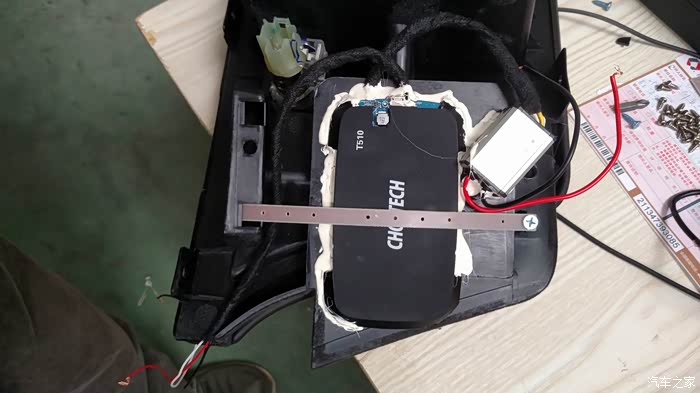

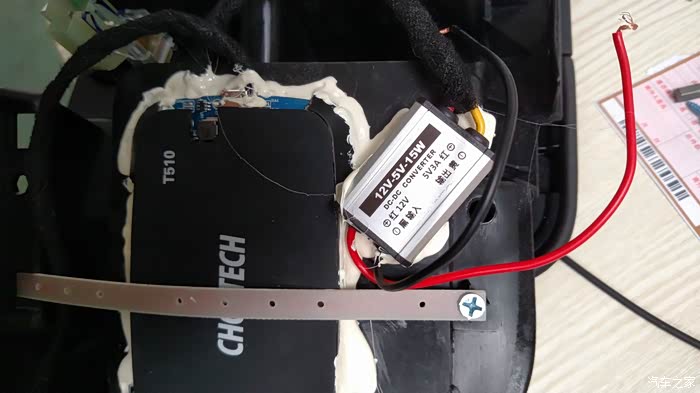

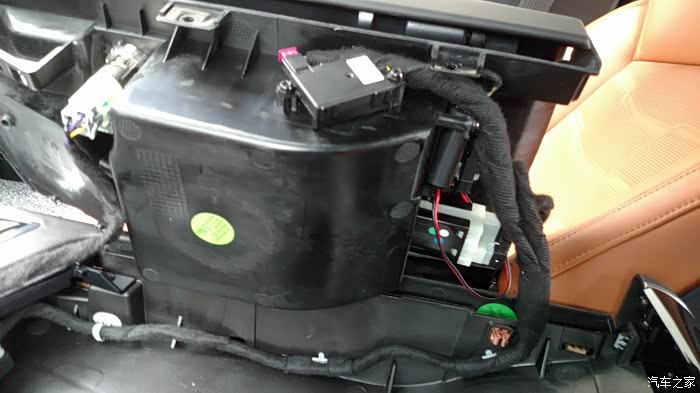

这是模块装在扶手箱底部的图片。热熔胶胶住四周。中间那条是用来加强固定用的。电源模块和加强筋是用螺丝固定在预留孔上的。

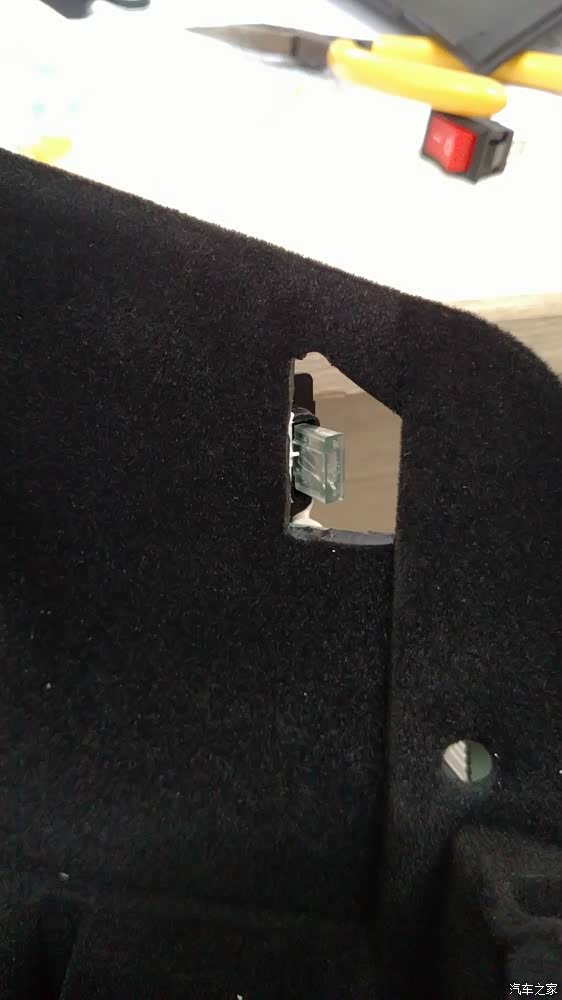

另外还开了个保险丝的孔。用来给无线充电模块的12v保险用的。保险丝选用2A的。这是我能找到的最小的。其实1A更合适。

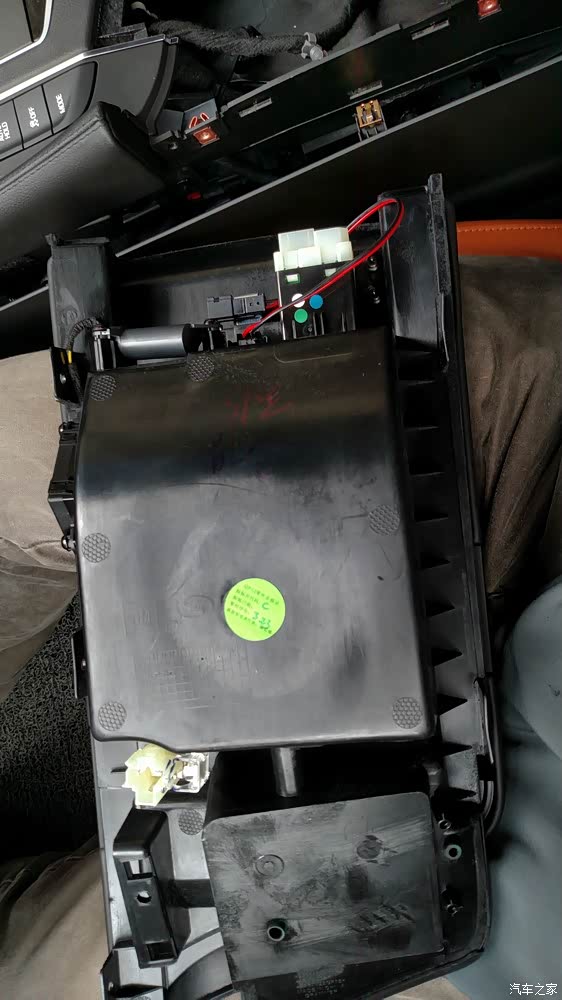

为了更换方便。在底板上开了个口子。下次万一更换。直接拿掉上面的橡皮垫子就可以取出来。

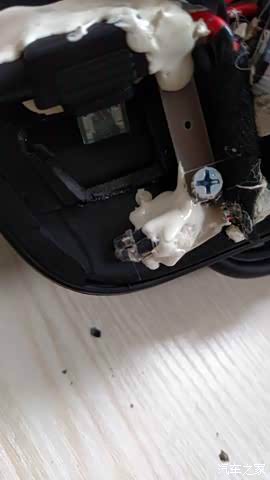

充电待机指示灯。不充电是蓝色。充电是红色。用导光柱引到外面。

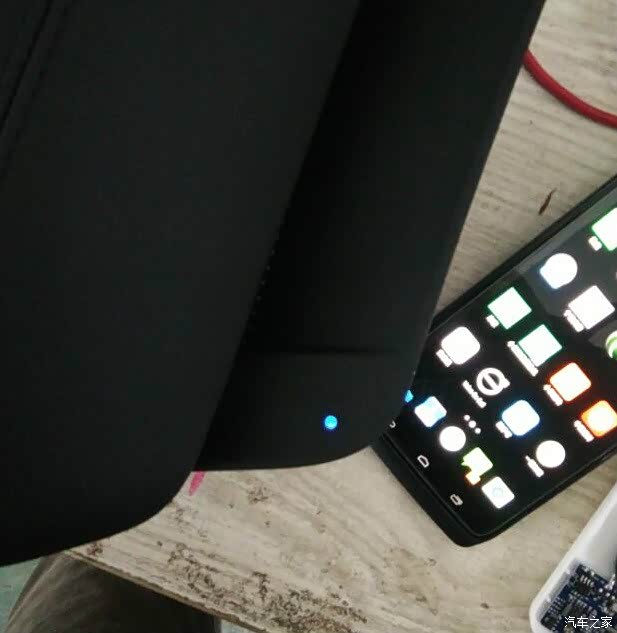

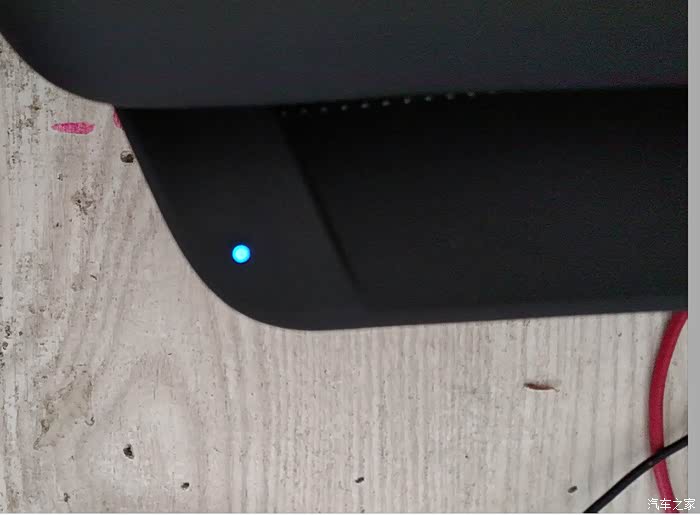

不充电时候效果。

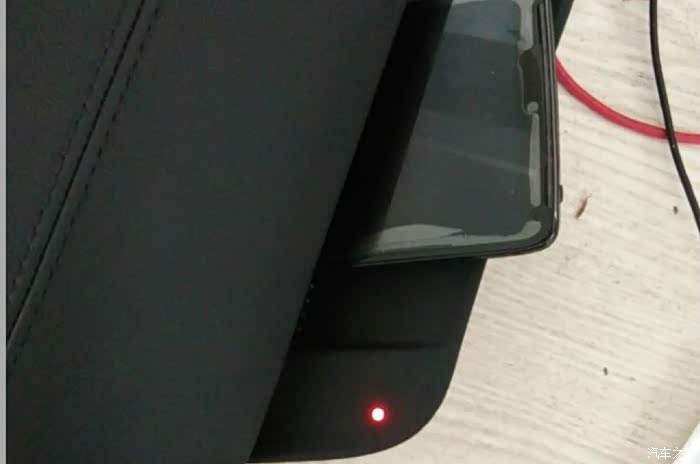

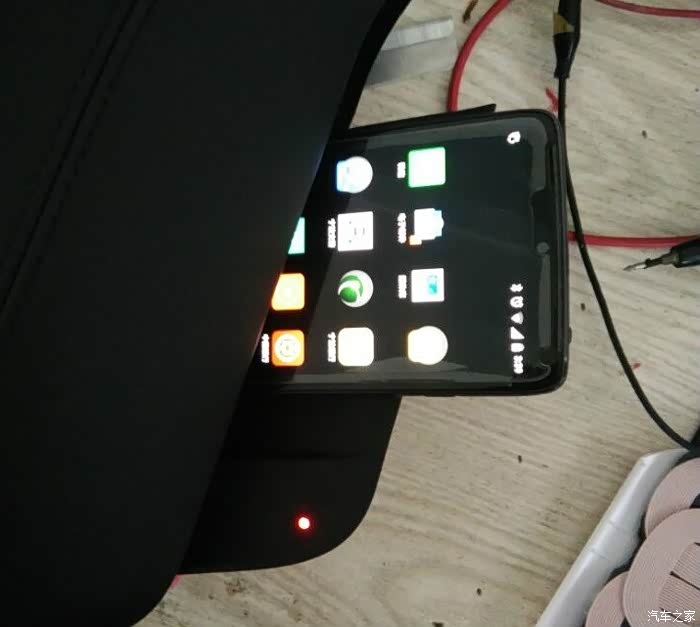

充电时候效果。

还是蛮精致的。

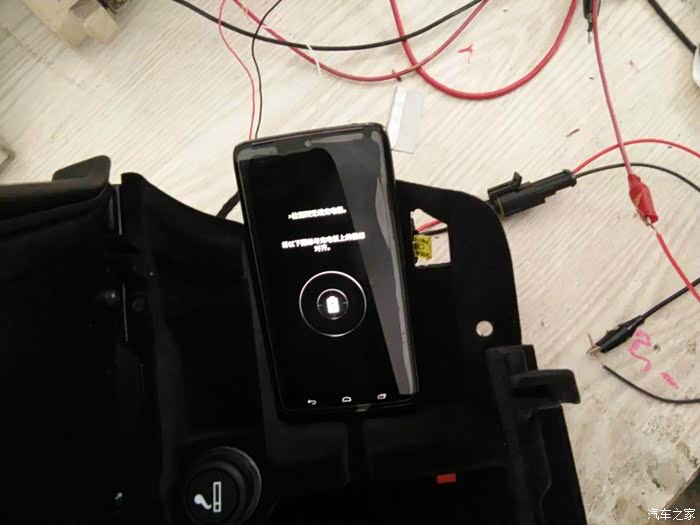

为了安全起见。在扶手箱里面还装了个开关。可以控制无线充电器的12v电源。就是下面红色那个。这是充电时候识别的标志。

然后装车测试是否成功。

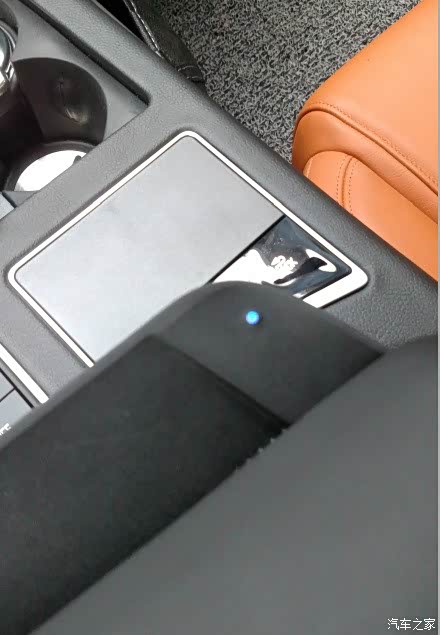

最后装车完成。
