CD改装，增加后置AUX接口，富威导航不再有小尾巴
在买车上牌的第一天，就安装了富威车载导航，不用拆原车CD机，安装后和车身很搭配，功能方面也很满意，GPS、CMMB、蓝牙应有尽有。还可以播放USB优盘中的歌曲、视频。美中不足的是，富威的音频输出是靠一根音频线连接到原车的CD的AUX上。于是就会出现下图的状况了。

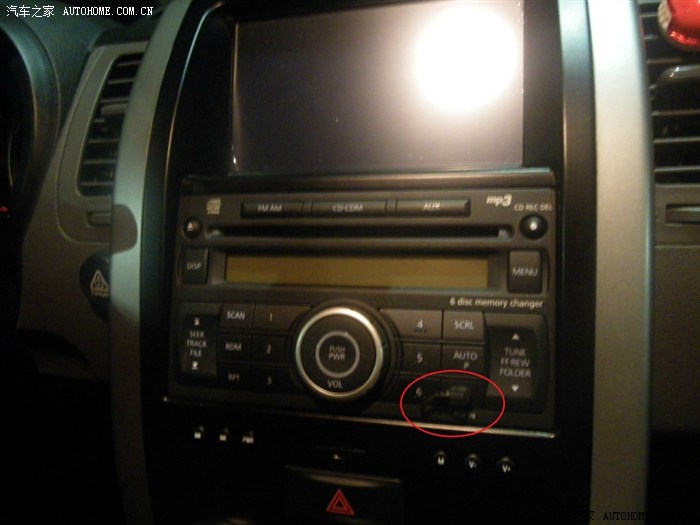

看到红圈处了么？有根音频线是从CD机下部的缝隙中钻出来。
这样的问题：
1、 不美观（虽然我自己不在意，但是我想很多人会觉得这是个大问题的）
2、由于那根线是从夹缝中“挤”过来的，所以线容易被挤坏。尤其是像我这种一段时间内频繁拆装中控的。
3、接触不良，也可能是因为那根线本身质量不好。
后面两点是我本次改装的最根本原因，因为接触不良，会导致左右声道偶尔会只有一边有声音。听起来很不舒服，虽然对音质要求不高，但左右声道总要全的嘛。
改造思路很简单：
1、拆开CD机，找到AUX接口背面对应的电路板焊点。
2、找一根音频延长线（耳机延长线），中间剪断，把连接插座部分的线焊接到对应的焊点上。
3、把新接的AUX接口放在CD机的背面，也就是中控里面，然后把富威的音频输出接上去。
3.10日更新一下：
19、24、25楼，有车友“车行太行”提出了他自己的修改方案，有兴趣的可以研究一下。
貌似可以让CD机不选择AUX模式的情况下也能输出音频。我自己就没试过了。
感谢“车行太行”的耐心解释~~~
下面就是整个作业过程啦~~~
1、开始拆~~~
中控面板很好拆，用螺丝刀包上点布（保护一下塑料件），沿着四边撬一下就好了。不要怕弄坏，都是塑料卡口，没事的。
中控拆开后，会发现上部的触摸屏背后有几根线，拆掉。一根黄色的GPS线、一根白色的CMMB天线，都是同轴电缆，用手扭一下螺丝就可以了；还有一个白色的排线，直接用力拔；
最下面也有几根线，可以不用拔。把中控面板放一边，就能看到CD的架子有4颗大的十字螺丝（这步很简单，就没拍照了），拆掉。
CD机就可以连着架子一起拿下来了，注意CD机后部有两根线，一根电源线，一根数据线，拔掉就可以了。

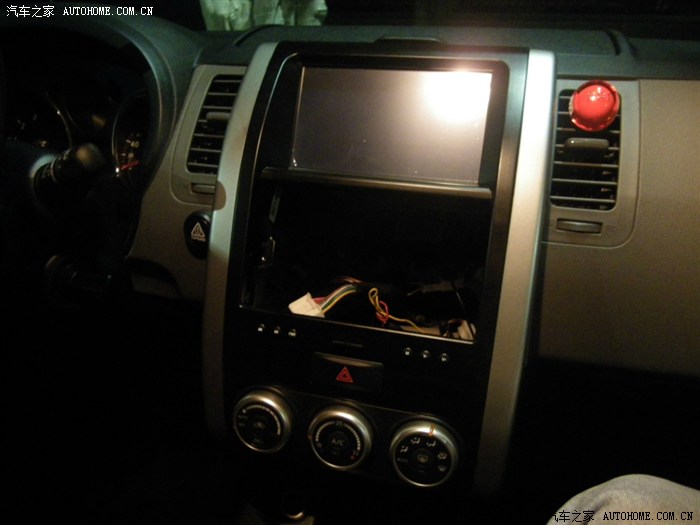

2、没有了CD的中控。考虑到可能一时半会儿弄不完，万一要用车，这样也可以开，哈哈。

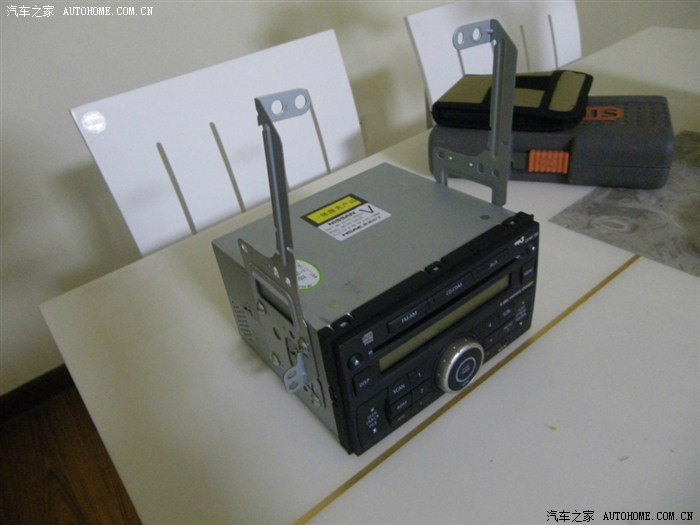

3、拆下来的CD，拿回家慢慢弄~~~

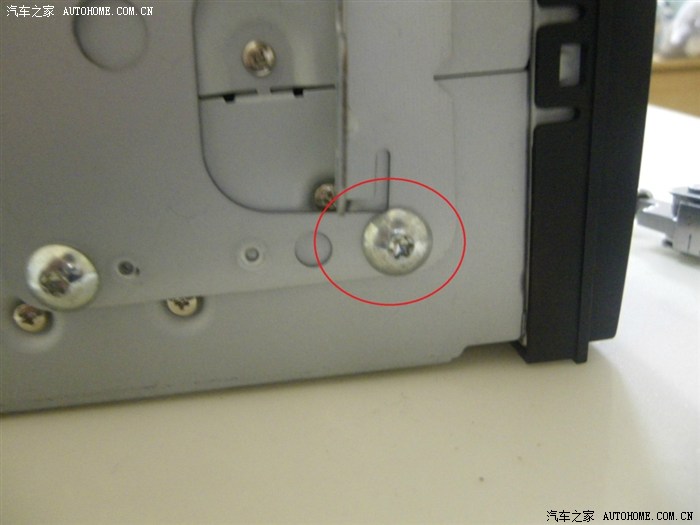

4、准备拆两边的架子，其实事后发现，完全可以不拆这两个架子的。不过也贴出来吧，这个螺丝比较特殊，内六花纹的。如果想拆的提前准备好工具。我是建议不拆，也可以搞定。

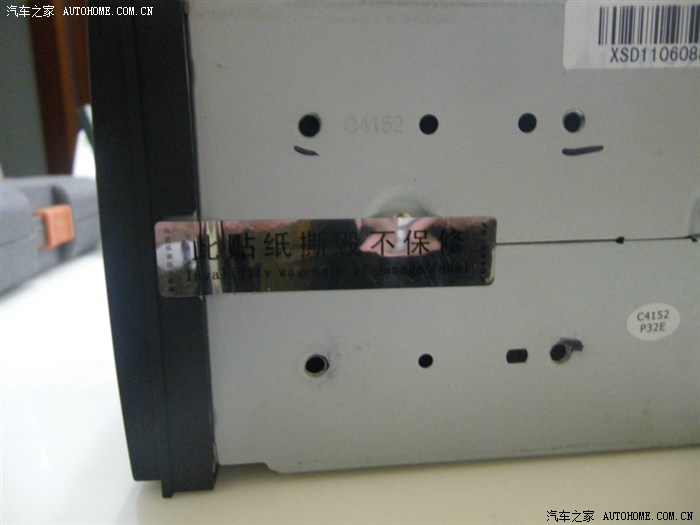

5、侧面一张帖纸。好吧，不保就不保吧。一个CD机而已，真的出了问题，我认了！

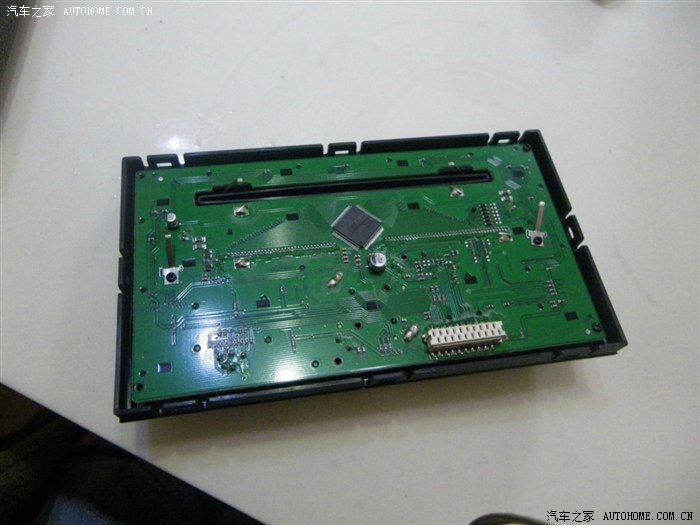

6、然后可以拆下来CD的面板了，就是8个塑料卡口，老办法，螺丝刀一撬就好，小心别弄断了卡口就行。
看到面板后，很多同学会第一反应是把电路板从面板中拆下来，我也是这样尝试了，未遂，估计是正面的那个圆圆的旋钮没拆的原因。
不过后来发现，不拆也行，用电烙铁的时候小心点，别时间太长过热就行。

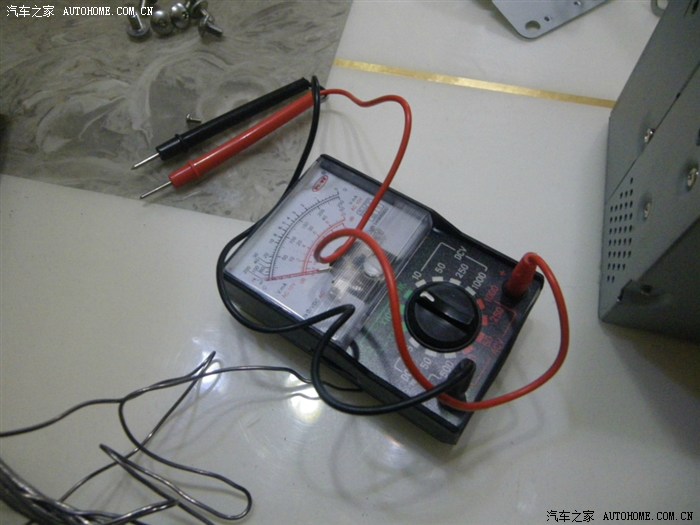

7、祭出重要工具之一：万用表，玩点电路的同学应该都认识，其实我只是用它来测试电路的联通状况而已。N年前5块钱买来的，一直没什么大用。
7、祭出重要工具之一：万用表，玩点电路的同学应该都认识，其实我只是用它来测试电路的联通状况而已。N年前5块钱买来的，一直没什么大用。

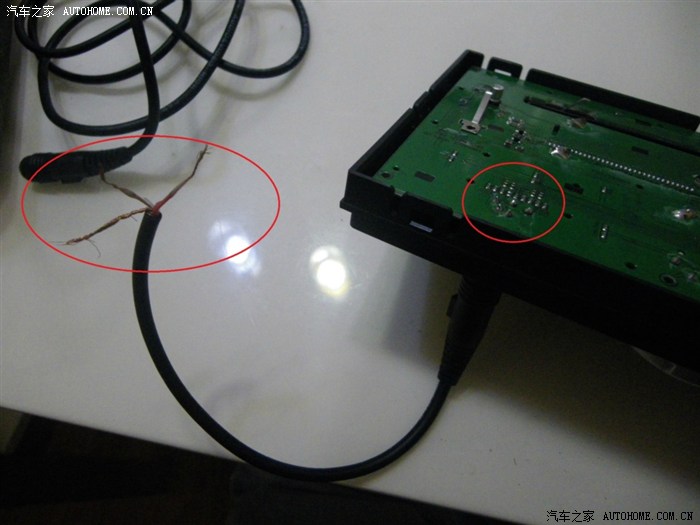

8、一根音频延长线中间剪开，把线剥好，然后把插头插入原来的AUX接口中。
然后用上面的那个万用表来测试通路，找焊点。
注意：一定要找电阻几乎为0的，而不是通了就可以的。耳机的3根线之间也是通的，只是电阻比较大而已。

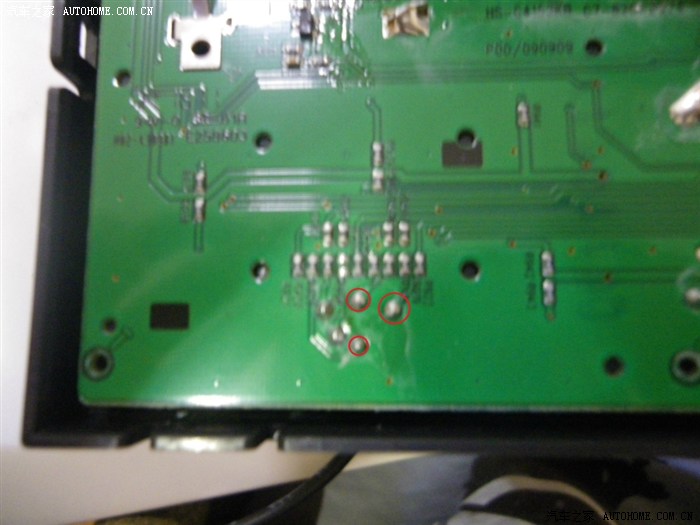

9、经过测试，标定的三个点。
9、经过测试，标定的三个点。
把我自己在10#的回复也贴在这里一下，看起来比较方便：
我也是偷懒，刚好用了一整根音频线，中间剪断的。里面3根线，红、白、其他。
按图8，有插头的插进去，然后用万用表找对应的焊点。
比如，红色的线，用万用表找电阻为0的焊点，然后再把有插座的那段线的红色线焊到这个点上，就可以了。
10、开始穿线，把有插座的那半根音频延长线，穿过整个CD机，把线头留在正面。
这是正面，利用一个原有的洞洞，把线穿出来。

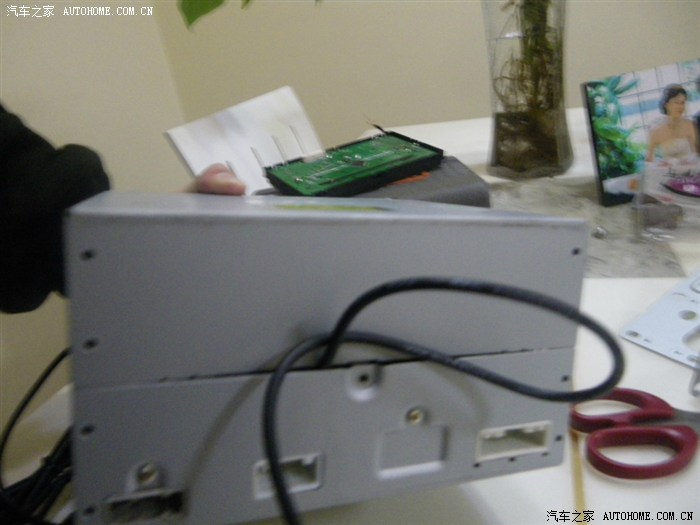

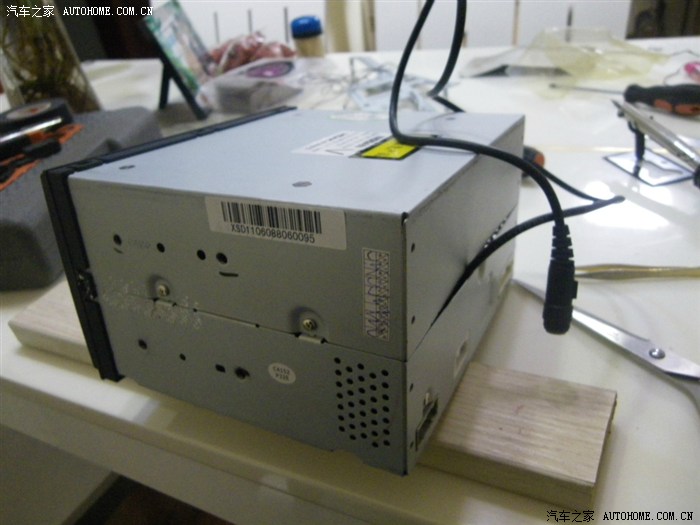

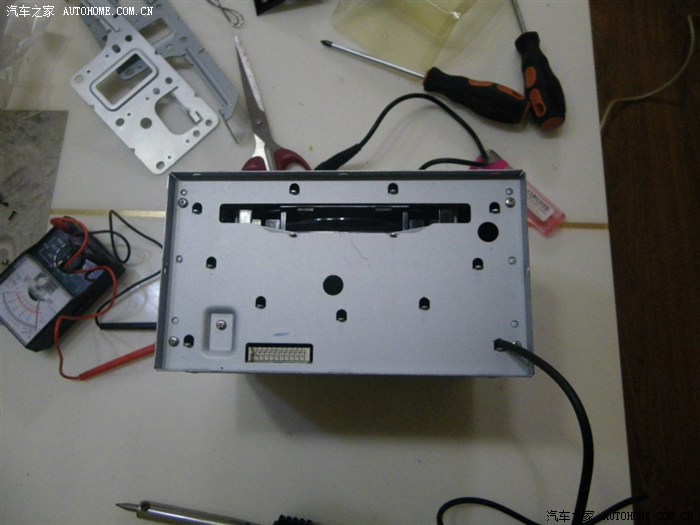

11、这是背面，中间刚好有个缝，铁皮来的，撬一撬，把缝隙弄大点，把线挤出来。

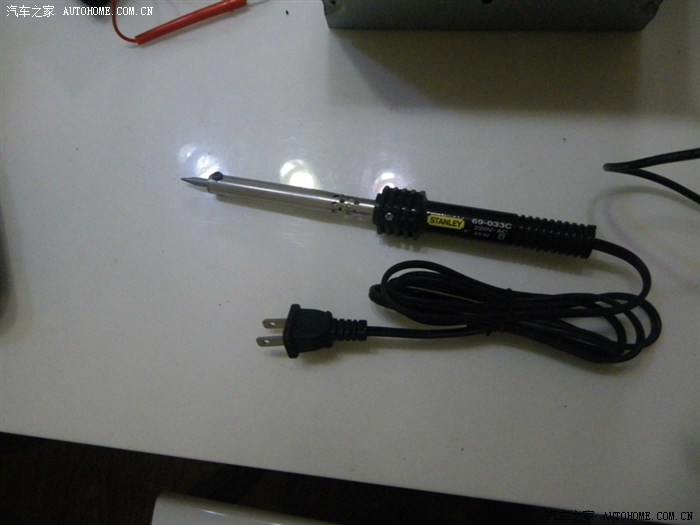

12、下一个工具：电烙铁

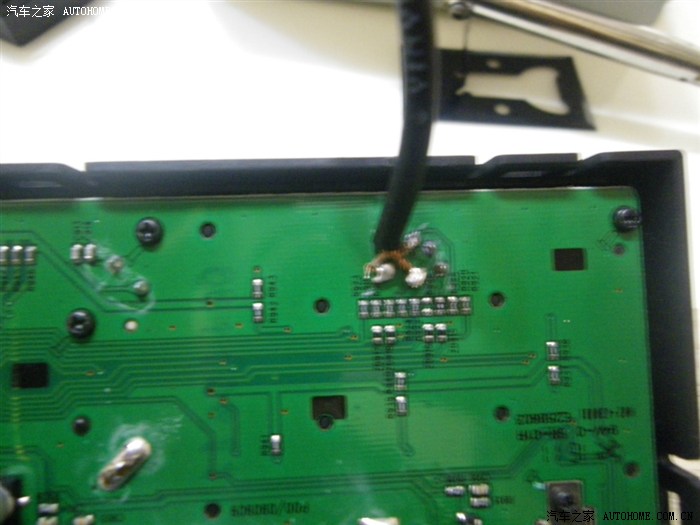

13、把线焊好，注意别焊错点哦
11、这是背面，中间刚好有个缝，铁皮来的，撬一撬，把缝隙弄大点，把线挤出来。
12、下一个工具：电烙铁
13、把线焊好，注意别焊错点哦

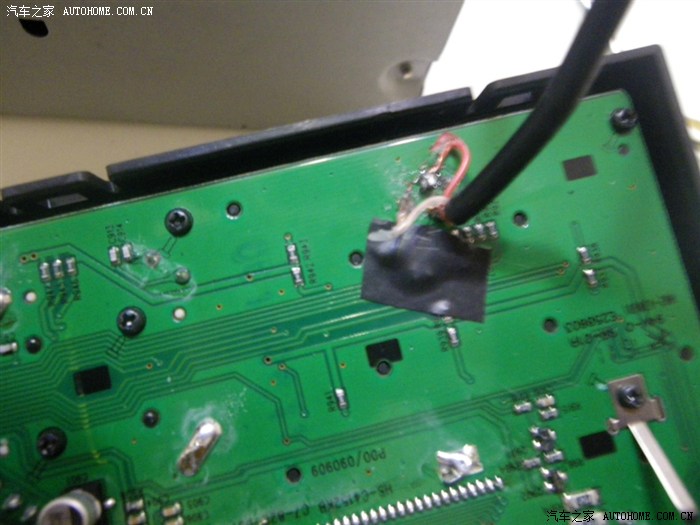

14、因为面板背面刚好是钢板，焊接后的焊点可能会有点高，贴点绝缘胶布保险点。防止被钢板短路。
这里提醒一句，在装回去后要注意测试。
可以利用那根半截的延长线，插入新的插座还有原有的AUX插座，分别测试3个线之间的电阻，应该均有比较大的电阻。
我自己实际作业过程中，就发生了装上去，有短路的问题，重新搞过=。=
15、把面板装回去，完整的样子
然后拿回车上，开始复原。

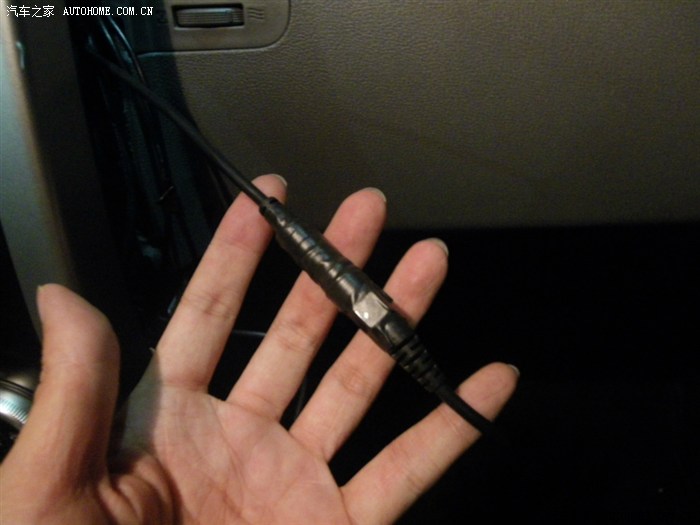

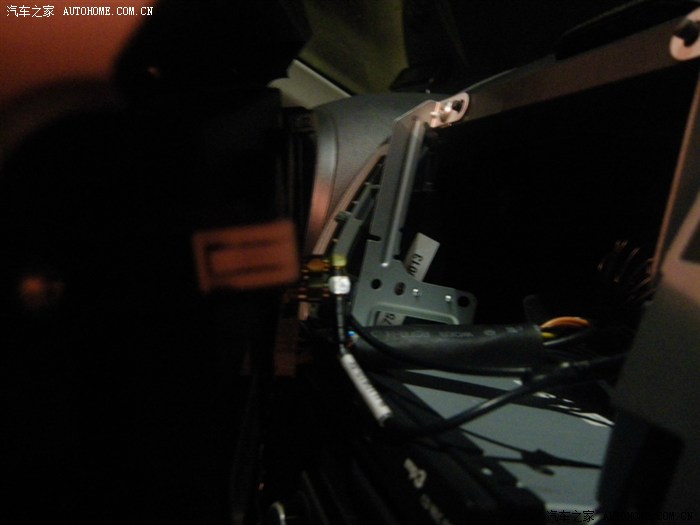

16、后面就简单了，这是把富威的音频输出插入新的后置AUX插座，然后用绝缘胶布包裹
16、后面就简单了，这是把富威的音频输出插入新的后置AUX插座，然后用绝缘胶布包裹

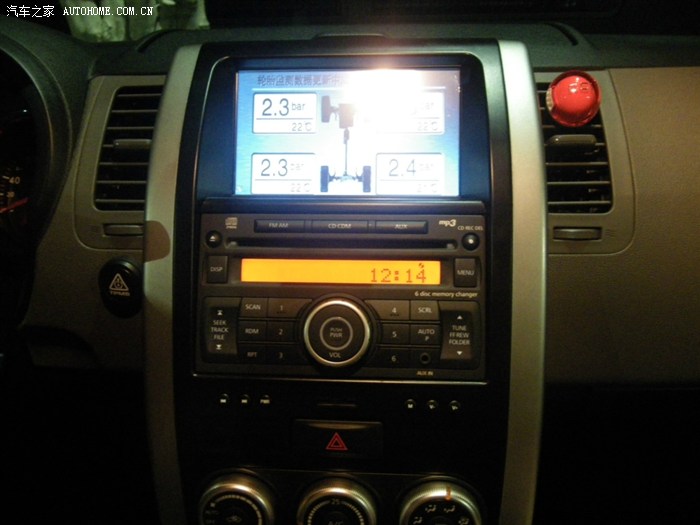

17、按照拆的过程，逆序安装回去，然后开机测试
成功咯~~~~
CD的时间和导航的时间都会被恢复成默认值，重新设置一下即可。
