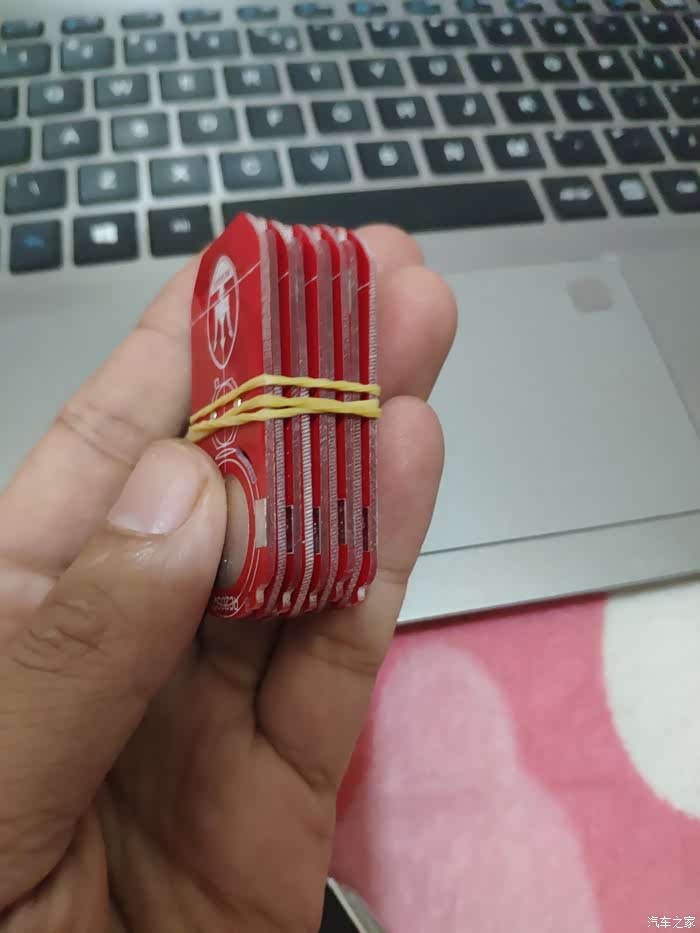

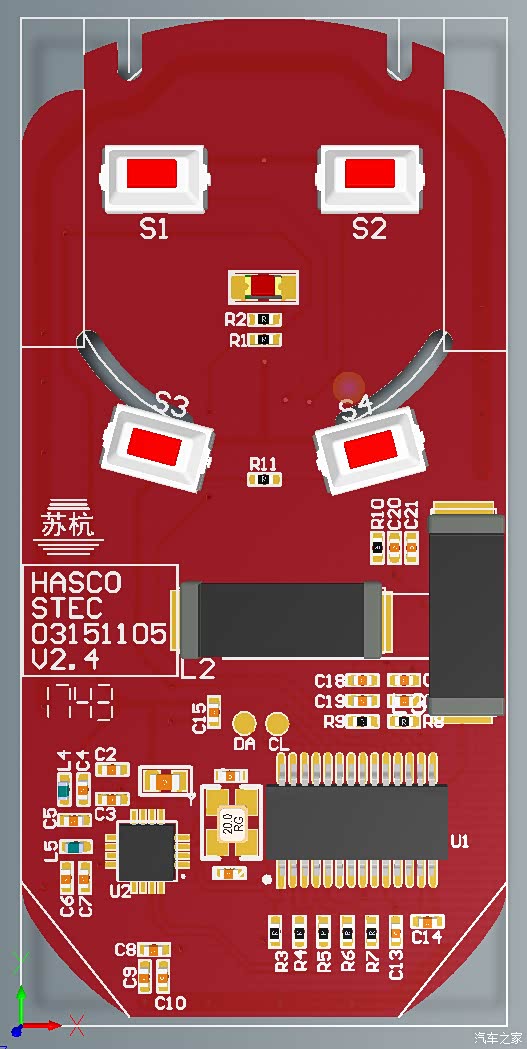

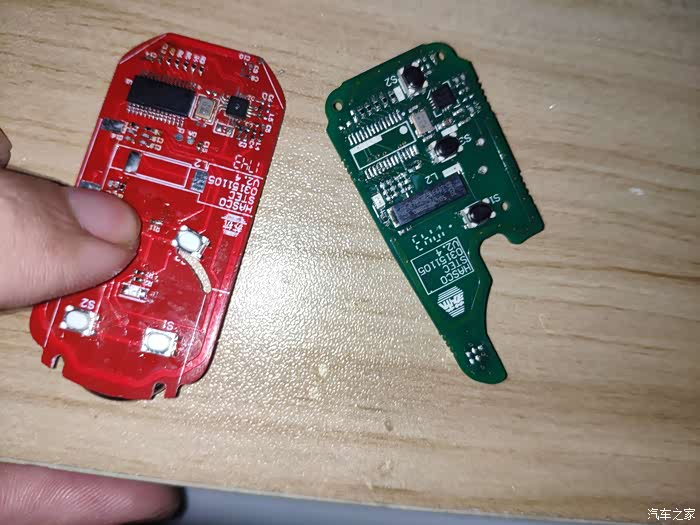

<div layer1="text-s"></div><div class="tz-paragraph">没用的就不说了，直接上图开涮，<br />具体的操作演示，大家直接看同名的视频贴(审过了上链接)<br /><br />下面是之前名爵6钥匙拆解的帖子，感谢各位捧场<br />17款名爵6智能钥匙拆解(带无钥匙进入，一键启动)<br />https://club.autohome.com.cn/bbs/thread/4d3f653eca51f123/78202115-1.html</div><div layer1="text-e"></div><br /><div layer1="img-s"></div><div class="tz-figure"><img src="http://club2.autoimg.cn/album/g1/M0B/47/74/userphotos/2019/01/09/23/500_ChcCQ1w2FI2AchQ7AAK7yz5gvjY200.jpg" style="width:527px;height:1049px"/><div layer2="desc-s"></div><div class="description">先是抄原版钥匙的电路图，然后根据要改装的外壳尺寸，自己重新设计电路，最终定稿如上图</div><div layer2="desc-e"></div></div><div layer1="img-e"></div><br /><div layer1="img-s"></div><div class="tz-figure"><img src="http://club2.autoimg.cn/album/g27/M03/5B/B4/userphotos/2019/01/09/23/500_ChsEfFw2FT6AYYAuABElIwTSBIU134.jpg" style="width:700px;height:933px"/><div layer2="desc-s"></div><div class="description">这是打样回来的板子，再原钥匙板的基础上改动了外形结构及元件布局，以适应新的钥匙外壳</div><div layer2="desc-e"></div></div><div layer1="img-e"></div><br /><div layer1="img-s"></div><div class="tz-figure"><img src="http://club2.autoimg.cn/album/g27/M03/59/8B/userphotos/2019/01/09/23/500_ChcCQFw2FXyAJBk5ABl_Je31FVE042.jpg" style="width:700px;height:525px"/><div layer2="desc-s"></div><div class="description">开始往新的电路板上转移元件，全是0402的小元件，除了专业知识以外，也相当考验眼力跟耐心</div><div layer2="desc-e"></div></div><div layer1="img-e"></div><br /><div layer1="img-s"></div><div class="tz-figure"><img src="http://club2.autoimg.cn/album/g3/M04/6E/C6/userphotos/2019/01/09/23/500_ChsEkVw2FyuAUjVlAAHKJwKTP_s442.jpg" style="width:700px;height:1244px"/><div layer2="desc-s"></div><div class="description">一边移植一边测试，有问题及时发现，及时更改</div><div layer2="desc-e"></div></div><div layer1="img-e"></div><br /><div layer1="img-s"></div><div class="tz-figure"><img src="http://club2.autoimg.cn/album/g26/M06/5A/11/userphotos/2019/01/09/23/500_ChsEe1w2F8qAMWM8AAM4__oprns870.jpg" style="width:700px;height:1244px"/><div layer2="desc-s"></div><div class="description">元件迁移完了，先裸板试试功能是否正常，还好遥控跟如钥匙进入都没有问题</div><div layer2="desc-e"></div></div><div layer1="img-e"></div><br /><div layer1="img-s"></div><div class="tz-figure"><img src="http://club2.autoimg.cn/album/g27/M09/55/6B/userphotos/2019/01/09/23/500_ChsEnVw2GHOAOZABAAOI4DpWDs4702.jpg" style="width:454px;height:605px"/><div layer2="desc-s"></div><div class="description">功能测试完好，装壳，搞定，开始还害怕电镀的边框会对信号有干扰，实际测试没啥影响，跟原钥匙一样</div><div layer2="desc-e"></div></div><div layer1="img-e"></div><br />

17款名爵6智能钥匙换玛莎外壳(带无钥匙进入，一键启动)
