马自达6-中控CD机改装的血泪作业

这次的改装作业，是我有史以来历时最长，遇到棘手问题最多的一次。一路走来，各种心酸，一度萌生放弃的念头，现在回想起来。感叹，不容易啊！！

下面是整个流程：

因为车载音响有改过音响（第一帖：http://club.autohome.com.cn/bbs/thread-c-22-33129072-1.html），所以原车CD已无用，便想把中控CD去掉，把80PRS下移，上面的储物盒改成IPAD MINI（这是第二步）

。

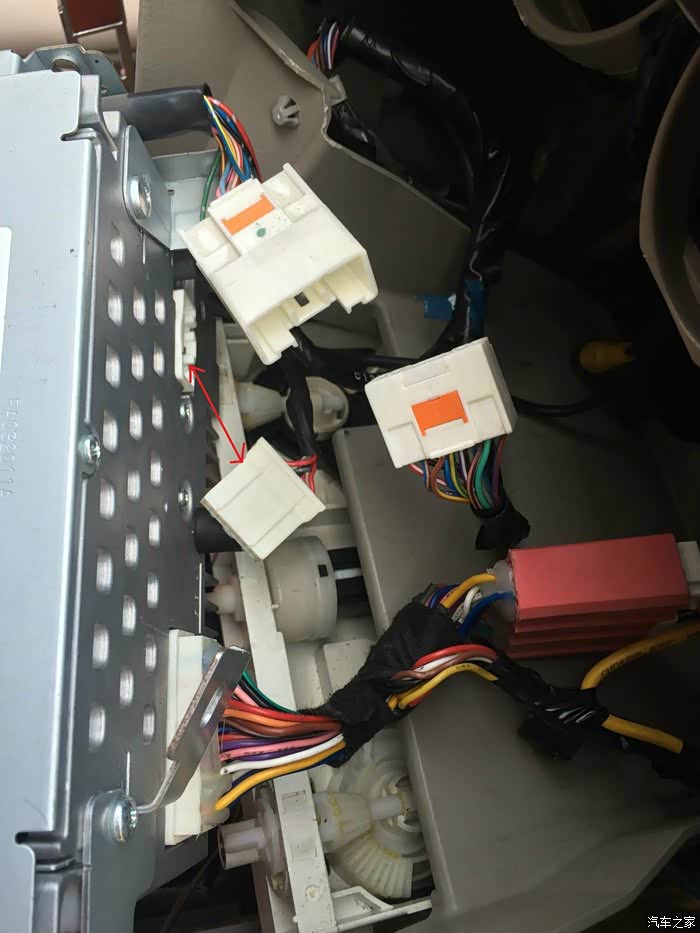

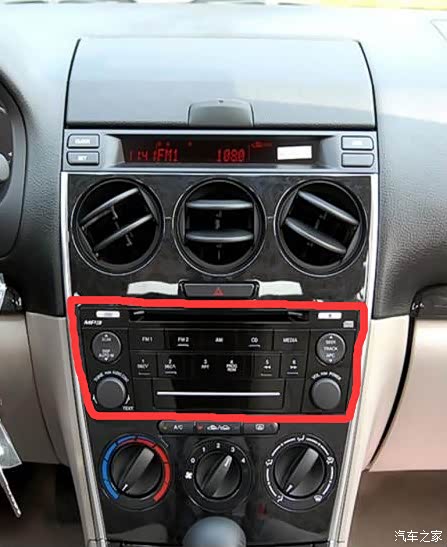

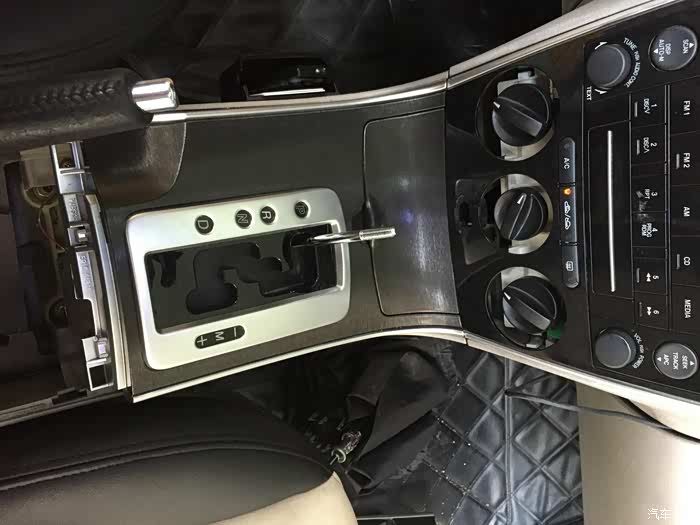

但是，马自达6的中控CD并不是简单的把中控拆下来换上就可以的，中控CD是带集成电路，带有双闪，空调的供电，控制功能。（借用一下论坛上面马友的照片）

那么第一个问题来了，就是下移CD机，控制问题怎么解决。

当然是找集成电路板来解决-万能的TB！

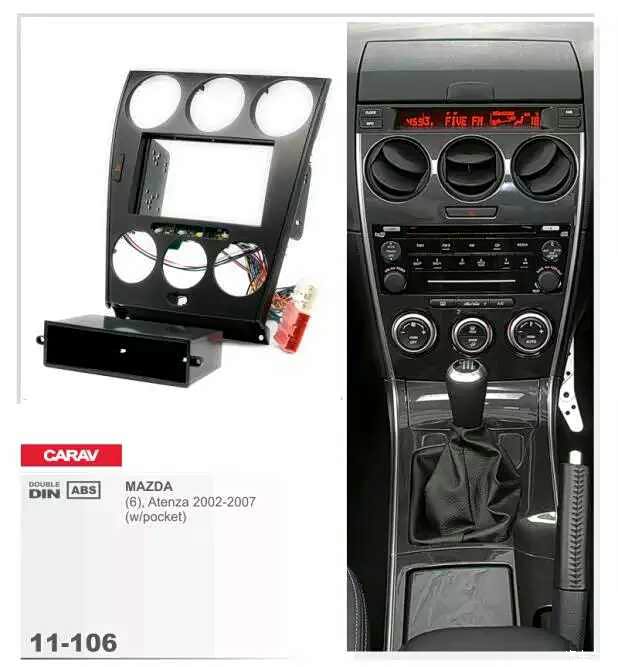

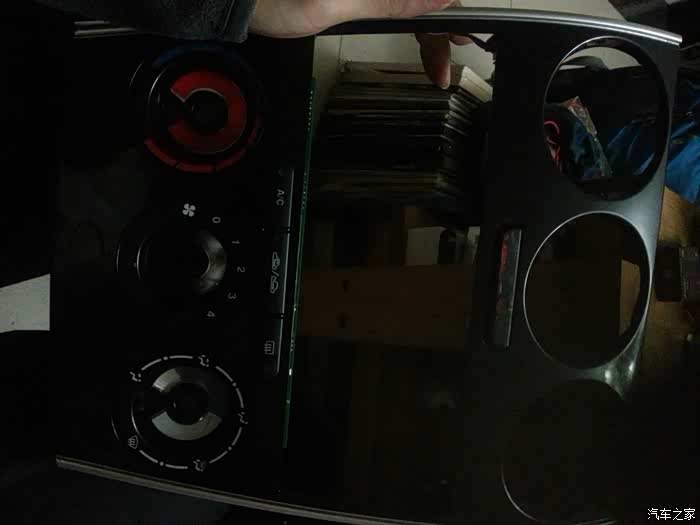

最后我选了一款，为了就是它面板后面的集成电路！

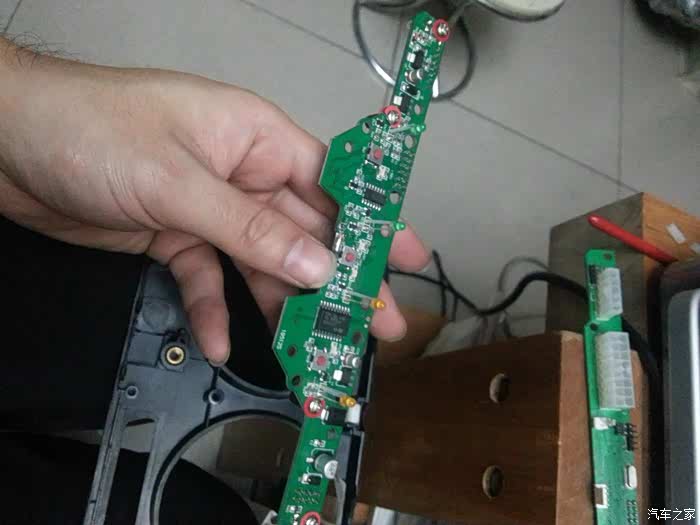

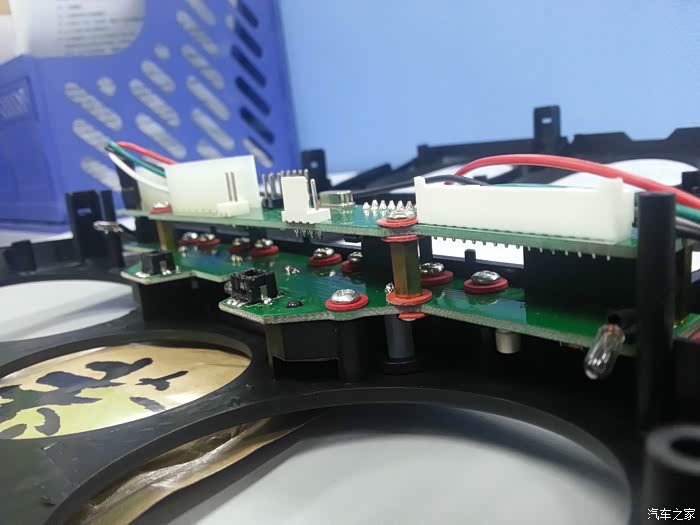

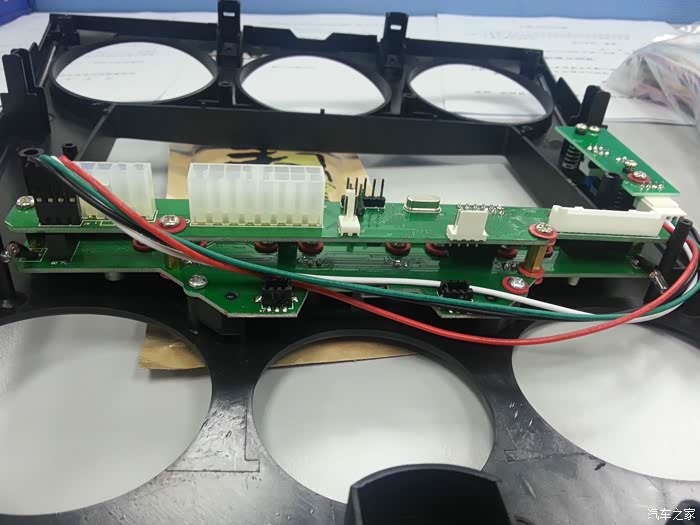

电路板特写

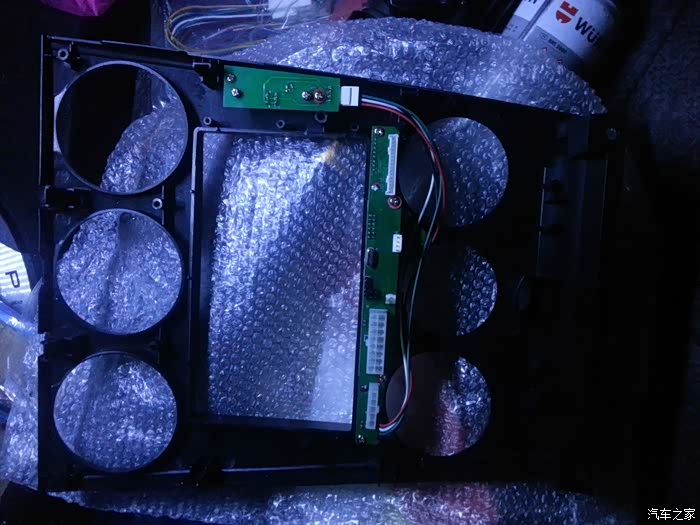

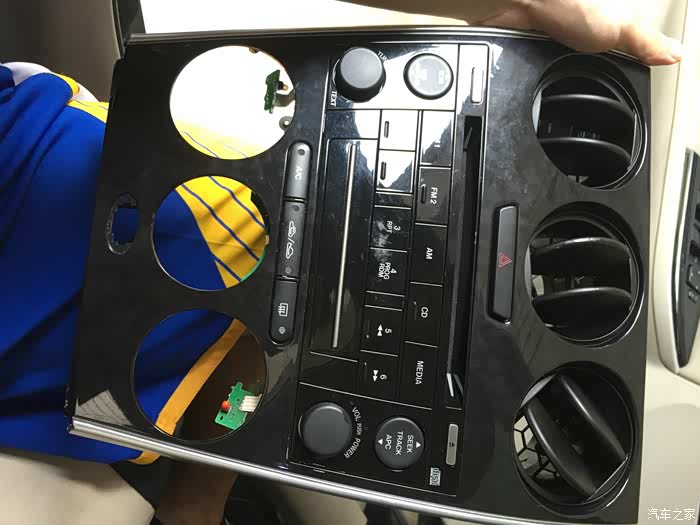

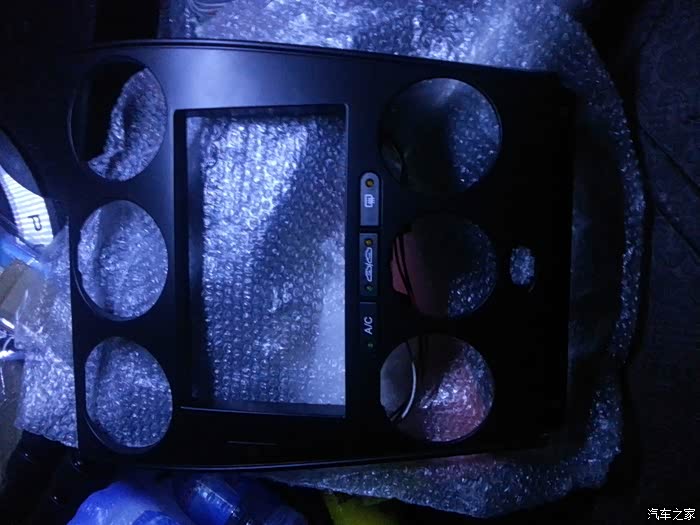

到货后的实物图！那么第二个问题来了！如何移植电路板！改装面板跟原车面板的空调按钮脚位和螺丝位，双闪灯是对不上的，所以要研究方案！

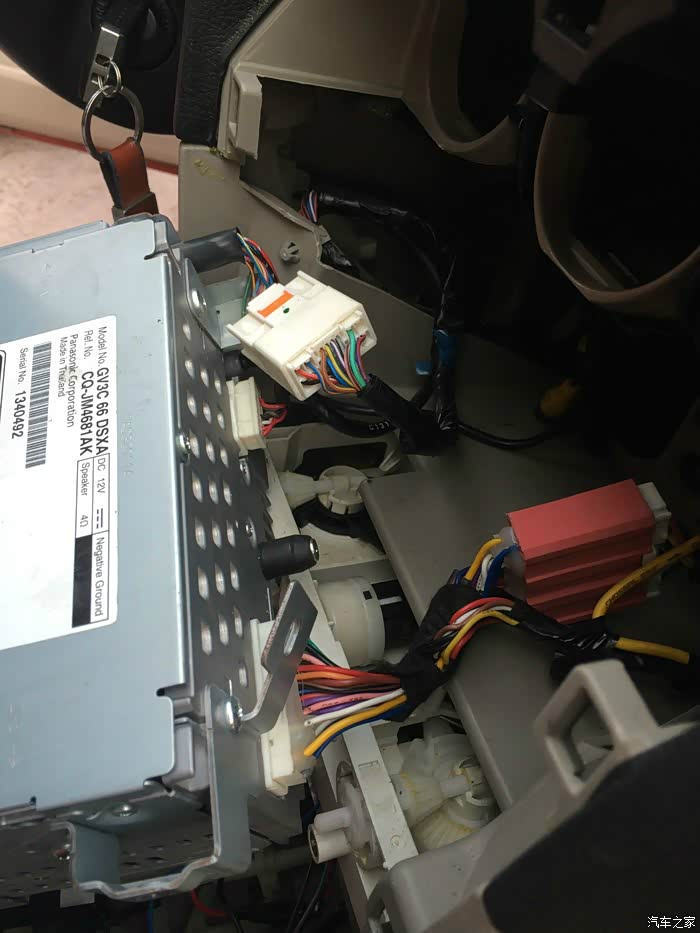

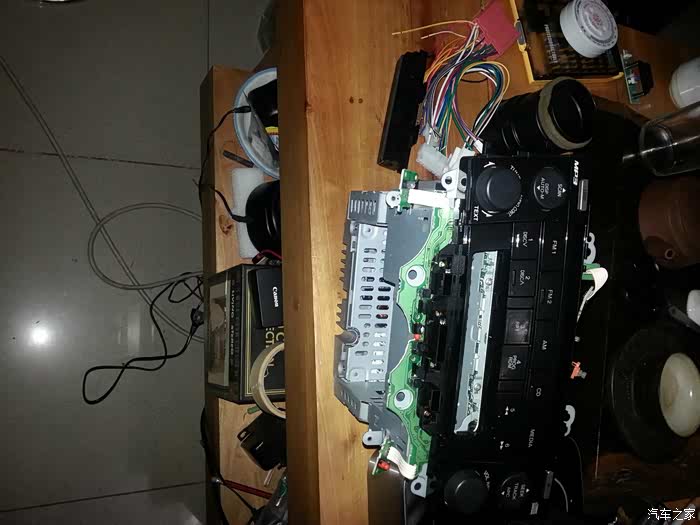

已拆下的中控CD机

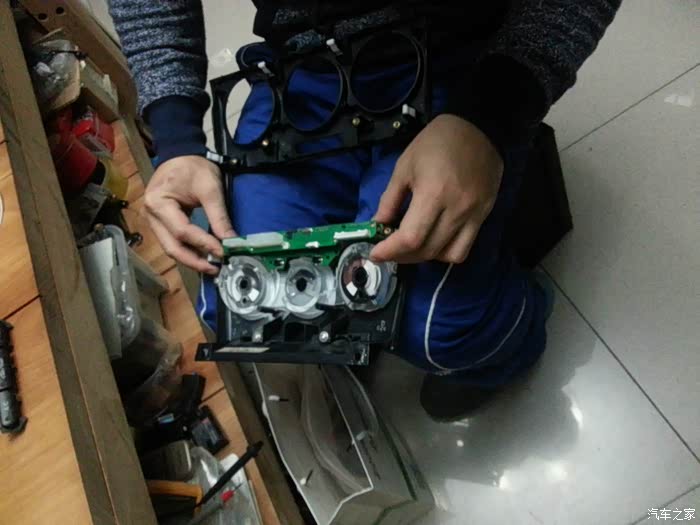

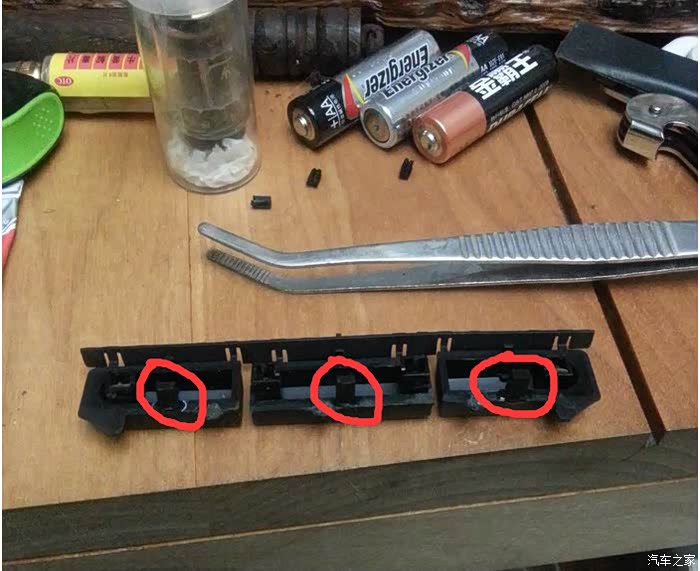

改装空调按钮脚位

改灯位

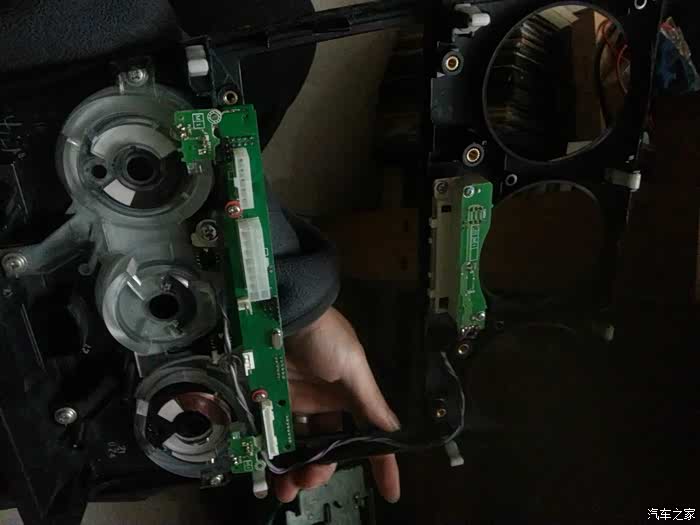

接双闪灯AND改螺丝位

第二个问题基本完成

第三个步骤：中控倒模！

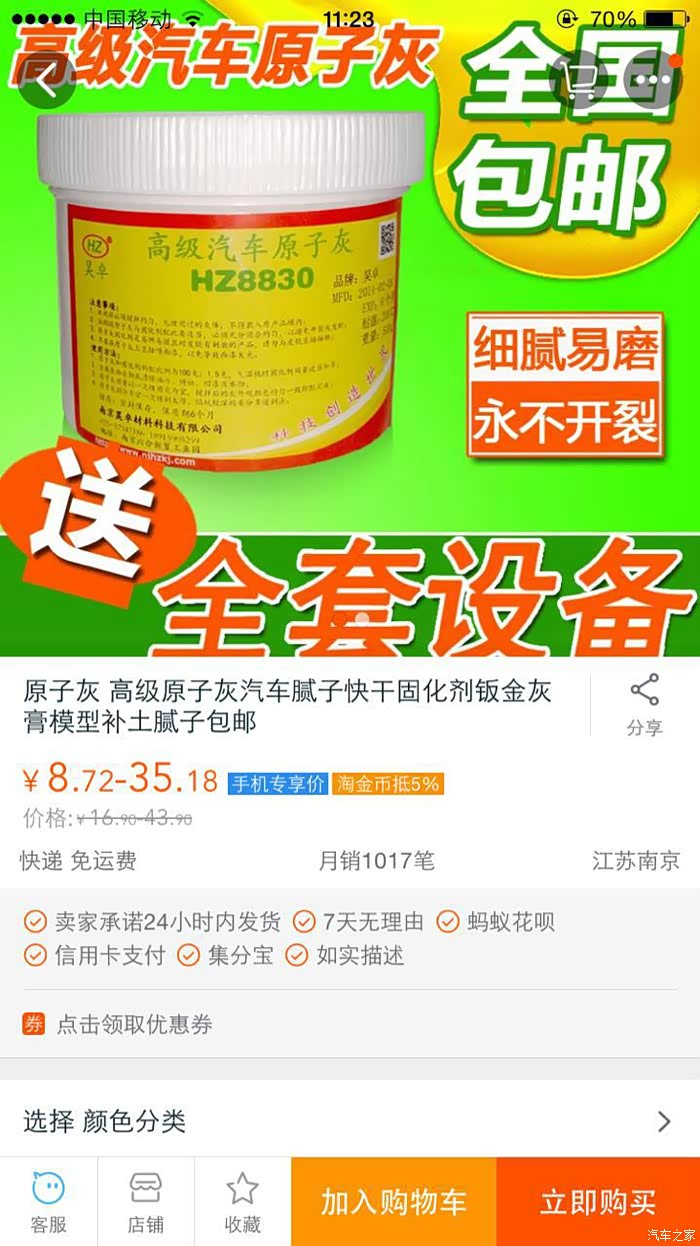

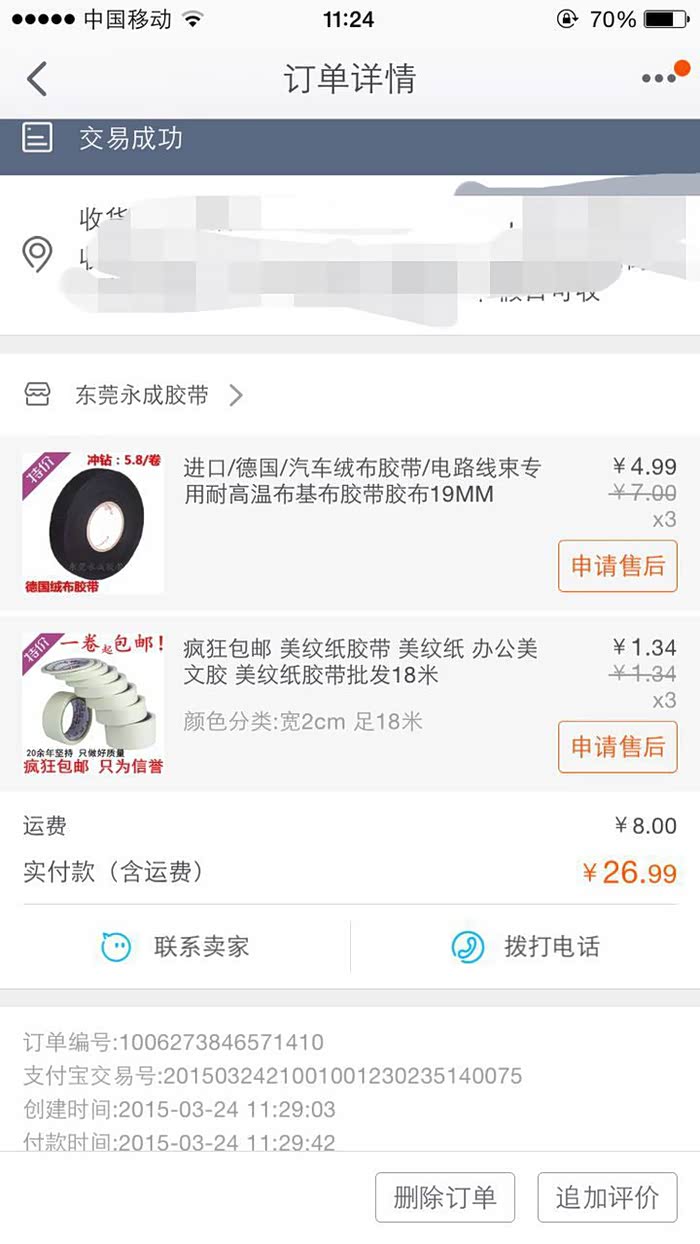

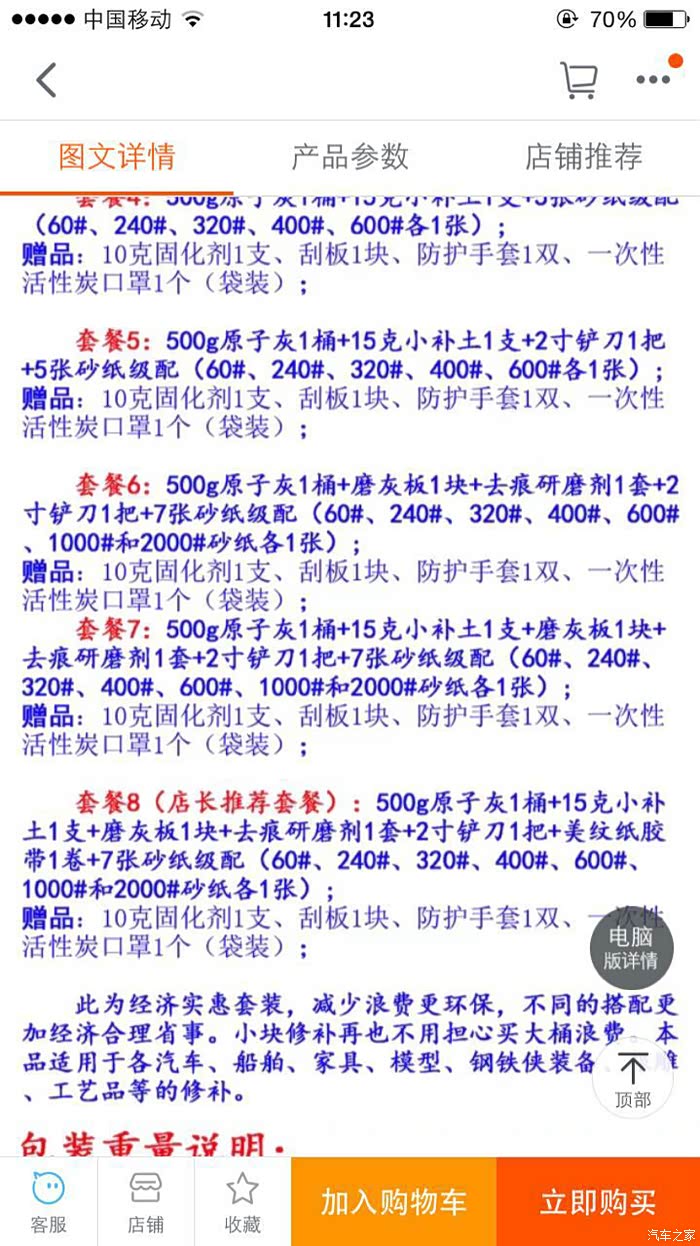

材料购置

东西到了后，开干！

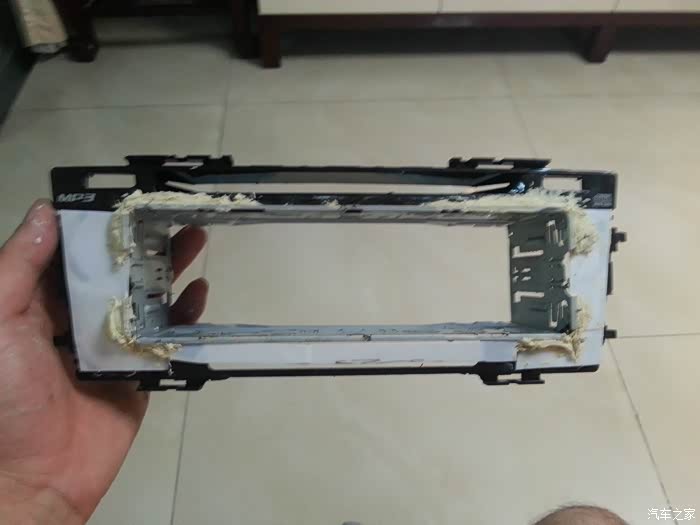

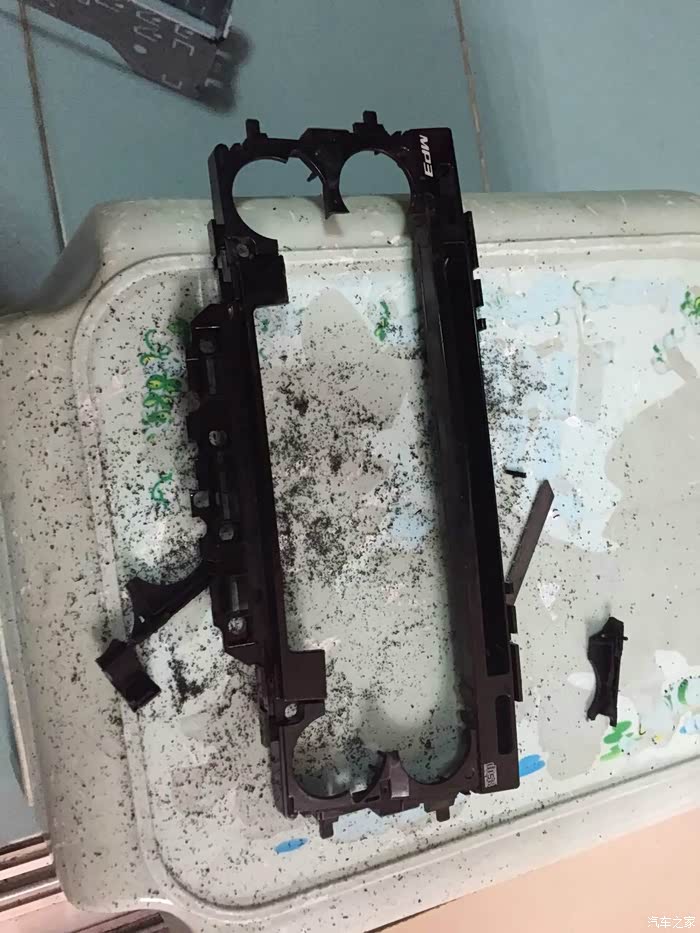

做好符号，拿小锯暴力破拆！

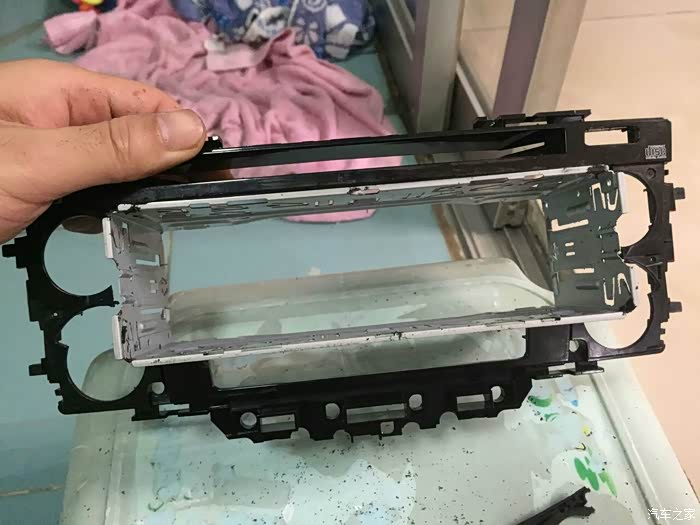

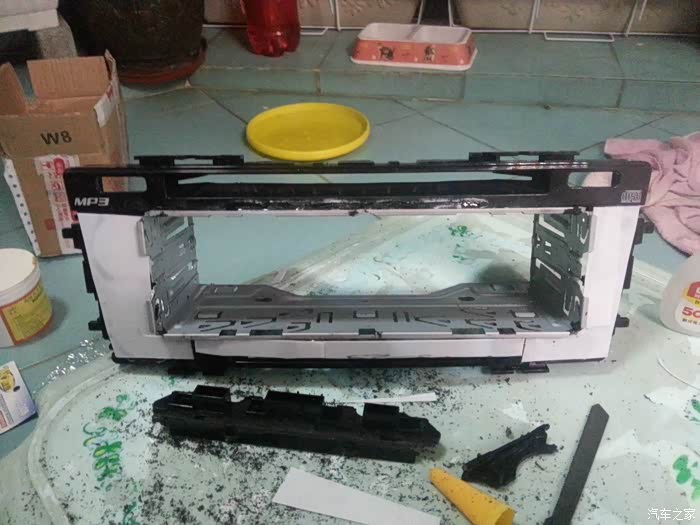

铁框比较位置

接着，开始固定

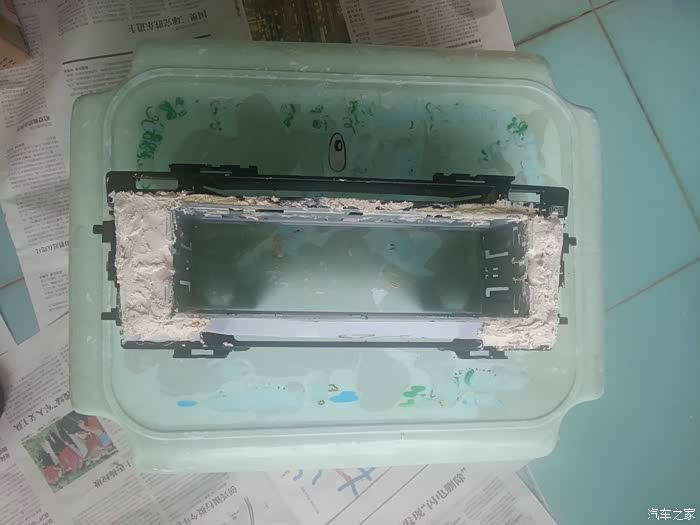

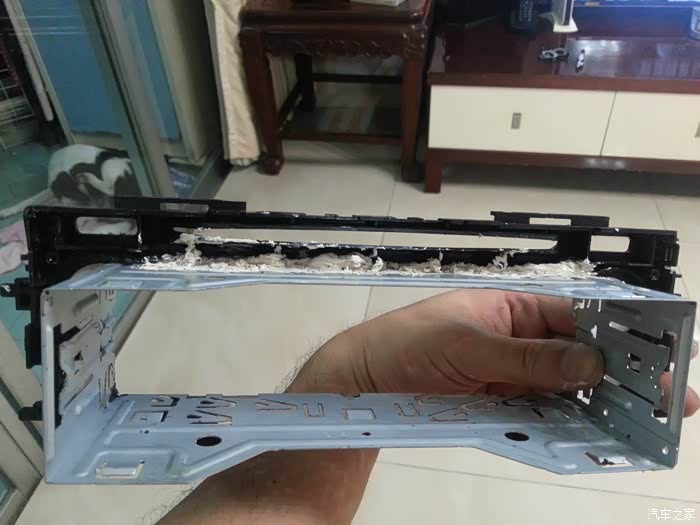

打腻子

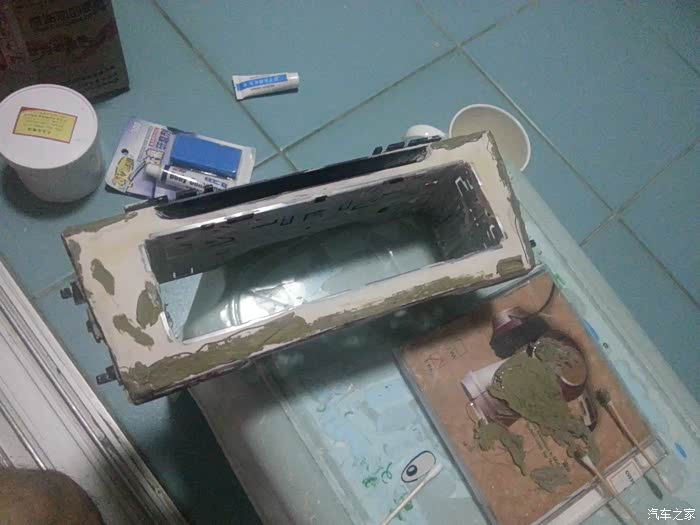

完后，开始倒腻子！

好丑陋，哈哈

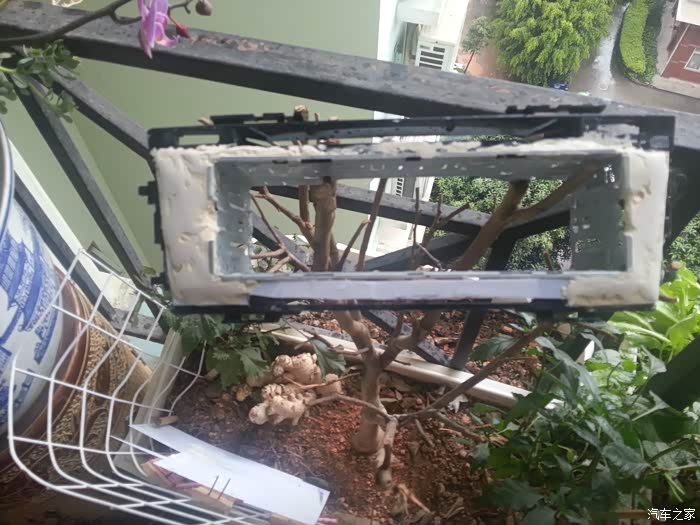

等风干后，继续补腻子

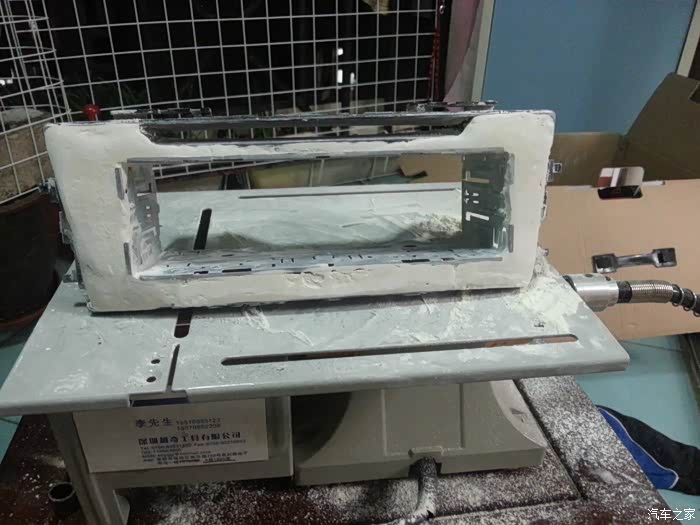

打磨机打磨

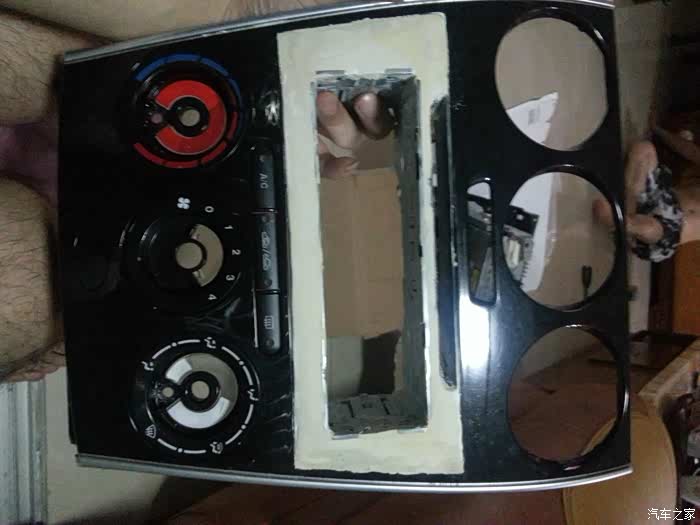

半成品出炉，再次感叹，一路走来，真不容易啊！用时1个月了。

开始用小涂补修补各种小疙瘩，好臭！！

风干之后，继续打磨！

安装位置对比一下细节

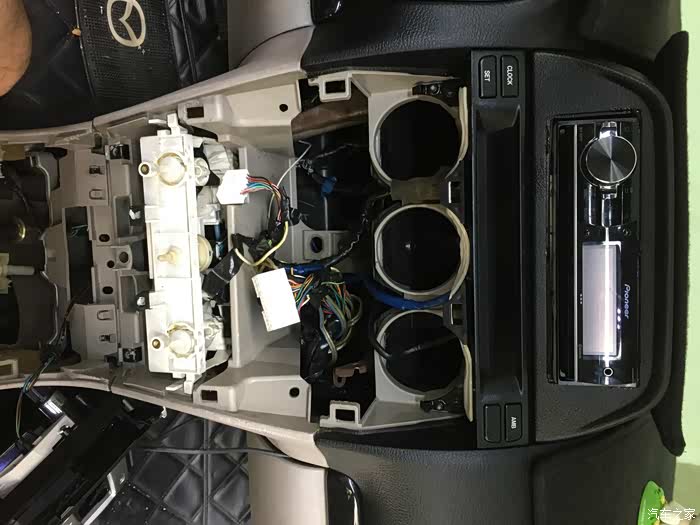

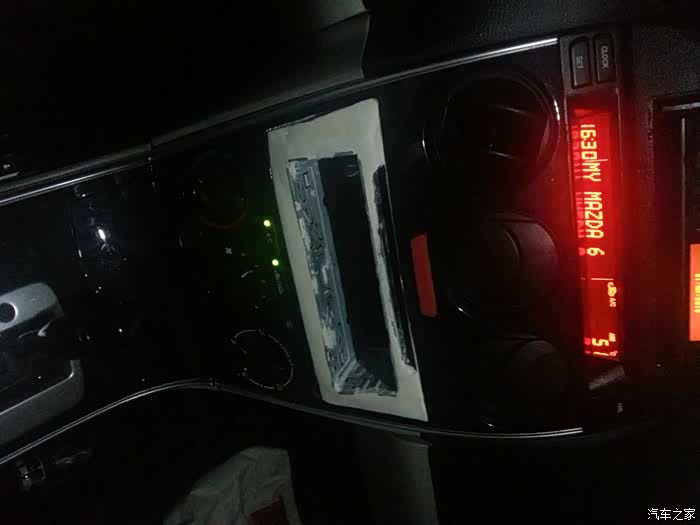

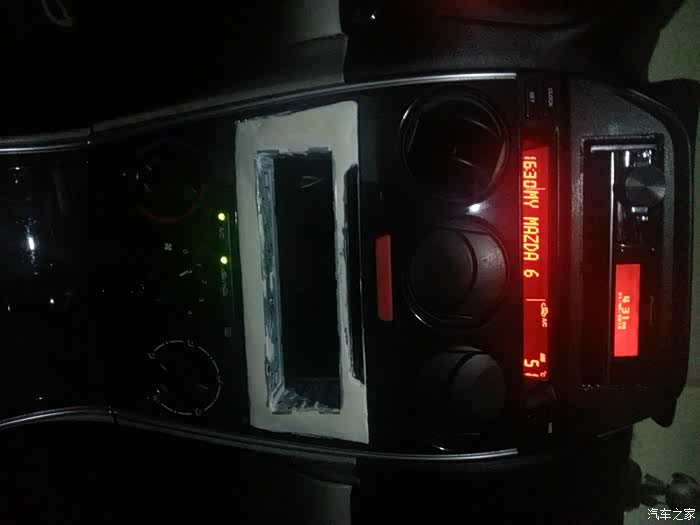

完成，上车试试空调双闪控制是否正常！

第一个小插曲，因为中控面板在倒模，夏日天时，空调需要用，唯有把电路板线束直接安装，把空调功能用上。但是因为线束有裸露，工作时接地短路，把电路板少了。马蛋！真的是操蛋。这个问题用了4天来解决，辛苦LD上下班陪我一起蒸桑拿。联系之前的改装面板TB店，卖家很好！帮我联系了台湾厂家，用成本价寄了块电路板回来！不然我之前的辛苦，全部都要功亏一篑了！最后先去TB买了一款带电路板的面板，插上我之前的中控CD机，空调的问题，暂时可以解决。目前，只能能店家把改装电路板寄过来了~！！

第二块电路板到后，安装试车！

功能正常！！太好了！！！谢谢你们！！

第四步，喷漆上色。

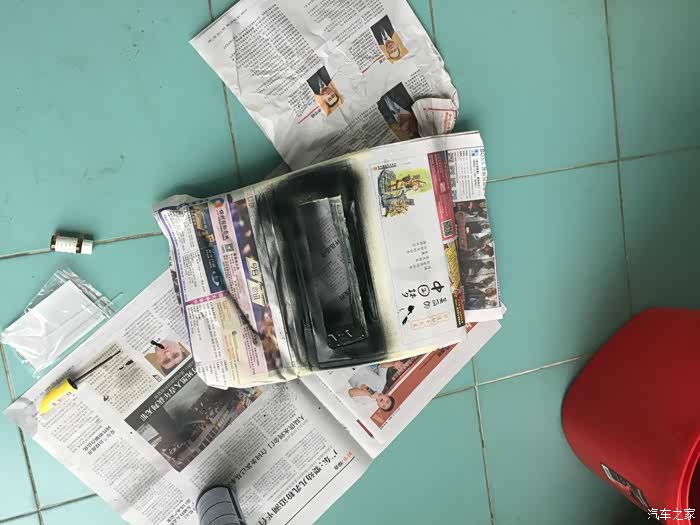

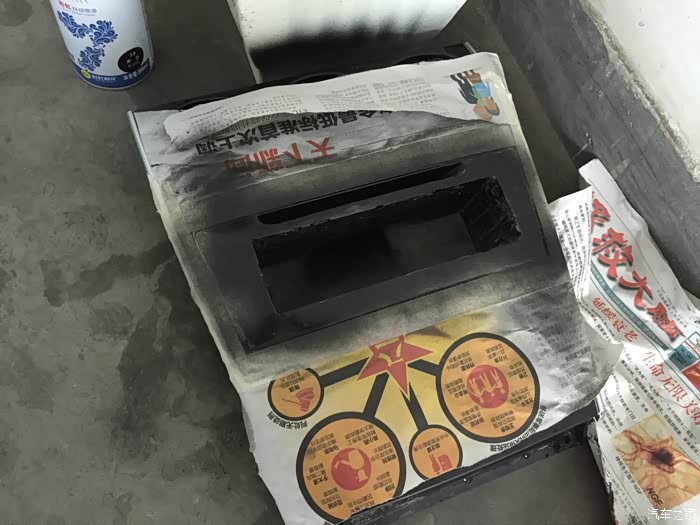

美纹纸，报纸伺候！

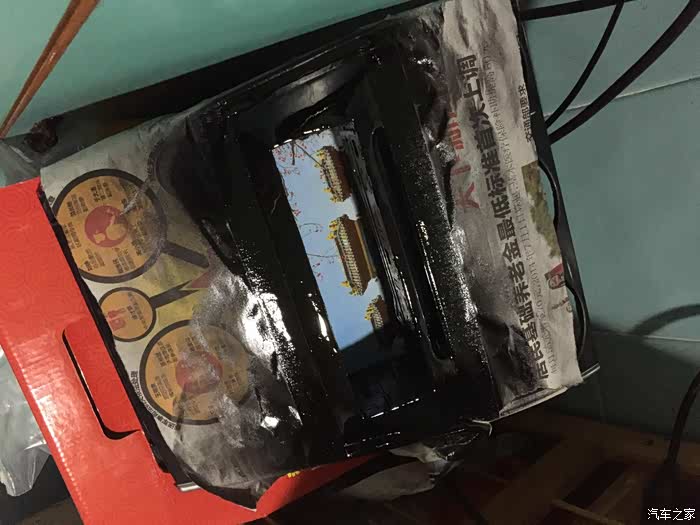

一次轻喷上色

专用珠光漆

连LD学美甲用的光疗机都用上了，哈哈哈哈！

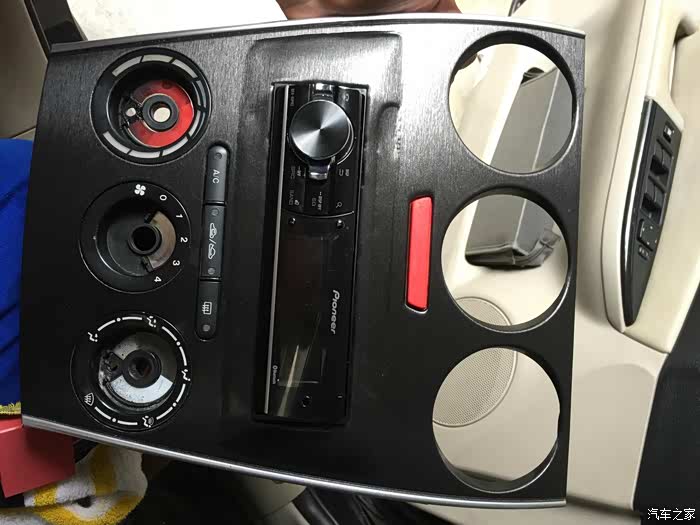

考完漆之后的实物图！！

光溜溜的漆面！！！！

转折的第五步,中控贴膜

弄完的中控CD，已经算是告一段落了。但是对于纠结完美的我来说，还是差一点点，就是倒模的手工不行，有小点点。在重新打腻子重做和贴膜之间，原谅我那颗想放弃的心，我选择了后者。

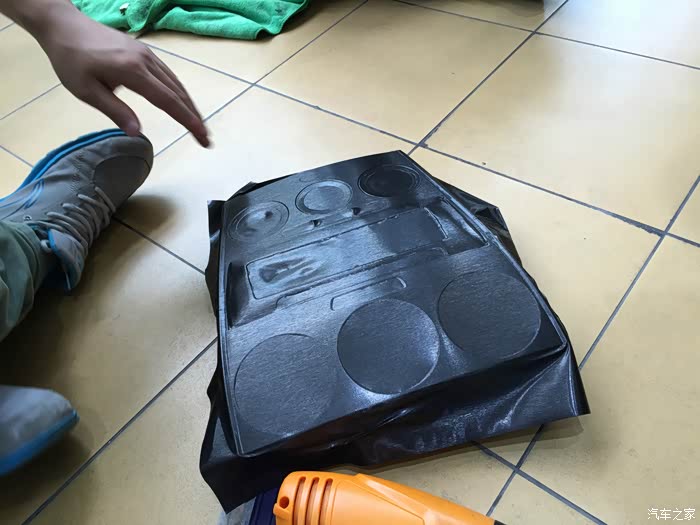

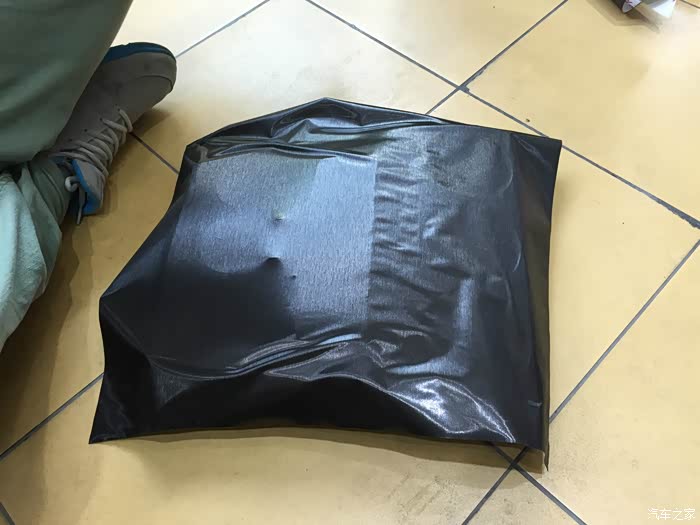

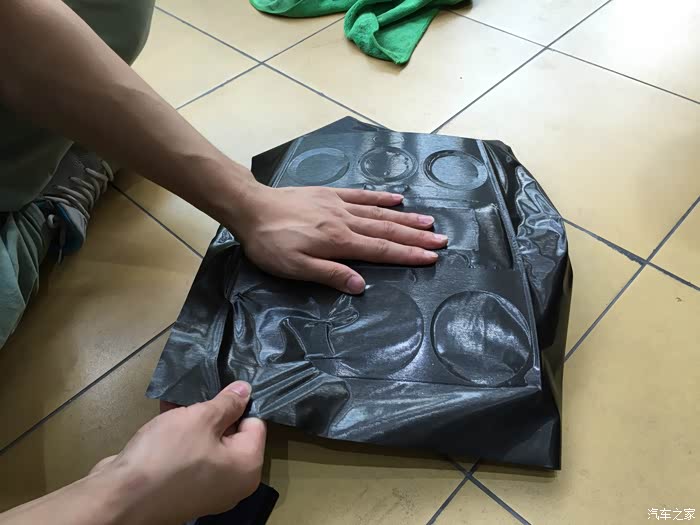

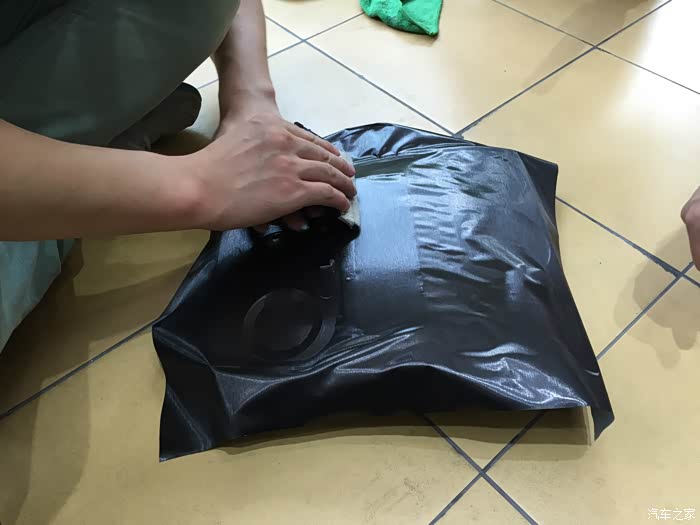

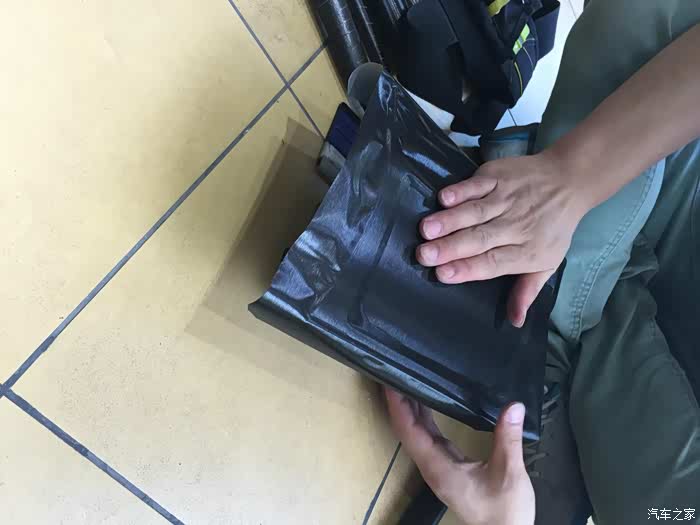

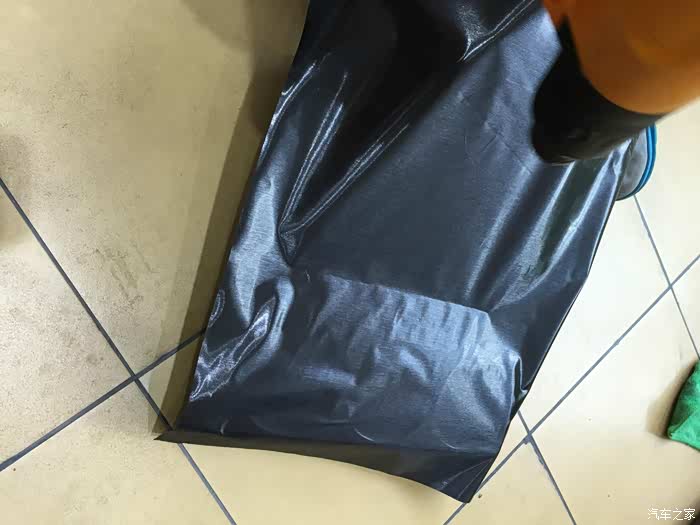

奢侈品牌：雅龙拉丝黑！已初步完成了！

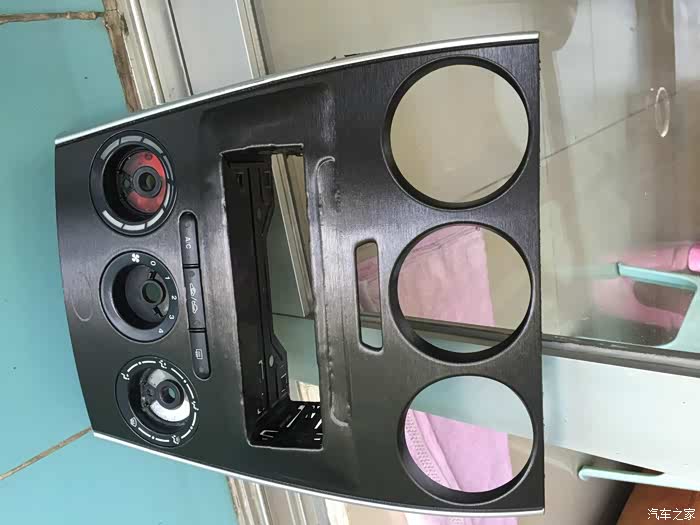

成品！！！

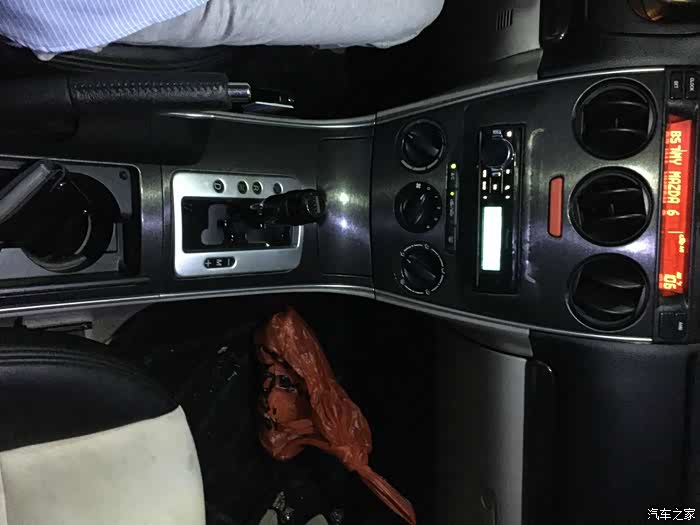

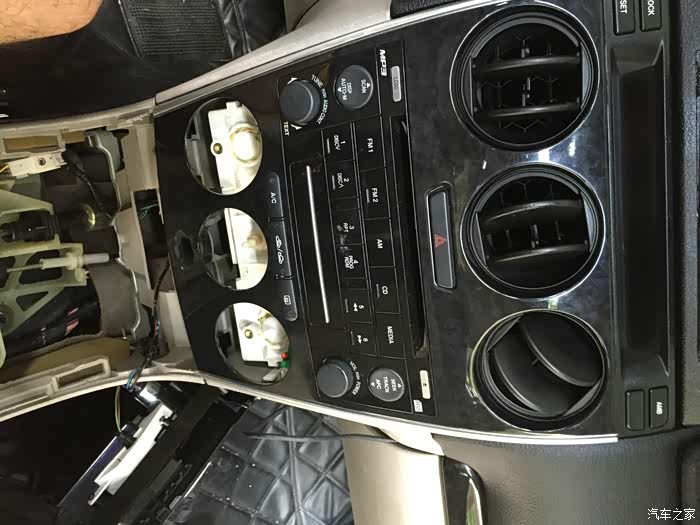

上车，试试效果！

完美！

然后装车，一个小插曲：20号晚上10点开始装车，外漏的线束，不小心接地，阅读灯突然熄灭，仪表盘灯不亮，AC控制灯不亮，钥匙锁不了车。我心里突然咯噔了一下，以为电路板又烧了，那我真的想死的心都有了。搞到快12点，决定放弃，明早一早起来排除。

一晚无眠，第二天早上一早下车排除，打开驾驶室的保险盒，拔ROOM的保险丝，断了，换上备用15A保险丝，故障排除。

第六步，装车。

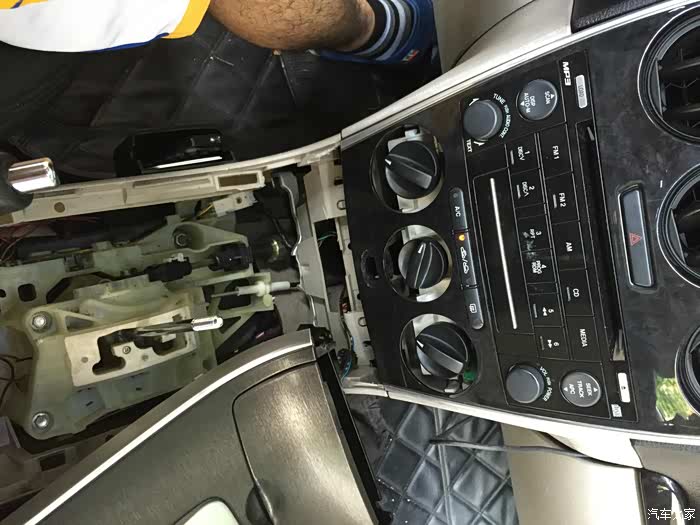

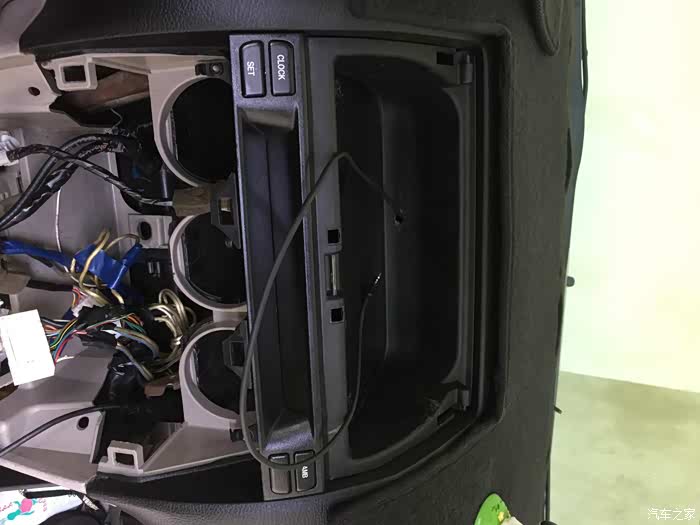

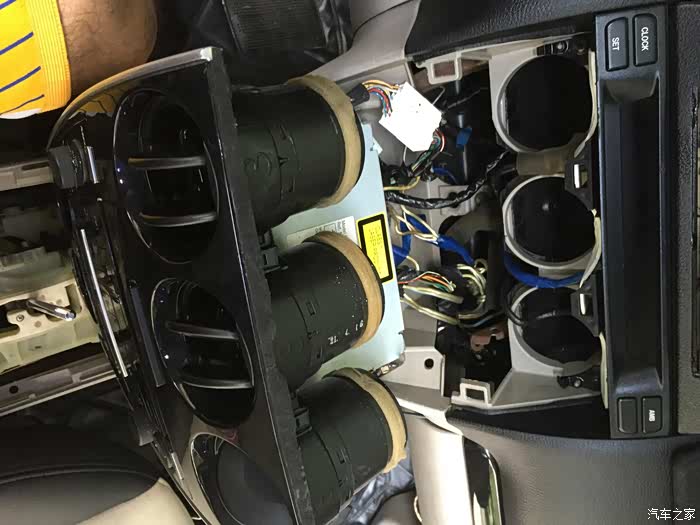

抡起手腕就开拆，闭着眼睛都能拆下来

把全部线束都用电工纤维布都缠了一遍

苹果AUX数据连接

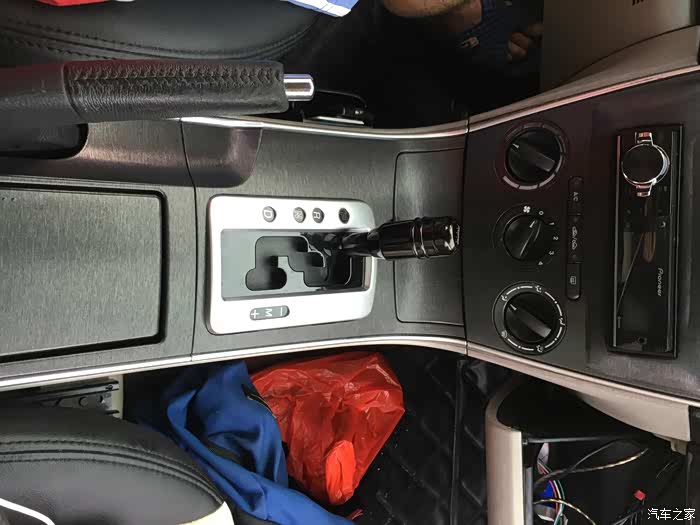

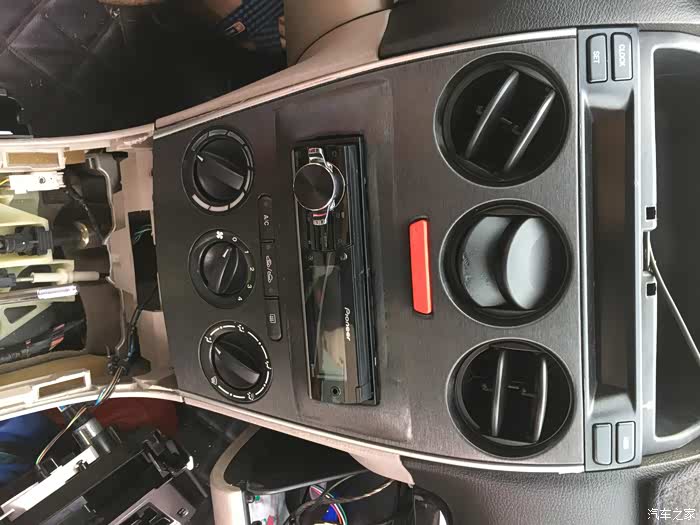

                                                              整体效果图



最后，在这里我要点名感谢4个人：CARAV的紫如丹，贴膜的小周，帮忙改电路板的、一起解决问题的基哥，还有陪我一路走过来的支持我的老婆大人。谢谢你们

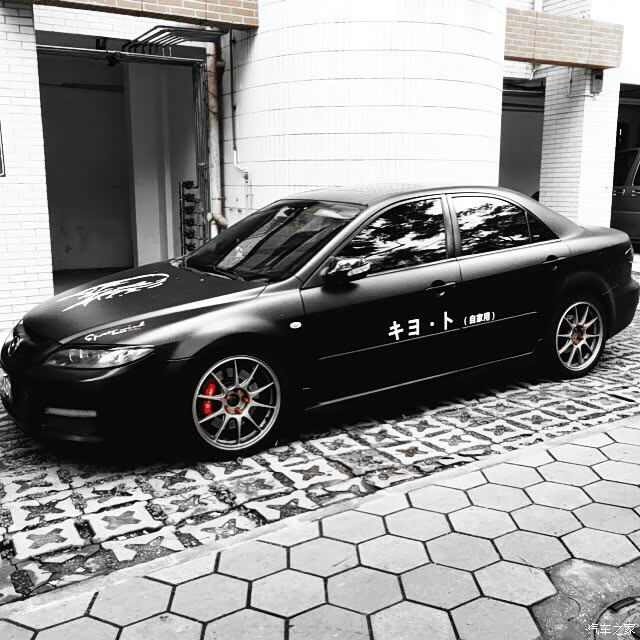

附上外观照一张

下一步，储物盒IPAD MINI 倒模

                                                                                                                                         END
