骊威改装13款逍客CD加装USB和倒车影像

   6年的小威前几日换的铝合金轮毂，最近又在青岛车友那里淘来13款逍客CD，准备对小威音响进行改造，本人对无线电略懂也算是爱好者，原车的CD确实太差。12年又购置了传祺Gs5，小威一直由老婆开着，今年下半年老婆提出换车无奈啊！又重新开上了小威，原车音响听着真的对不起自己的耳朵。今天有空就开始捣鼓捣鼓！

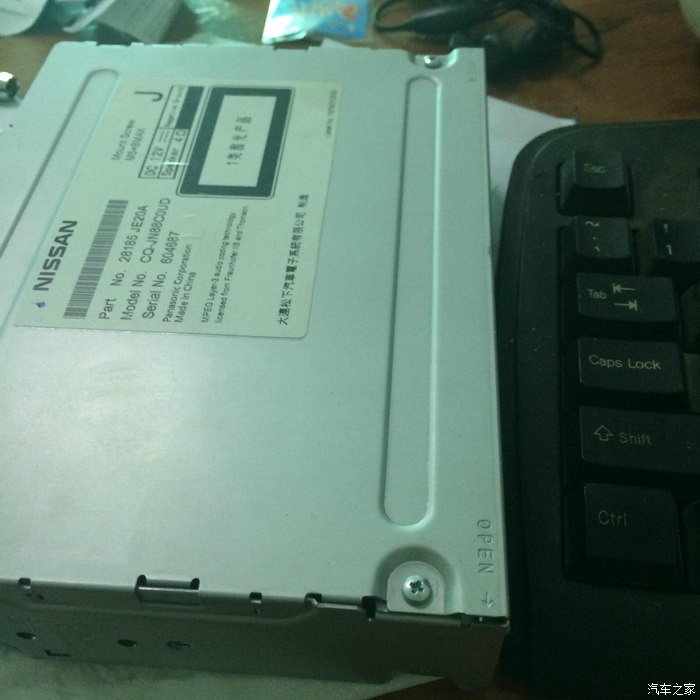

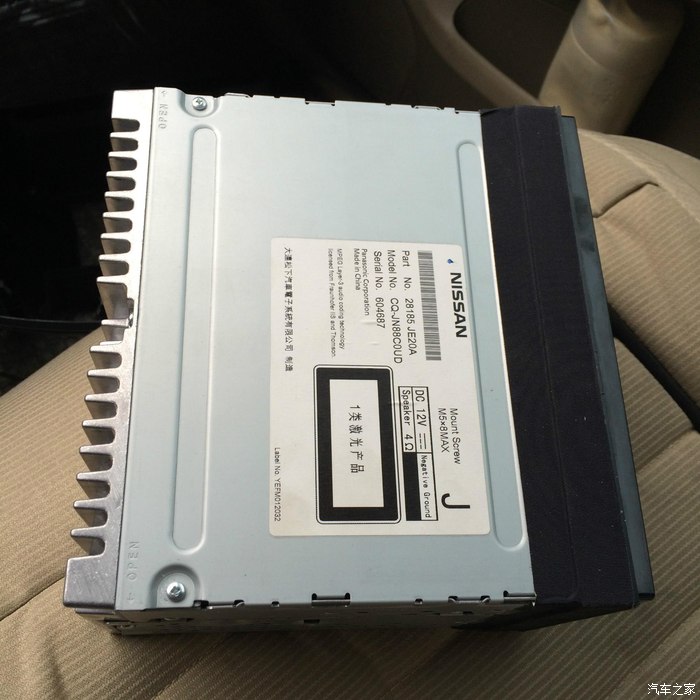

这是在青岛车友淘来的

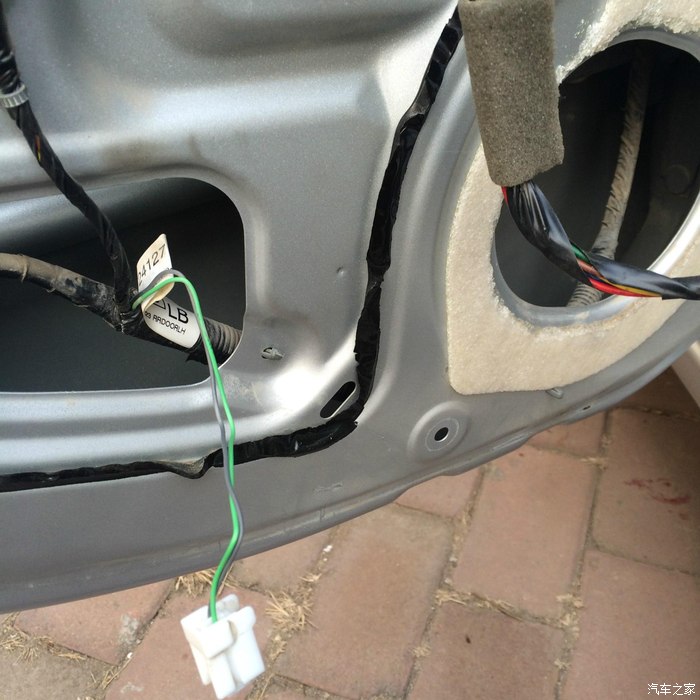

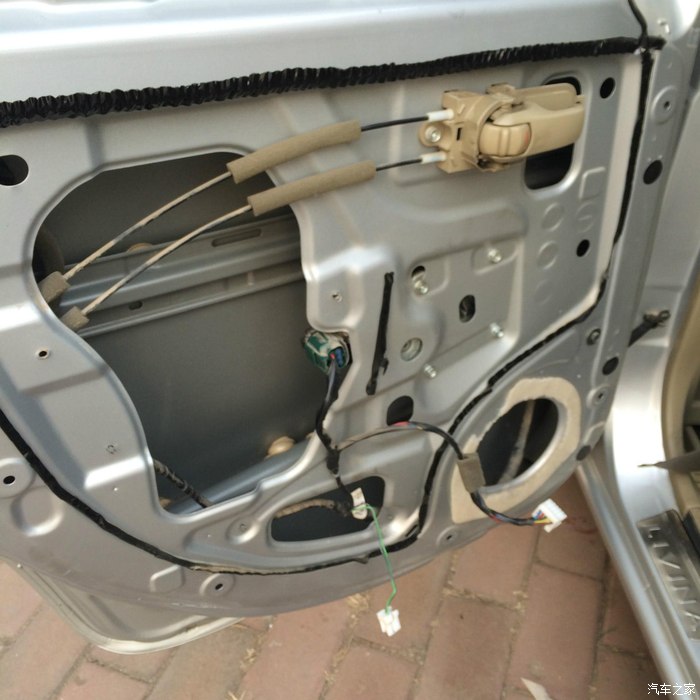

开始拆对4门做一下隔音，这是后门带的喇叭线

拆！

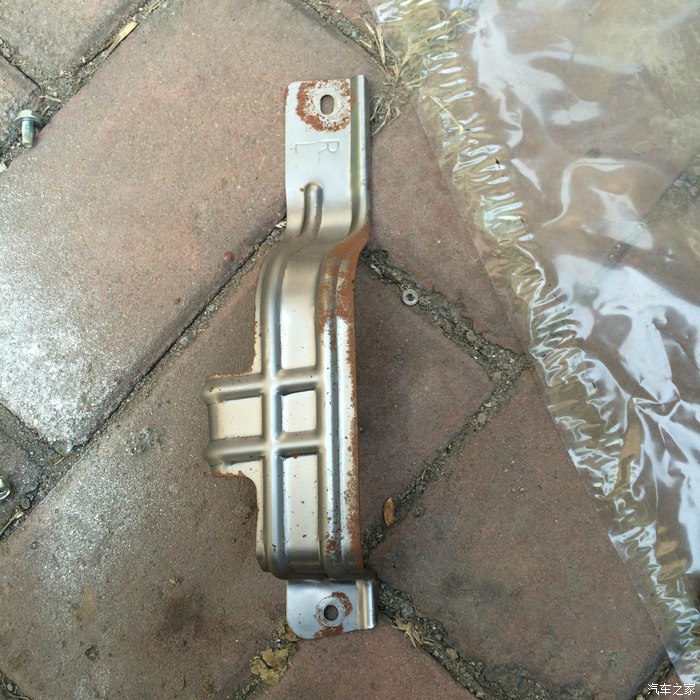

拉手生锈了

这是拆的前门喇叭

闹不懂为什么后门不给配，一个喇叭才几个钱 哎！

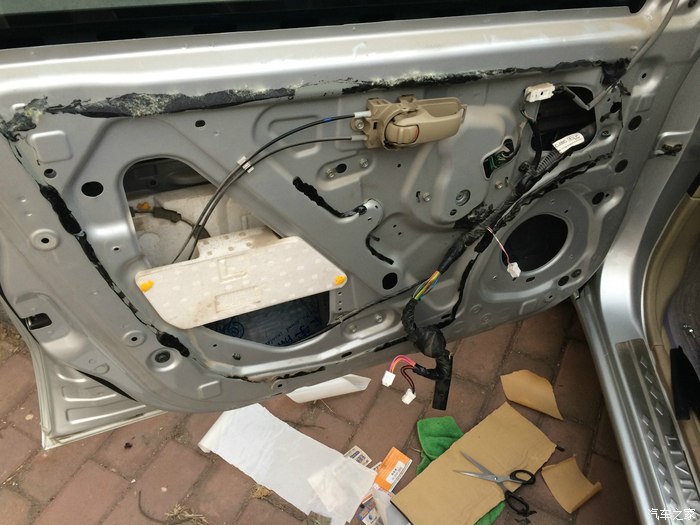

这是前门

在门里面扣出来的名骗，

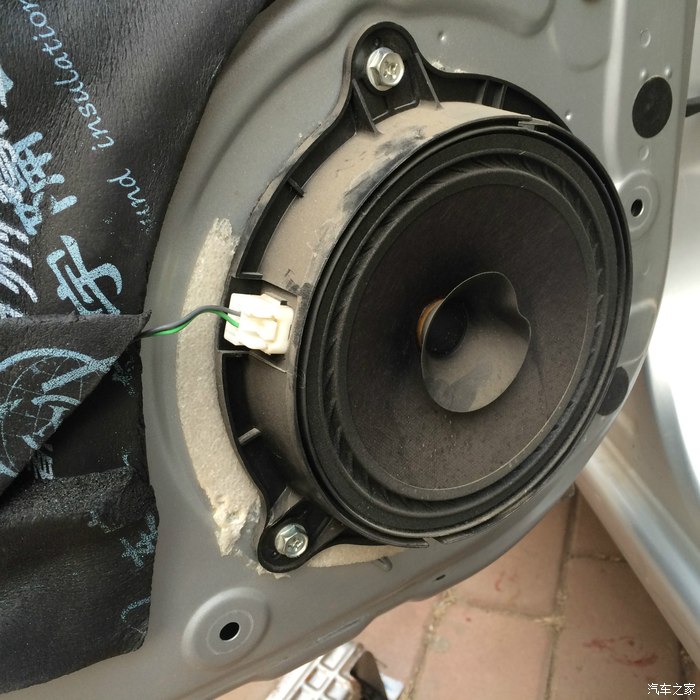

前门喇叭准备装在GS5拆下来的

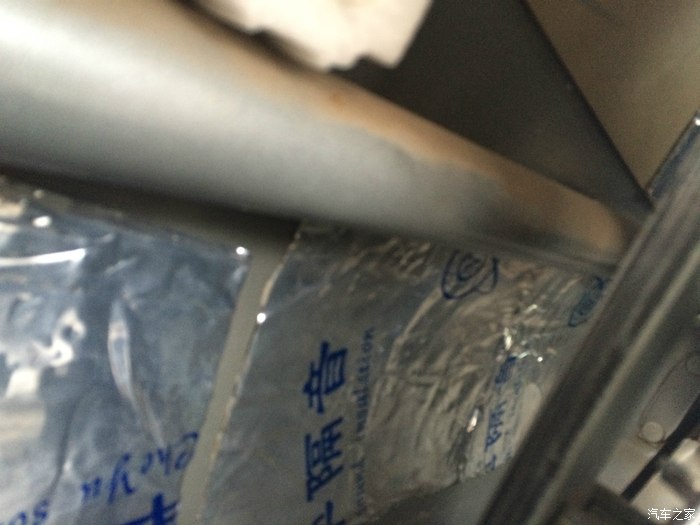

前门里面有隔音

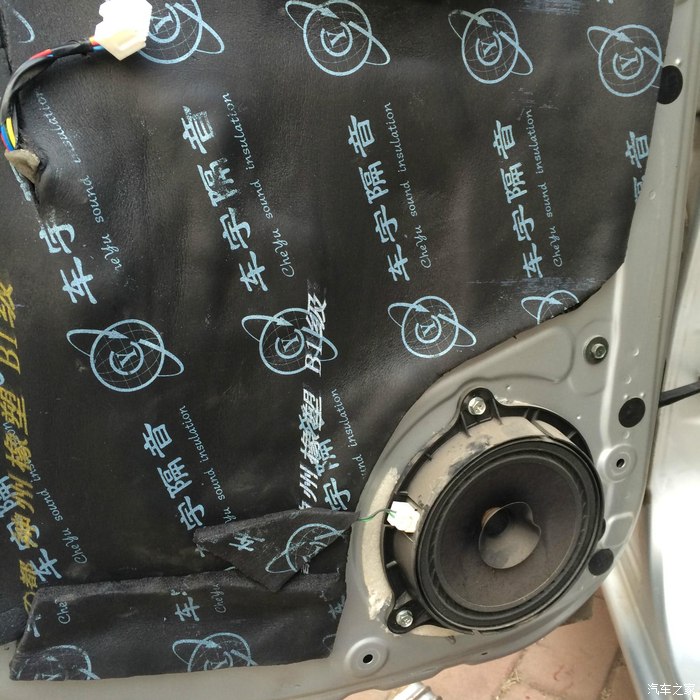

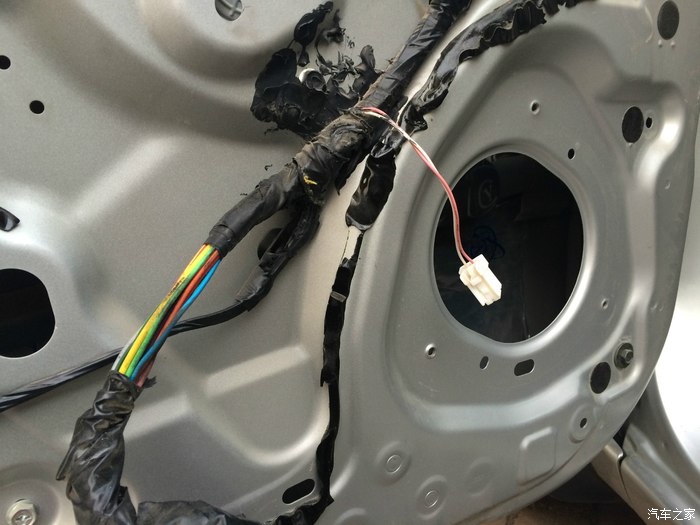

把空的贴上止震板

开始加装USB

拆

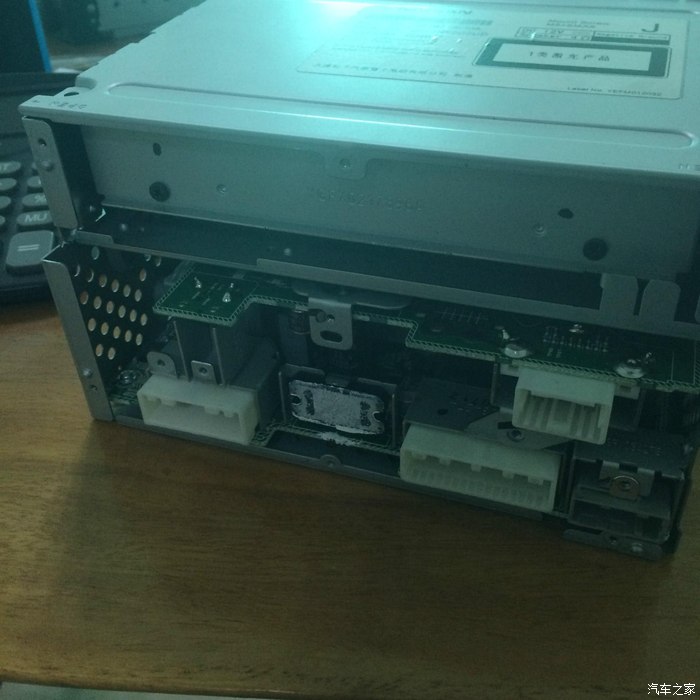

后面的USB插头是空的

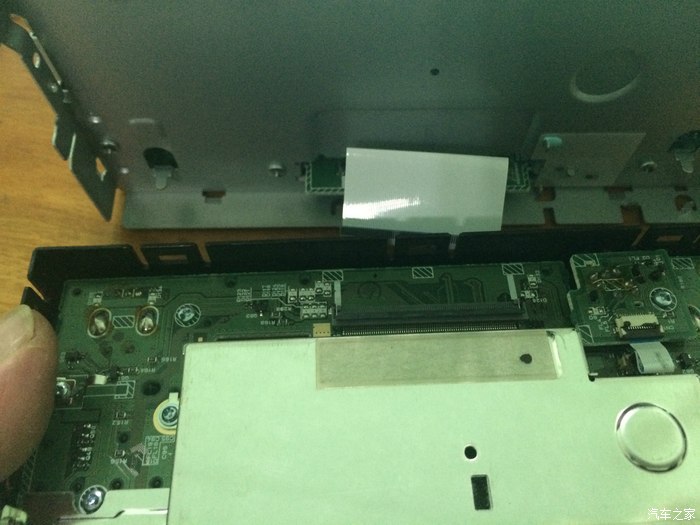

前面的面板，拆的时候要小心里面的排线

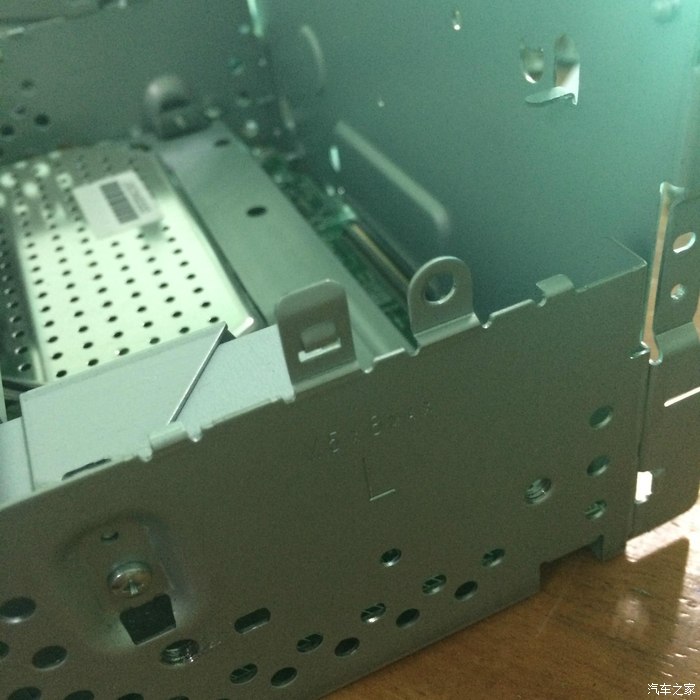

拆下上面的CD机

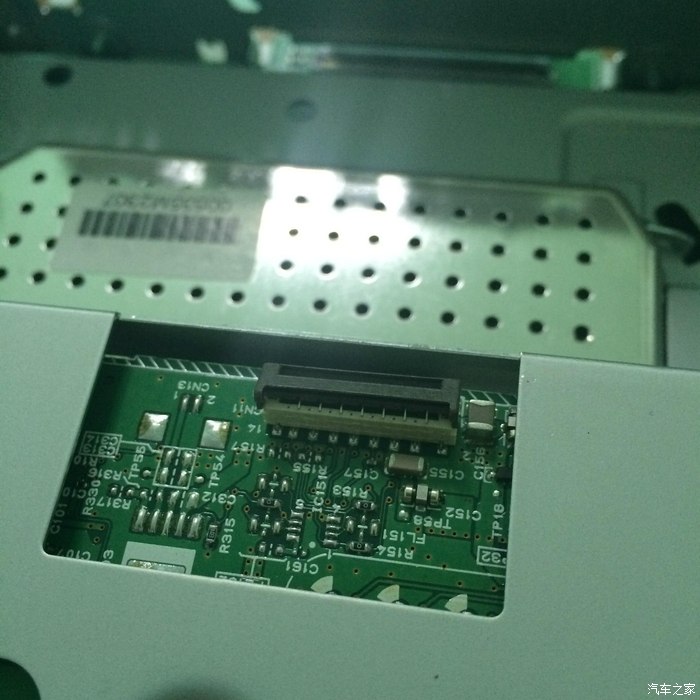

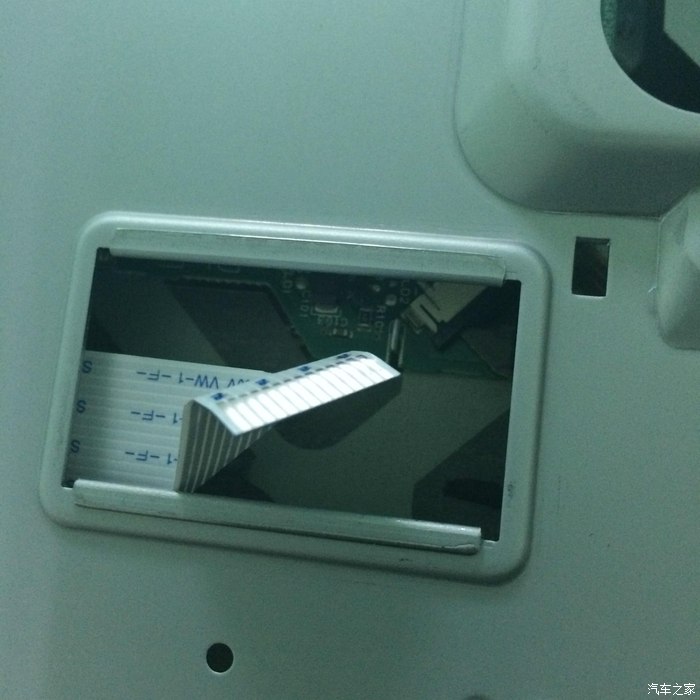

CD机下面也有排线

小心排线

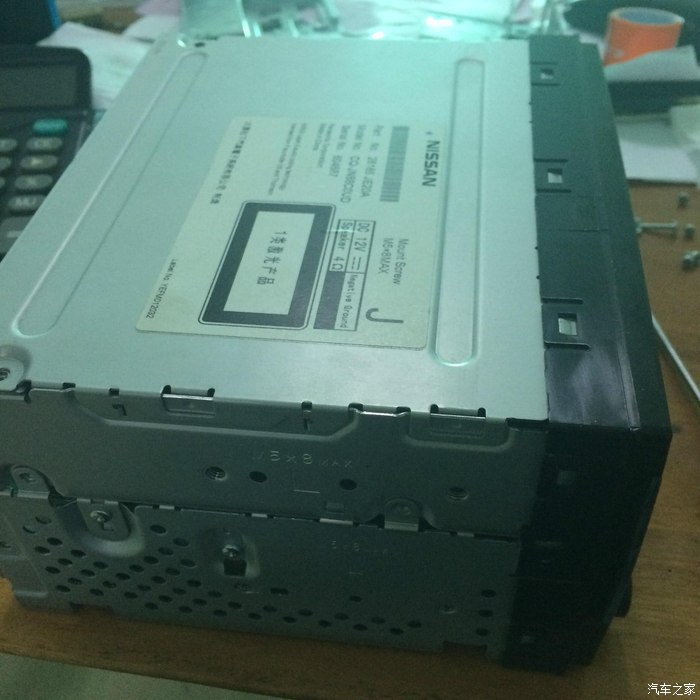

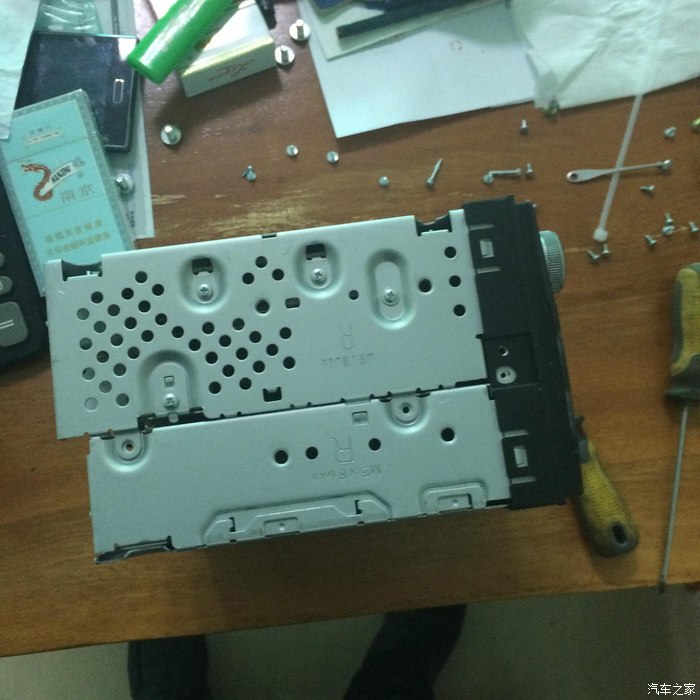

CD

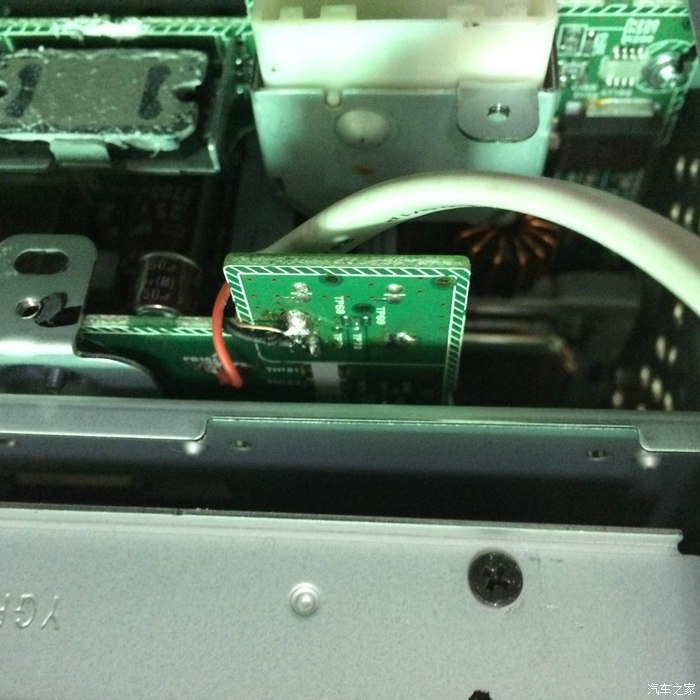

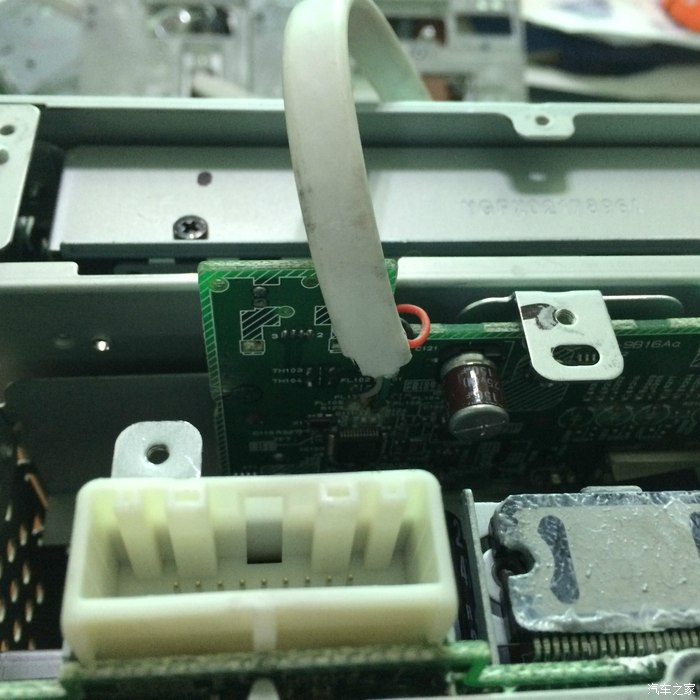

USB线直接焊到模块输入，本来想加电阻看了看没有必要

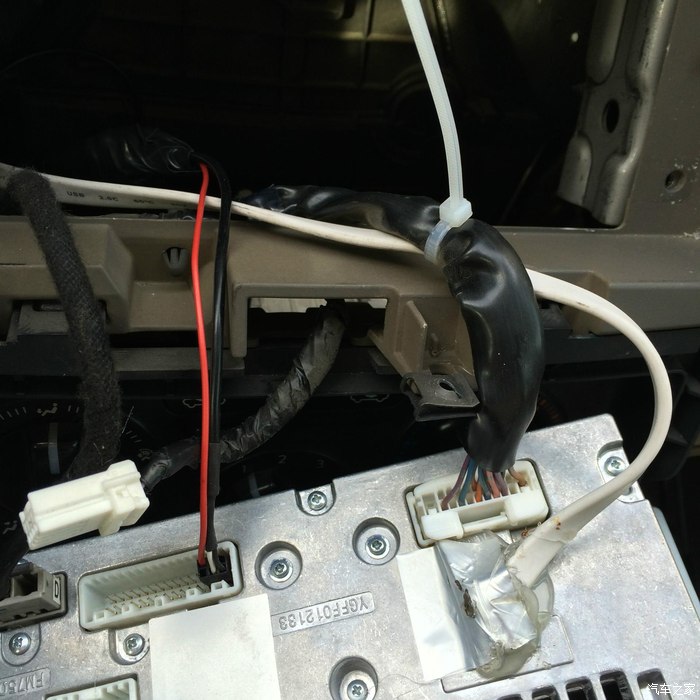

USB的5伏电源和接地

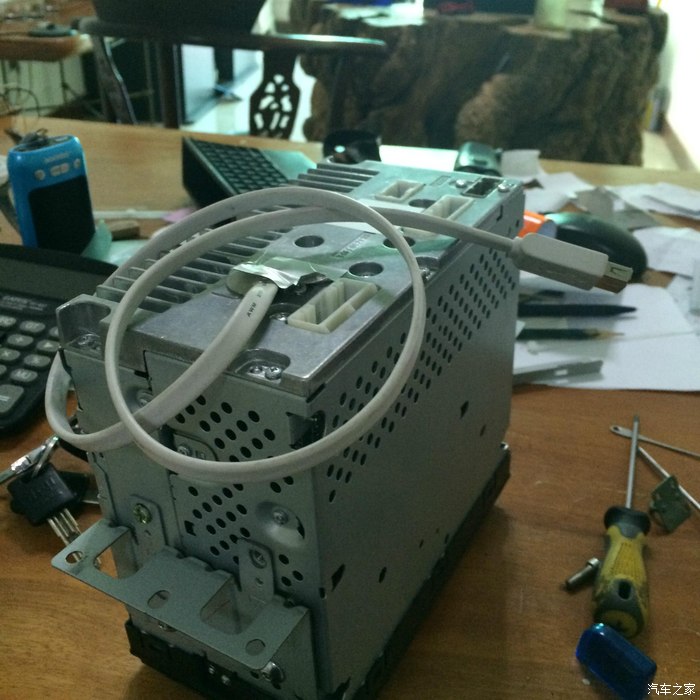

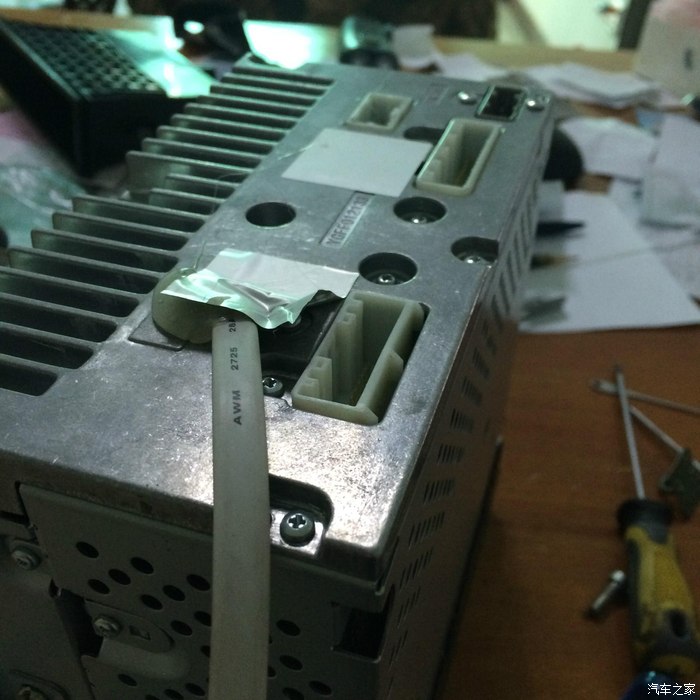

装机

完成

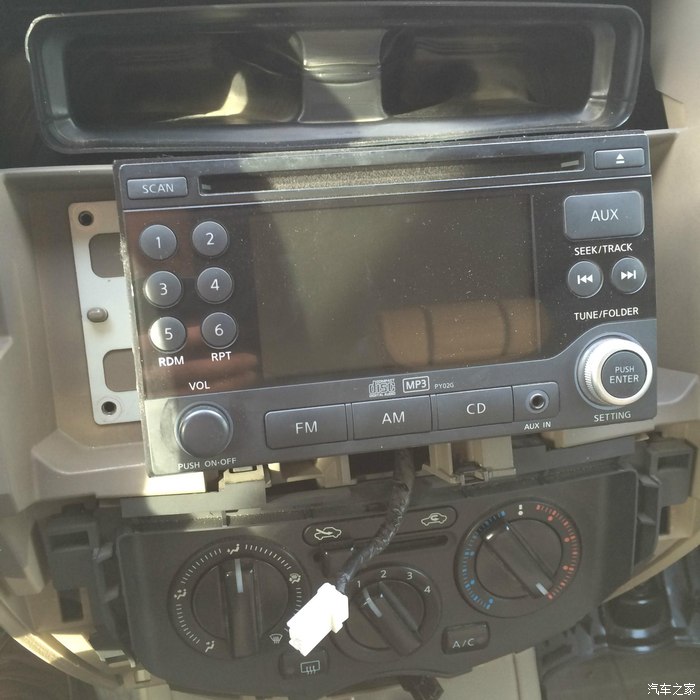

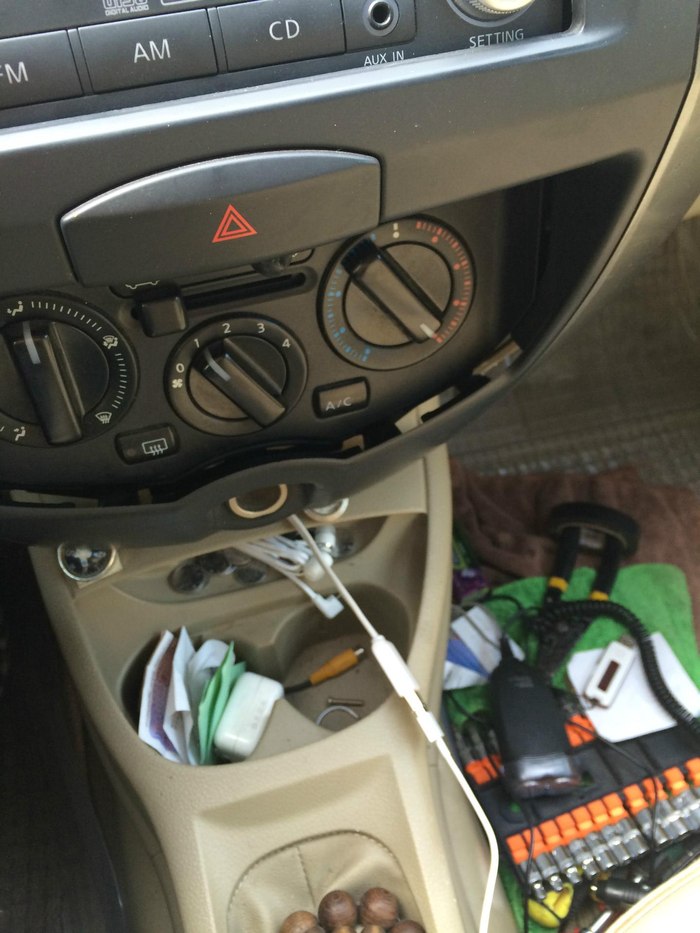

上车装

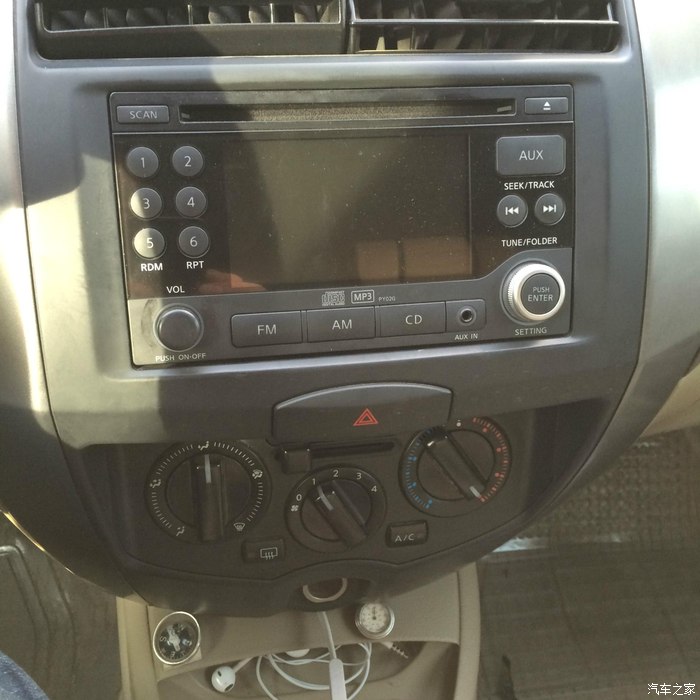

大小合适

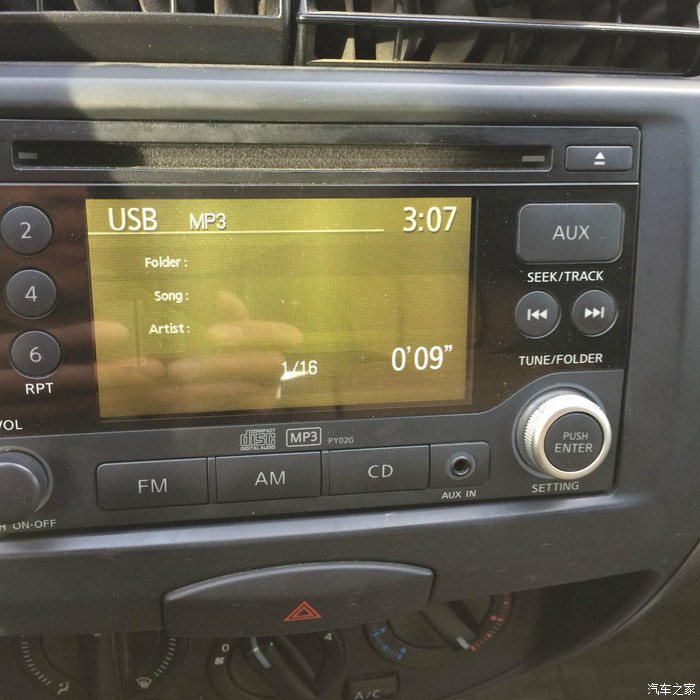

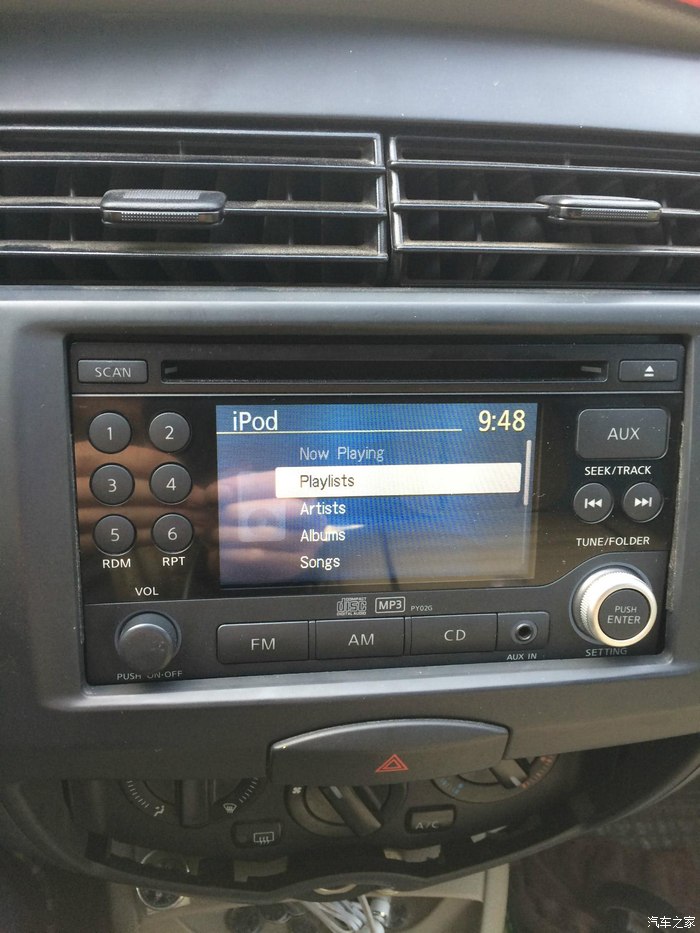

试机Ok，我的U盘是16G的读盘挺快的

苹果5S可以一边充电一边播放

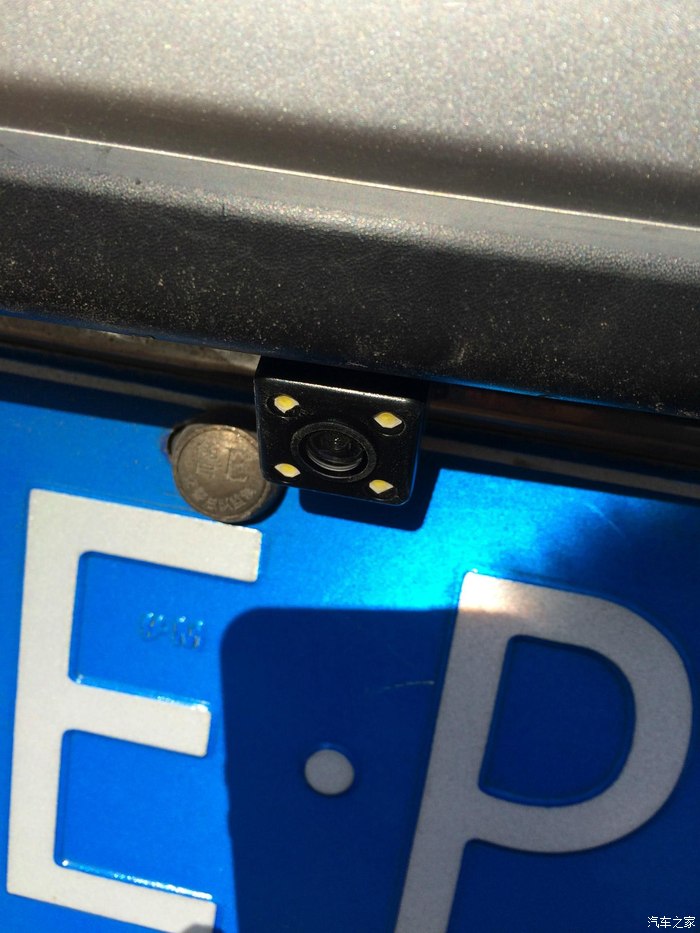

开始装倒车影像

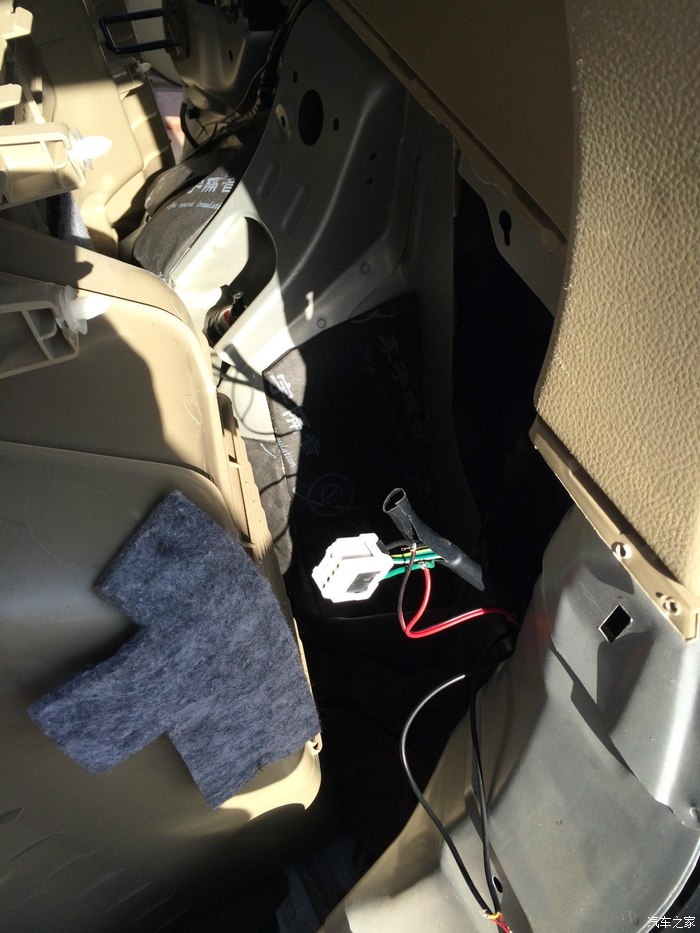

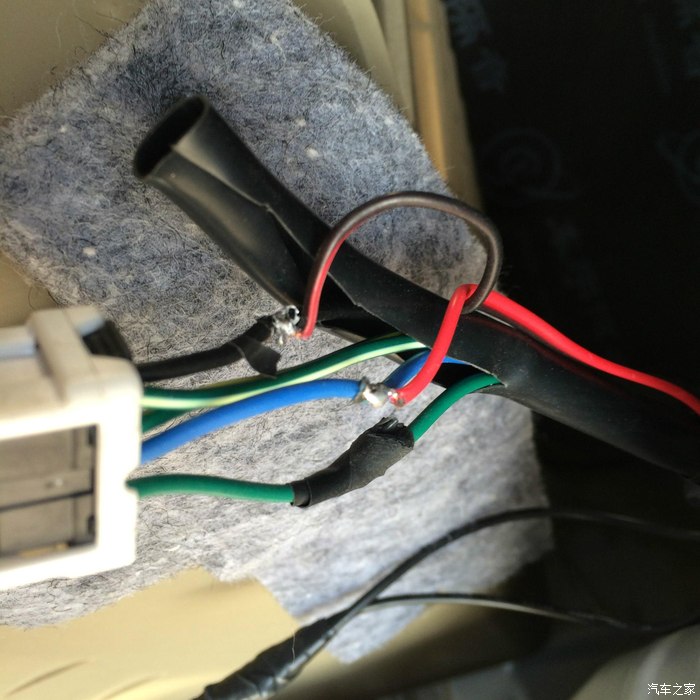

这是后尾灯插头，黑线是负极绿线是转向，给接错了！

这根蓝线才是倒车灯

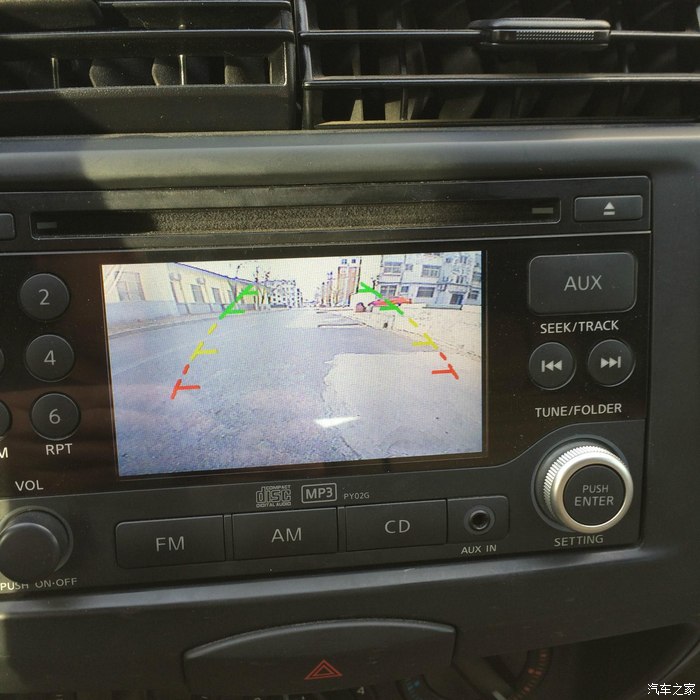

不错清晰度还可以


完美，一个人用了一整天搞定
