各位好。
去年10月买车到现在，一直对车子比较爱惜，自己也喜欢动手，所以自己加装了防盗器、倒车灯等等。。
因为自己动手装多功能方向盘所以自己动手改线，拆了中控台。多功能方向盘教程太多，中控没有，所以此教程由此而来，废话不说，上图。直接看作业。视频密码：qczj（汽车之家首个字母）
里面有个说GPS手刹连接线这个是错误的，这一点道歉。其他请细看。
视频在上面。
照片教程：

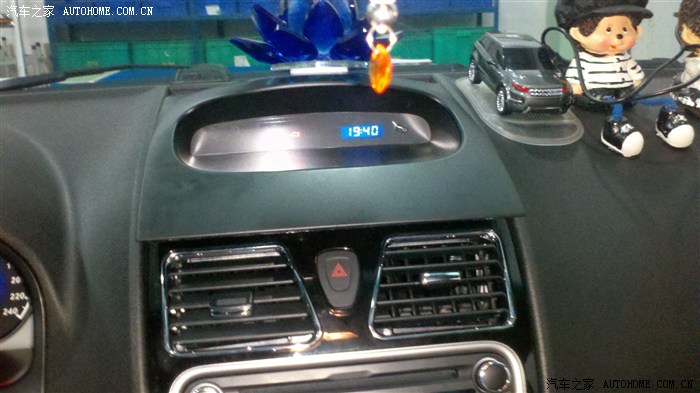

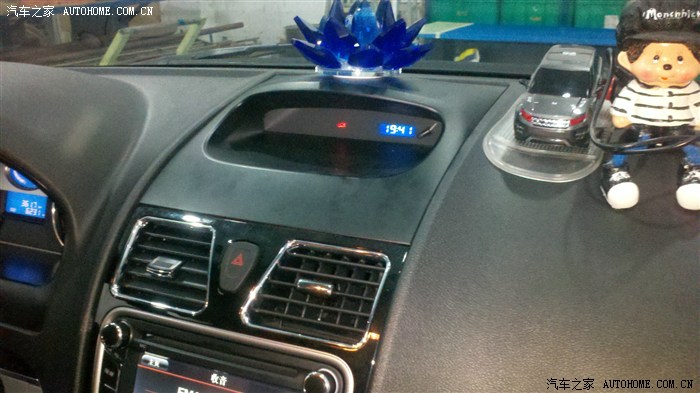

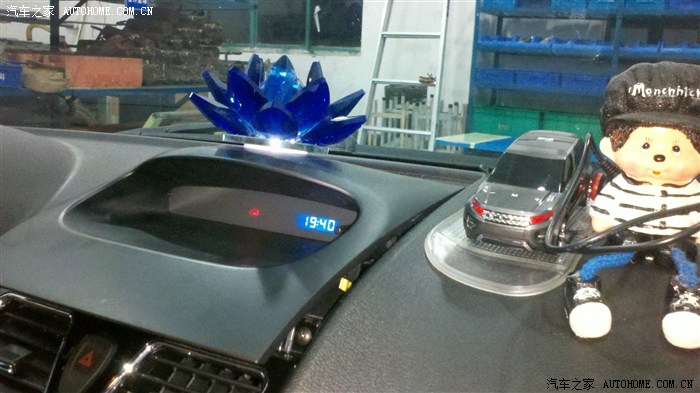

上图：中控未拆除的中控台。
上图：拆除中控台盖板时注意，双手握住上盖板，面向自己用力拉，就可以拉出来，里面使用卡口的，不要向上拉，否则有拉断卡口可能。
上面：这个是拉出来时的图片，不要太用力拉出来太多，里面有连接线注意好。

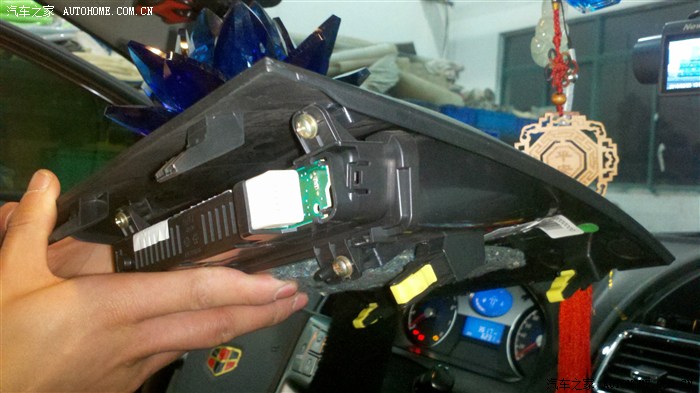

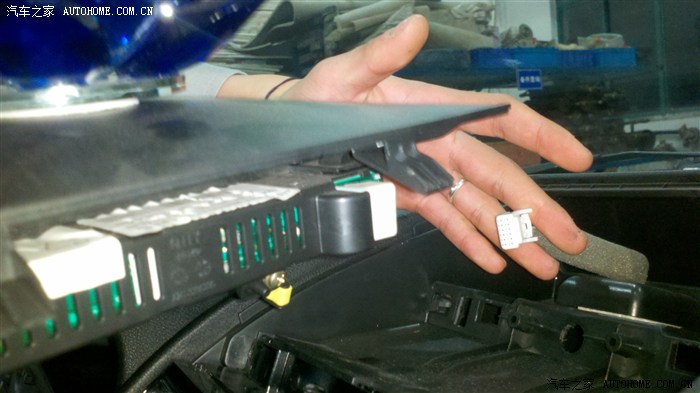

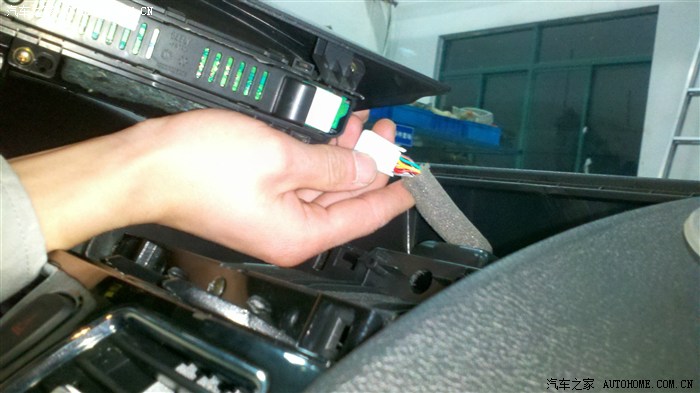

上图：拉出来拆连接线，这里一定注意，不要太过用力。温柔点，对它好点。
这是卡扣来出来的照片。

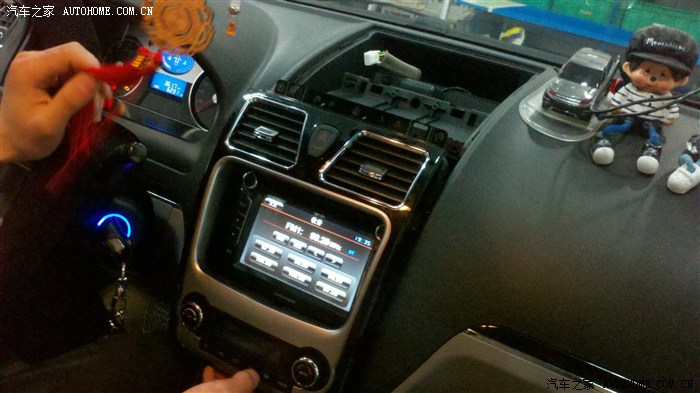

这个完整拆除上盖板，现在放一边，别弄坏了。（我是放后座的）
拆除空调出风口装饰板，注意有三个螺丝，拆除螺丝后再拆装饰板，视频里面有螺丝位置，怎么拆，自己拆除上盖板就能看到。嘿嘿。。。
螺丝拆除后，从上到下拉出风板，拉出时变温柔点，因为双闪接线在上面，（视频也有教程）

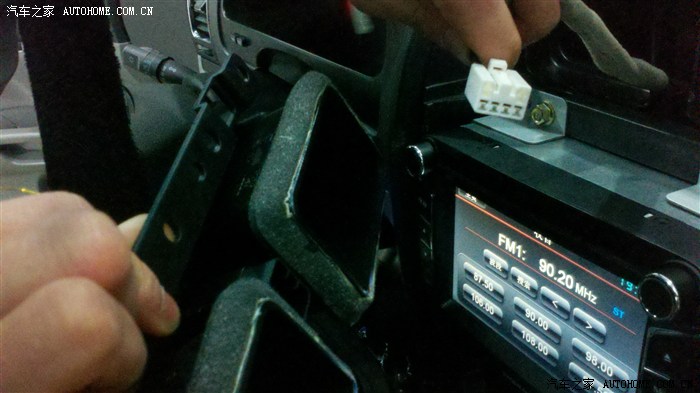

把双闪的连接线取出后，再慢慢往外拉。
这是出风口的双闪连接线，帝豪还不错，风口处理得还算可以。拆除后，注意装饰板在空调两天大按钮上有卡扣，所以拆除的时候一边一边拆。这个有点吃力
。。嘿嘿。。

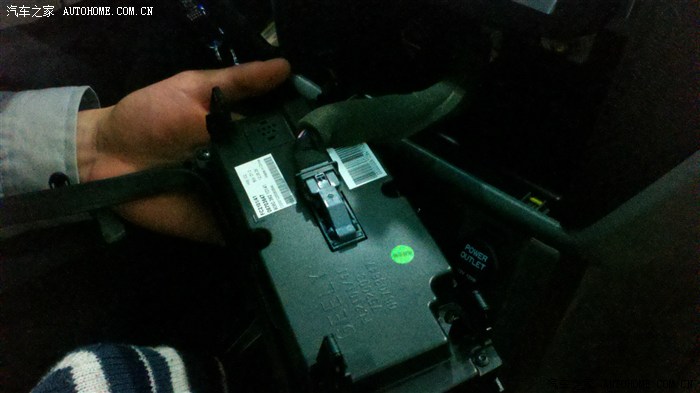

拆了出风口装饰板见到空调控制线束，这个线束拆除很简单，把上面那个黑色的卡扣往上拉就是。
（不好意思，晚上改装，色差拍不出来）
空调线束拆除后，也放一边。
机器的固定孔。。。
固定导航仪的是四个螺丝，这个视频里有，螺丝是10MM，用套筒扳手拆除后，把导航仪拉出来。
（我的是卡仕达的，CA6332-V5A)这个支持多功能方向盘）简称方控！。
这里我的车子导航全部安装好了，所以不教具体导航接线，需要改装导航仪的自己对应改线就是。
下面是我的改方控控制线的！！！！希望有用！！！

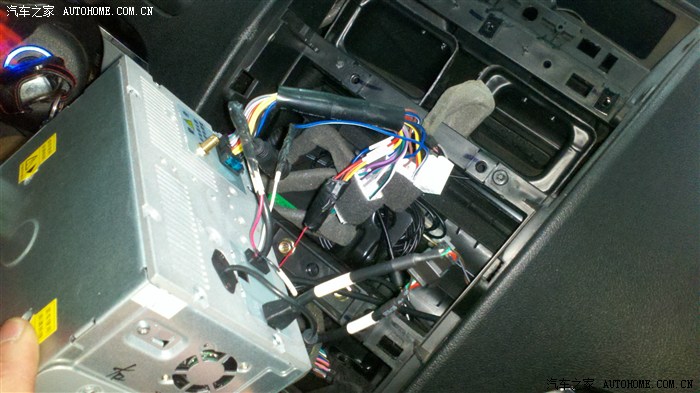

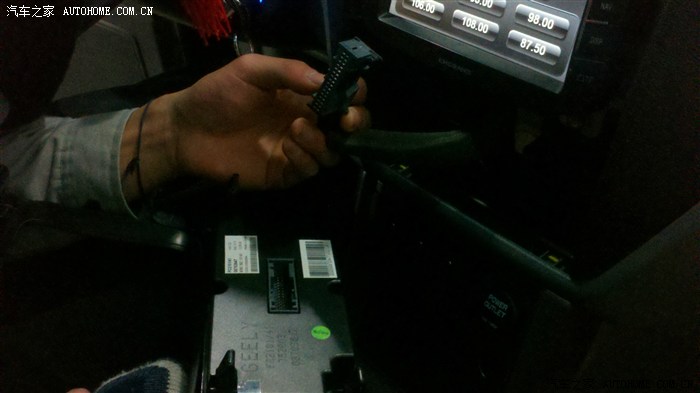

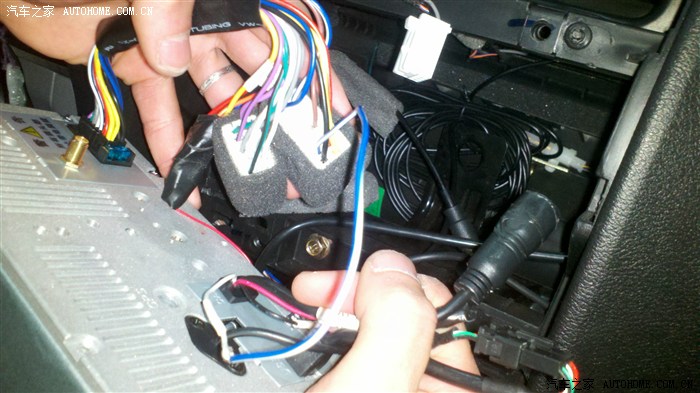

拉出来见到原车线束，我左手拿的是原车电源加音响线。左手下方，连接线束接口有个蓝色的熔断器，这个导航不工作时检查下，熔断器是否正常。那个金黄色的是GPS接受模块接口。
右手是USB连接线，倒车视频线。

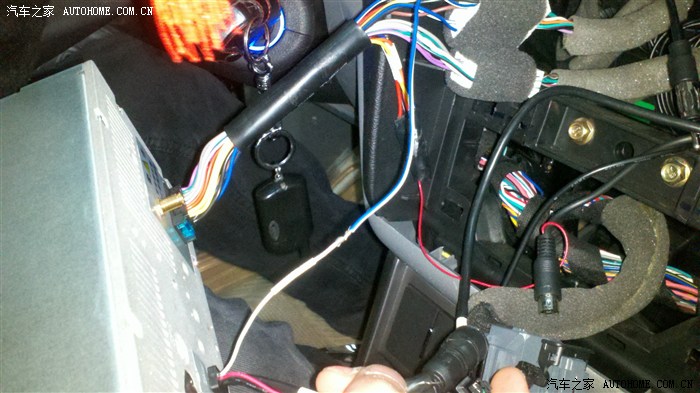

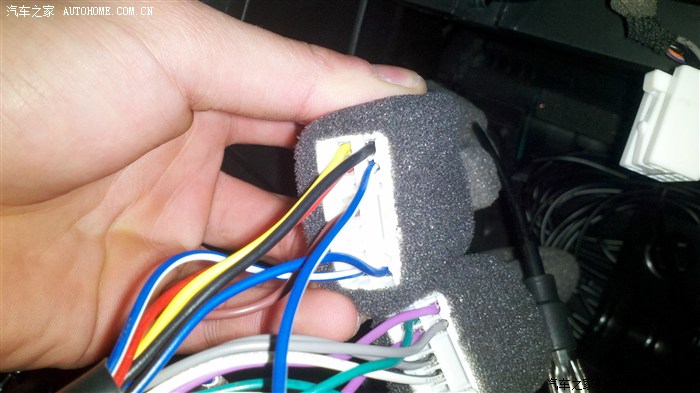

这个是原车线束，左手拿的第一排第一条黑色线是GND，简称负极。第二条就是方控线。我的原来没有接好，我自己接好的。方控是蓝白线接到导航仪中间白色KEY1线上就是。然后安装后记得方向盘学习设置下就是。
这里中间三条线，第一条白色就是KEY1，接原车线束就是，红色KEY2我用胶带包裹了。第三条是线控GND，我把它固定在机器壳体上了。那个黑色粗接口就是视频线。
图片右上角那个快速接头是USB线，颜色是灰、绿、白、红。

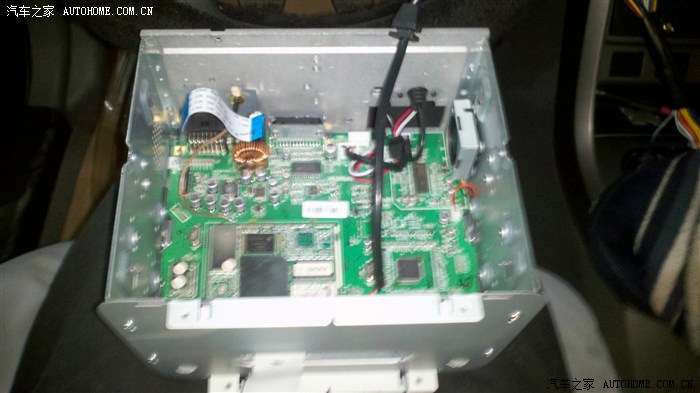

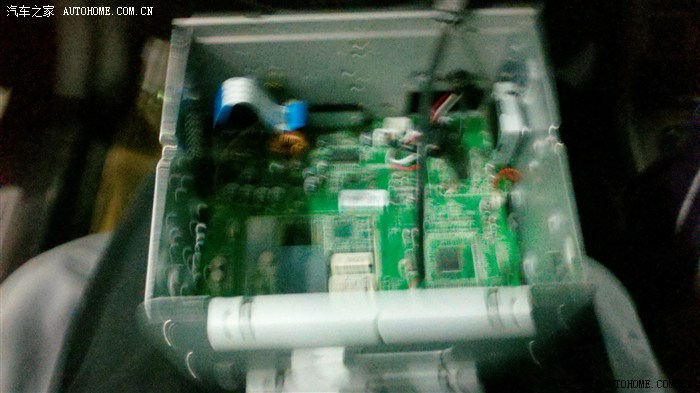

拆机研究

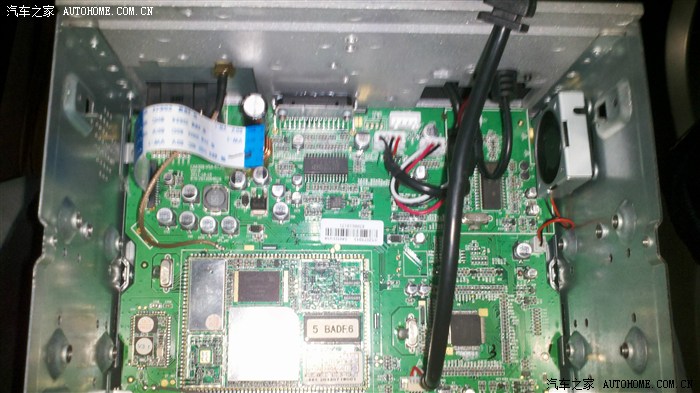

拆机研究

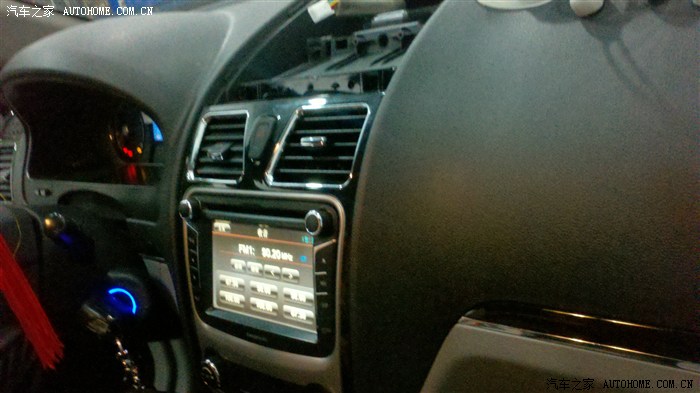

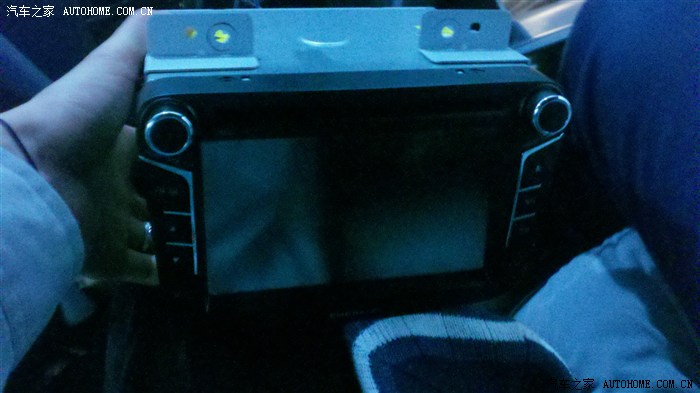

这个是整机图片
这是我拆机研究的结果。。。嘿嘿。。。

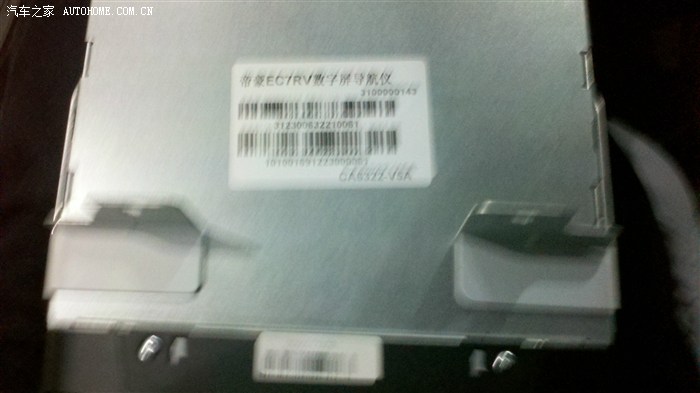

机器编号。
以上中空板拆除，导航安装教程，不懂可以找我。
