阳光空调控制面板拆解，并手绘电路图。
今天闲着无事，为了充分了解空调的控制原理，于是把阳光手动空调的控制面板全拆了下来分析，并在最后手绘了电路图。
目的是在下一步安装自动恒温控制器时参考，有必要的话，还会对面板电路按自己的需求进行改造。
现在把过程和电路图发出来，供有需要的同鞋参考。
目的是在下一步安装自动恒温控制器时参考，有必要的话，还会对面板电路按自己的需求进行改造。
现在把过程和电路图发出来，供有需要的同鞋参考。
拆中控面板罩的过程没拍图，这里借用车友的图片。
要拆空调面板，先拧下红圈里四颗螺丝，然后是四个卡扣。
要拆空调面板，先拧下红圈里四颗螺丝，然后是四个卡扣。

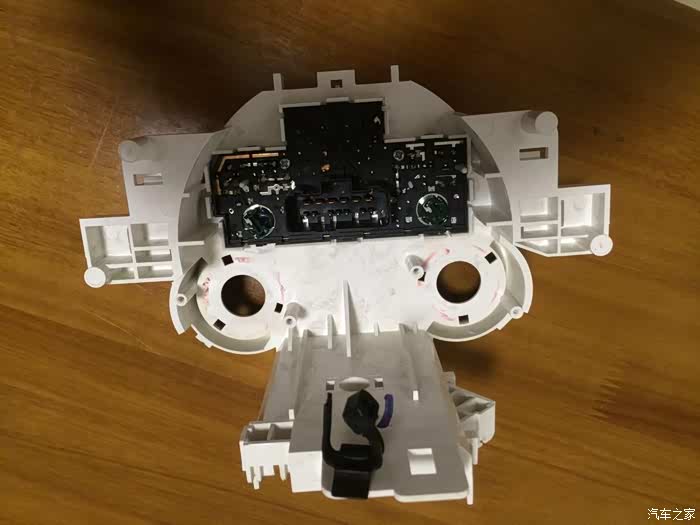

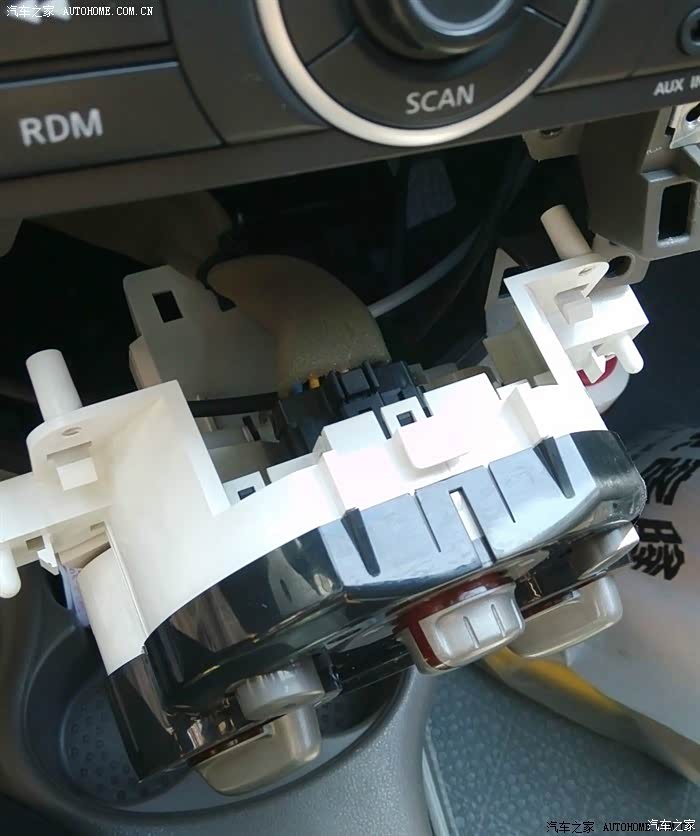

然后控制板就能拉出一定角度了。
以下拆的过程，由于没拍图片，所以大家发挥一下想象力。
以下拆的过程，由于没拍图片，所以大家发挥一下想象力。
出风口方向旋钮和冷暖旋钮，分别由2颗螺丝固定，拧下来就可以拆下这2个旋钮。
底部是内外循环拨片，由2个卡扣稳定，拨开卡扣就能拆下。
松开线束扎带，按下线束插头卡扣，就能把线束取下。

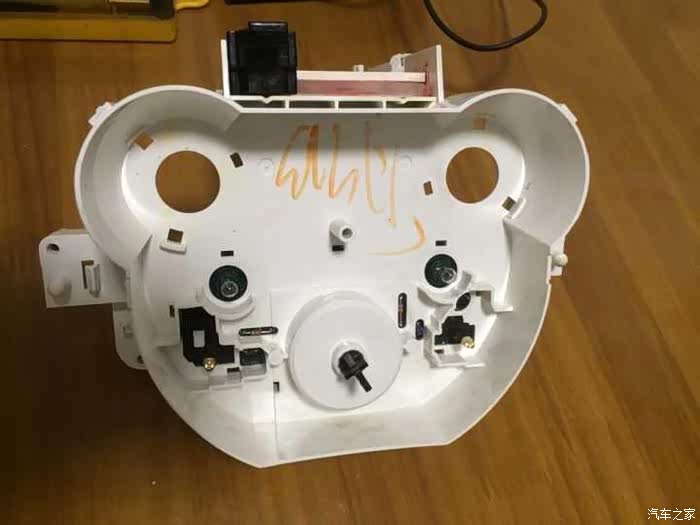

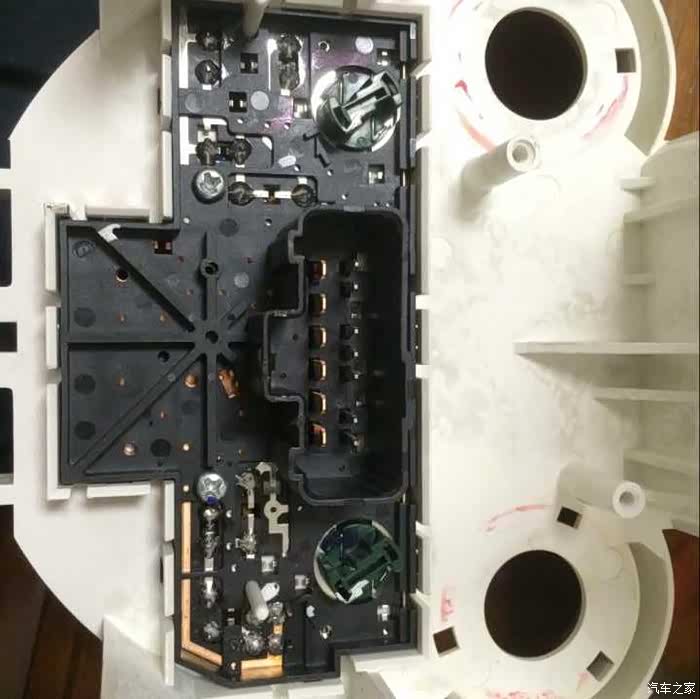

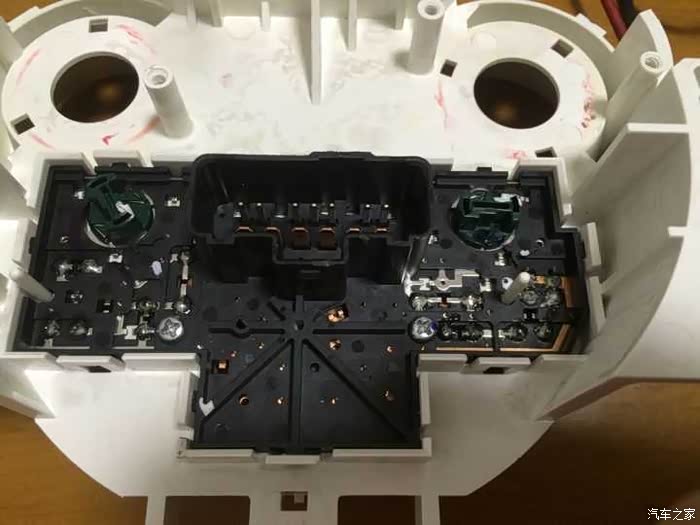

控制板正面图，拍的上下颠倒了。
左右绿色的是空调面板照明灯，逆时针转45度，就能拨出来

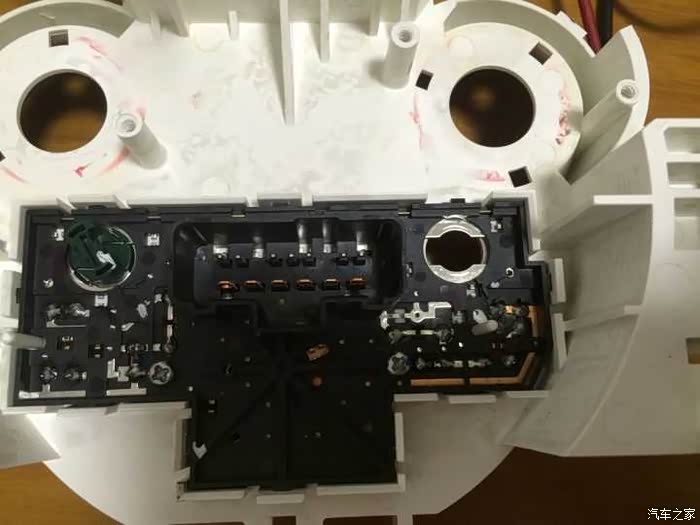

拨了一个照明灯的图

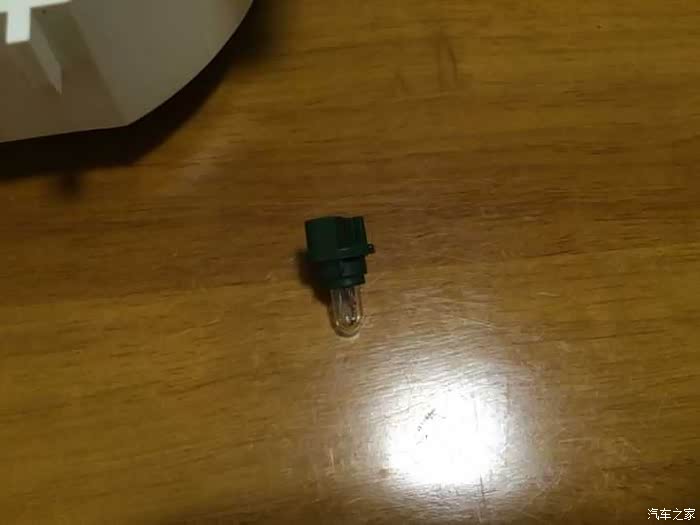

照明灯特写，居然是卤素灯来的。
然后就是拆下电路板，由2颗螺丝加一圈卡扣固定。

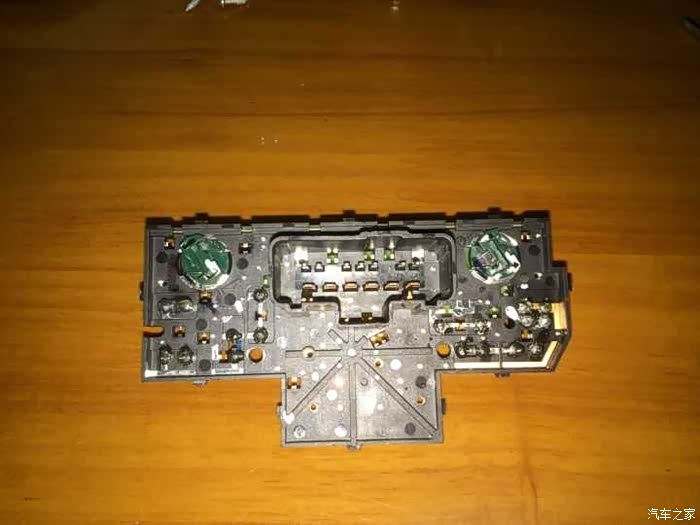

电路板拆下来了。

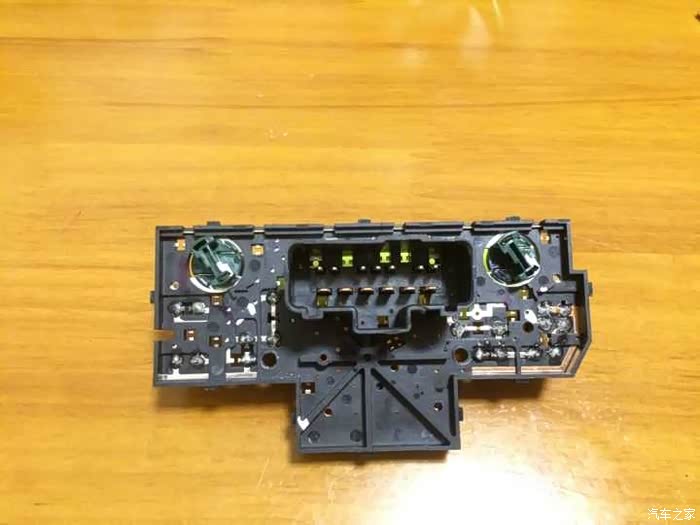

这张开了闪光拍的

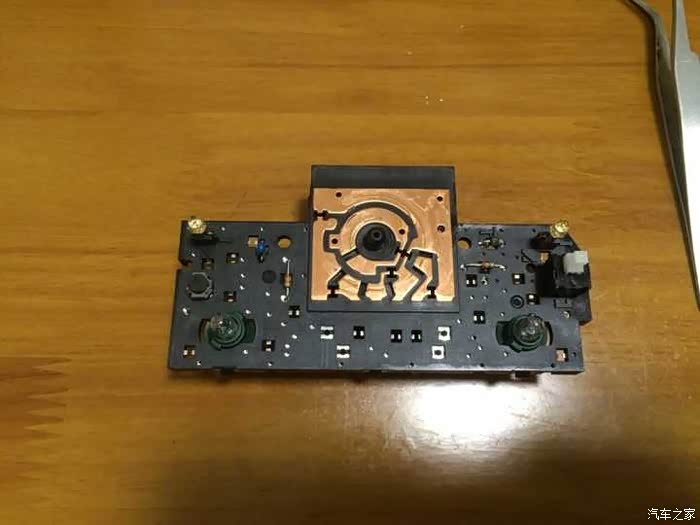

电路板另一面，左边一个自复位开关，是后窗除雾开关，上面是指示灯。右边是一个自锁开关，是空调制冷开关，上面是指示灯。

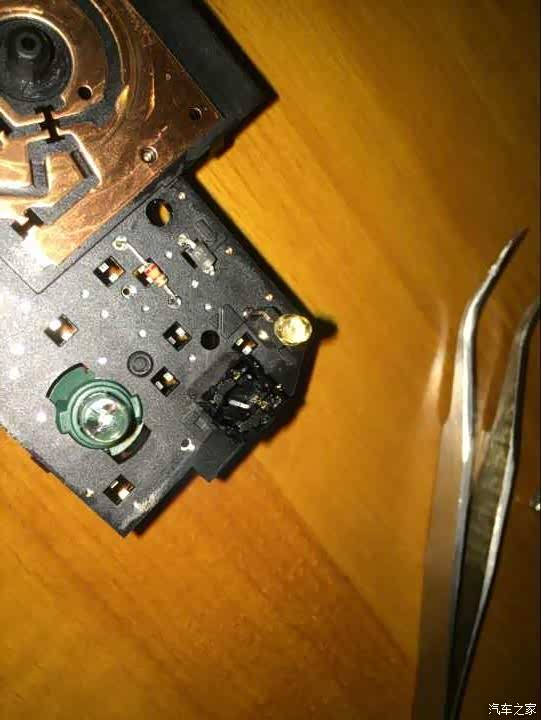

拆空调制冷开关。

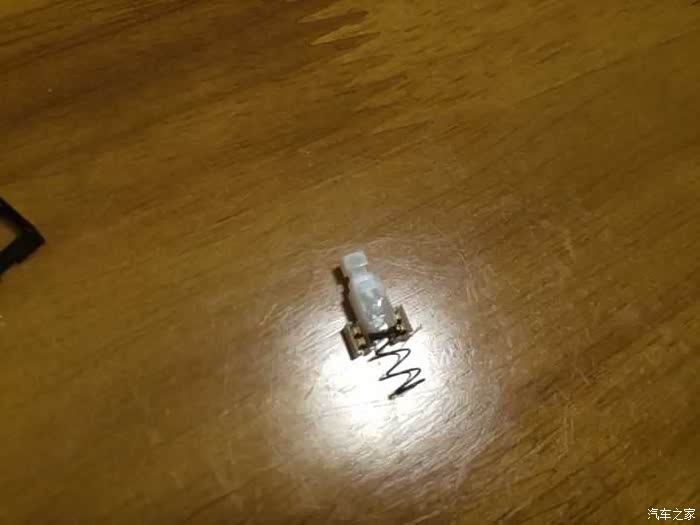

空调制冷开关的按键和弹簧。其实拆这个开关，我是想知道假如把这个开关改造成恒温控制开关，能否提供足够的电流。

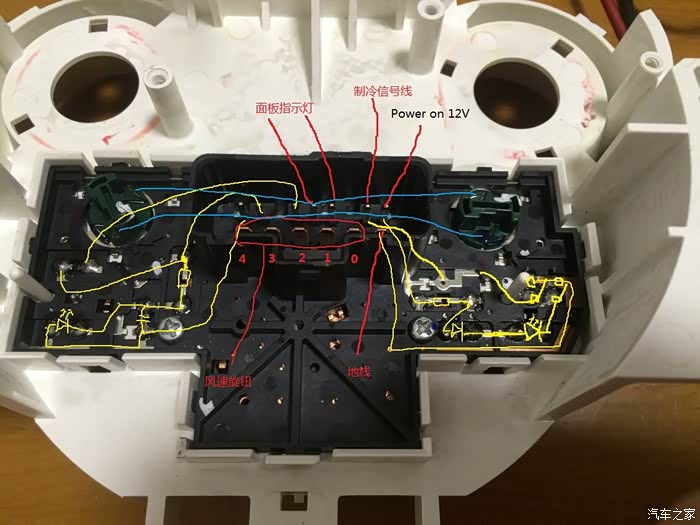

最后，送上用万用表测量，并手绘出来的电路图。由于笔记本上没有绘图软件，这图是用WIN自带的画图纯鼠标绘制，大家将就看看吧。
注：2个LED指示灯的限流电阻为2.2K。
风速旋钮接线说明：当在01234相应档位时，分别对应01234脚与地短接。
注：2个LED指示灯的限流电阻为2.2K。
风速旋钮接线说明：当在01234相应档位时，分别对应01234脚与地短接。
