win10平板改装车载导航【加装超级电容防点火重启更新视频】
手上有个闲置的台电X80HD平板电脑，双系统，后面刷了win10单系统，32G内存2G运存，带HDMI输出。想着原车没有导航，干脆把平板搞到车上当导航用，于是就有了以下历时半个月的折腾，主要是等配件花时间。文章底部列了配件和各种花费，没有算具体多少，但是也差不多能够买到便宜的一体机了，有这个爱好的可以看看，闲麻烦的直接买现成的更省心。
说一下改装前后的改变吧：
1、原车大部分功能保留，因为原车主机没有拆，平板也是利用原车主机来作功放，用蓝牙音乐播放平板的声音。（原车功能除了需要利用屏幕来操作的无法实现外，其他功能都保留）
2、车上所有按键可以正常使用，方向盘多功能按键可以控制整体音量大小，平板播放歌曲上下切换歌曲。多功能方向盘切换键可以切换各种音频输入模式，在收音机，SD卡，USB，AUX，蓝牙音乐自由切换。
3、倒车影像是通过液晶屏驱动板实现的，接的是原车屏幕，显示效果比原车好，更清楚，晚上看得更清晰。
4、预留外接USB借口，可以方便扩展设备和插U盘，手机等，最重要的是可以给平板装系统，预防系统崩溃。
5、有WiFi，随时可以上网，手机设置好热点，方便下载和其他需要网络的功能操作。
6、唯一一点不足，蓝牙被平板占用，手机无法连接原车主机，所以蓝牙电话是没法用了，不常用蓝牙电话的可以忽略。
7、以后想到再补充吧。
win10是新系统，还是有些bug，其实我是想用安卓的，以后再弄安卓吧
现在之家不知道怎么放视频，只能放链接了，想看的复制打开吧
演示视频：http://v.youku.com/v_show/id_XMTQzMzkwNzM4NA==.html
说一下改装前后的改变吧：
1、原车大部分功能保留，因为原车主机没有拆，平板也是利用原车主机来作功放，用蓝牙音乐播放平板的声音。（原车功能除了需要利用屏幕来操作的无法实现外，其他功能都保留）
2、车上所有按键可以正常使用，方向盘多功能按键可以控制整体音量大小，平板播放歌曲上下切换歌曲。多功能方向盘切换键可以切换各种音频输入模式，在收音机，SD卡，USB，AUX，蓝牙音乐自由切换。
3、倒车影像是通过液晶屏驱动板实现的，接的是原车屏幕，显示效果比原车好，更清楚，晚上看得更清晰。
4、预留外接USB借口，可以方便扩展设备和插U盘，手机等，最重要的是可以给平板装系统，预防系统崩溃。
5、有WiFi，随时可以上网，手机设置好热点，方便下载和其他需要网络的功能操作。
6、唯一一点不足，蓝牙被平板占用，手机无法连接原车主机，所以蓝牙电话是没法用了，不常用蓝牙电话的可以忽略。
7、以后想到再补充吧。
win10是新系统，还是有些bug，其实我是想用安卓的，以后再弄安卓吧
现在之家不知道怎么放视频，只能放链接了，想看的复制打开吧
演示视频：http://v.youku.com/v_show/id_XMTQzMzkwNzM4NA==.html

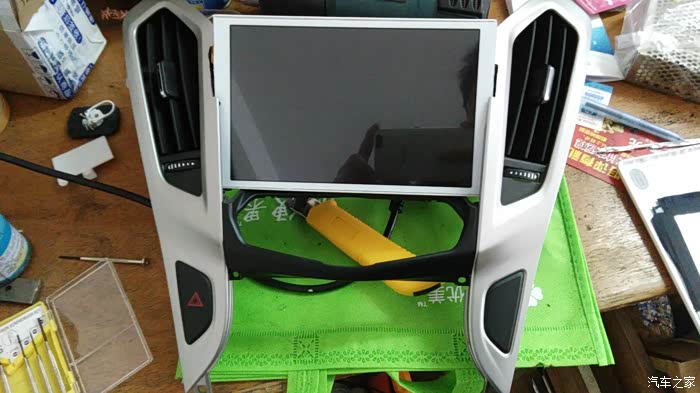

之前是打算用平板的8寸屏幕，保留原车7寸屏，但是放不下，要把屏幕框给割一个口，把我原车的屏幕框弄坏了，由于外观处理不好，后面还是用原车屏幕，小一点，分辨率低点，操作也没有电容屏那么好，不过为了美观，只能忍心屈就。

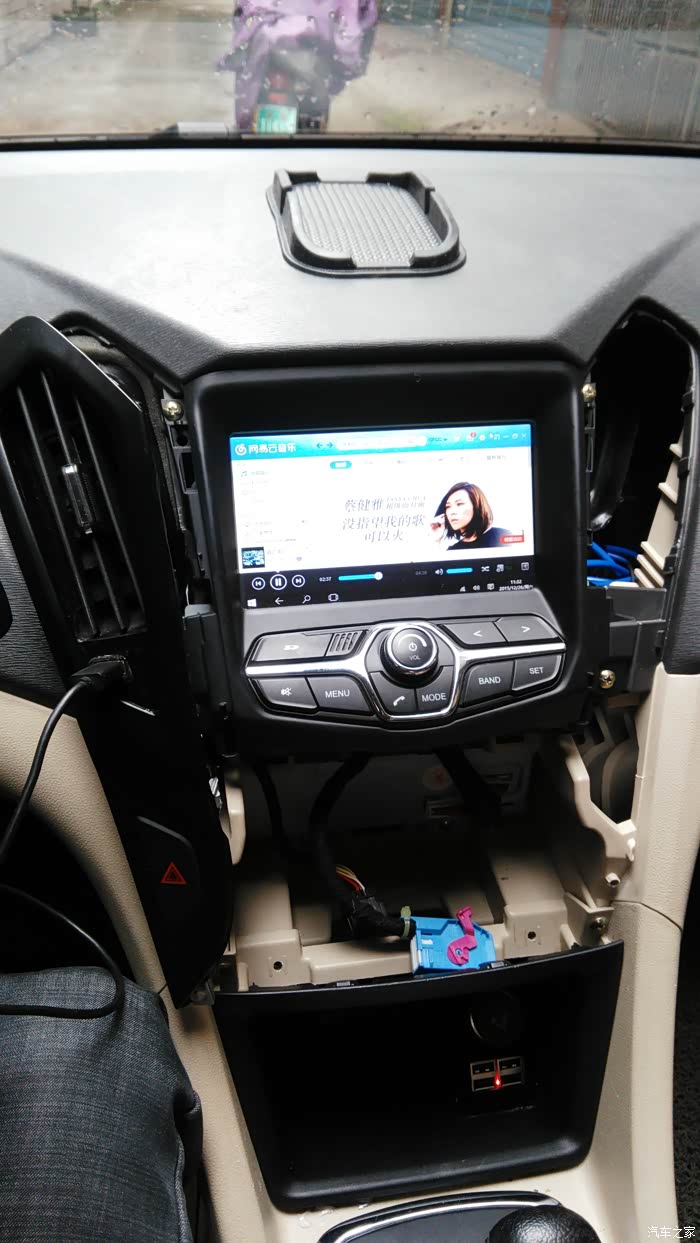

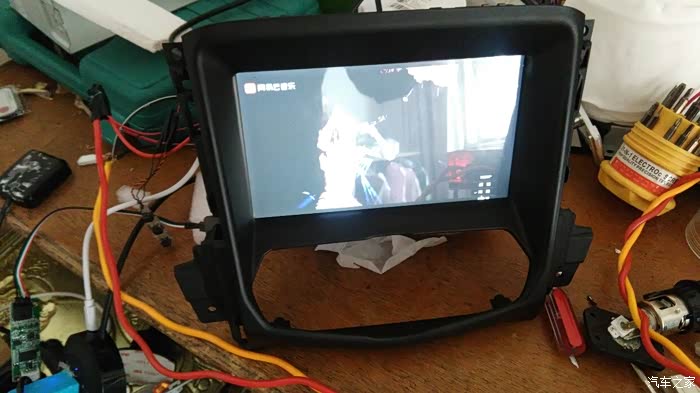

8寸屏装车效果，细节处理不好，难看。主要是外观太难处理，花了几天时间做屏幕框，都不满意，后面干脆退而求其次，用原车屏，这样就简单多了。双屏幕，下面的是原车的屏幕，显示原车电脑界面和倒车影像，原车的触屏被不小心摔裂了，后面花20大洋换了一块触摸屏。开始这样设计是想保留原车的所有功能的基础上加装一个平板，但是一个是外观不好处理，还有就是倒车影像在下面不太方便，倒车的时候低头看很影响安全，而且屏幕显示效果由于角度太大偏色了，看不太清楚

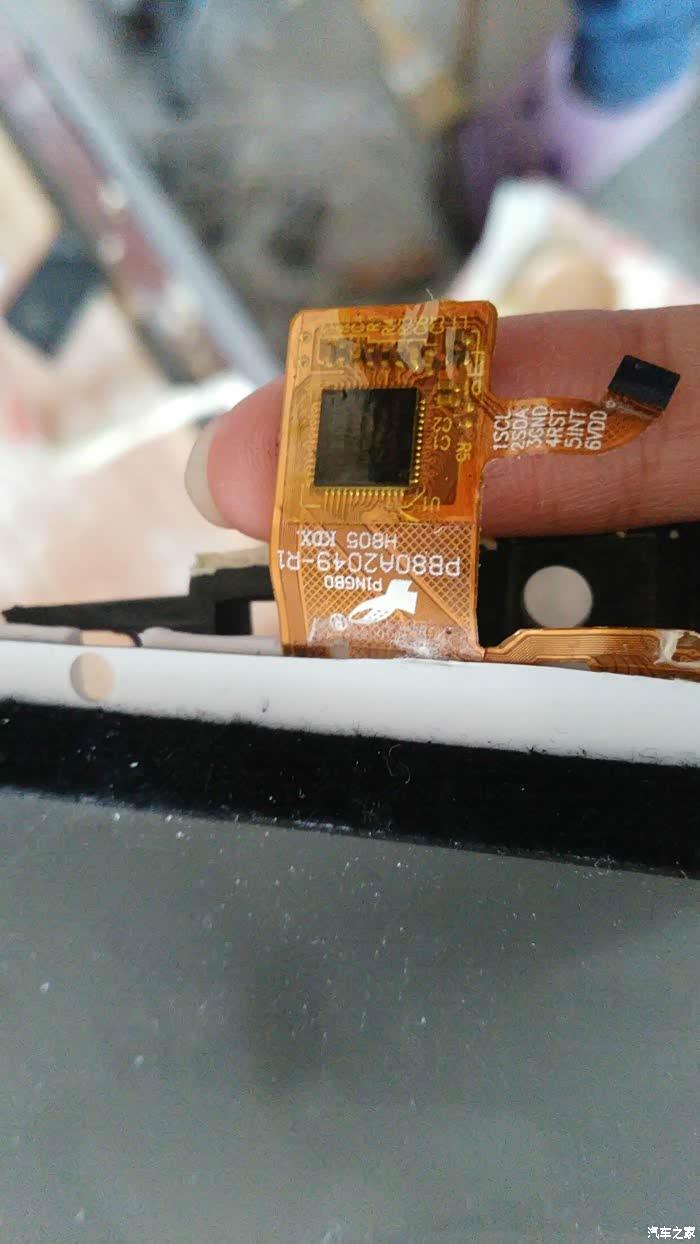

折腾中平板触屏排线搞坏了，断了几根线，导致屏幕中间有几列无法触控，用倒是能用，但是终究不完美，只能放弃用8寸屏，改用原车的7寸屏。

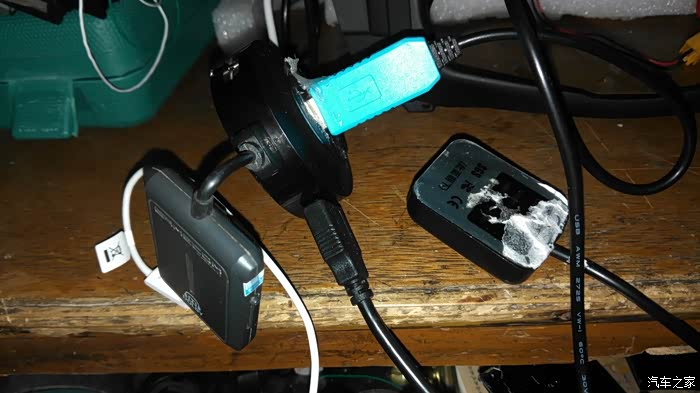

【外置配件大集合】USB扩展器，usb声卡和GPS模块，还有个usb触摸模块

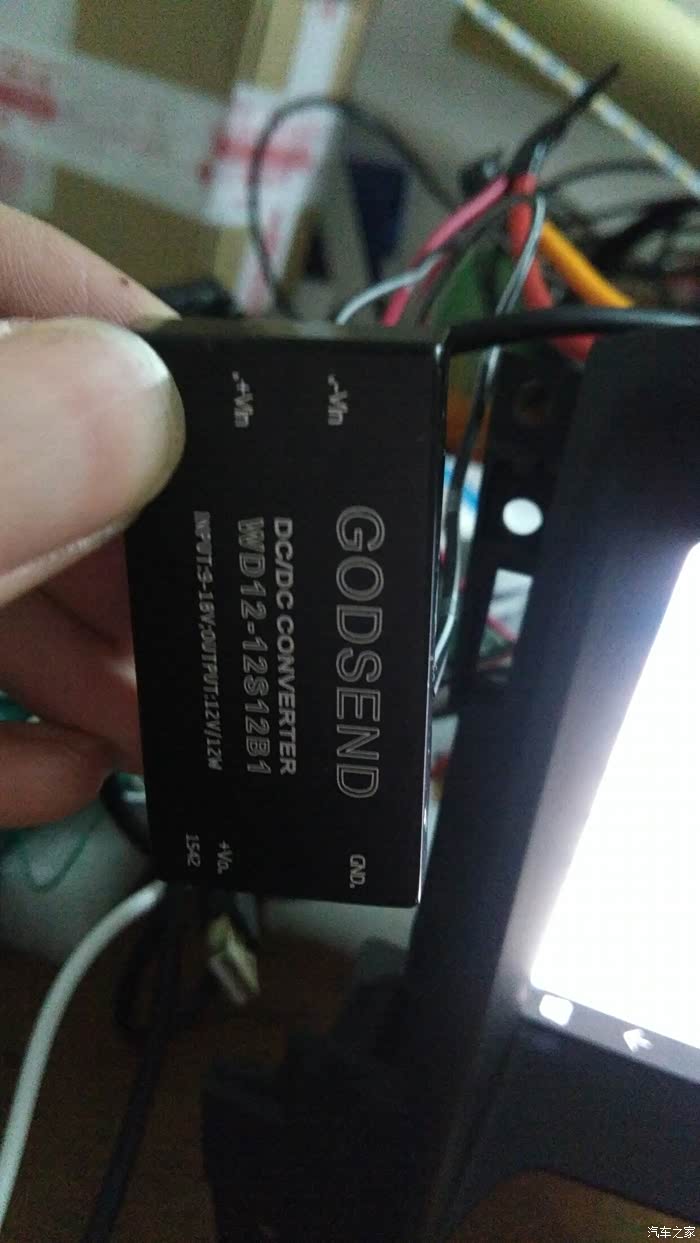

12v1A隔离电源，之前没有加这个东西，装车上后有共地噪音，加装这个后噪音消失，没有烦人的电流声，和原车底噪一样，基本上听不到，世界终于安静，歌声终于纯净了。
这个是之前12V转3.7V的电源和自制滤波器，两个2200uf滤波电容，一个电感。都是从低配爱妻车机里面拆出来的。滤波器并联接在电源输出端，然后接平板电池正负输入。

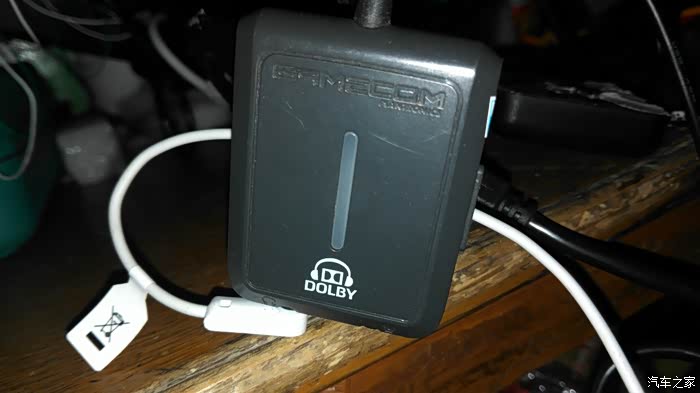

USB外置声卡，这个音质很好，不过貌似买到了二手货，外壳好旧，好在能用，音质提升不少，原来平板的声音就是渣。

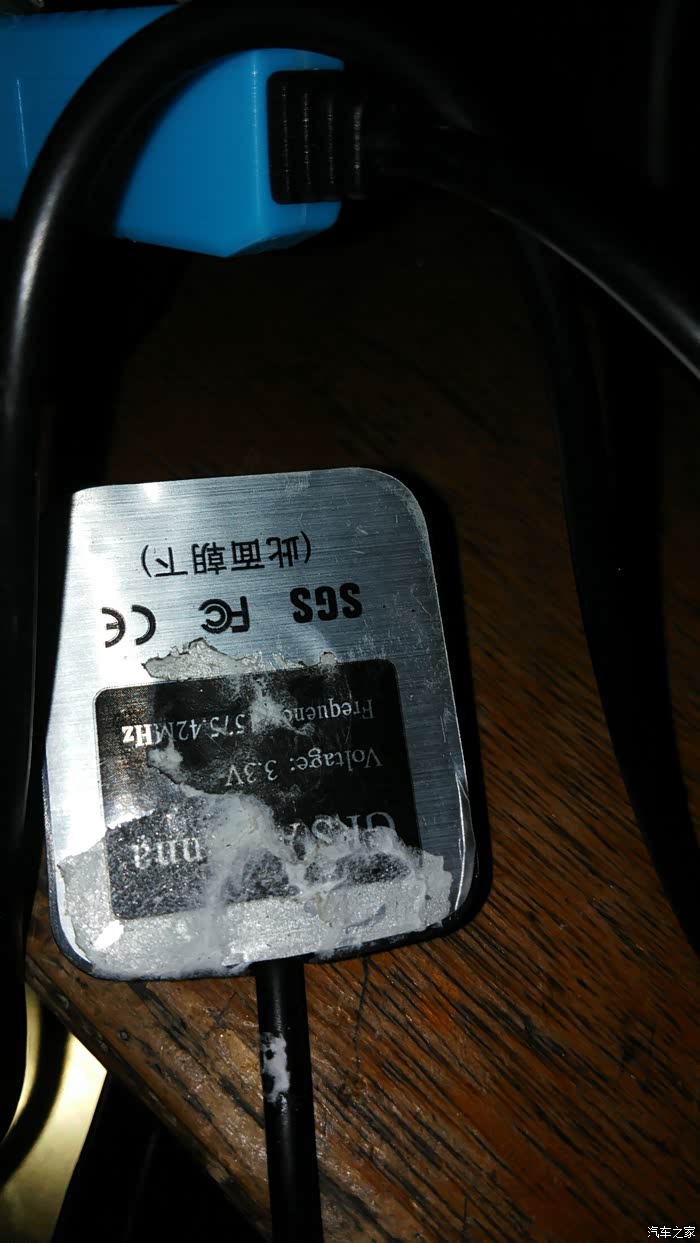

usbGPS模块，信号不错，搜星定位很快，在家也可以定位。有一次在家都搜到了9颗星。
平板的拆机过程没拍，这是组装起来的样子，上面的是平板主板，下面是驱动板，用HDMI高清线连接起来。

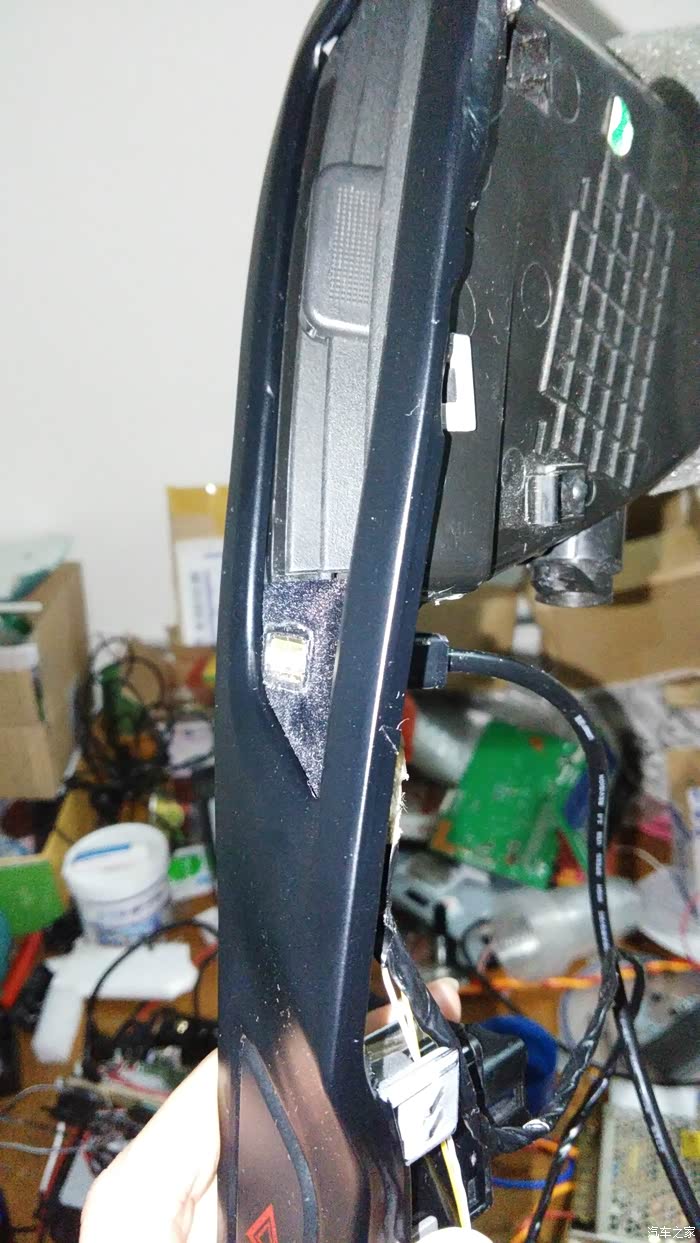

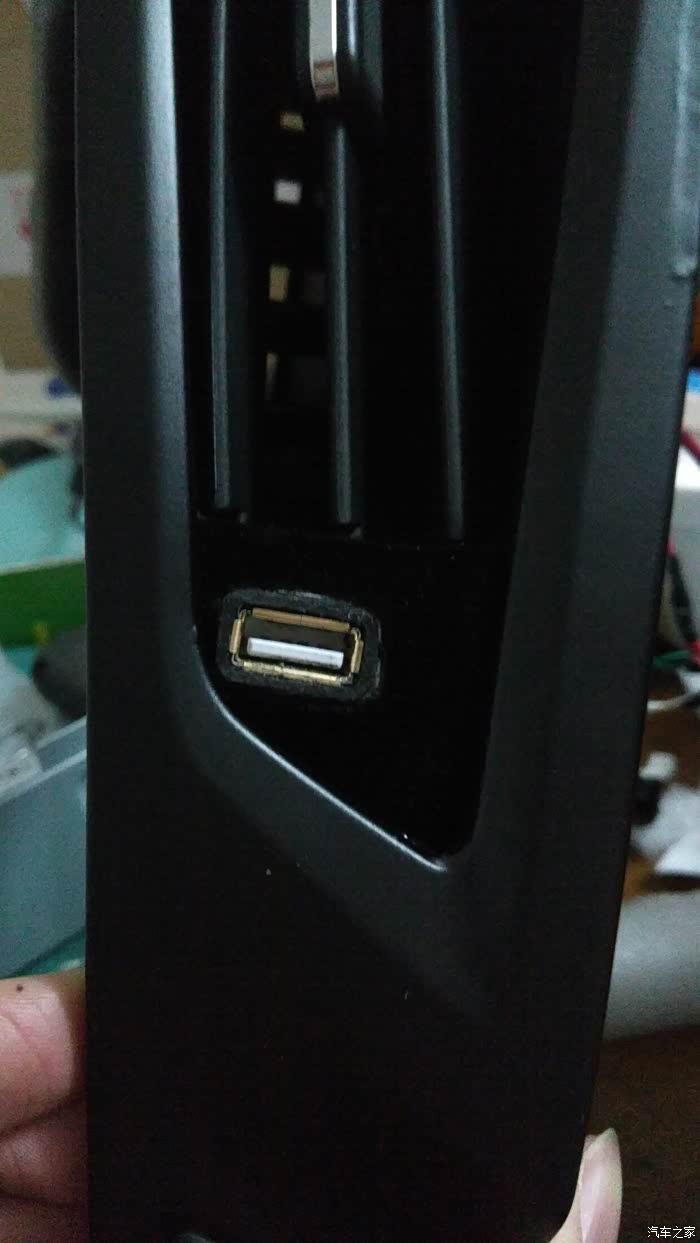

在左侧空调出风口下方预留了一个usb接口，预防平板系统崩溃，也可以插U盘什么的，usb右边是平板和液晶屏驱动板的按键，电源和音量加减键，还有驱动板输入信号切换键。嘿嘿，是不是没有看到？因为是隐藏模式的，可以按到，看不到

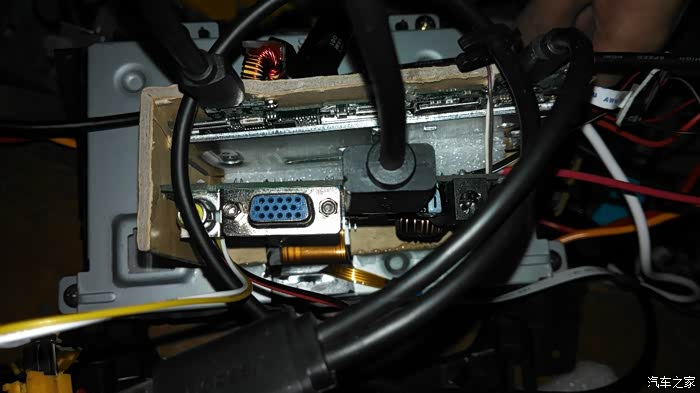

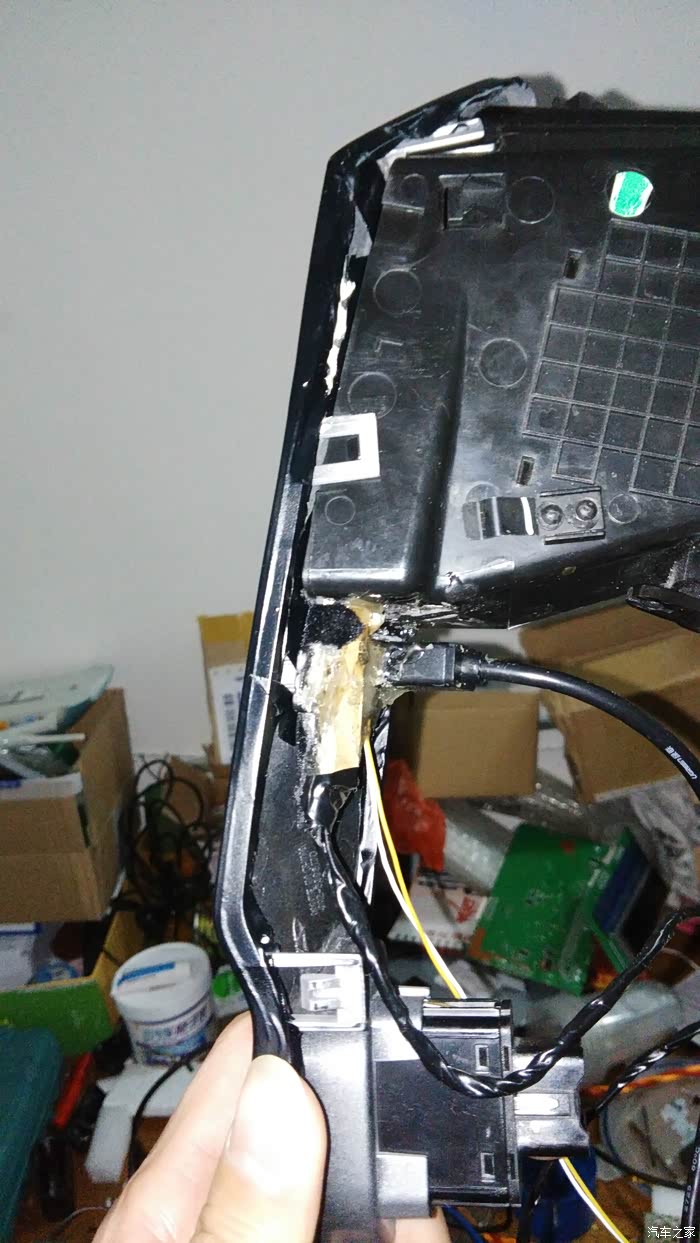

给大家看看后面的线，全部是从平板和驱动板焊接出来的延长线
驱动板的按键是后来装的，因为之前装车用了几天，发现有时候不开平板，在倒车的时候如果断电，驱动板会记忆上次关机前的视频输入模式，就不能自动切换回HDMI模式，这样下次开平板就显示不出来，所以后来又加上了视频模式切换键，这样就不会再出现之前的问题了。【黑色的线是平板的按键线，已经包起来了，另外两根是视频模式切换键的线，后加的，就没包】

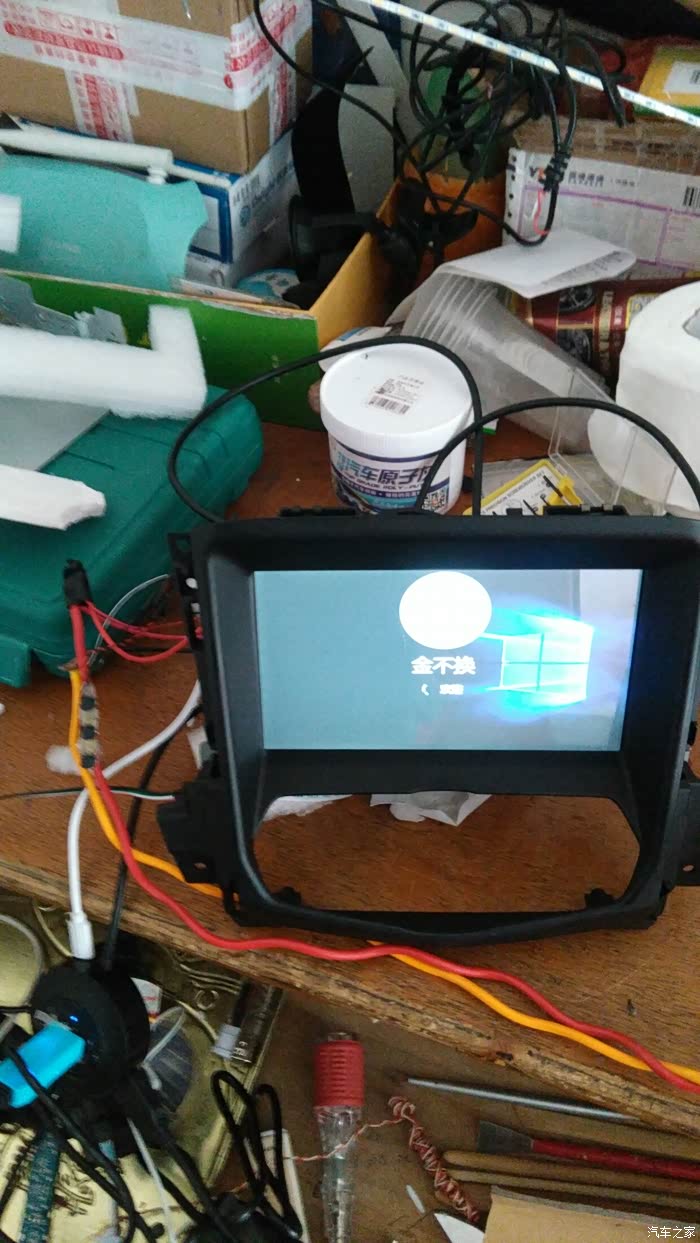

安装完毕，就开机试试吧，win10系统欢迎界面

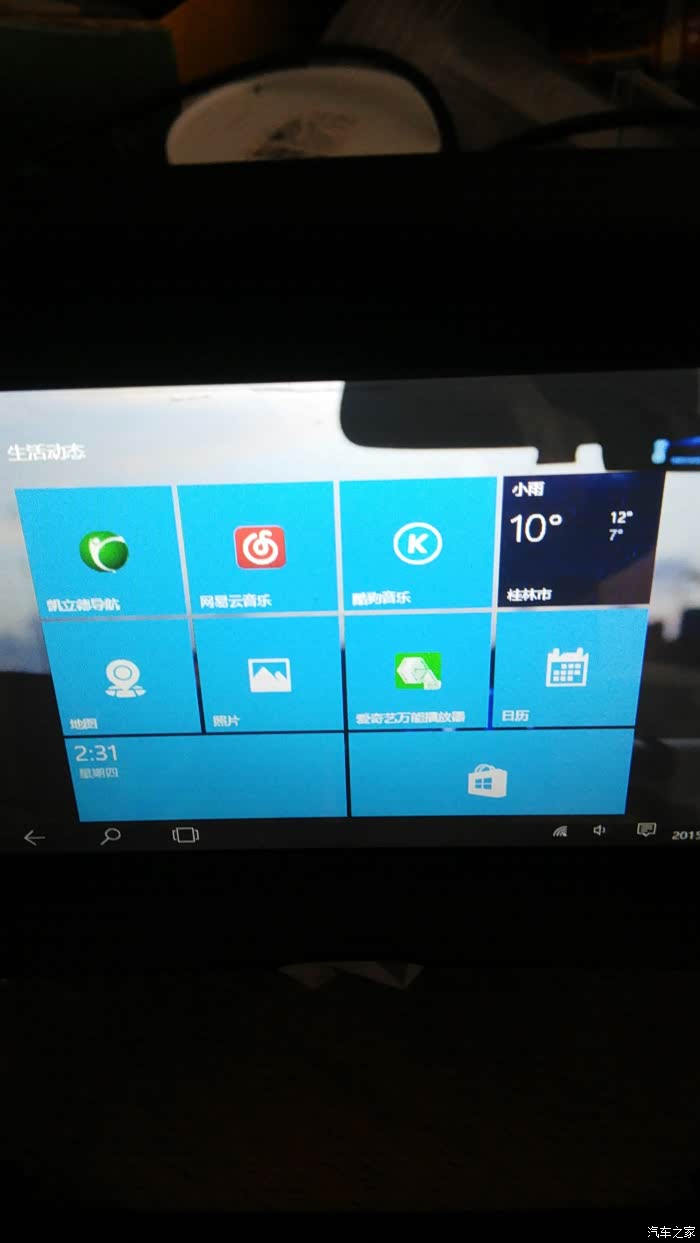

开机桌面，win10的平板模式

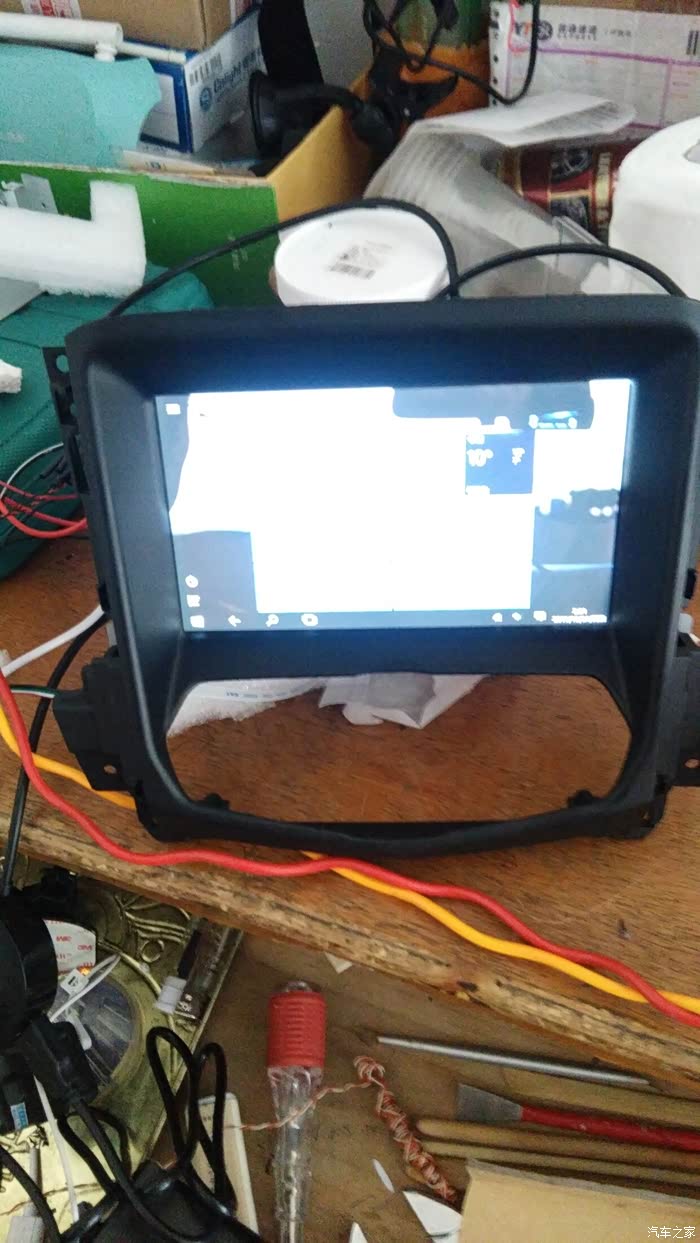

电脑桌面模式

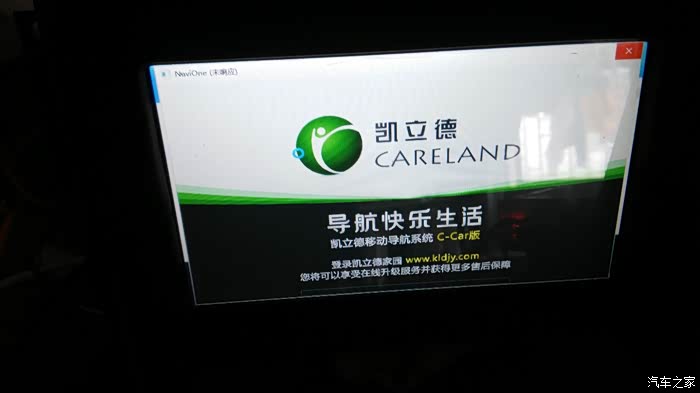

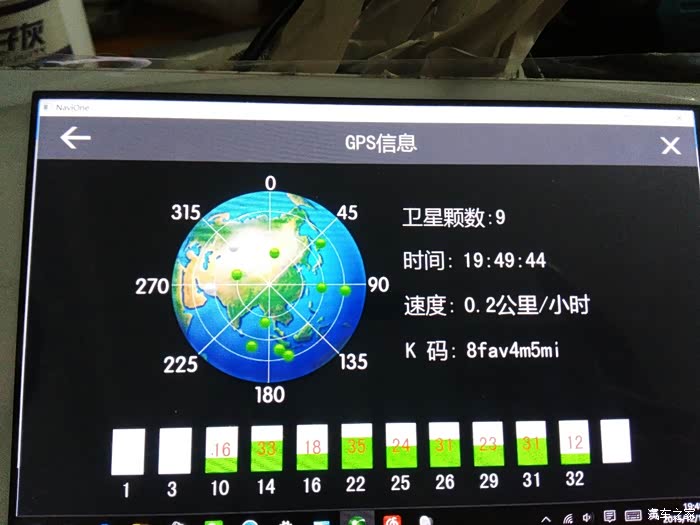

测试电脑版导航和gps模块，电脑版凯立德，不能全屏，等有时间了再找一个能够完美全屏的。

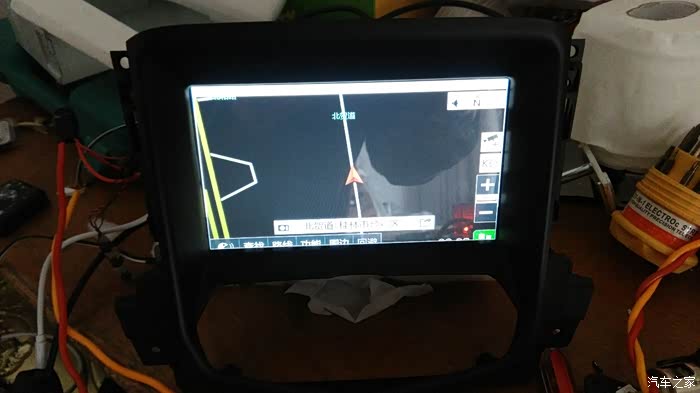

定位速度快，定位很准，不过还是觉得没有手机百度地图好用，可是没有电脑版的百度地图
可能是卫星方位和天气的原因，之前在家搜到9个星，信号都还很好，后来几次在家都搜不到这么多星，信号也没有这么强。不过在车上一般稳定在12个星左右
外置声卡测试，音质不错
WiFi看视频，只要有WiFi，在车上想干嘛干嘛，电脑能做的在我车上都能做。而且可以用手机设置WiFi热点，只要你流量够，4G速度还是杠杠的。
各项测试正常，明天装机试试。
各项测试正常，明天装机试试。
问题来啦，HDMI线插头太长，无法完全安装进去，结果用力顶进去，把插头搞歪掉，废了。。。。。
就差这一步就可以完成，没想到出了这个乌龙，无语中。。。

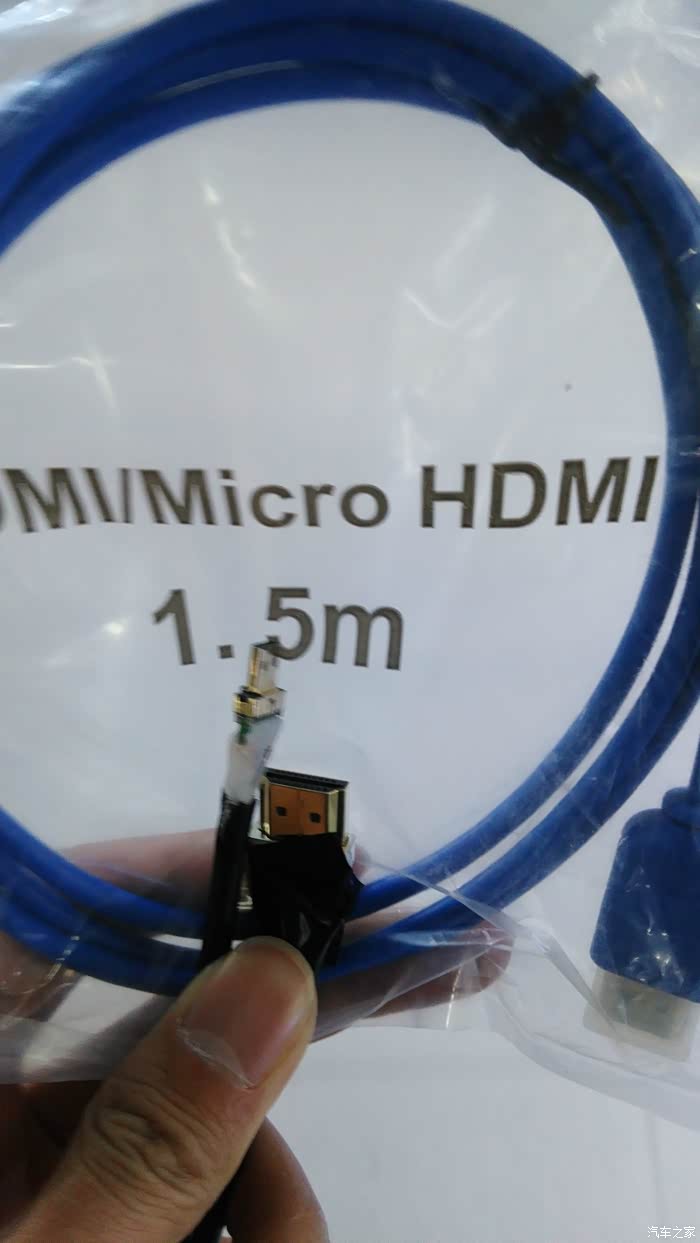

急忙跑到电脑城，结果问了一圈都没有卖，差点放弃，都准备回家去马云家订货了的，还好天无绝人之路，最后随意问了一家，没想到给找到了。
就差这一步就可以完成，没想到出了这个乌龙，无语中。。。
急忙跑到电脑城，结果问了一圈都没有卖，差点放弃，都准备回家去马云家订货了的，还好天无绝人之路，最后随意问了一家，没想到给找到了。
买好线，回来天色已晚，吃完晚饭继续折腾，有了前面的教训，这次先把线改装，把插头外面包的胶全部割掉，结果没改装好，还是长了一点点，装进去的时候线又顶断了，这次是彻底断完。真的不知道说什么好了。。。
没办法，一天时间废了两条线，不能放弃啊，就差这一步了。。。。

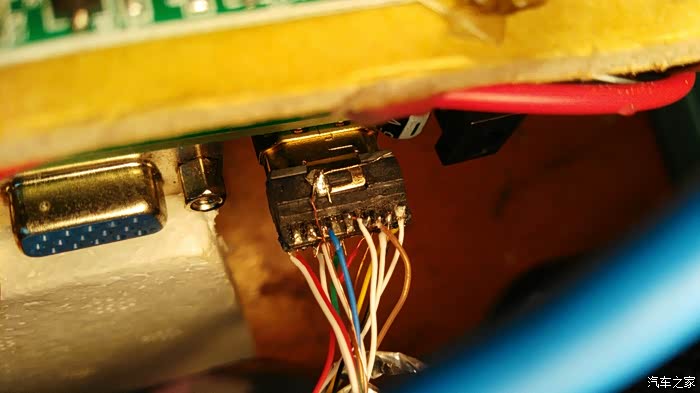

锁车，回家，拿起电烙铁，一根根焊接上去，密密麻麻的线头，花了两个小时接好，还不知道接对了没，直到看到开机界面才放下悬着的心，终于她奶奶的搞定了。
没办法，一天时间废了两条线，不能放弃啊，就差这一步了。。。。
锁车，回家，拿起电烙铁，一根根焊接上去，密密麻麻的线头，花了两个小时接好，还不知道接对了没，直到看到开机界面才放下悬着的心，终于她奶奶的搞定了。

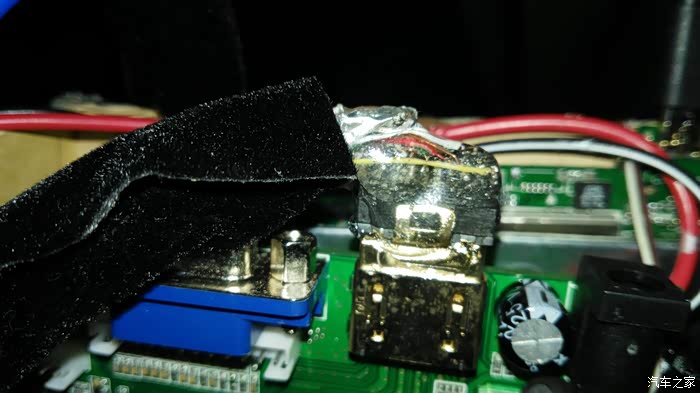

测试没问题后，用树脂胶水封装起来，以免又搞断，再搞断我就要疯了！！！
第二天，起床就跑到车上折腾，看图！！！！！
终于装进去了，哈哈哈！！！
只要屏幕能够正常安装进去，其他的就好办了，赶紧关机，安装好装饰板。
终于装进去了，哈哈哈！！！
只要屏幕能够正常安装进去，其他的就好办了，赶紧关机，安装好装饰板。

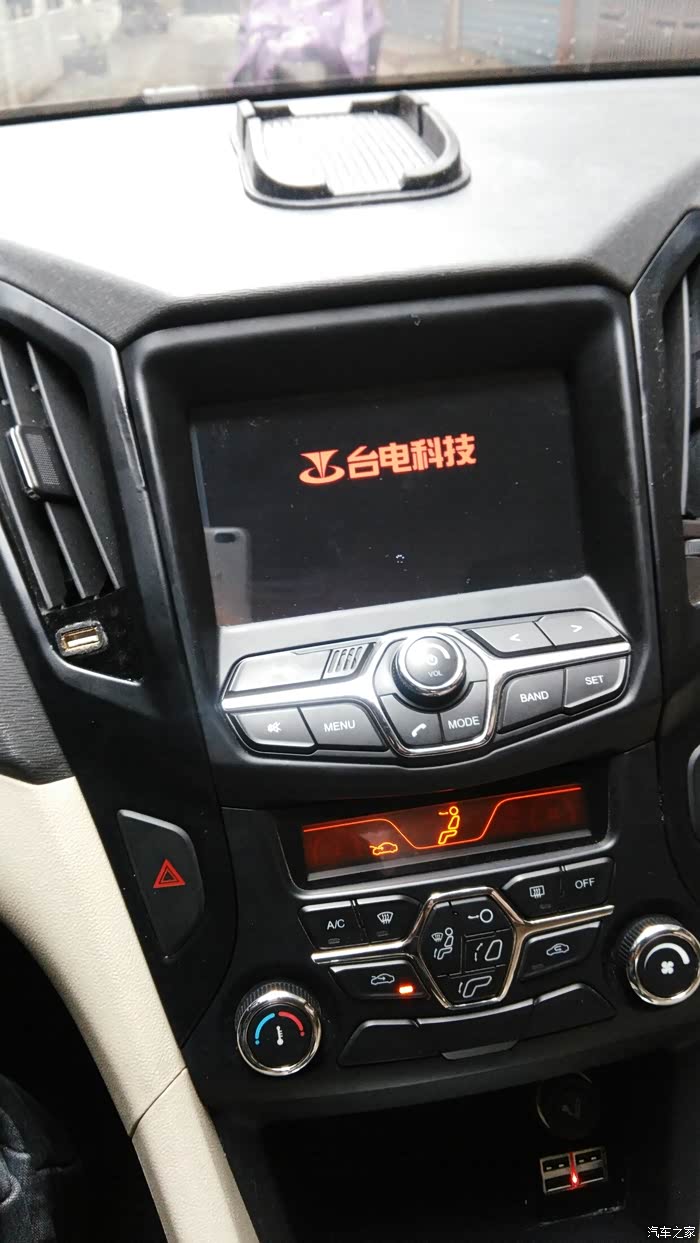

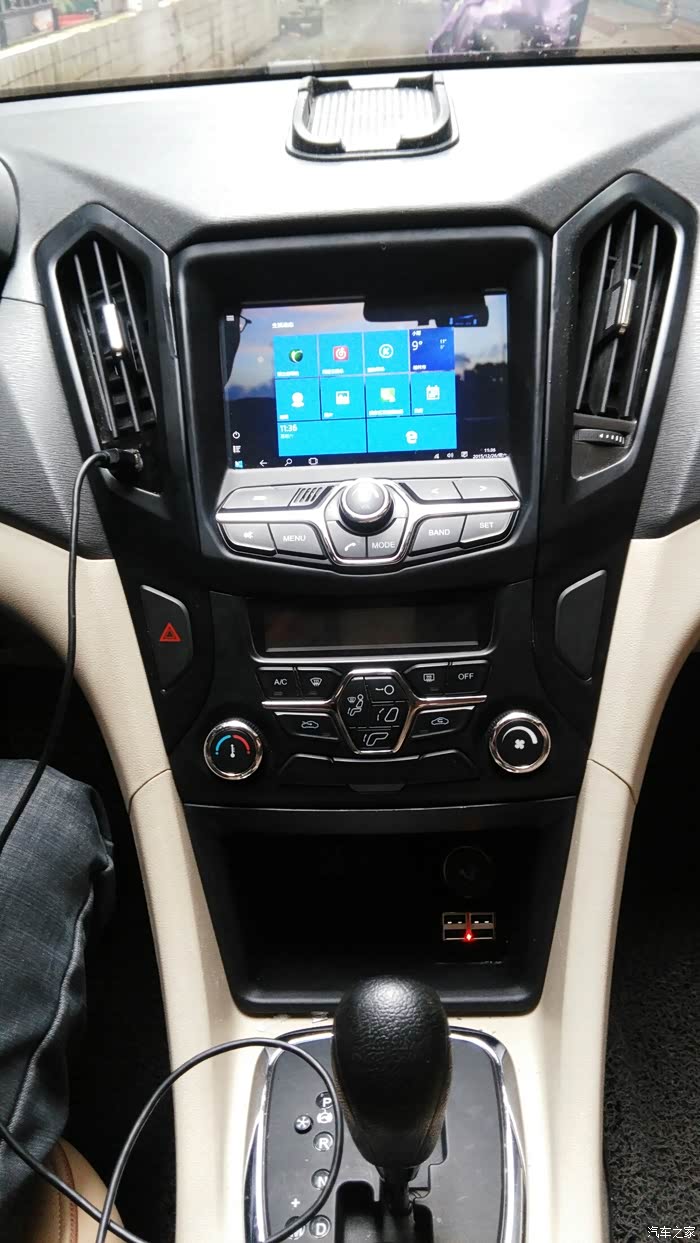

安装好了，平板开机，台电科技！这下总算是OK了。
插手机测试外接usb口，正常

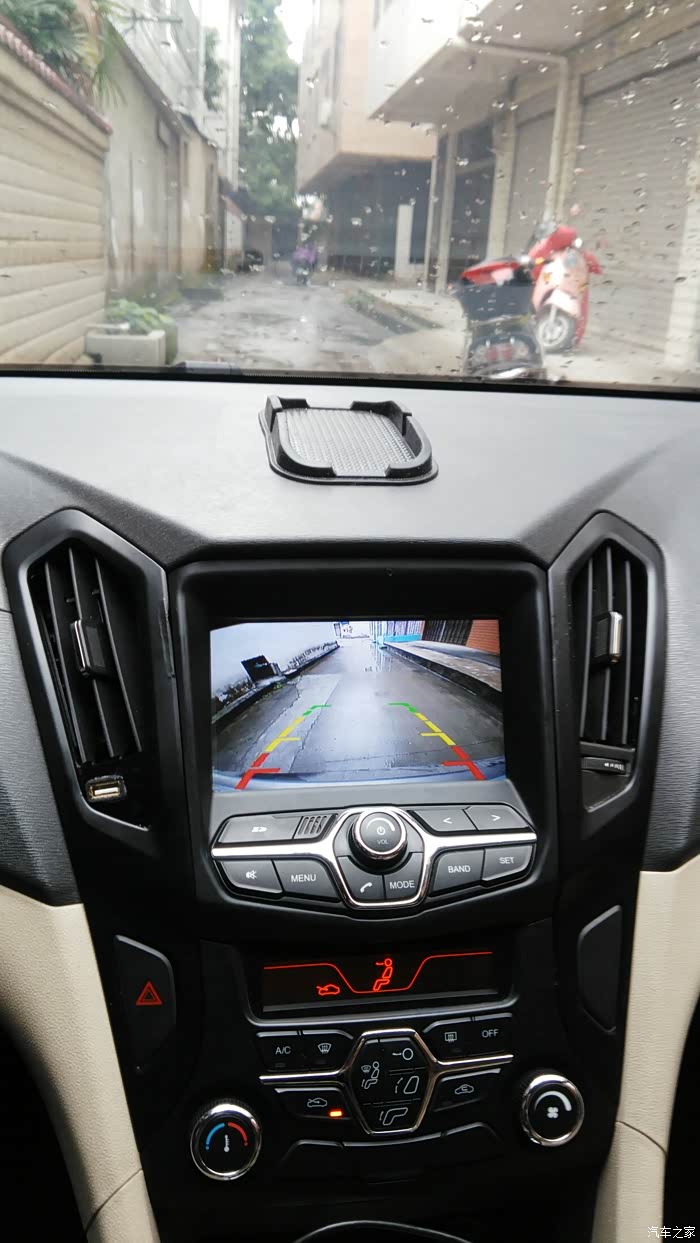

倒车正常，而且发现换了驱动板，倒车变得更清楚了，摄像头和屏幕都是原来的，没有换，只换了驱动板，效果有改善，清楚很多。

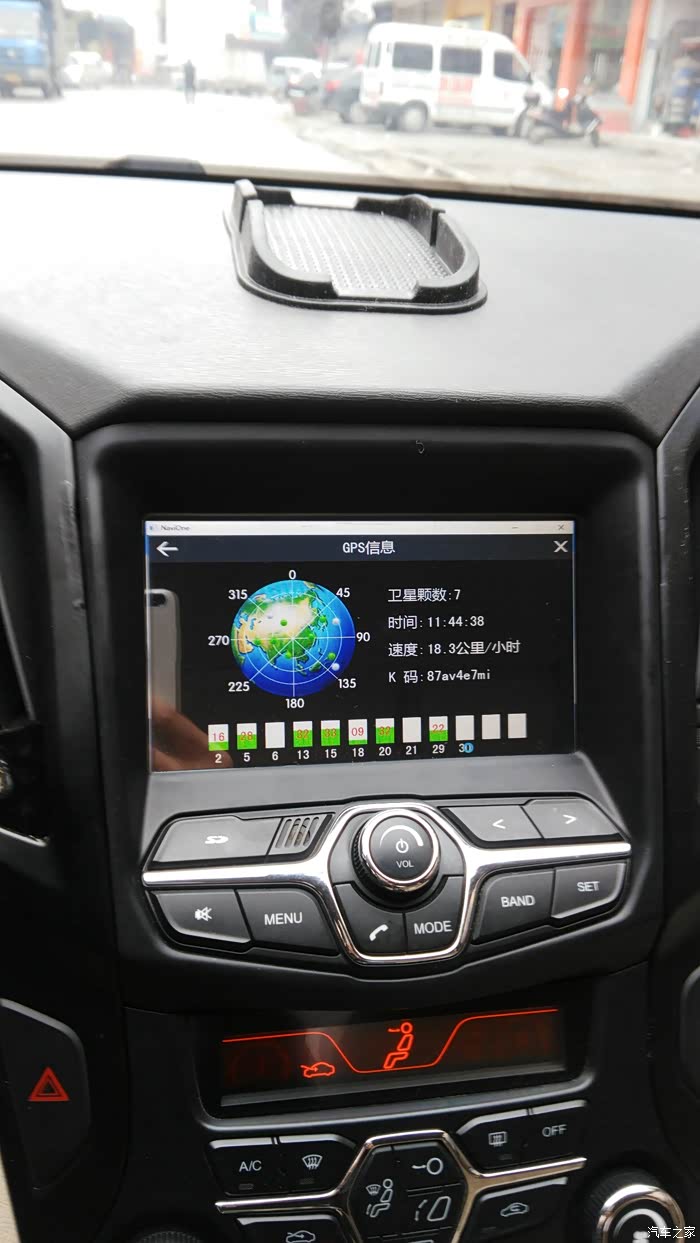

上路测试，GPS模块我放中控里面，刚刚开机信号不是很好，才7个星左右，开一段时间搜到的星就越来越多，最高10个星

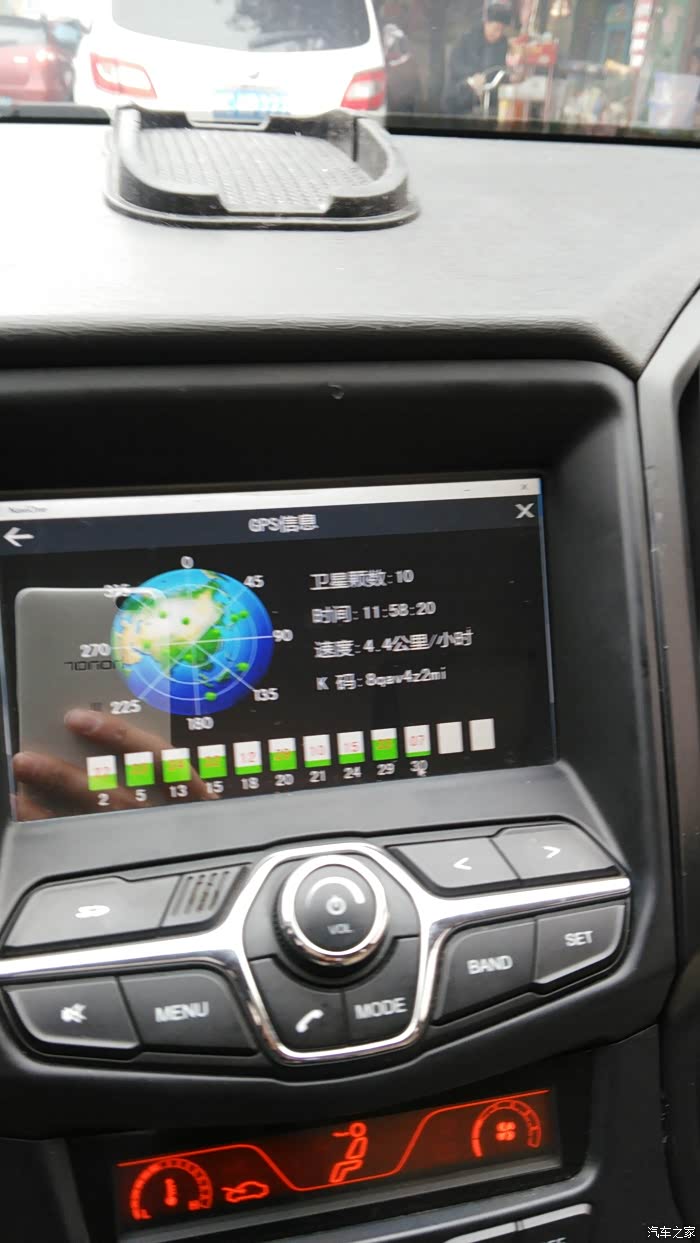

除了导航无法百分百全屏，但是功能全部正常，搜星定位都很快，gps模块热了以后一般10个星以上，如果模块放在中控台上面，信号会更好，冷启动都能直接搜到10个以上星。

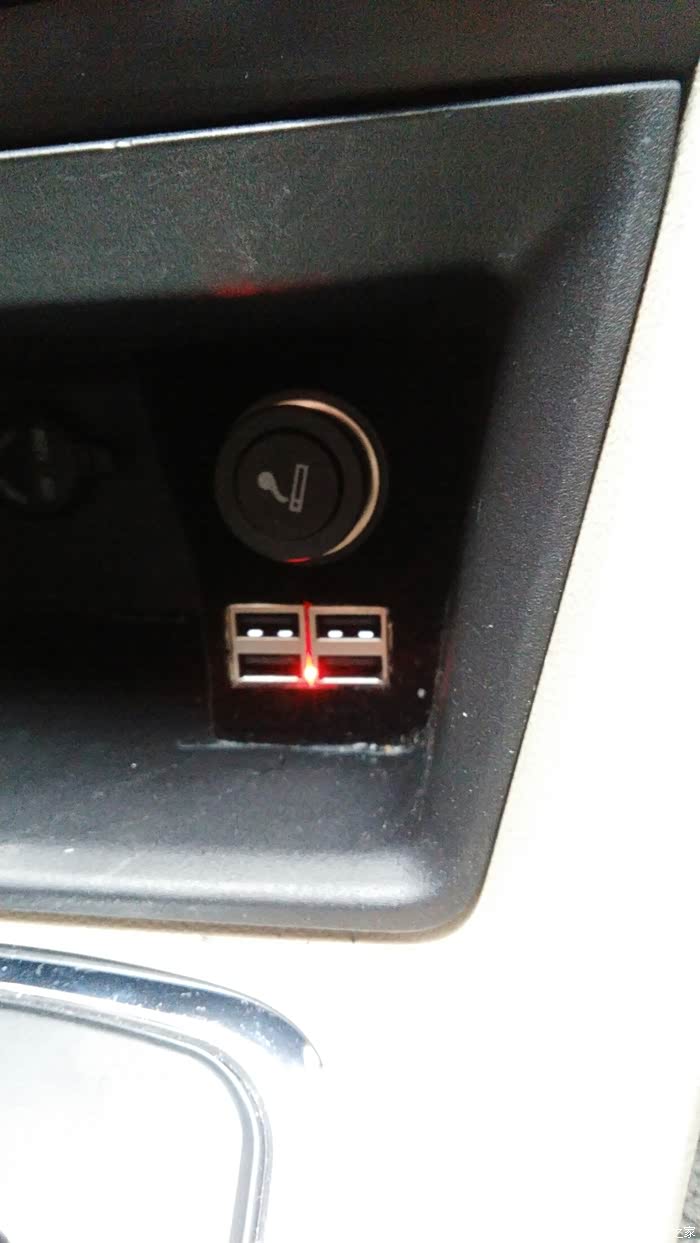

这个是20w的4口usb充电器，每个口5V4A，给手机充电速度杠杠的。
全部安装调试完成，外观和原装一样，方向盘多功能按键也可以用。嘿嘿嘿嘿
车上AUX插口坏了，没反应，用手机也不行，改装之路真是从满坎坷啊！！！！！！！！
换了两条AUX线，用手机试无声音，车上检测不到插入AUX。折腾了一下没办法，天色渐晚，只能作罢，想其他办法！
后面用蓝牙解决了，而且还有意外发现，方向盘上的按键全部能用，控制音量，切换上下曲，哈哈！！不过有得有失，蓝牙被平板占用，手机就链接不上了，没有蓝牙电话用咯，这个很不方便。
全部安装调试完成，外观和原装一样，方向盘多功能按键也可以用。嘿嘿嘿嘿
车上AUX插口坏了，没反应，用手机也不行，改装之路真是从满坎坷啊！！！！！！！！
换了两条AUX线，用手机试无声音，车上检测不到插入AUX。折腾了一下没办法，天色渐晚，只能作罢，想其他办法！
后面用蓝牙解决了，而且还有意外发现，方向盘上的按键全部能用，控制音量，切换上下曲，哈哈！！不过有得有失，蓝牙被平板占用，手机就链接不上了，没有蓝牙电话用咯，这个很不方便。

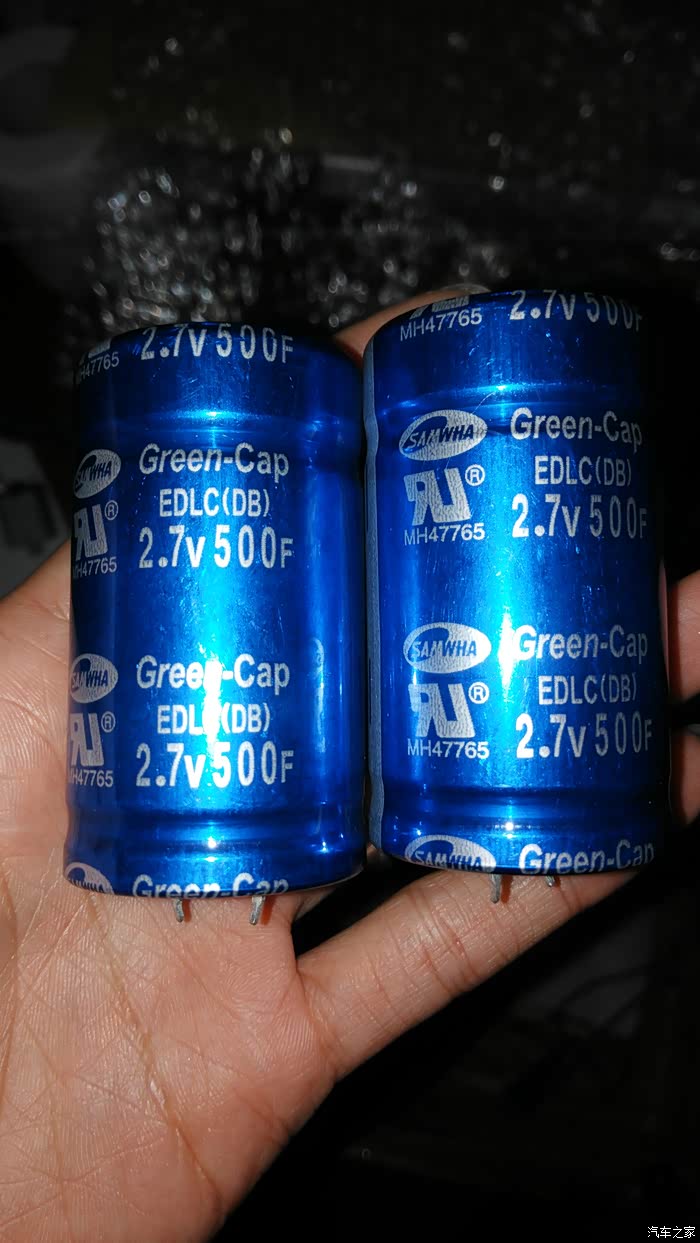

还有一个问题，之前也想到了，以为不会对平时使用有什么影响，但是实际用的时候还是有些不方便，就是启动发动机的时候会断电，然后平板关机，又要重新开机启动，很麻烦。看了其他车友的方案，去买延迟关机模块，但是感觉还是用电容好点，所以买了两个500F，2.7V的超级电容做备用电池，这样启动发动机就不会关机了。

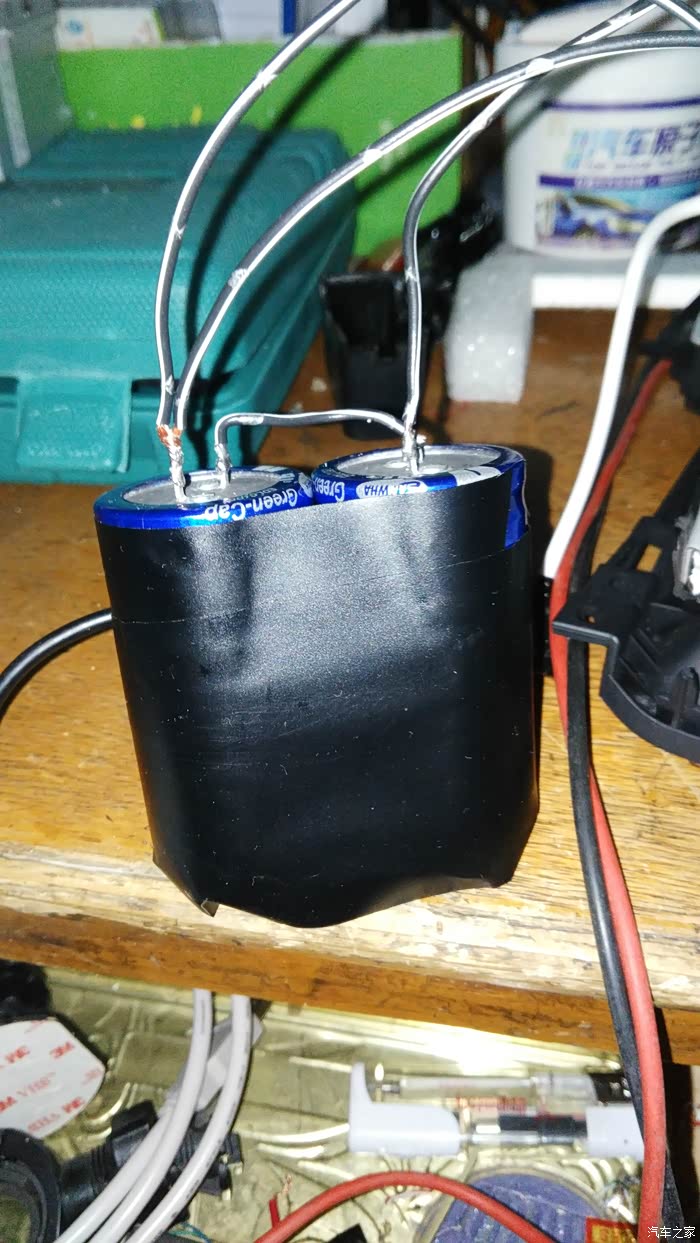

两个电容串联，串联后电容容量减半，有250F，足够了。今天用小马达试了一下，电容充电到3.8V，用小马达放点，要差不多一个小时才完全放干。当然平板有最低启动电压，低于一定值就关机。下面就遇到这个问题了。

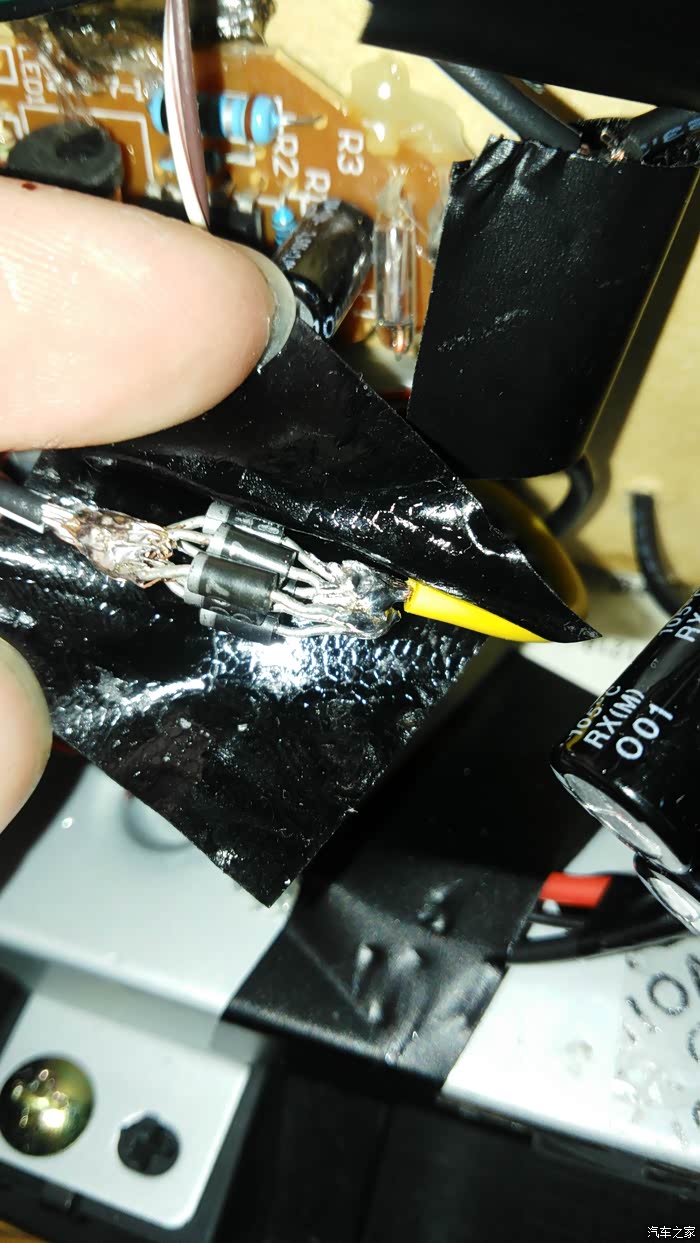

因为加了二极管，防止电容的电回流到电源模块，减少电容放电，避免浪费电能和预防每次开机都要全力给电容充电，因为给超级电容充电电流是非常大的，经常大电流容易烧坏电源和有其他风险。我并联了6个IN4007二极管，用3.7v的电源充电，电源直接满载，接近电源短路状态，电源有点超负荷的感觉，有明显异响，并且电压严重下降，6个并联的二极管发热厉害，烫手。刚刚接上电容的时候，电压下降到1V以下，然后随着电容逐渐充电，电压慢慢回升，回升到和电源同样电压需要半小时左右，速度很慢。
而且经过二极管后电压会下降0.6V左右，这样最后只能输出3V多的电压，导致平板无法开机。好在之前预料到，买了一个大功率的可调电压，最大电流5V，带恒流和过载保护，这样就基本上避免了电流过大而烧坏电源。
电源模块还没到货，今天只能测试原来的3.7V电源，看来确实无法使用了，不仅充电的时候超负荷，而且平板无法开机，等新电源回来后测试再更新。
而且经过二极管后电压会下降0.6V左右，这样最后只能输出3V多的电压，导致平板无法开机。好在之前预料到，买了一个大功率的可调电压，最大电流5V，带恒流和过载保护，这样就基本上避免了电流过大而烧坏电源。
电源模块还没到货，今天只能测试原来的3.7V电源，看来确实无法使用了，不仅充电的时候超负荷，而且平板无法开机，等新电源回来后测试再更新。

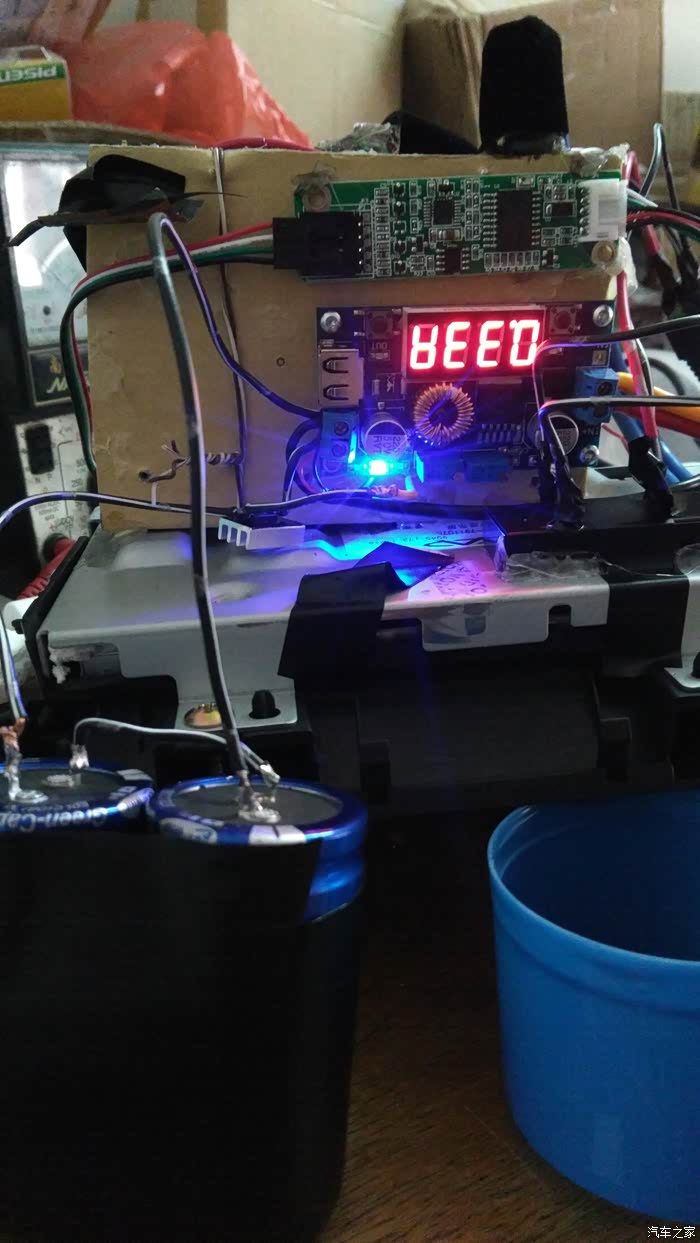

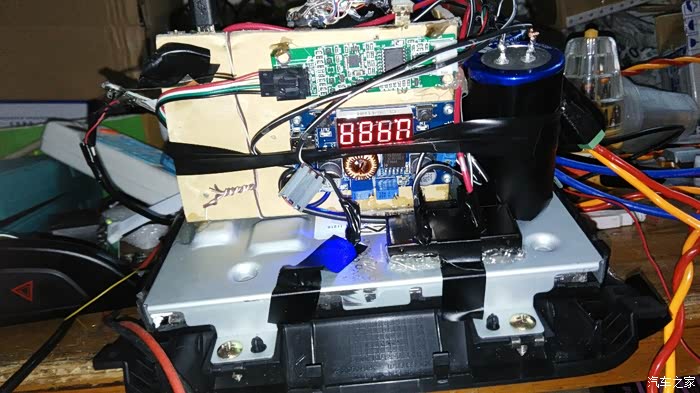

新电源模块回来了，去掉老电源和滤波器，新模块有滤波电路，本身就是低波纹输出。接好线，通电给电容充电，恒流3A，很快电容就从2v充到4v，数字显示的是电流，刚刚通电的时候忙着检查电路，忘记拍照了，现在电容电压已经升高，电流就变小了，开始的时候满载3A。
换了一个S3G贴片二极管，最大电流3A，满载时还是发烫，加一个散热片。因为满载时间并不长，不用担心二极管烧坏。
散热片是新电源模块配的，模块输出35w以上才用散热片，我设置的是5V3A，满载才15W，电源根本不会发热，就不用散热片了

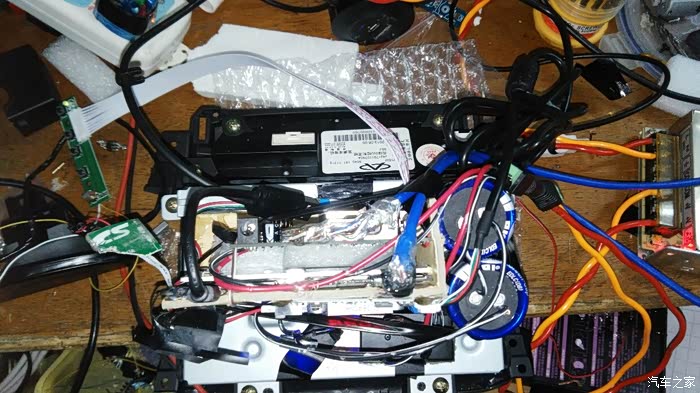

两个电容刚好可以放在旁边，就是不知道装机的时候会不会装不进，今天测试一晚，没问题明天再装。
如果电容在这个位置不好装机，就把线接长点，随意放什么位置都可以。
刚才测试了断电后平板会不会关机，和预料一样，不管车上怎么断电，平板都不会关机。
稍后测试只用电源供电，平板能够开机多久。
刚测试完毕，电压掉到2.7V平板关机，待机状态可以顶8分钟，足够了，我只要求启动发动机不关机就OK。
刚才测试了断电后平板会不会关机，和预料一样，不管车上怎么断电，平板都不会关机。
稍后测试只用电源供电，平板能够开机多久。
刚测试完毕，电压掉到2.7V平板关机，待机状态可以顶8分钟，足够了，我只要求启动发动机不关机就OK。

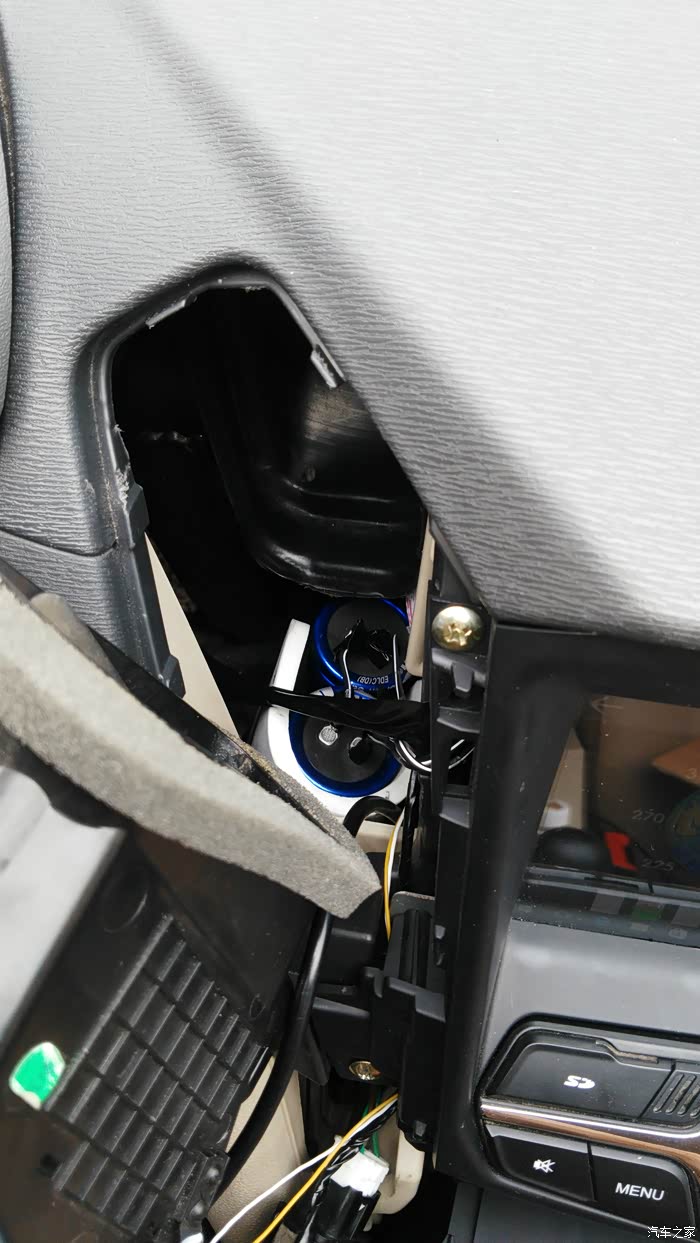

电容放原来那个位置装不下，拆下来放在左边空调出风口里面了，刚刚装车测试，还有一点小问题，屏幕下面有些被挤压，老是会自动点击下方中间部位，对操作有点影响，吃完饭再处理一下就可以了。拍了视频，稍后上传。

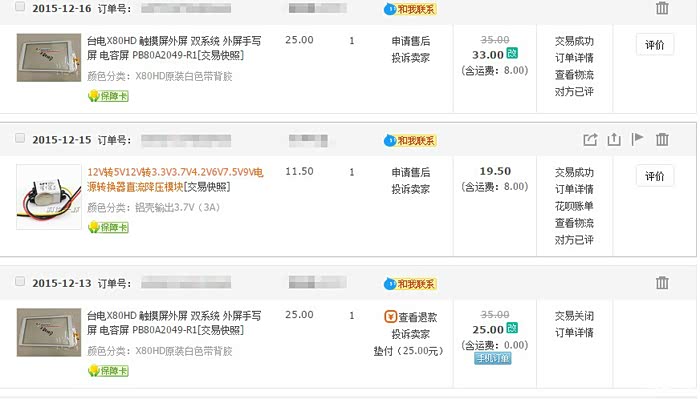

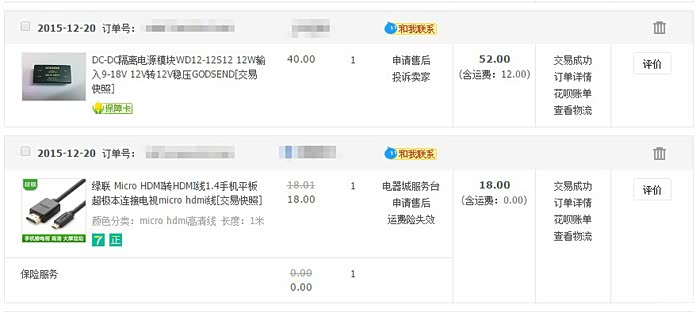

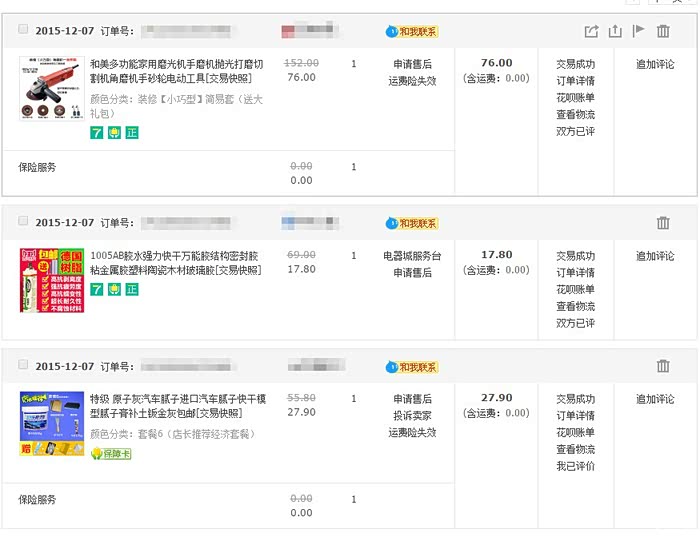

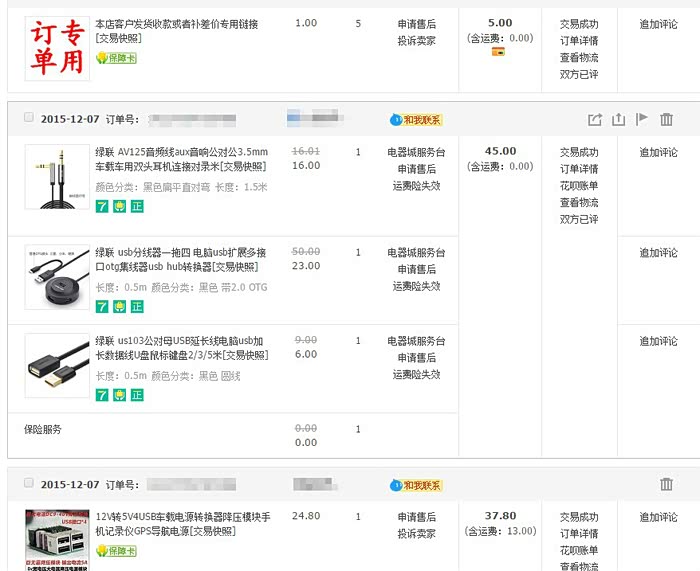

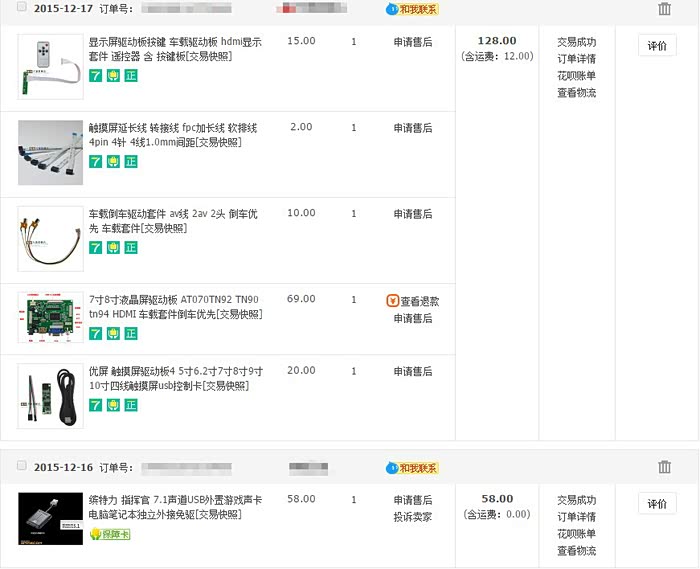

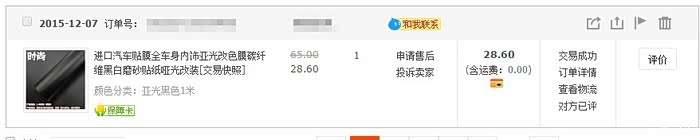

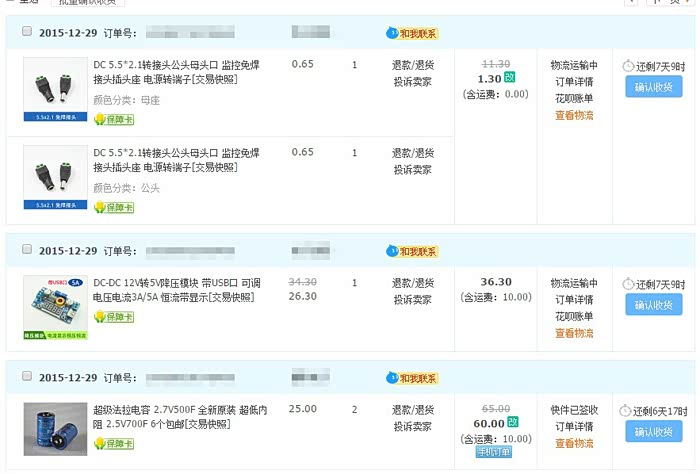

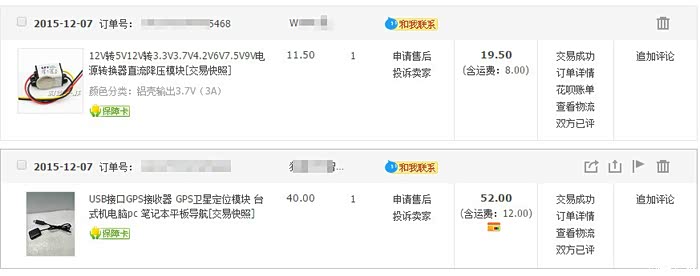

下面是改装所买的所有配件和费用，其实改装并不省多少，花的时间也比较多，没有动手能力，直接买现成的划算。我是最近比较闲，加上有这个爱好，所以瞎折腾。大家随意看看，给个赞就行，嘿嘿。
