一体化明锐车载电脑

我的第一版车载电脑服役已满4年了，一直兢兢业业，本分老实，效果令人满意的，但毕竟有它的先天不足：体积大，连线长，功耗大，温度高，后箱里装有电脑主机和功放机，都是发热大户，我一直担心会不会突然起火，车上可没有灭火器啊，于是决定进行升级，在淘宝上浏览一翻，发现一款比较合适的主板，3.5寸1.8双核四线程，板载2G内存，还有一个板载3G上网卡，就是它了，决定升级为“一体”化电脑主机，看一下它的真面目

:office:

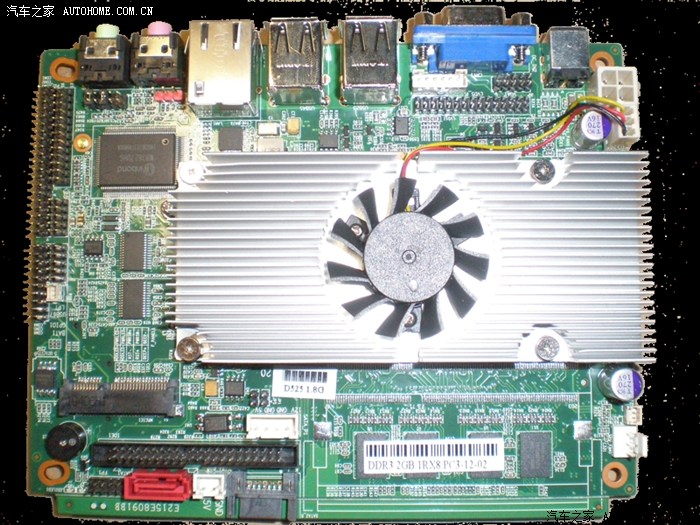

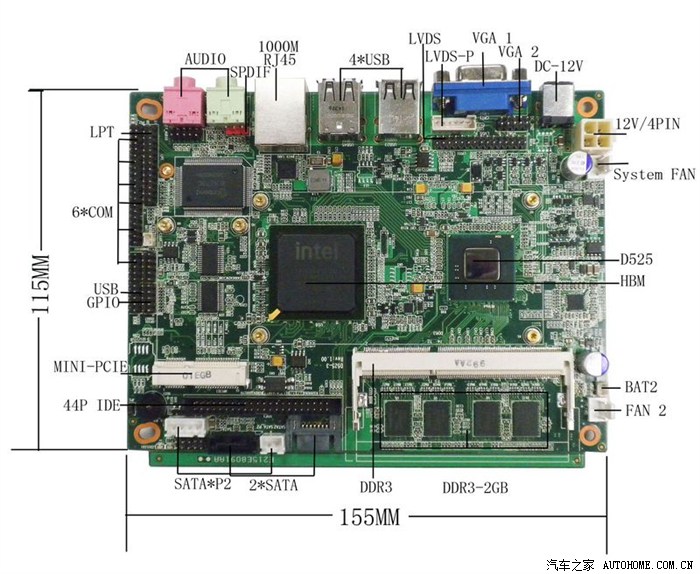

还是先看看主板吧（厂家的宣传图）

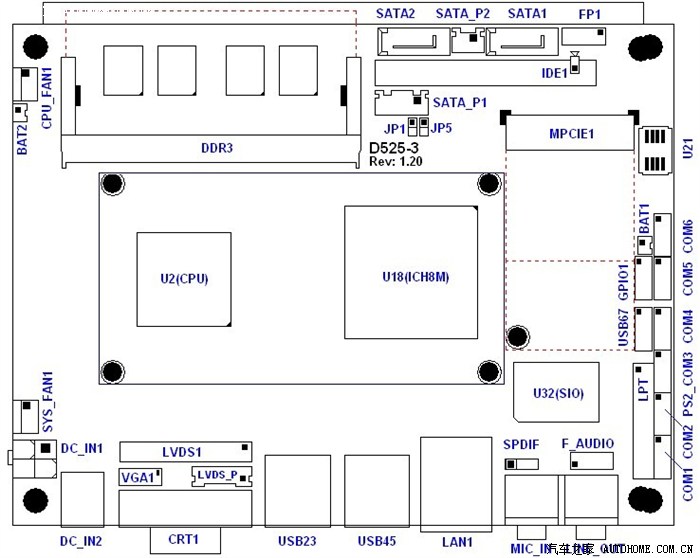

主板方框图

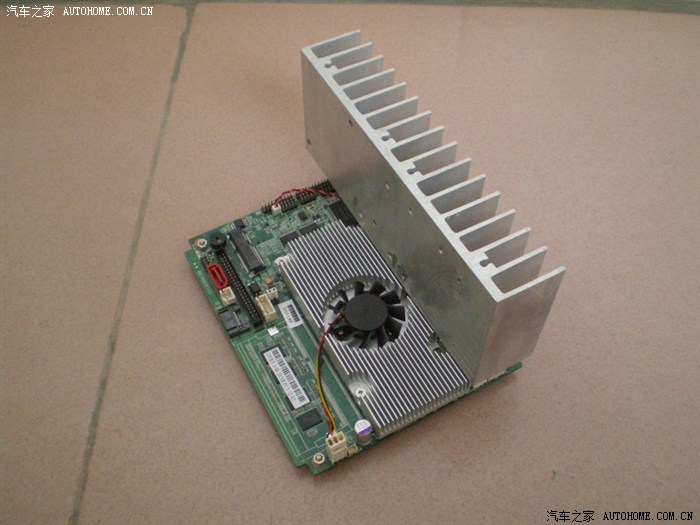

有散热风扇，支持IDE硬盘和STAT2硬盘

板载3G网卡插槽，以后升级的时候会用到。

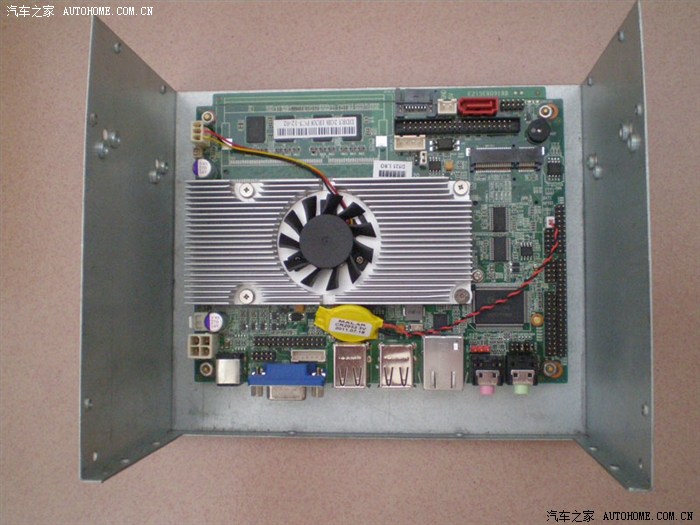

机箱早已准备好了，主板靠后一点放，否则插入USB后没有空间，弃用VGA直接用插针连接，大概位置如图

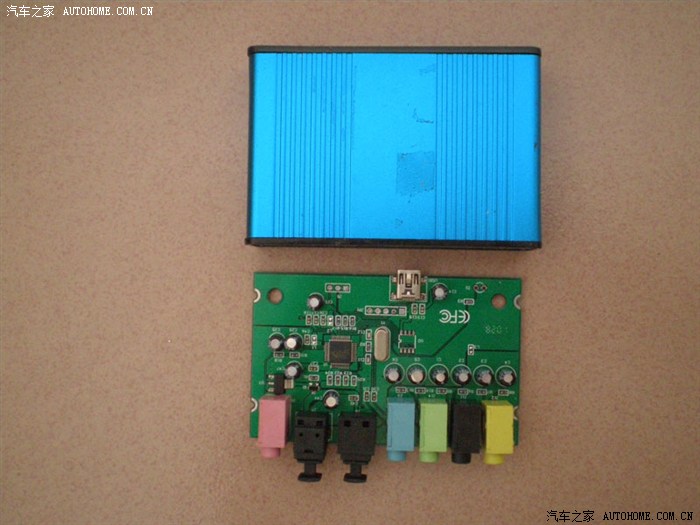

空间比较大，可以把功放装在里面，当然还要安装5.1的USB声卡，这个真不能丢，6个喇叭早已就位，其实这个声卡初版就早已用上了。

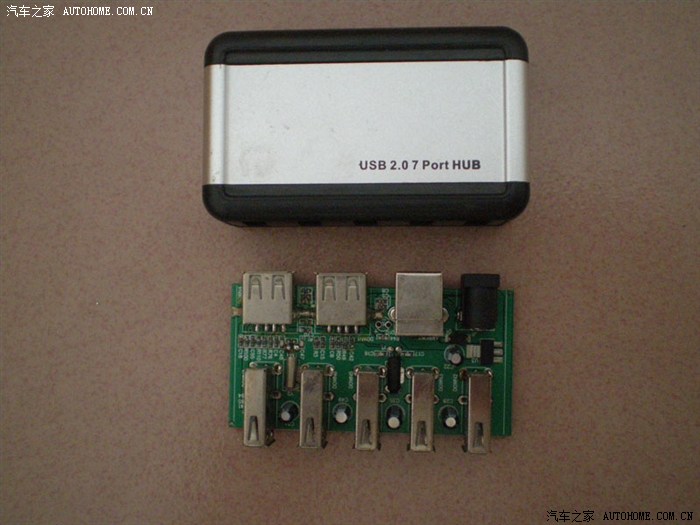

HUB也要，虽然板上有6个USB插口但还是不够，不信数数看：触摸屏、蓝牙、GPS、收音机、USB声卡、摄像头、键盘，还要一个给U盘用，这都8个了，无线WIFI还没算上呢，加个7口HUB吧，反正是现成的。

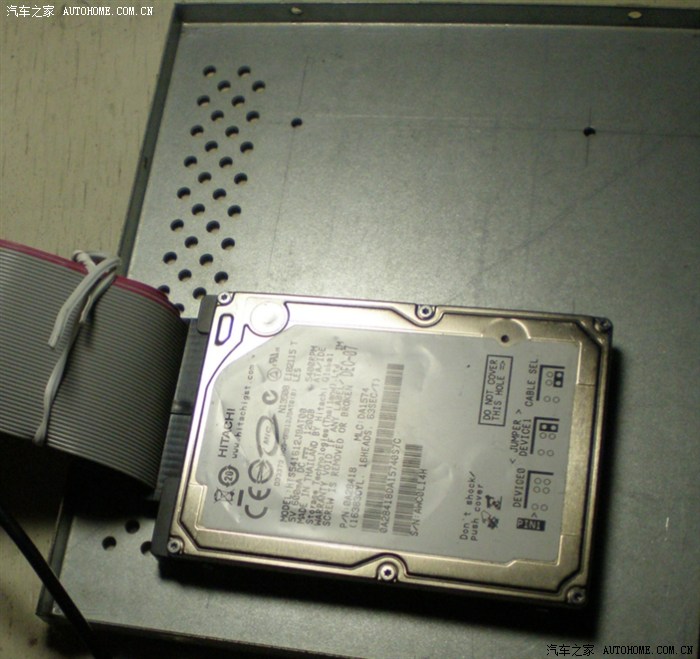

记得留个位置给硬盘，硬盘还是原来的，硬盘线需要淘宝上买，线太长，自己动手弄短些，没有任何专用工具，我居然也能成功的压制出来。呵呵！

还有什么？里面发热是不会小的，加个散热器吧，这样稳当些，主要是为功放散热考虑，没什么技术含量，但要有钢锯和电钻，花点功夫就行。

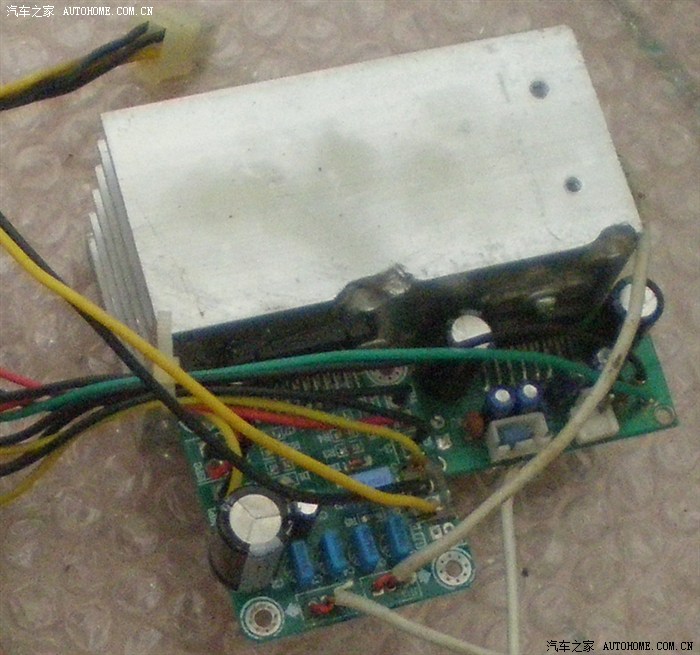

还要把功放装在里面，这是必须的，还加上散热器。

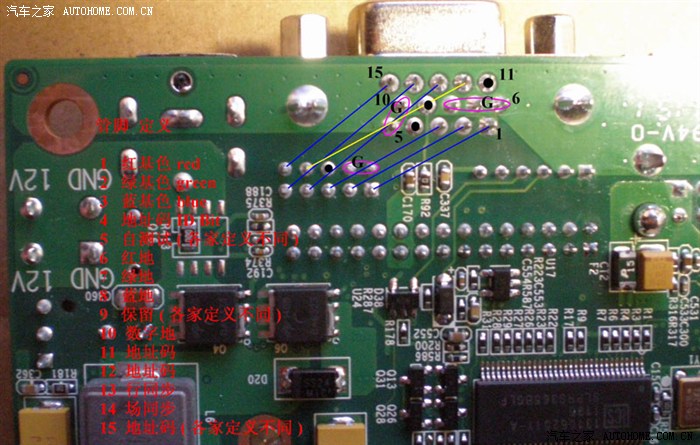

还要制作一条显示屏VGA线，这个要花点时间核对接线端口。

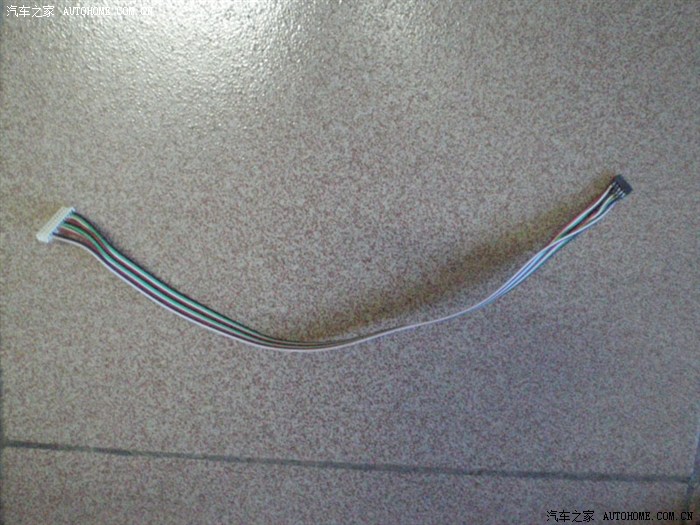

焊接好就这根线了，10个脚就够

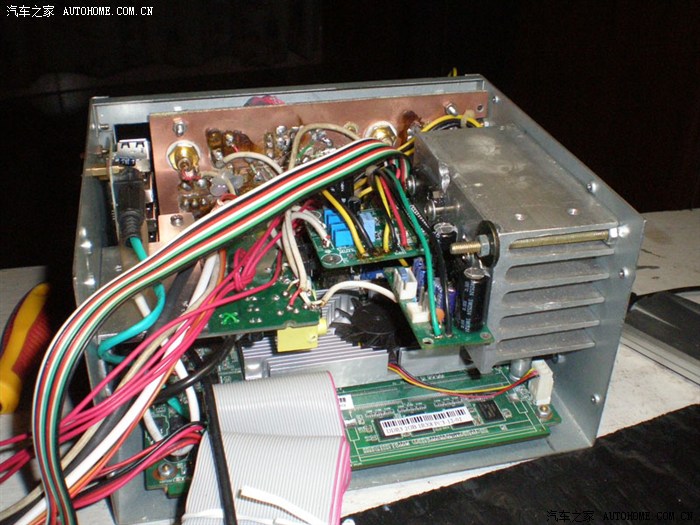

差不多了吧，组装起来就是这样了：一体主机，内含主板，功放TDA7850和TDA7375，USB声卡，七口HUB集线器（蓝牙适配器直接插在上面），还有一块电源和输入输出插口板。

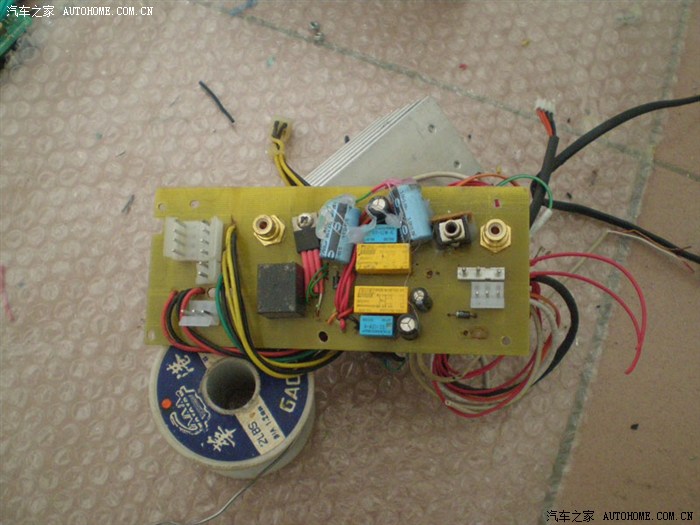

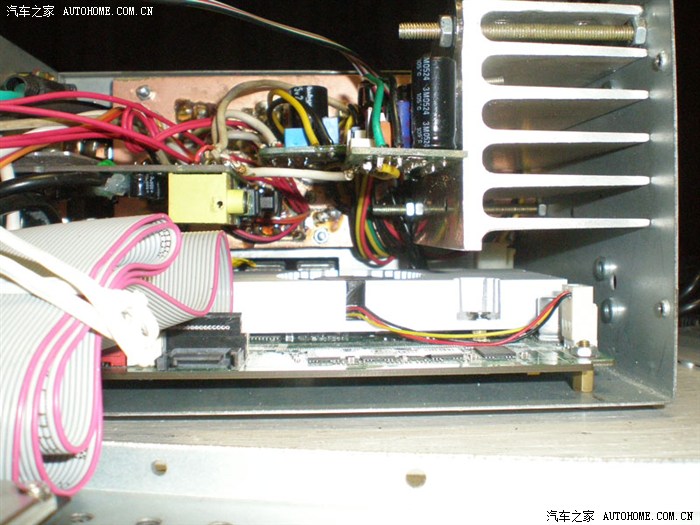

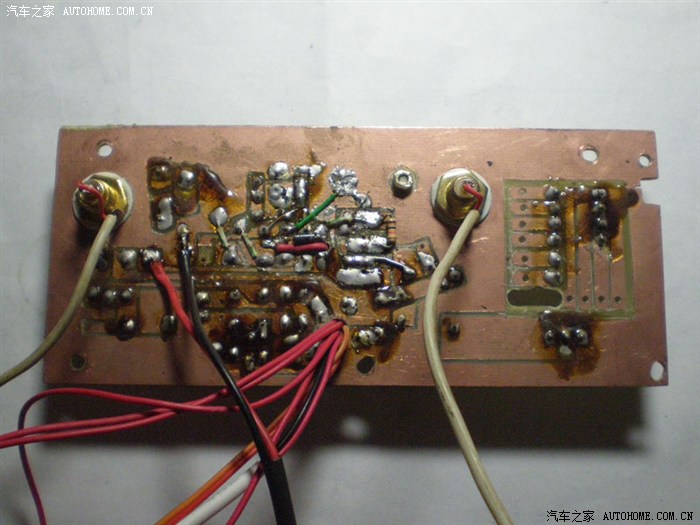

看到后面的电路板了吧，根据本人的实际需要，取消了ITPS，制作的一个电源控制电路，包括电源和信号的输入输出接口，自己设计的，难免有修改的痕迹，不漂亮不要紧，好用。

自己动手制作的东西，一边测试一边修改，确实难看。

这里简单介绍一下电源功能：装车后电脑不会自动开机，这是我特意设计的，避免短距离行车时自动开机，需要开机只需按一下按钮，我觉得很不错。

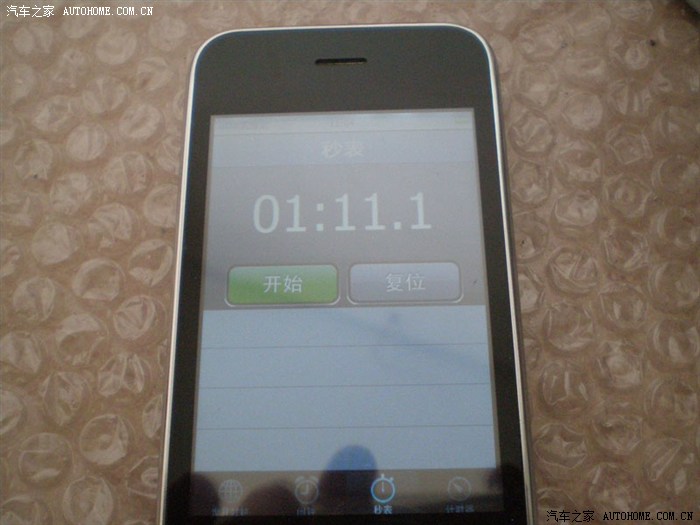

电路可以自动关机，而且在AGC断开一定时间后完全切断电源，实测为70秒，觉得有点长了，我用了两个2200μ的电容，去掉一个可以使时间缩短一半。

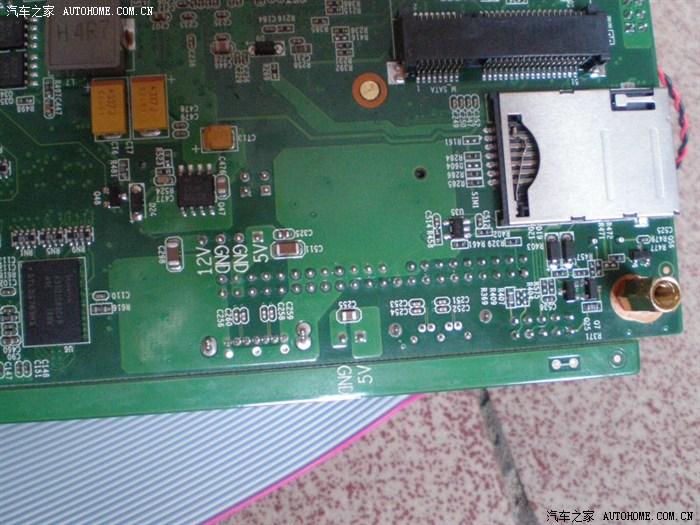

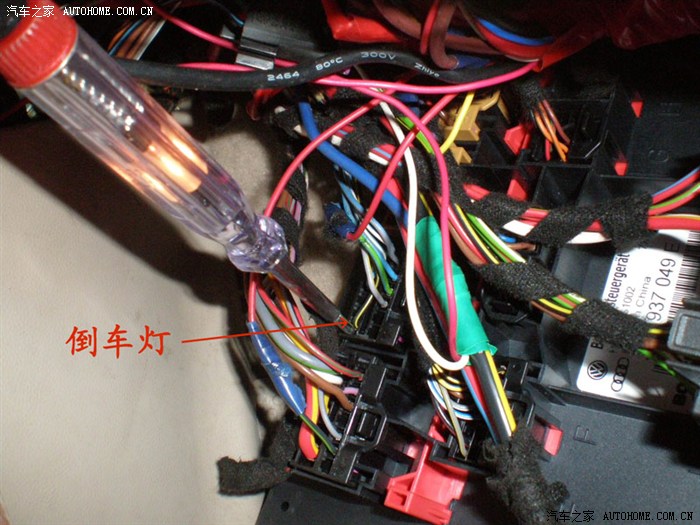

板内加入倒车自动视频切换，切换信号取自倒车灯信号，但必须加上整流滤波电路，具体看后面的电路图。倒车信号从这里取。

再看几张整体的图片和测试的图片

这样就是一台完整的电脑了。

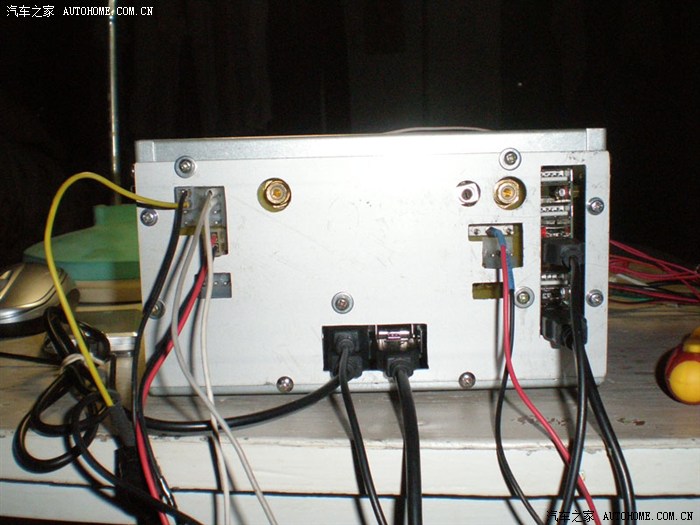

电源和USB插口还有喇叭输出线均在后面。

主机与显示屏是分离的

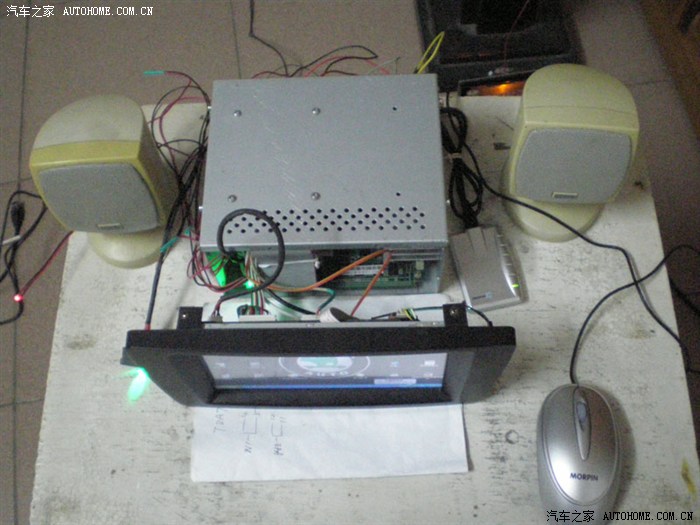

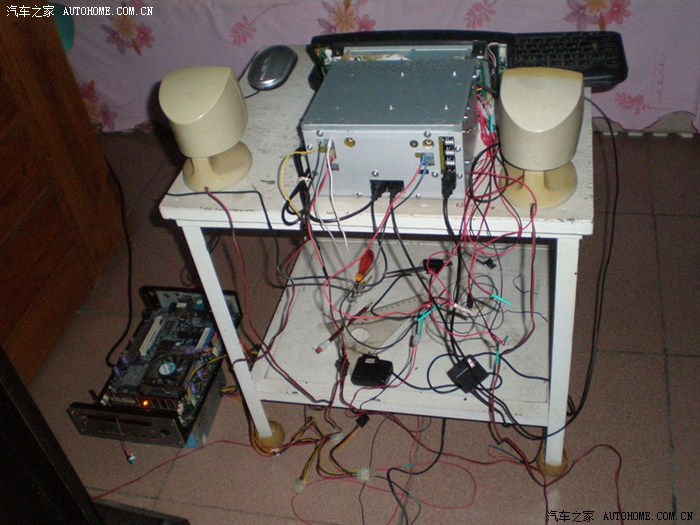

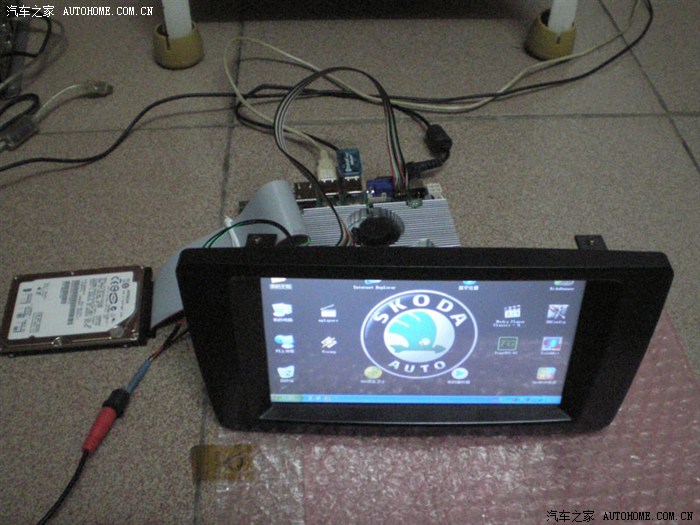

旧主机在这里提供电源用于测试

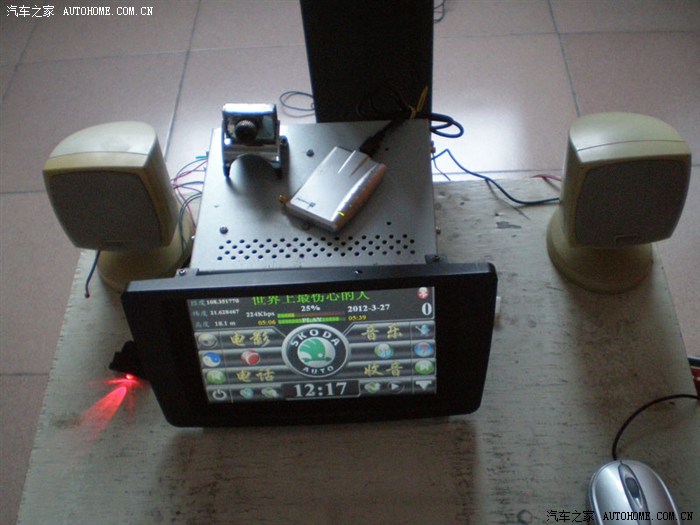

测试用的喇叭和摄像头，中间这个是无线网卡

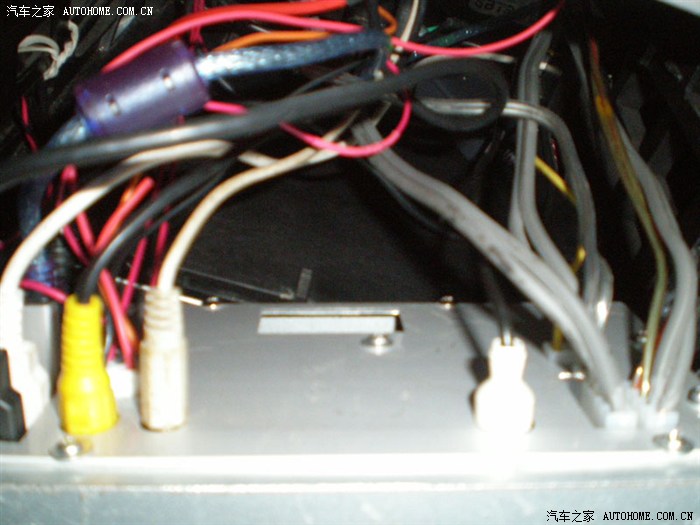

机箱后的线全部插入就是这个样子，图片真差劲。

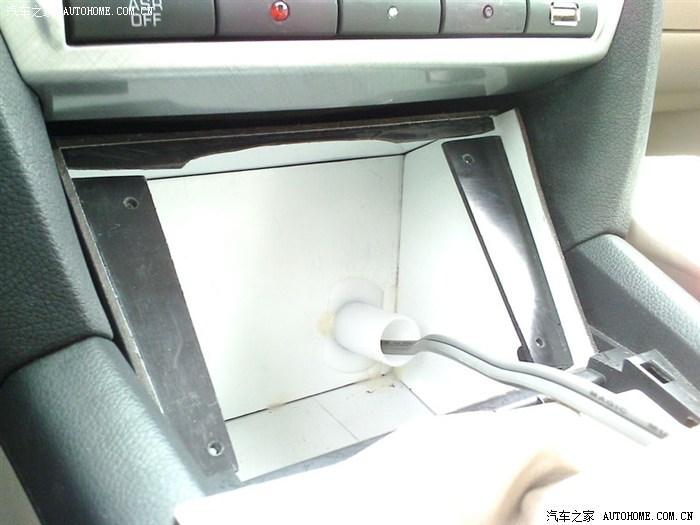

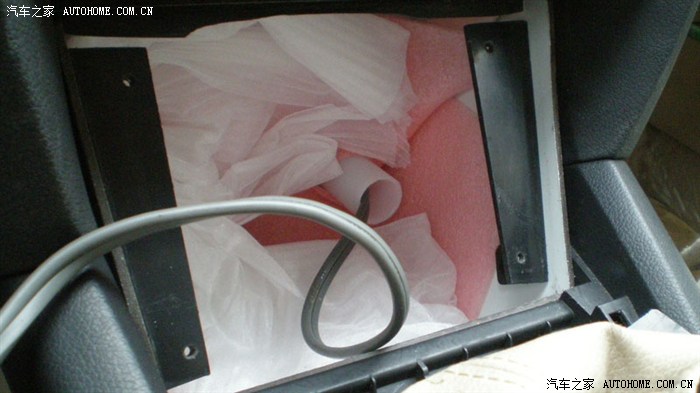

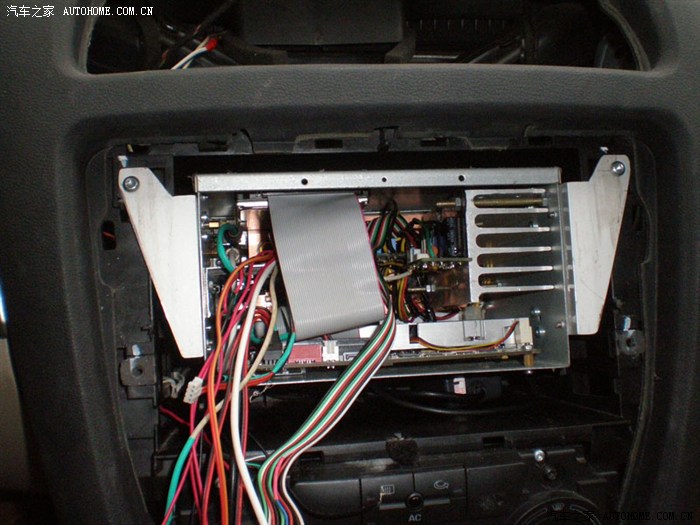

固定主机

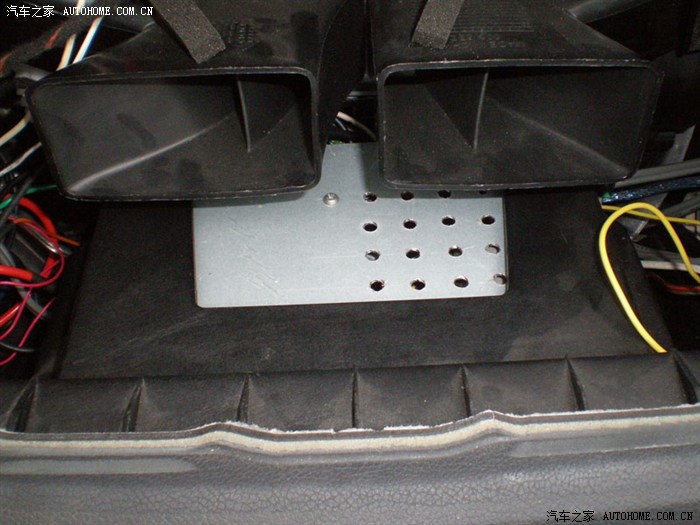

机箱顶部打了孔，上面是空调出风口，这个地方还是比较凉的，如果机箱内温度比较高我会加一根管引风吹入机箱内的。

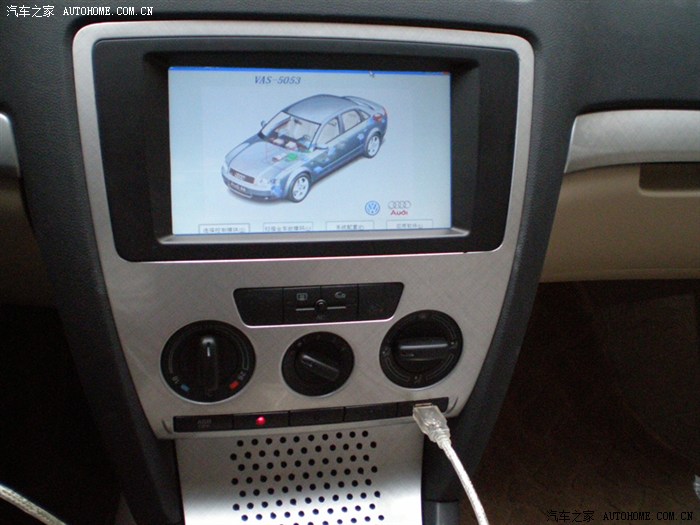

装好就这样子，与以前没有任何变化

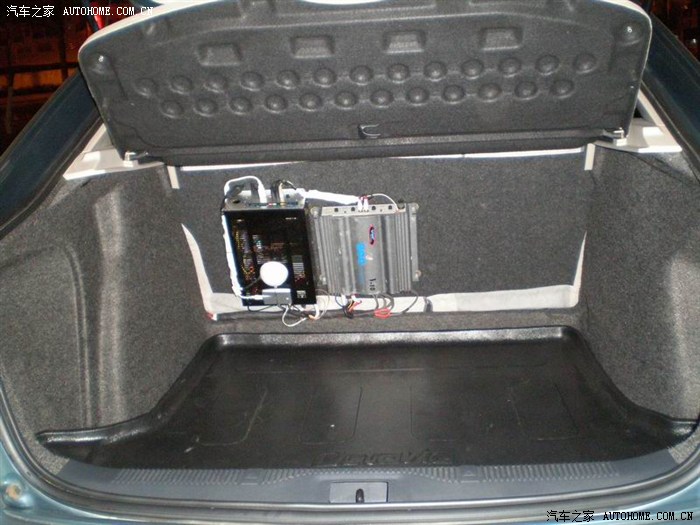

看看第一版，电脑主机和功放呆在后备箱内，占了靠背的一半。

这是一张我自己画的特别的混合结构图，应该是比较直观的，大家都能看懂。

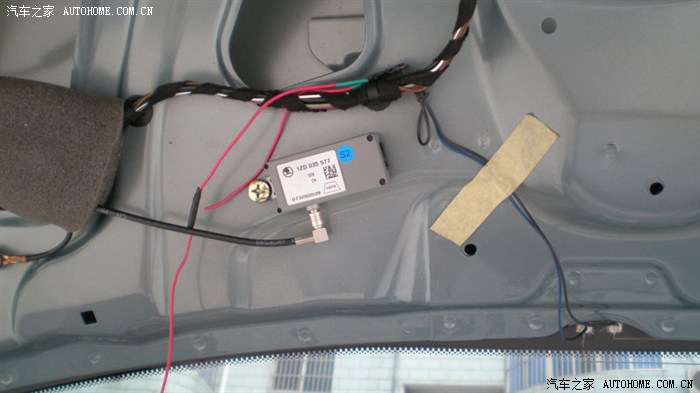

USB收音机天线直接接到尾箱的印刷天线上，红色的就是USB收音机天线，接一根就行。

充分利用空间制作一个小音箱，这就是中置喇叭。

加入吸音材料，喇叭线直接穿过导音孔，不够专业。

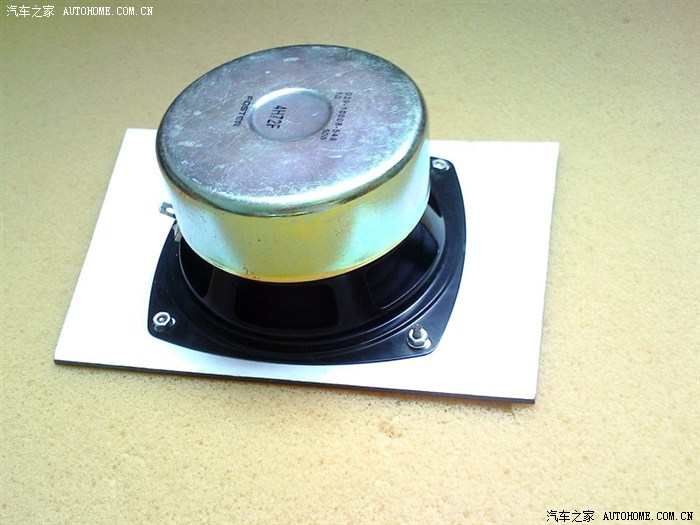

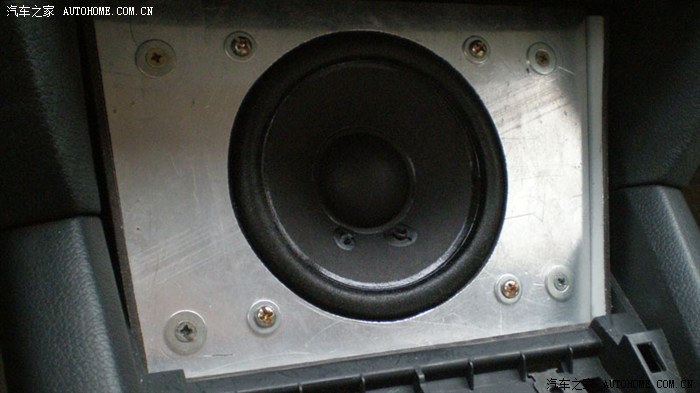

4寸小喇叭，功率强劲，标称50W

有模有样

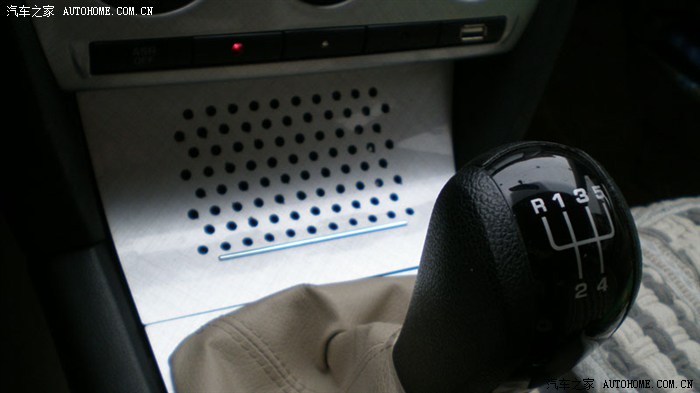

这块板打了孔了，不管怎么说，这个可是一个小音箱，效果很是不错。

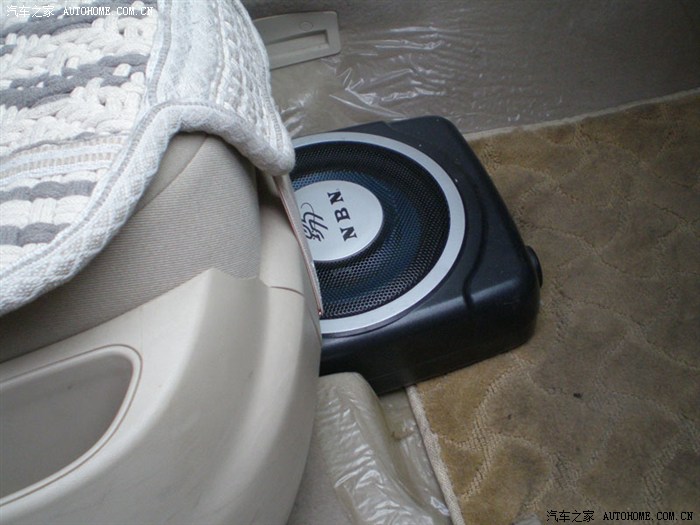

这是低音炮，放在副驾座下。

软件安装比较简单，基本是第一版的东西，仍然使用RR中控软件，皮肤有所修改。这里着重介绍一下分辨率的设置：我的显示屏是8寸800×480的分辨率，但是装好系统后是无法直接设置成800×480的，需要用到DTDCalculator这个软件，打开它。

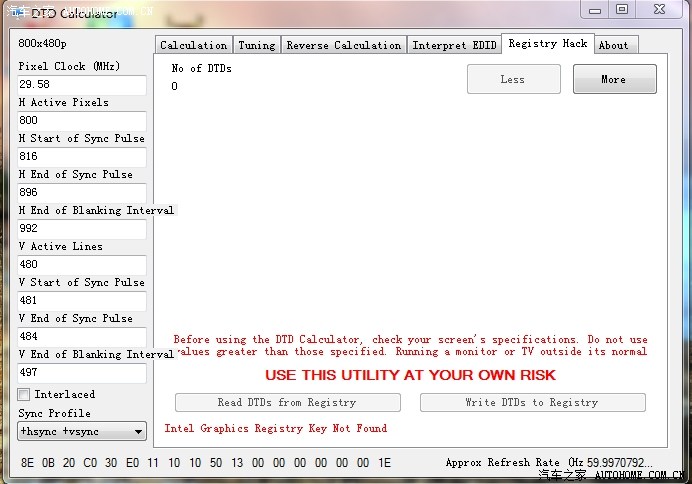

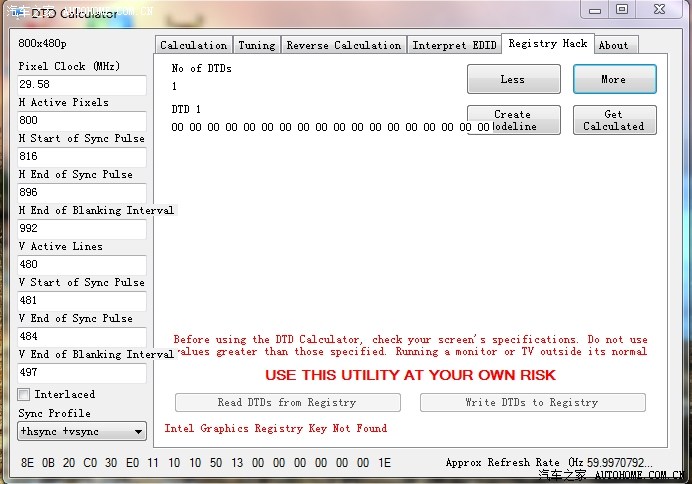

左边一列框内的数据全部手工填入：29.58，800，816，896，992，480，481，484，497（同样适合7寸800×480分辨率的屏）

然后击More按钮出现下图

再依次点击Get Calculated和Write DTDs to Registry按钮就可以了

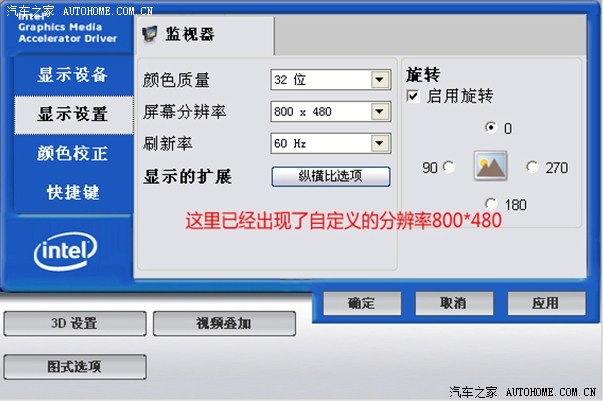

在这里设置就OK了

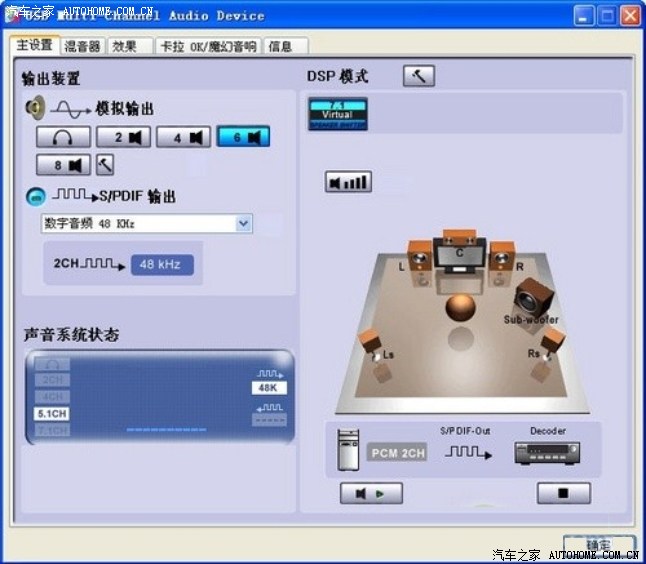

这是USB声卡5.1声道的设置，还可以根据自己所处的位置对各个喇叭的音量大小分别设置，调整声场的定位。

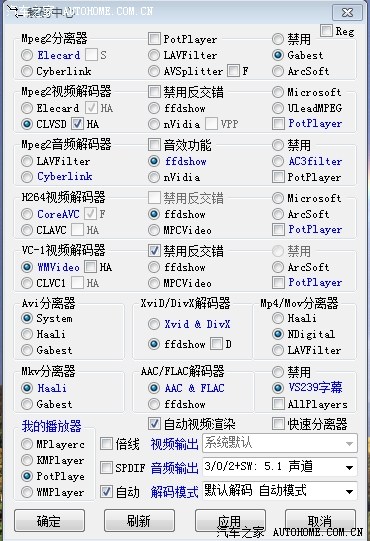

安装了终极解码，并设置好5.1声道

音频播放用Winamp最新版，将in_APE.dll 复制到Winamp下的Plugins文件夹内，这样就可以播放APE，DTS，MP3等格式的文件了，完全满足我的要求。

视频播放软件我安装的是Media Player Classic - Home Cinema，需要进行简单的设置

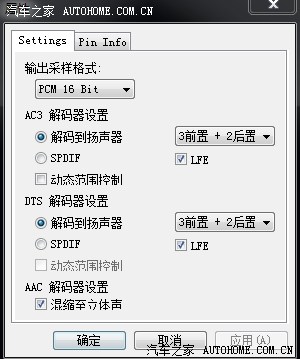

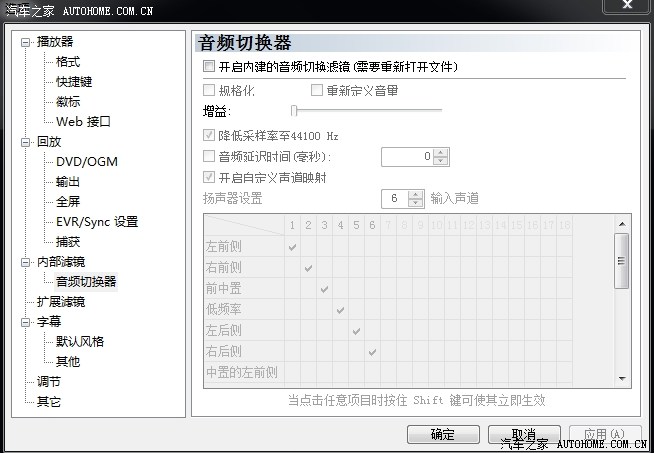

在播放视频时点右键选择滤镜，进行以上设置

这样可以看到5.1声道已经设置成功。可以播放DTS5.1声道的音乐和DTS电了，是家庭影院的效果哦。播放普通双声道音视频也能模拟5.1声道。

看几张RR的截屏

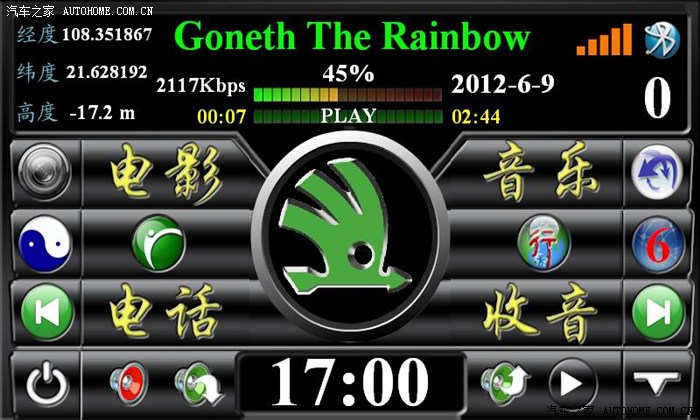

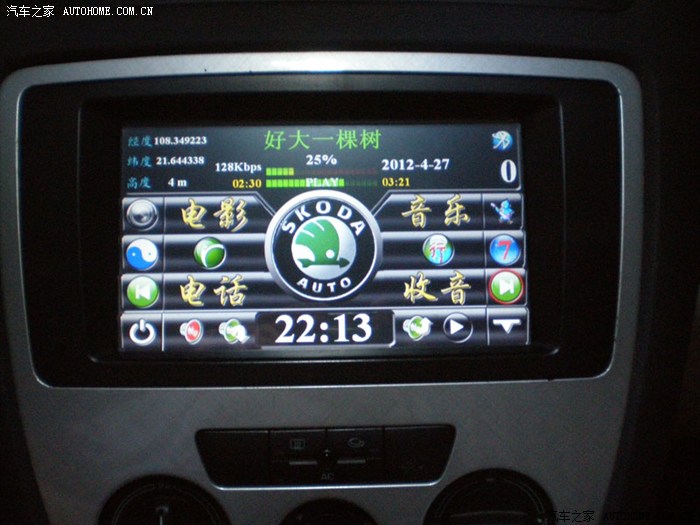

主界面，车标换新的了，看起来有占上下拉长，但在显示屏上的显示是标准的。

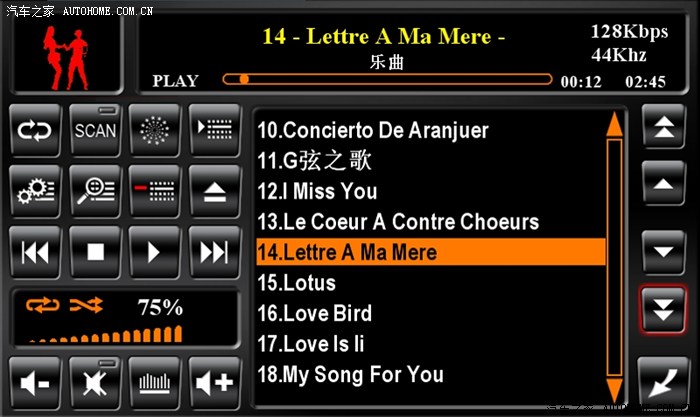

音乐播放界面

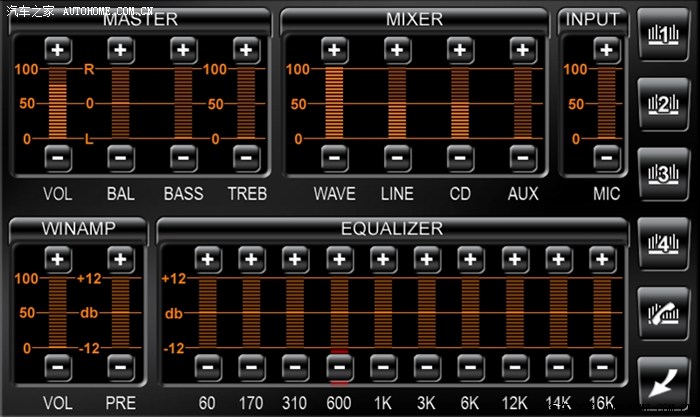

均衡器

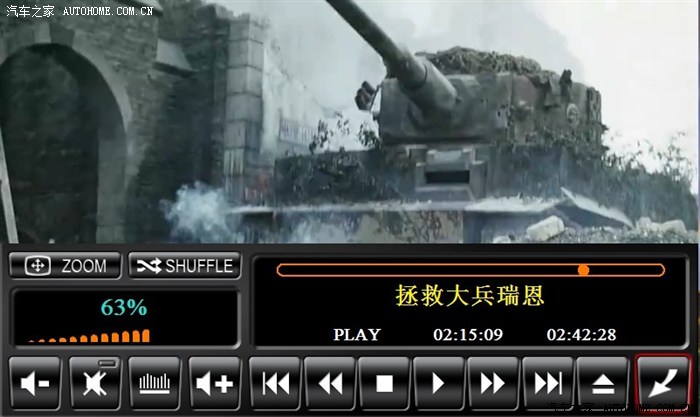

视频播放界面，这部片是5.1声道的高清电影。

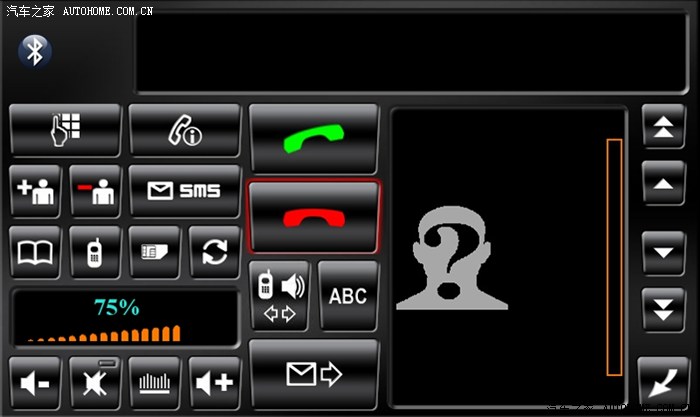

蓝牙电话

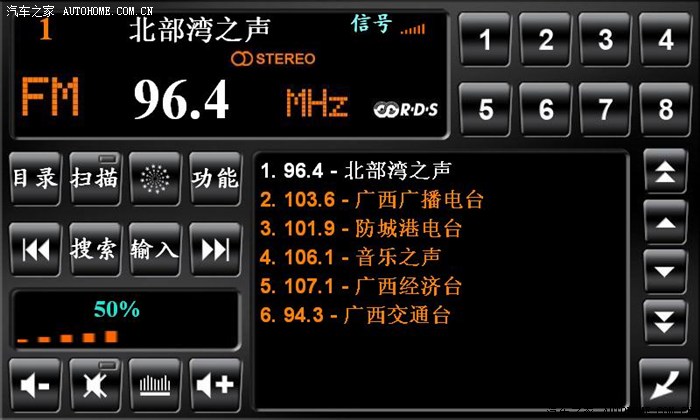

收音

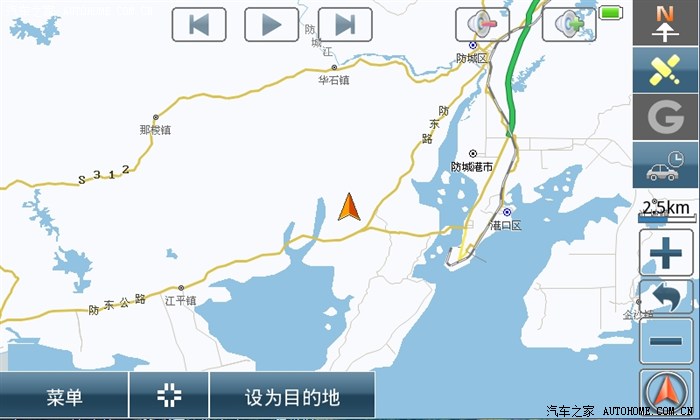

我只使用灵图和凯立德

.

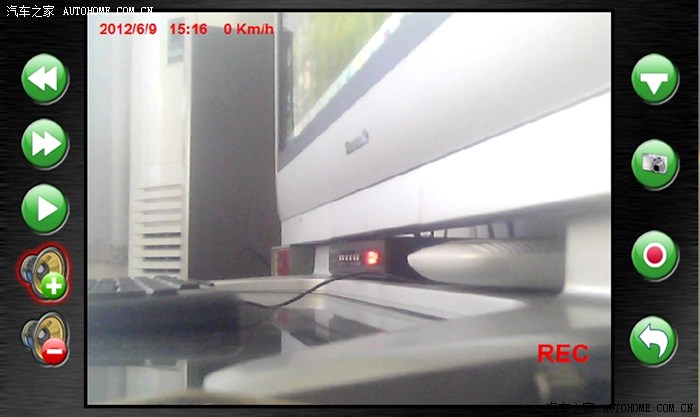

倒车摄像头，这是在家里的截图

再看几张使用中的图片

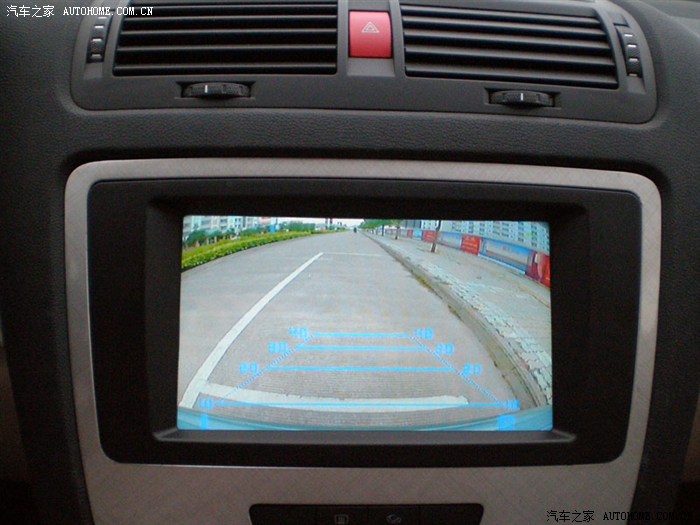

倒车，老照片。

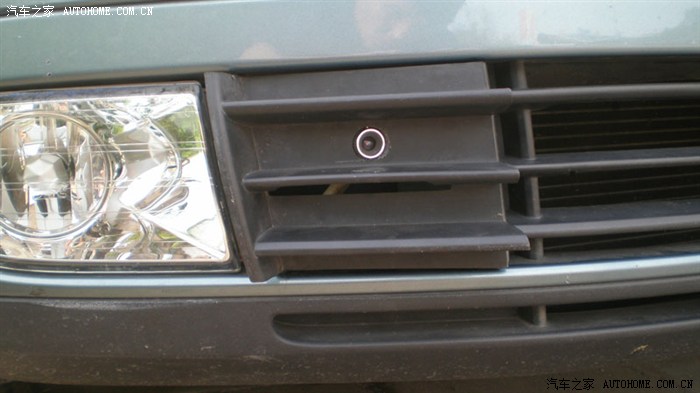

前置摄像头

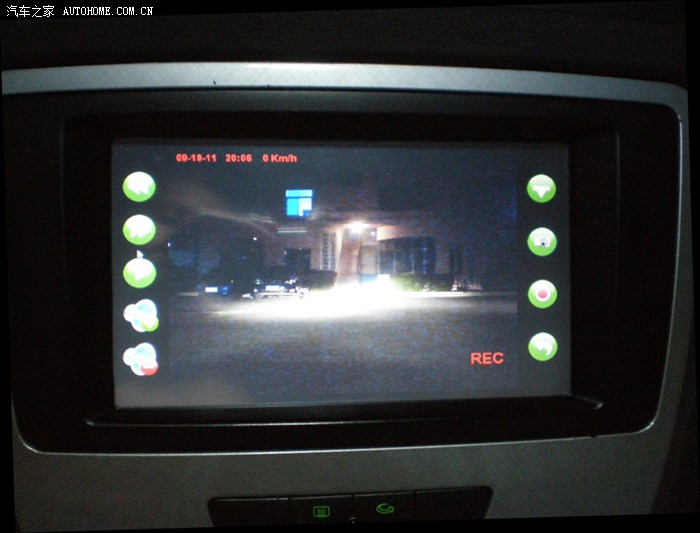

行车录像，也是以前的图片了，还是晚上的。

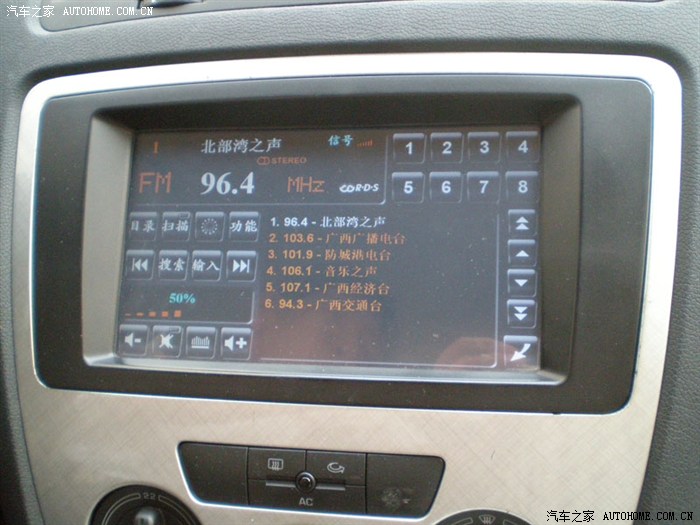

收音机的信号还是不错的

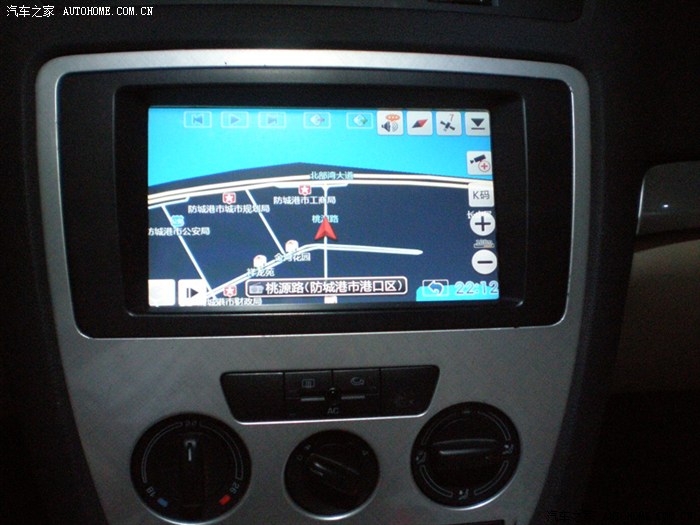

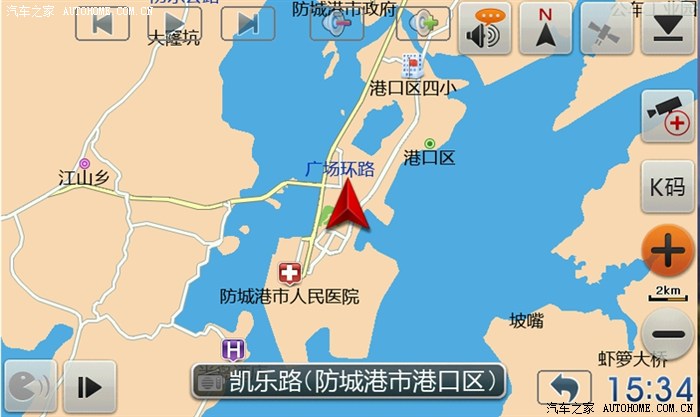

凯立德

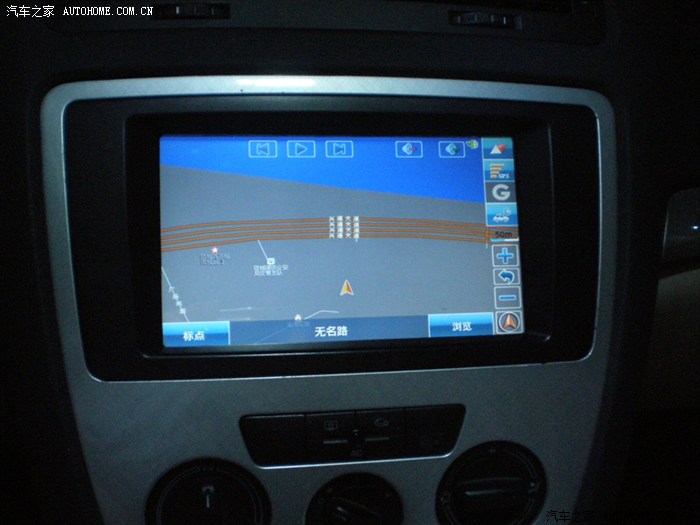

灵图

这是什么，用过的人自然知道。

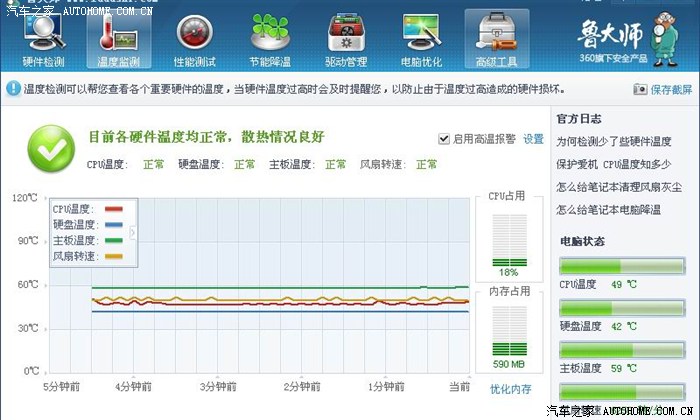

这是我去南宁时我对电脑温度进行监测的图，当时室外气温30多度，行车2个小时左右，停车就截了一张图，看来温度还比较稳定。应该说，我最担心的就是散热，现在可以放心了。
