【德哥出品】宝骏560中配安装内置导航模块成功，测试完美！

    德哥好久没发贴了，自从组建了会员群，一时间忙得不亦乐乎，终于在这个愚人节里，成功安装了内置导航模块，并在幽风雨石的帮忙下，完美应用了善领DSA一机五图（包括凯立德、美行、道道通、图吧、高德）导航，至止，德哥也终于步入了宝骏560高配专有改导航的行列中。

   其实在选择导航模块时德哥已经关注过市面上推出的一部分导航模块了，主要就分三类：外置式USB导航模块，内置式导航模块，嵌入式USB导航模块，这三类的优缺点，德哥也做过一个专贴对比过，经过近三个月的对比和比较，德哥最终选择了内置式导航模块，这里再次把内置式导航模块优、缺点列出：

   优点：不影响外观，防震性能较好，内置的GPS模块将模块固定到中控台内部，从根本上解决了连接不可靠的问题。加装成功后且不影响音乐播放，升级地图免费，内置的GPS模块搭配专用的大GPS接收天线2.5cmX2.5cm（放置于A柱中），天线越大，搜星越快，灵敏度越高。隐藏式安装，美观，不破坏原车的和谐状态。模块直接安装在中控台内部，GPS天线也可以安装在中控台的塑料盖板下面，完全不破坏原车的结构和整体效果。

   缺点：需要拆装中控板。

   是的，内置式导航模块就是一个缺点，就是要拆宝骏560的中控板！！！拆、拆、拆，重要的事情要说三遍！！！不就是一个拆面板吗，男人能做的事情多了去，这点小事难不倒德哥这个技术控，动力能力肯定是有的，别看有些网文说拆宝骏560中控面板是如何如何难，一句话，只要胆大心细，绝对搞定！！！

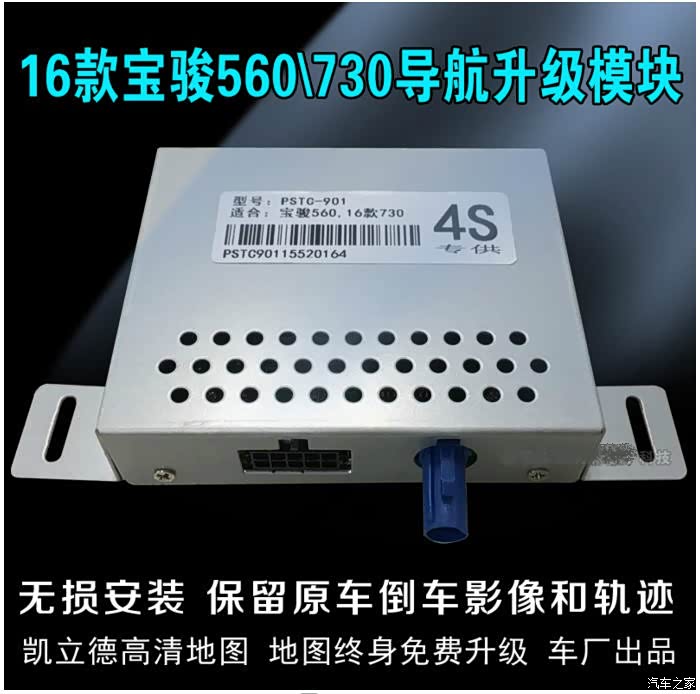

   好吧，我们先来了解一下宝骏560这套内置导航模块长个什么样吧。OK，先来看第一代产品。

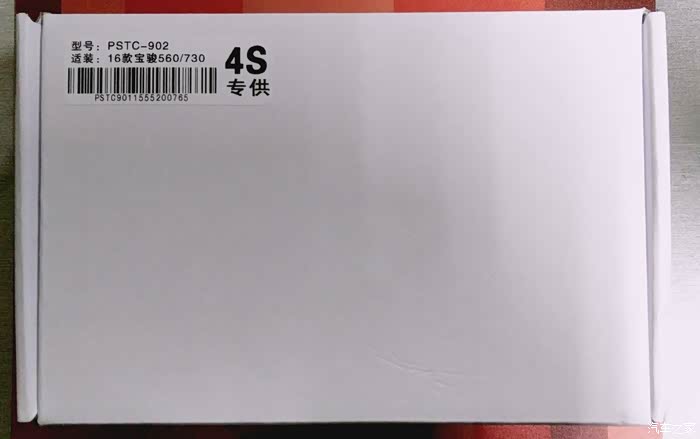

    这款导航模块已经过时了，现在是产品的全新第二代，功能方面优于宝骏560原厂高配导航模块喔，为什么这样说呢，听德哥慢慢道来。先看模块实物图吧。产品外包装有4S专供字样，其实4S安装的导航模块要价上千，商品都一个鸟样，说不定还没这款好呢。

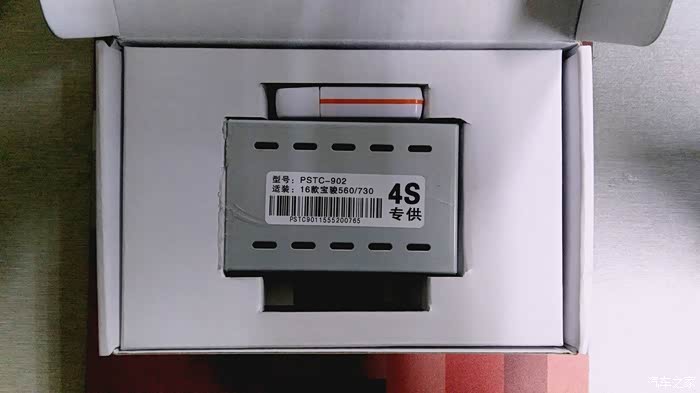

打开包装，迎面而来小巧精致的宝骏560专用导航模块

做工还是不错的。

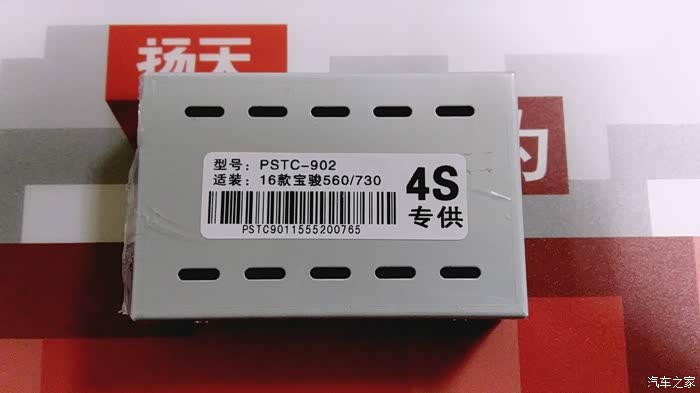

型号是PSTC-902，上一代产品是PSTC-901，各位车友买模块的时候要看清楚了！

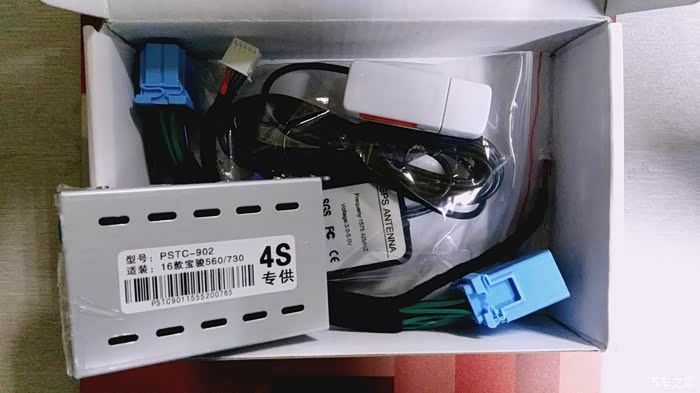

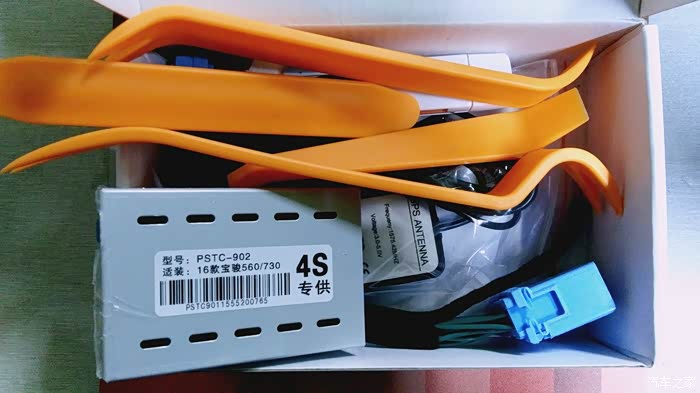

打开包装，其实不只一个模块，而是一个套装，内包括模块一个、多功能读卡器一个，8G的SD卡一张（内含凯立德程序+地图和固件升级包），安装说明书一份，当然还有视频安装指导呢！

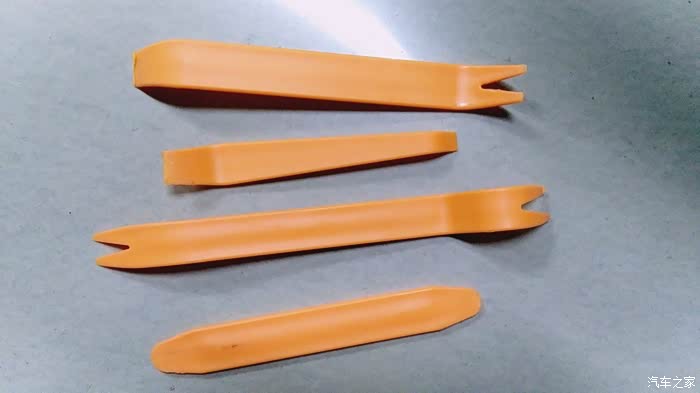

最重要的是，商家无条件送了翘板一套共四个，这个很重要啊，不是一般的工具可以翘开宝骏560的中控面板的。

德哥放大了图，让车友们看清楚些，不同的翘板用法不一样，实际使用中，要多灵活应用。

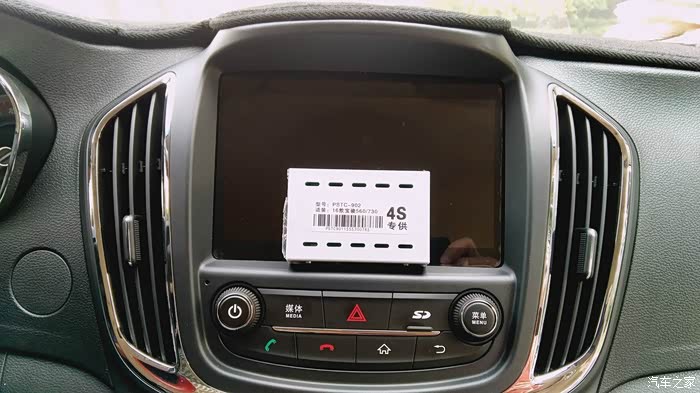

准备开工了，拆面板一定要做个留念，虽然很相信自己的动手能力，但万一面板被玩坏了，我可以抱着她原来美丽的照片哭，哈哈。大家看，这是没动之前的面板，做工很到位，不用翘板用手肯定是翘不开的。

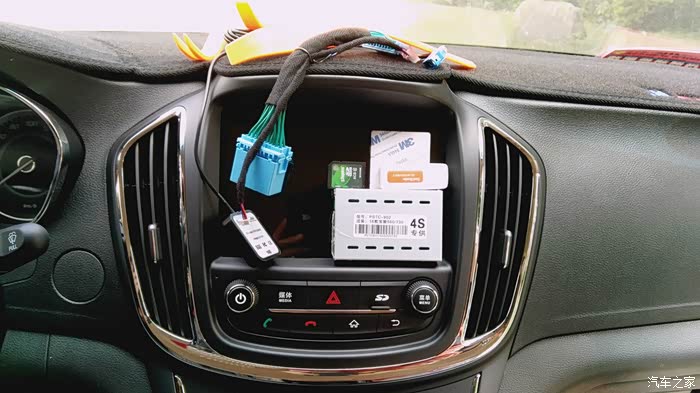

最后来个导航模块全家福，开工了！！！

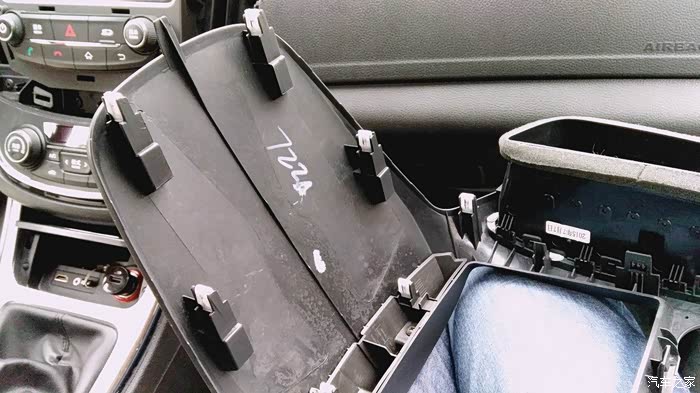

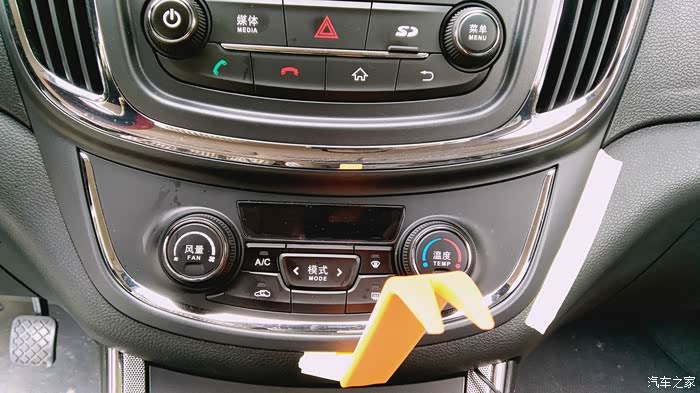

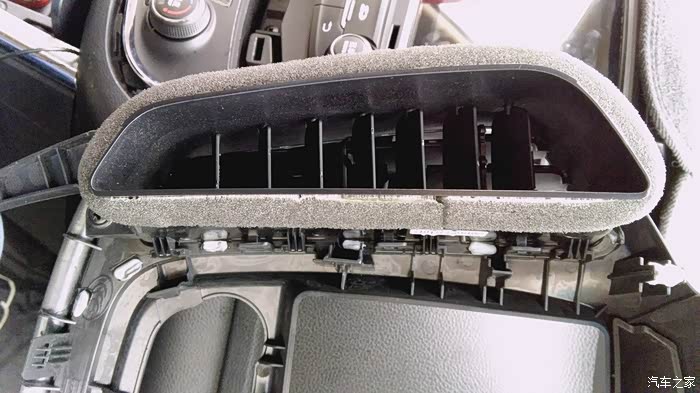

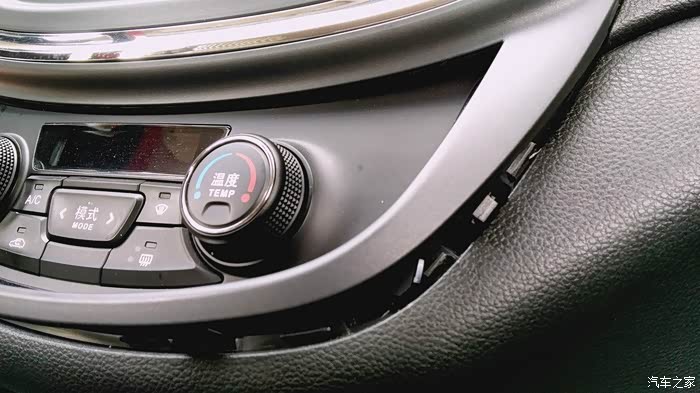

中控最下面的面板比较好搞定，轻轻用翘板一翘就开了

从下面开始用小翘板把卡扣翘松，记住是只要翘松就行了，如果完全翘开，肯定会伤到中控塑胶边的，那些卡扣都太长了！

然后用废的书撕些纸，要垫厚实一些的纸，以防面板被翘花，怎么翘，不用德哥教吧，肯定面对着你的方向用力，记住是一点一点的翘，不要想当然会一次性翘开的。

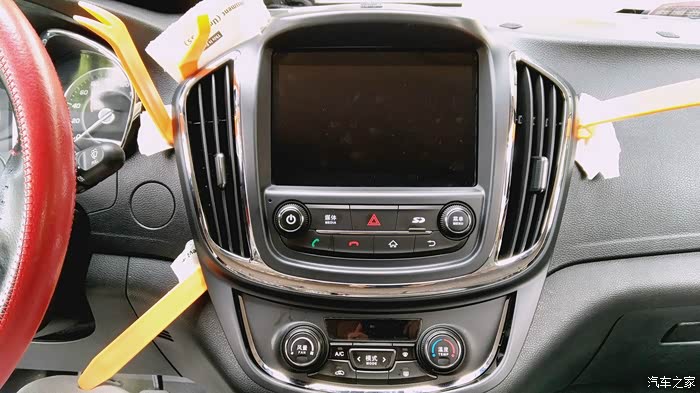

翘面板的时候，四周可以粘一些双面贴，看上图，这很有效的保护好了面板不被意外损坏。翘面板确实是个技术活，不能用蛮力，翘棒也不要用法不对，都使巧劲就好了，面板下方翘松就翘面板的上方，然后是翘中间的卡扣，最后是左右两侧的卡扣，感觉所有卡扣都翘松了，用力把左右两侧的卡扣翘大些间隙，然后带上手套，你懂的，那是为了防止手被割伤！双手慢慢伸到左右两侧的缝隙里，以能使到力为准。这里也可以找人来帮你，把左右两侧的翘板固定住，以防你使力的时候，间隙大了，翘板掉下来！好了，德哥只能教到这里了，双手带好手套用力拉吧，要爆发力那种，先试一两把车，不要第一次就暴力拉，觉得面板可以承受，就再加力，听到呯的一声，OK，面板就这样下来了！

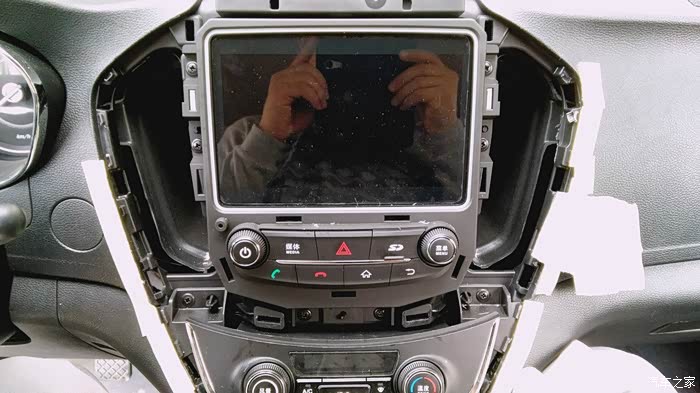

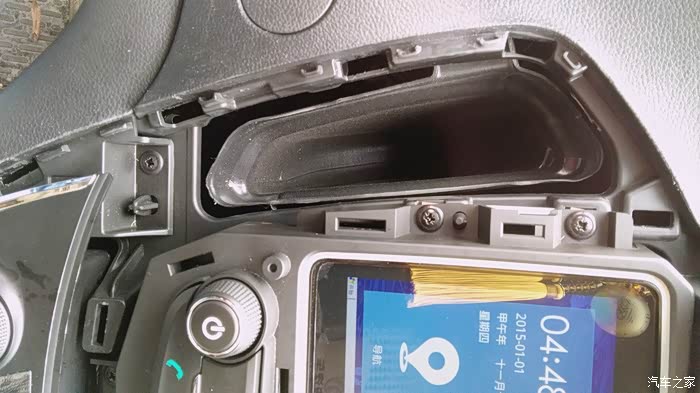

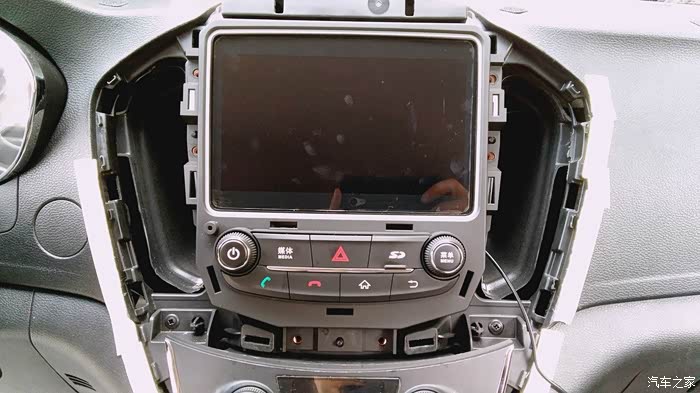

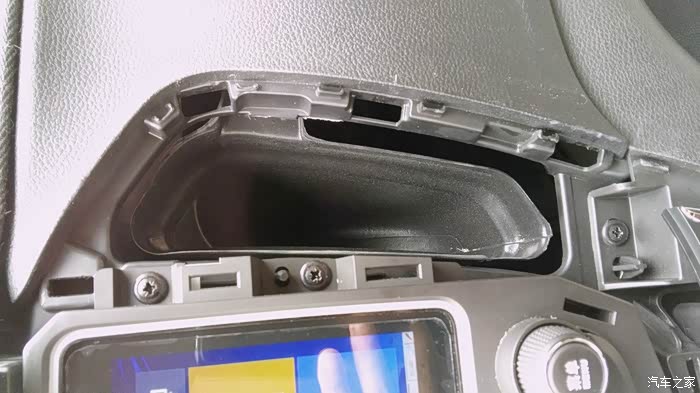

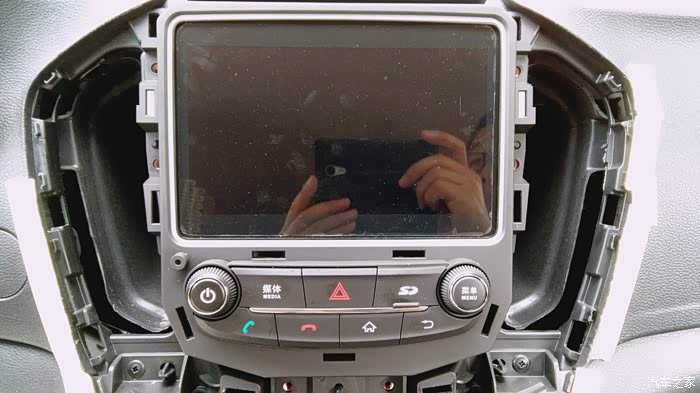

拆到这里，已经完成一大半了，就是面板难拆啊，其他都不是一个事，现在拆下六颗固定中屏的螺丝，记得保存好螺丝哟，不要最后要恢复螺丝又不见了。

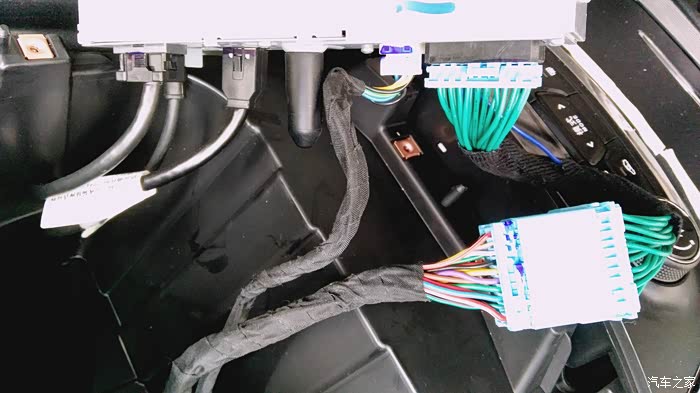

好了，轻轻一拉，中控屏幕连设备都出来了，后面是连接线，用手机拍下来，或者你自己记住连接的方式。

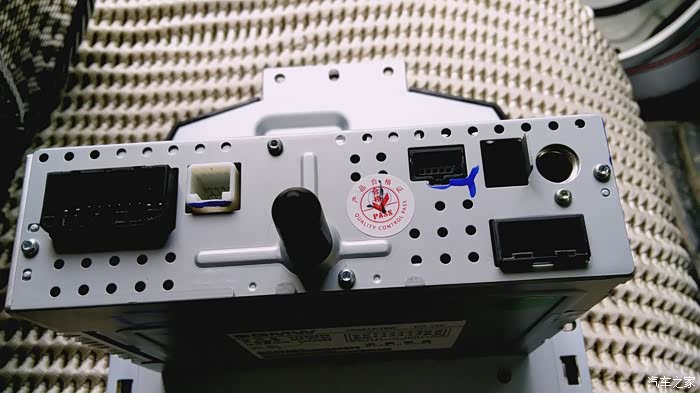

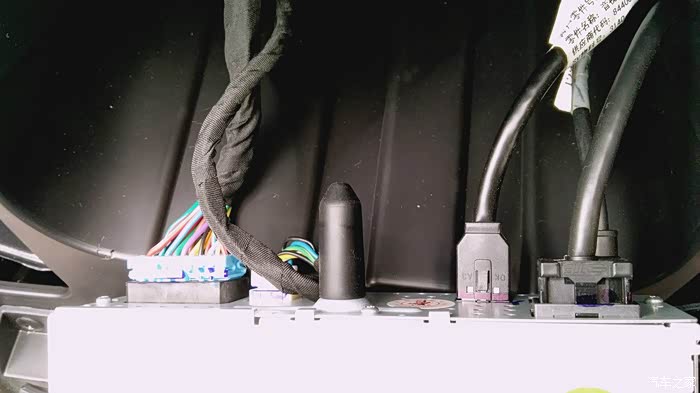

德哥给张特写吧，其实就是五个不同的接头。

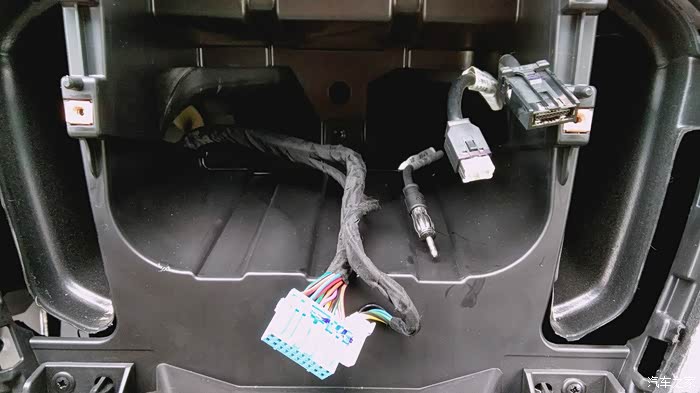

记好了，就开始拔线了，全部拔掉。

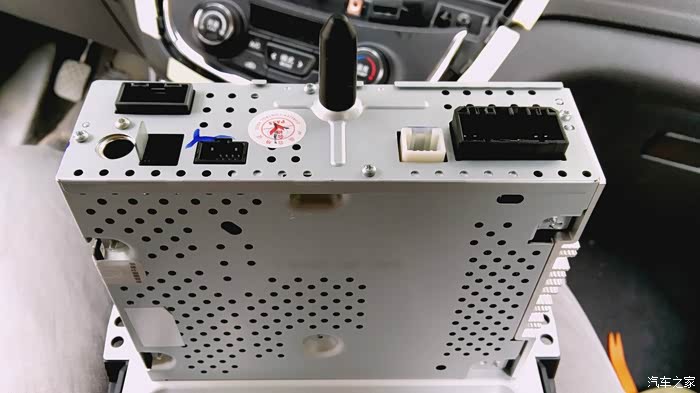

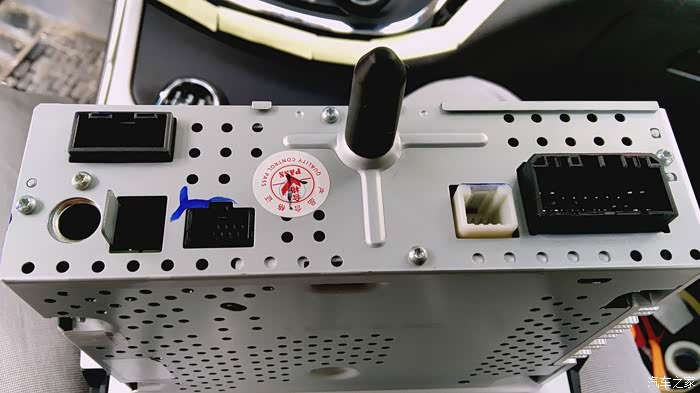

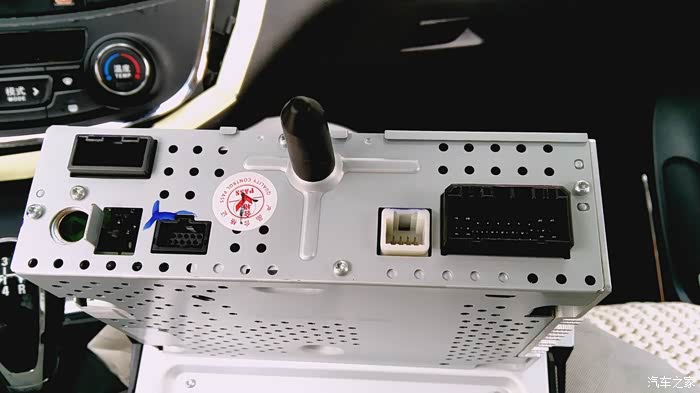

放大来看看后面的连接口

不同角度来几张图

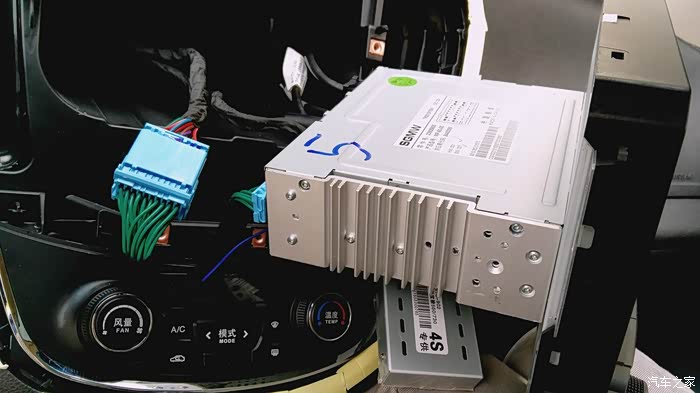

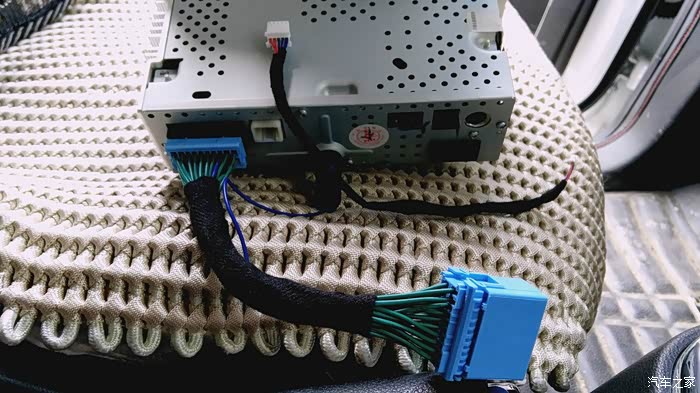

好，现在试下转接线（导航模块包装里带的）见下图，没有问题。

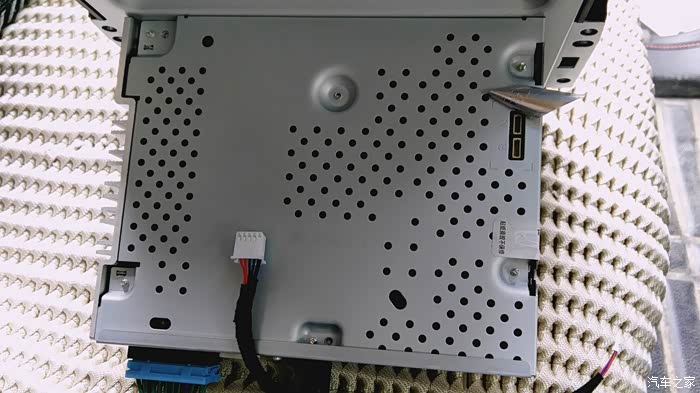

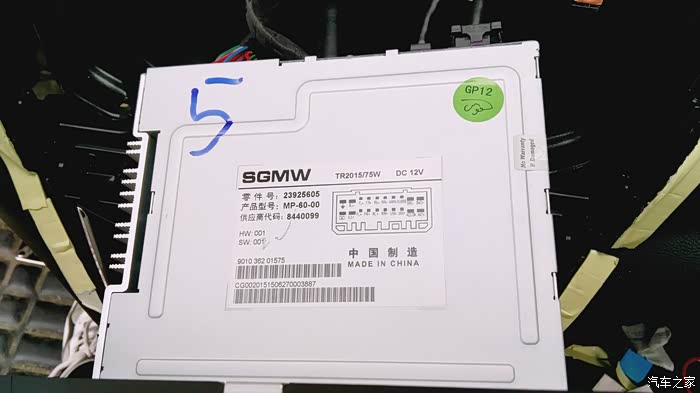

翻过中控设备背面，推开如下图的封纸。

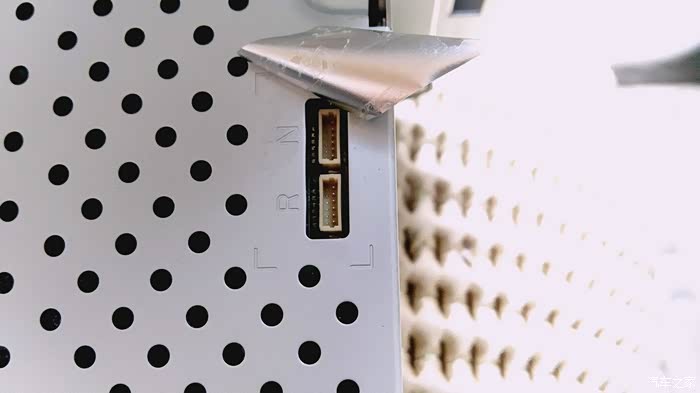

看到没有，有R和N

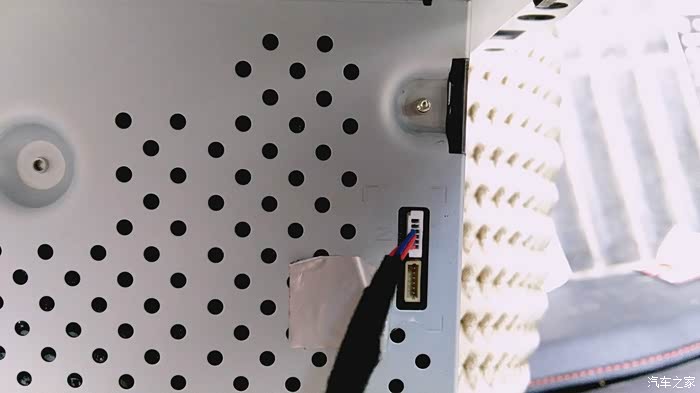

如下图所示，把线接到N上。

整体连接线如下图

用包装里的３M粘块把导航模块粘到中控设备背面（因为前面没空间，只能放在设备背面！！！）

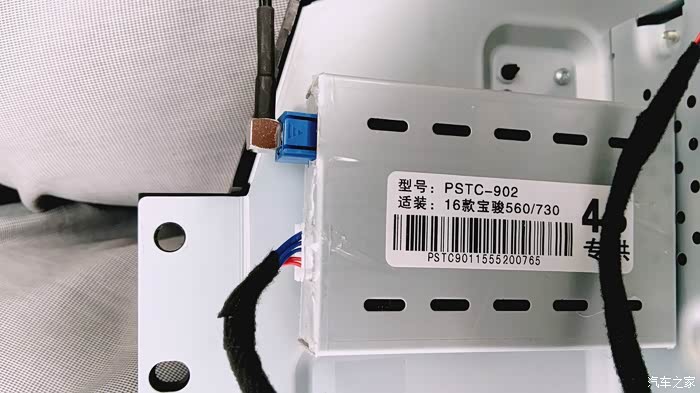

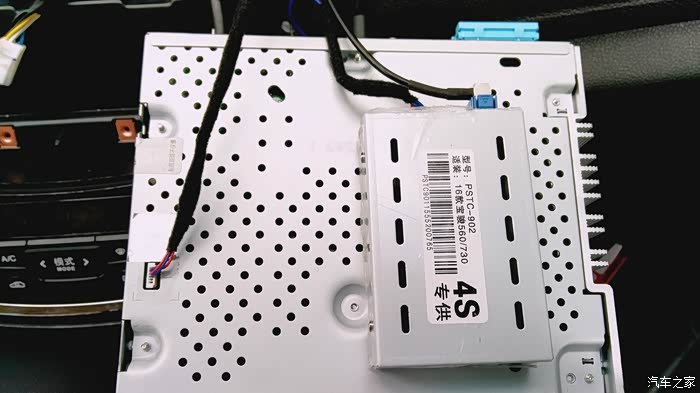

德哥准备粘到这个位置

把线都连接好，如下图。

德哥这个时候不马上粘上3M胶，主要是为了测试看是否安装到位。

把手套箱拆了，然后把GPS天线从手套箱里穿进来.

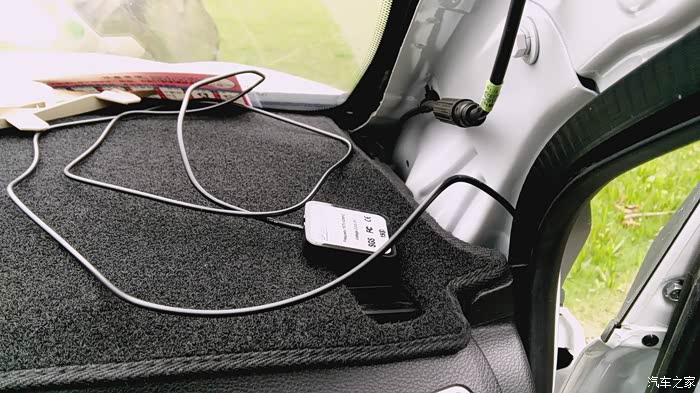

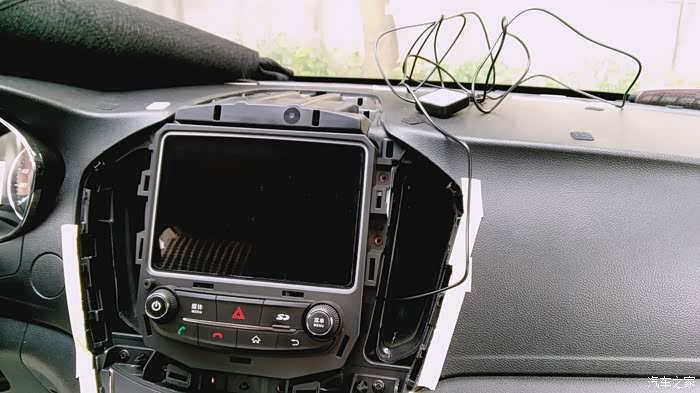

德哥先把GPS天线扔到中控上，测试好了再安装。

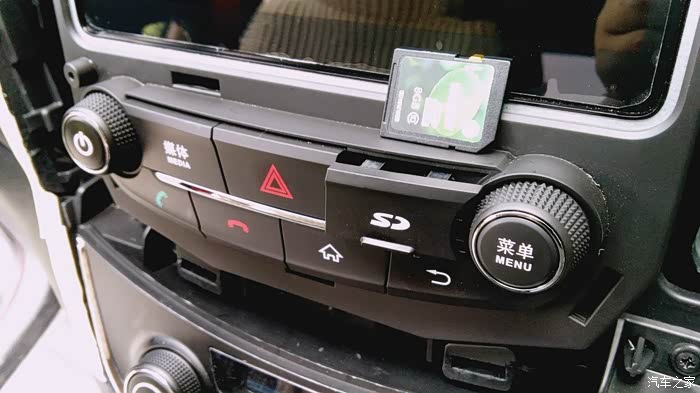

把SD卡放入SD卡槽，我们准备开始升级中控的固件了！！！钥匙打开ACC状态即可，就是R把车钥匙拧一下，启动车的电源。切记，升级中控固件车千万不要熄火断电，否则中控都有可能报废了！

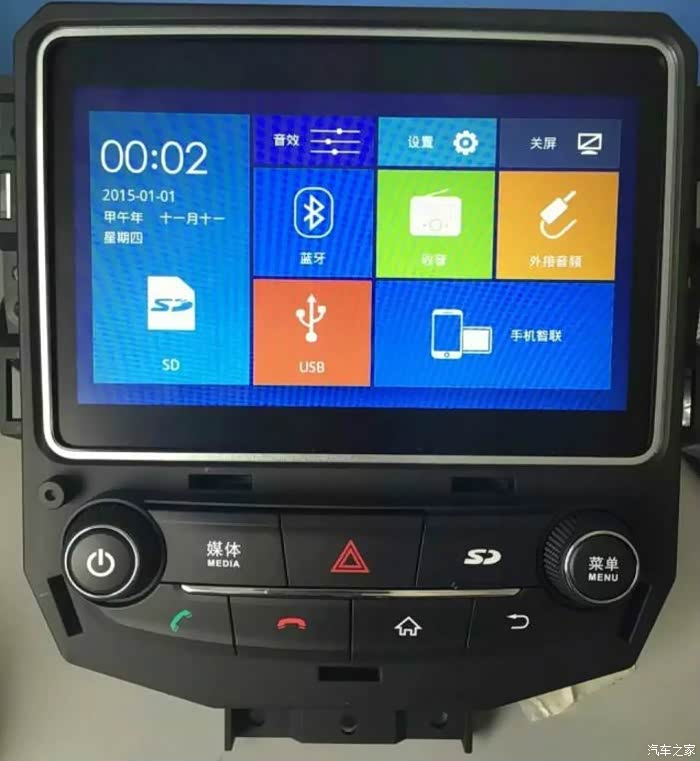

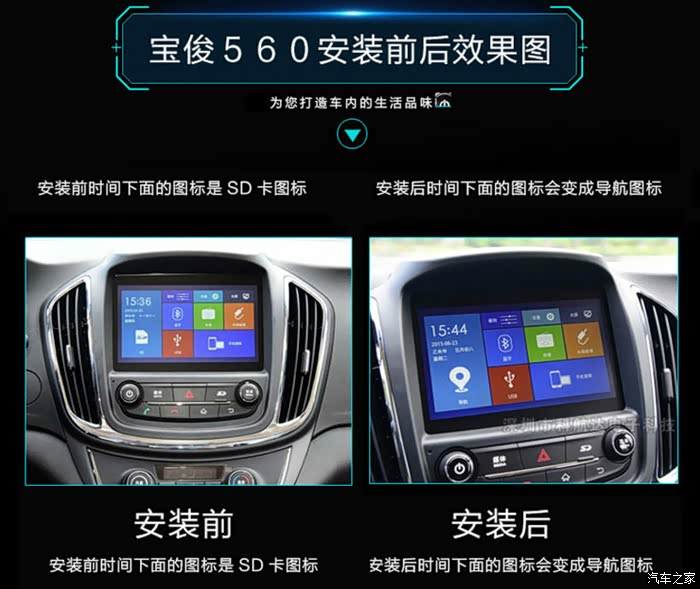

开始升级成宝骏560高配的固件了，也就是通常人们所说的刷机，没升级之前，宝骏560中配是这样的，如下图，有大大的SD图标，当然可以直接用SD卡放音乐或视频，这也是中配宝骏560的优势之一。

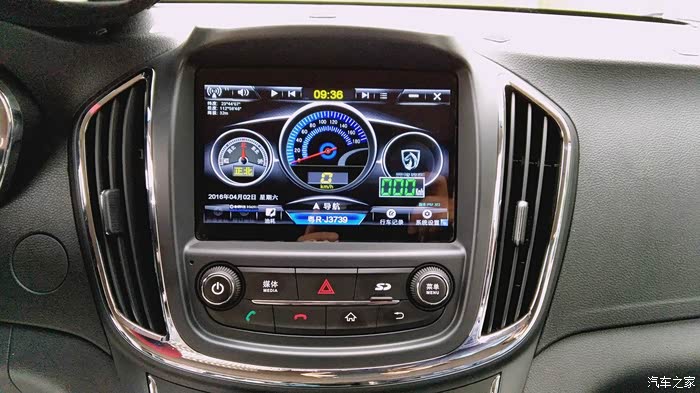

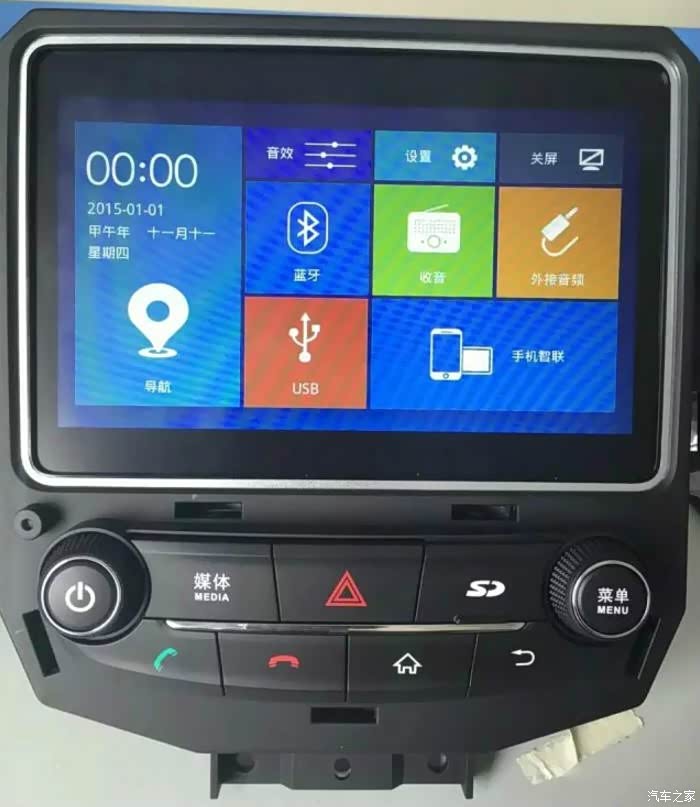

那么升级成功成高配固件后，就变成导航图标了。

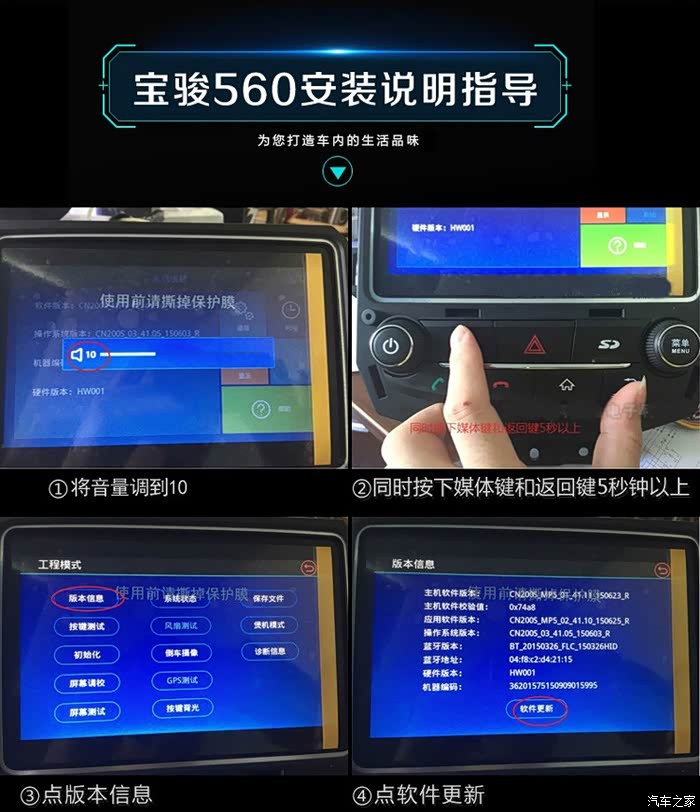

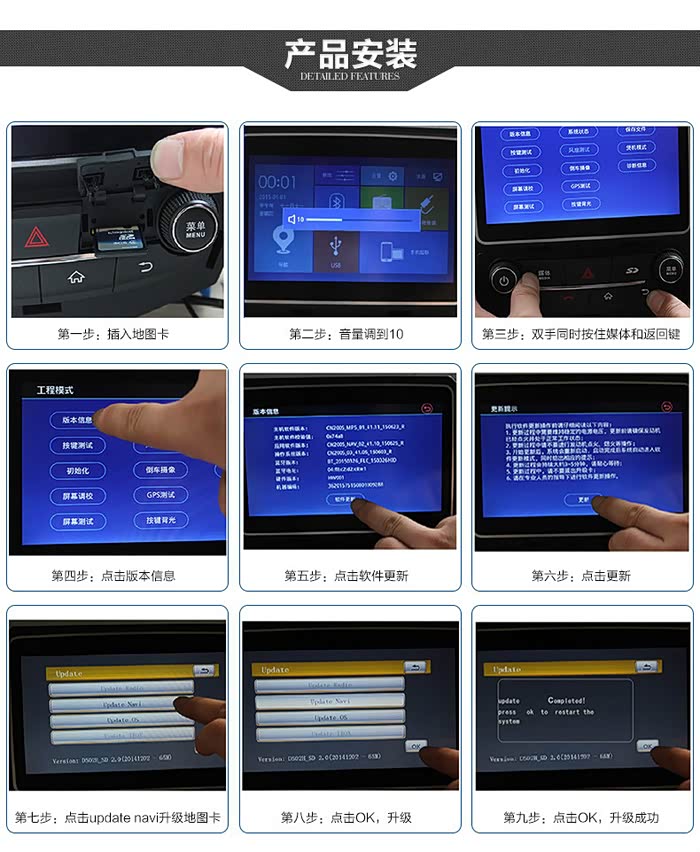

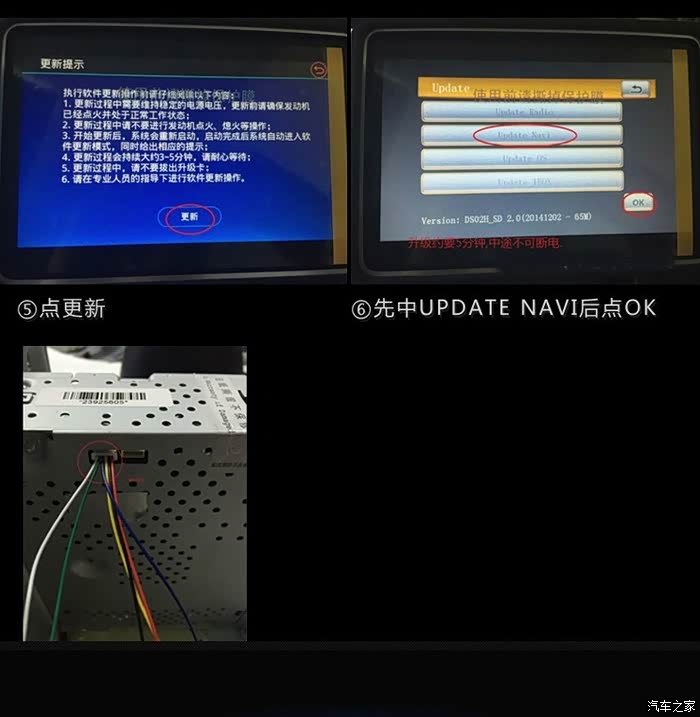

升级过程也很简单，按图做就行了。

其实最重要的是升级的时候车不能熄火断电，其他都是更简单不过的事了，升级的过程就是等一个字，也不久吧，就五分钟。升级完成后，如上图所示，屏幕中SD变成导航图标了，即升级固件成功了！

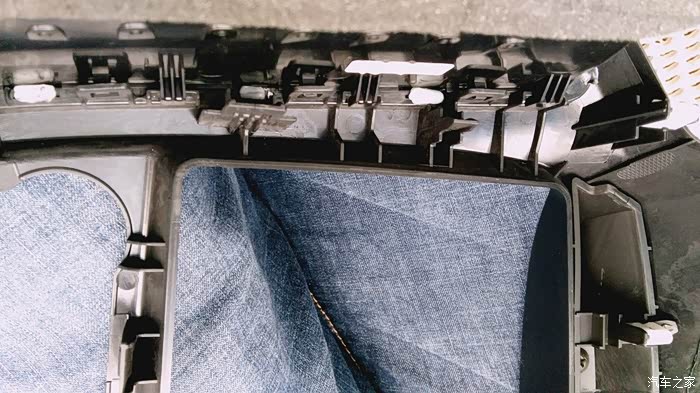

中控左卡扣区

中控右卡扣区

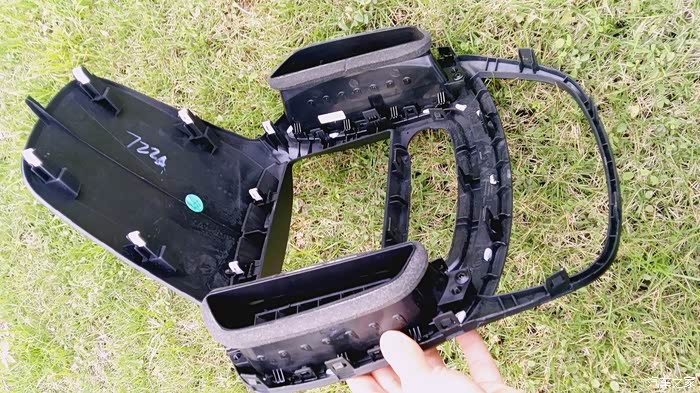

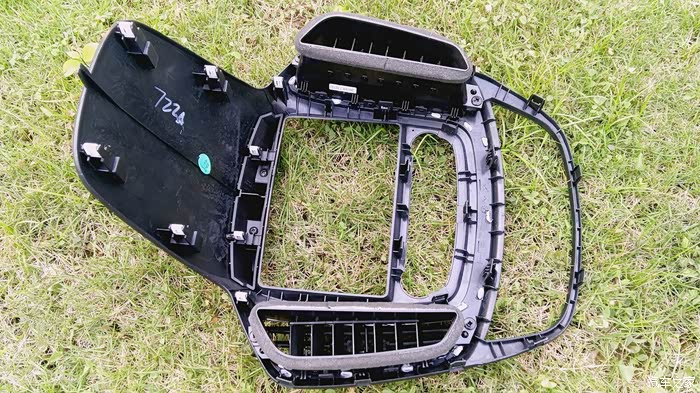

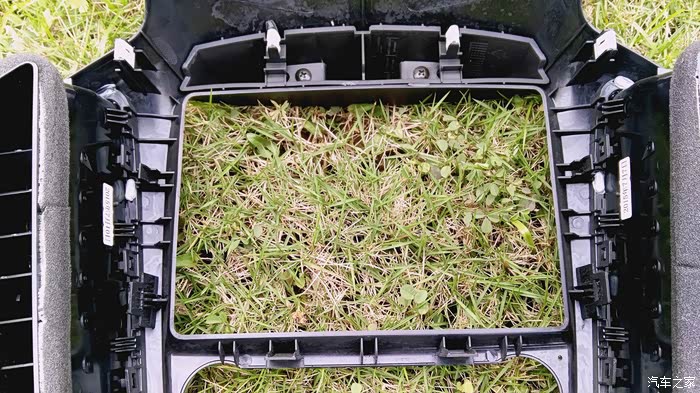

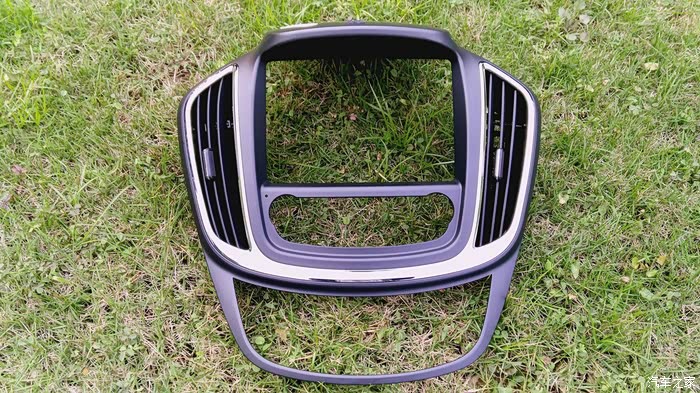

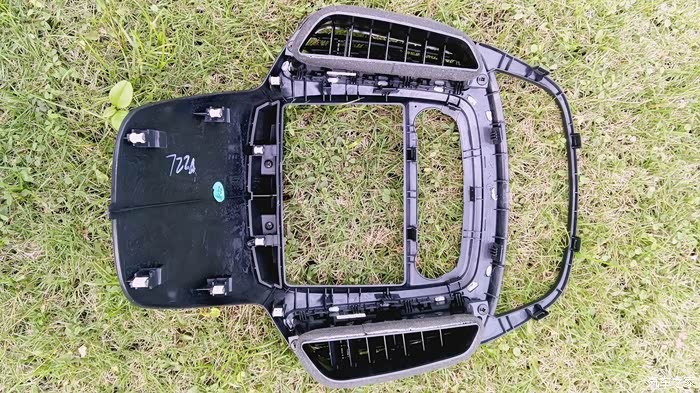

面板整体结构

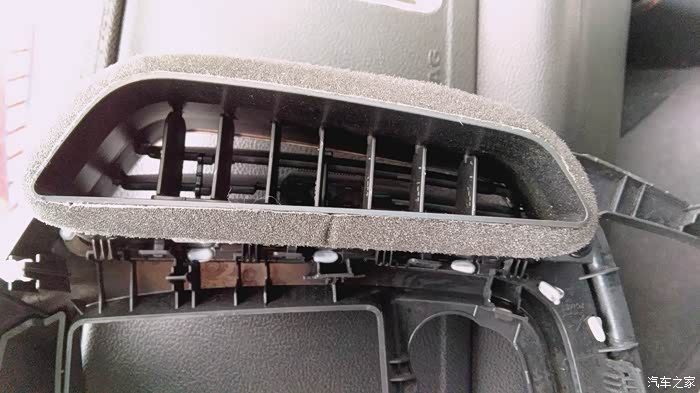

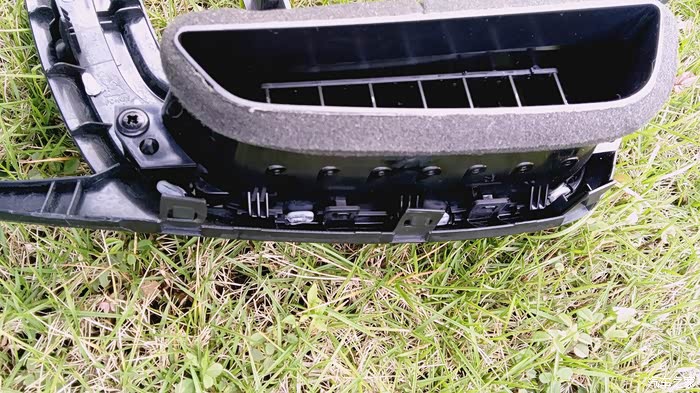

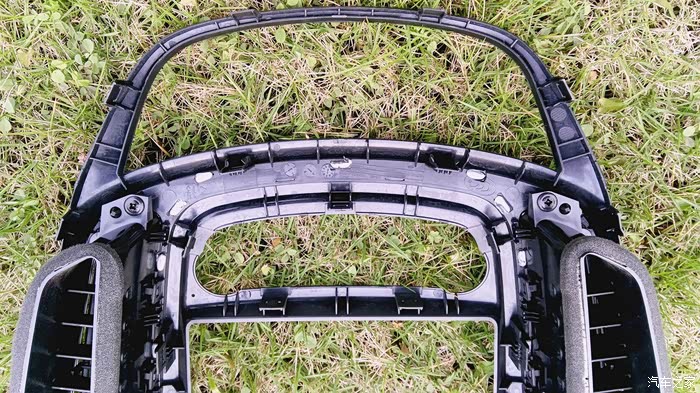

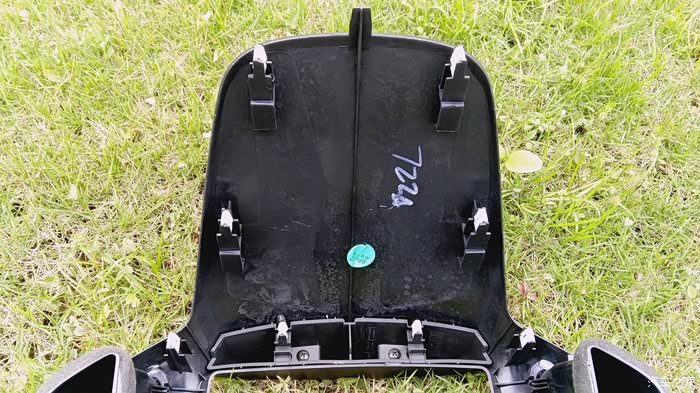

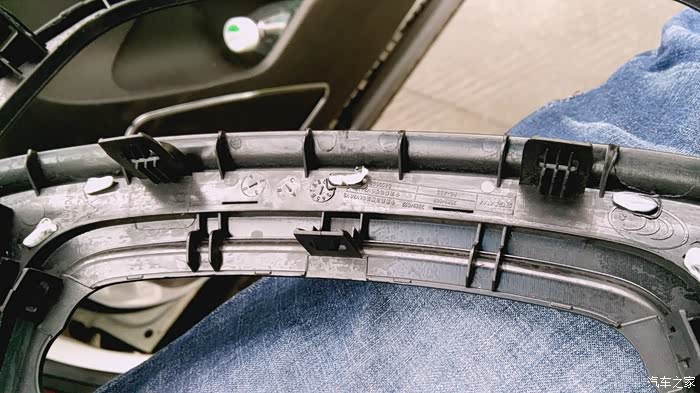

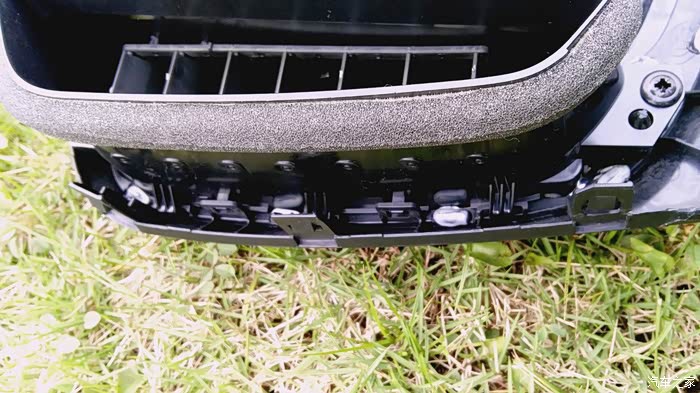

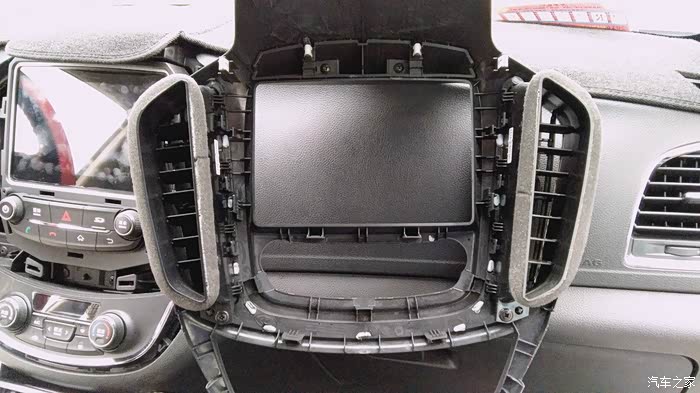

顺便让车友们仔细看看中控面板的结构，多看多学习

卡扣就是这么牛

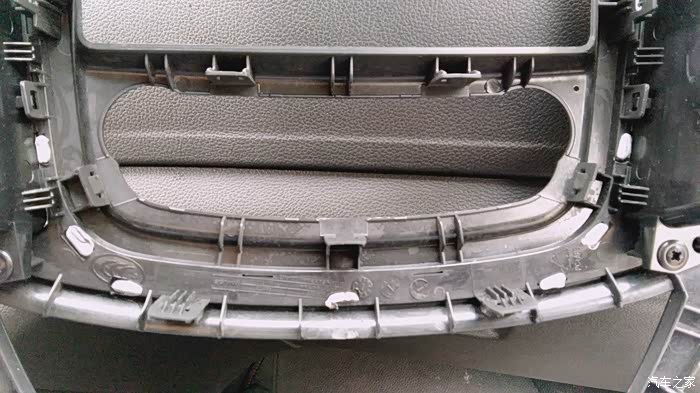

上面的卡扣还好翘，虽然看起来恐怖

侧面

另一侧面

整体

整体２

正面

再来一次

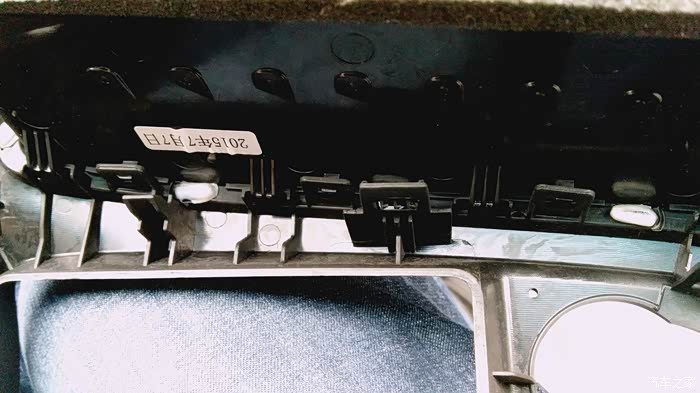

卡扣１

卡扣２

卡扣３

整体１

卡扣４

卡扣５

卡扣６

想到中控拆一次不想再拆第二次了，还是把导航模块多加固下吧。

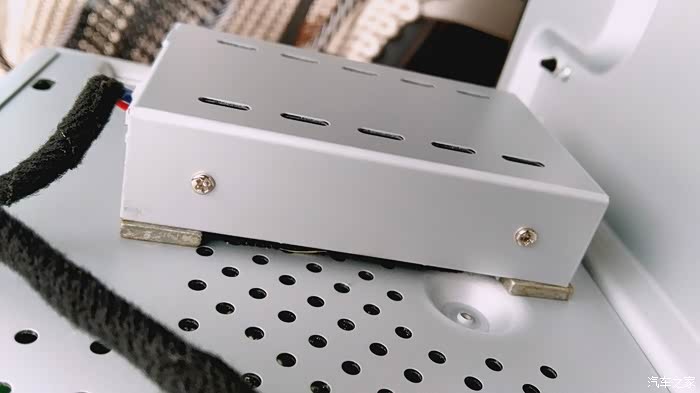

ＬＯＯＫ，四个角垫上最厉害的玩意，强磁！！！！！！！！！！！！！！真是拉都拉不下来！！！

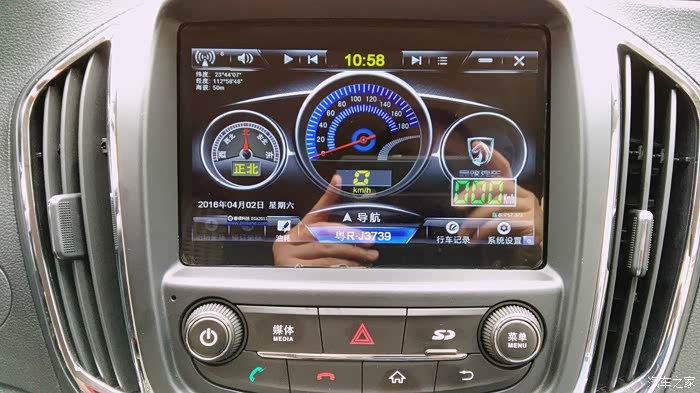

恢复面板，开始测试善领一机多图了，正常启动善领DSA！测试一机多图完美！

拆中控用时一个半钟，没一处损坏，赞自己的动手能力！

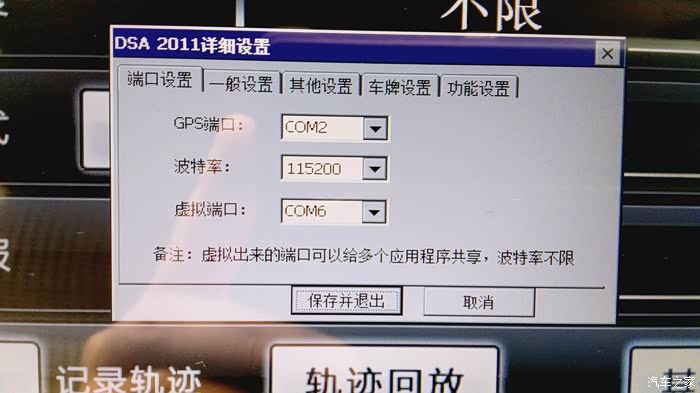

德哥说这款导航模块为什么比高配原厂的模块还要好呢，这个就是原因，根本不需要破解释放端口，直接用COM2端口即可使用。至于什么凯立德等等，复制到卡就能用了。

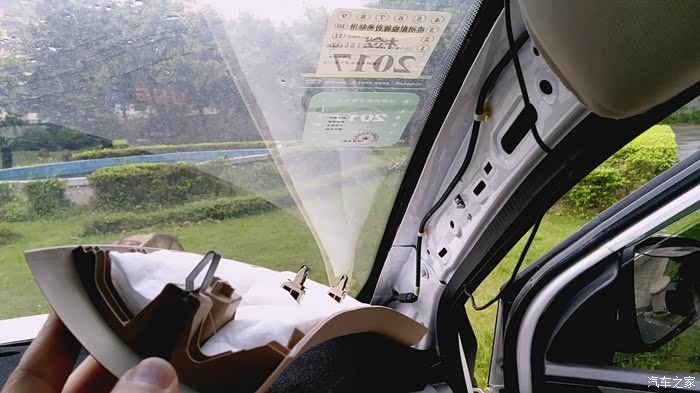

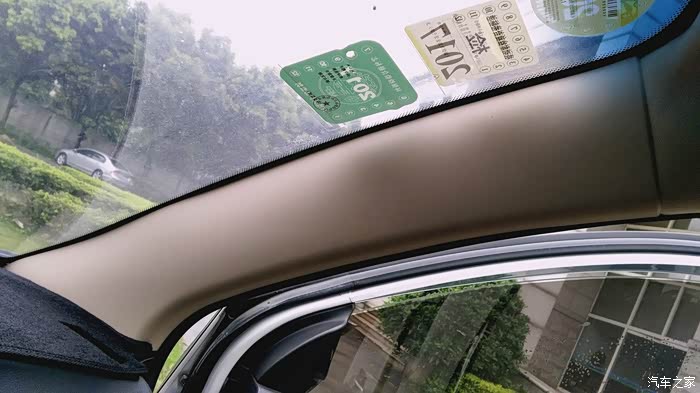

测试没有问题，收星也正常，虽然放在手套箱都可以搜到8颗卫星以上了，为了美观，还是把GPS天线安装到右边A柱吧。这个A柱很容易拆，用手稍微用力一掰就开了。

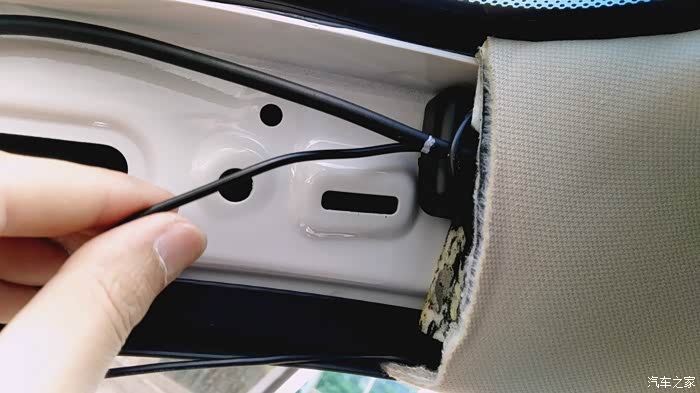

看到那条细的黑线了吗，那就是德哥原来安装的360行车记录仪的电源线。

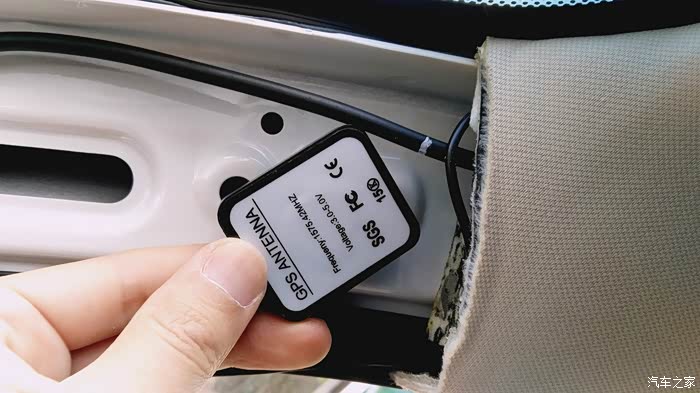

准备把GPS天线放到这里，塞进去，还比较紧，塞好正好卡住，这上GPS天线本身就是强磁，已经和车结构相吸融合了。（后面发现A柱这里搜星效果不好，被钢结构影响了）

准备好扎带和剪刀。

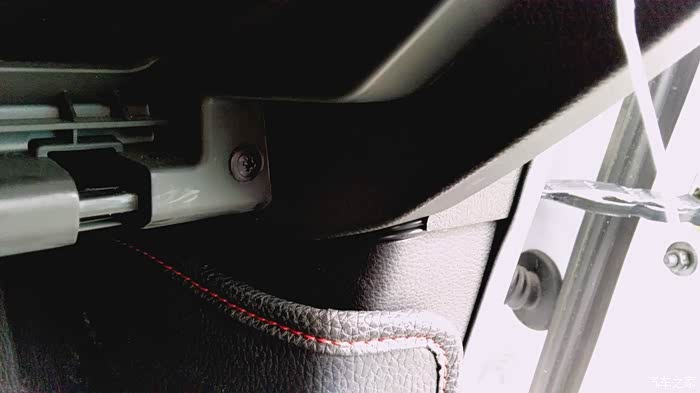

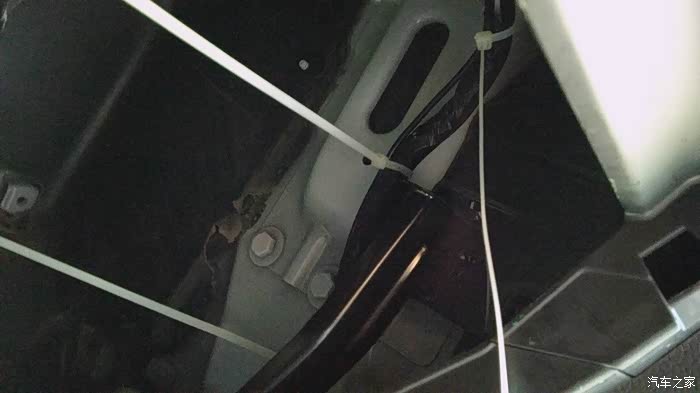

把手套箱下方的GPS天线扎紧

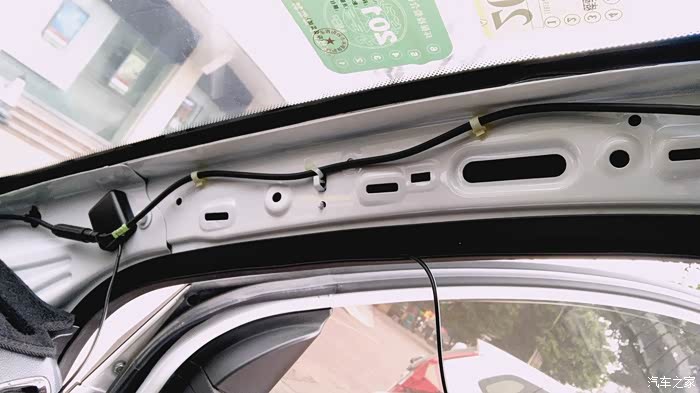

从侧边过来的线，也扎紧

同样从这个弯角把线走上去。

走到这里塞到胶条里就行了

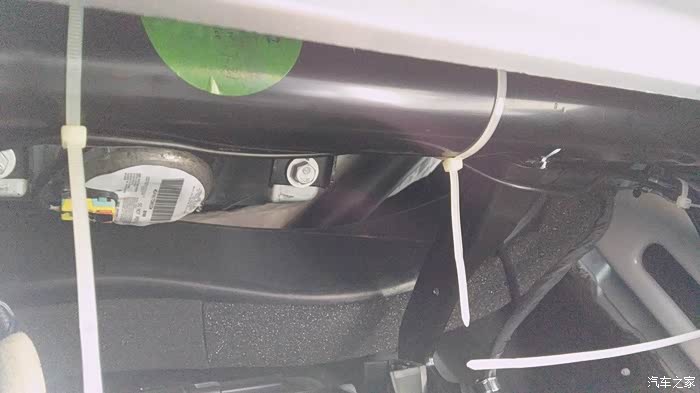

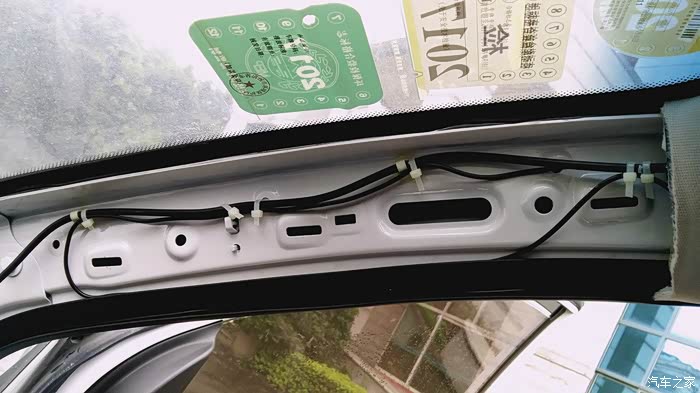

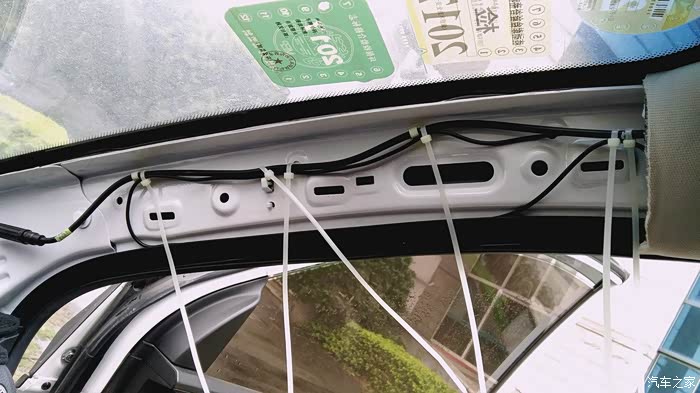

然后里面的线也用扎带全部扎紧

扎带的清理干净

测试了一会，发现搜星效果不好，马上再次拆开A柱，转移下GPS天线的位置，如下图，放在A柱靠前挡玻璃这里效果最好！

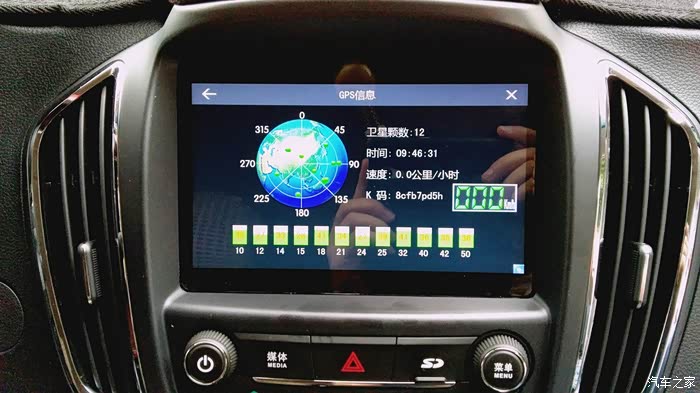

再次搜星测试，满星12个！

最后把A柱封板盖上，完美安装成功！！！

附上宝骏560中配导航模块的安装步骤说明书

附上宝骏560中配导航模块的安装过程

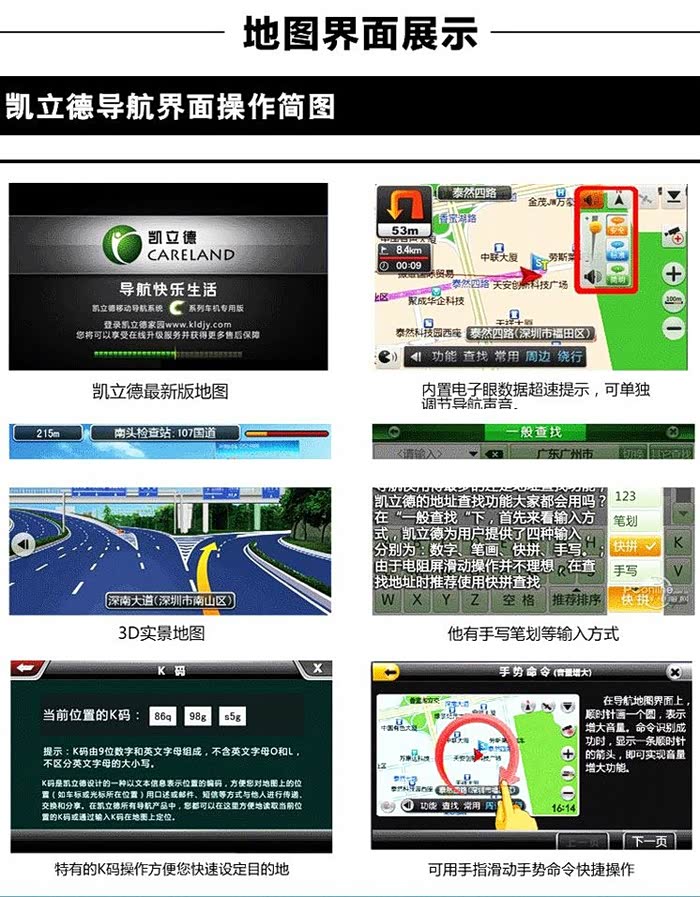

最后安装完宝骏560中配导航模块后，你可以应用凯立德导航，善领DSA一机多图，高德、道道通、图吧、美行等导航应用，当然也可以一键启动最新的亿连程序。

德哥还在安装中录制了视频测试，以供广大车友们参照、指点！

德哥优酷自频道：

http://i.youku.com/u/UMTU0MzU2NzA4

宝骏560中配加装导航模块测试全过程

宝骏560中配加装导航模块后使用端口释放设定测试幽风的一机五图懒人版全集
