自己动手改装音响，换喇叭，加功放（完结，图多，慎入）

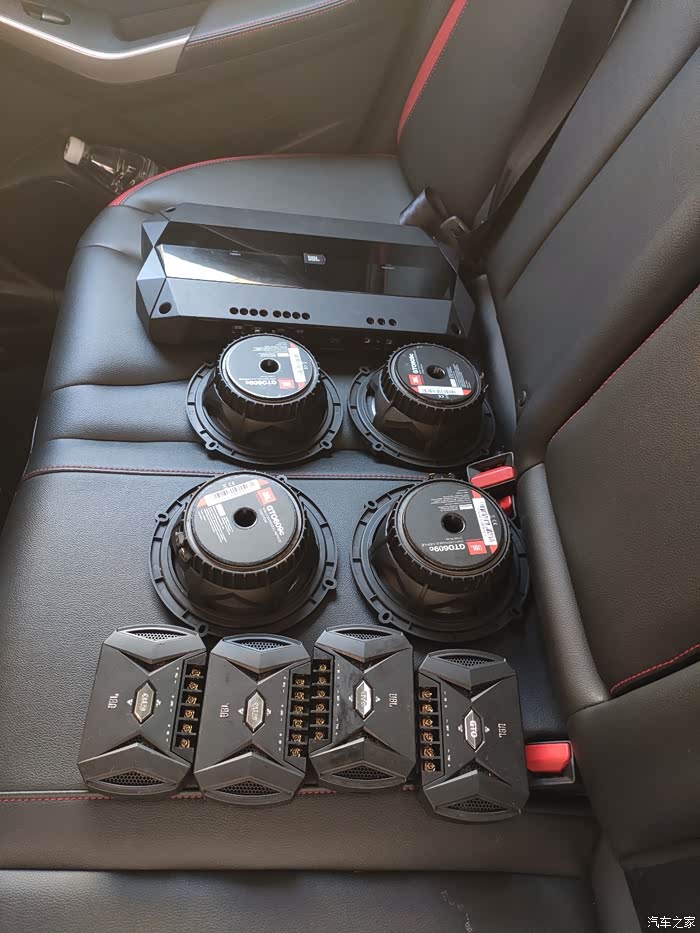

今天的主角，两套JBL GTO609C喇叭，一台JBL CLUB 704功放主机。

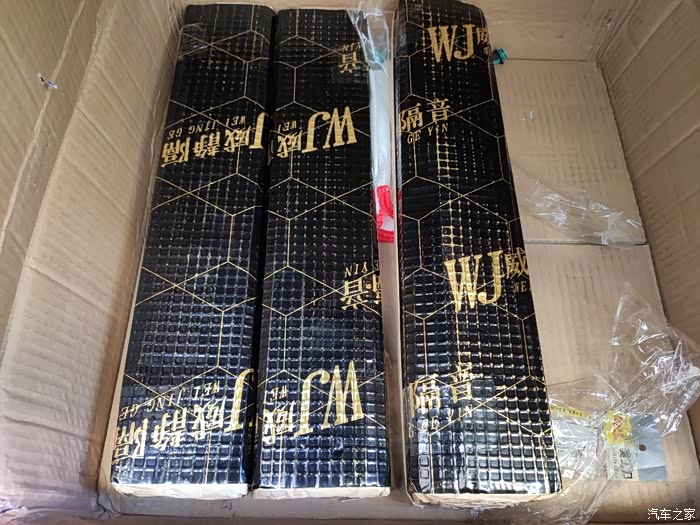

自己淘的隔音止震板，四卷，刚刚用了一款，忘了拍照片了，一米六一卷，一卷一个门，双层止震。

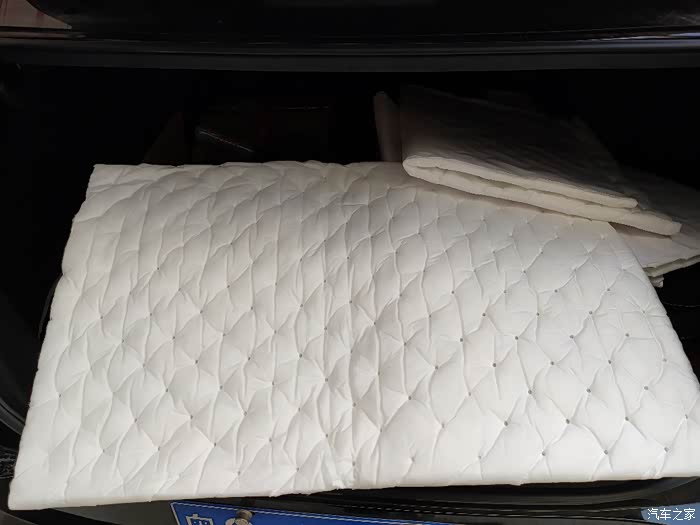

还买了四块隔音棉，准备做三层隔音。两层止震板隔音，一层吸音棉隔音。

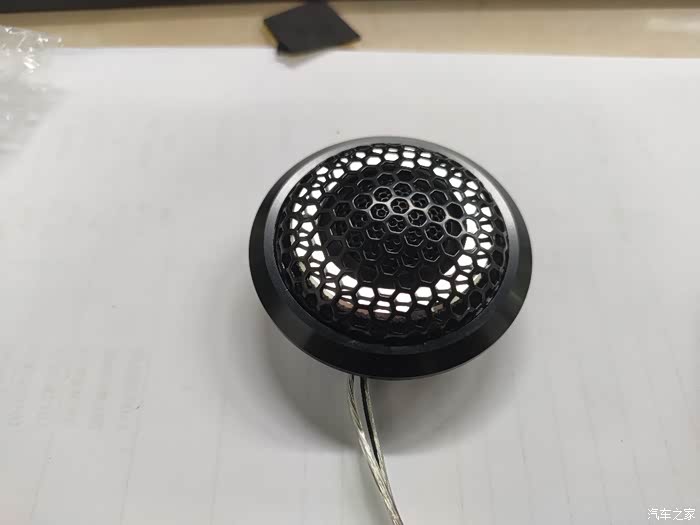

我买的高音喇叭金属外壳，GTO 609C自带的外壳不好看，这个已经把高音喇叭装进去的效果图。

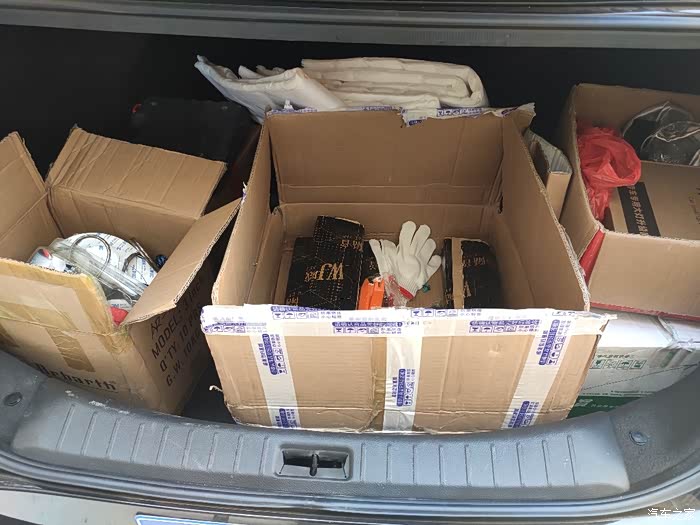

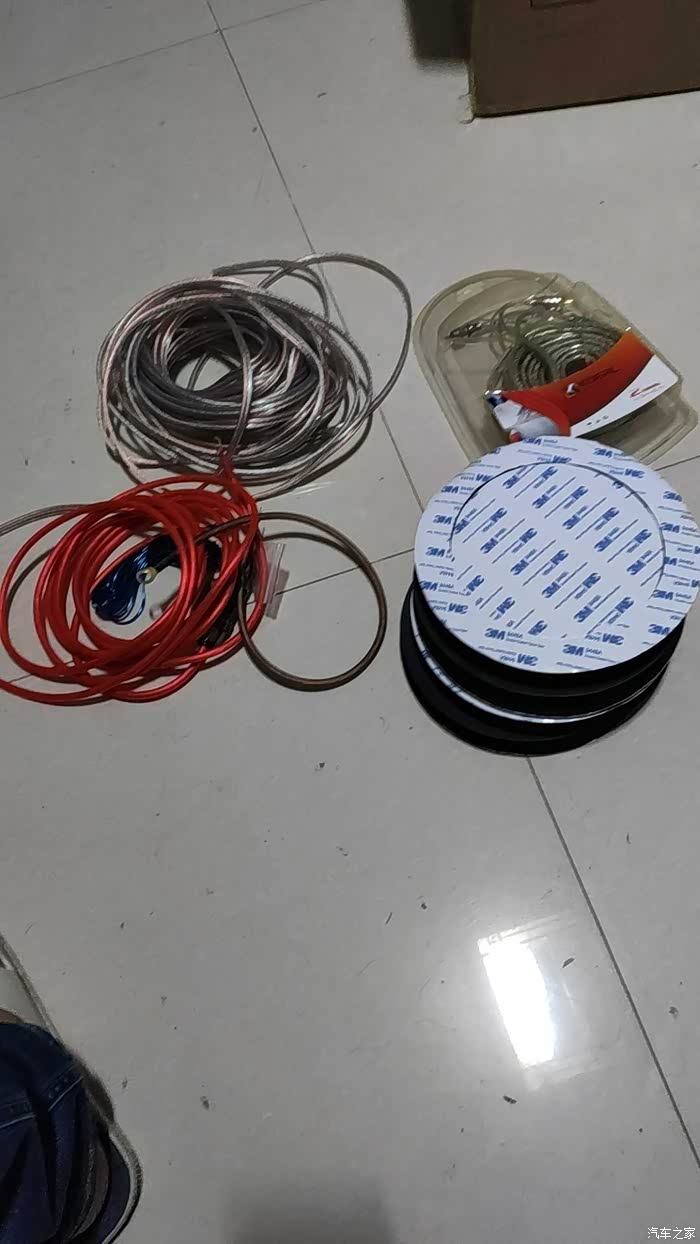

满满的一箱配件，金银喇叭线，8GA功放电源线，纯铜音频信号线。

8GA电源线，配了个60A的保险管，金银喇叭线，音频信号线，喇叭美音圈。

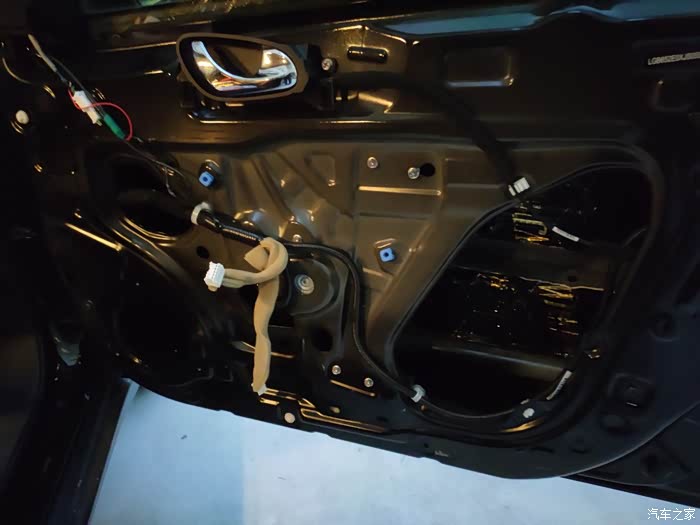

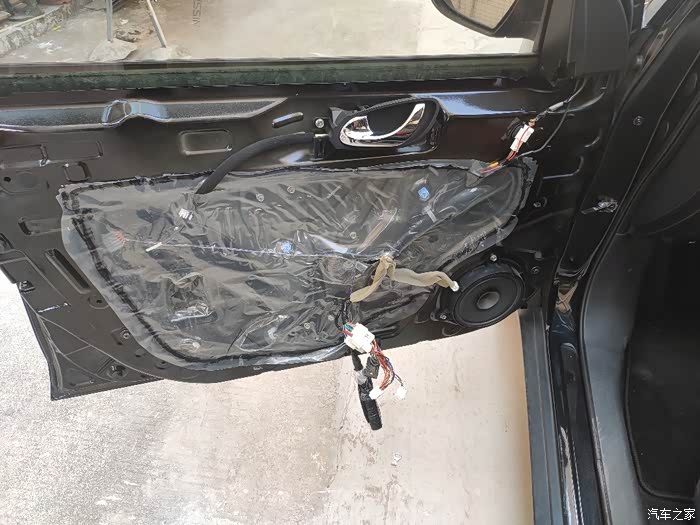

万事俱备，今天开工，先干主驾驶位门板，去掉这个透明塑料纸。看上面还挂着自动升窗器，去年自己装的。

里面铺上一层止震板，这个止震板要切成小块，不然塞不进去，也贴不好。

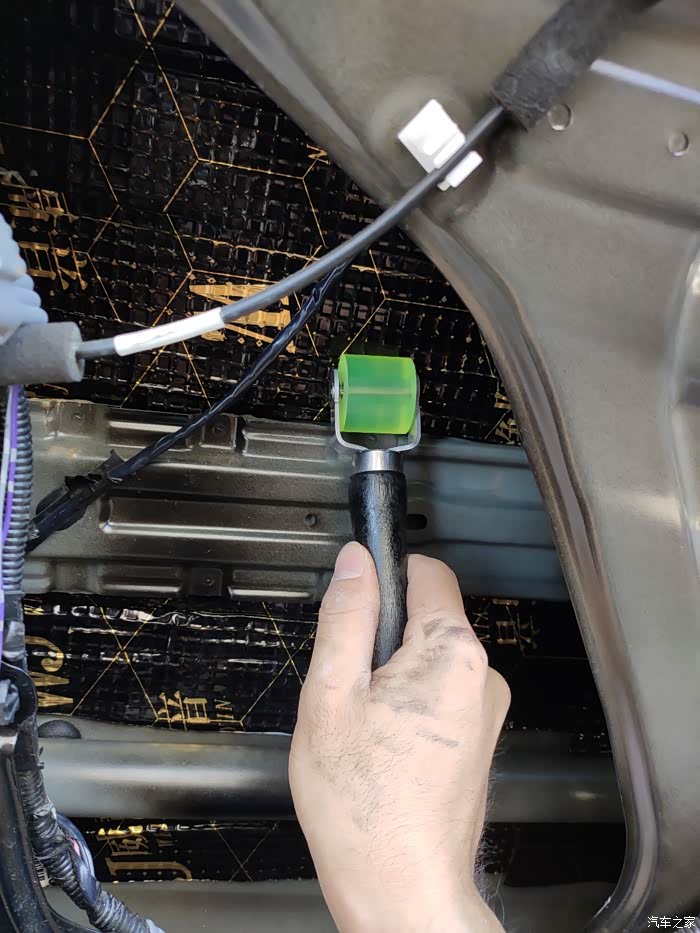

贴完了还要用滚轮按压和用手按压，一定要压紧，不然就白做了。天气冷了，有条件可以用热风枪吹一下，增强粘性。

干活的人容易受伤，这里提醒一下，切割止震板要小心，止震板表层的铝箔很锋利，轻轻刮一下就见红了。

最麻烦的莫过于穿喇叭线了，主驾驶位的门板有很多控制线，所以线束比较多，是最难穿的。不过还是让我穿过去了。

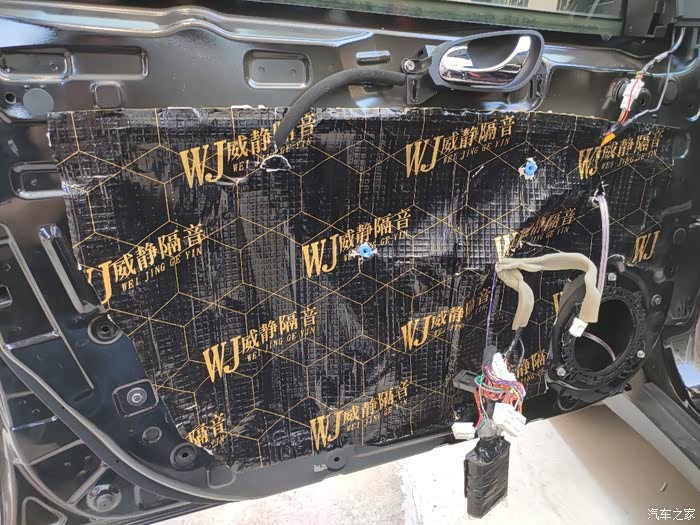

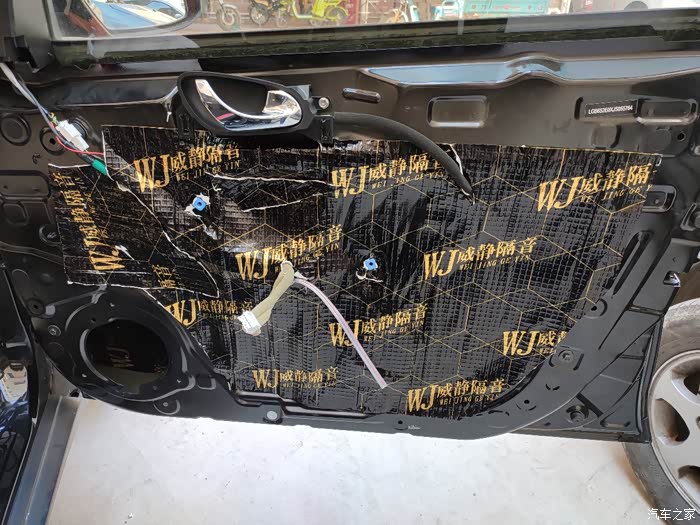

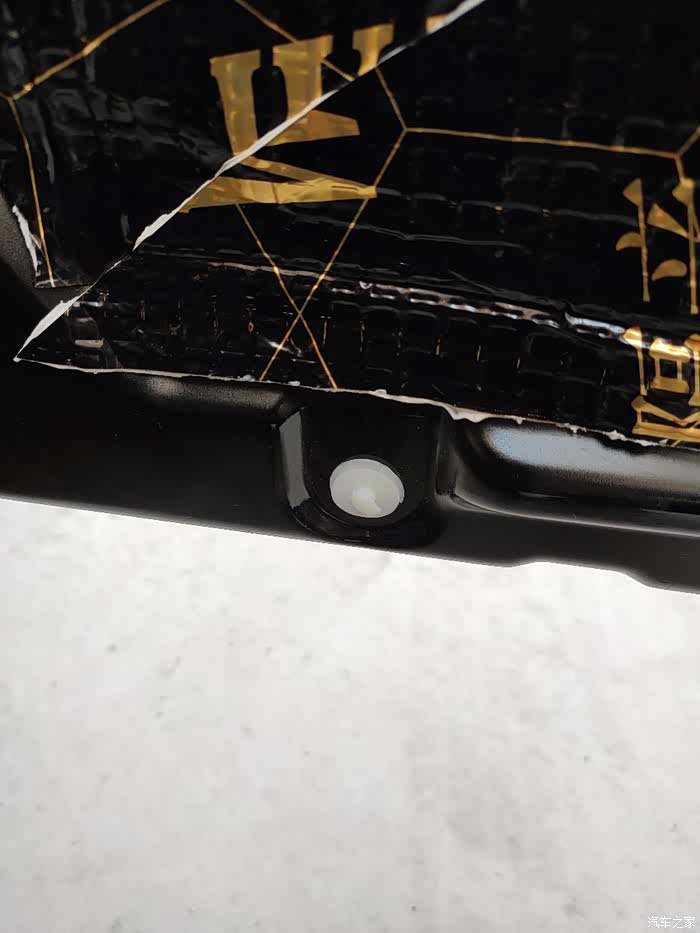

这是第二层止震板，貌似裁切还可以。切记要将原来的卡位和螺丝孔留出来，不然门板装不上去。去年装的升窗器，质量还行。

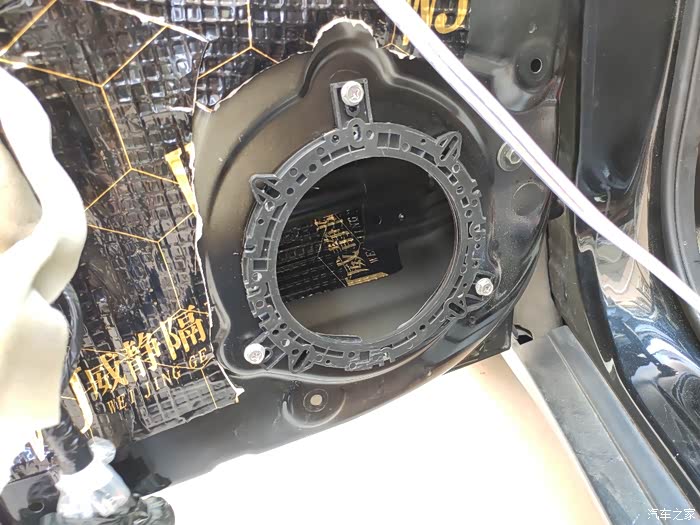

装上JBL的喇叭垫圈，这个之前没考虑到，有点不合适，勉强能装上去，现在马上补了两对专用的垫圈，还没到，先将就用。

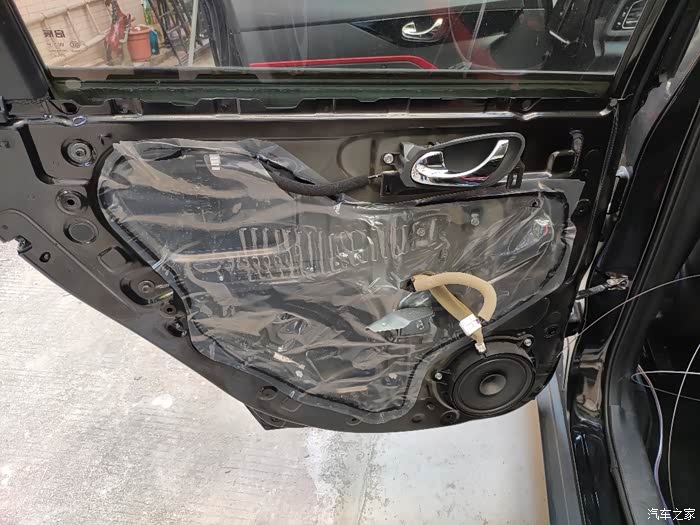

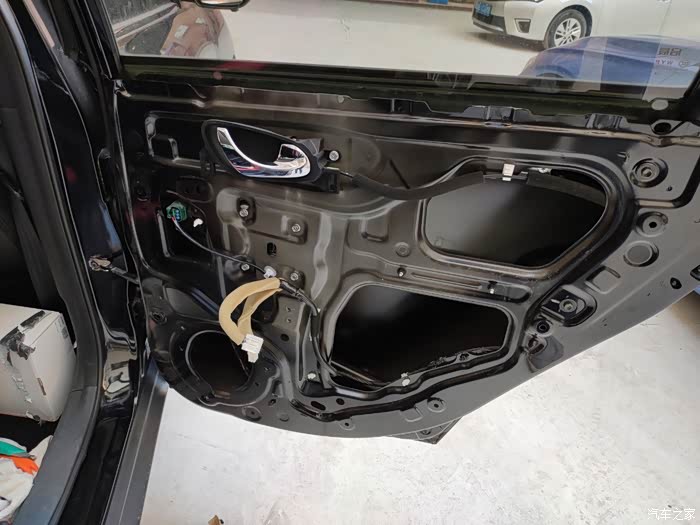

继续祸害左后门，国际惯例，先拆门板，后门就一个螺丝，然后去掉这层塑料膜。

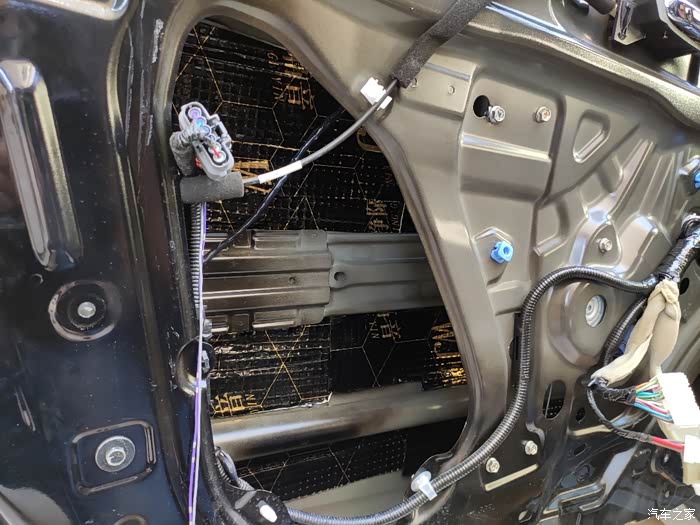

擦干净里面的灰尘，就贴上第一层止震板。后门比较好贴。

贴完第一层就要穿线了，我贴了第二层才发现忘记穿线了。

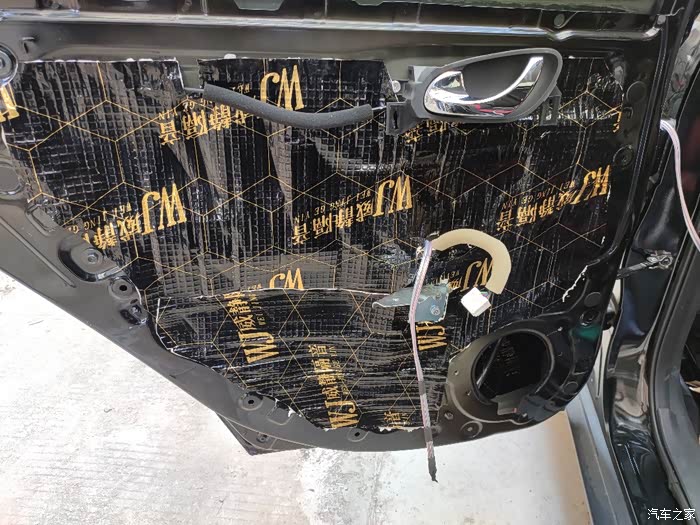

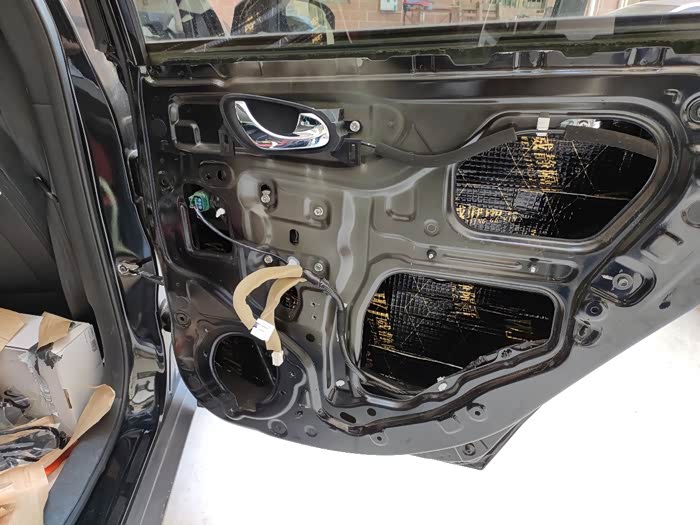

再贴第二层，自己干的，还是比较满意。

一个不小心，又刮了两道伤口。早知道这样，我就开去改装店装了，自己选的活，含着泪也要干完。

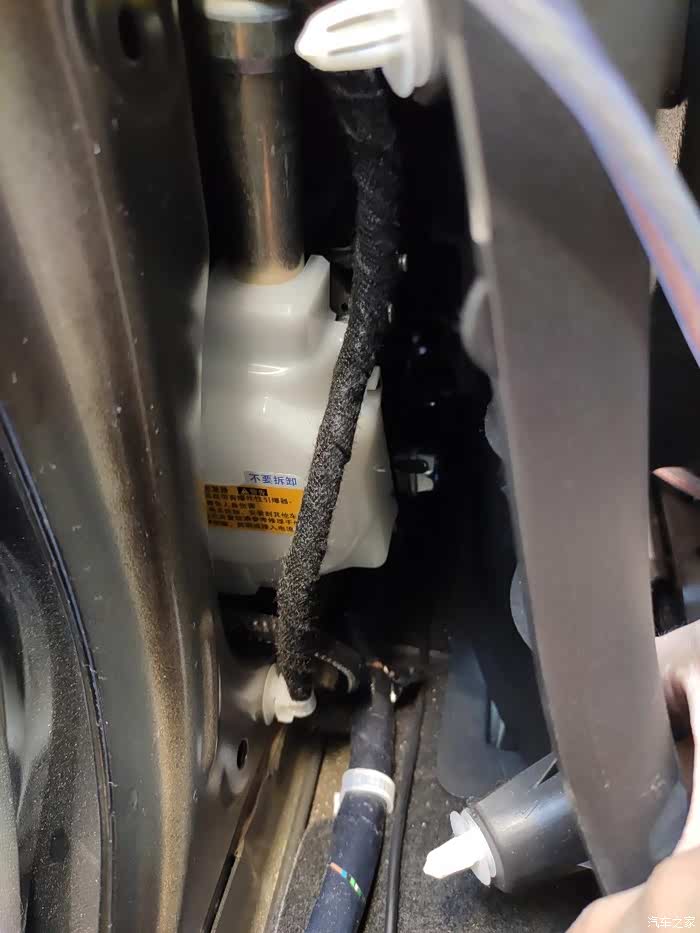

穿左后门线的时候，发现驾驶位旁边的柱子有个炸弹，这个东西不要去搞他，上面写了，拆卸可能会发生爆炸。应该是气囊用的。左右两边都有一个。

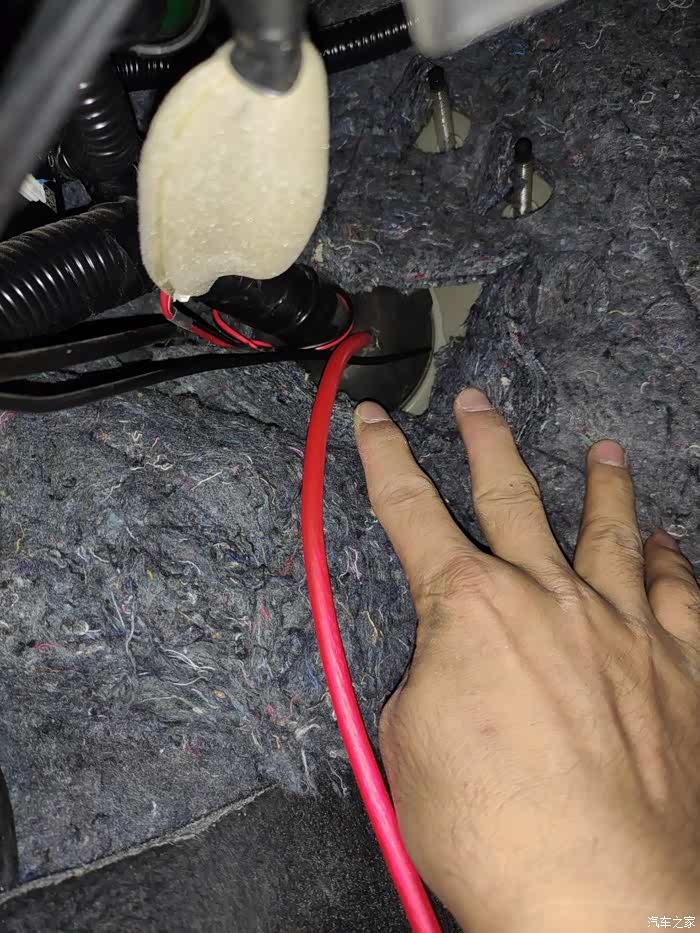

左边两个门穿喇叭线完成，现在穿电源线，由于功放功率大，功放正极必须接电瓶正极取电。用铁丝从驾驶位下方穿过橡胶塞，再把电线绑在铁丝上就可以穿过去了，以前的360全景摄像头也是这个穿线过来的。

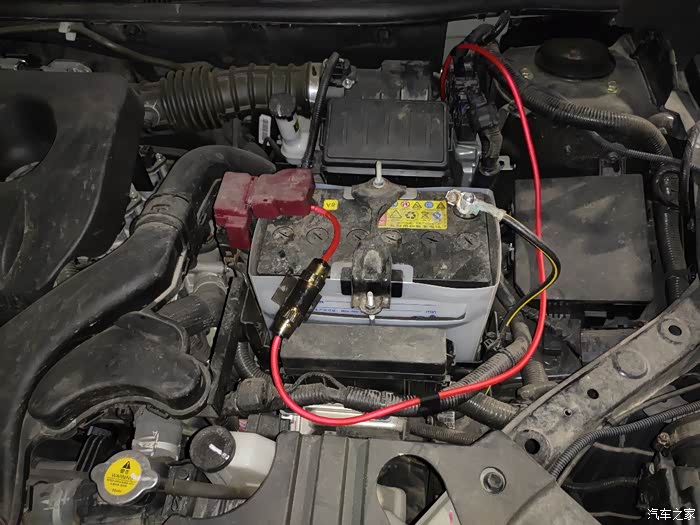

电源线直接从电瓶取电，就是在这里预留太长了，导致后面电源线偏短，5米的电源线

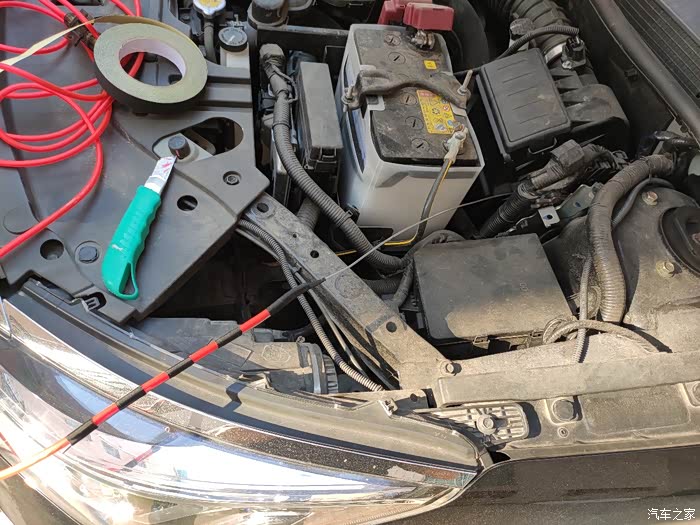

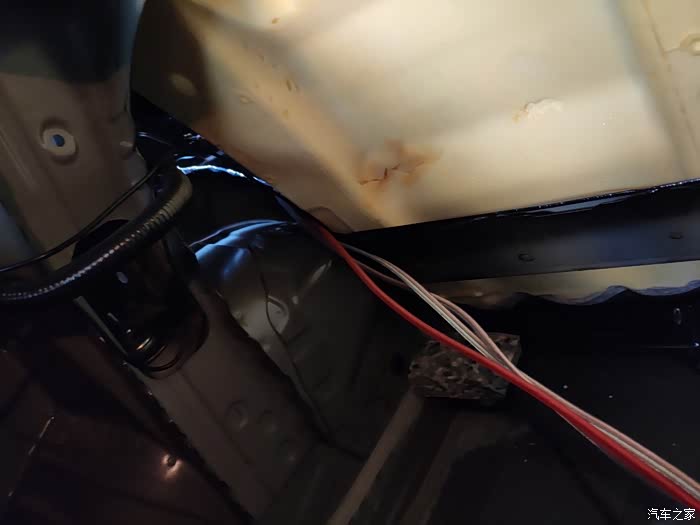

将铁丝从这里穿到发动机仓

然后将铁丝拉回来就可以将电源线带过来了。

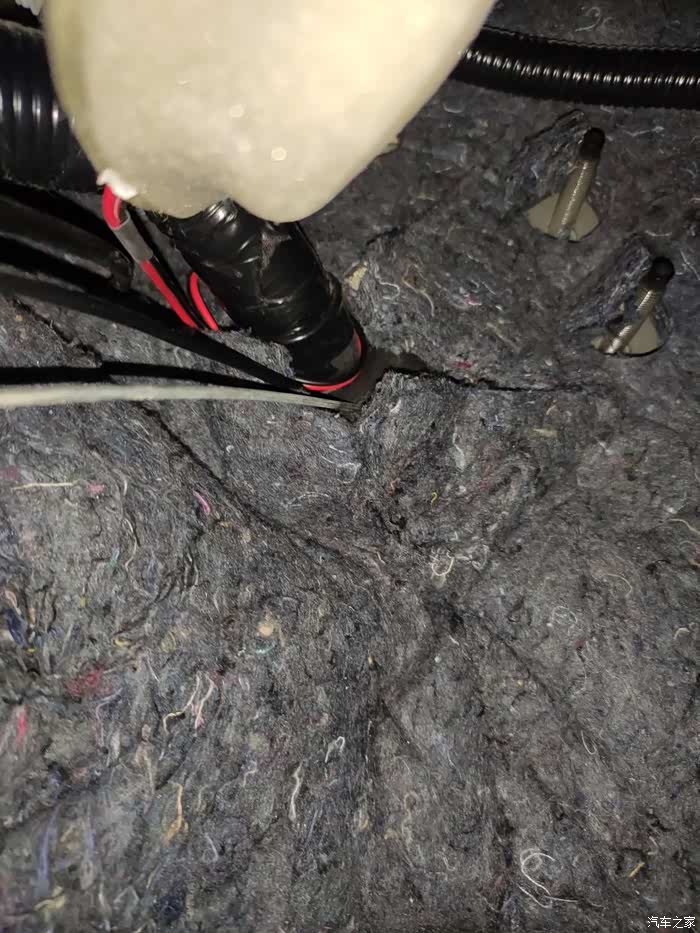

撬开驾驶位的脚踏板，线从这边穿过。音频输入线不能和电源线一起，所以没穿音频线，喇叭线只能走这里了，不然得拆座椅，从座椅底部穿过，隔离电源线。

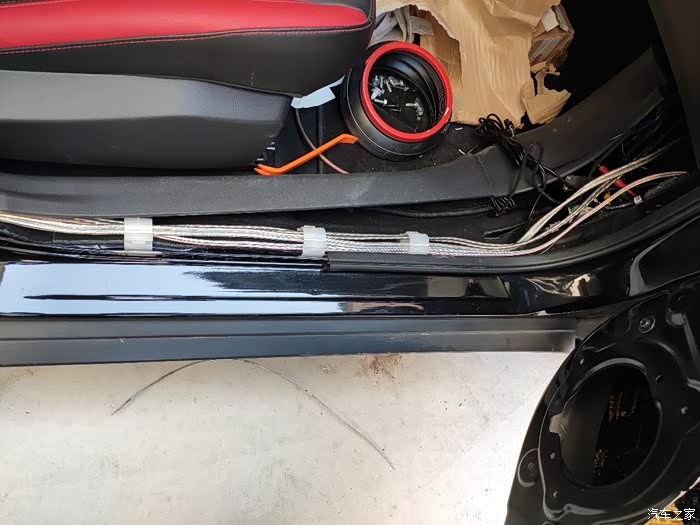

撬开后排的脚踏板，一样将线材穿过来。

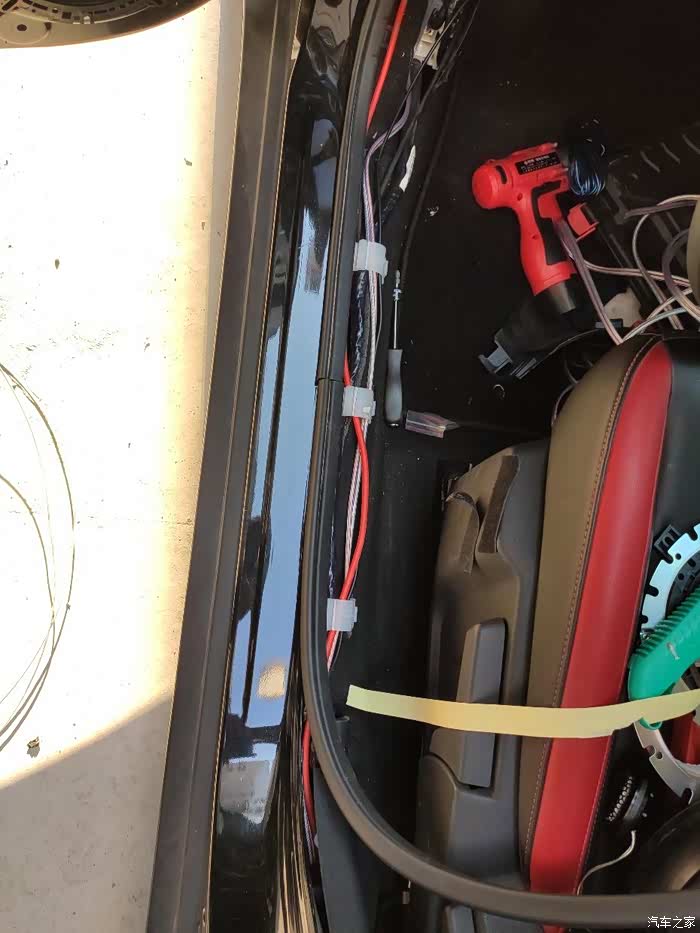

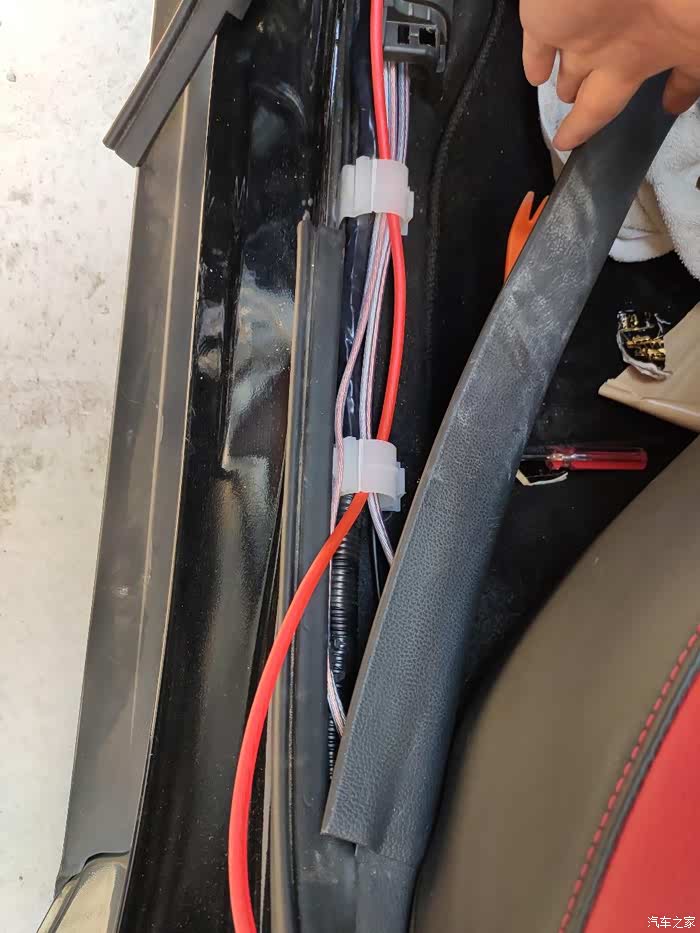

从座椅边上将线材拉过来就可以了，吐槽一下，这里的用料好差，里面好空，不知道是不是留给我们藏私房钱的？

用手一拉就拉出来了。

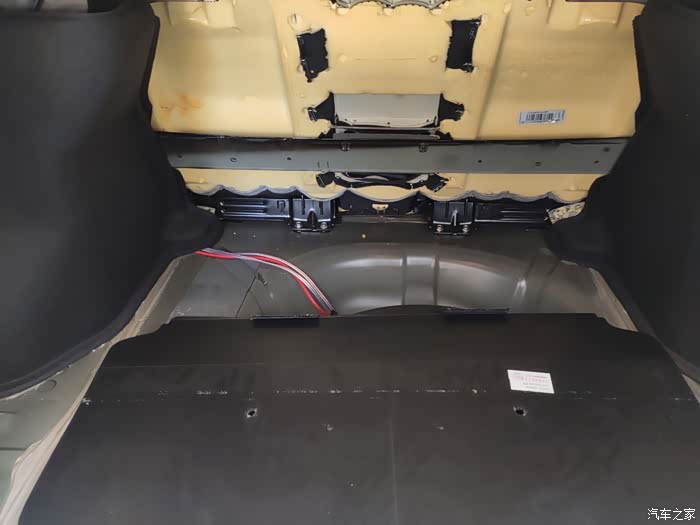

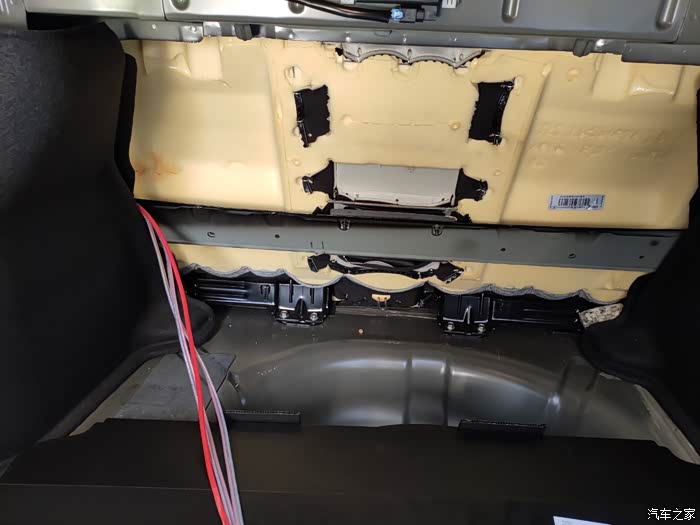

这个后备箱扒开皮就是这样的，背后一块很薄的塑胶板。功放机准备放后备箱里面。

好了，左边完工了，就到右后门的了，一样拆开门板，撕掉里面的塑料膜，清理里面的灰尘，

贴上第一层止震板。

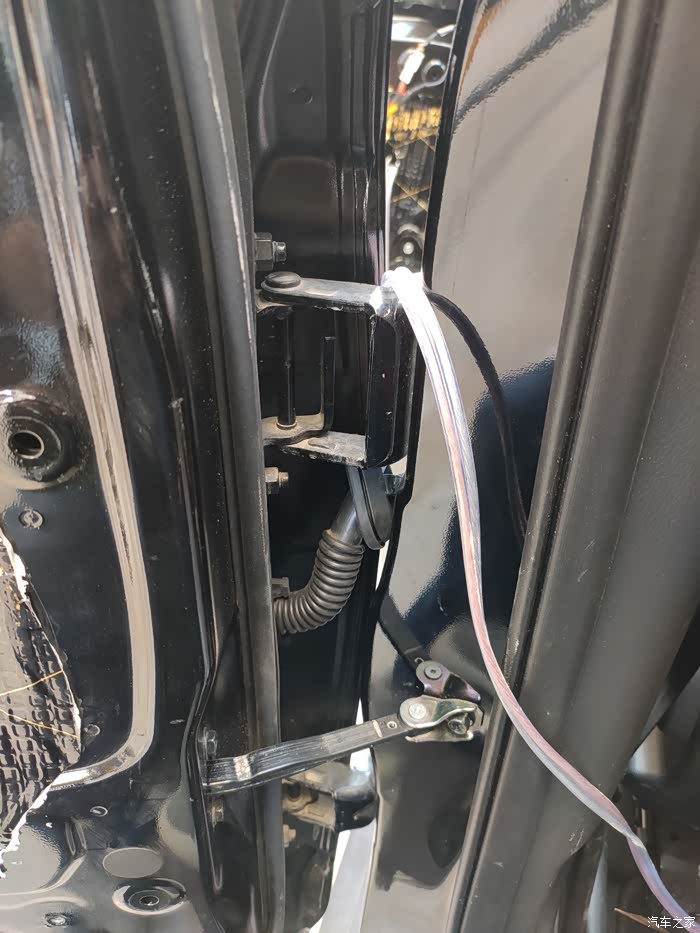

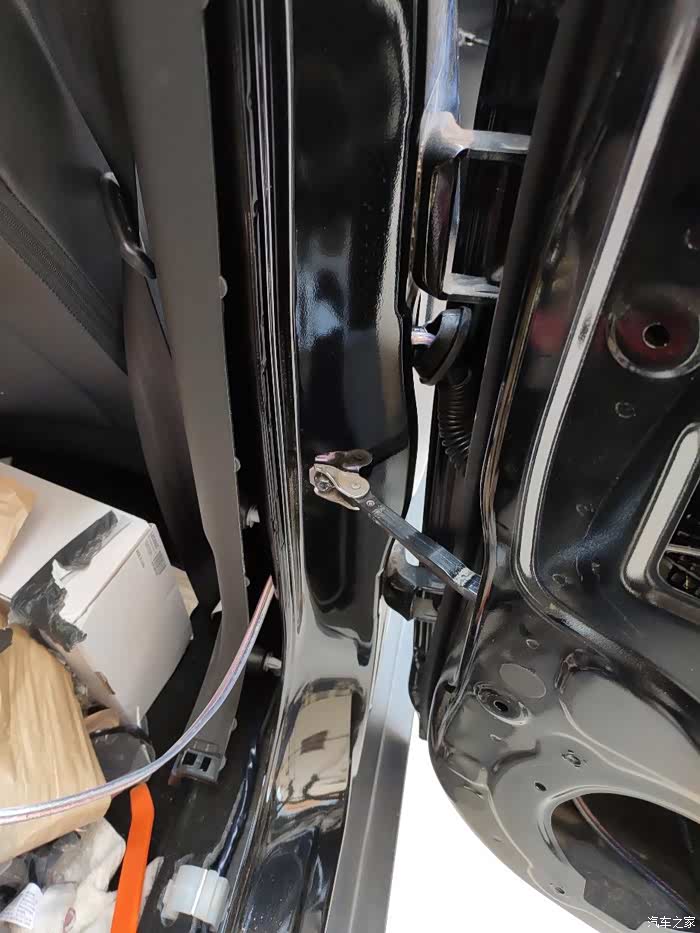

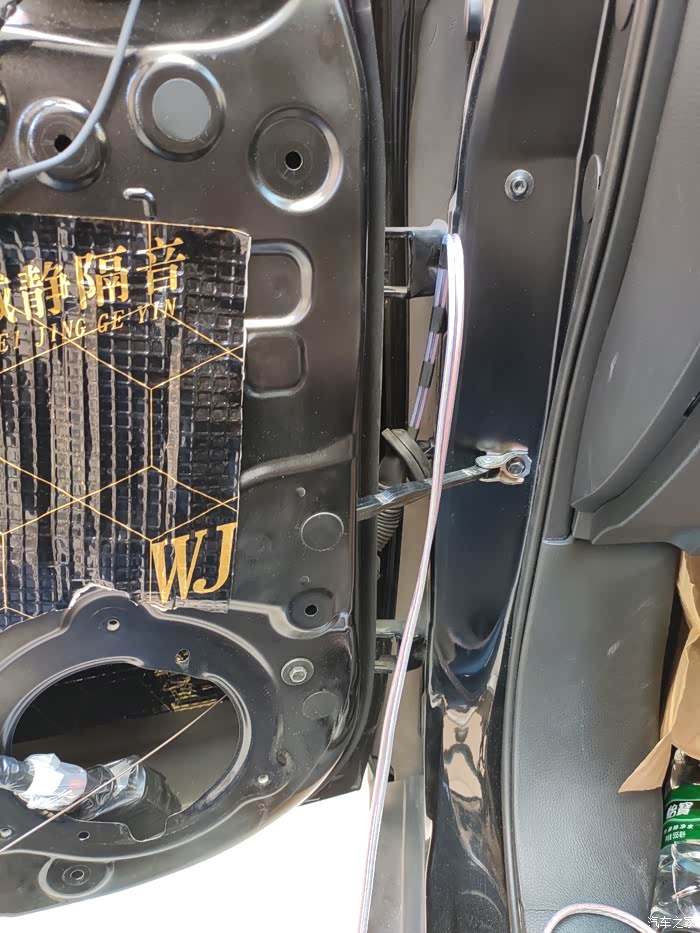

将喇叭线穿过门边的橡胶管。

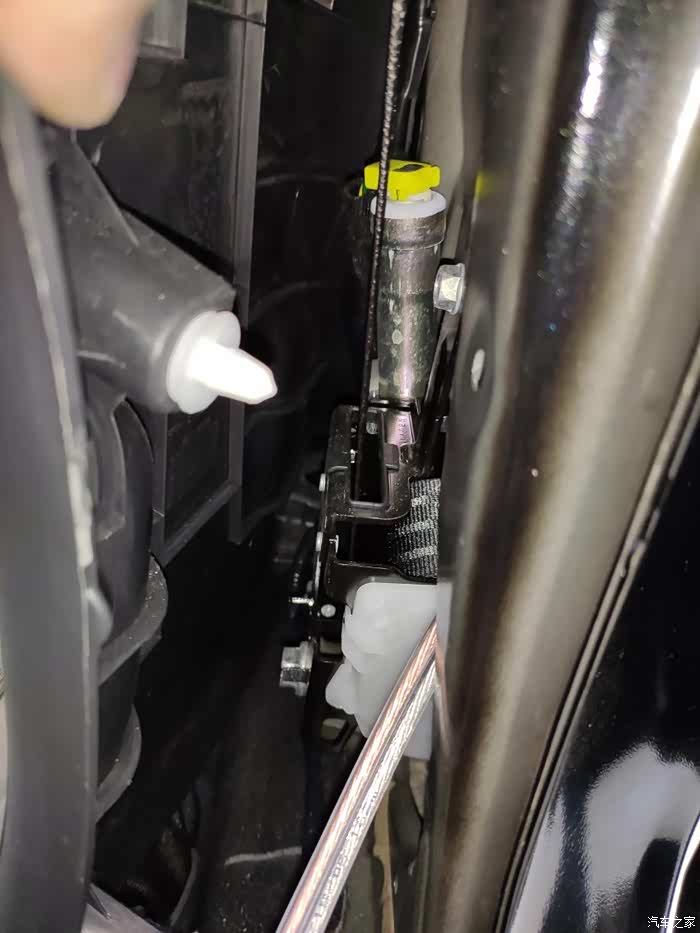

这里也有一个炸弹，处理这里的时候得小心掉。线材从这炸弹旁边穿出

这是右前门的，已经贴好了第一层止震板，拆门板就没拍图片了，因为天黑了，赶时间。

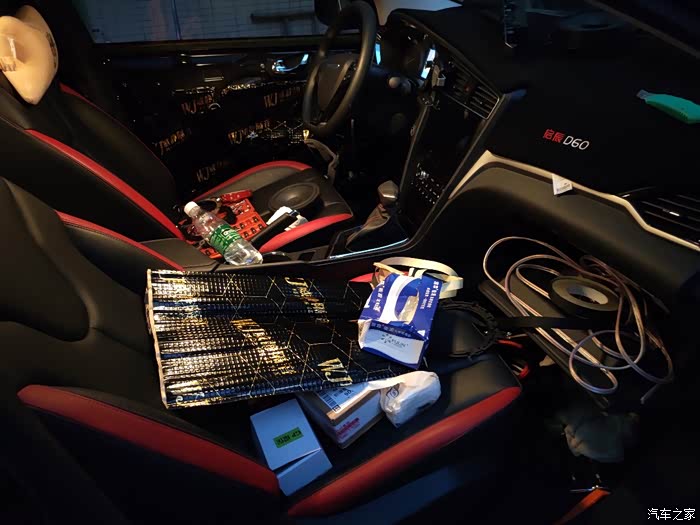

从早上九点多开始干活，到晚上六点半才装完四门的止震板，前面第一个门花了好多时间去研究，后面熟手了就快了。可惜一个人干活，而且还是第一次改音响，效率有点慢。明天会继续更新，明天内容是：装喇叭，贴吸音棉（第三层隔音），接中控屏音频信号，接功放。

忘了更新了，继续讲右前门的止震板贴好

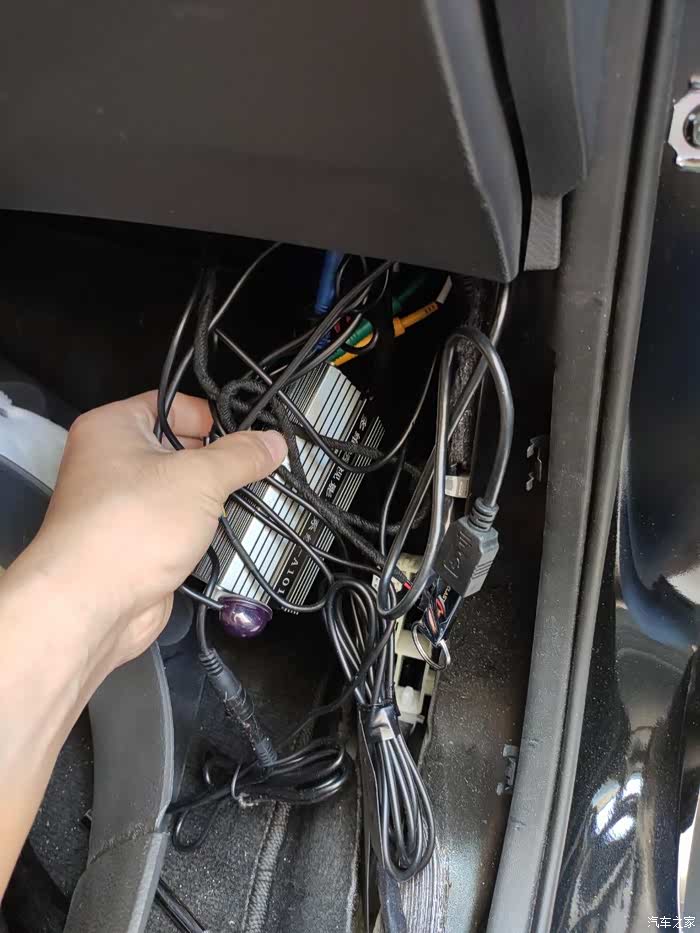

这是之前安装的360全景主机，剩余的线束，遥控器接收头，U盘插头都收纳在这角落里。U盘用的是64GB的，可以存20多个小时的记录视频。

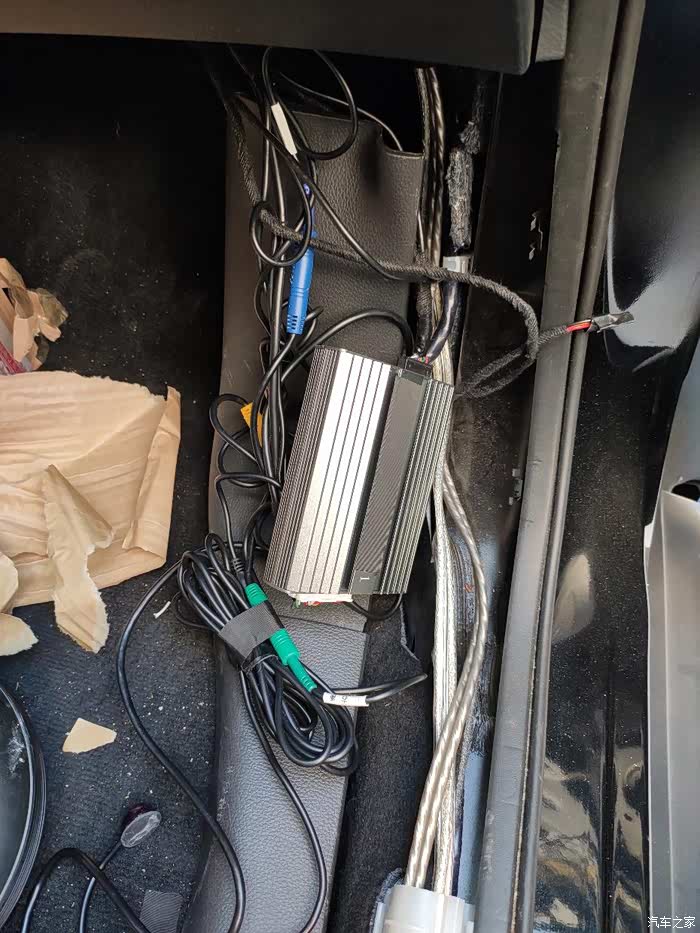

这个就是360主机了，避嫌，我把品牌信息贴住了。

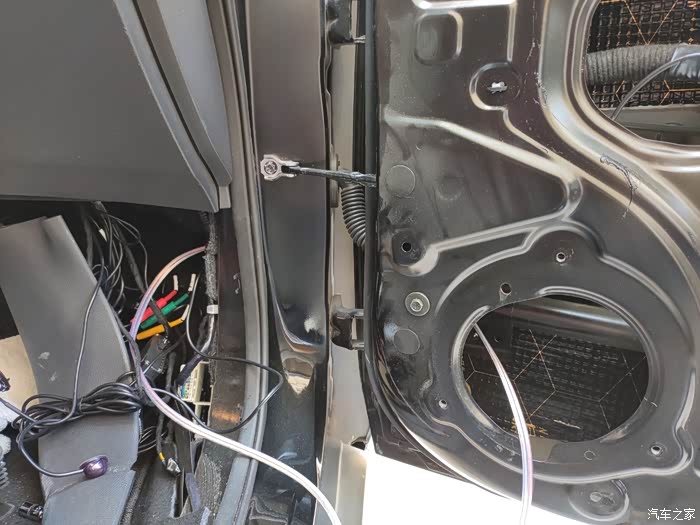

将喇叭线穿过门板的橡胶管，这个还是比较好穿的

贴上第二层止震板。

这是原车的门板钉扣，改装的朋友一定要备十几二十颗这种钉扣，每次拆门板都会有一两颗报废的，像这个就没用了。

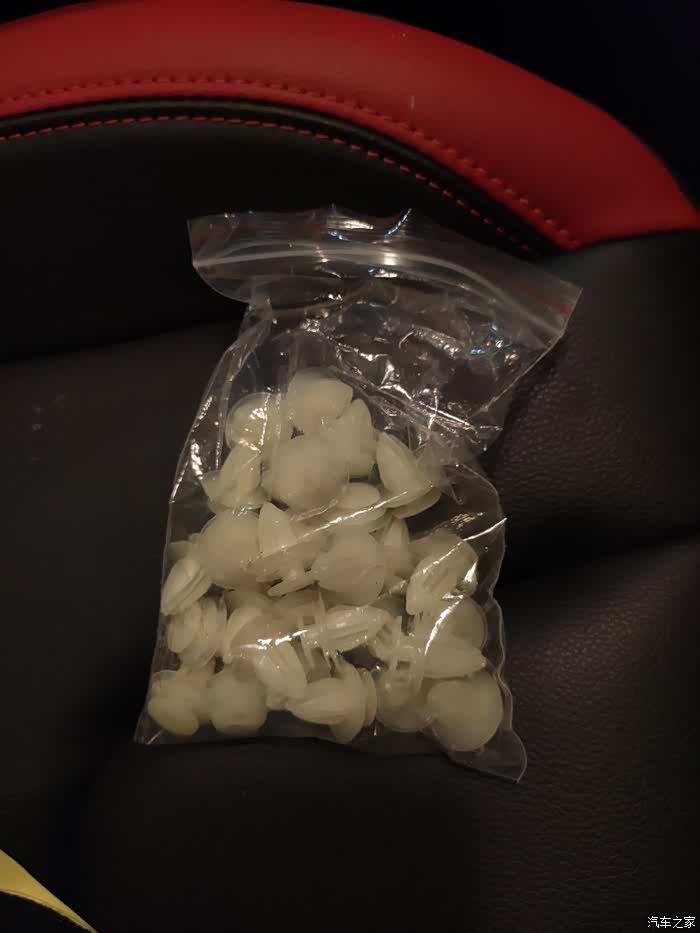

改装必备的钉扣，原车的钉扣一拆就废，这个是尼龙的，质量还行。

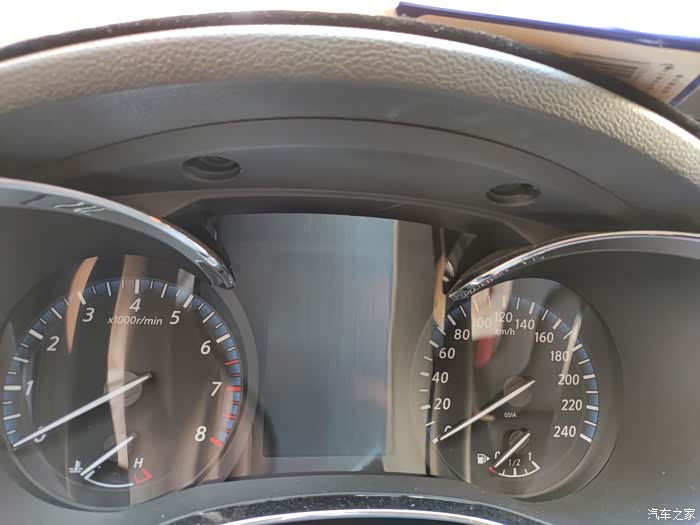

拆中控，正准备从中控接音频信号线出来，先抠开仪表盘的两个螺丝盖子，拧下这两颗螺丝

然后用撬刀撬开水杯架

拆档位的塑胶时，先用螺丝刀或者小撬刀按下这个圆按钮，这样就可以将档把强制挂到D档了，因为熄火状态是挂不了档的，这样做目的是方便拆。

顺利撬下档把的塑胶板，然后把里面的USB口拔掉，就可以将这个档把的盖板旋转90°了。

拧开这个装饰条下方的螺丝，然后撬开这个装饰条，（螺丝记得装好，记性不好的，建议每拆一步就拍一张照片，不然装完你会发现螺丝多了几颗的）

顺利撬下中控屏的面板。

中控屏有四个螺丝，取下来几颗，注意这四颗螺丝跟其他螺丝不一样，别装错

这是D60的车机定义，大家想改装的话可以保存一下，车机的电源和音频输出都在20PIN的插座中，倒车视频和倒车检测线，CAN线都在32PIN的插座这种，这份表的线束颜色跟我们的车机线束颜色对不上，但线束顺序和位置是对的，想要取消倒车检测线的，请更换后摄像头就可以了，车机没有标尺线的。

然后把音频信号线按照定义接好，别接错了，四条音频输出为（前左FL+,FL-）(前右FR+,FR-) (后左RL+,RL-) (后右RR+,RR-)，音频的正负极要记住，正负极接错，音频的声音也会怪怪的。包线最好用醋酸胶布，耐高温不会脱落，电工胶布高温会脱落。

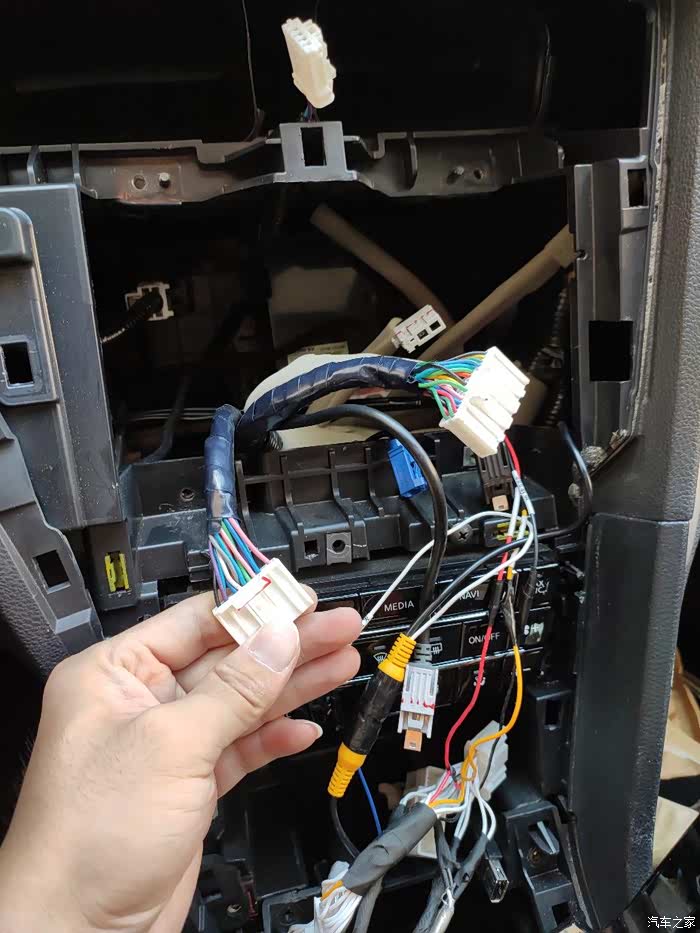

原车的接头，我没有动过，安装360全景有配了专用的转接线，我是接在转接线上面的，不想用的时候还可以直接拆掉还原。

看，专用的电源转接线，视频转接线，直接对插就好了。

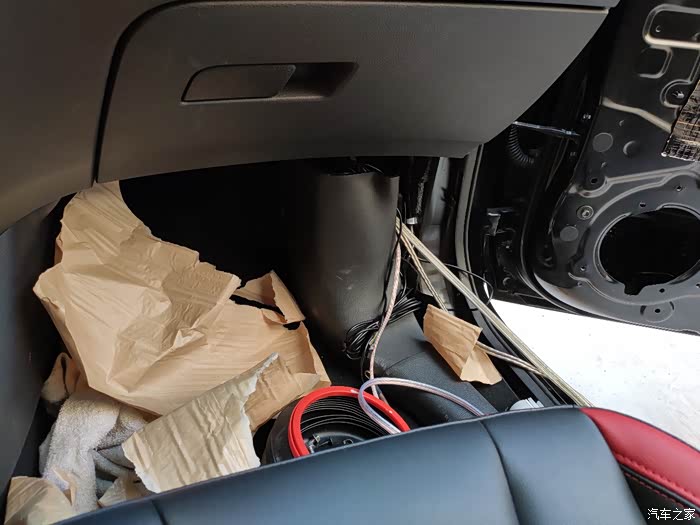

音频信号线从副驾驶位右下方穿过，在底部走线。

接好线，还原中控屏。

好多线了，走线的时候要理顺一点。

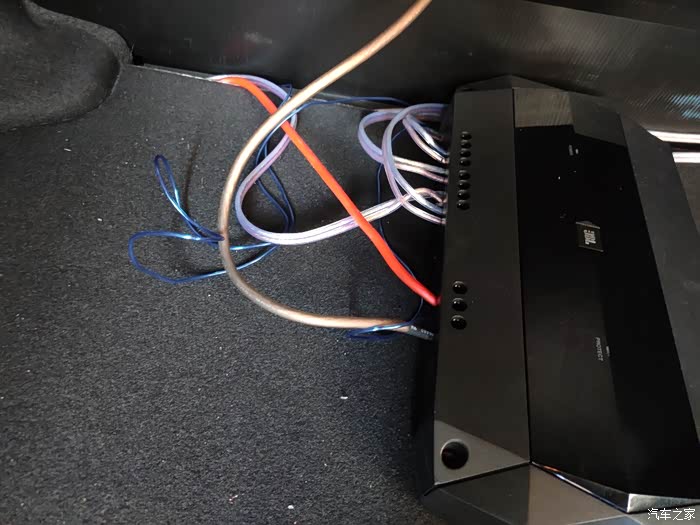

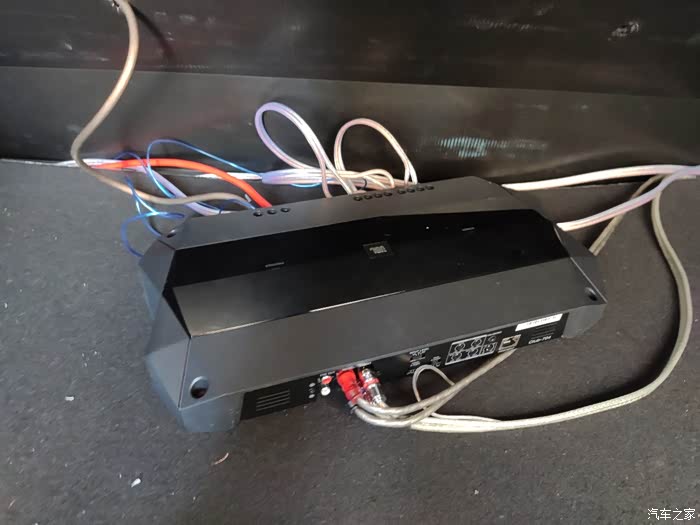

JBL club 704功放，我是直接放在后备箱的，本来想放驾驶位座位底下的，无奈这个功放体积有点大，驾驶位座椅底下有空调出风口，不平整，空间偏下，这只能放后备箱了，功放底部贴了魔术贴，可以粘牢。

电源线在发动机仓预留长了，导致线不够长，将就用着先，我买的是5米线，到后备箱刚刚好，你们装的时候最好买6米，线长比短线短要好。

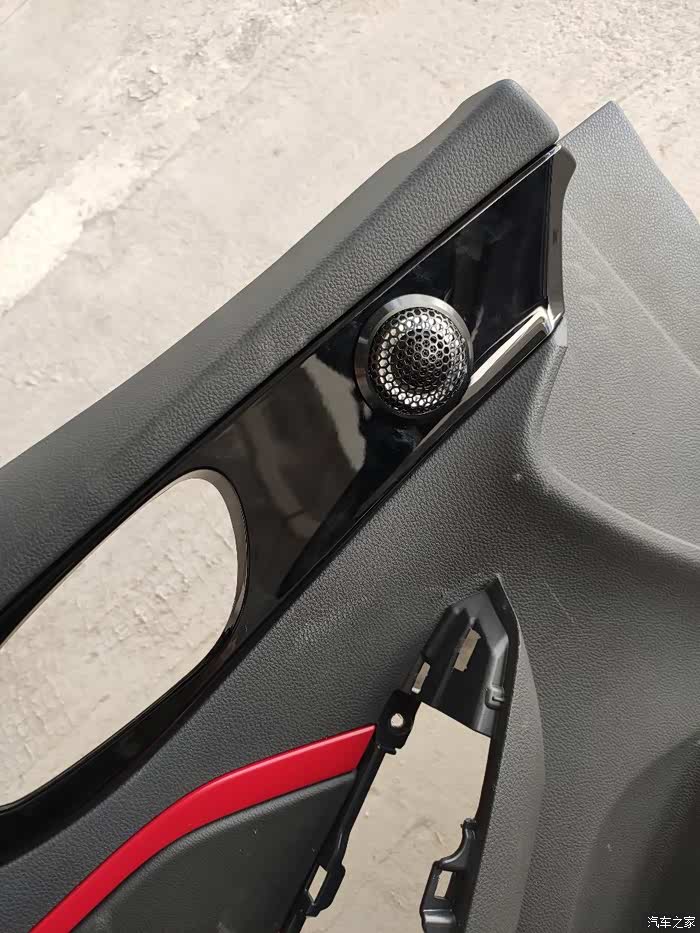

对比了好多位置，最终决定在门边开孔装高音喇叭，因为好多原车的高音喇叭都在这个位置，如果能装到A柱是最好的，可惜自己没有倒模技术，还是安装在门边吧，JBL GTO 609C的高音喇叭好小，直径只有33mm，而且配的外壳好难看，所以自己买了四个金属的喇叭罩，装上去好看一些，这个是开孔48mm的，自己打孔的时候心在颤抖，手滑打报废了。

装上去要把一个卡扣剪掉，然后拧紧。

目前看来还是很满意的。

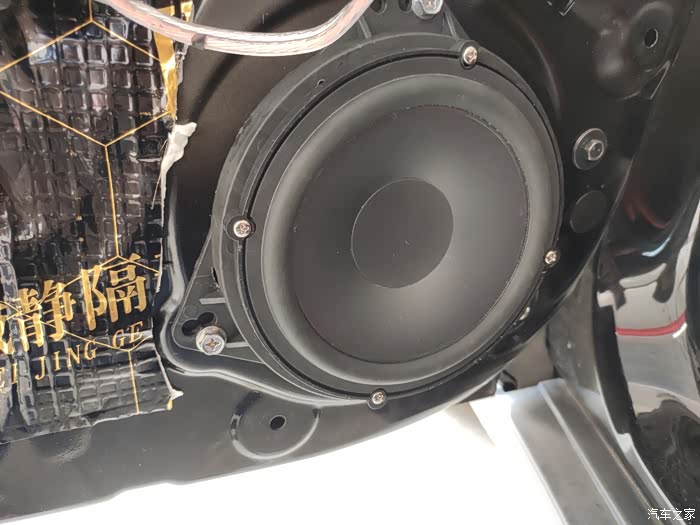

买的6.5寸喇叭支架终于到了，装上去完美

这是右前门的效果图，还行吧

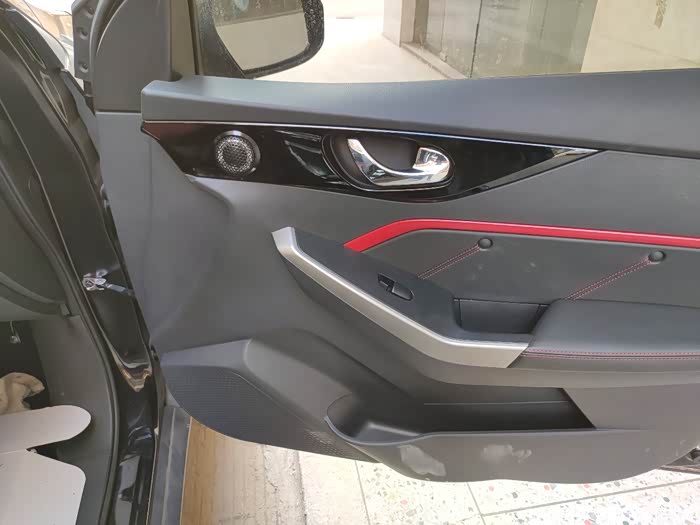

看副驾驶位的效果图，在车内看，还是很协调的，当初应该买红色的高音喇叭罩的。黑色金属外壳和门板的黑色塑胶板还是很搭配的。

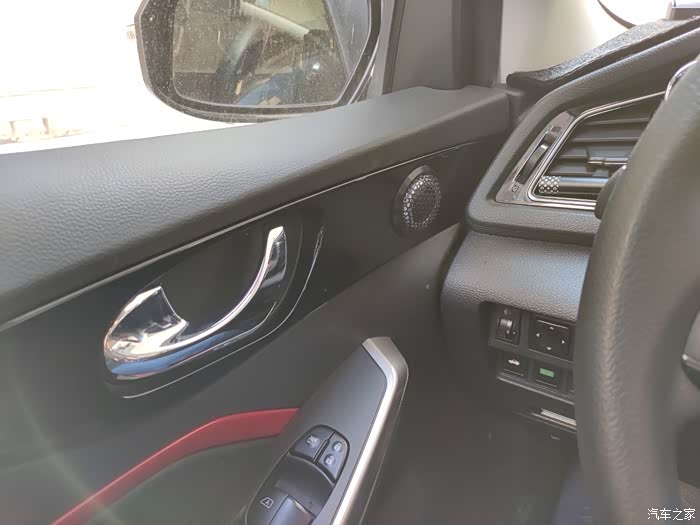

这是驾驶位的效果图

效果还行。

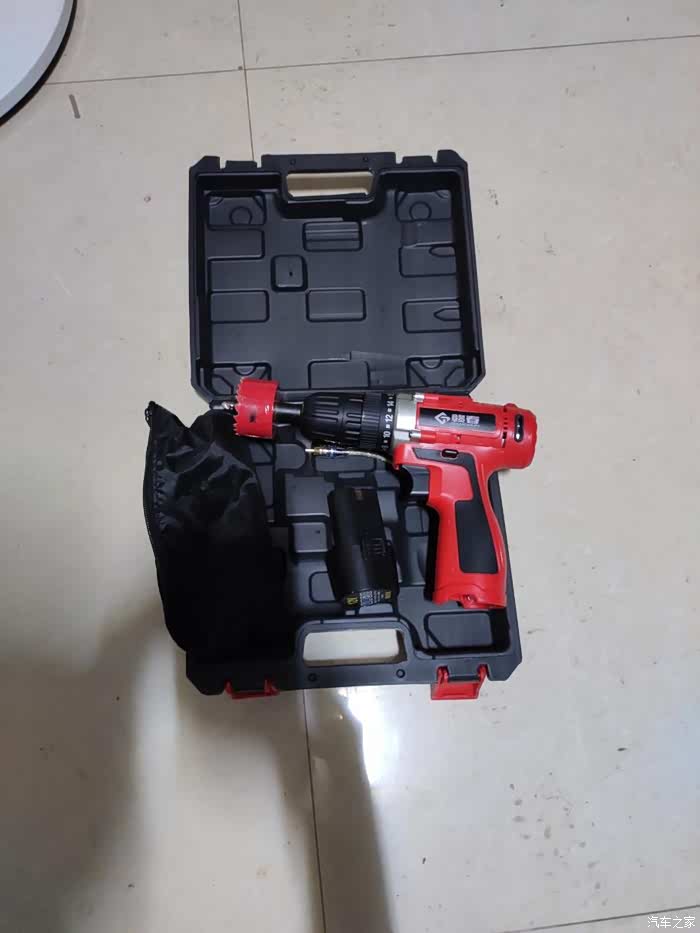

就是这个电钻，钻两个孔就没电了，电池容量太小了。导致后门的高音喇叭没装上、

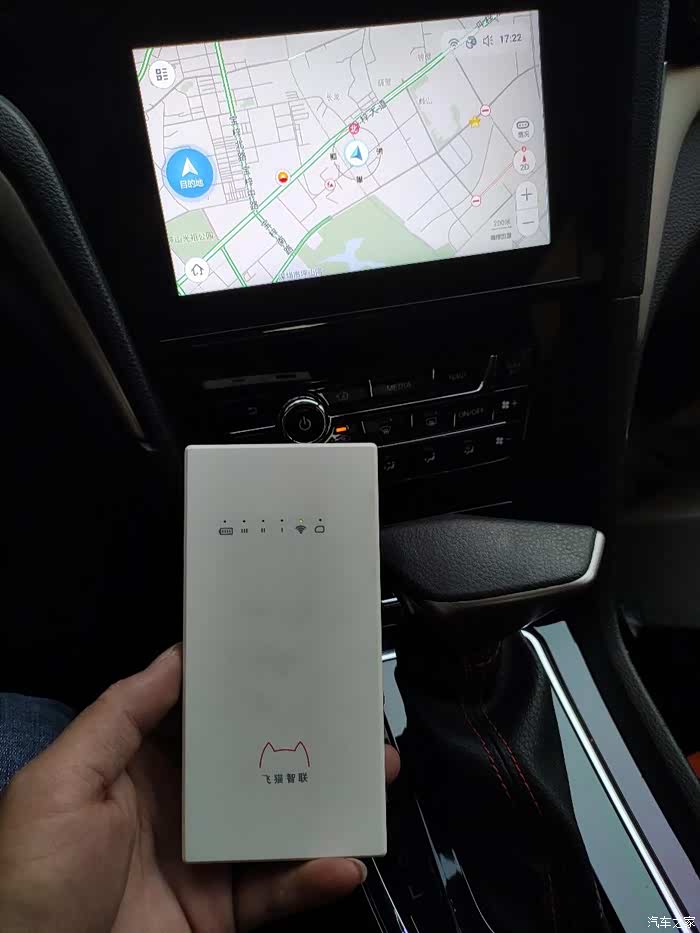

这个是自己买的移动wifi，费用500一年，流量随便用，可以随身携带，总比自己拉的固定宽带划算，而且深圳的宽带也贵，搬走的话宽带迁不走。
