2024款CX5悦联车机拆机图

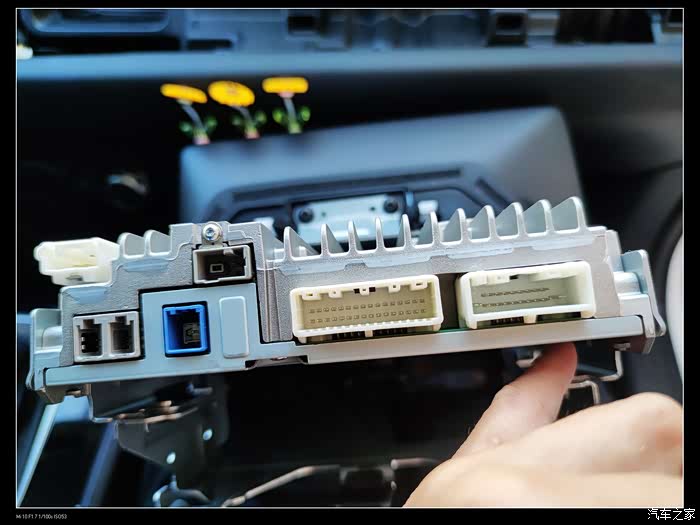

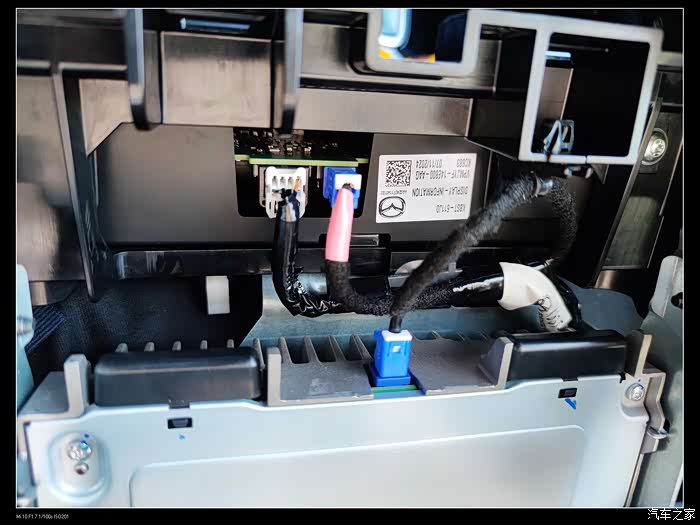

功放主机尾插图

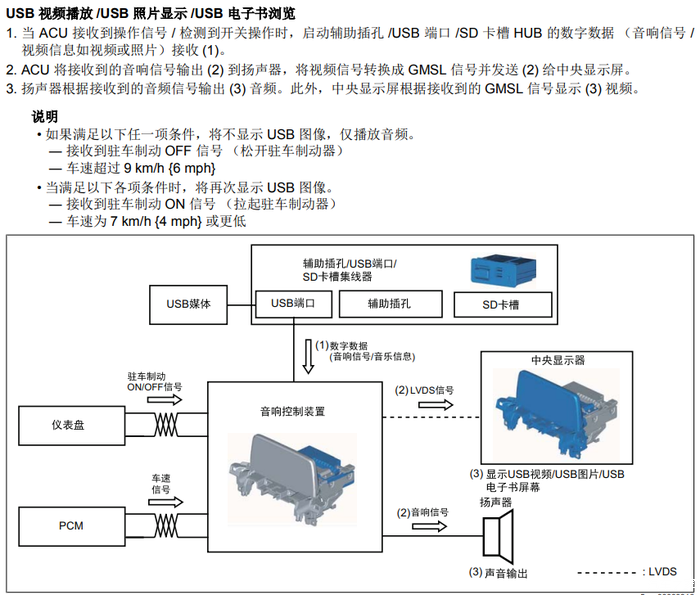

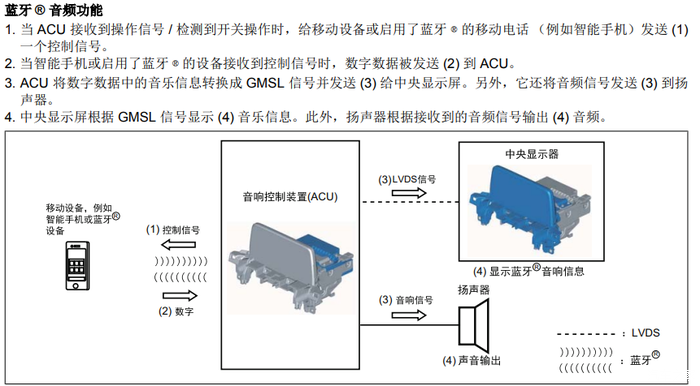

屏幕与功放主机链接仅一条通信线

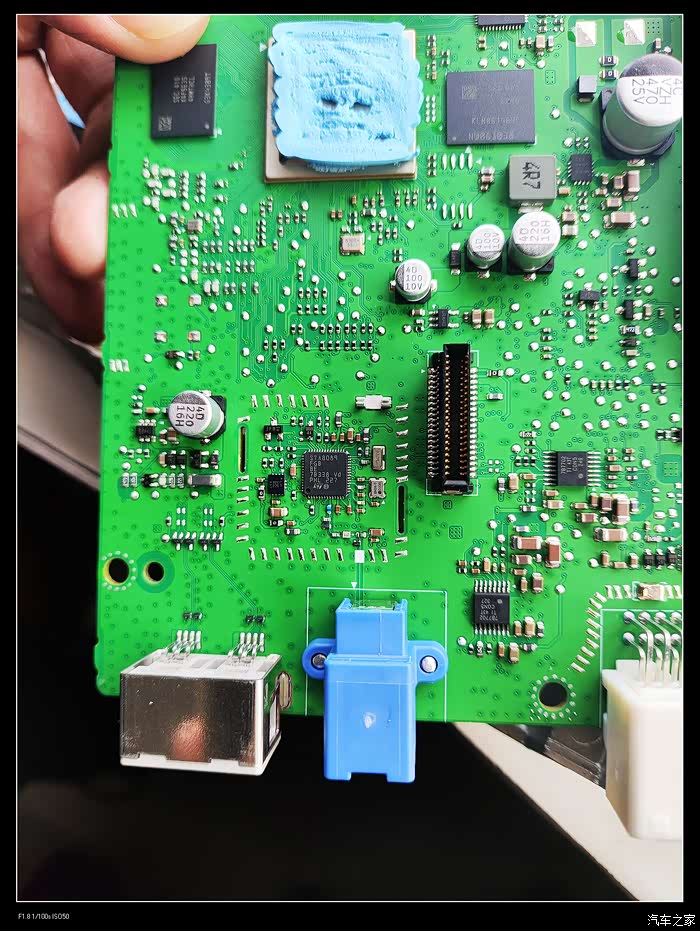

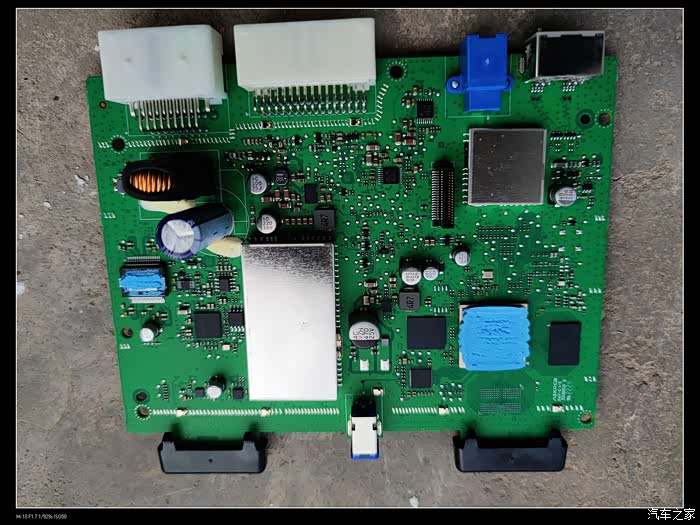

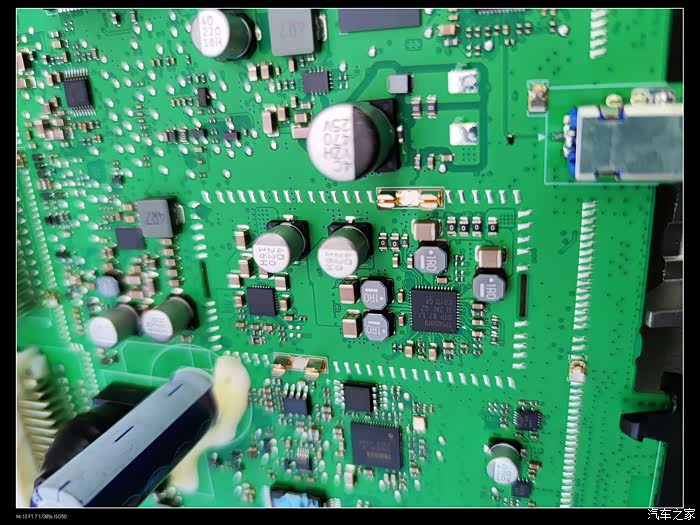

功放主机主板正面
机身内存闪存1，黑色塑料套里面是保护的印刷蓝牙和wifi天线。
机身内存闪存2，黑色塑料套里面是保护的印刷蓝牙和wifi天线。

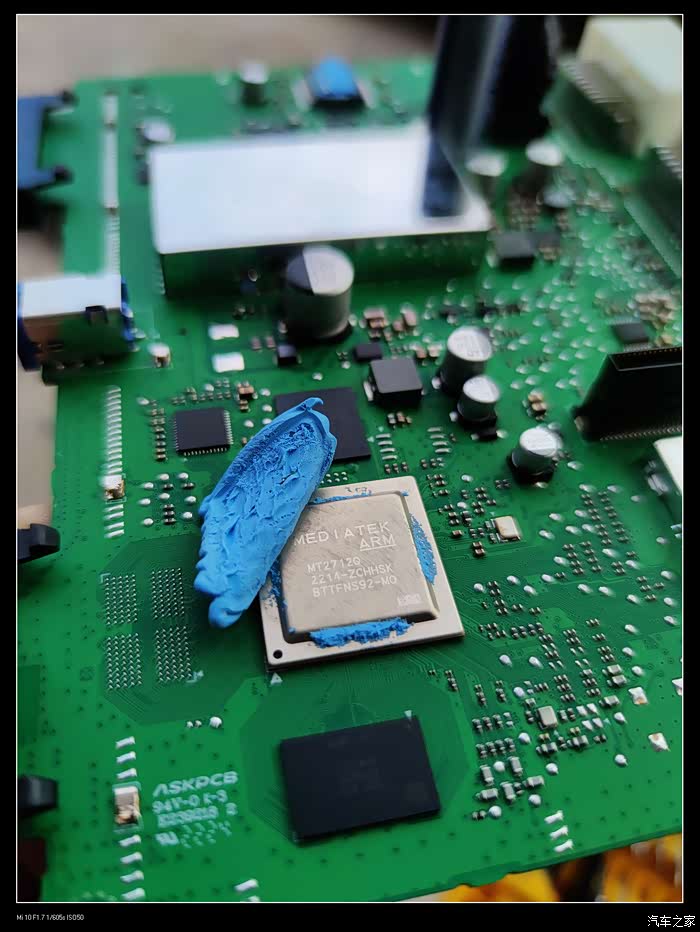

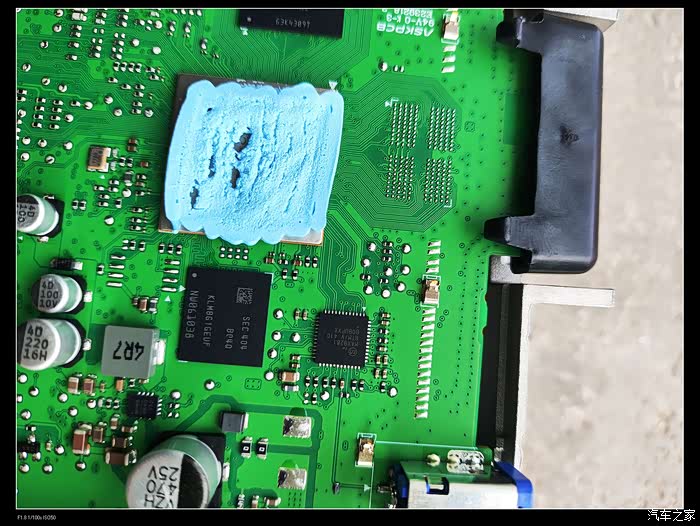

联发科MT2712Q的主控芯片

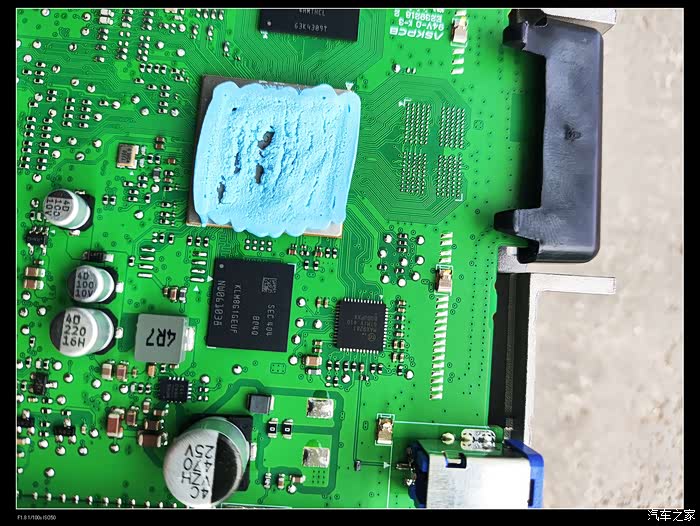

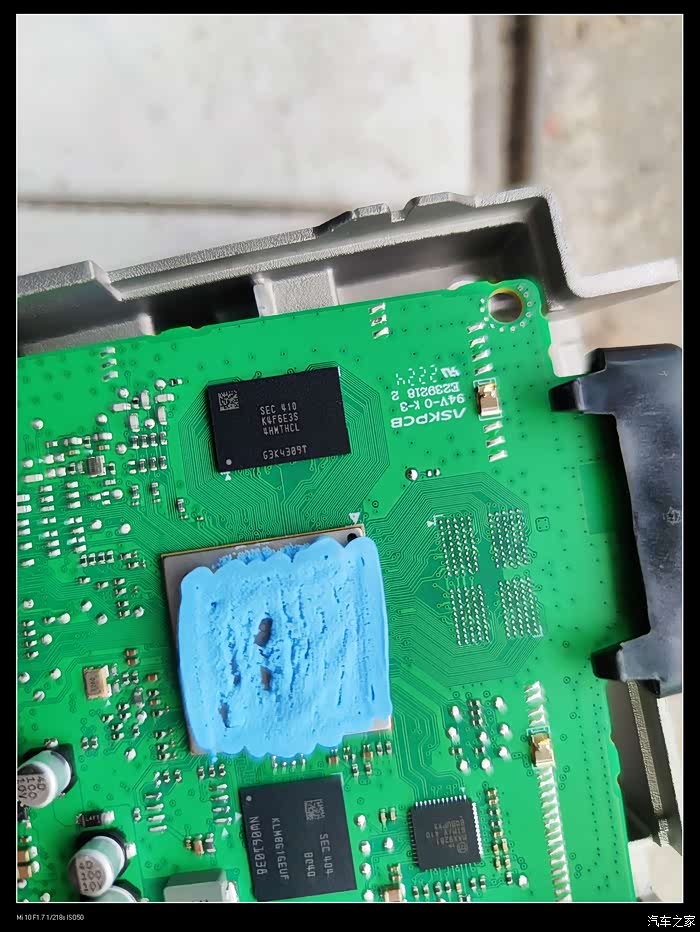

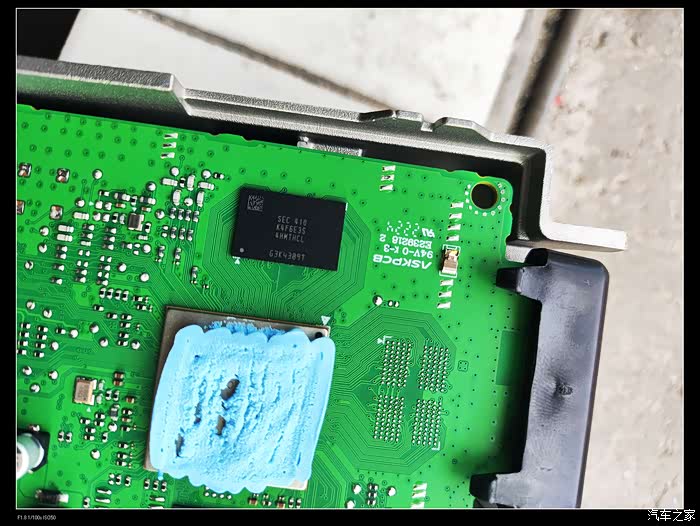

机身内存闪存
机身内存闪存

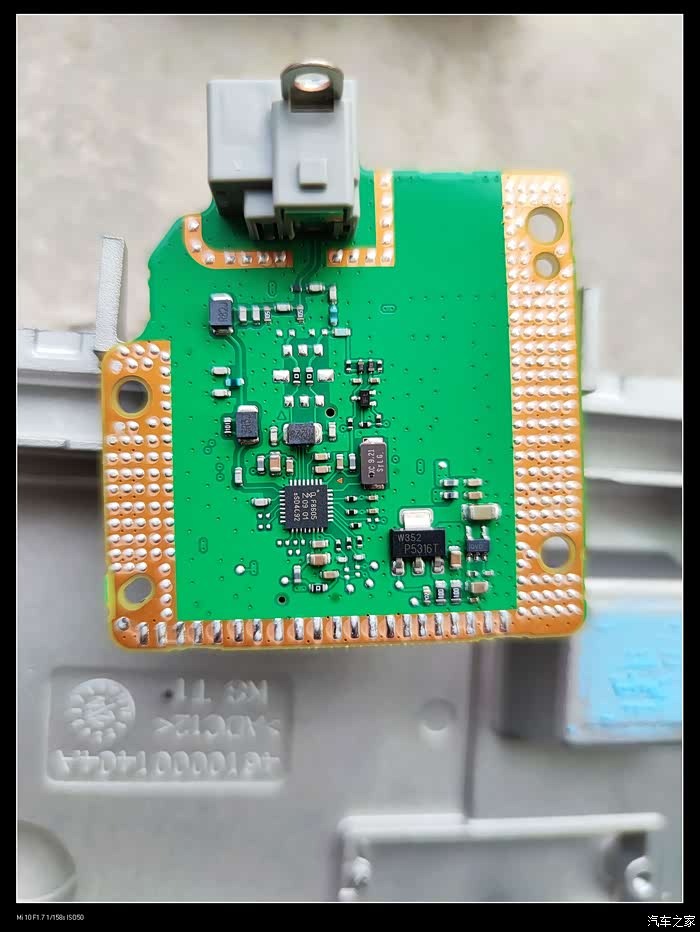

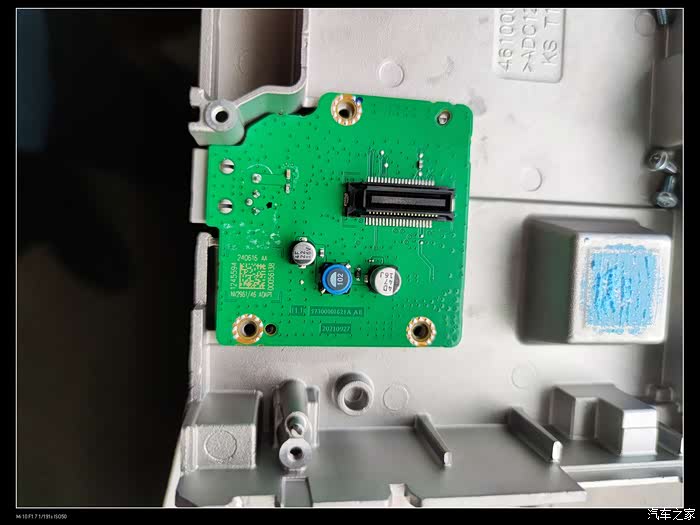

功放主机与屏幕连接通信转换板
功放主机与屏幕连接通信转换板另一面
屏蔽罩内的小芯片
收音机芯片

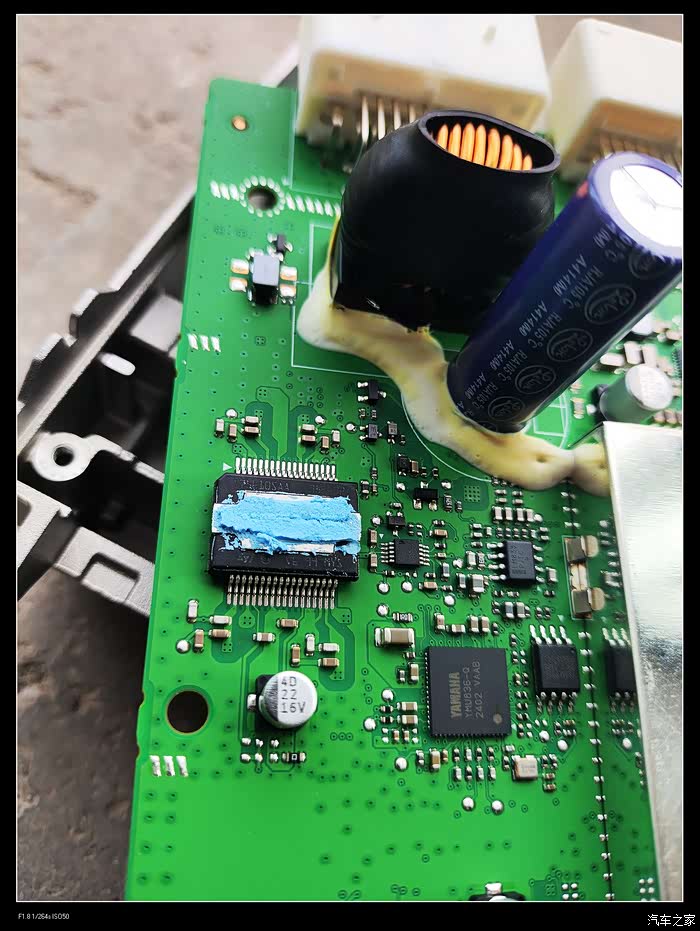

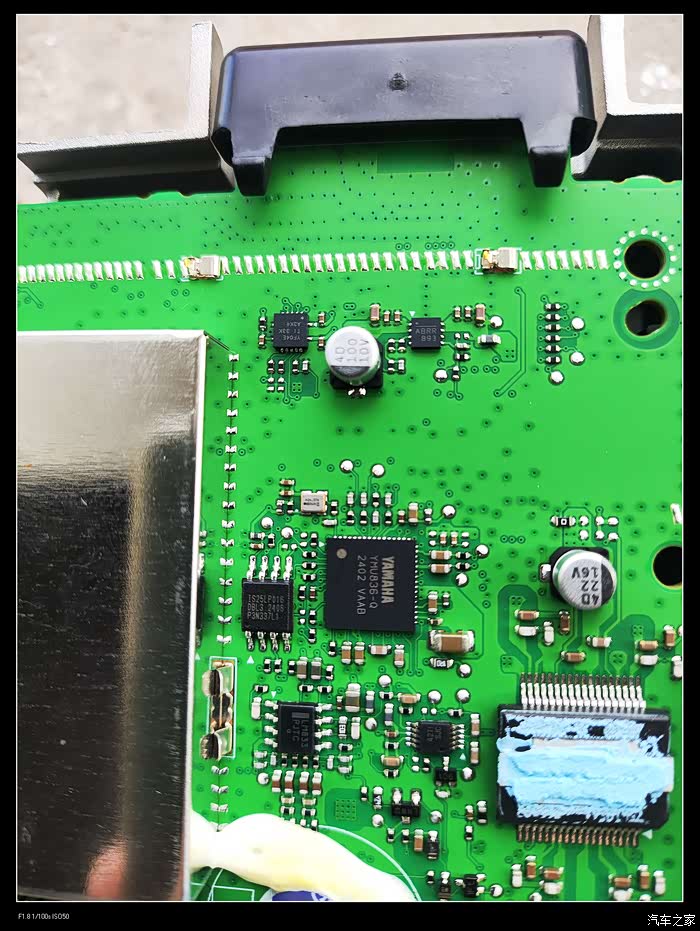

YAMAHA音频处理芯片

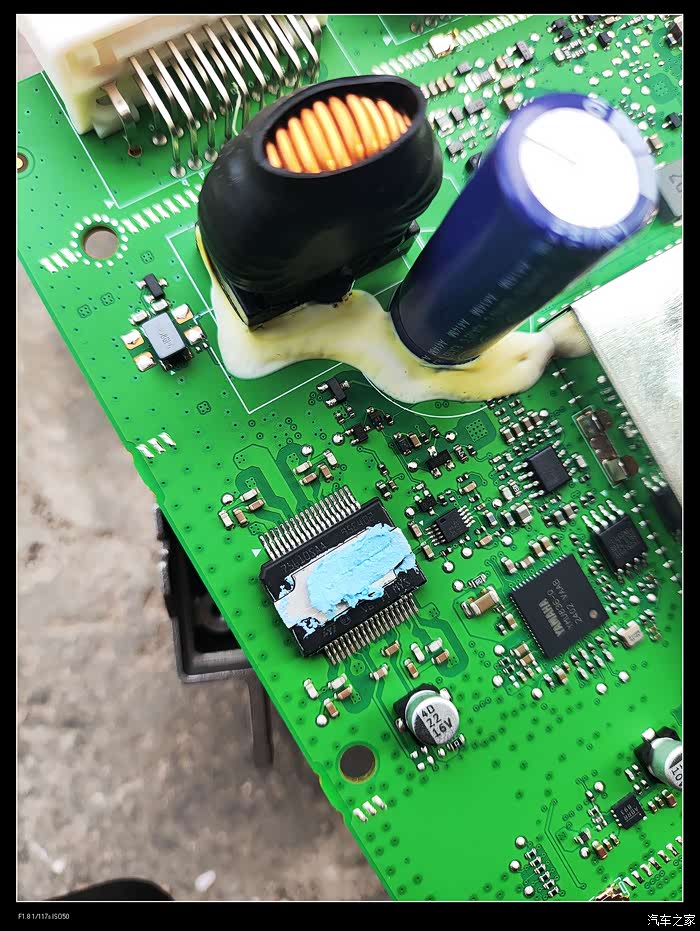

数字音频功放芯片，应该是意法半导体的，大厂品牌货，出来的声音不会好差的
数字音频功放芯片，应该是意法半导体的，大厂品牌货，出来的声音不会好差的
2024款CX5悦联车机拆机图。功能虽然不太完善，但用料还是扎实。虽然不是高通主芯片，联发科定制芯片也不错，比三方厂家那些大屏一体导航机处理器好多了。原厂设备贵在一个求稳定可靠。这是2024款CX5，智雅pro版，带360全景影像的悦联大屏一体机功放主板。
