电子钟加装教程
前段时间改了个电子时钟，很多车友都比较感兴趣。只是边琢磨边搞
，没照相，也没办法上教程。正好有车友叫我帮忙弄一个，这次有经验
了，做的也比上次好。有车友问我为什么不在99车买一个原厂的呢？因为
原厂的在左边，有的车友需要那个插卡，而我，把原厂时钟位置改了胎压
监测。所以这个教程是改装右边的，也就是副驾安全带灯那一块。其实这个
也没什么难度，最终的目的是开孔把时钟安装在里面。遵义有句话叫“杀猪杀屁眼”，
意思就是不管怎么杀，猪死就是目的。所以这个教程只是一个抛砖引玉，你也可以有你更
合适的方法。不多说了，边上图边聊：
，没照相，也没办法上教程。正好有车友叫我帮忙弄一个，这次有经验
了，做的也比上次好。有车友问我为什么不在99车买一个原厂的呢？因为
原厂的在左边，有的车友需要那个插卡，而我，把原厂时钟位置改了胎压
监测。所以这个教程是改装右边的，也就是副驾安全带灯那一块。其实这个
也没什么难度，最终的目的是开孔把时钟安装在里面。遵义有句话叫“杀猪杀屁眼”，
意思就是不管怎么杀，猪死就是目的。所以这个教程只是一个抛砖引玉，你也可以有你更
合适的方法。不多说了，边上图边聊：

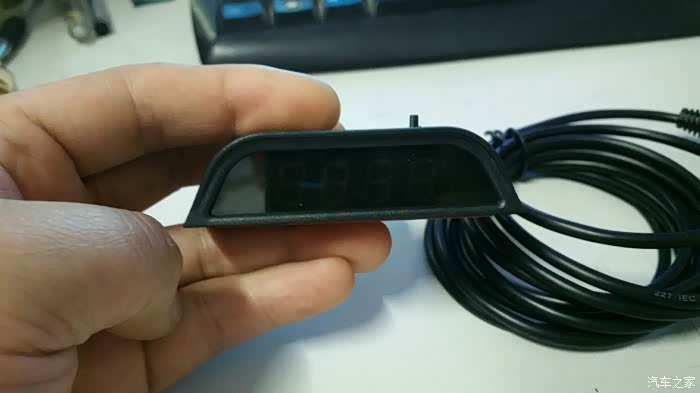

这就是gps时钟

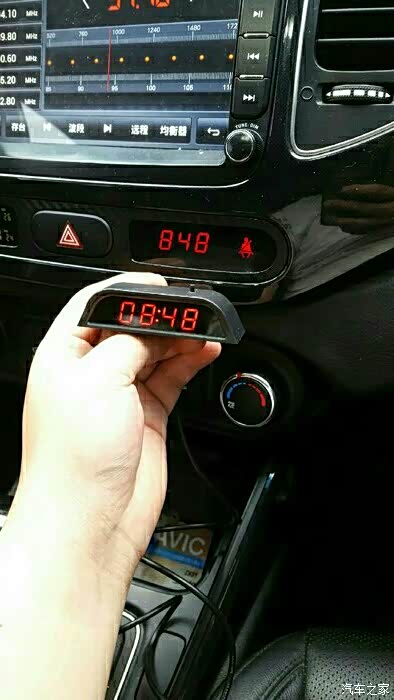

通电测试，一切正常，显示多一个0

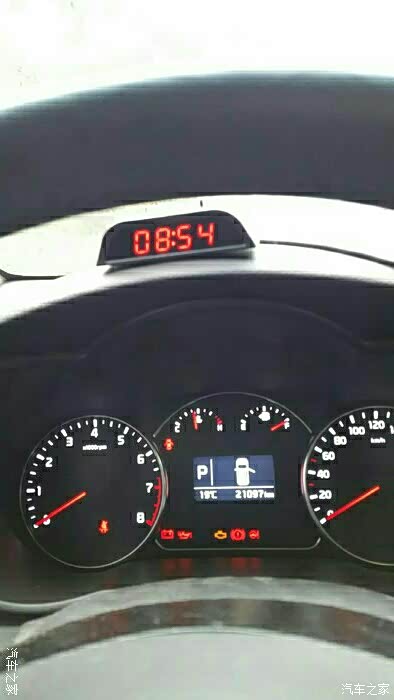

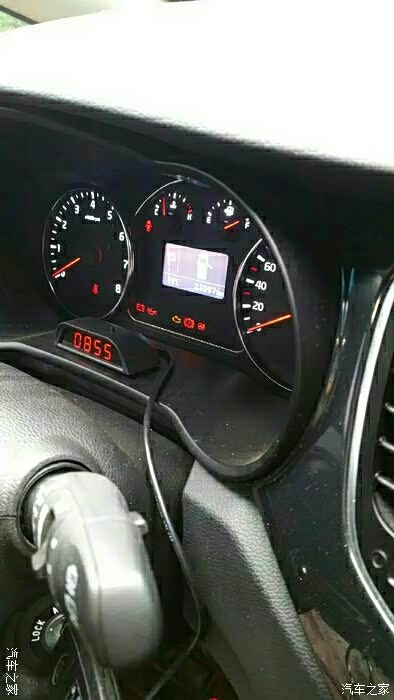

如你不想折腾，可以采用这种安装方式

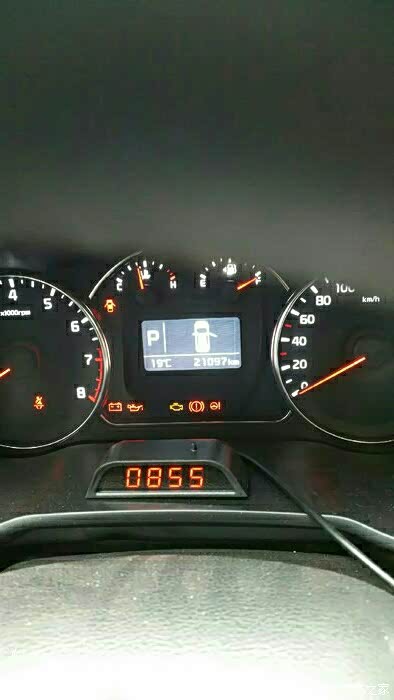

这种方式也不错

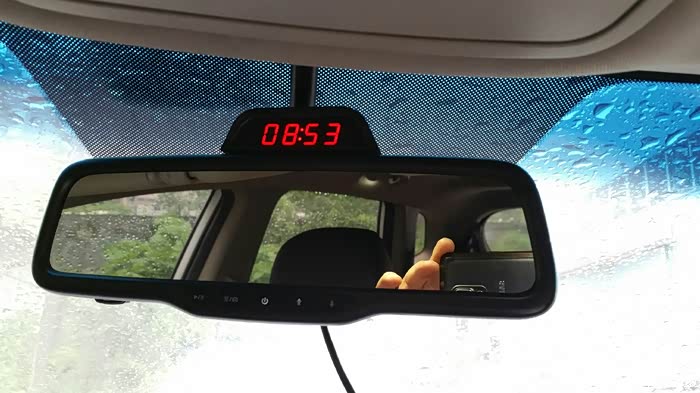

还有这种方式
各个角度
这是2b方式

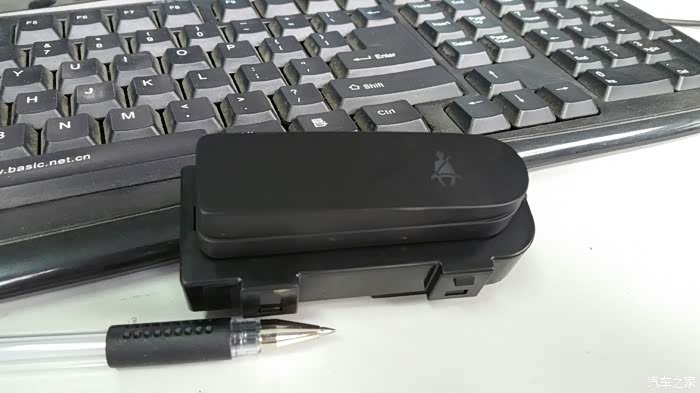

原厂的灯模块
拆开后的全家福
重点是要改装这块

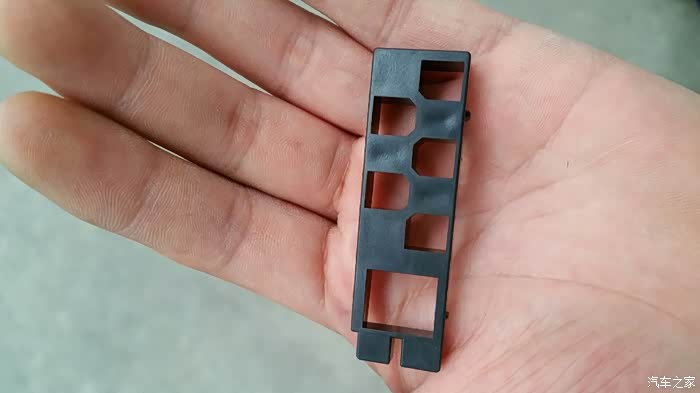

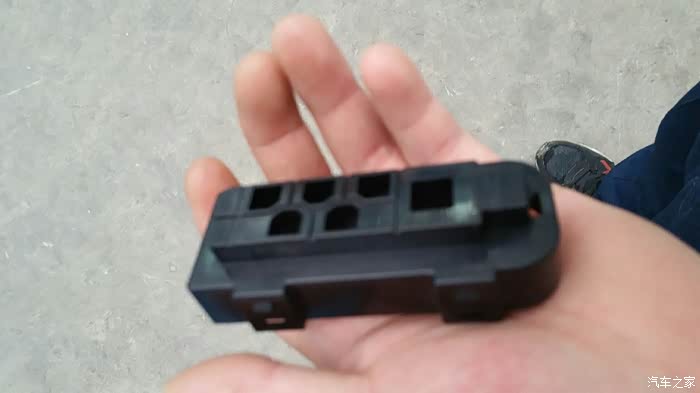

原来的led灯隔光板，其余5个孔你懂的，起亚简配了。我们只保留最大的那个口
把不要的5个口磨掉

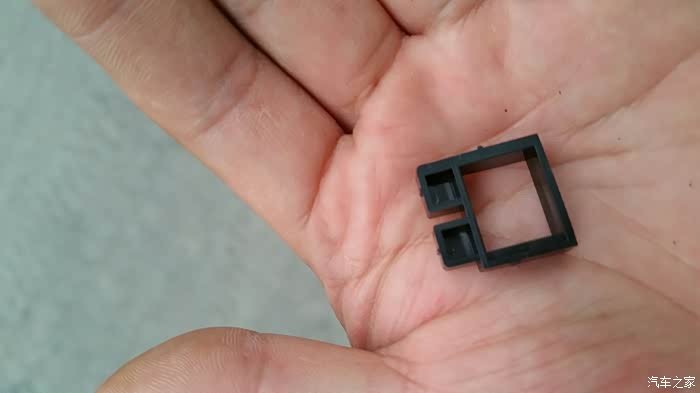

磨掉后就是这个样子

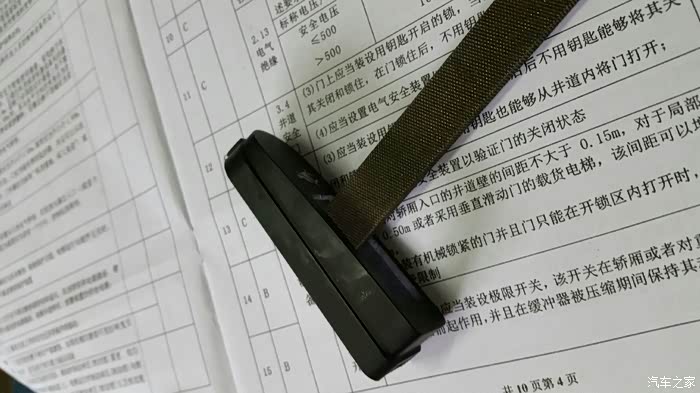

这个也要磨掉上面一层，因为挡住时钟的位置了

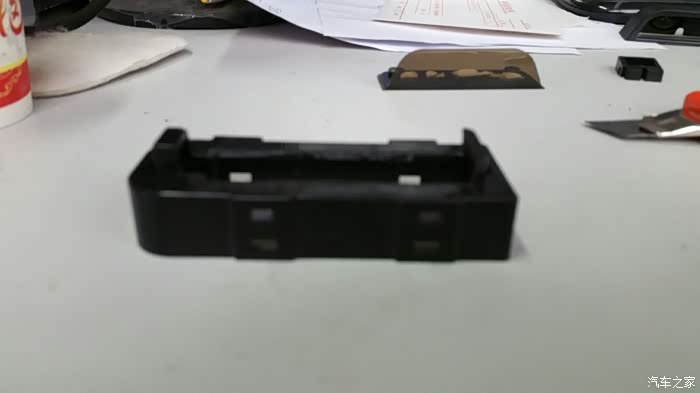

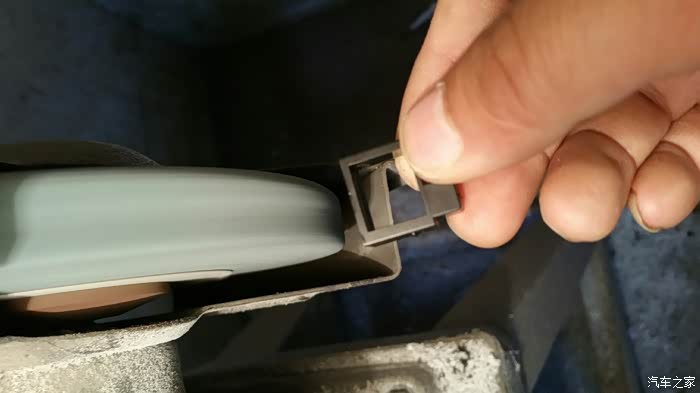

磨掉后的样子，注意保留两边的卡扣，不然没法复原哦
给面板开孔打磨

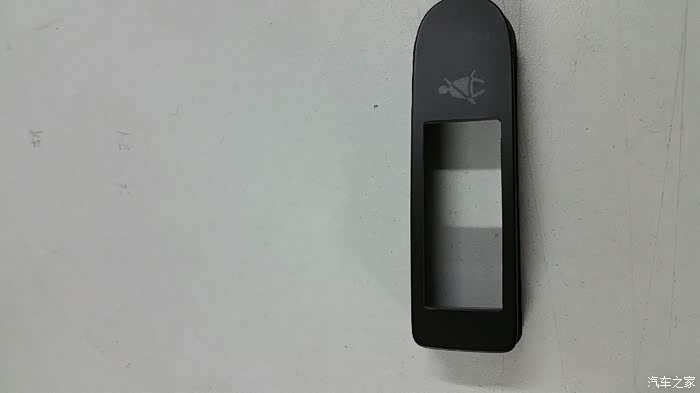

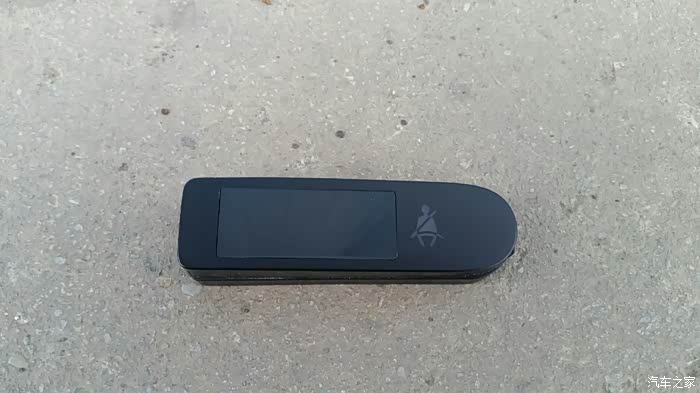

开好了，还不错
装上茶色玻璃，这玻璃按开的孔尺寸切割就行

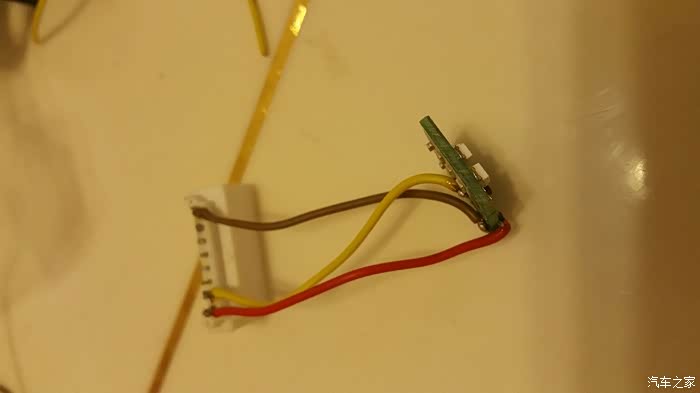

把原车电路板磨掉，只保留led灯的那部分，其余的没有用，然后用线和插头连接。插头也是电路板上拆下来的
把电路板和隔光板用ab胶粘好，注意位置，不要漏光

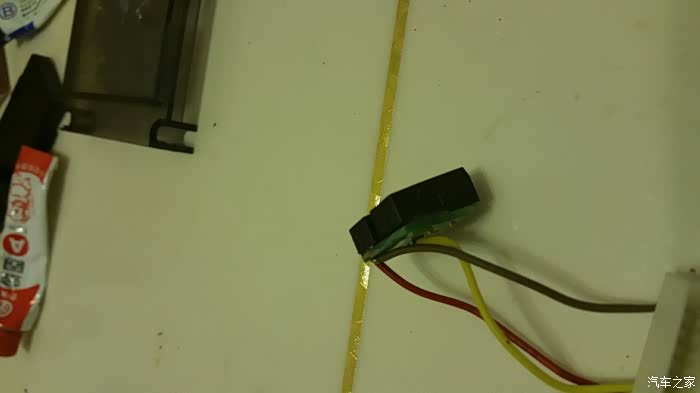

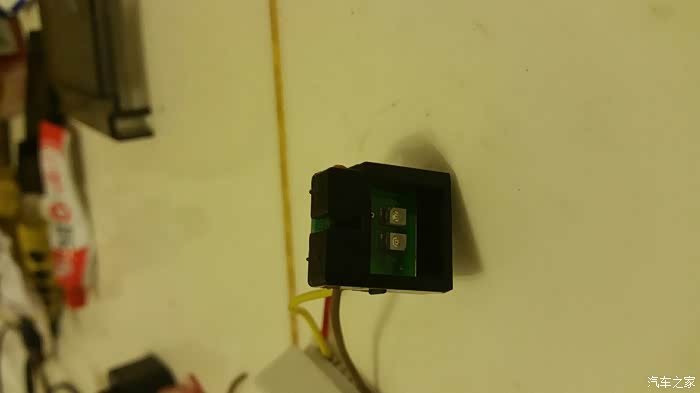

led灯得能从孔中漏出来

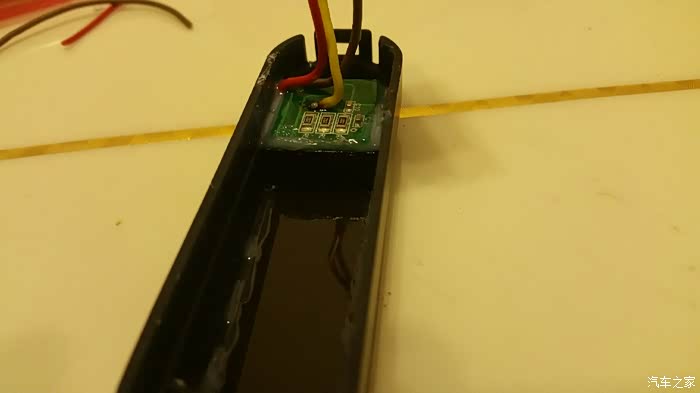

然后把加工好的led用ab胶粘在原来的位置

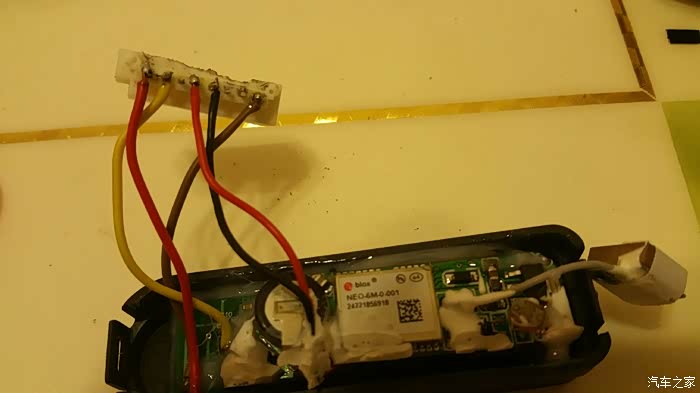

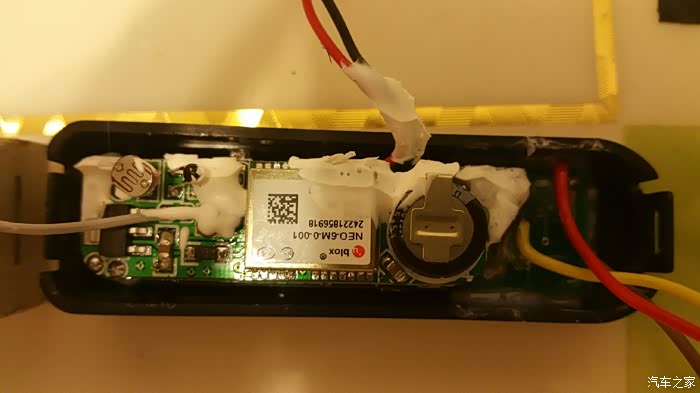

把gps时钟外壳拆掉，把时钟电路板放进面板里，比好位置用ab胶固定
固定完毕

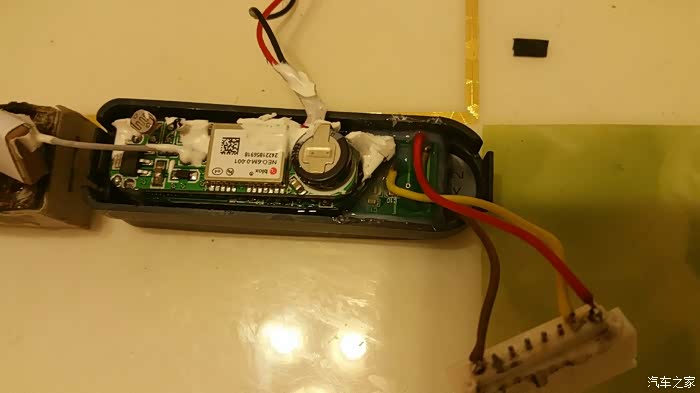

把时钟电源焊在插头的空脚上，我选的中间没用的脚
把插头固定在后盖开口位置，gps天线固定在角落

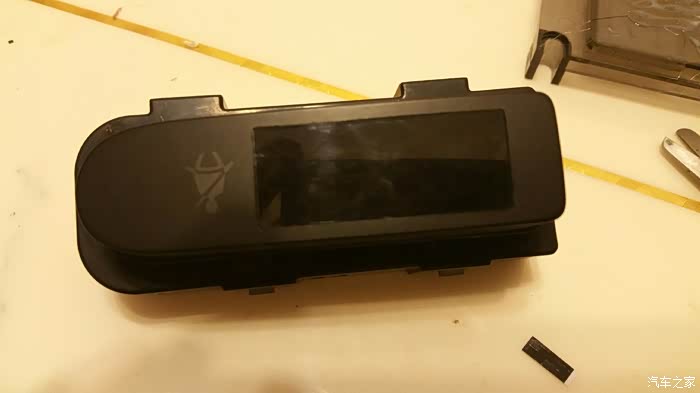

盖上盖子，复原

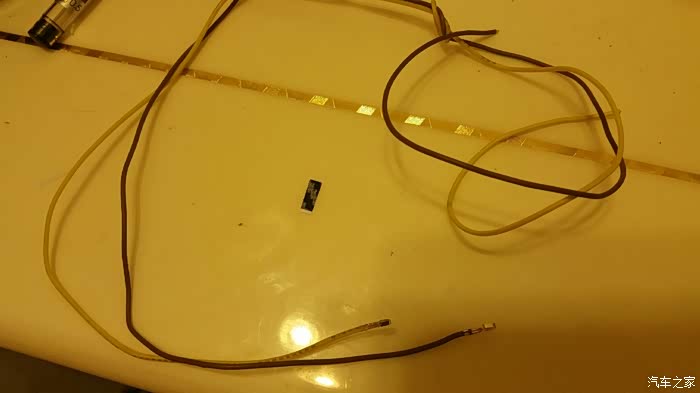

准备2根电源线，配好插针

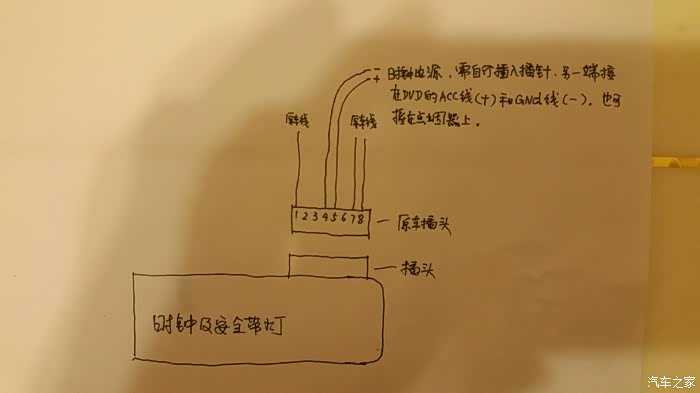

按接线图接线即可
本人文笔不好，各位看官将就看。开孔一定要比好位置，偏了不能复原哦。用到的工具和材料较多，时间也花不少。没动手能力的就不要搞了。想搞的，祝你们成功。

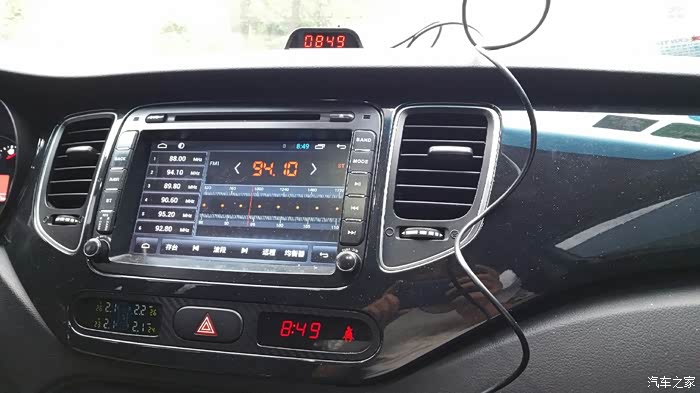

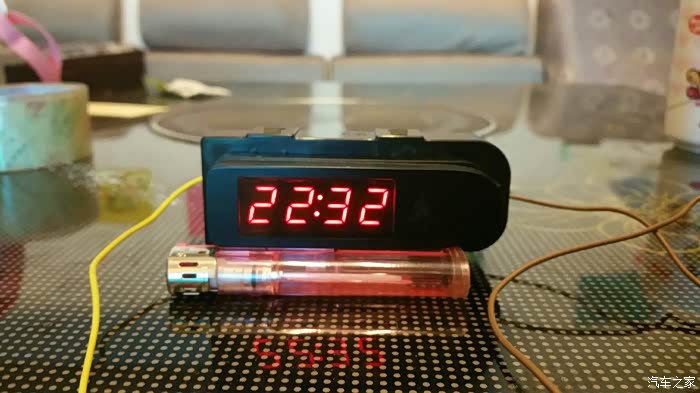

完成后通电测试，正常。完工。
下面补几张图，说明一下重点：

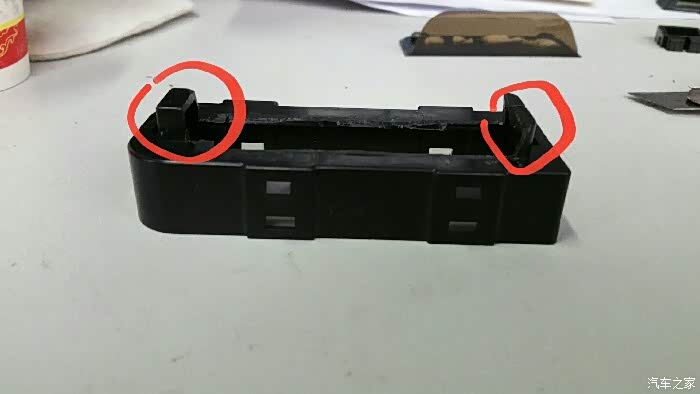

这个底座磨掉上部分，注意保留红圈部分，是面板的卡扣，要是没卡扣，面板没法固定。
原车电路板，保留红圈部分，其余切割掉。注意观察led灯线路，不要把需要的线路切掉了。保留部分的尺寸要参考隔光孔的大小。

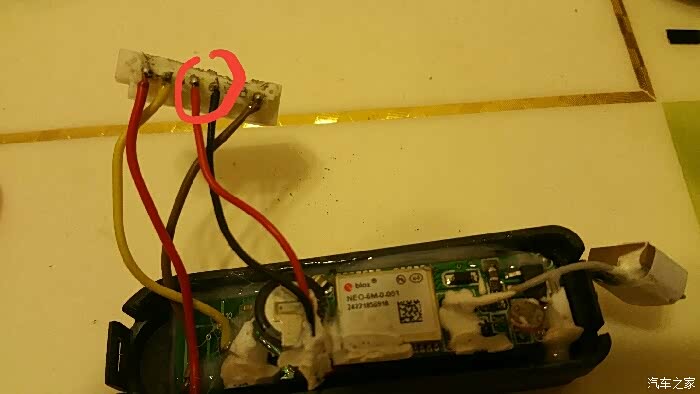

红圈是时钟的电源线，原车只有3根线，把电源线焊在中间的空脚。

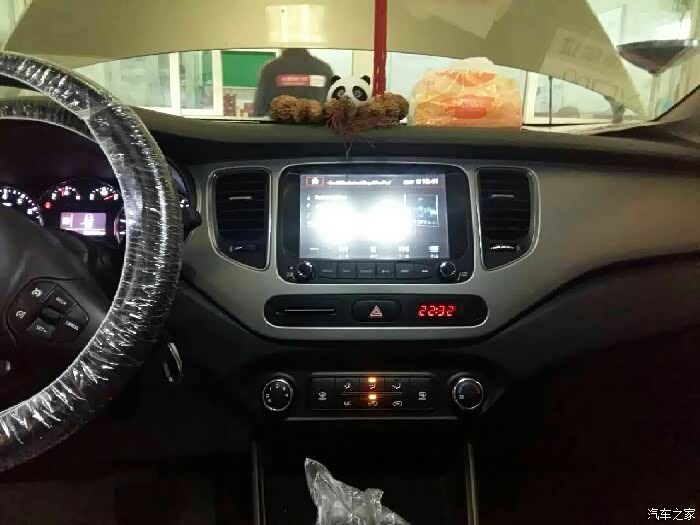

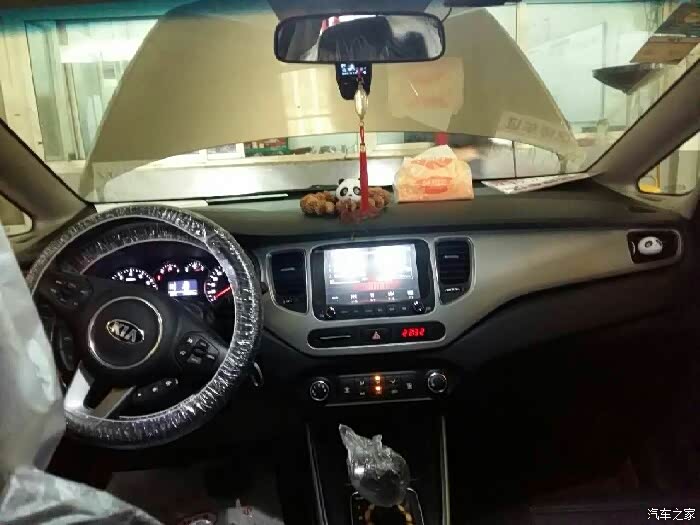

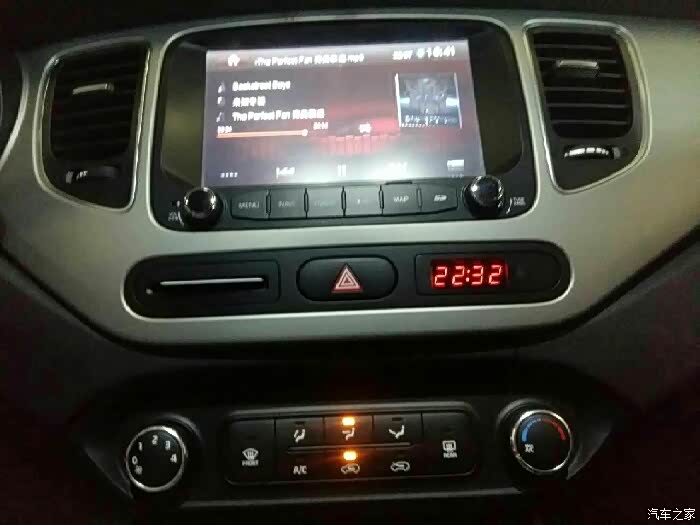

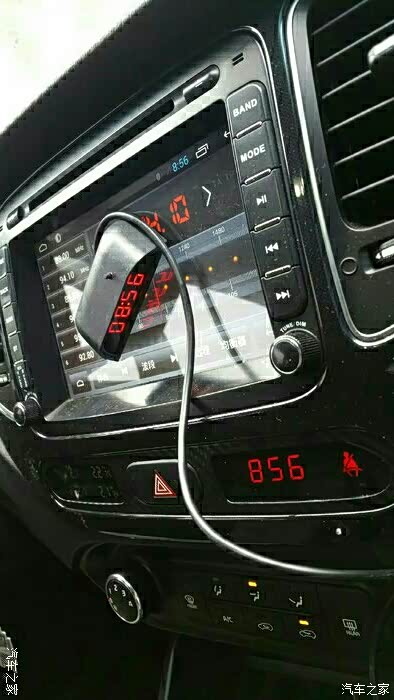

感谢版主置顶，补几张车友安装后的效果图
