【版内置顶】行车记录仪天窗取电教程篇，冰蓝LED阅读灯更换作业

同事们组团买了行车记录仪，由于他们嫌直接插入点烟器取电麻烦，故同事好心将机器送给我，让我来研究如何安装方便又使用而且必须美观！故看过这么帖子便想亲自上阵。写出一篇曼妙的教程来供他们参考。当然也给论坛的大伙们再添加一份作业指导书，希望有所帮助。

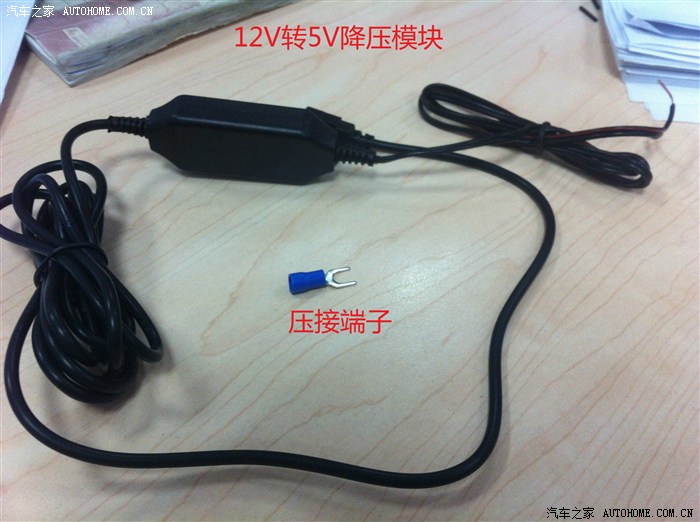

咱们先看一下本次作业的一个重要组件------12V转5V降压模块。

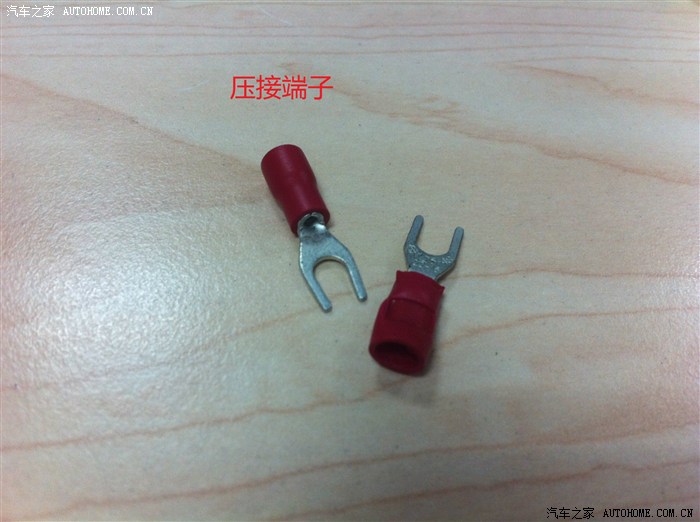

降压模块是某宝买的，中间的是正极的接线端子，由于蓝色不够形象，故我从公司找来了一个红色的。当然这也是个人所好。

接下来咱们看下所需使用的工具。

1.军刀。可惜木有图文，忘记拍了（注意：使用军刀的时候千万小心，本人就是因为今日不慎划伤了手指，所以在此告诫朋友们要慎重，不过不用军刀也行，拿个稍微不锋利点的起子就能撬开，PS：必须得够硬！！！也得够薄！这样才能插得进去。）

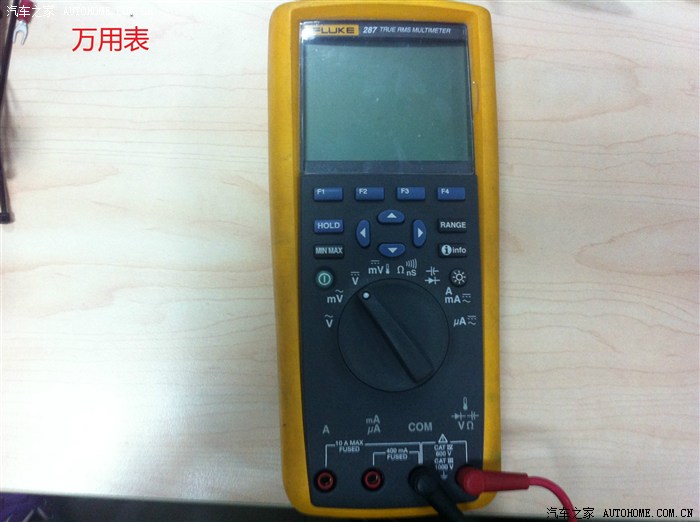

2.万用表。公司拿的，Fluke！名牌啊，当然我们使用不需要这么强大，只要在天窗模块上找到哪个点是12V，哪个点是地就行了。

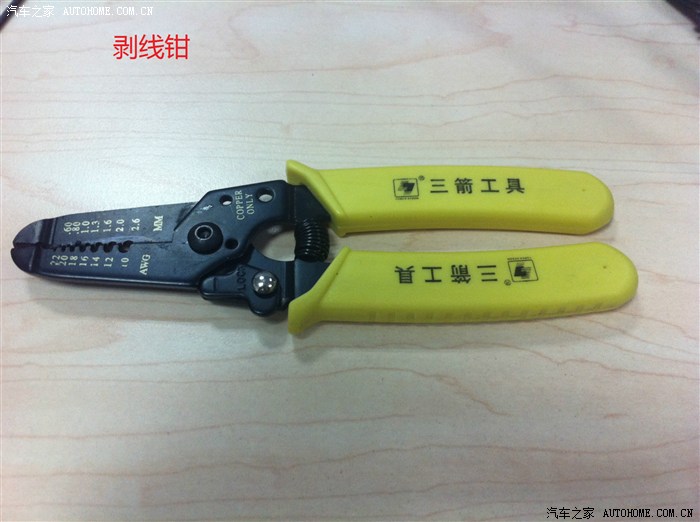

3.剥线钳。

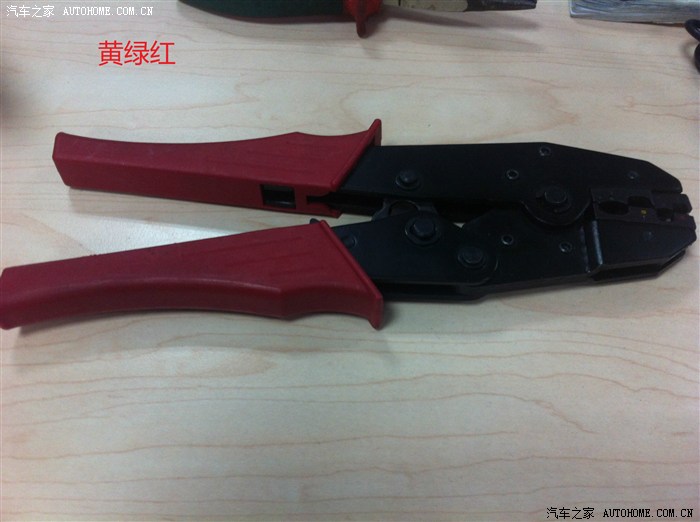

4.黄绿红。俗称压线钳。

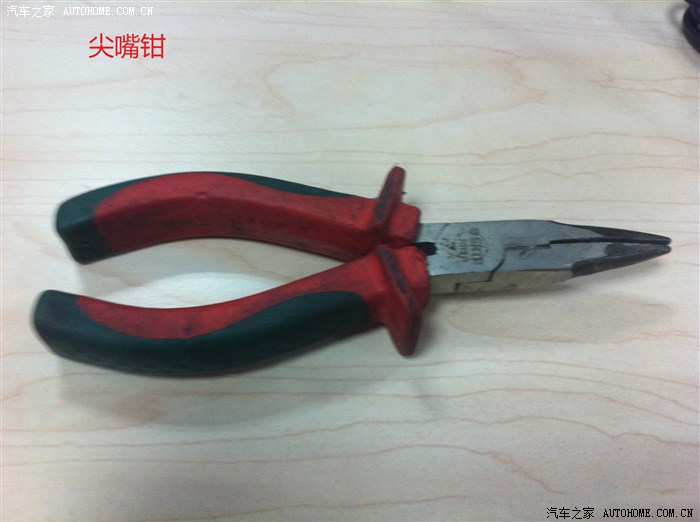

5.尖嘴钳。

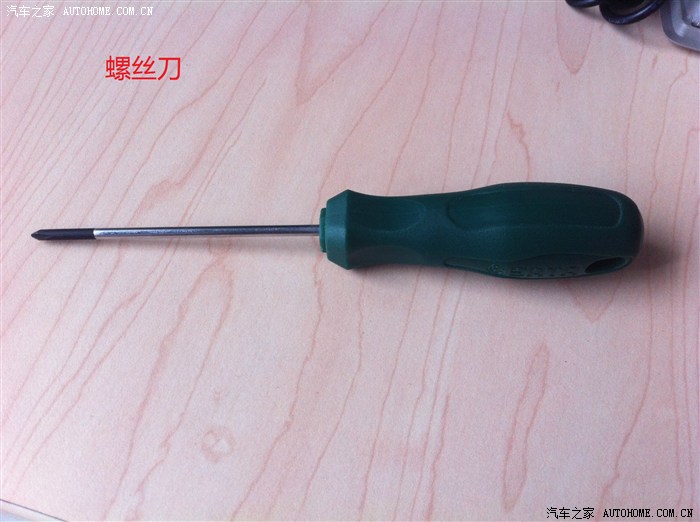

6.螺丝刀。注意：需要十字的。

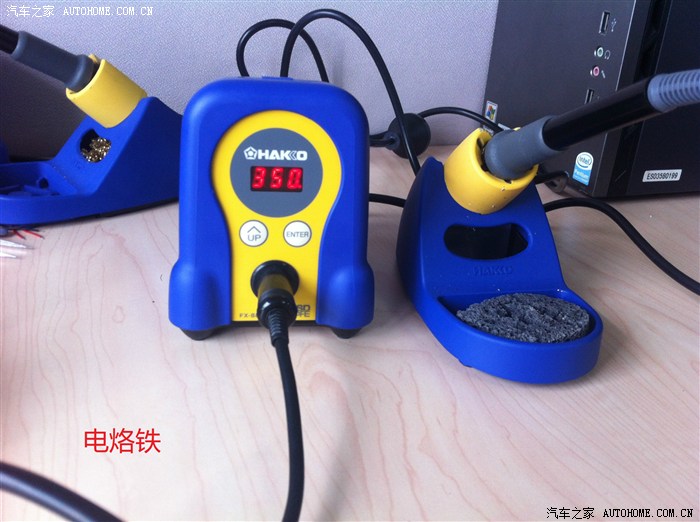

7.电烙铁。白光的！同事刚买过来没多久，用着感觉还行吧。

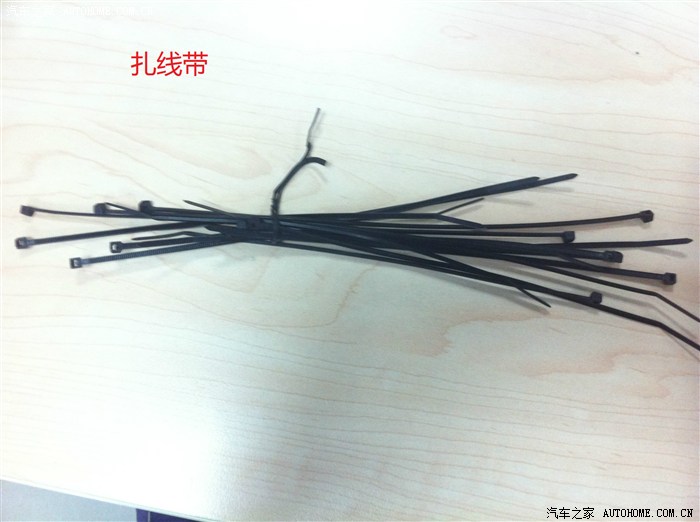

8.扎线带。

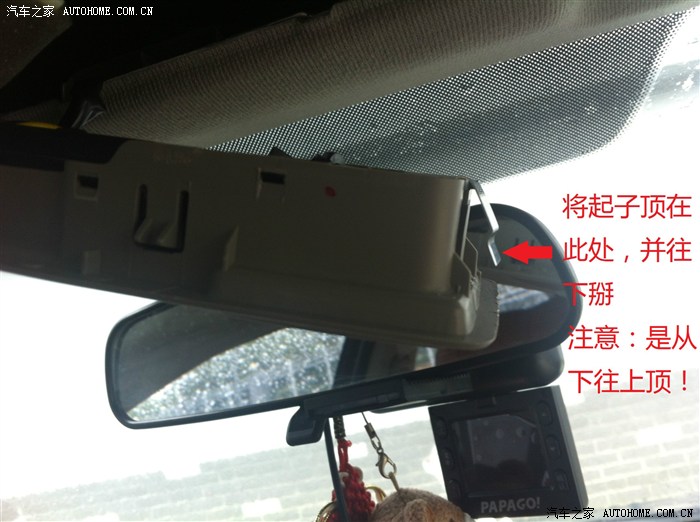

好！以上工具已经介绍完了，接下来开始拆了。将起子从天窗模块的两边的任意一边插入，且要稍微倾斜一些，看下图所示，不知各位能否意会。也可以亲自去尝试下就能找到感觉了。

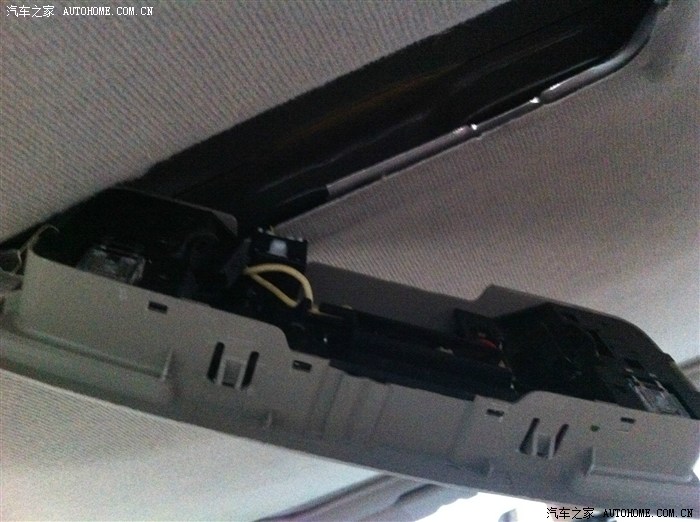

撬下来后先钥匙打到ACC通电后，用万用表量哪两个点是+12V与地。当然此处就不多介绍了，如果没有工具或者懒得查的话，放心，下面也会有介绍这两个点的位置。

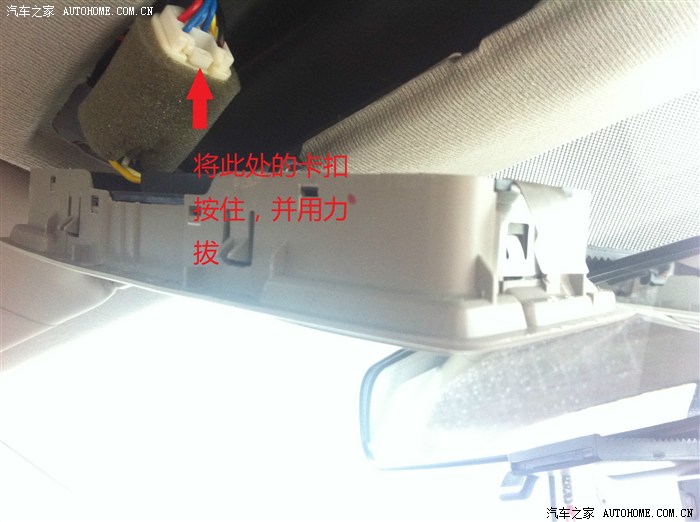

将两个插头拔掉，那个大的比较难拔，故下面做了介绍，将卡扣按住，然后用力往上拔，或者借助硬物往外推。另一个插头较小，故不作介绍，方法相同。

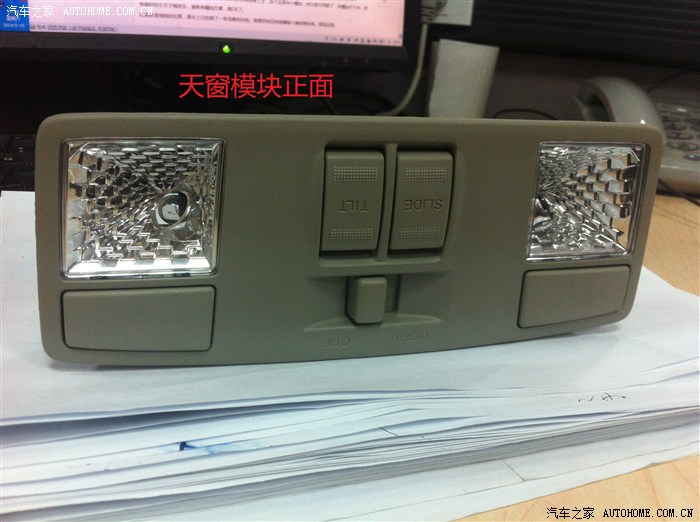

拆下来的天窗模块。

天窗模块背面。

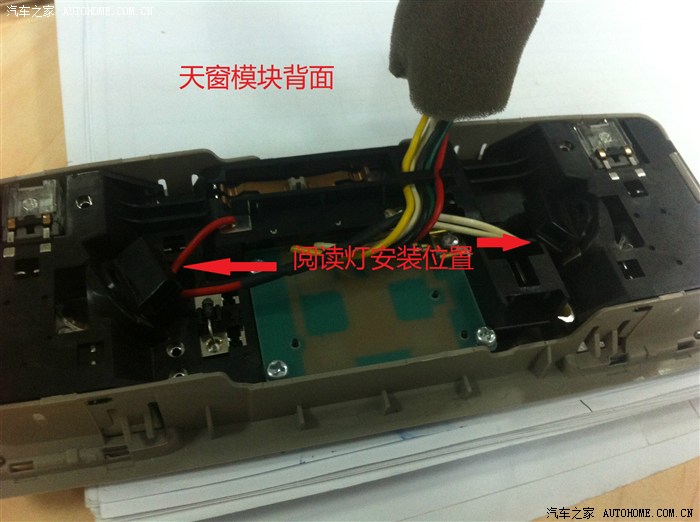

天窗模块背面。下图可以看到两个阅读灯安装的位置，若想换阅读灯的可趁本次拆卸进行更换，本人就是趁热打铁给换了的，骚后奉上作业。

现在模块已经拆下来了。现在我们对12V转5V模块进行处理。

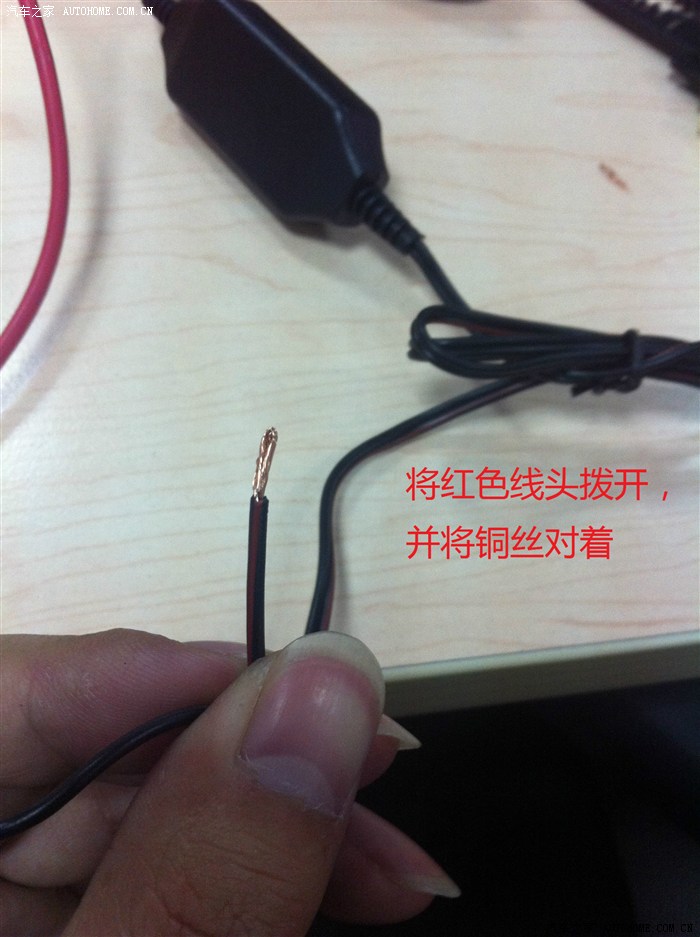

将电源模块的红色线头拨开，并将铜丝对折。PS：因为电源模块的输入线是多股且较细，故对折，这样将接线端子可以充分接触，连接性可靠。

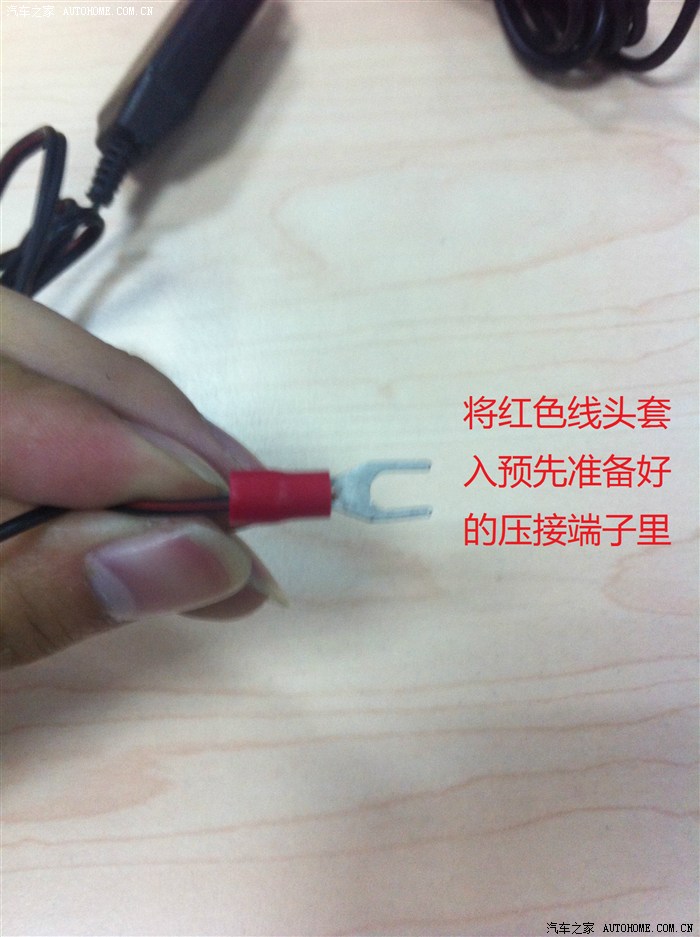

套入接线端子。

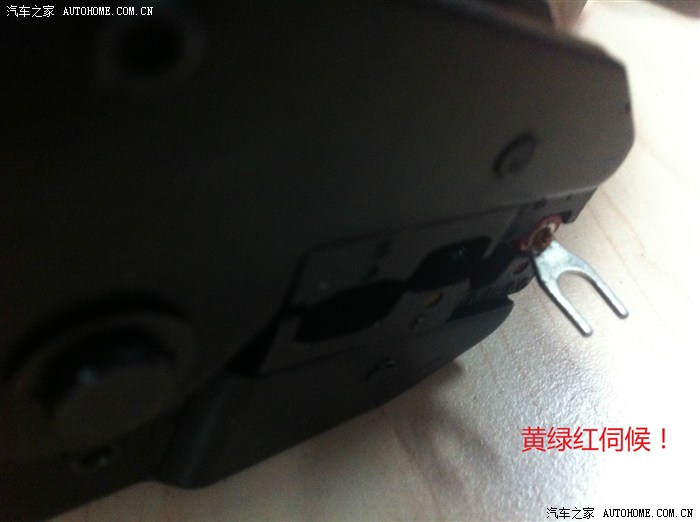

黄绿红伺候！看端子大小选择压接的口子。

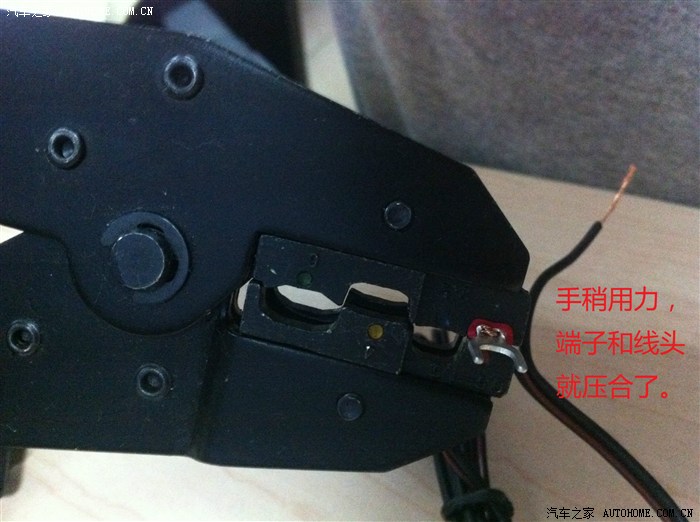

然后手用力，端子就压接好了。

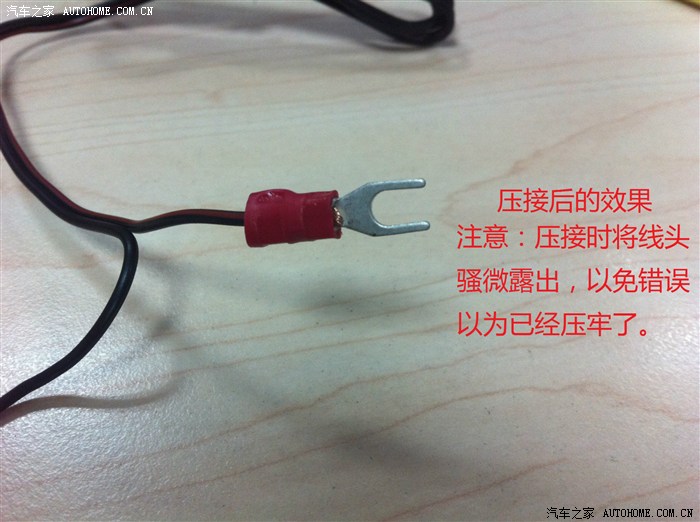

压接好后的效果。PS：压接时线头骚微露出来一点，这样可以知道线头是否与端子良好的压接。

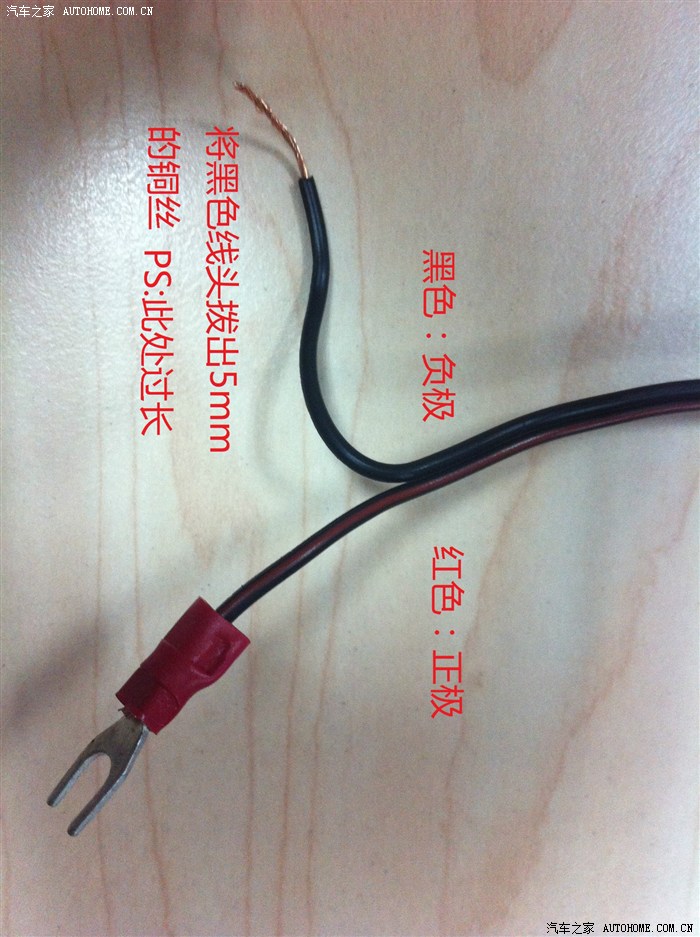

额，此图为何旋转了90度，将就看看吧。黑色为负极，接地；红色为正极，接+12V。

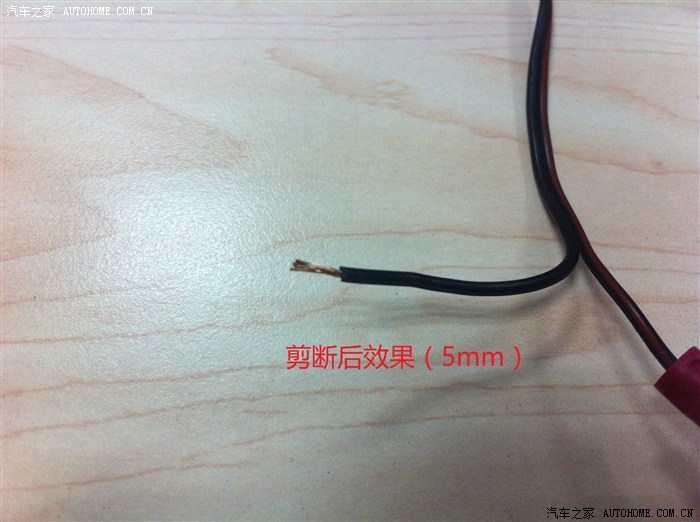

将负极的线剥出5mm的线头。

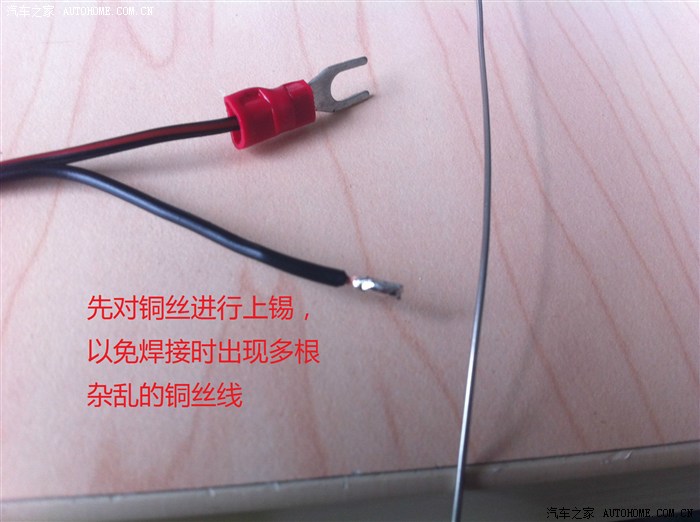

对线头进行上锡。因为这是多股线，所以先上点锡，免得焊接时会散开来，出现很多根杂乱的铜线。

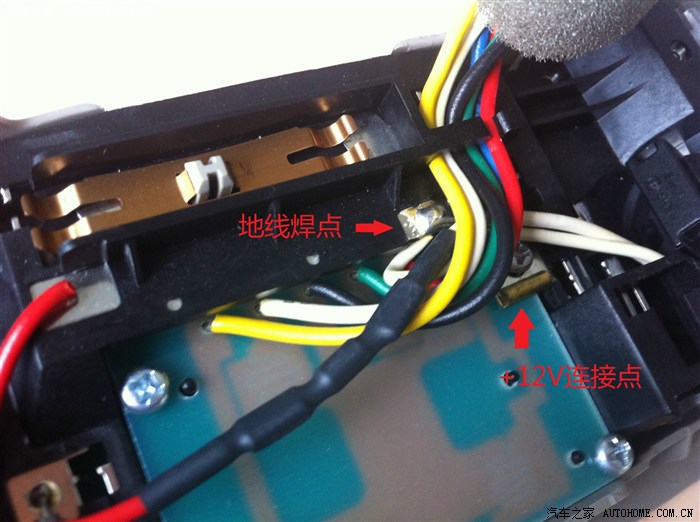

地线焊点及+12V连接点说明。（使用万用表量了一下，12.453V。略高不知道模块是否会受影响）

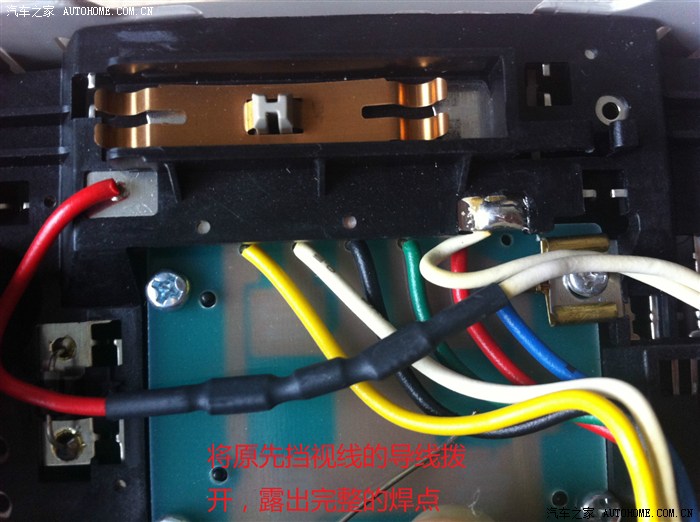

将原先挡视线的导线拨开，露出完整的焊点。

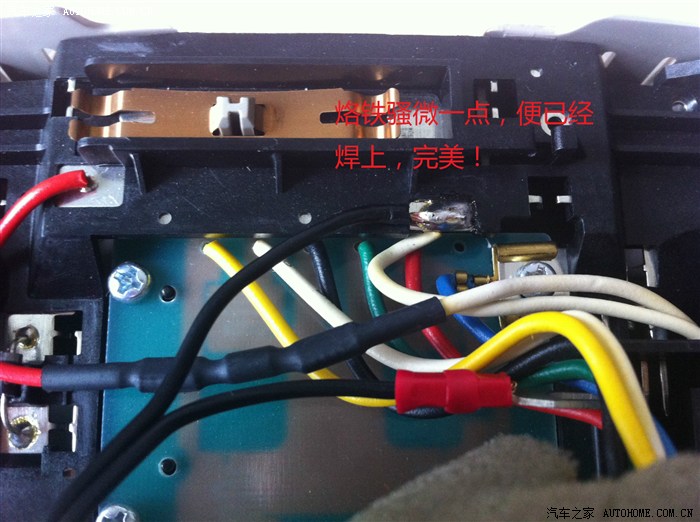

烙铁开到350度，骚微点住一下焊锡就熔了，同时将地线放上去，先移开烙铁，然后等等冷却后将固定地线的手松开，OK！完美！

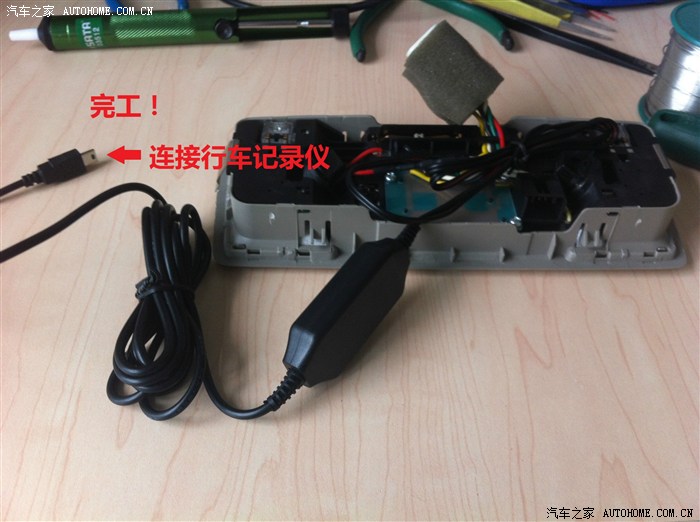

好了，12V转5V模块已经安上了，搞定！

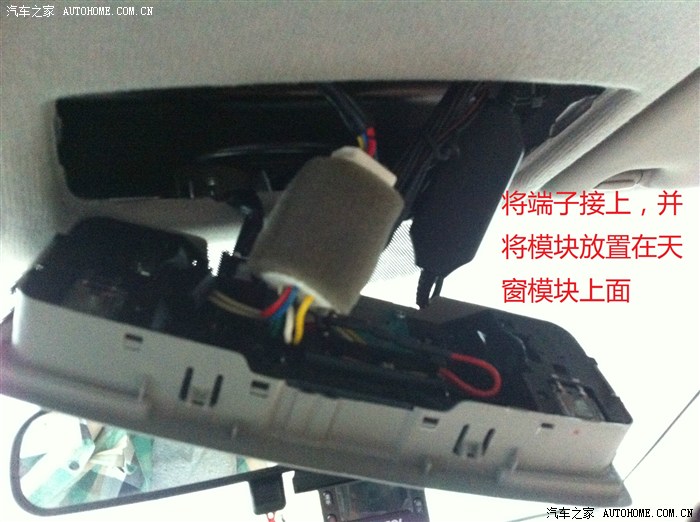

现在再安装回去，先将端子接上，钥匙打到ACC，然后降压模块接头接行车记录仪，骚等几秒行车记录仪便启动了。说明接的木有问题！然后将多余的线束用扎线带绑起来，放在天窗模块的上面，因为正对着上面的空间较大，可以放置多余的线束与模块。

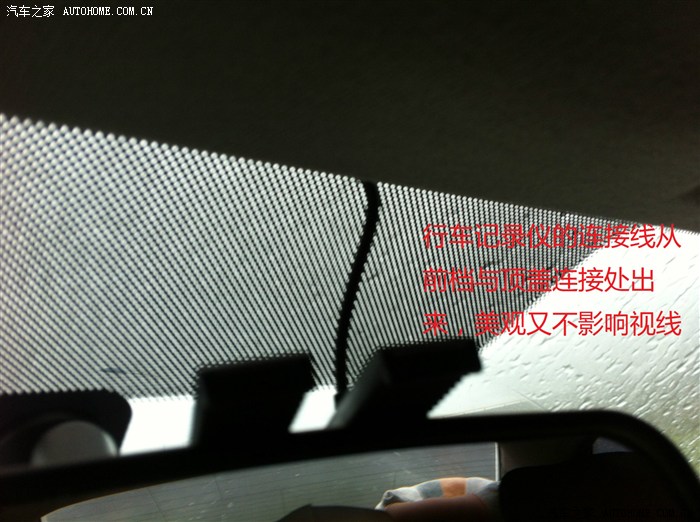

行车记录仪的接线端可以直接从天窗模块那儿穿过去，连接好后，将多余的线束收回放在盖板里。

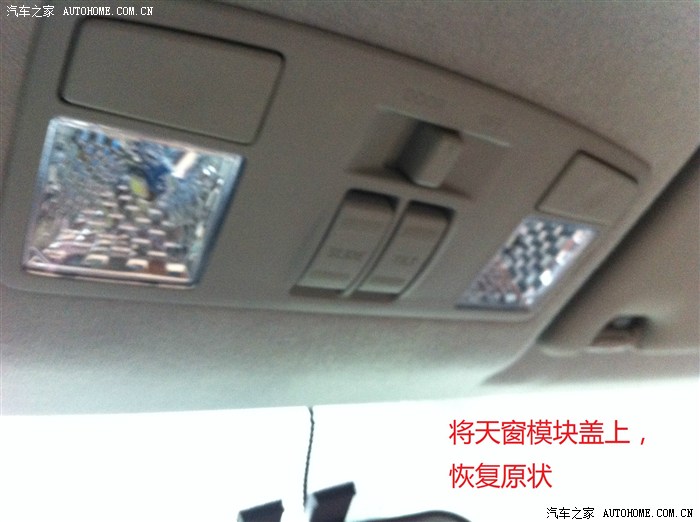

将天窗模块盖上，恢复原状。

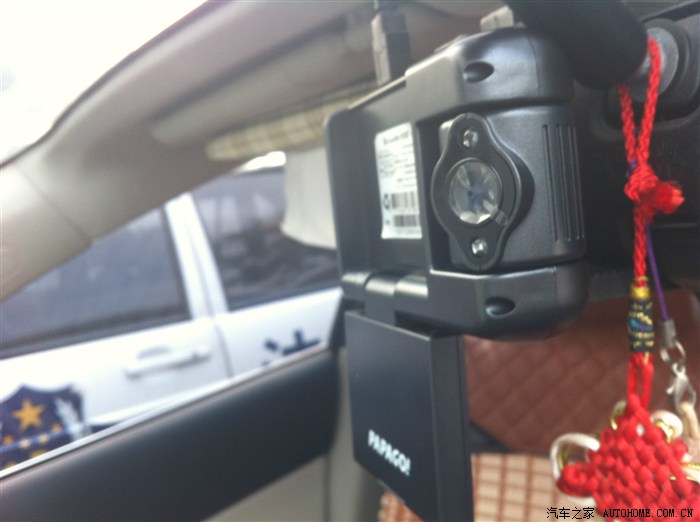

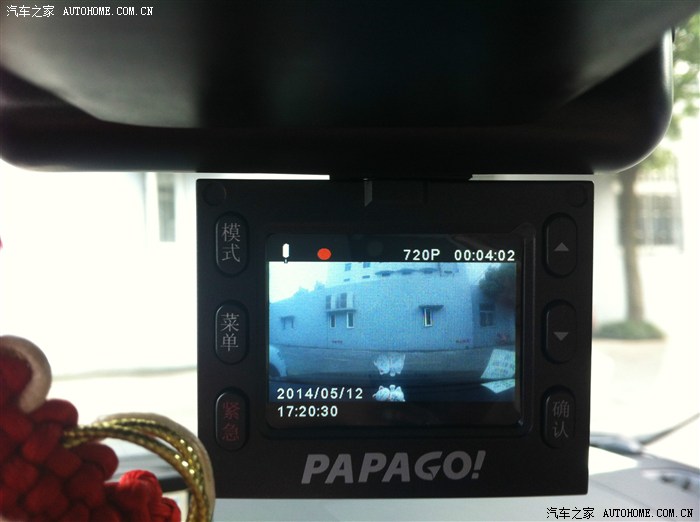

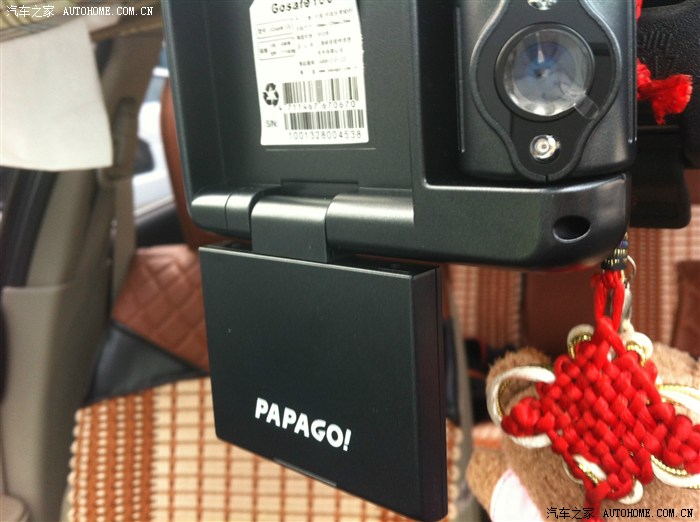

整个安装作业已完成，试了一下效果，果然可以！

但是，目前小弟有一个问题，天窗模块的供电电压为12V功耗为多大，电流是多少A的，因为行车记录仪的是650mAh，不知道用行车记录仪的同时再开天窗，两者是否会有影响，会不会超载，而影响电瓶？在此请教懂的朋友们。

分割线

=============================================================

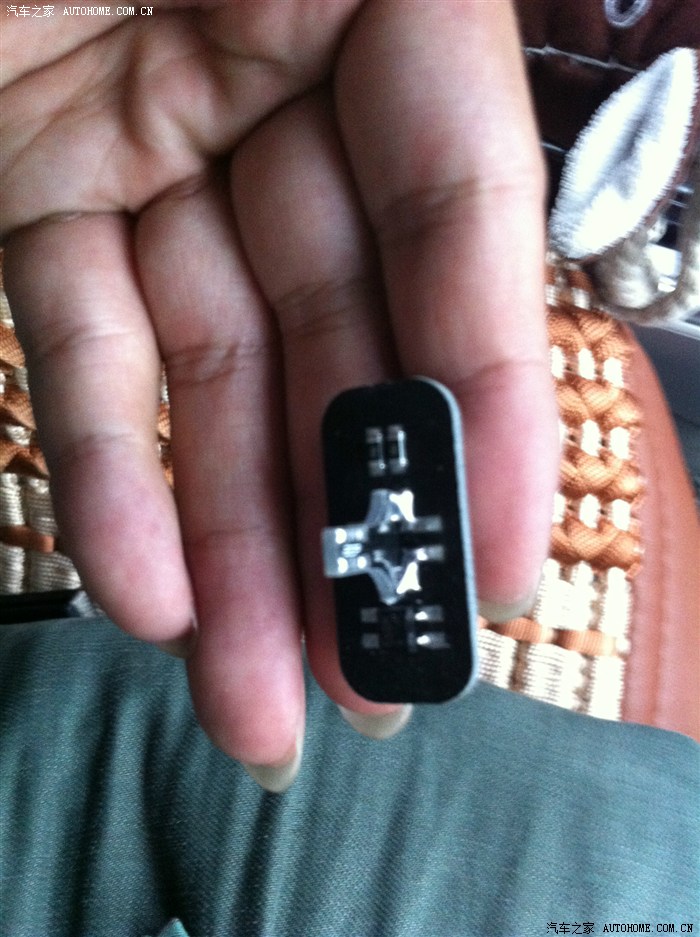

冰蓝LED阅读灯更换作业

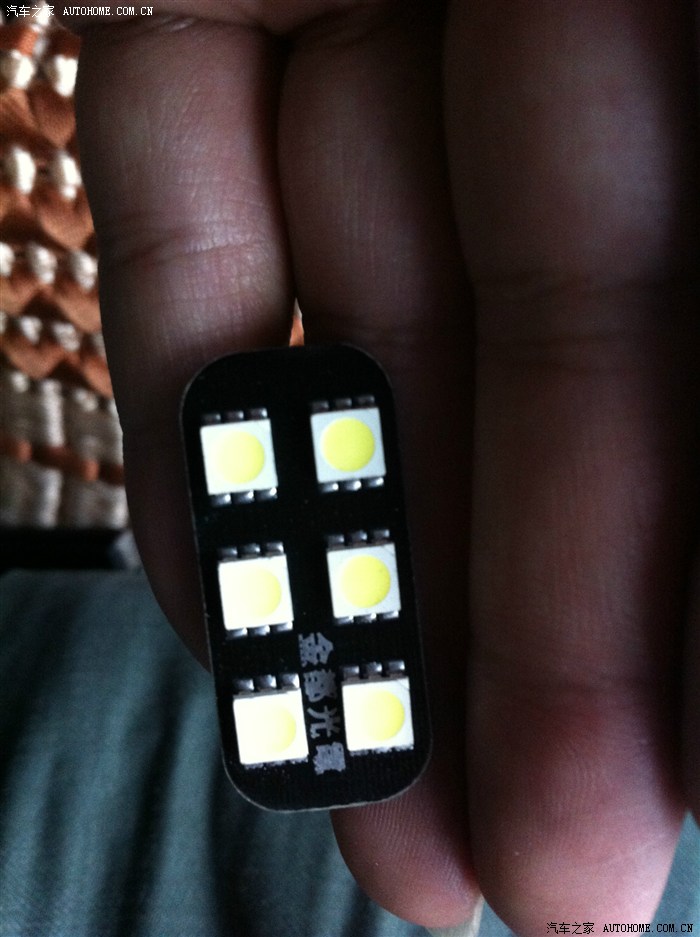

下面是顺带的作业。因为要拆天窗模块，所以周一在某宝上买了阅读灯等。**就是快递太慢了。**的。气死我了，广州发过来的过了五天才到，在这里批评下圆通快递。明明发到嘉兴的，竟然到泰州中转，不是绕远路么！不啰嗦了，下面请看简单作业。

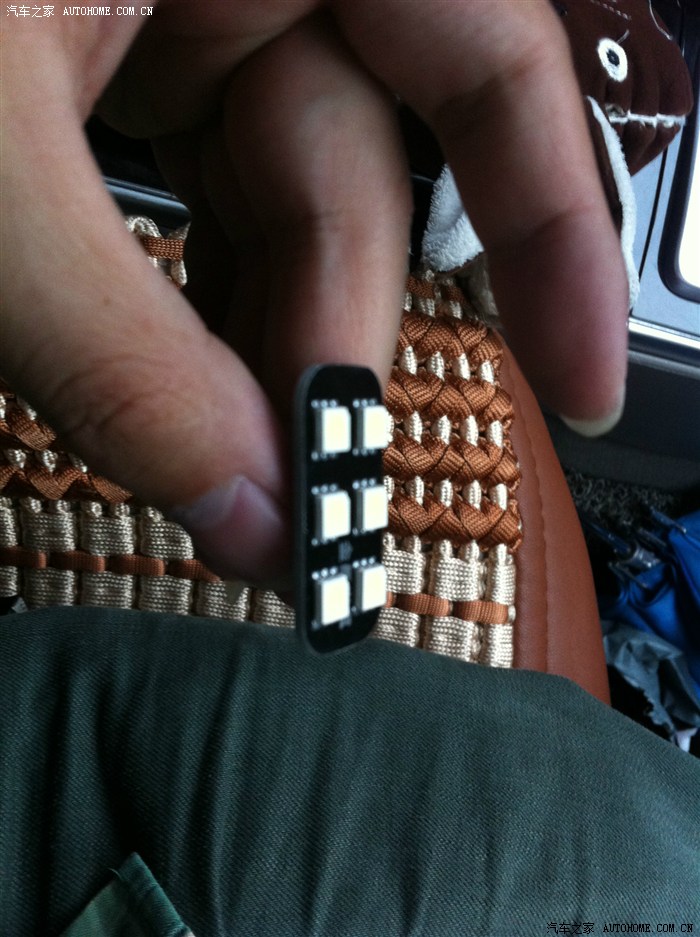

前面的天窗模块已经拆下来了，所以当时就直接换上了。后面的阅读灯也跟前面的一样，但是这个略难拆，四周都卡住了，所以拆的时候要小心。

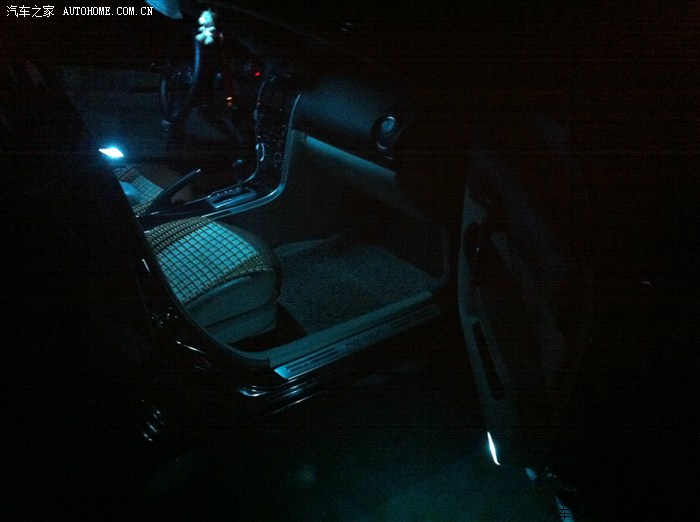

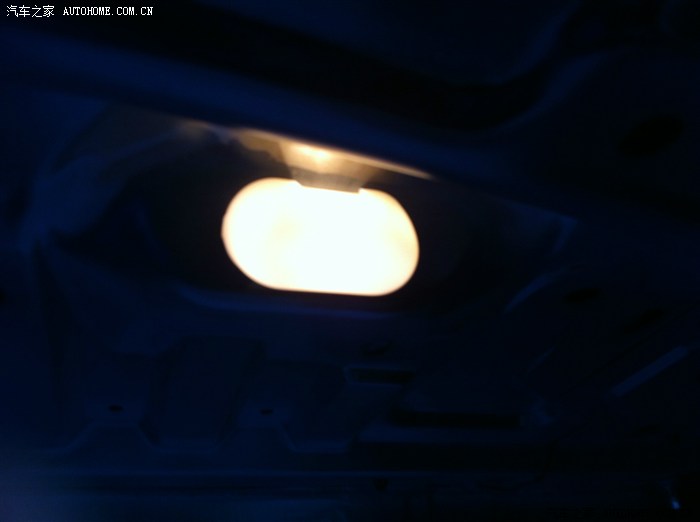

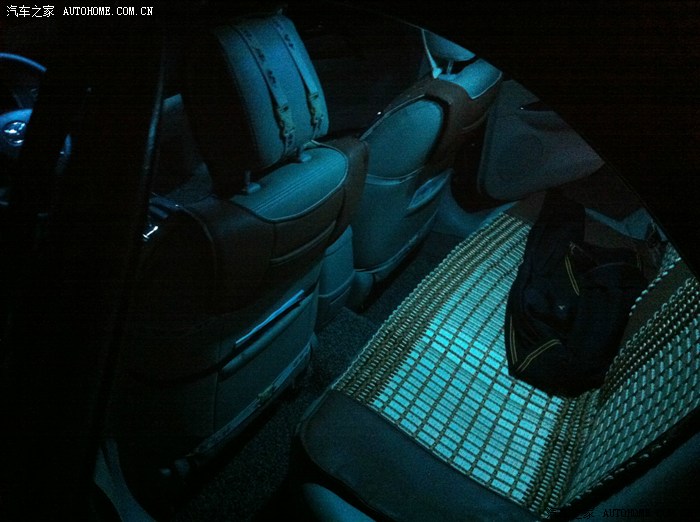

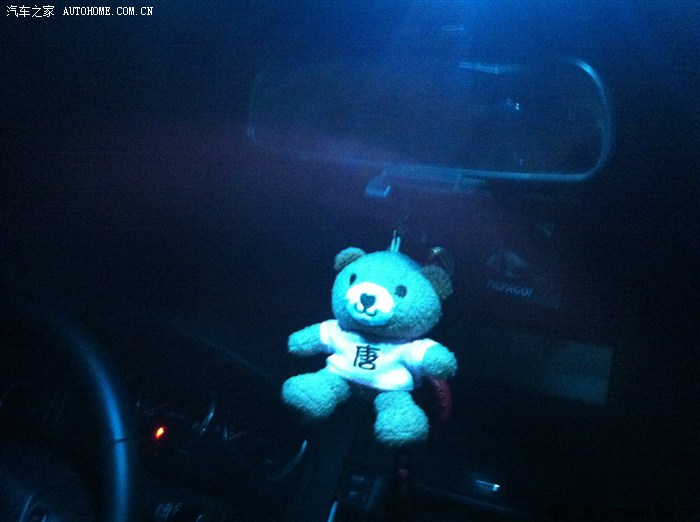

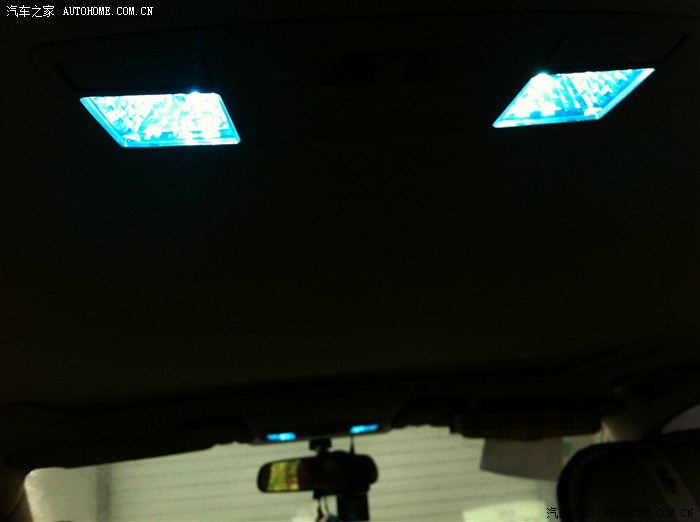

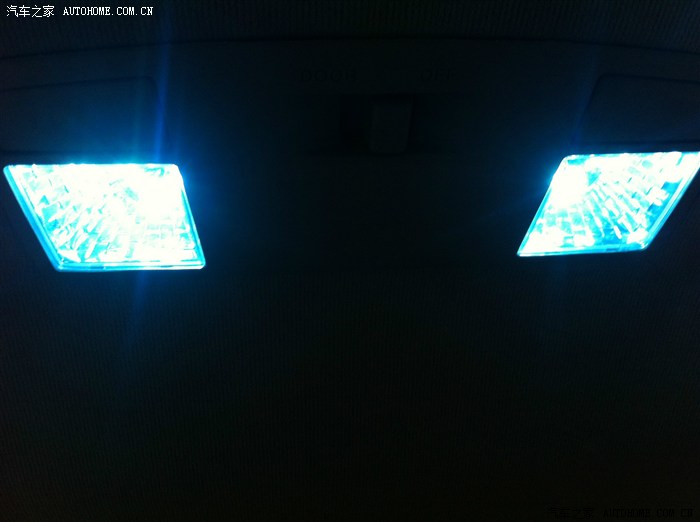

阅读灯效果。感觉还不错，比之前的略亮。

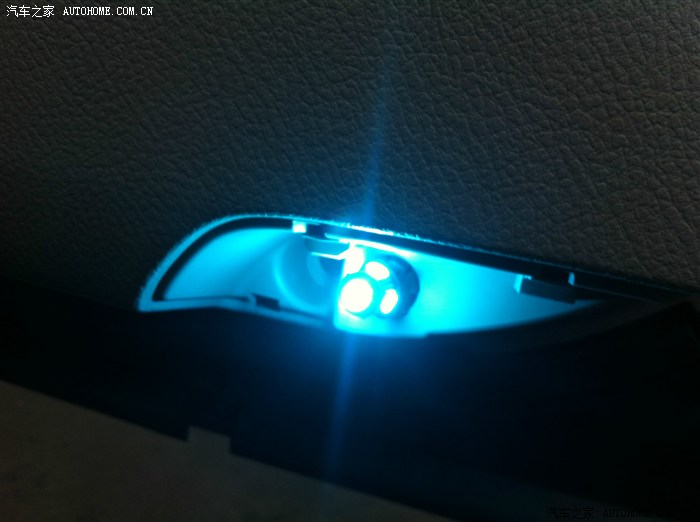

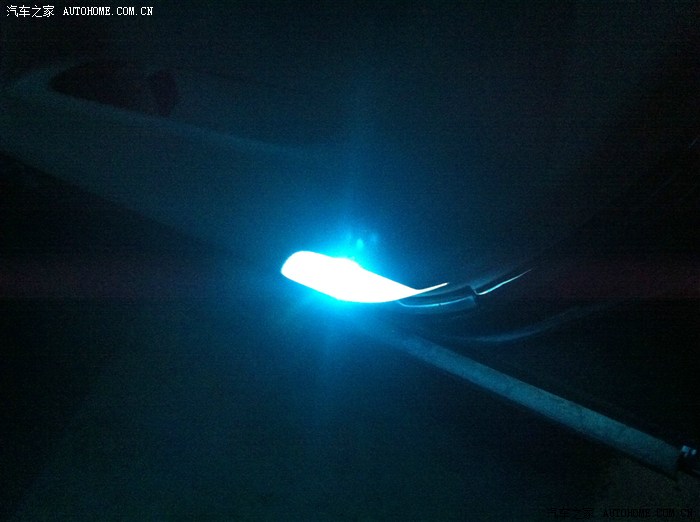

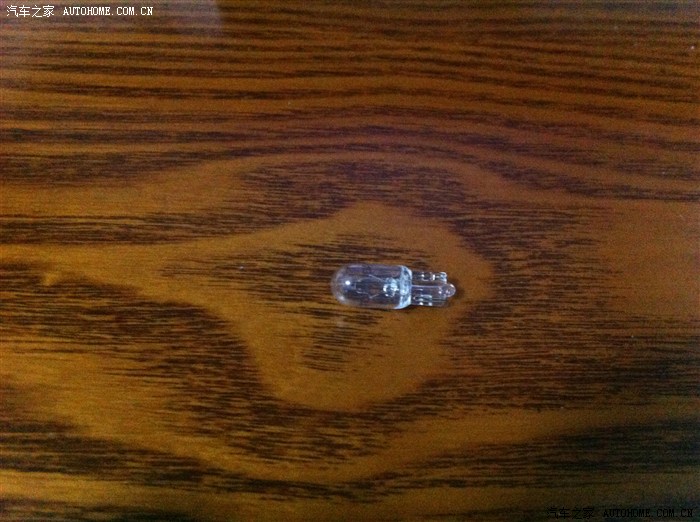

门灯。更换时需要刚下车的时候换，因为没几秒钟，就发烫了。没想到这玩意儿功耗这么大的，12V,5W。本人徒手拔出来了，两边的灯，开门关门搞了两次。下图是换上后的效果。

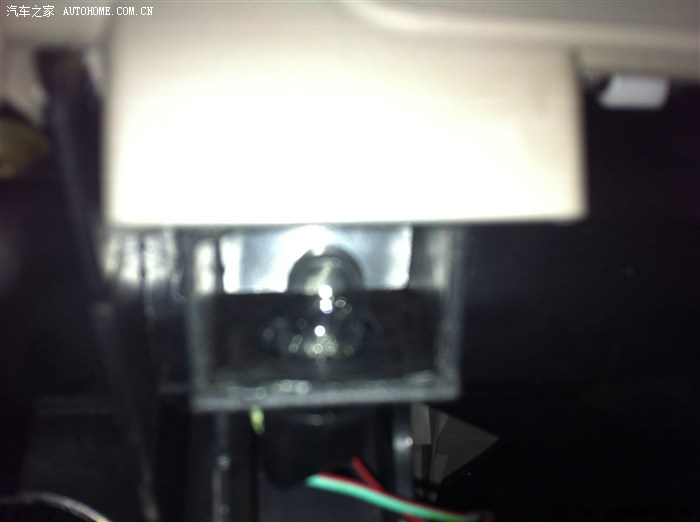

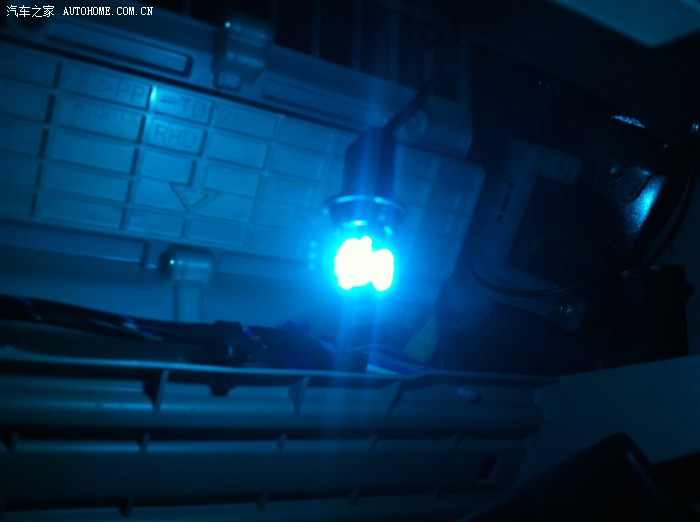

手套箱灯。换的时候先将手套箱往下掰，我想这个大家都会吧，就不做解释了，然后从下往上看就能看到灯泡，用力一掰就掉下来了。手套箱的灯泡功耗就小了，只有1.7W。下图有换上后的效果。

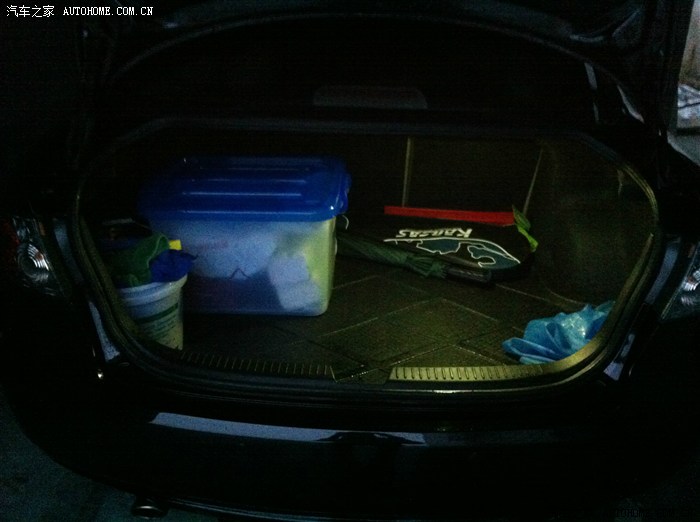

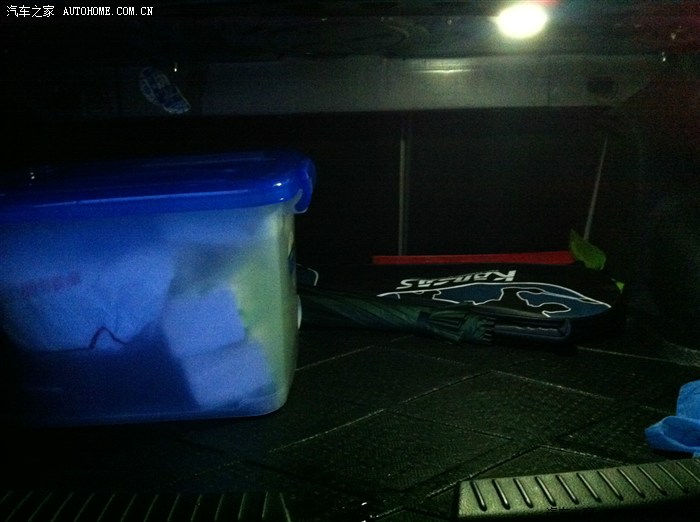

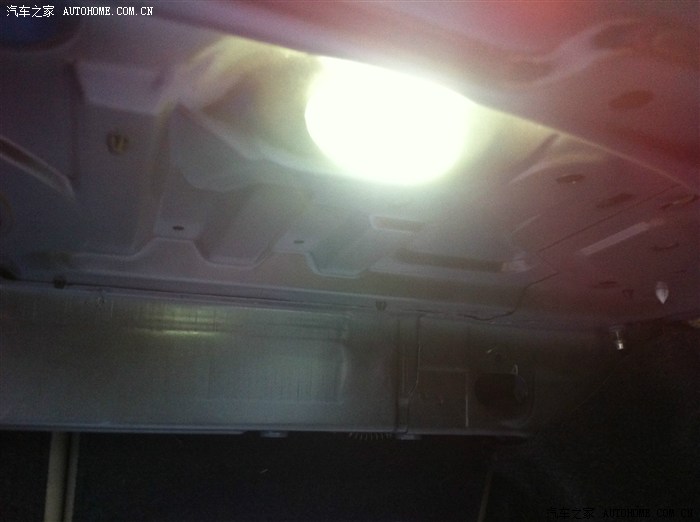

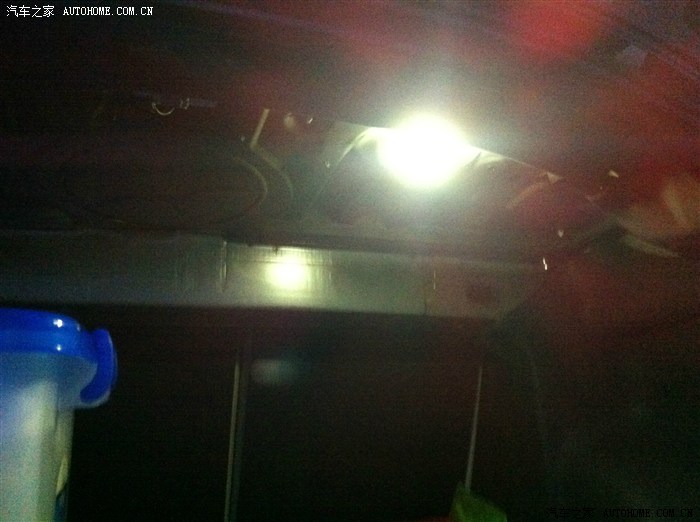

后备箱灯。那时候买了一套冰蓝的，但是考虑到后备箱较暗，所以换成了正白的。不多说，立刻拆灯，拆下来发现，后备箱的灯超级小，只有一丁点。一看只有1.4W，怪不得这么暗，但是它有14V，不知道是不是，灯泡的丝印写的是A14V1.4W，谁能解释下，这灯泡是东芝的。换了LED的果然亮多了，毕竟这么多个LED。看下图效果。
