自己DIY，14款名图安装四摄像头录像机而不用全景记录仪主机。

当年买回车没多久就安装了一台高清行车记录仪，可那个只能记录行车时的状况，对于在窄小的地方及进出停车位，还是四摄像头的＂全景＂好用．
通过长时间的恶补相关知识及细心的寻找相关的主次配件，终于下定决心网淘了各种所需主机及线材进行组装，说组装是因为所购的＂配件＂不是一家店的，也就不是一个牌子了，相当于组装电脑．
而首先要说明的是，我发表这编贴子，不代表说服车友去搞这东西．而是对于想装而又不太知道具体的安装步骤的车友，提供一定的借鉴作用．就安装过程来说是很累的，也要很多的时间．花几百元让人安装是体会不到这其中的嗞味的，而完成后的成就感带来的喜悦，就是由菜鸟变成师傅的一个肯定!到此时自己都会赞赏自己了!

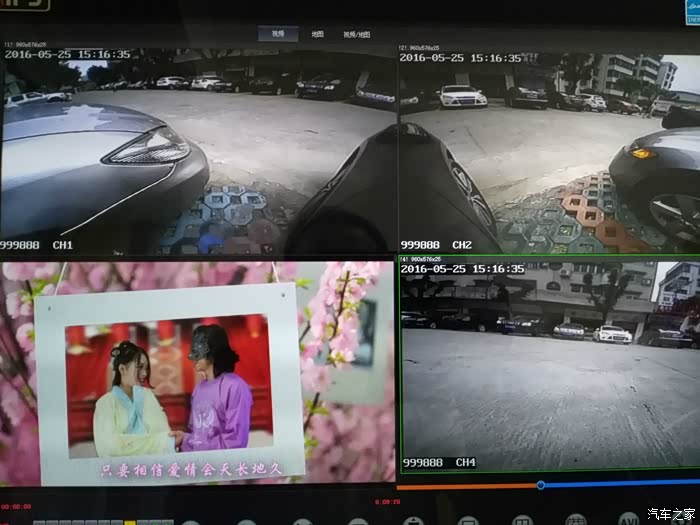

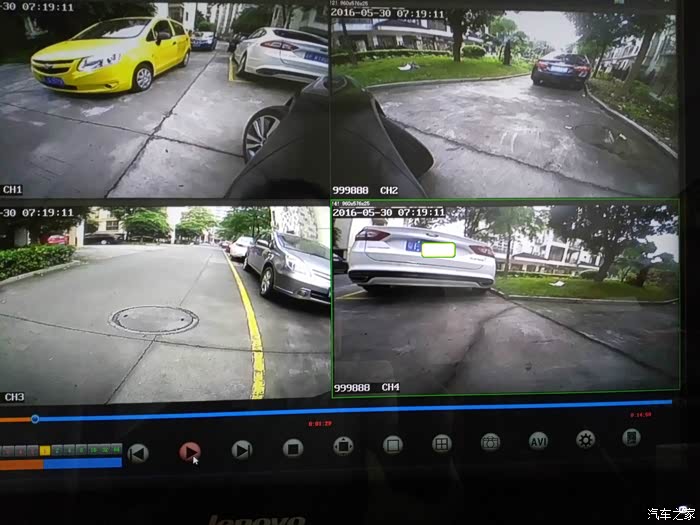

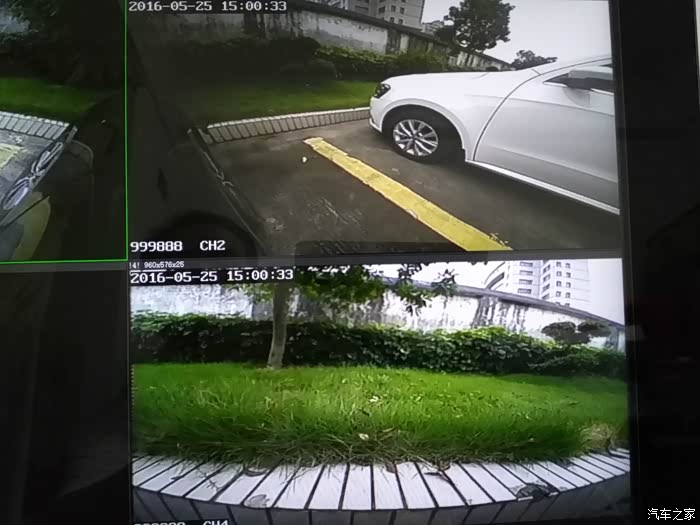

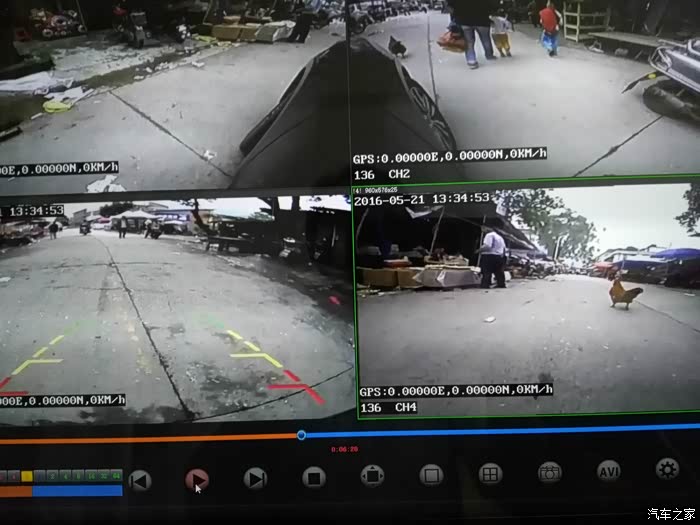

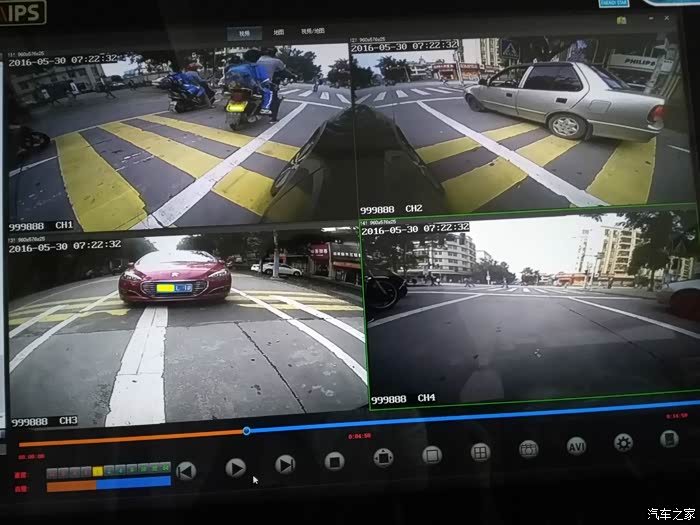

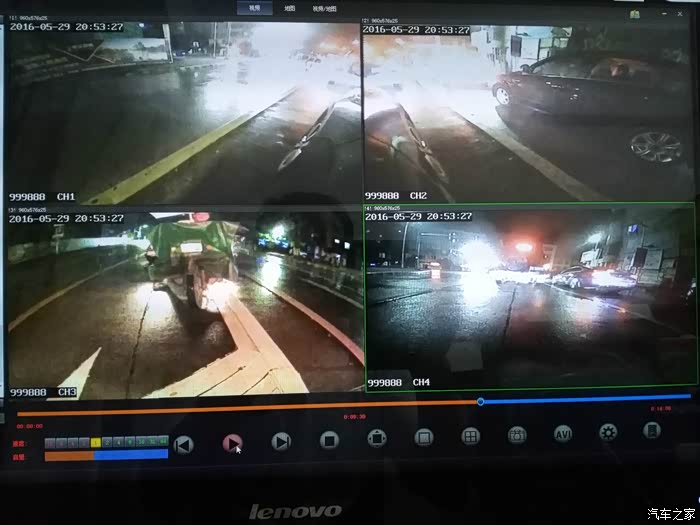

这第一张图是最后完成图,当然是经过多次调试的效果,后摄像头不用调试,前摄像头调一两次就行,最难的是左右后视镜的摄像头调节,会使人的耐心得到考验.

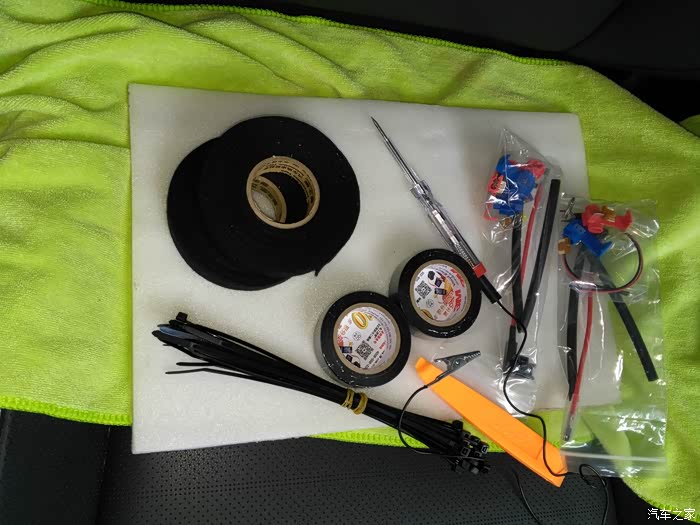

两条取电器,车用电笔,绝缘胶布,大的两个是有粘性的胶布,用来固定线路具减震作用,后来并没用多少;长条型的是扎带,也没怎么用.

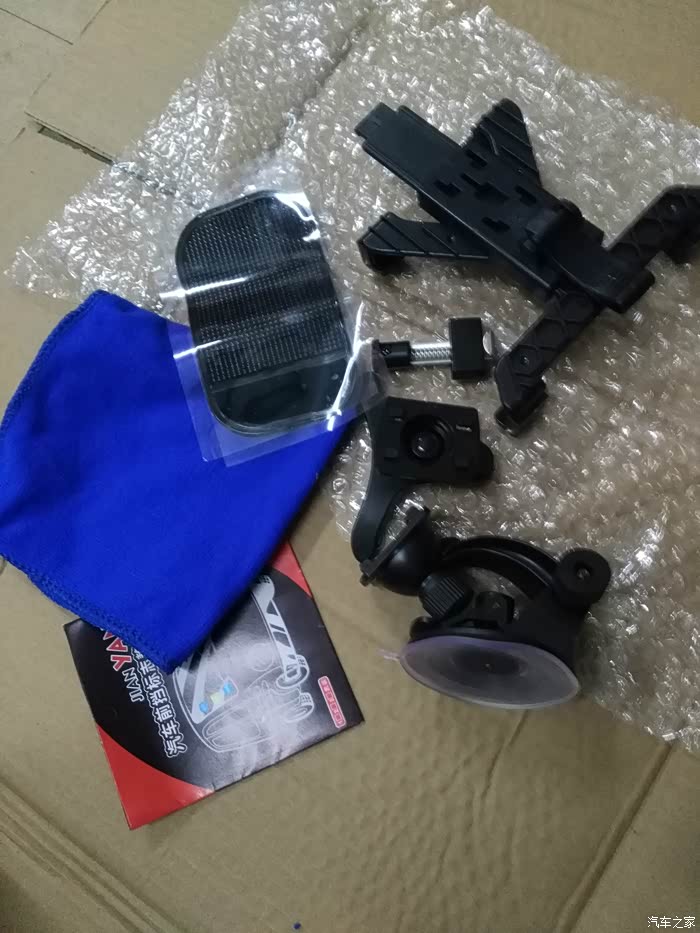

风口夹,是用来挂显示屏,没打算动原车导航,听说要解码器,而且原车的是7寸的,而我想要是的9寸屏.

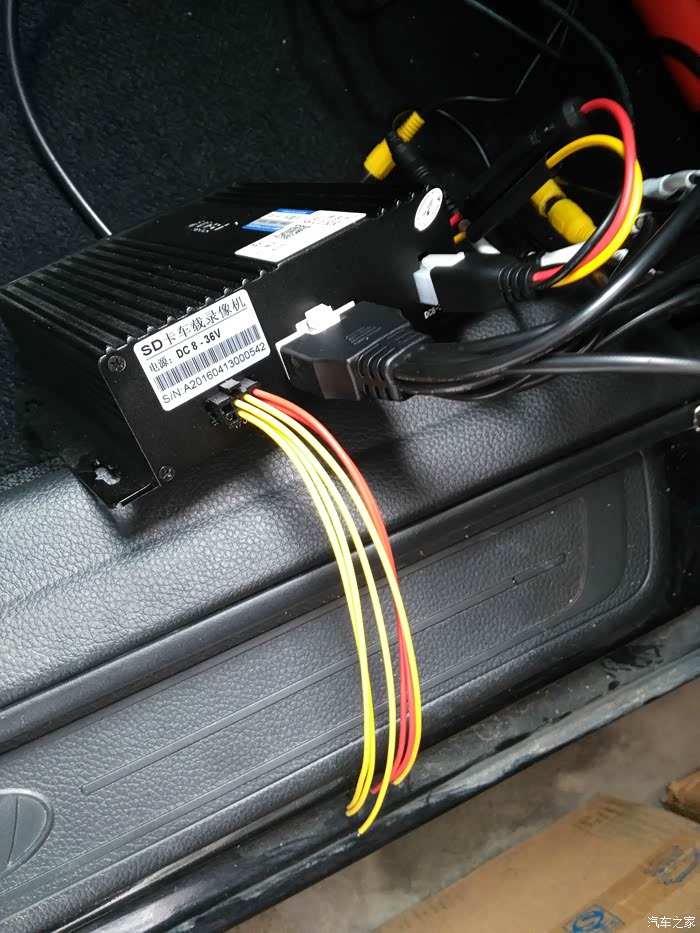

主角来了,这就是车载录像机,功能不太多,看上的是有四分屏,能延时关机,最大支持128G内存卡,是大SD卡，最关键是稳定工作。那几条小线是接触发的，后来没接，接线麻烦一些，而且9寸屏够大了就一直全部显示更方便。

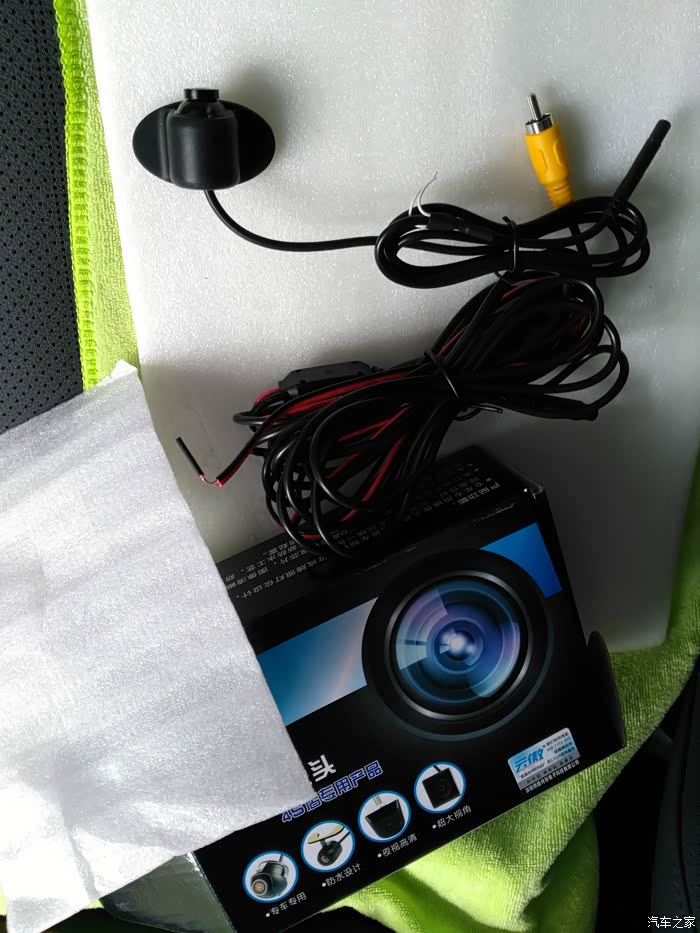

前视，选用的是小蝴蝶款，安装在前面车型标志下面的风格条上，底部有胶纸，不用担心放不稳，头部可360度调角度，不带小锣丝，有一定的咬力，不会因为调节后有松动。

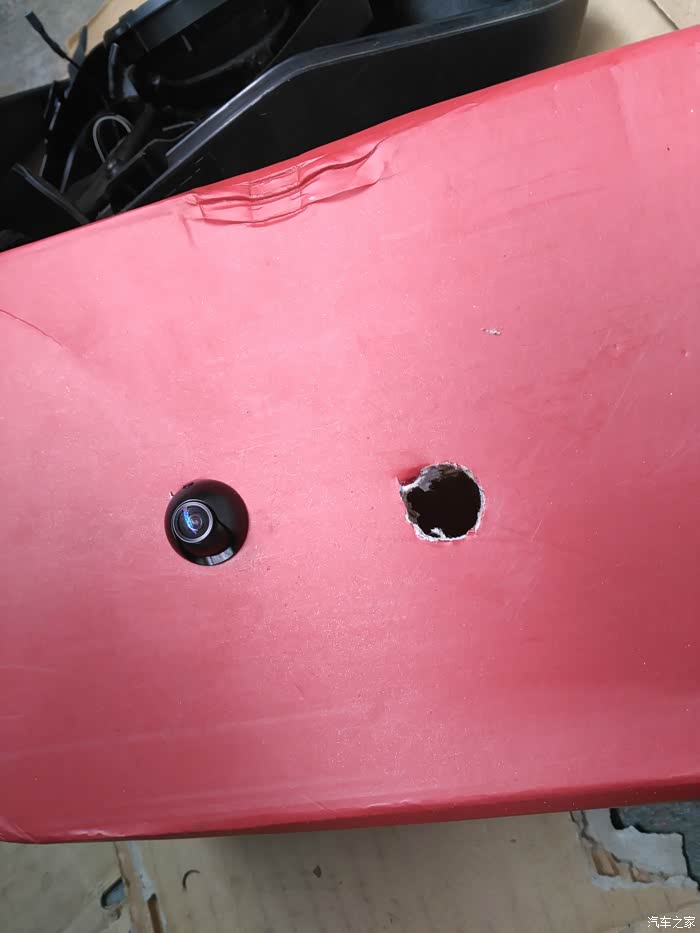

在后视镜钻孔前在纸壳上练手感，第一次搞这个，总得小心点好，后来在后视镜钻孔后因钻头偏小，用小刀搞了好久都不行，后来用电铬铁扩孔。
左右摄像头选的是能调角度的款式，原来是感觉它“突出”而怕不好看，想用那种平的，平的款式装上就不能调，好看而不适用，最后装上能调的就是选对了。

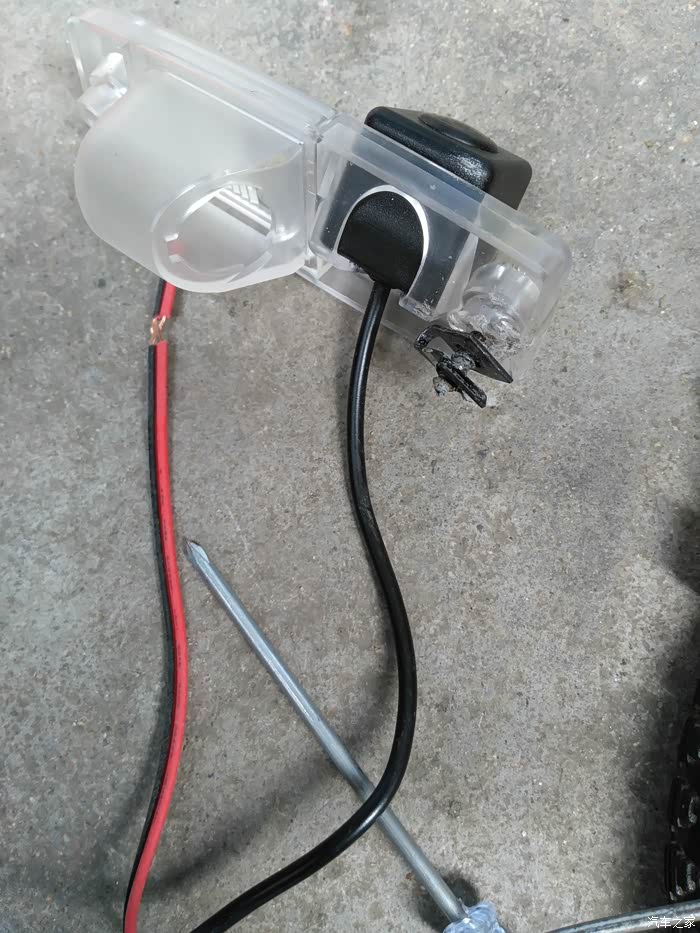

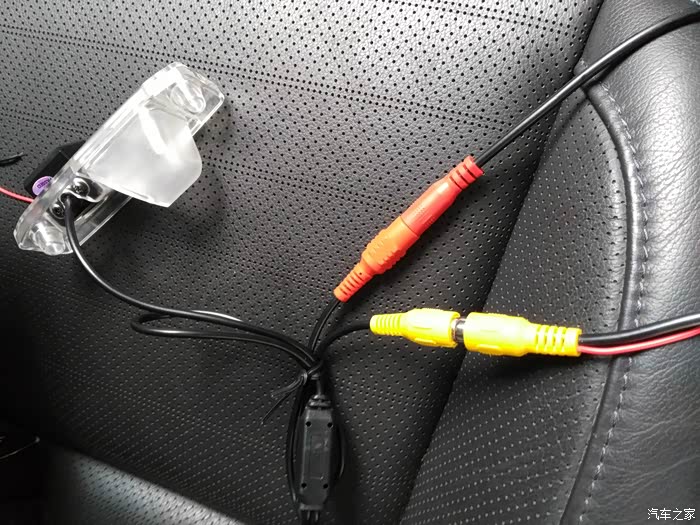

后视用名图专用款，装在右边牌照灯上，这一个摄像头给换了两次货，先是收到这AV接头的，接上不显示，剪线接也不行，就换了与前面三个一样接头的（是四芯宝马接头）才行，可图像没那三个清晰，联系后主动说换，在这赞一下这店家，服务一级奉，而且第一次换是剪了没经他同意剪的线，第二次换时那个白色壳子让我拆花了，原因是有一个锣丝不能拆下来，用了爆力搞花了，这让我内疚。

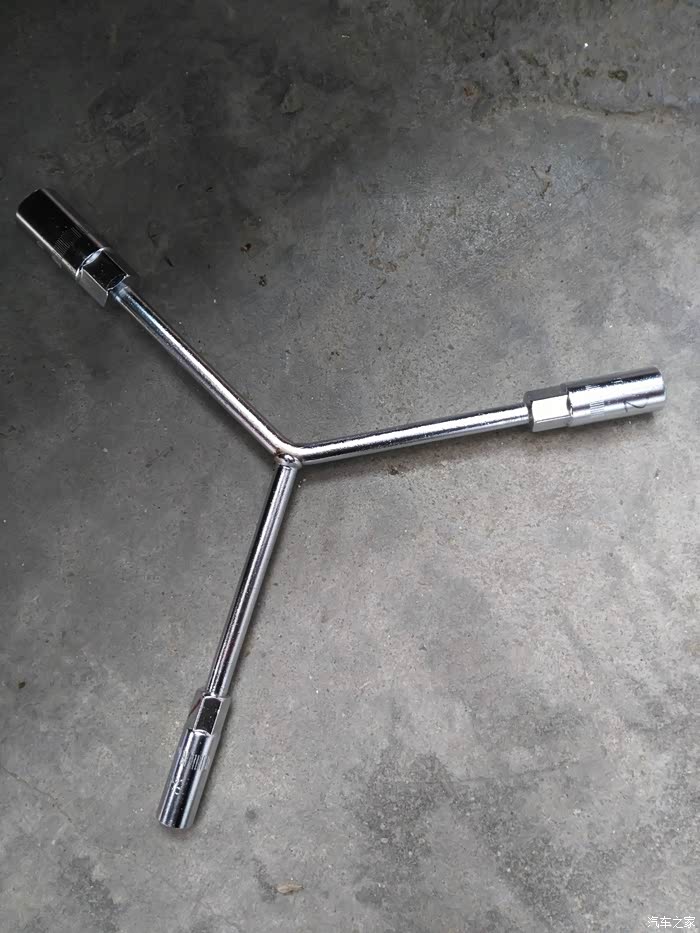

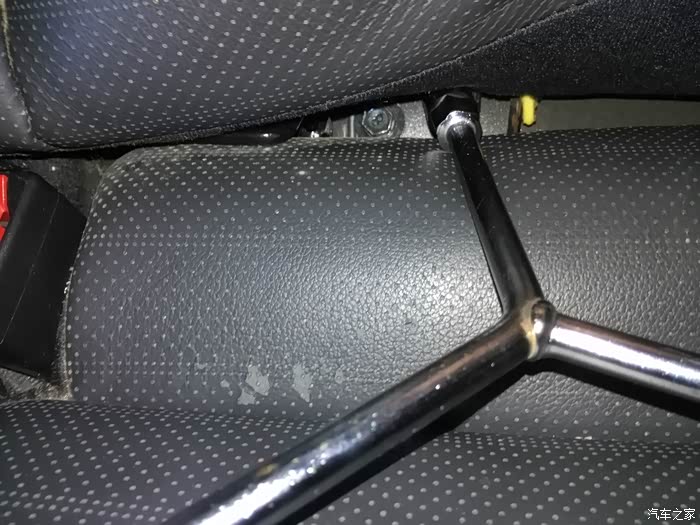

重要工具，三个头分别是10MM，12MM，14MM，多次用到的是12MM的，拆后视镜，后排座椅等。其他工具是平常用的一字跟十字批，剪刀，火机，小铁丝，高亮度手电筒等。

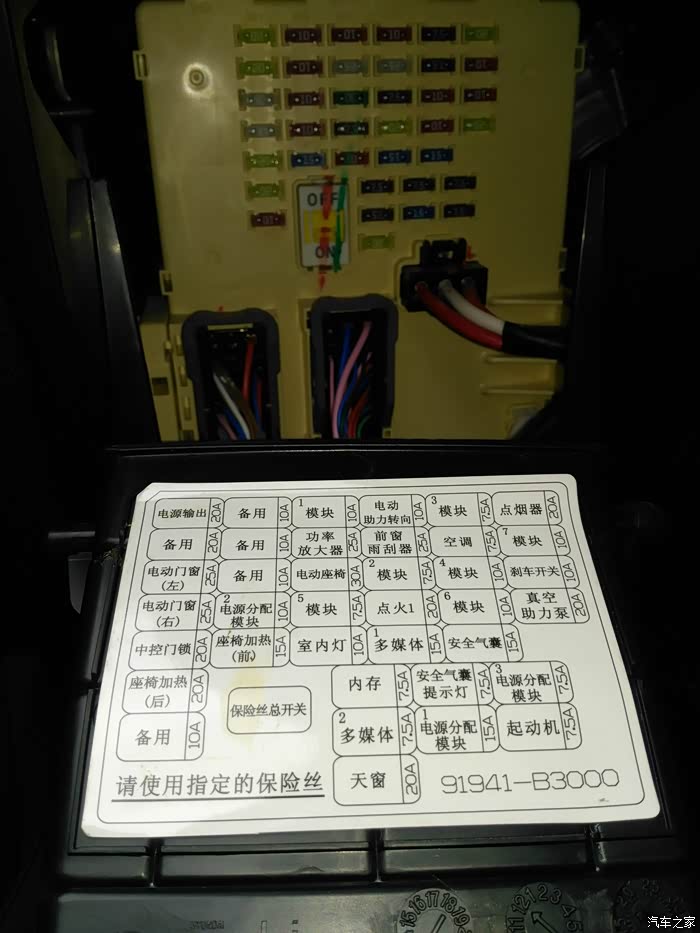

接下来是正式开工，打开方向盘左边保险合的盖子，寻找接线的位置，此时会发现有好几个备用的保险丝：左边第一排最下面那个红色10A是常电备用，第二排第一个及第三个红色10A是ACC备用，第二个无论通电与否都没电。方法是用电笔，通电后电笔才亮的是ACC，通电前后都要亮的是常电记。

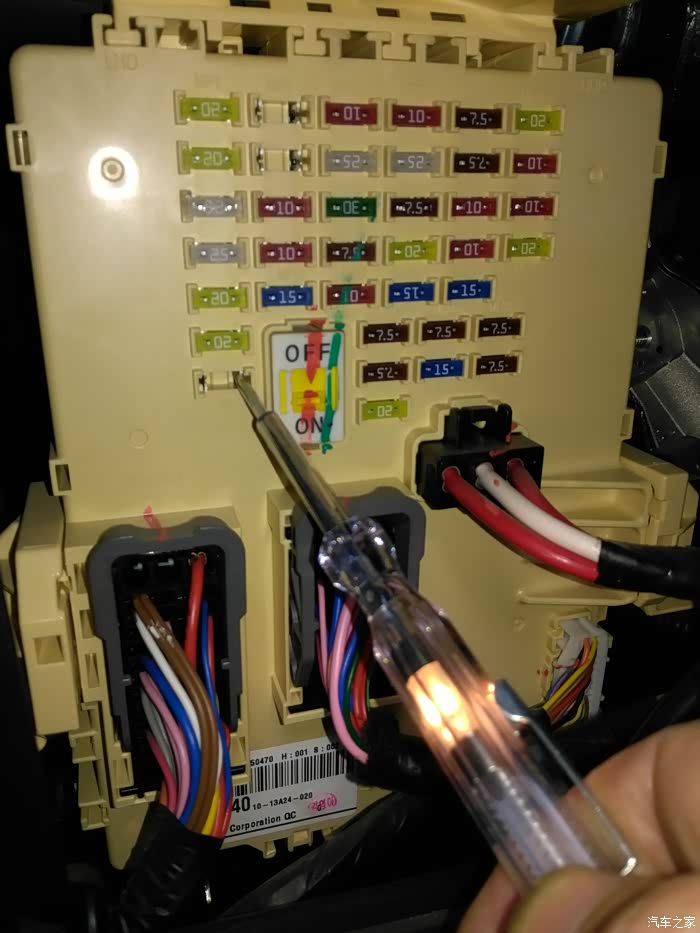

这是常电，是两个取电位置的其中一个，在取电器上换成了5A的保险丝，名图车是用的迷你型保险丝，买取电器时选迷你型号就对了。

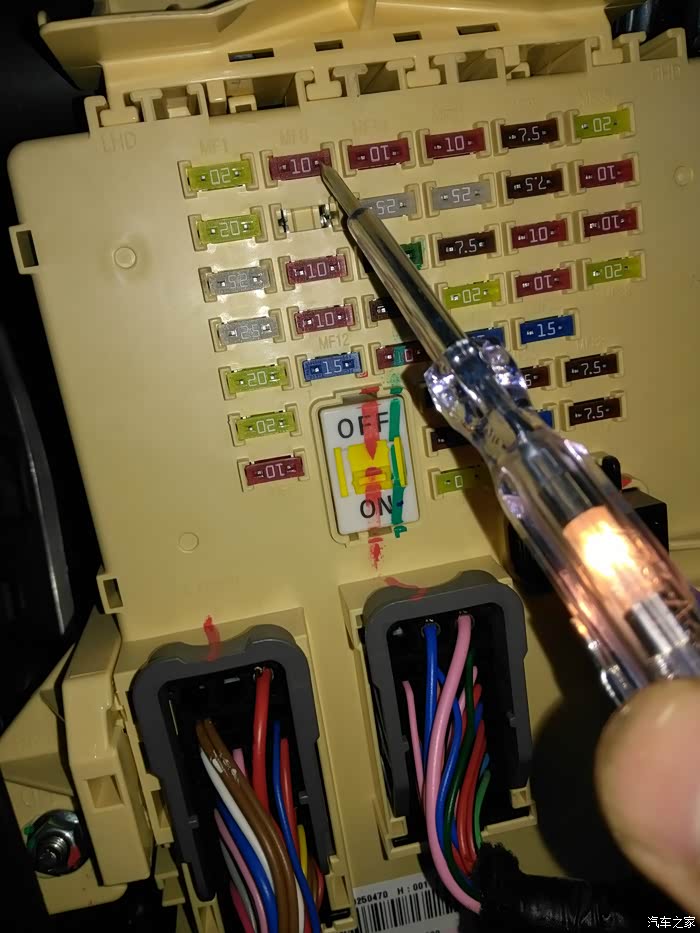

这是ACC，是两个取电位置的另一个，接电前也在取电器上用了5A的保险丝。
当然，车友在自己安装的情况下还是用电笔测量更安全，因为同款车保险丝的用途不一定相同。

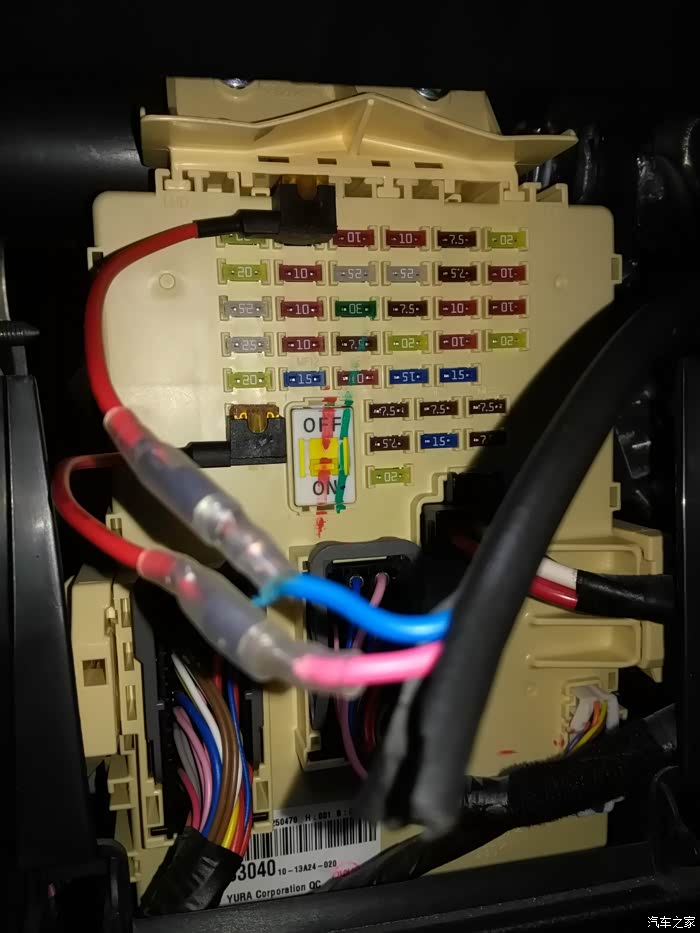

这张图想表达的是主供电口在右边。下一张图就会看到插取电线的样子。

取电器装好的样子，接线到主机的电缆是另外买的，采用电缆而不用花线是为了是安全与美观，

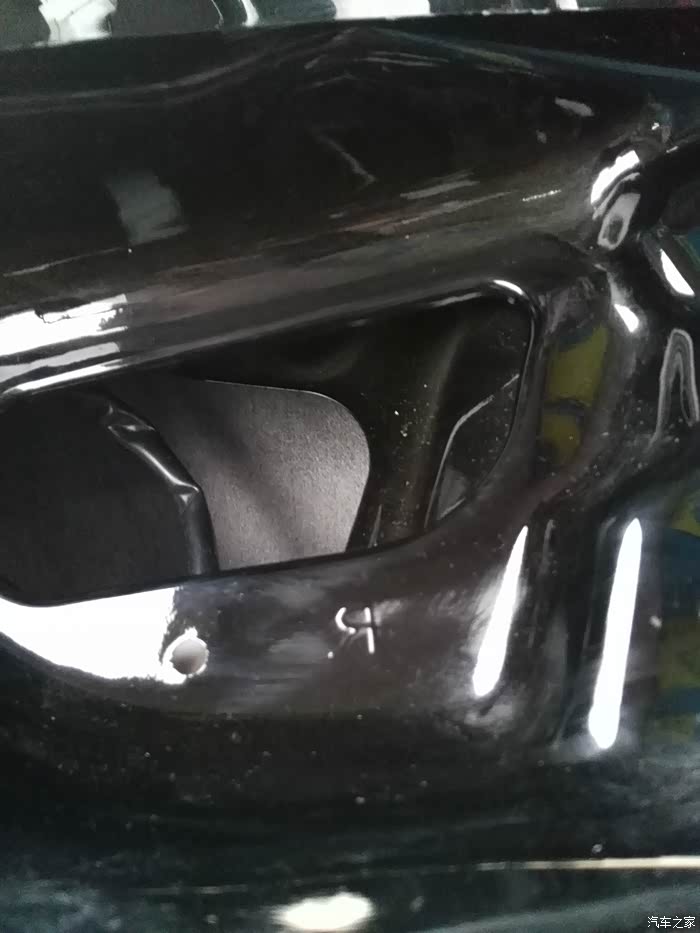

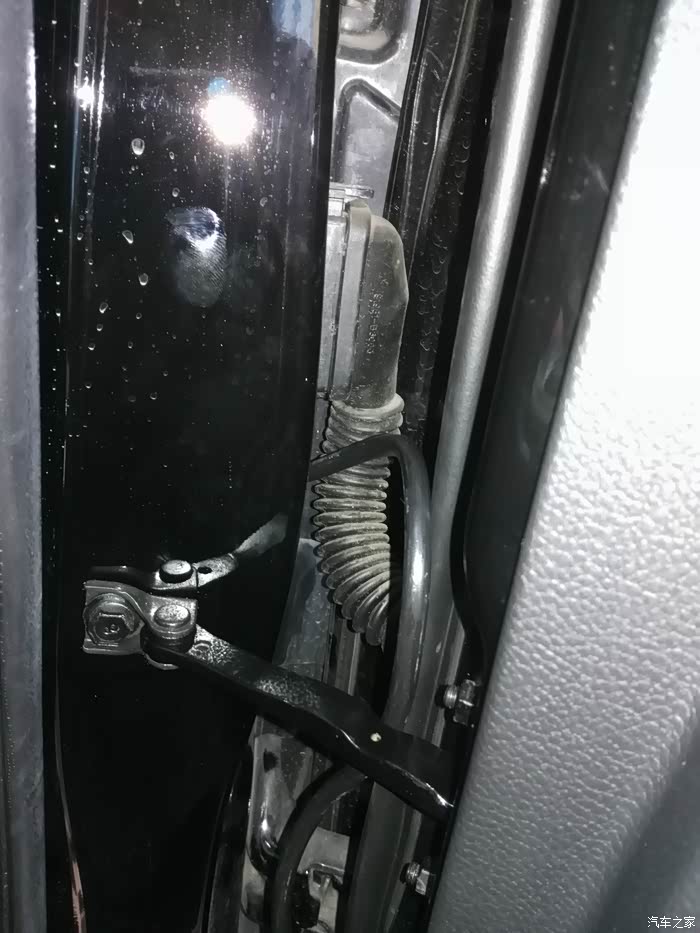

接好主机线后试了前视摄像头能正常就往前面布线，选择从右边门缝到右前大灯上面的方向，而图片里这位置穿进车内就从原车门电源线组下面的洞口过去，（不想从原车的电线管内穿线，怕弄伤原车线）。这个位置车内也有一个不对直的洞，两边各有一个圆型胶皮，在胶皮中用剪刀弄个孔穿过线去。

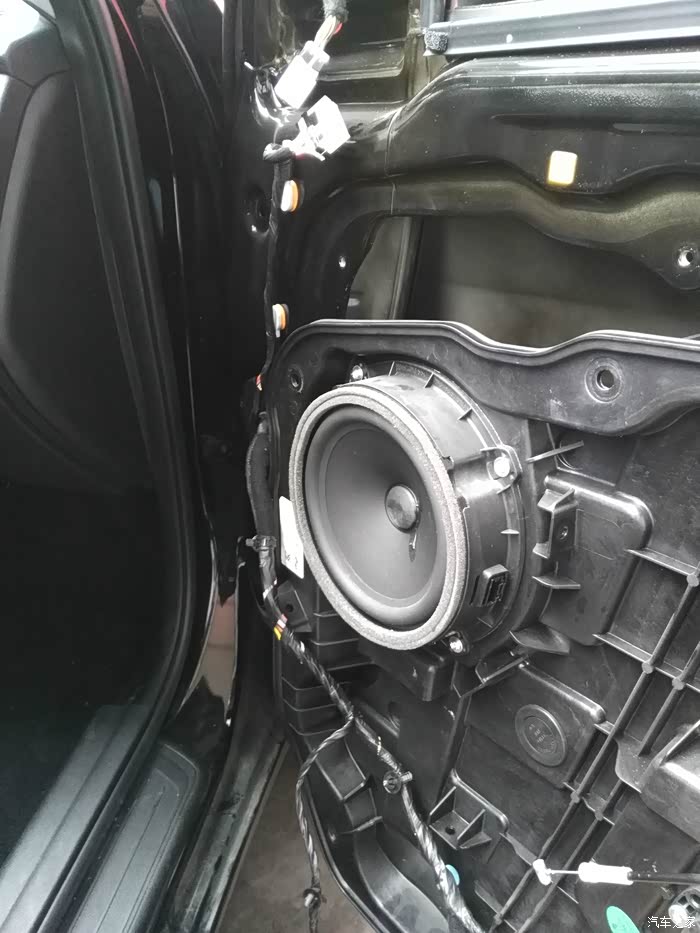

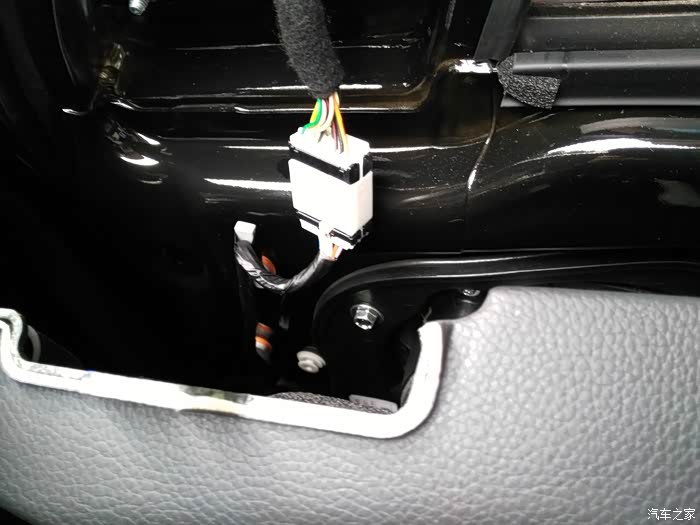

右后视的安装要先把车门的内饰板拆开，这一步只有两个锣丝，一个在车门的开门把手边，一个在升玻璃的开关旁边，都有一个小塑料片盖住，拆掉锣丝后再弄开门板．拔开各种电源接头，车门内饰板就可以放一边去了．

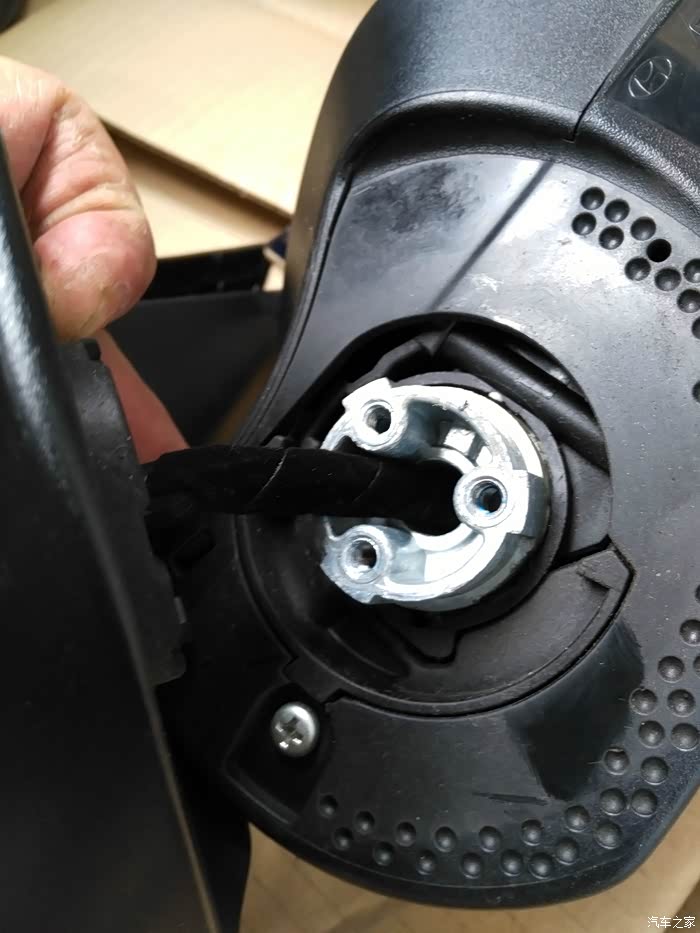

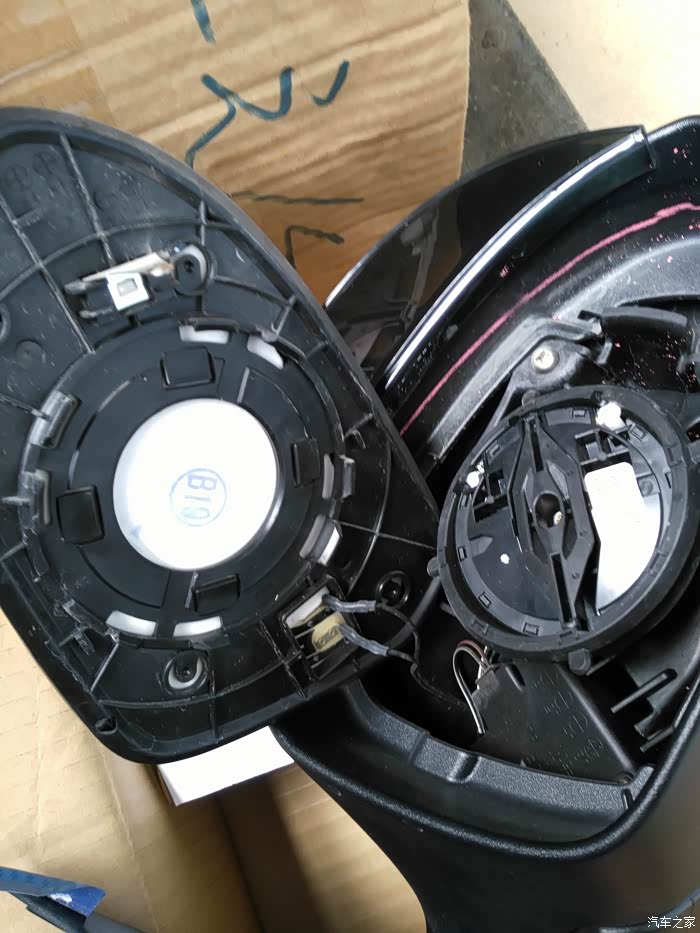

拆开后视镜，再搞开后视镜的镜片，因为有加热功能，所以带有电线接头，不知分不分正负极，所以最好用彩笔做个记号．

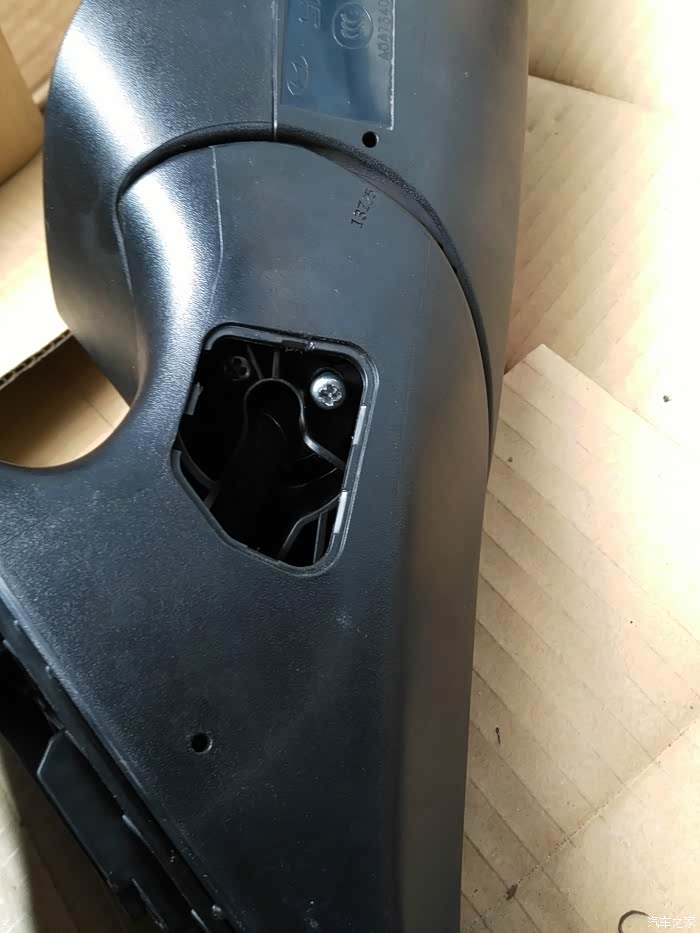

弄开塑料片，穿线时好操作．

这地方非常难穿线，又是唯一的通路，ＡＶ头就不可能弄过去，我的是小的宝马头，用铁线包住引路多次都失败．最后是用小小的锣丝刀慢慢推过去．

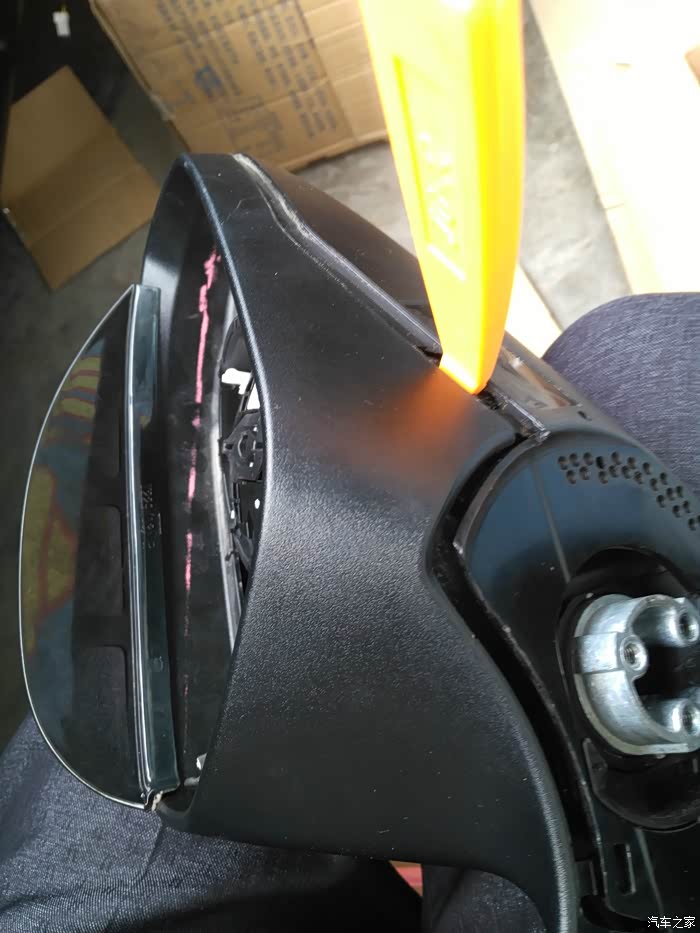

第一次拆，很紧．不要想一下搞开，多个位置搞松它，就自然开了．

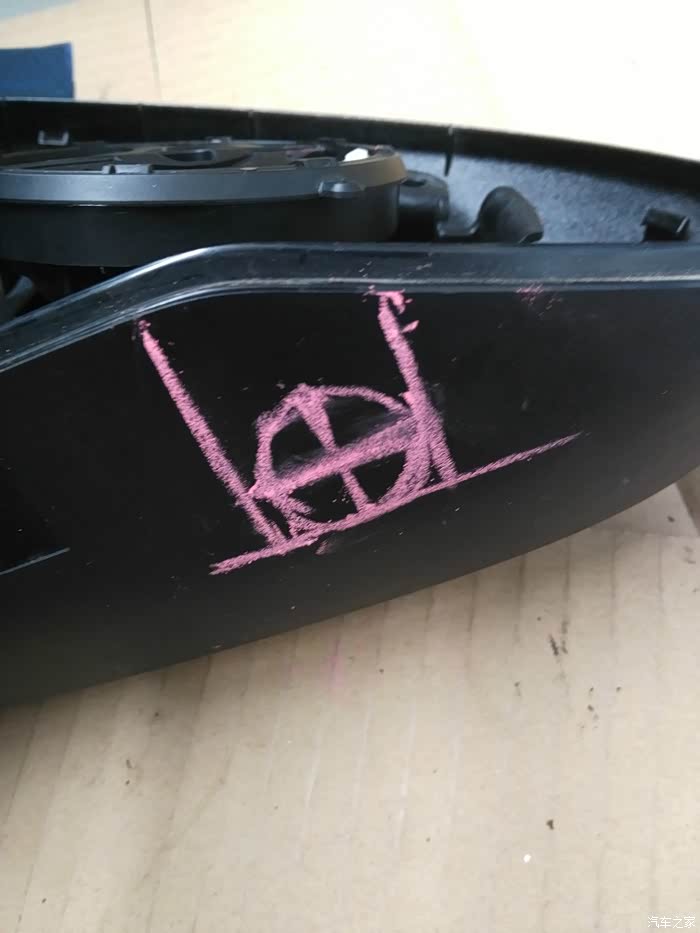

画上开钻点，不用多久，就成了．

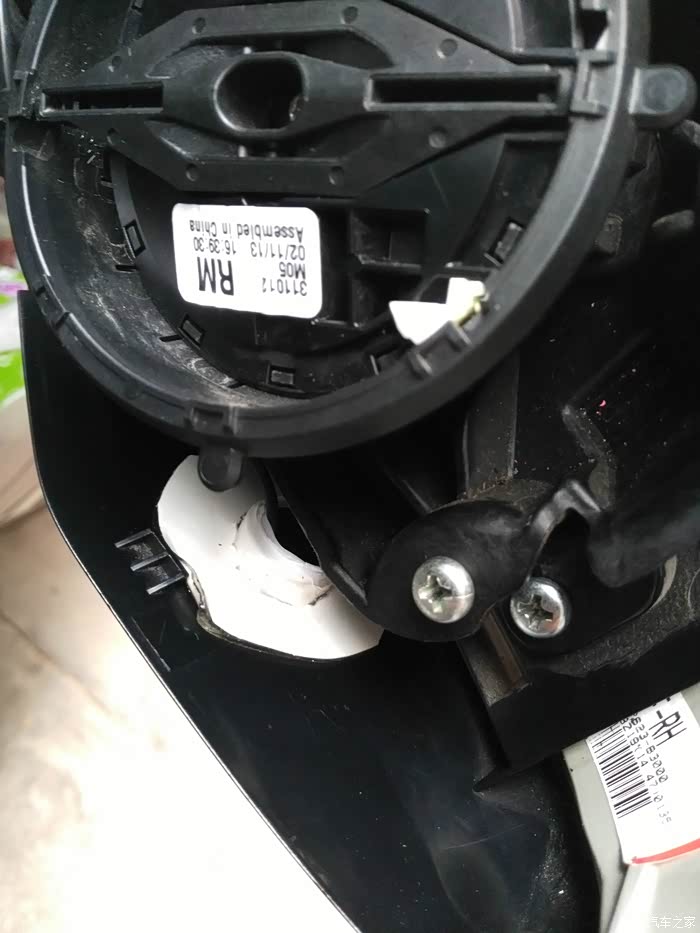

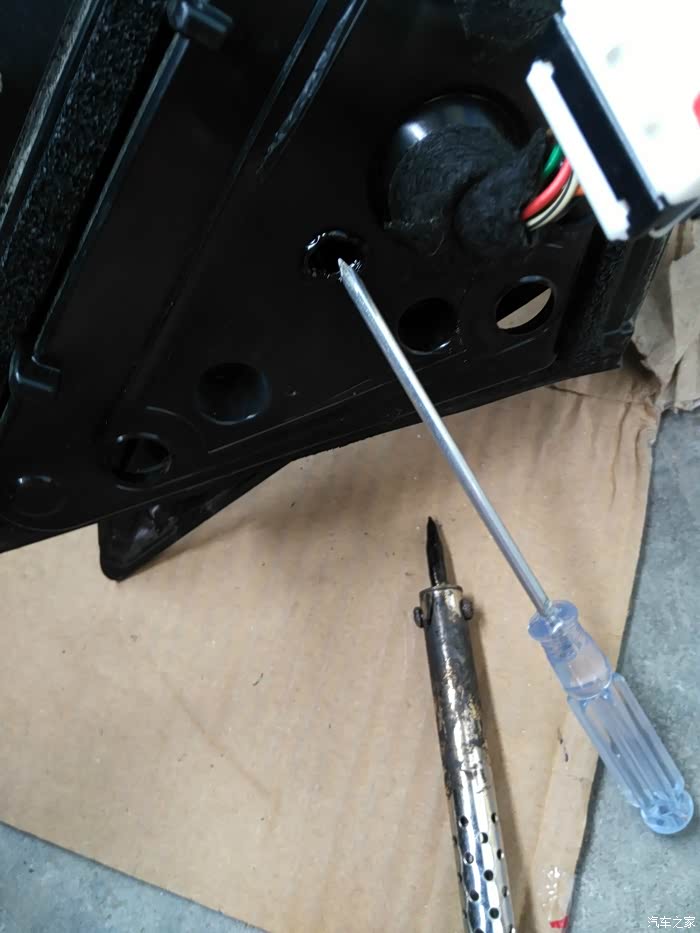

孔不够大，用小刀乱了好久都不行，就用电铬铁扩孔，用一段生料带包住装上去，再用一片两面贴封好，装回去，后面再在外面调试．

原来打算从原车线管附近过线，就拆了夹玻璃的一整块板，但没弄开，反而将玻璃弄得＂出轨＂，装好后玻璃不能升了，后来是朋友帮忙开去汽修厂才将它＂入轨＂．这里是第一次错误操作．

这里也没走原车电源线而从旁边用电铬铁搞个洞，不用太大，没什么不好．
右边装好就弄左边，因为有了右边的经验，左边很快就搞好了，这里就不上图说了．

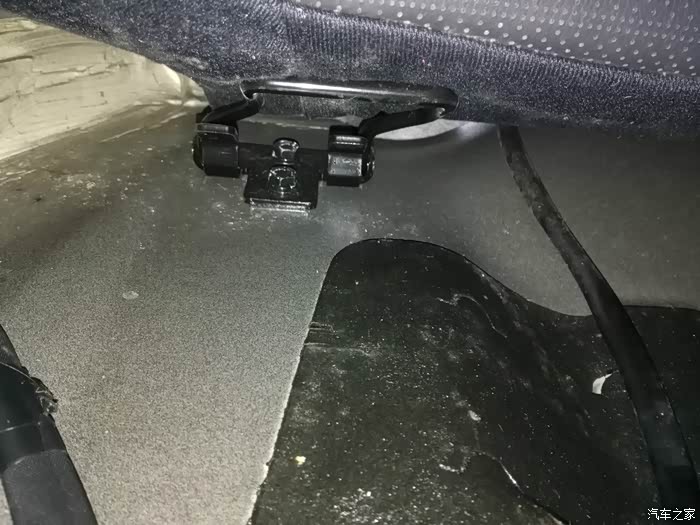

后视的穿线，原来看过有车友是在后排座椅的侧面穿线，我找了几分钟，发现很难，一不小心就会弄坏座椅，就打算拆开后排座椅来看，就拆两个锣丝，左右各一个，然后用手将座椅往上抬就弄开了长条型的座椅．

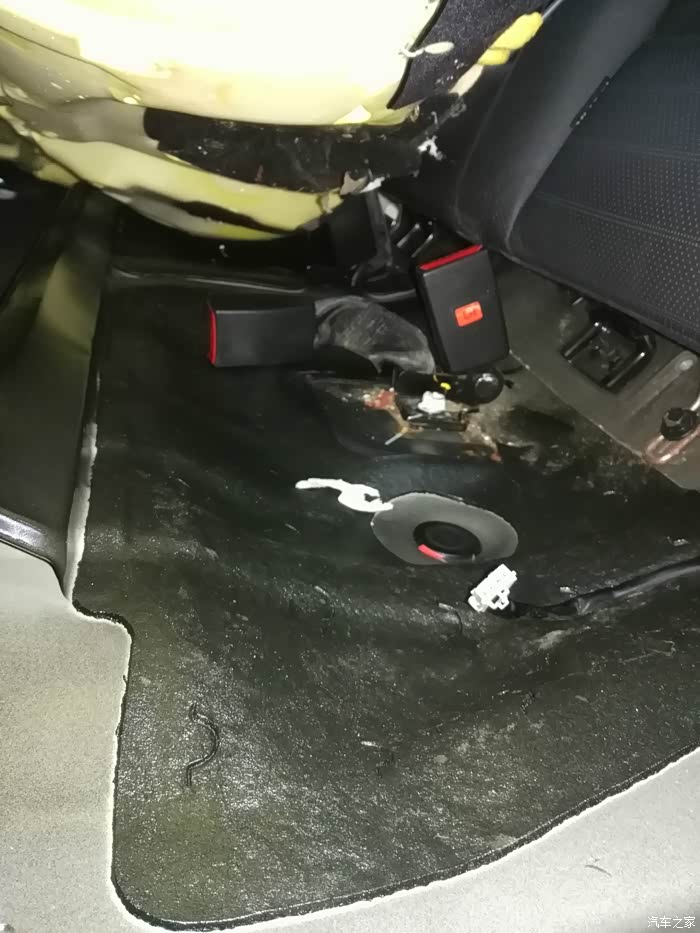

发现好脏，那就顺便搞搞清洁吧．

发现有亮光的地方了吗？那边就是后备箱，这个方法就快多了．

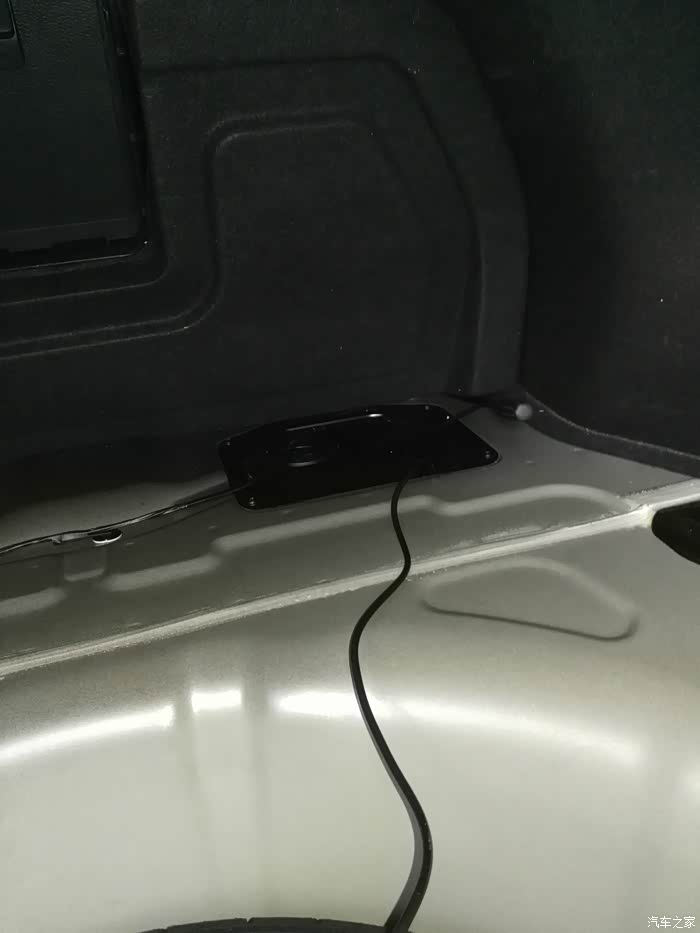

往后备箱的线很容易就穿过去了，这一步之前我还拆了后备箱的部分饰板来看，多走了一些弯路．

这里选择走车门边脚踏板位置，方便．往前都很简单就不多说了．

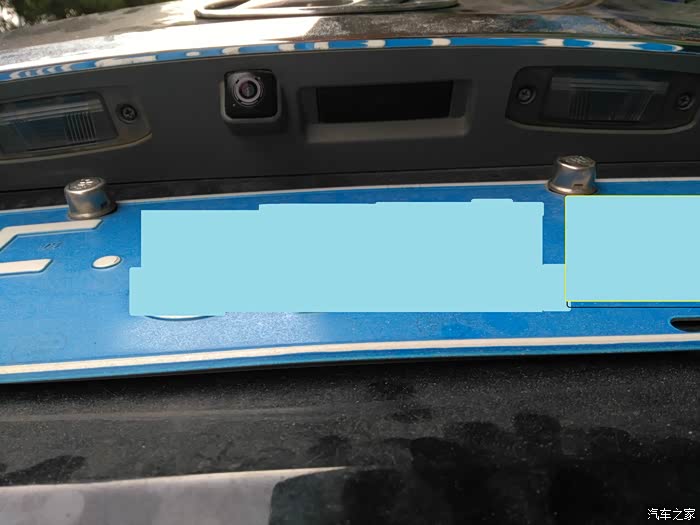

这是原车带来的后视摄像头，它与原车导航屏的搭配很完美，清晣度与色彩都满意．
这次加的后视打算装右边，（其实左边也能装）．

开始不知从那里过线，先是拆了右边的倒车灯壳，然后想拆后铬铁装饰条，都没找到方向，费了不少周折．

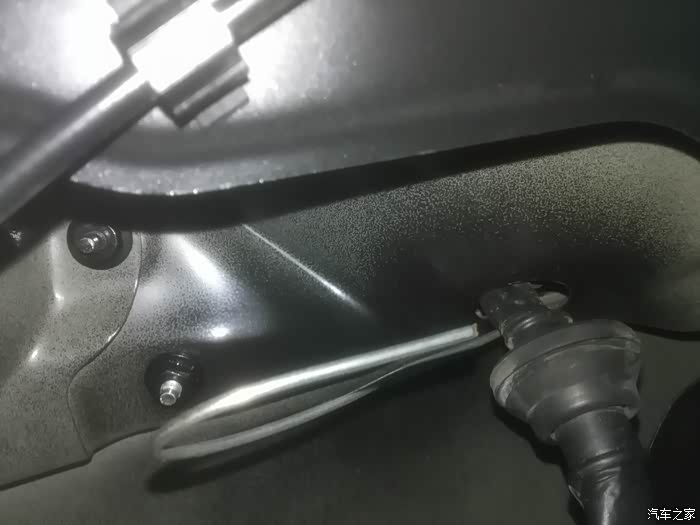

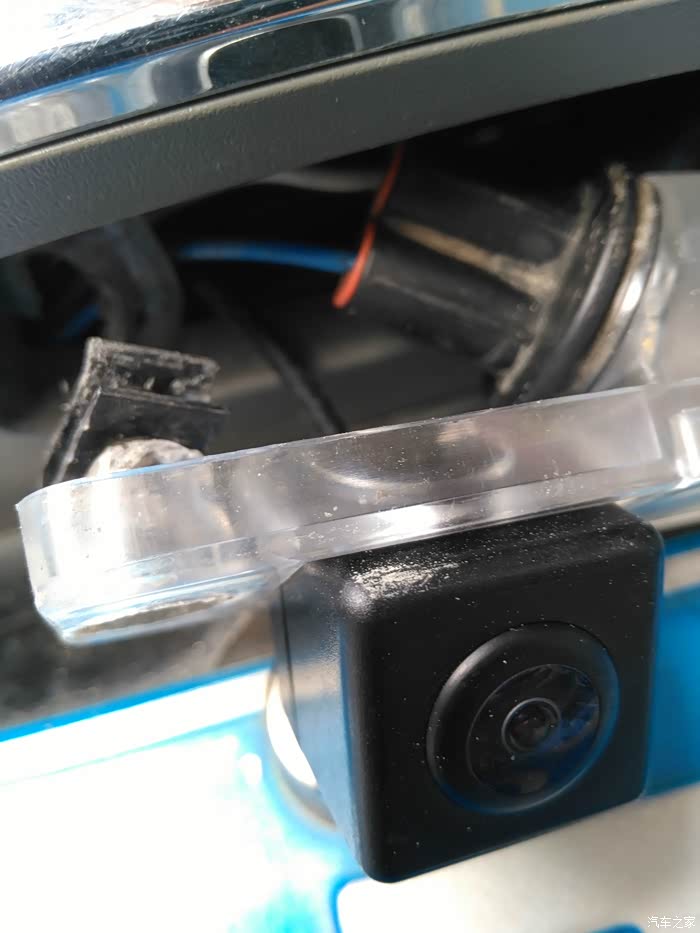

这里是后备箱盖饰板内的电源线组，拔出一下点那胶碗，用铁线往牌照灯方向穿，两个牌照灯都拆开，会更好操作．
左边牌照灯没几下拆开了，而右边的牌照灯的左边一个锣丝就不容易了，最终还是拆开了，接着是安装成功，可试了一天，这后视清晣度不太清，是与前面装的三个对比的，当然远不能与原车的对比．拍图片给卖家，对方发现是有些问题，让发过去换．想着这很简单，再拆牌照灯时它真让人绝望．这是我人生当中最难拆的一枚锣丝！
