智马力科技12款-16款保时捷911升级无线carplay无线hicar模块教程

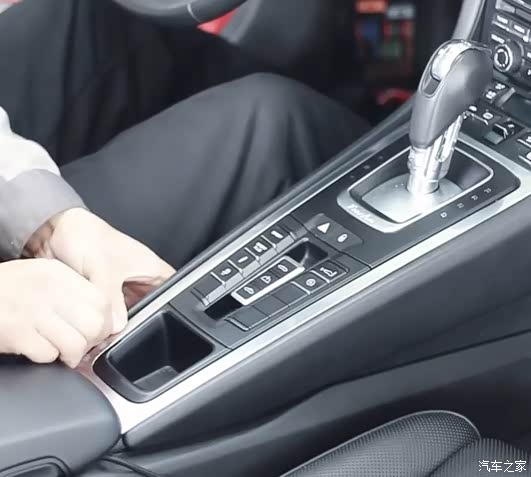

1.用翘板拆下挡位两侧护板（如图）

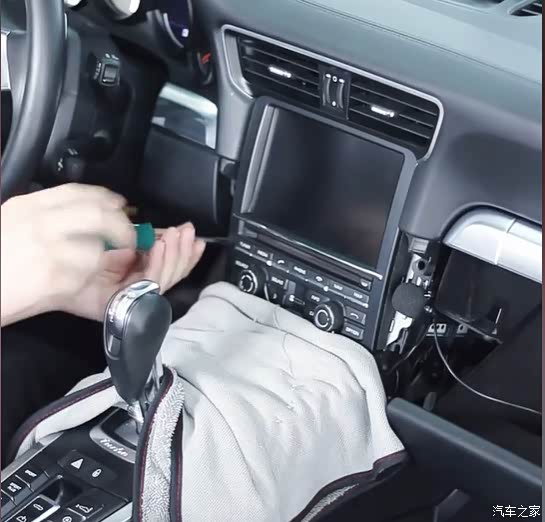

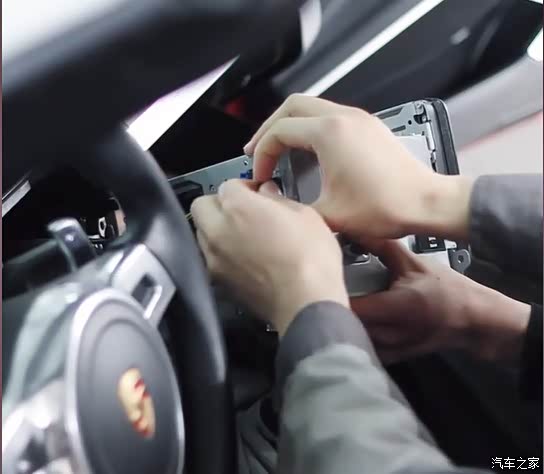

2.用螺丝刀拧下主机四颗螺丝（如图）

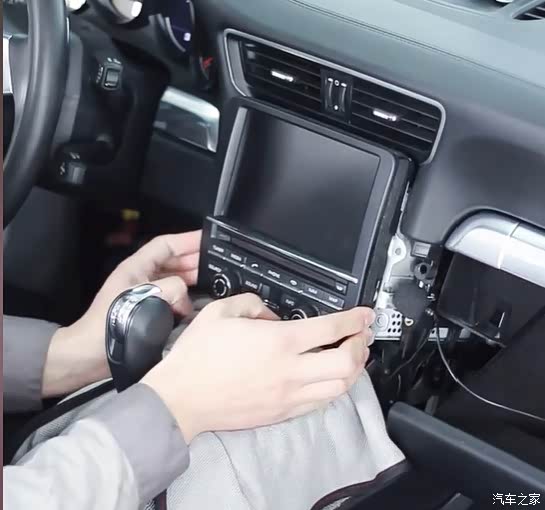

3.取出cd机器(如图)

4.拔掉cd机器后面插头（如图）

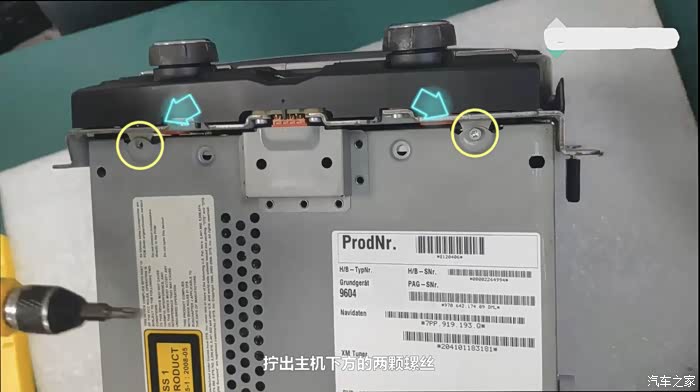

5.拧出主机下方的两颗螺丝（如图）

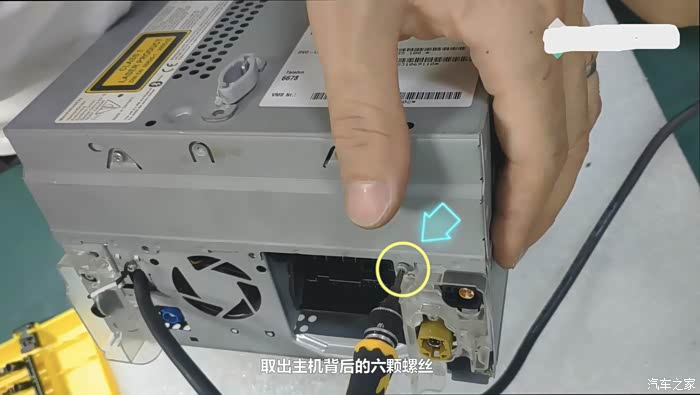

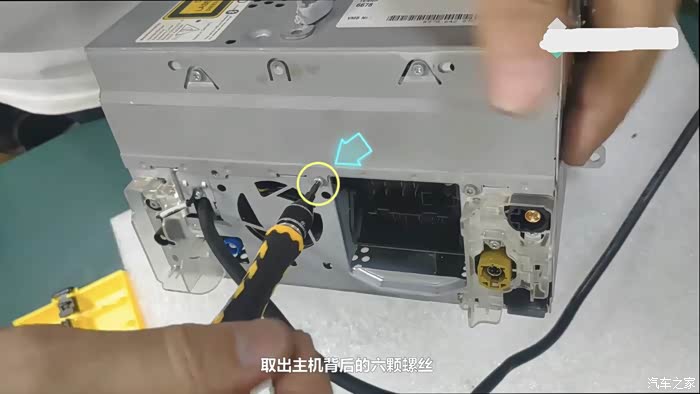

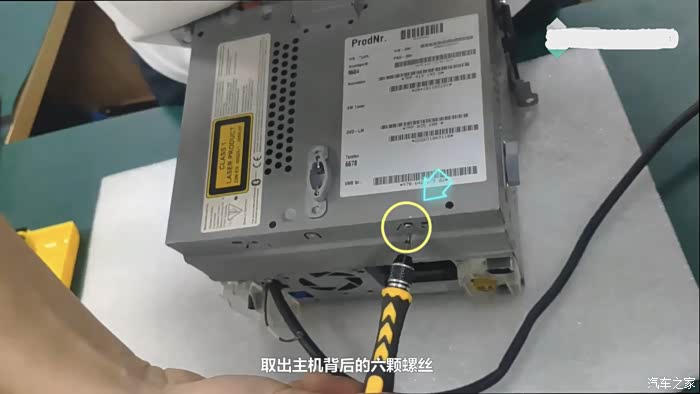

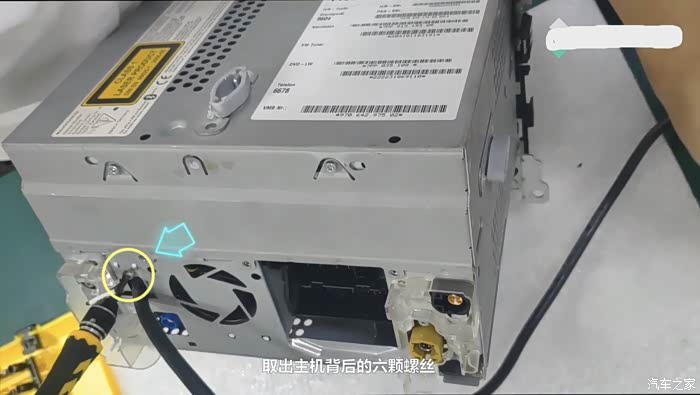

6.拧出主机背面六颗螺丝（如图）

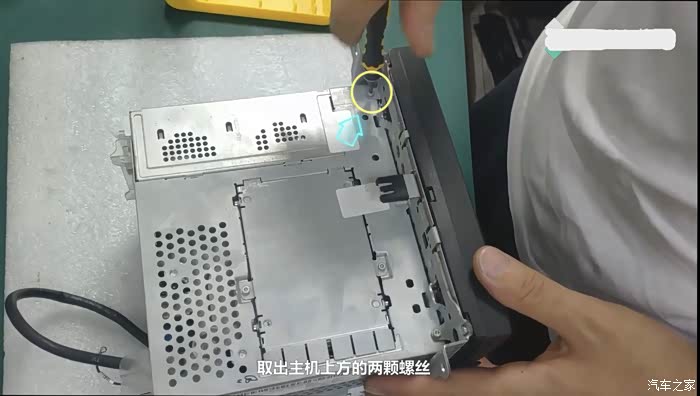

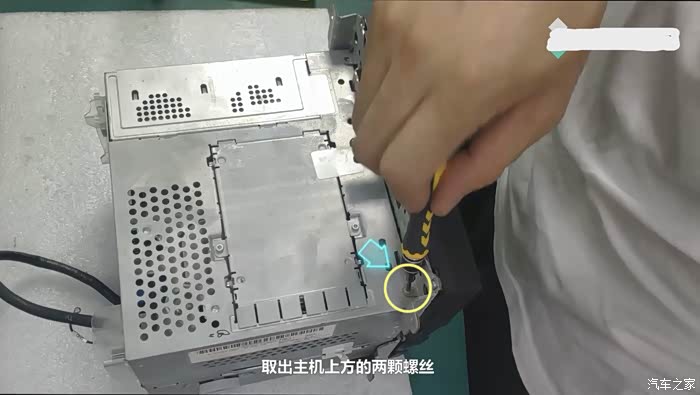

7.拧出主机上方两颗螺丝（如图）

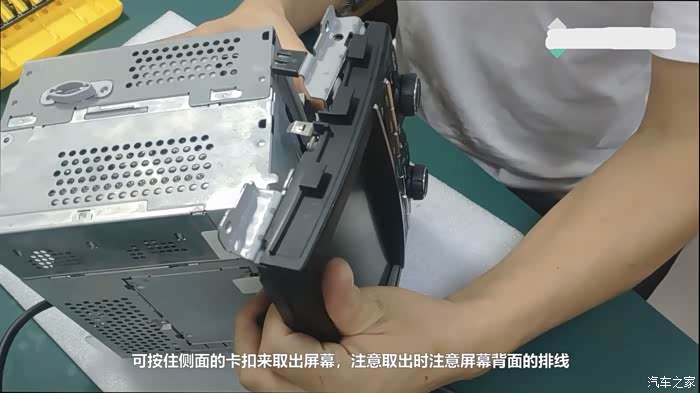

8.按住侧面的卡扣取出屏幕，注意取出时注意屏幕背面排线（如图

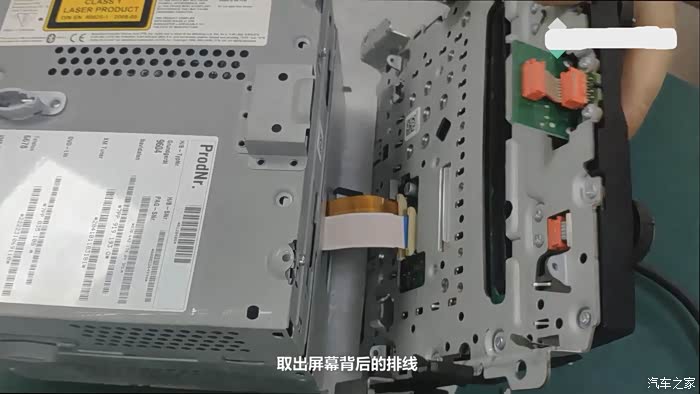

9.拔下屏幕背后排线（如图）

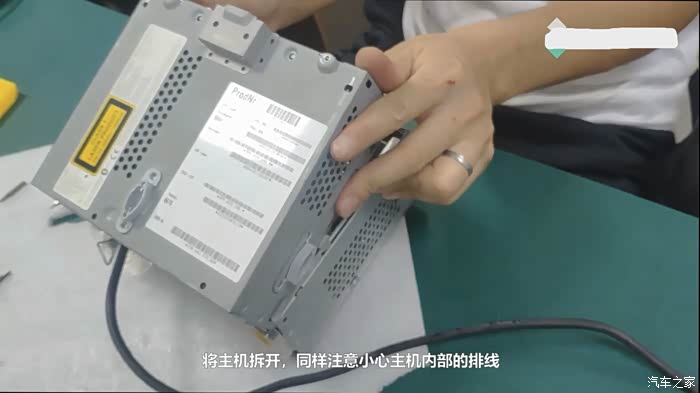

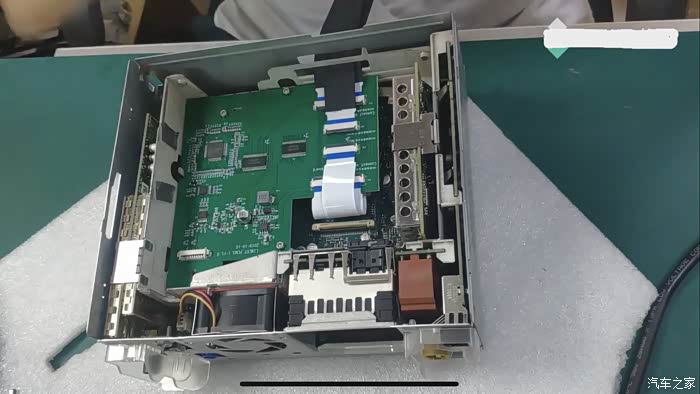

10.将主机拆开，同样注意小心主机内部的排线（如图）

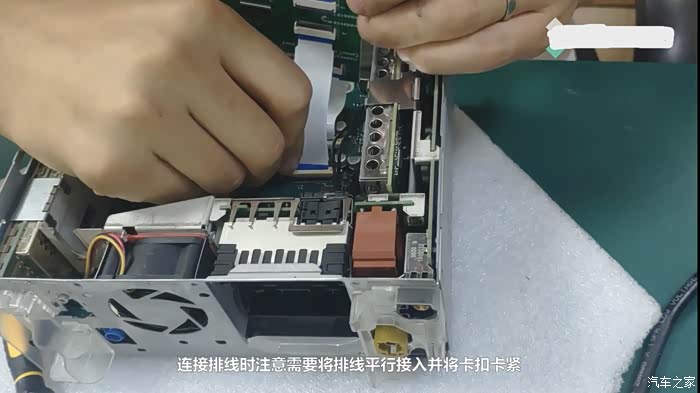

11.将转换版排线相对应插入主板插口（如图）

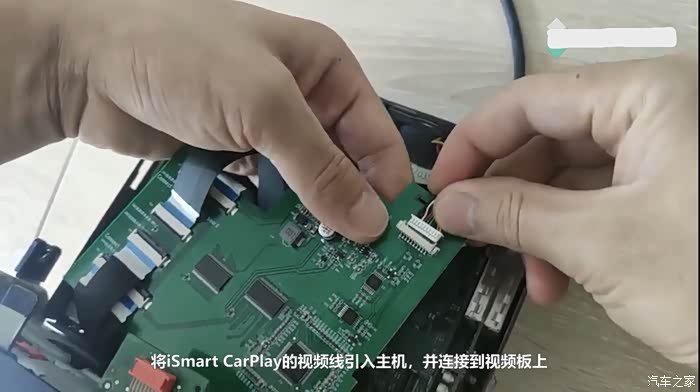

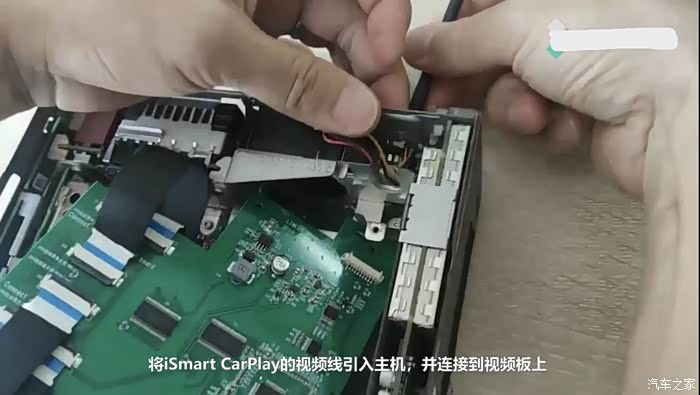

12.将模块视频线引入主机，并连接到转换板上（如图）

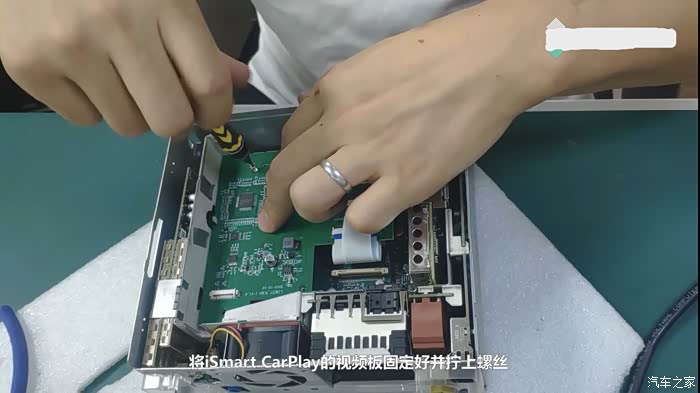

13.将转换板用螺丝固定好（如图）

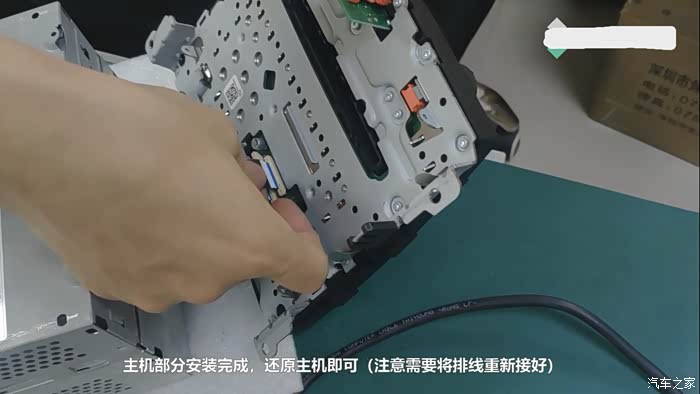

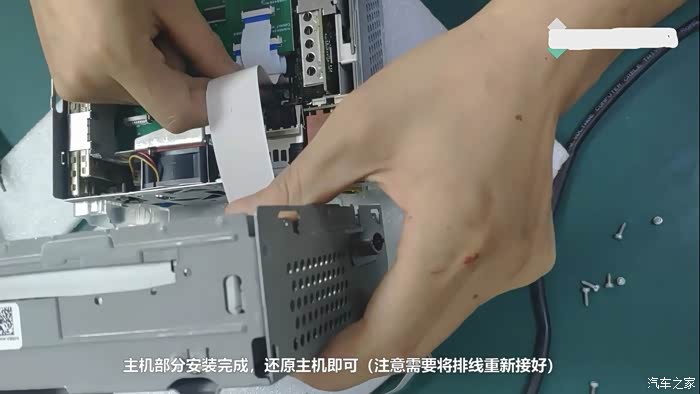

14.还原主机即可（如图）

15.排线插回屏幕（如图）

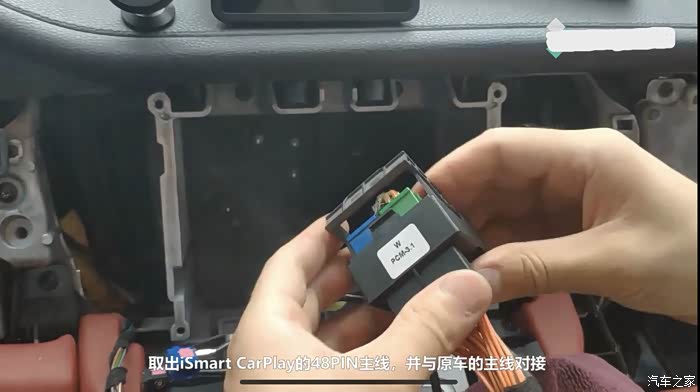

16.将模块电源母插头与原车电源插头对插（如图）

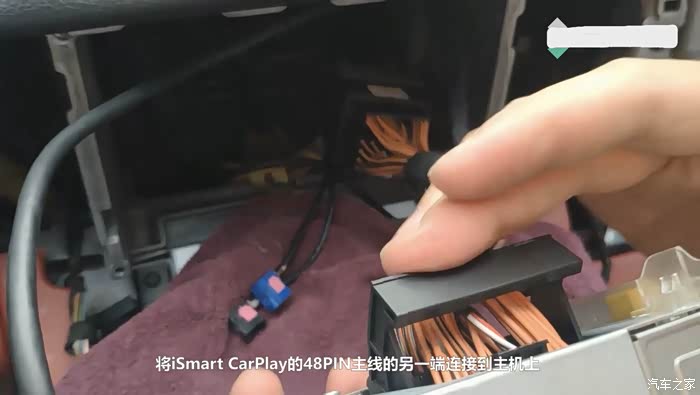

17.将模块公插头插入原车cd 恢复即可（如图）
