也说说大屏导航的音质的改善，大屏音频的分析和改装，纯技术贴
算作为一个技术型的发烧友吧
，对改装后的大屏音质是不满意的，经过一段时间对大屏音频部分的线路分析，做了一个音频信号的处理转换盒，结果还是非常不错的，频响、信噪比、声场和原机头不相上下了，完美解决了原大屏的静态噪音、接地噪音（油门声）、安吉星的语音通话问题、也改善了收音机的音质，下面是我个人对大屏音频部分的理解、分析和改装，个人水平有限，纯业余爱好，希望和同好之人共同探讨，错误之处还请赐教
1、原车的主芯片是Rockchip PX3，芯片就音频部分是提供光纤SPDIF输出的，原以为从芯片上取出SPDIF信号就可以加DTS解码器了，可仔细查了下Rockchip PX3芯片手册，SPDIF信号只能输出立体声，原主板还不一定引出，所以，关于大屏5.1就彻底没戏了。
，对改装后的大屏音质是不满意的
，经过一段时间对大屏音频部分的线路分析
，做了一个音频信号的处理转换盒
，结果还是非常不错的，频响、信噪比、声场和原机头不相上下了，完美解决了原大屏的静态噪音、接地噪音（油门声）、安吉星的语音通话问题、也改善了收音机的音质
，下面是我个人对大屏音频部分的理解、分析和改装，个人水平有限，纯业余爱好，希望和同好之人共同探讨，错误之处还请赐教
1、原车的主芯片是Rockchip PX3，芯片就音频部分是提供光纤SPDIF输出的，原以为从芯片上取出SPDIF信号就可以加DTS解码器了，可仔细查了下Rockchip PX3芯片手册，SPDIF信号只能输出立体声，原主板还不一定引出，所以，关于大屏5.1就彻底没戏了。

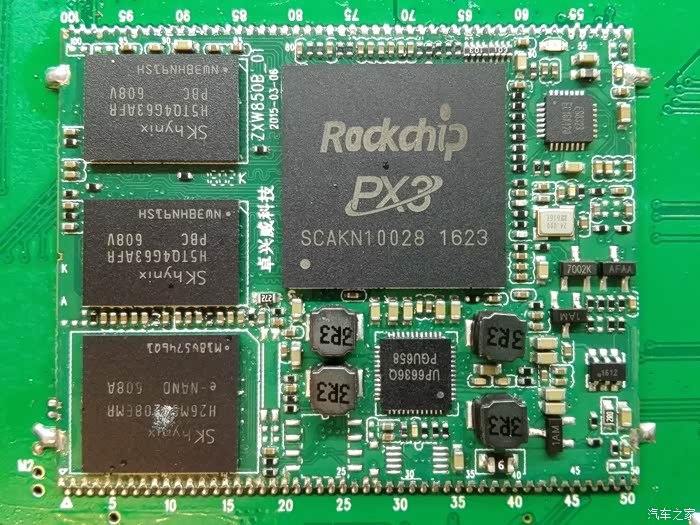

大屏导航的核心主板
2、主板上音频解码电路是ES8323，这一般是用在手机音频解码的，素质一般般。不甘心的我做了块发烧的外接音频解码板，准备替换掉导航主板的音频解码部分，可试了了几天，有个非常麻烦的问题，加装的解码板静噪部分和主板不匹配，就是做任何音源的切换，都有切换噪音，这需要修改主板固件了，超出我的能力了，最后只有拆除，

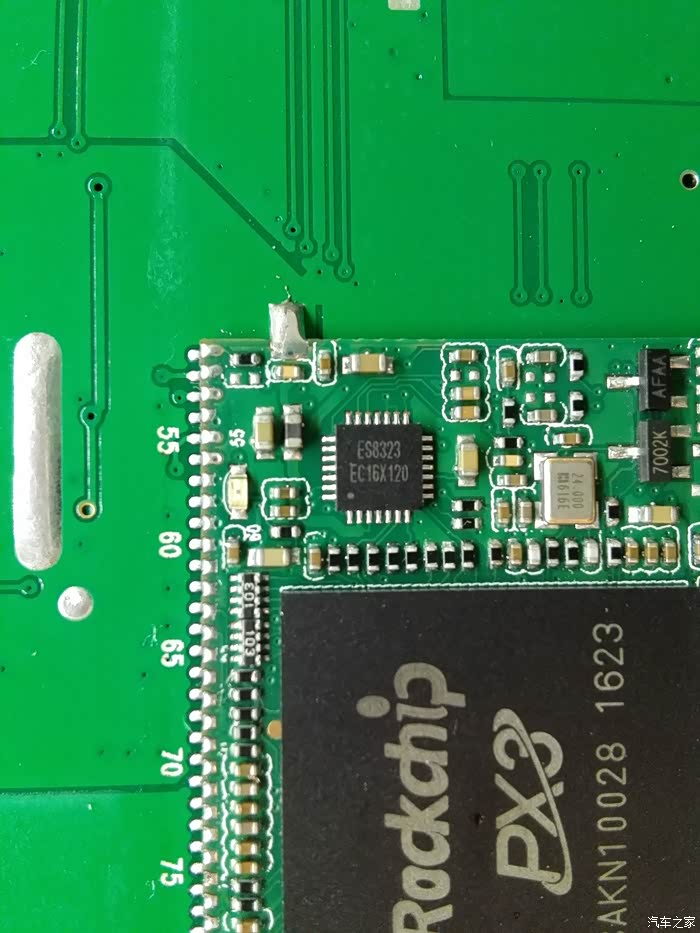

导航主板的音频解码 ES8323

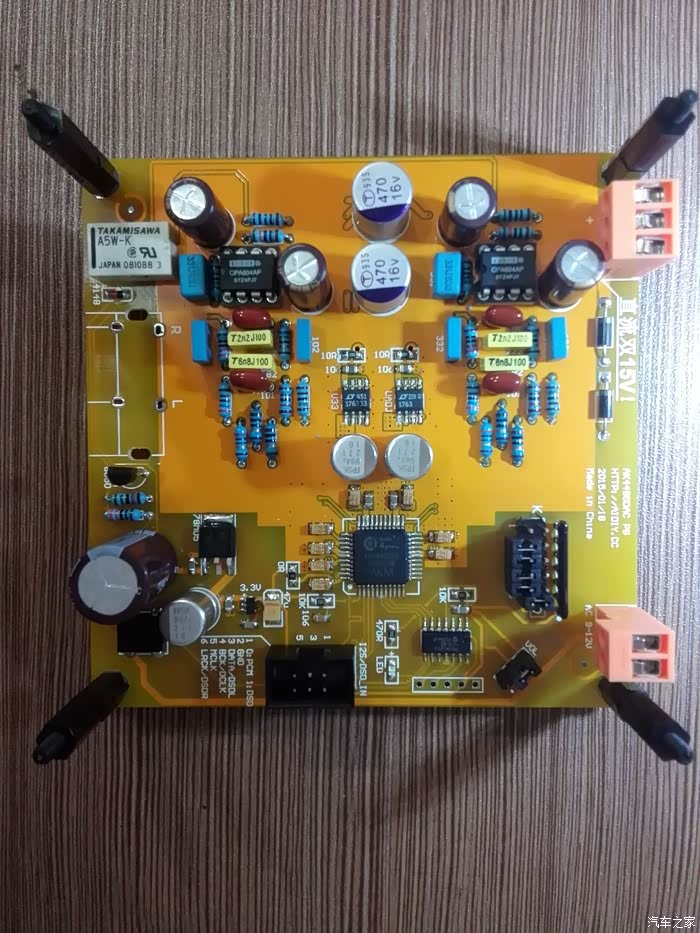

组装好的发烧解码板

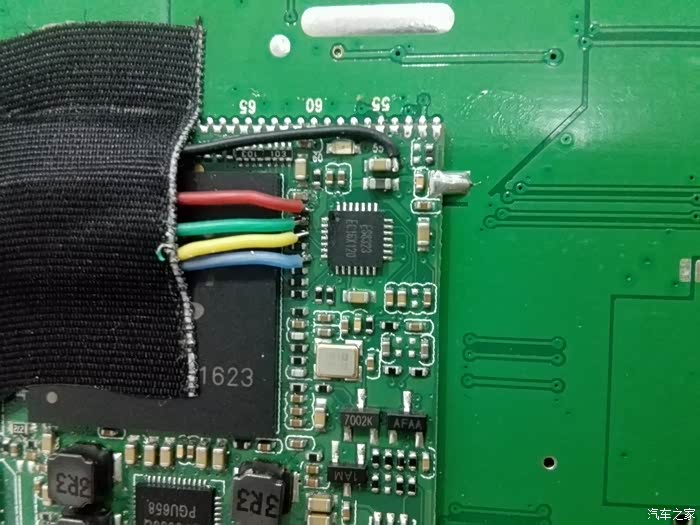

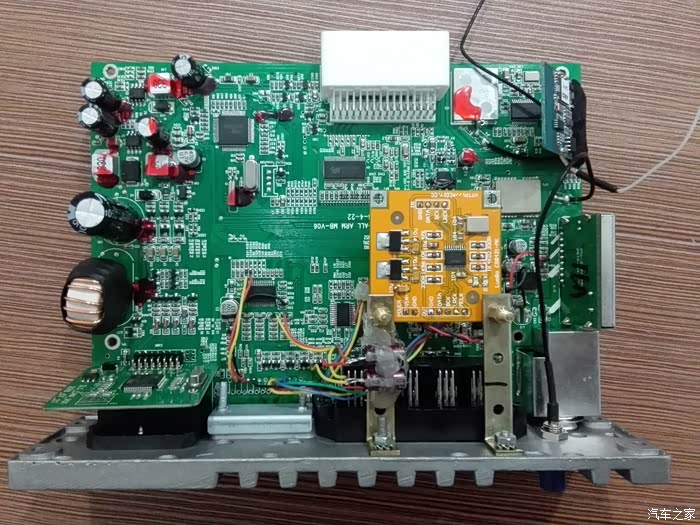

加在导航盒内部的音频数字转换板，由它输出到外置解码板
取数字信号。拆除的时候坏了一个贴片电阻，芝麻大小啊，查了半天才找到问题，差点把主板搞报废

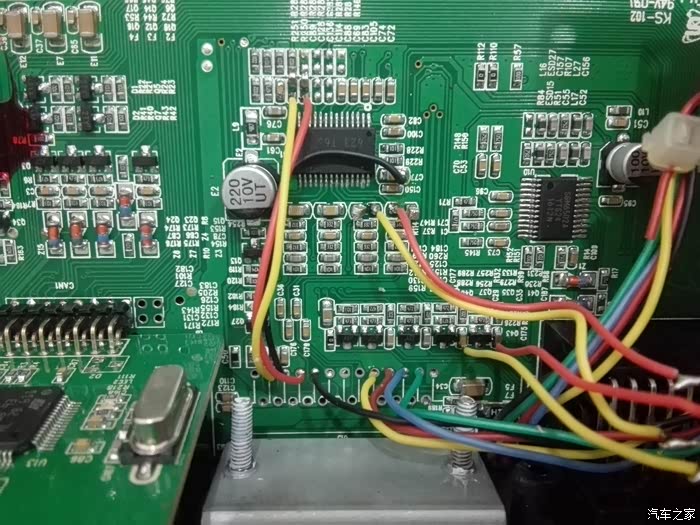

外接解码器的音频回到导航盒的音频切换电路BD37033

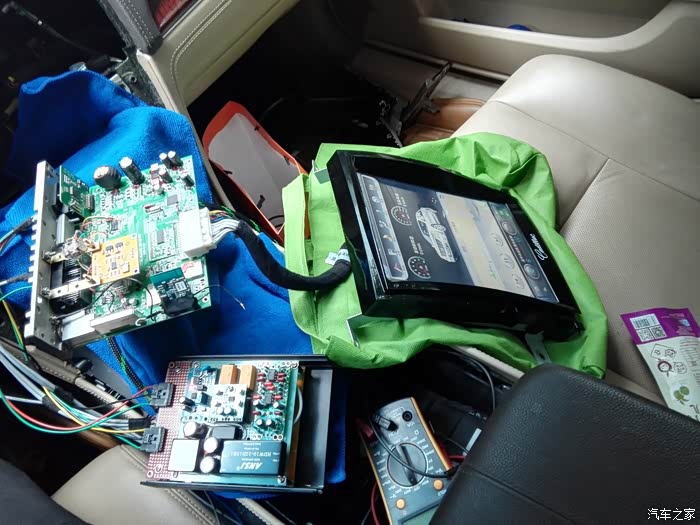

唉，整体调试，发现了切换噪音的问题，折腾几天，度娘查了半天的资料，无解，要软件支持，需要修改系统固件，忍受不了噪音，两首歌曲中间都有，没法，没法，没法，只有把解码器全部拆除了
下面说说开心的、关键的、也是成功音频信号的处理转换盒的设计、制作；
大屏导航的音频部分流程是：音频解码 ES8323——音频切换电路BD37033——功放电路TDA7388——到车载BOSE功放。到车载功放之前，是厂家通用的电路，也就是说除了面板和中控软件的不同，厂里生产的大屏导航基本都一样，为其它品牌的生产的导航，功放电路TDA7388是直接输出接喇叭，厂里没对赛威做优化，也就是说功放后面又接了我们的车载功放，所以，音质、噪音等等问题都出现了
大屏导航的音频部分流程是：音频解码 ES8323——音频切换电路BD37033——功放电路TDA7388——到车载BOSE功放。到车载功放之前，是厂家通用的电路，也就是说除了面板和中控软件的不同，厂里生产的大屏导航基本都一样，为其它品牌的生产的导航，功放电路TDA7388是直接输出接喇叭，厂里没对赛威做优化，也就是说功放后面又接了我们的车载功放，所以，音质、噪音等等问题都出现了

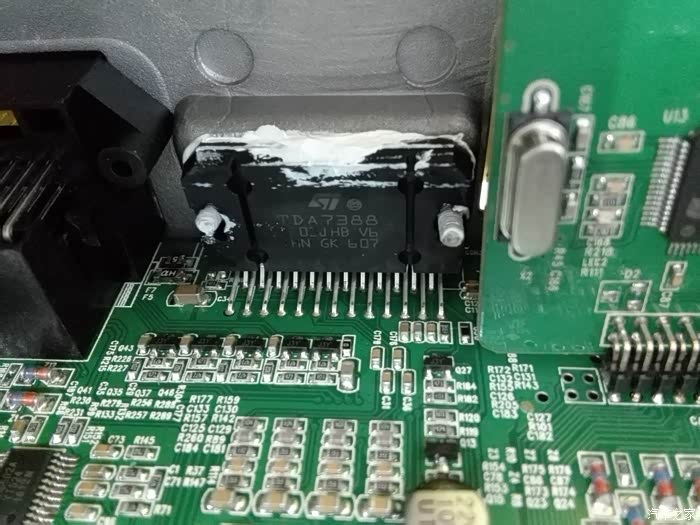

功放电路TDA7388，4路输出，最大输出功率：41W/4Ω
