【原创】超简单的刹车落锁、断电解锁

前段时间看到有车友需要行车自动落锁，闲着没事的时候就想了想……

若要根据车速来落锁，需要使用单片机或者较复杂的电路，不适合大众车友，于是选择了刹车落锁，4个元件即可完成任务，成本1元以内（批量生产的话），当然，完全可以在电器修理铺用一根烟换来

我自己不需要这东西，只是给想做的同学提供个参考，所以对自动落锁持反对意见的同学请口下留情

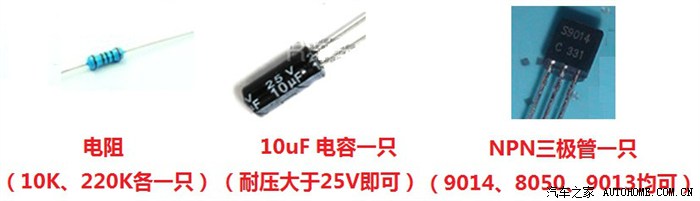

所需元件：

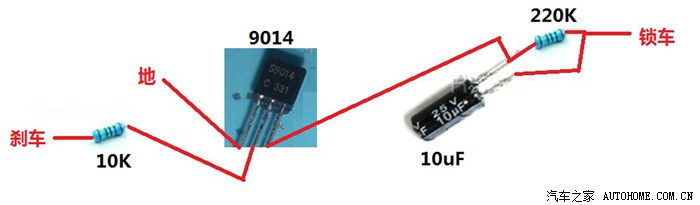

实物连接示意：

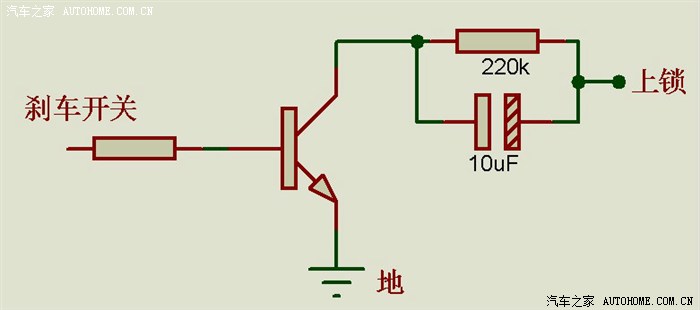

电路图：

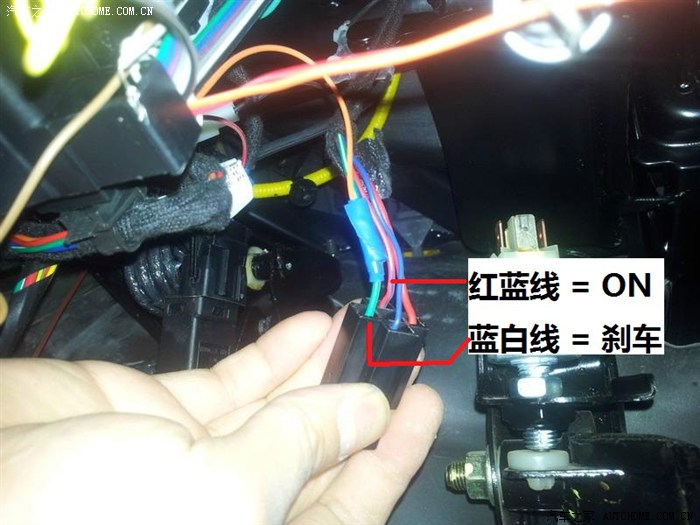

图中的“刹车”接到刹车开关的蓝白线上

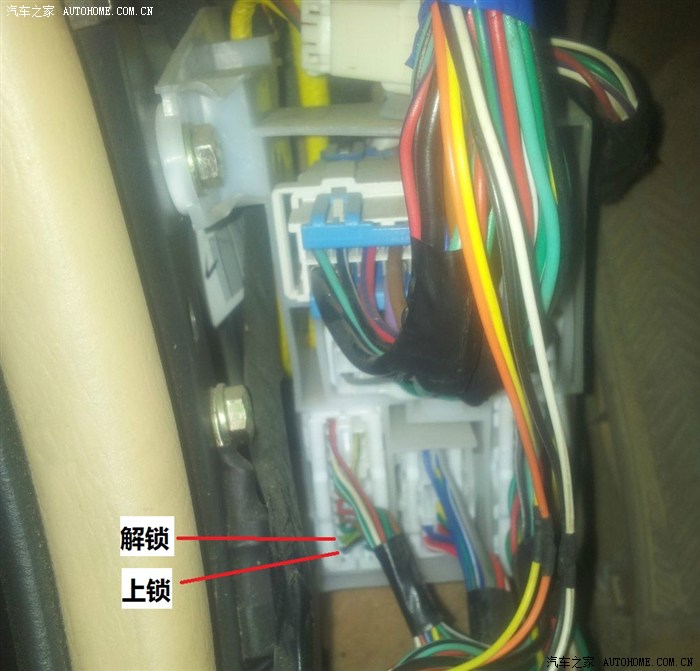

图中的“上锁”接到下图（驾驶员左脚下的线束）的“上锁“所指的那根黑白线

图中的”地“自己随便找个地方搭铁就可以（比如上图中的大螺丝）

功能：每次刹车都给ISU发送一个锁门信号

因为ISU在门已经上锁的情况下不会再次执行锁门操作，所以最终的效果是：每次刹车都能确保门处于上锁状态

此电路已经经过测试确定可用

……

……

……

……

如果再有一个断电自动解锁是不是更好呢？

那就再加3个元件吧

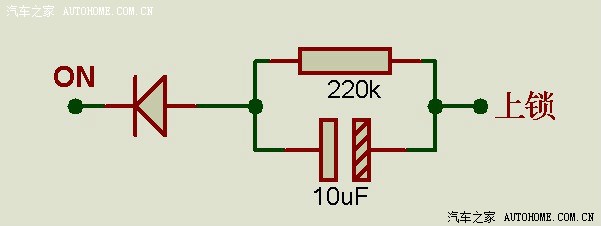

电路图：

图中二极管，可用4148、4007等等常见的开关二极管、整流二极管

”ON“接到刹车开关的红蓝线

”上锁“接到下图的“解锁”黄绿线上

功能：每次钥匙从ON关到ACC的时候，都给ISU发送一个解锁信号，若此时门已锁则开锁，若门未锁则无动作

这个电路我没有搭，但原理上是正确的，接上应该有效。

申明：

       制作有风险，动手需谨慎！

       思路及电路仅供参考，本人不对你制作过程中出现的任何状况、产生的任何后果负责
