大作业——艾瑞泽7安装360°全景倒车影像。
为什么标题有个大作业？因为这次作业真的很大，大到什么程度？我一个人搞了2天，当然不是一直在搞，中间也是断断续续的做其他事。
-------------------------------------------------------------------------------------------------------
原车大屏+导航主机内置四维导航卖了。看别人不带导航没有后镜头的一般500元。我这个内置导航，以及原厂后镜头。一起就按800算吧。有意的可以联系我。
-------------------------------------------------------------------------------------------------------
艾七是个做工很不错的车，做了这次全景作业后，我又有了深深的体会。市面上目前比较多的360度全景倒车系统一般都是720*480的分辨率，带停车监控和行车记录仪功能，不过因为分辨率不高也导致清晰度不高。我这次装的是刚出来不久的高清版，分辨率1280*720。在给大家看详细过程之前，我先给大家看看实际效果吧。因为一想到2天的艰辛我就胸闷，先看看效果心里会舒服点，心情好了才能写好文。
-------------------------------------------------------------------------------------------------------
原车大屏+导航主机内置四维导航卖了。看别人不带导航没有后镜头的一般500元。我这个内置导航，以及原厂后镜头。一起就按800算吧。有意的可以联系我。
-------------------------------------------------------------------------------------------------------
艾七是个做工很不错的车，做了这次全景作业后，我又有了深深的体会。市面上目前比较多的360度全景倒车系统一般都是720*480的分辨率，带停车监控和行车记录仪功能，不过因为分辨率不高也导致清晰度不高。我这次装的是刚出来不久的高清版，分辨率1280*720。在给大家看详细过程之前，我先给大家看看实际效果吧。因为一想到2天的艰辛我就胸闷，先看看效果心里会舒服点，心情好了才能写好文。

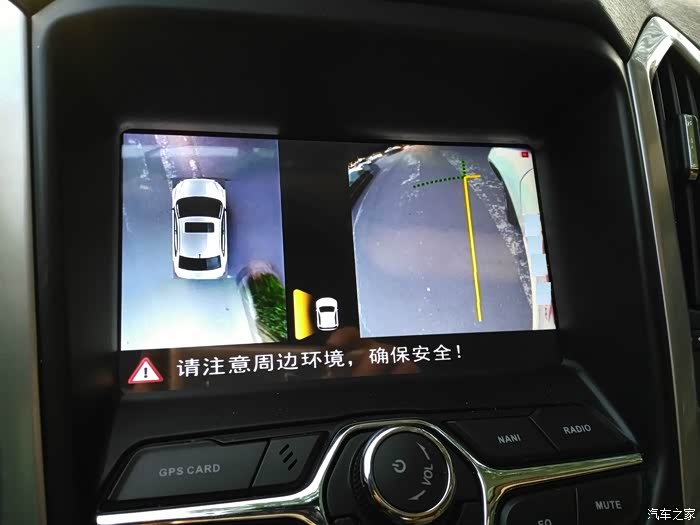

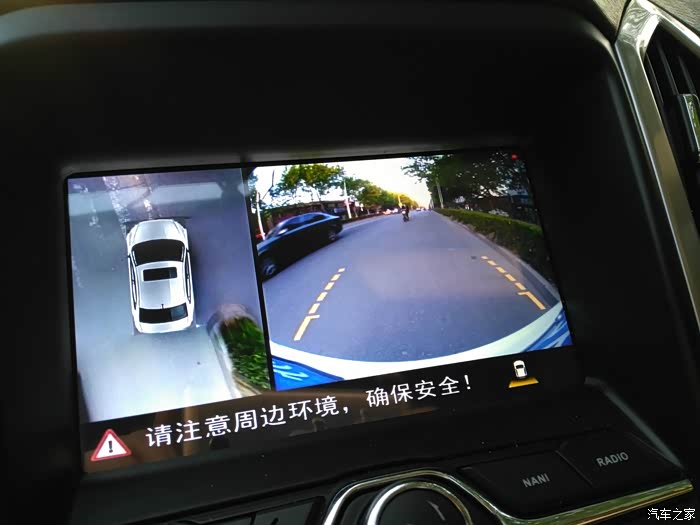

后视角+俯视视角
俯视视角+左边部视角
俯视视角+右边视角
前视角+俯视视角

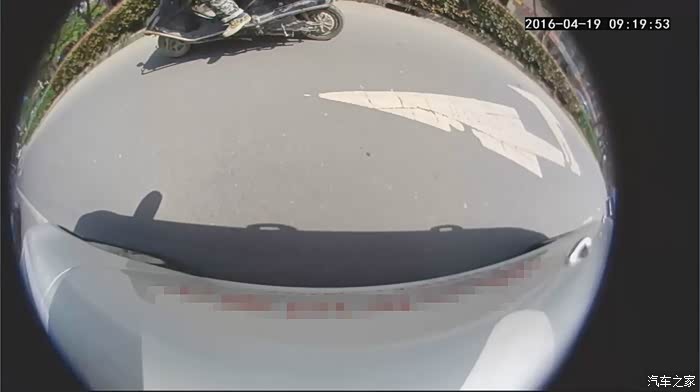

左侧录像截图

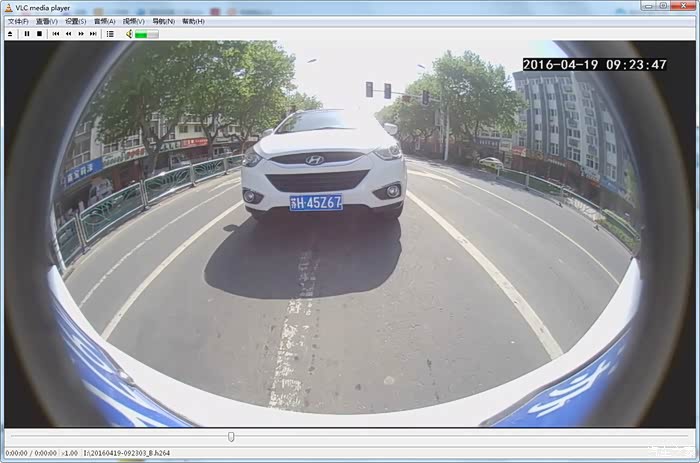

后侧录像截图
右侧录像截图
后侧录像截图1

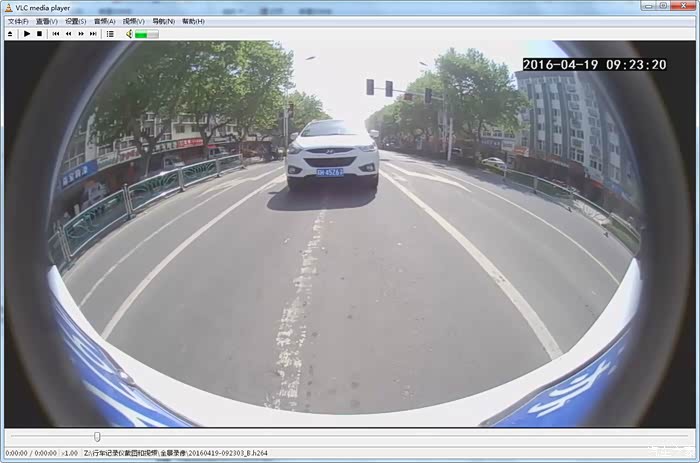

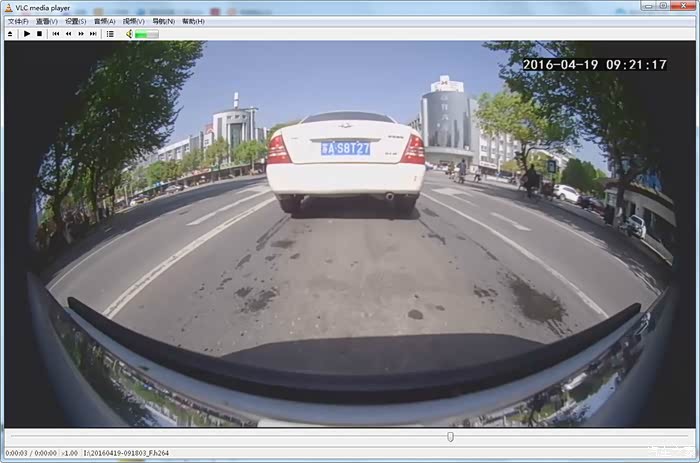

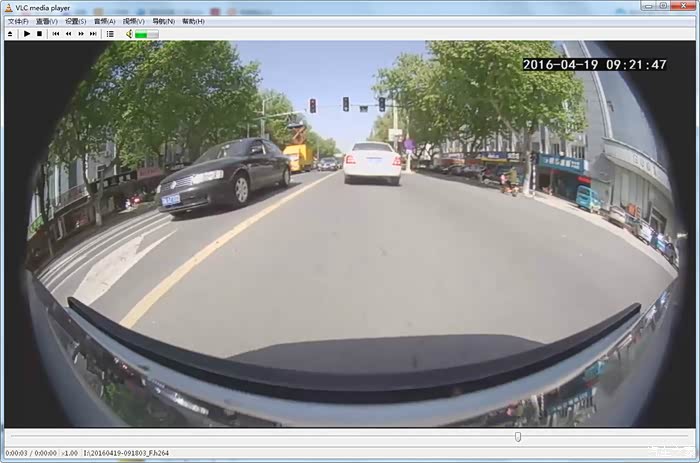

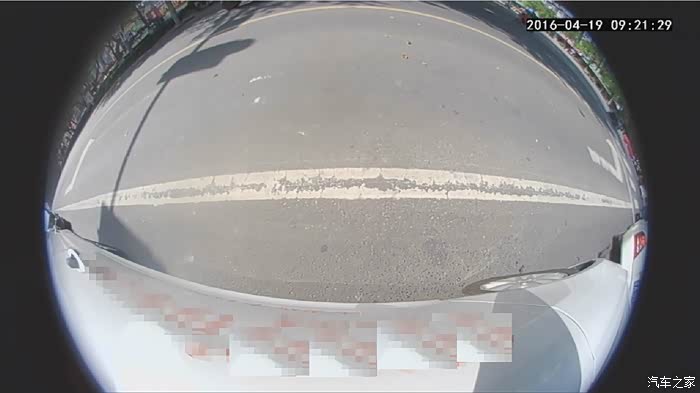

前镜头录像截图

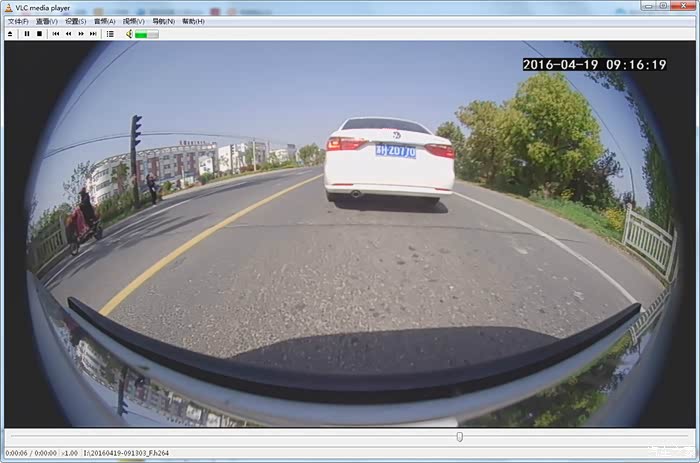

前镜头录像截图1
前镜头录像截图2
视频截图基本上是符合1280*720分辨率该有的效果了。不过我在此不建议各位车友安装高清版的。除非你有很强烈的清晰度追求。普清720*480的倒个车其实也够用了。不推荐高清的原因就是一个字：贵！
-------------------------------------------------------------------------------------------------------------------------------分割线------------------分割线------------------分割线-------------------------------
-------------------------------------------------------------------------------------------------------------------------------分割线------------------分割线------------------分割线-------------------------------
在改装前，需要想好具体方案。我在安装前有这样几个问题：
1、车载中控屏必须支持AV倒车输入，原车大屏不支持AV端口输入，所以我直接跟他说拜拜。前不久做了更换安卓中控大屏的作业，原厂导航此刻正在家里睡大觉；
2、主镜头摆放位置，必须放到尽可能高的位置，且不要被保险杠进气格栅等挡住视野；
3、两侧后镜头怎样走线，这是最让我头疼的问题。因为从来没拆过后视镜，也不知道怎样穿线；
4、360度全景倒车的主机放在哪里，因为艾七中控内部空间很小，一个主机那么大肯定放不下，得找个不会乱晃，稳固的地方放主机
以上就是我的大概思路。
1、车载中控屏必须支持AV倒车输入，原车大屏不支持AV端口输入，所以我直接跟他说拜拜。前不久做了更换安卓中控大屏的作业，原厂导航此刻正在家里睡大觉；
2、主镜头摆放位置，必须放到尽可能高的位置，且不要被保险杠进气格栅等挡住视野；
3、两侧后镜头怎样走线，这是最让我头疼的问题。因为从来没拆过后视镜，也不知道怎样穿线；
4、360度全景倒车的主机放在哪里，因为艾七中控内部空间很小，一个主机那么大肯定放不下，得找个不会乱晃，稳固的地方放主机
以上就是我的大概思路。

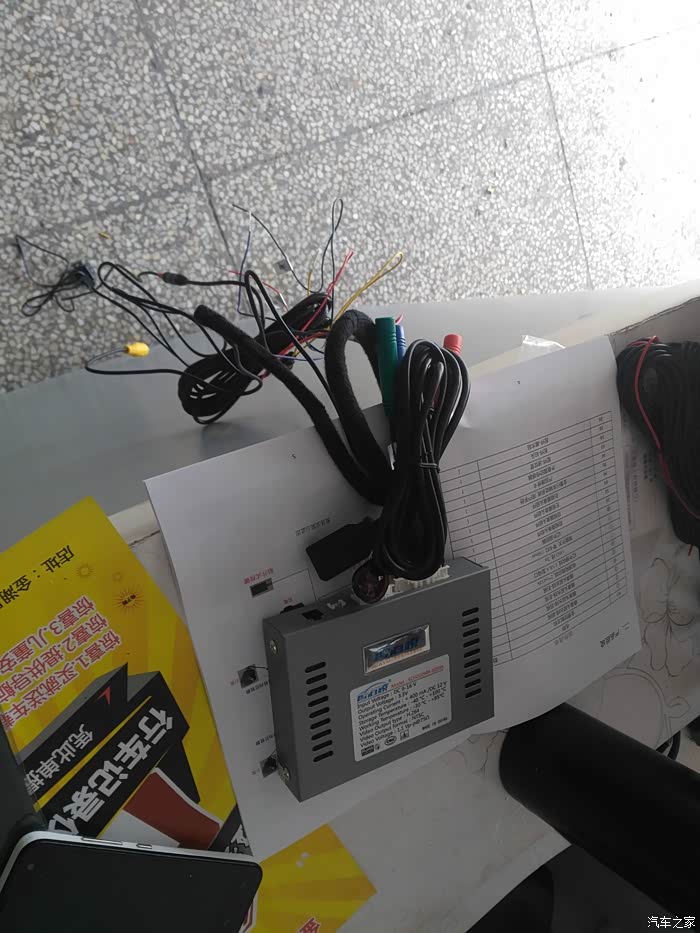

先看看主机吧。说明书展开大约是A4纸大小，这个主机有多大差不多你们心里有数了。跟随主机的配件有：4摄像头的延长线束1根（AV倒车信号输出线也在这个线束上）、接OBD数据线一根（用来读取ESP数据实现动态倒车轨迹）、USB接口线+红外接收器数据线一根（用来遥控主机进行设置）、重力感应器+数据线一根（用来做震动停车监控）。

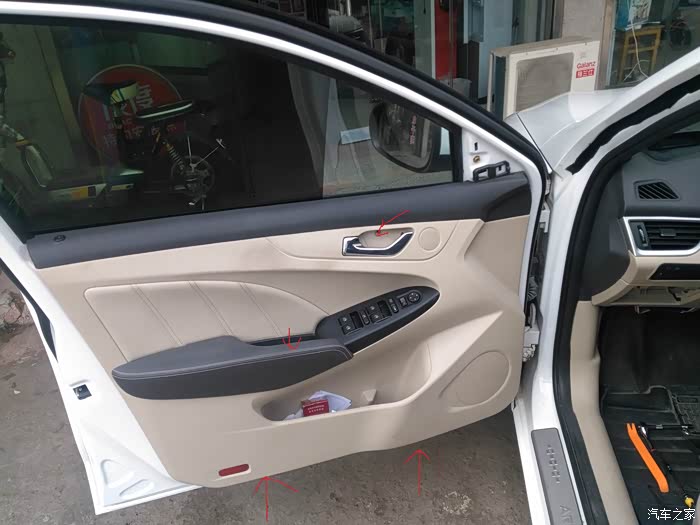

我做事就喜欢从最难的开始。我认为最难的就是拆装后视镜，以及后视镜的走线了。所以先拆后视镜。要拆后视镜得先拆车门。车门上面的三角板得先撬开。看见图右下角的撬棒了没？就是用那个先把后视镜位置的三角板撬开，然后四个红色箭头对应4个螺丝，拧下来，最后再用撬棒从车门内侧撬，车门内饰板就很容易撬开了。此时请别用蛮力。因为里面还有很多电线插头要拔掉。把所有插头拔掉，再把门锁拉线拆下来以后，塑料门板就可以扔一边了。
很抱歉，那天都是我自己一个人搞，很多步骤忘记拍图了。我尽量用文字描述详细一些。
1、拆开车门内饰板后，可以用手把镜片按到最里面的位置，露出里面的卡子。我是按镜片下部，让镜片尽可能对地面后，用一字螺丝刀轻轻撬开镜片后面的卡子，慢慢把镜片拔下来的；
2；镜片下来后，后面还有电加热的插头，有2个小插头，慢慢拔下来，不能用蛮力，否则可能会损坏电热丝；
3、把镜片扔一边，回到车门内侧，可以看到3个螺丝固定着后视镜。找10号套筒把螺丝下下来，并拔掉转向灯插头、镜片电机插头后，镜子就可以从外面慢慢拔下来了；
4、拔下来的镜子如图所示。
1、拆开车门内饰板后，可以用手把镜片按到最里面的位置，露出里面的卡子。我是按镜片下部，让镜片尽可能对地面后，用一字螺丝刀轻轻撬开镜片后面的卡子，慢慢把镜片拔下来的；
2；镜片下来后，后面还有电加热的插头，有2个小插头，慢慢拔下来，不能用蛮力，否则可能会损坏电热丝；
3、把镜片扔一边，回到车门内侧，可以看到3个螺丝固定着后视镜。找10号套筒把螺丝下下来，并拔掉转向灯插头、镜片电机插头后，镜子就可以从外面慢慢拔下来了；

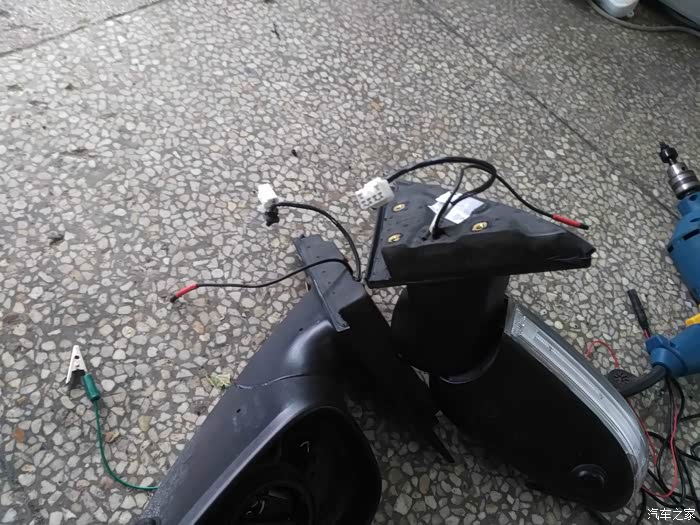

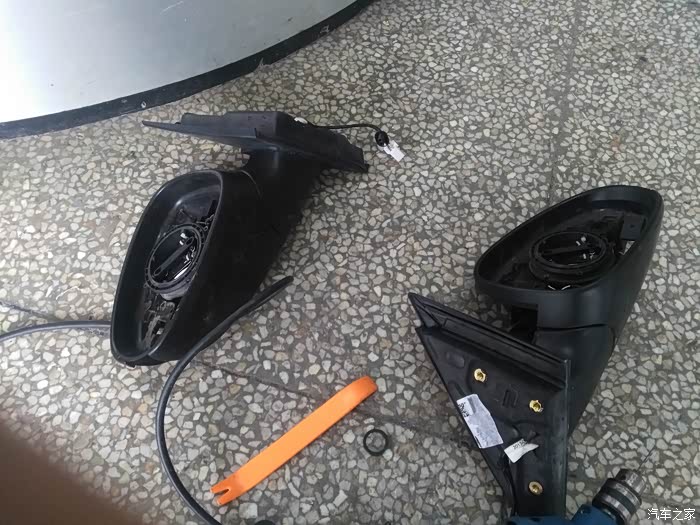

4、拔下来的镜子如图所示。

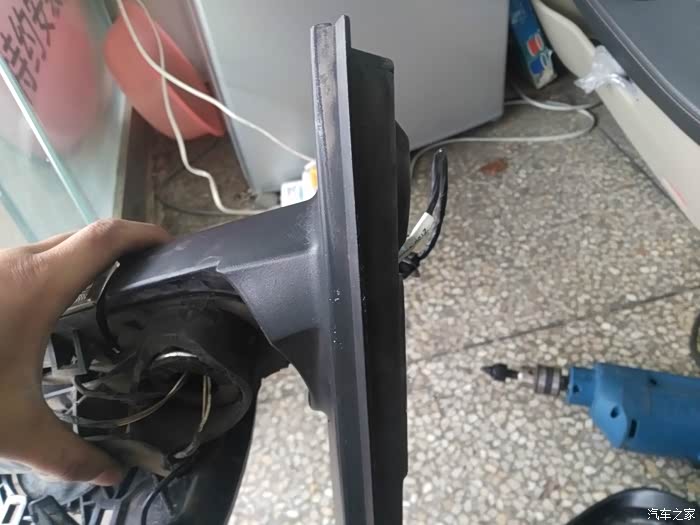

下一步就是开始测量位置打孔。360度全景侧面镜头要尽可能离车身远一点，且不能干扰电调镜片的活动。经过七八次的比对后，我最终找到了这个位置。

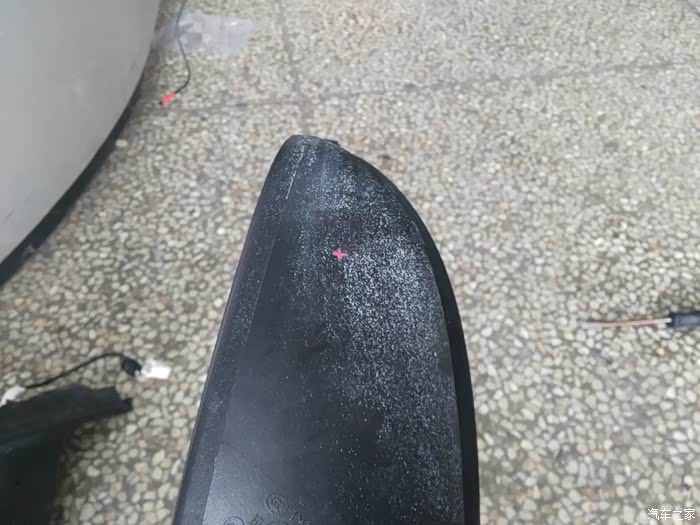

另一只后视镜也定位到这个位置，都做好标记

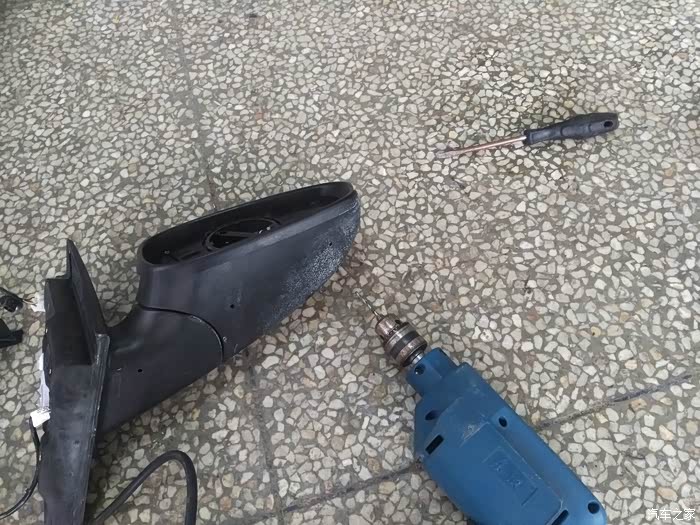

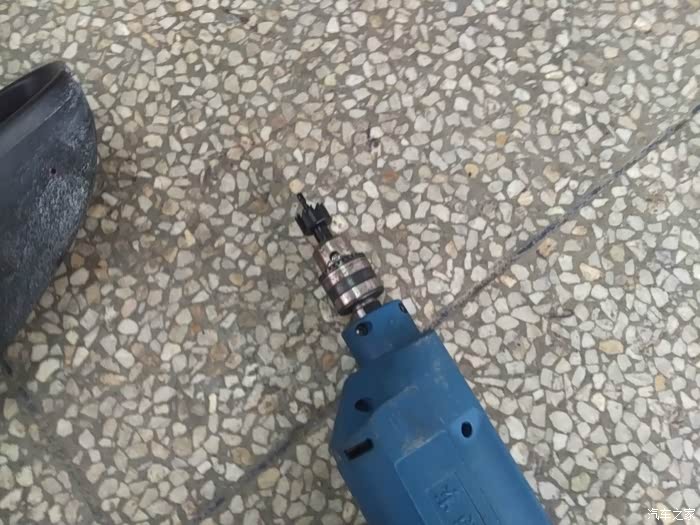

找到标记后就准备打孔。配的那个钻孔的钻头使不上力，所以我一开始用了小钻头钻了个小洞
然后再换大钻头开始钻孔。

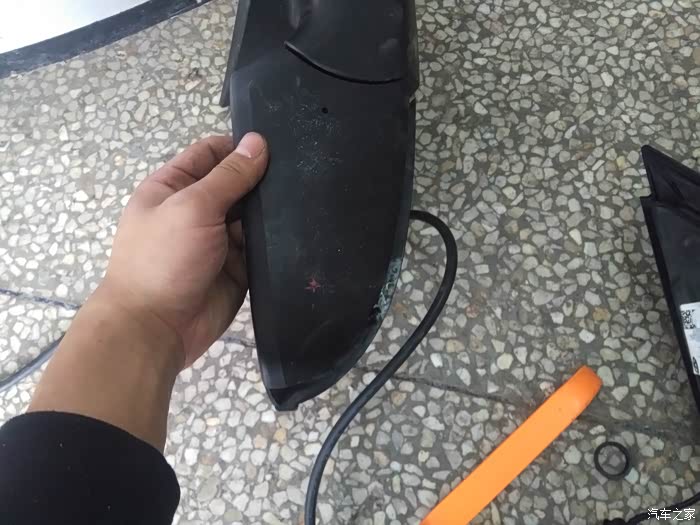

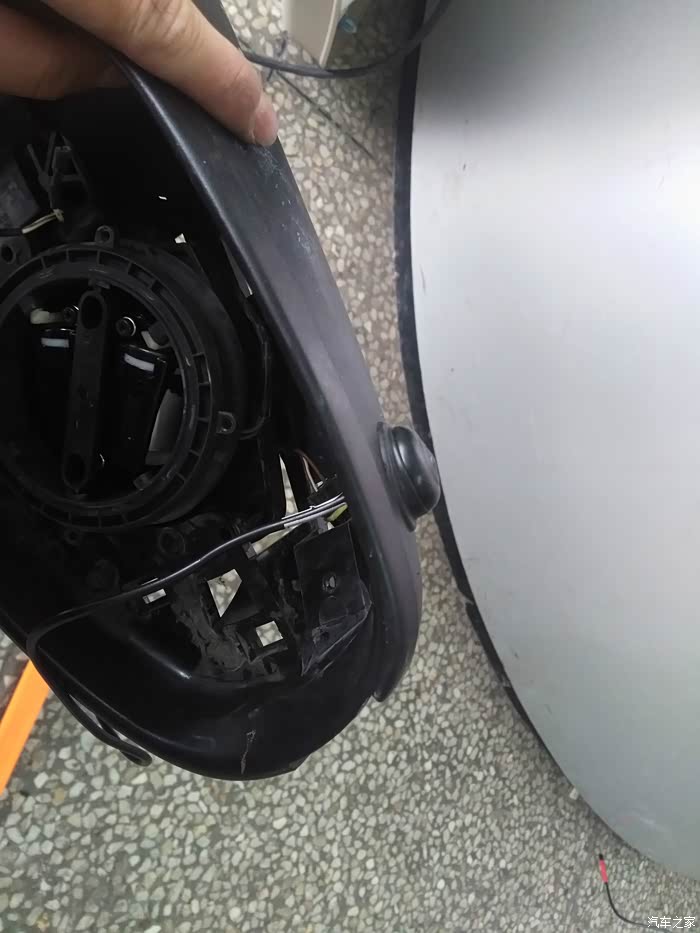

钻孔完毕后，清理一下钻孔时因高温产生的毛边后，塞入摄像头观察，感觉很完美嘛，心里有点美滋滋的。但是后面更大的考验等着我。
这个考验就是：艾七的后视镜是直角弯，里面又有很多岔道，用铁丝根本穿不过来，因为一不小心就把铁丝穿到岔道里去了。我想了一会最终想出来一个好办法。

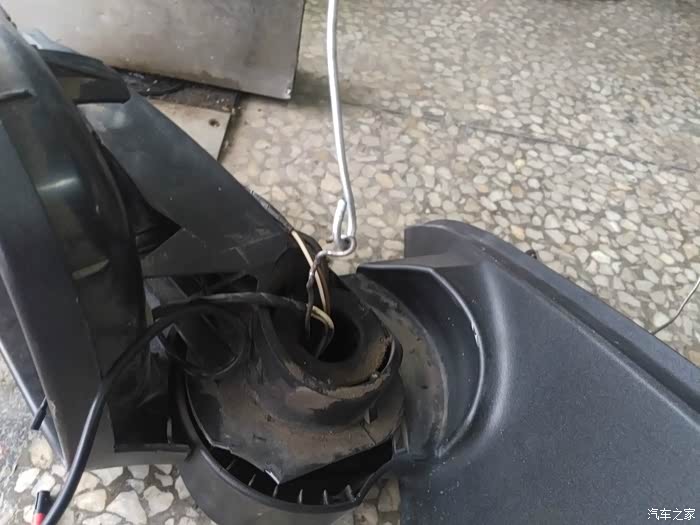

2根铁丝都做一个小勾，一边插一根，在后视镜的小洞内部汇合，再用其中一个铁丝把另一根勾出来。写着简单，实际操作却很麻烦。因为空洞直径很小，里面还有原来的线束，黑漆漆的又什么都看不见。搞的我腰酸背痛。

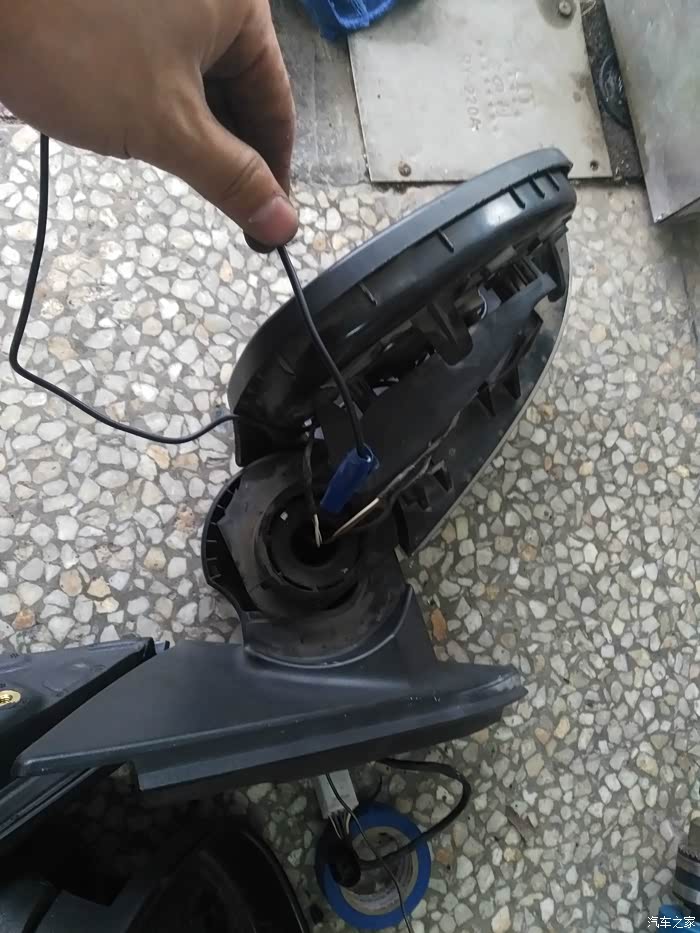

穿线又是一次考验。因为侧视摄像头的接头有点硬，过直角弯很难过。不能用蛮力，胶带又不敢绑太紧，所以这个步骤我做了四五次才把线穿过去。
《士兵突击》里的李梦：哎哟喂妈妈唉，可要了我的亲命了！！
我的内心：一边崩溃着，一边说：哎哟喂妈妈唉，可要了我的亲命了！！
好在无数次失败后终于完工！！
我的内心：一边崩溃着，一边说：哎哟喂妈妈唉，可要了我的亲命了！！
好在无数次失败后终于完工！！

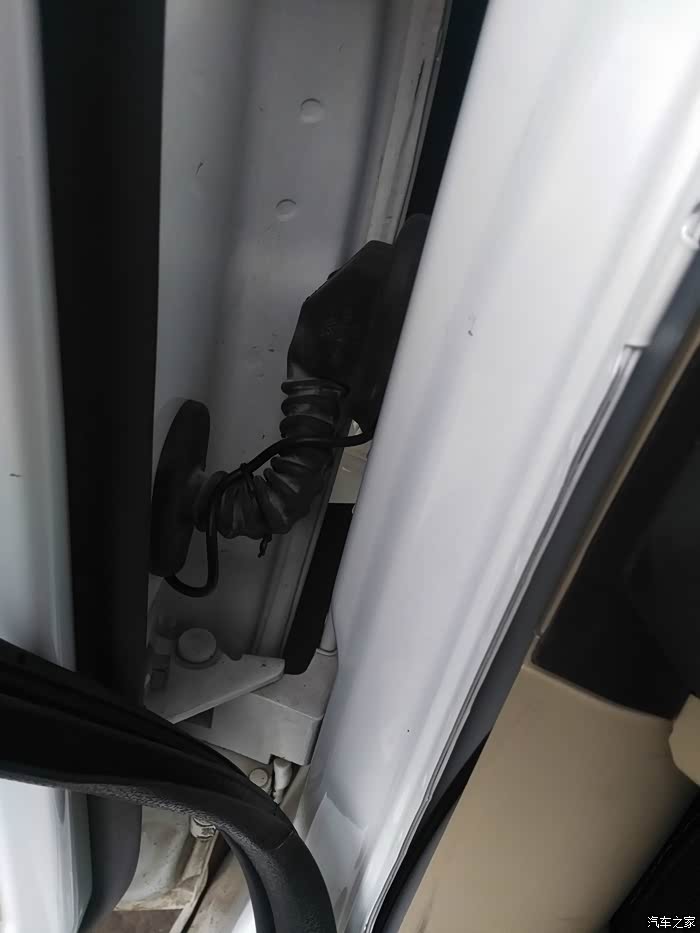

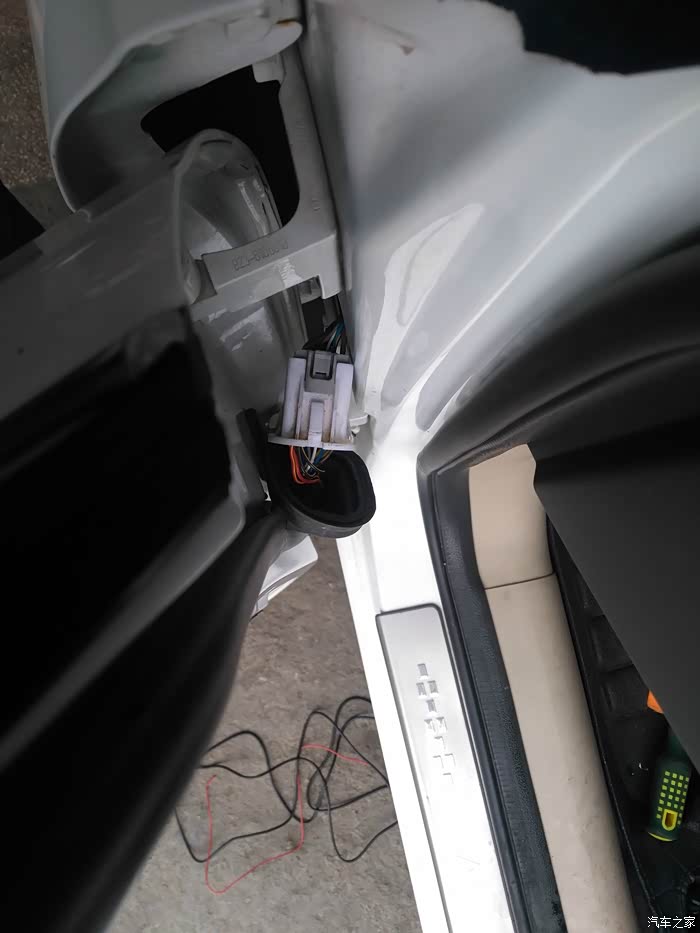

到这里又把我给看傻了：艾七车门和车身之间的线束竟然都用插头，我打电话问商家怎么办，商家也直说意外。他印象中只有宝马和沃尔沃部分车型用的插头，其他很多车都是直接胶皮保护线路就过来了。没办法，只好继续穿线。插头四个角有一点小缝隙，把线先从驾驶室那边穿过来后，再用手指捏着慢慢从橡胶管这头穿到那头。这里的空间很小，所以也费了不少时间才穿好线。

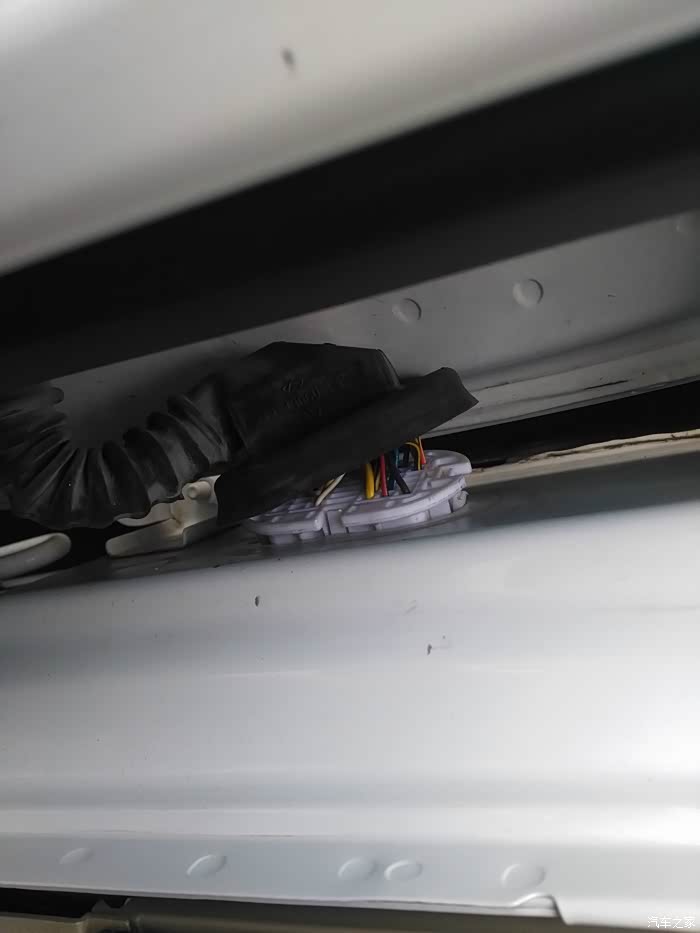

看见这个小空间了吗？胶皮本来是抓着白色塑料插头的边缘的。这次安装后掉下来了，又花了很久才给装好。

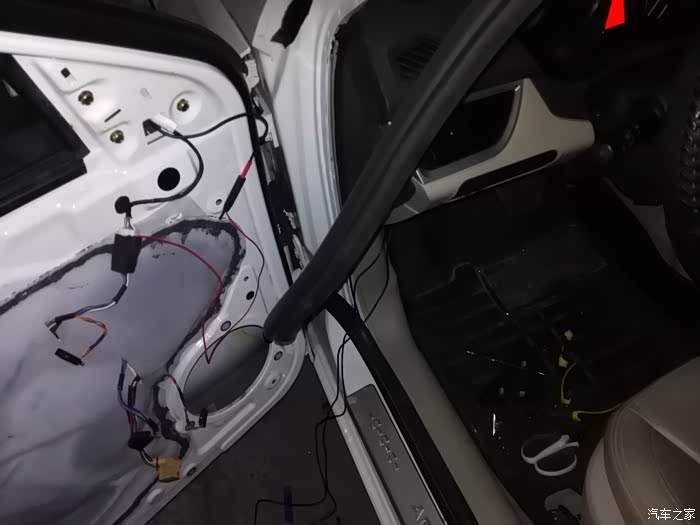

这边是右门。为了穿线方便，扬声器都拆掉了。我觉得下次让我搞四门隔音对我来说都是小意思了。这里可以看到线是从外面走的。后来我想了想又把线全拔出来，重新从胶皮管内穿线，真是个痛苦的活，痛着并难过着。好在最后总算给完美穿好。
右门重新穿线走线后，线都进了胶皮管啦！宝宝心里苦，但是宝宝不说！
穿好线之后，把该接的线接好，准备进行下一步动作。
从引擎舱过来的线。这个是前镜头的线。前镜头安装在车标下方，线从中网走到车身左前门那边翼子板，再穿到这里，最后从胶皮管外面进车身。这根线我实在没精力再从车内走了，反正这样放在外面压不到，也不怕拉扯不怕断，就这样吧。

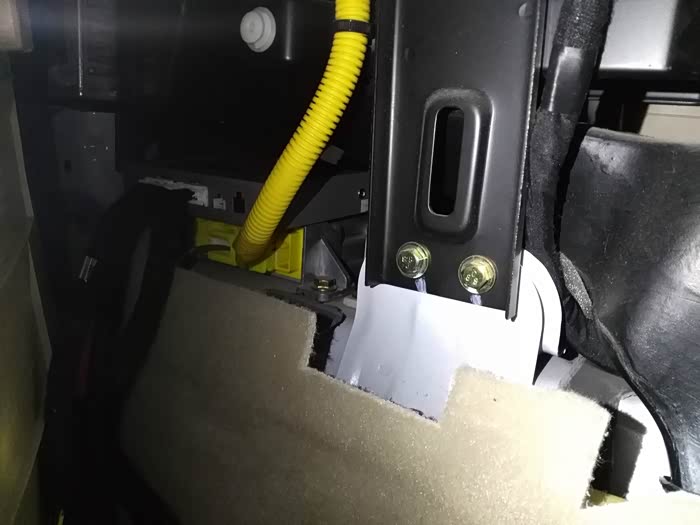

这个是什么位置？你能看得出来不？主机放在这里非常完美。后面线束不会受到压迫，主机下面用了泡沫双面胶，固定很牢.

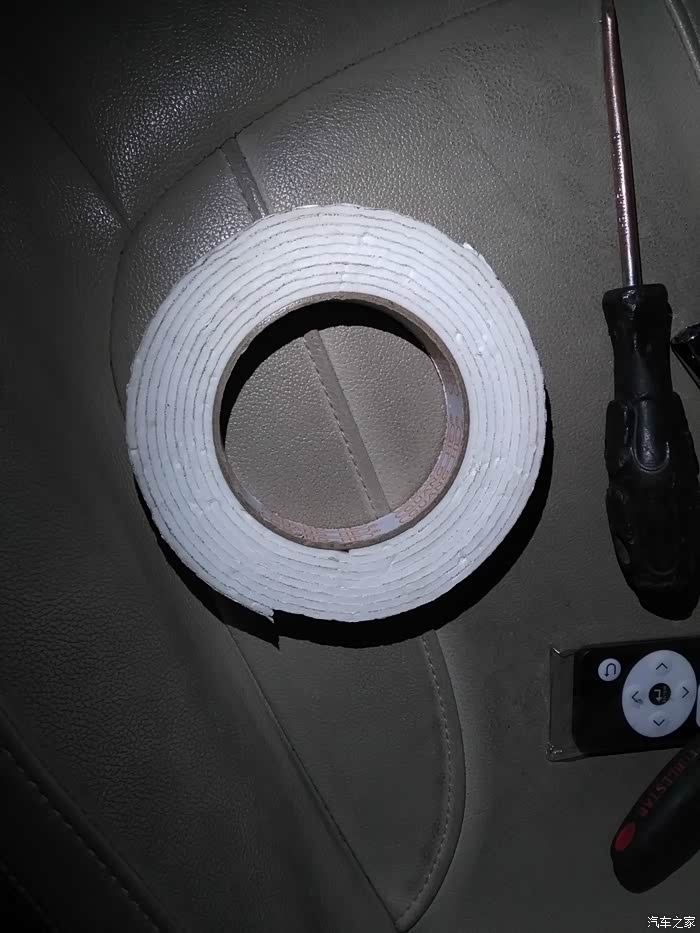

泡沫双面胶是啥玩意？就是这玩意。右下角的是360全景系统的遥控器。

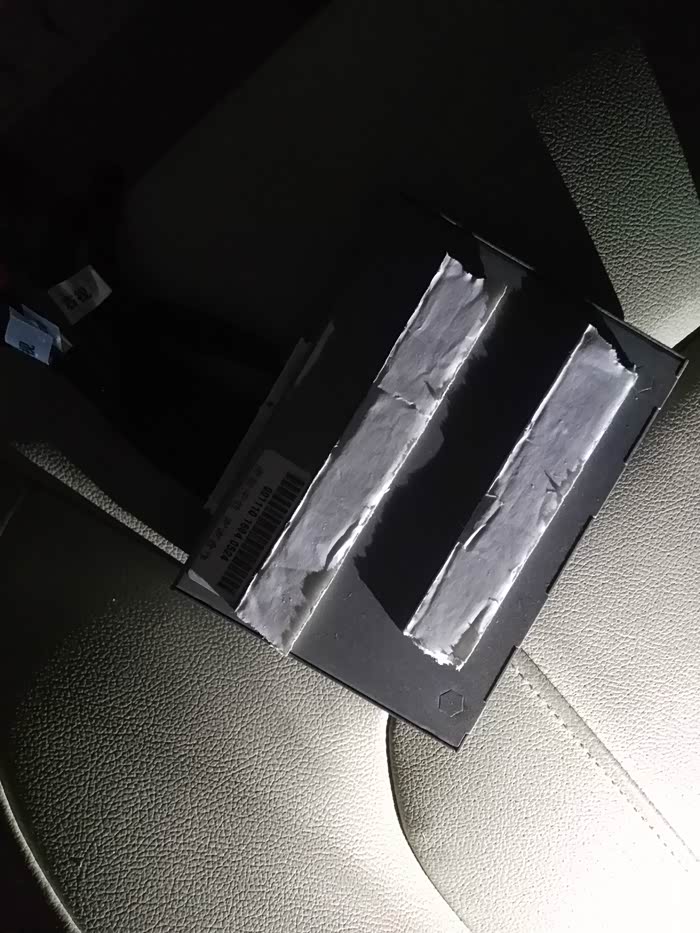

全景主机的背面就是用这个胶贴着放在中控台内部的

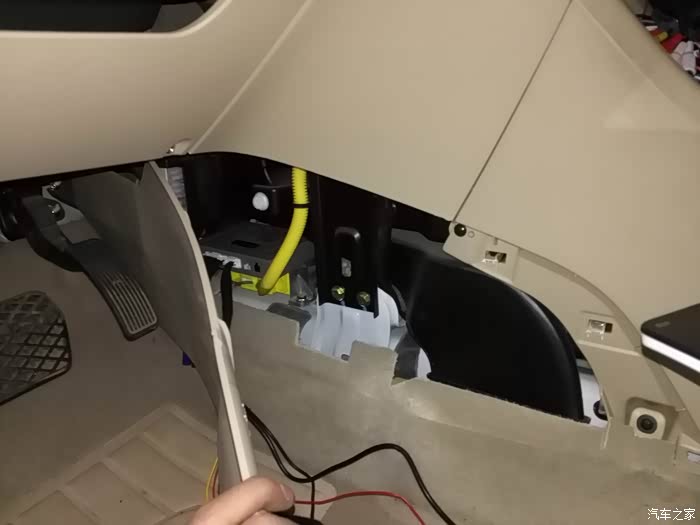

谜底揭晓！油门踏板右边中控台。话说这块挡板真难拆！我拆下后只有最右边的卡子是好的，其他卡子全断了个一干二净。还好这个挡板中间有一个向上的卡扣，配合最右边的卡扣依然可以很牢的固定住。

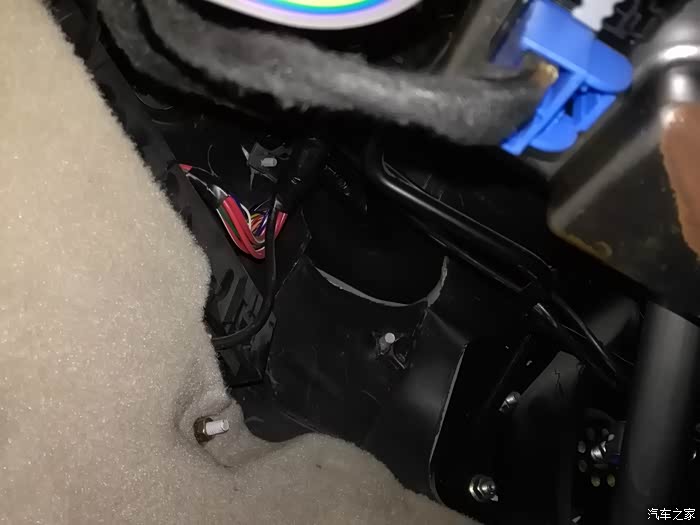

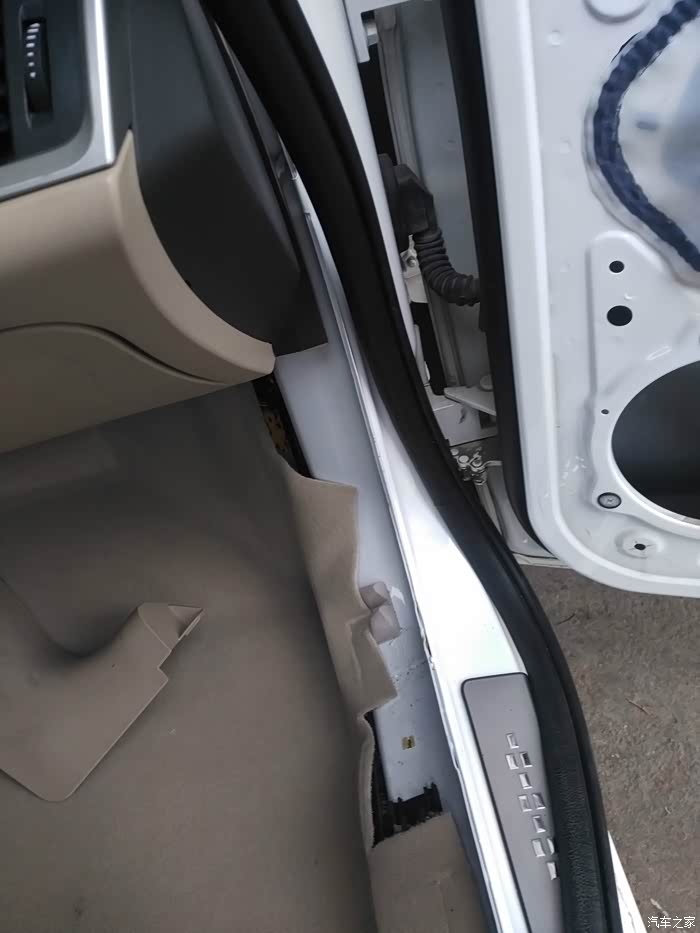

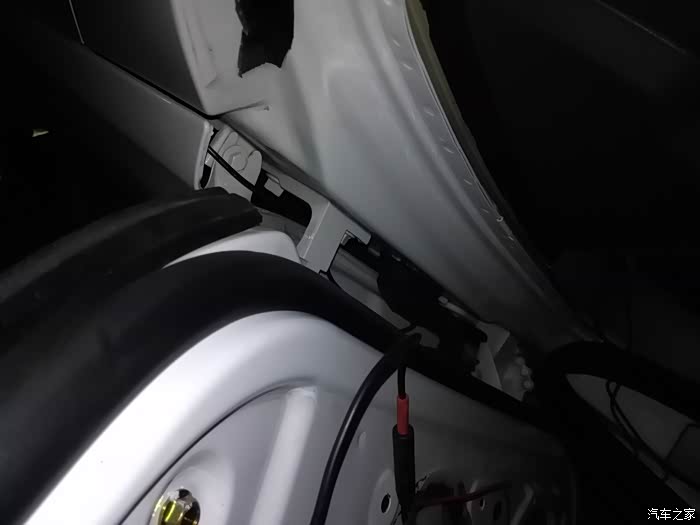

这个是驾驶室左侧休息踏板旁边，前镜头和左镜头的线从这里进驾驶室。最右边生锈的那块板，我当年没换，2年多过去了锈迹还是那么大。想当年论坛闹得沸沸扬扬说艾瑞泽7生锈门，就是一块小盖子生锈，又没变大。经过无数人的接力，这个生锈门越闹越玄乎，最后成为小7的绝症。
已经天黑了，先不上镜片，测试镜头角度，进行初步校准

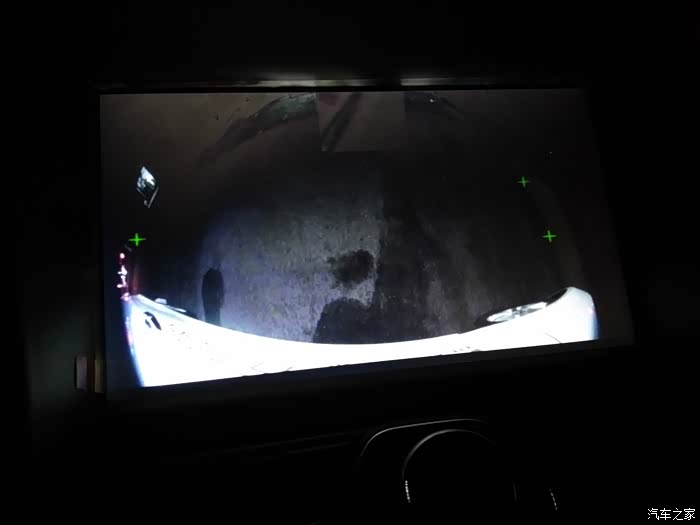

恩，在屏幕里看是这个效果
全景还没校准的时候显示的画面是乱七八糟的。当然显示单镜头的时候画面是正常的。

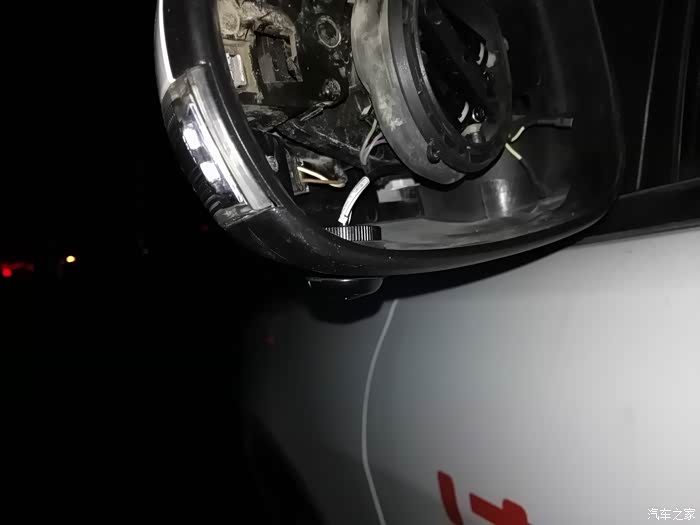

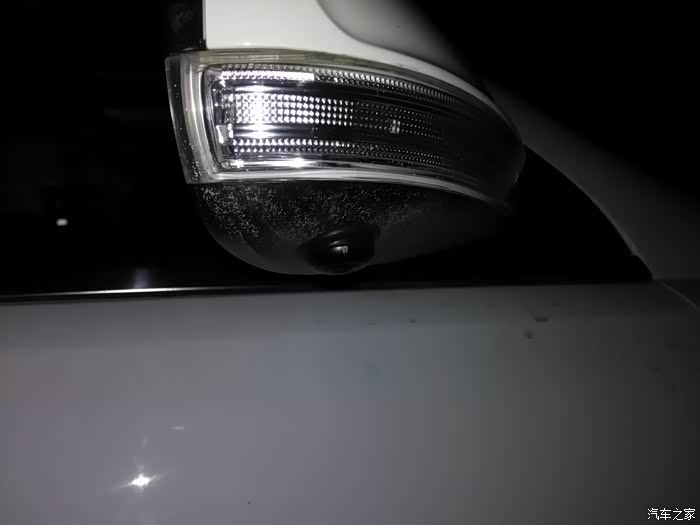

从外面看侧面镜头是这样子的。看到这个镜头我心头又是一疼。。。搞死我了，我的妈！今天到此为止，装回镜片，收工！（突然想起来我18号装回去的时候忘记插回加热电线了，明天镜片还得拆一次。。。）

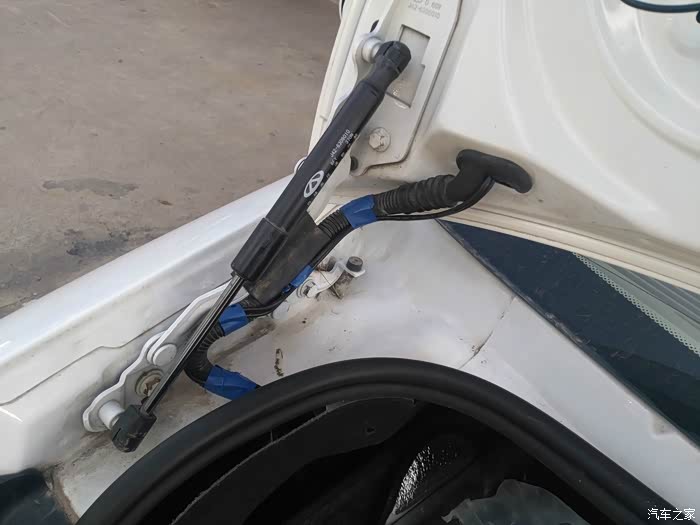

第二天继续干活。后镜头走线就比较简单了。后备箱十几个卡扣用十字螺丝刀先拧松，再用手轻轻拔下来就行。隔音棉放一边艾七的后备箱胶管太细，我不想费那个劲再慢慢穿线了，索性直接在外面穿。穿完再用热熔胶密封。

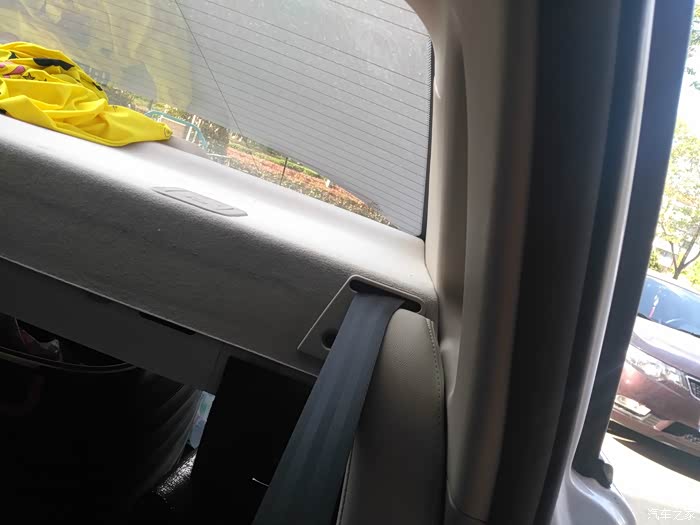

后备箱那边顺着内饰板内侧走线，一路走到这里，撬开塑料内饰件塞进去，从安全带下方走到C柱，再撬开内饰板一路走到C柱里面。这种是走法1；还有一种就是拔掉密封胶条，用细铁丝直接从C柱伸到后备箱里面，然后把线从后备箱拽过来，这是方法2。我用的就是方法2.

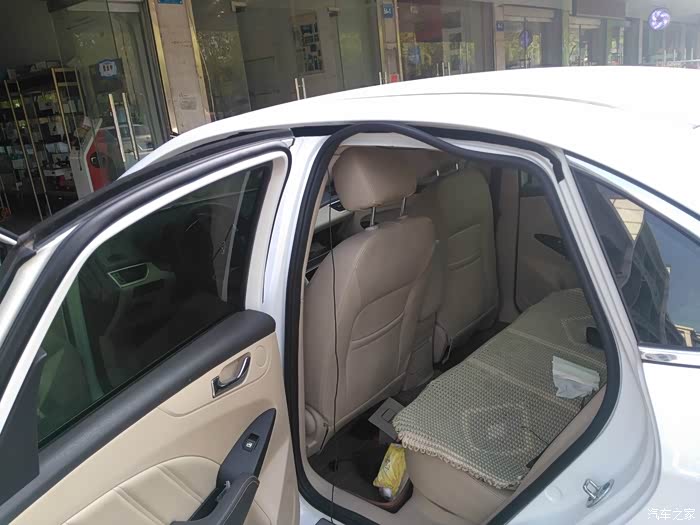

剩下的工作比起我前一天做的，简直是轻松加愉快！一路顺着顶棚那边胶条走线就行！

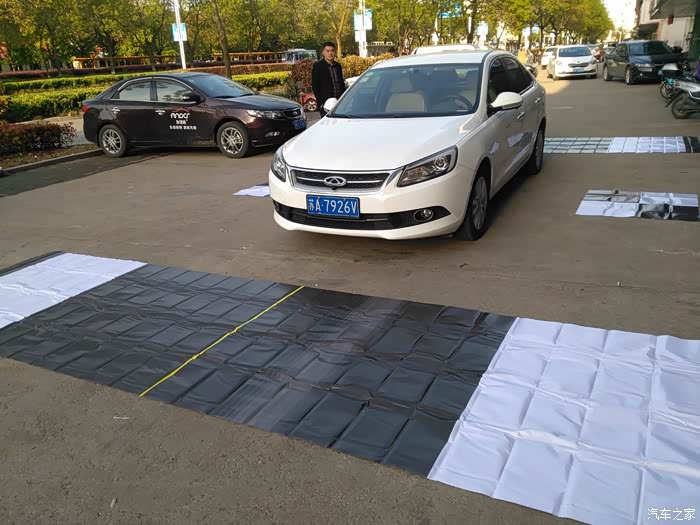

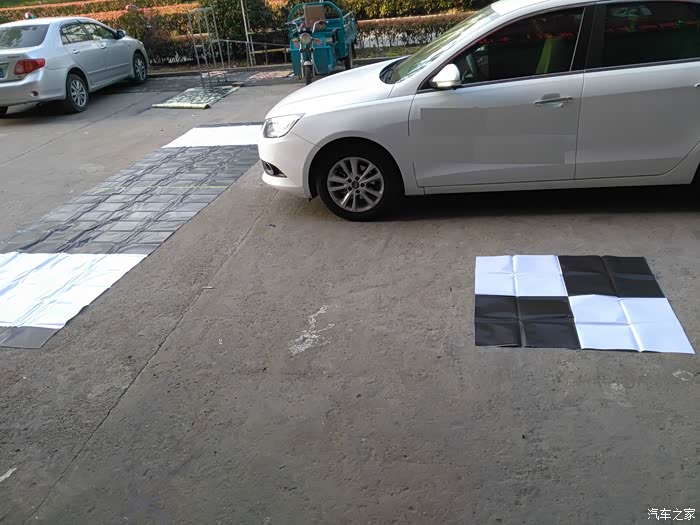

一切都安装好以后，开始标定摄像头！我买的是高清720P的，所以标定的布和以前普清的不一样。以前的是四块棋盘布，我这个是2块小的，2块大的，不是棋盘布。

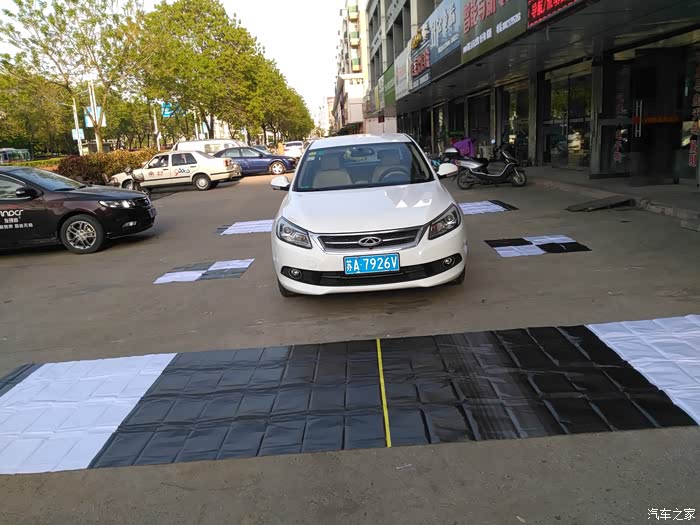

换个角度看看。车牌不挡了。不怕被套牌。
再换个角度

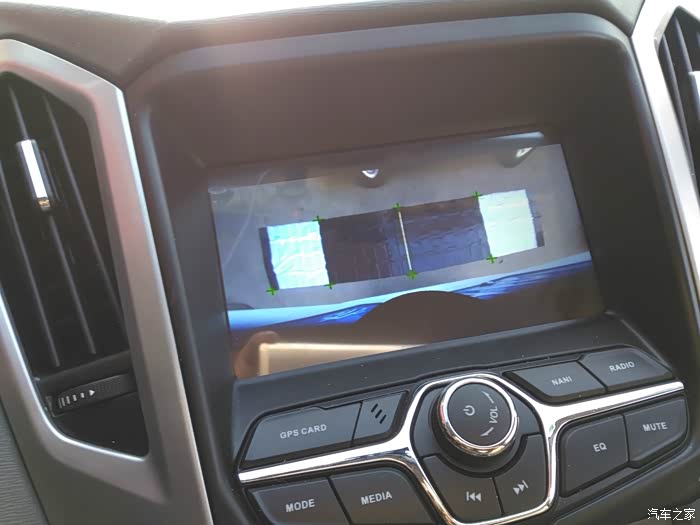

这个是后镜头显示的画面，标定中

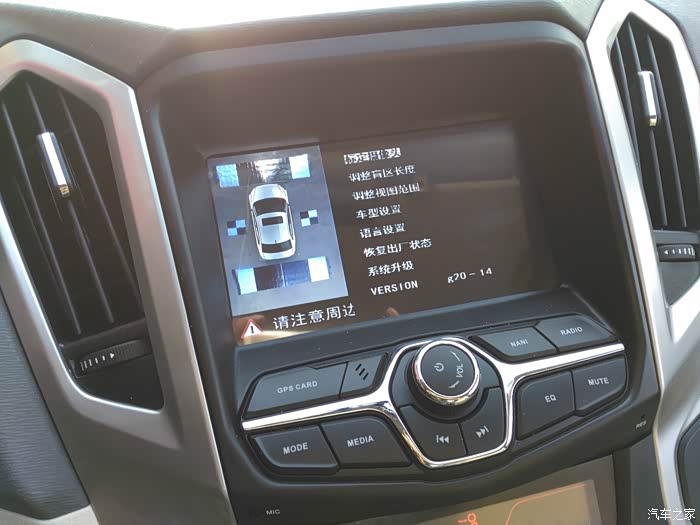

在系统里标定，做的差不多了，只剩微调。标定完成后，俯视视角也会变成比较仿真的样子了。

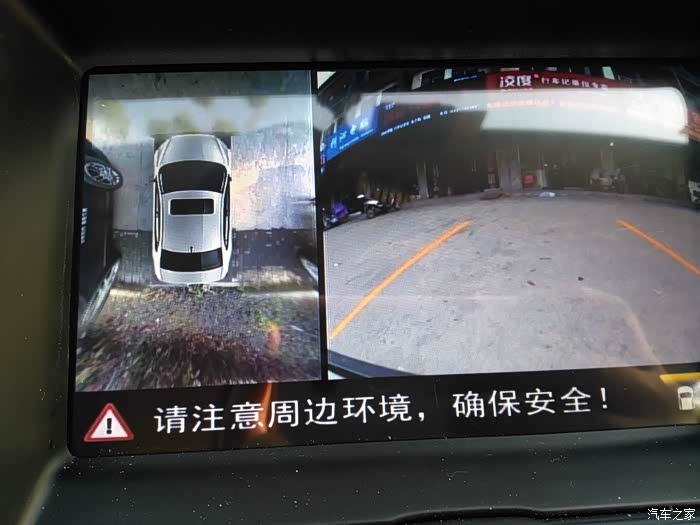

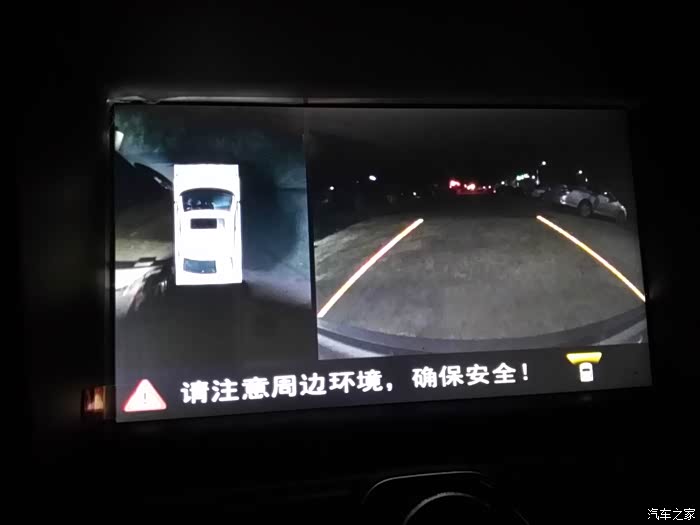

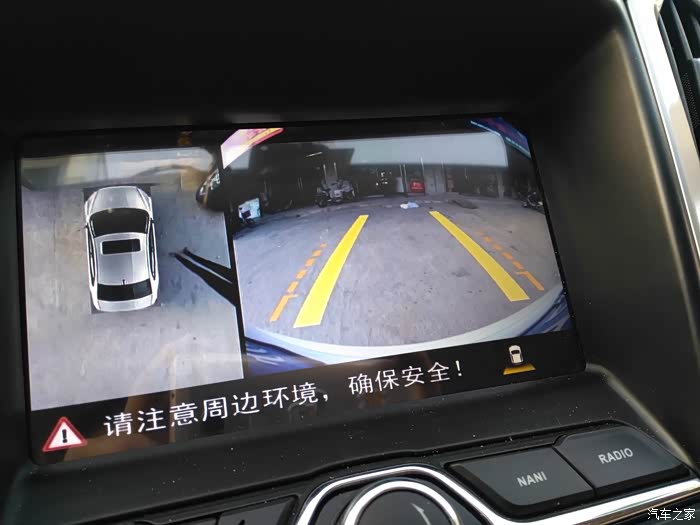

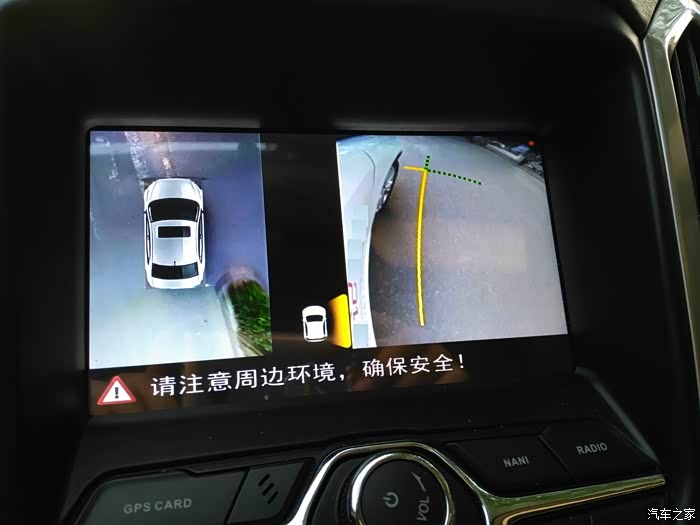

挂个倒档试试看，全景给人的感觉耳目一新！

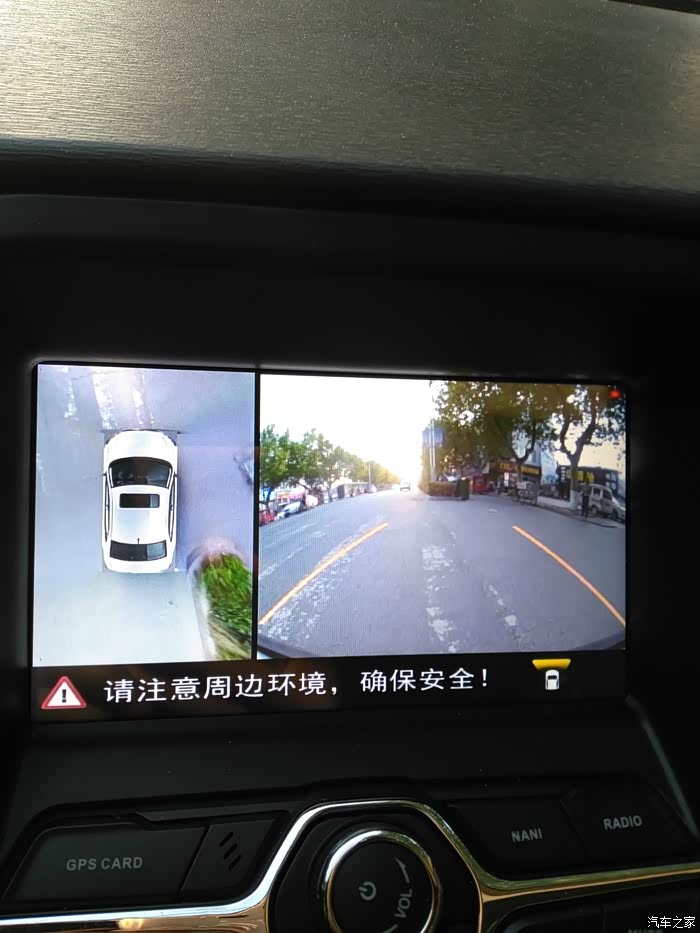

倒车到花坛旁边再看看，感觉很不错哦！作业到此结束！
-------------------------分割线----------------分割线-----------------分割线------------------------------
结尾：
其实我是基本用不到这套系统的。不过这套系统安装好以后，给老婆的停车带来了极大的便利。当然我自己今后的侧方位停车也更省事了。综合来说还是不错的，不过前提是你得愿意花这一千多的钱。如果有心想折腾的建议折腾1000以内的普清，倒车效果其实是差不多的，区别就是录像清晰度了。最后因精力所限，没有能拍全所有的照片。若有车友改装有问题可随时问我。感谢大家的观看！
其实我是基本用不到这套系统的。不过这套系统安装好以后，给老婆的停车带来了极大的便利。当然我自己今后的侧方位停车也更省事了。综合来说还是不错的，不过前提是你得愿意花这一千多的钱。如果有心想折腾的建议折腾1000以内的普清，倒车效果其实是差不多的，区别就是录像清晰度了。最后因精力所限，没有能拍全所有的照片。若有车友改装有问题可随时问我。感谢大家的观看！
