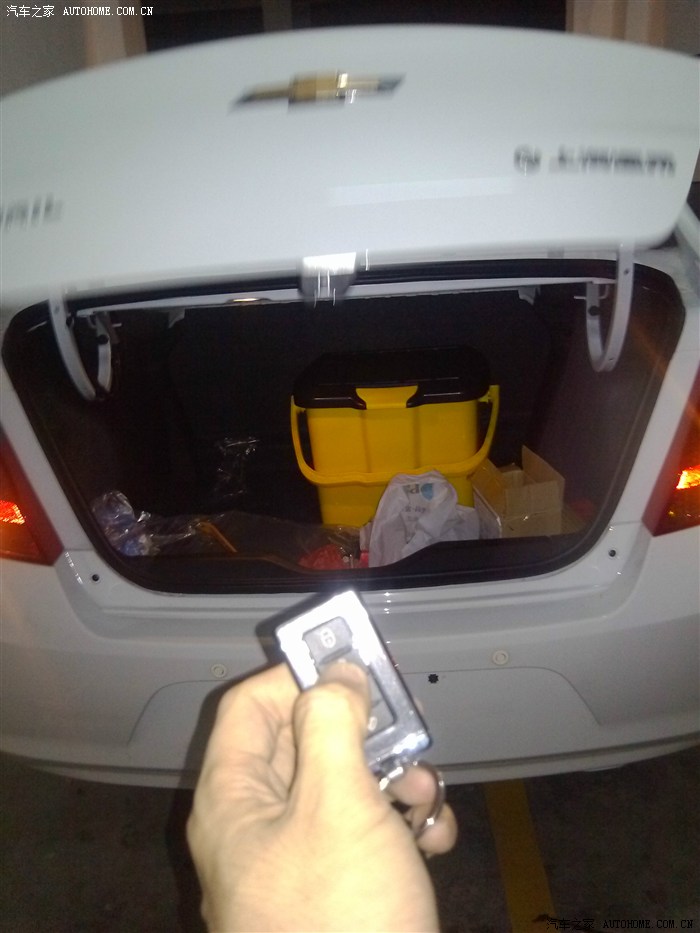

赛欧，10块钱自改后备箱遥控开启！无需改原车电路详细教程图解

此教程改装的车子需已经安装铁将军防盗器，或已经安装其它带有后备箱开启线12V输出的防盗器。

本贴以铁将军6613为例。（本人车子就是装的这个型号，还真没有办法拿其它型号为例……）

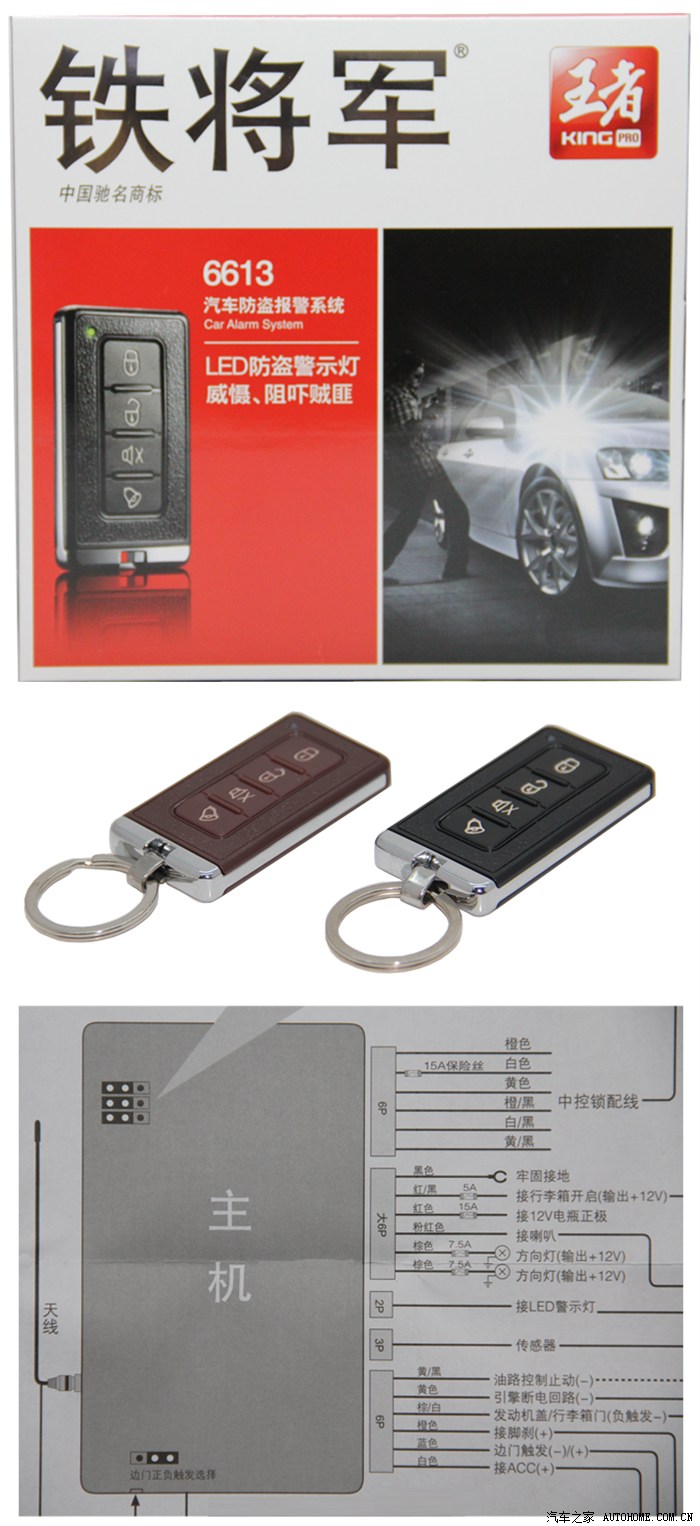

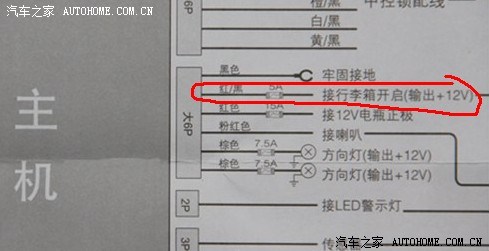

注意上图，为铁将军6613的接线说明书，我们此次要使用的线为“红/黑”接行李箱开启（输出+12V），一般如果在TB上购买该型号防盗的话，店家都会说除非原车有后备箱遥控开启，该型号才能接线实现遥控开启。但其实该型号已经有12V输出，只需要加一个马达就可以了。

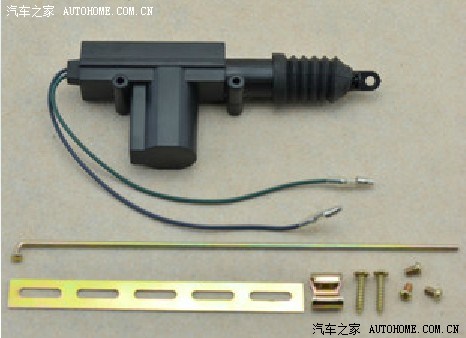

于是我在TB上买了一个通用型号的马达，6块钱。购买三米电线3元，购买保险丝1个1元，还有一个接线脚，在朋友那里拿的，不用钱，如果买的话可能两个5毛钱吧。一条单车刹车线，本人就是修单车的，所以这东西也不用钱~~~~。共计原材料费用10元。

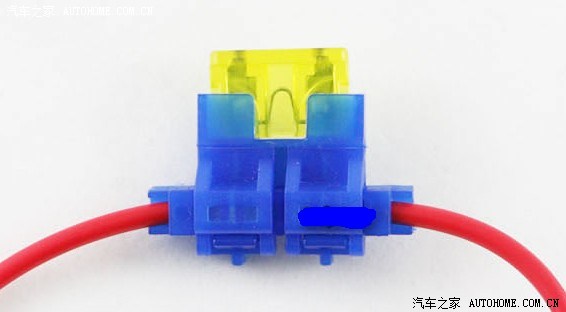

5A保险丝，加在防盗后备箱开启线上。

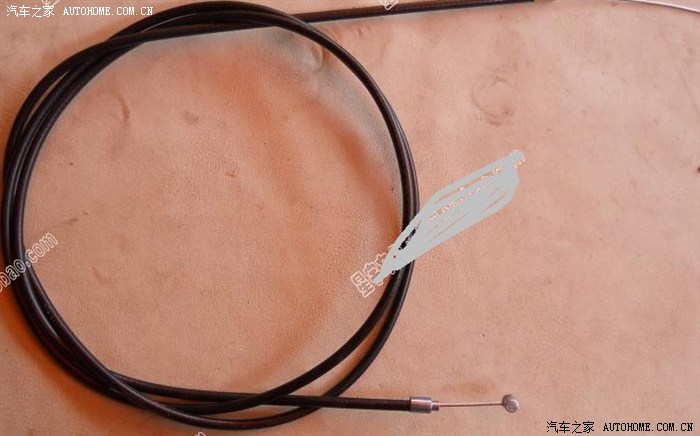

单车刹车线一条。

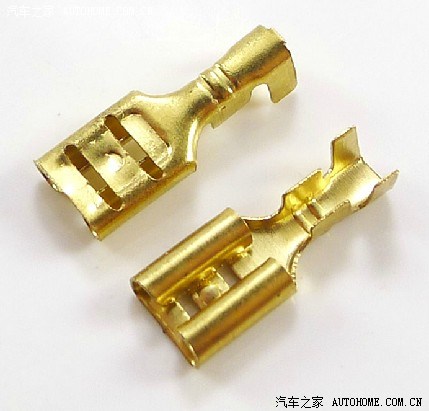

（先前在检查所需材料和工具时，发现铁将军原线中的“红/黑”后备箱开启线被4S的人给拆掉了……后以才需要上图中的接线脚，在这里BS一下4S店的所谓专家师傅！！！）

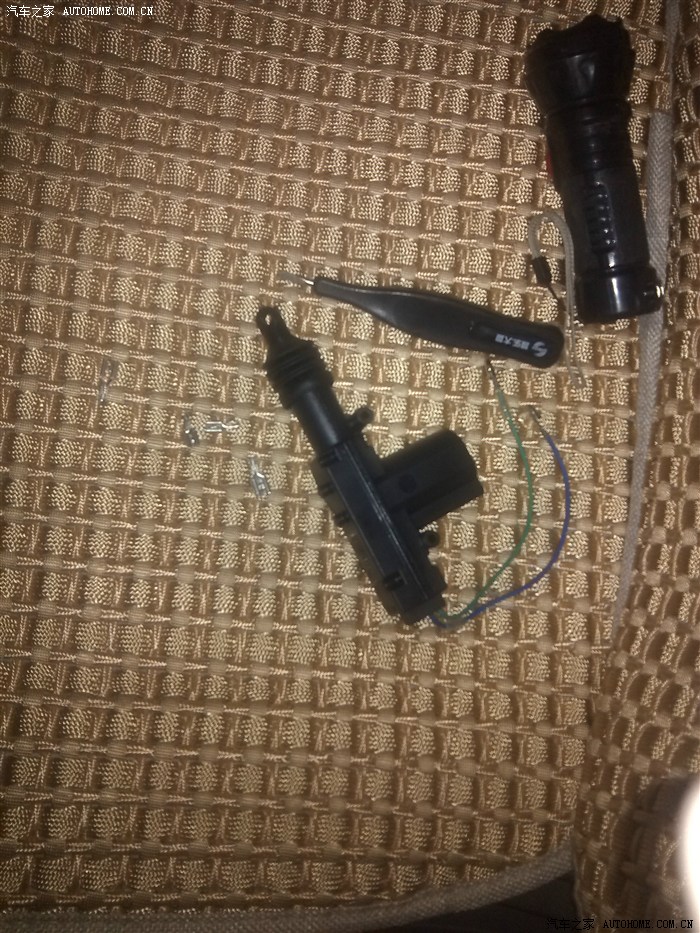

好吧！前备工作准备完成，我们开工吧！首先取出全部工具！

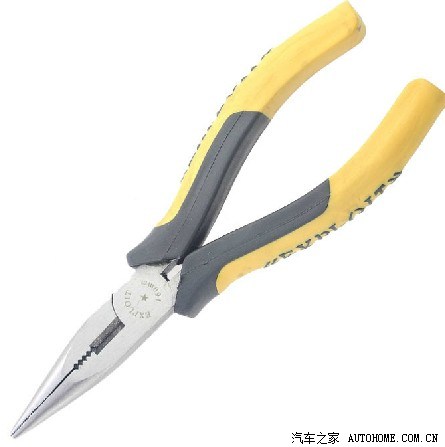

尖嘴钳一把，用于在接接线脚的时候使用。

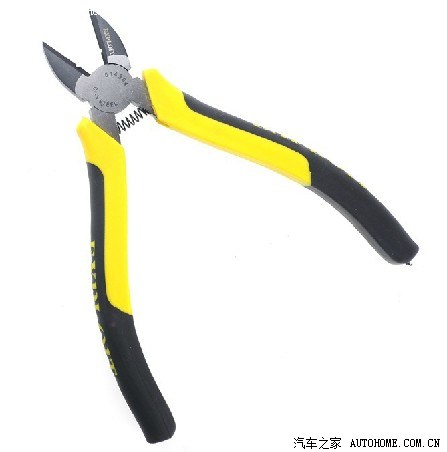

斜口钳一把，用于剪线。

12V测电笔一把，用于测试车上线路。手电筒一把，因为是夜里开工，本我白天上班，每次改装都是晚上进行，看过本人关于赛欧后窗电动改装、风云2倒车雷达安装、起亚K2自动升窗+行车落锁的朋友就知道，此人都是晚上开工，而手机拍照，效果特差……

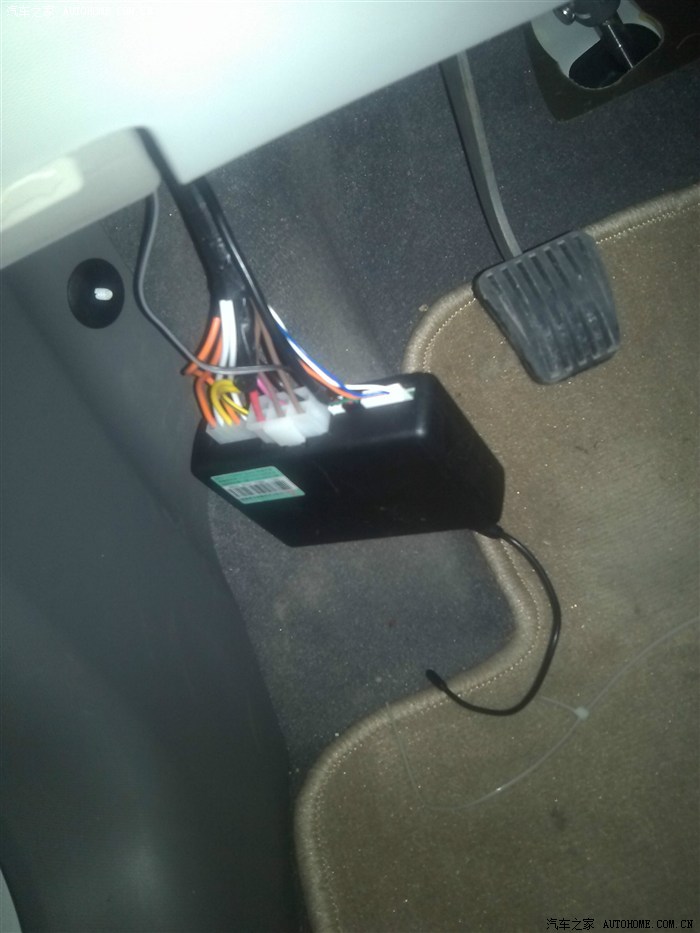

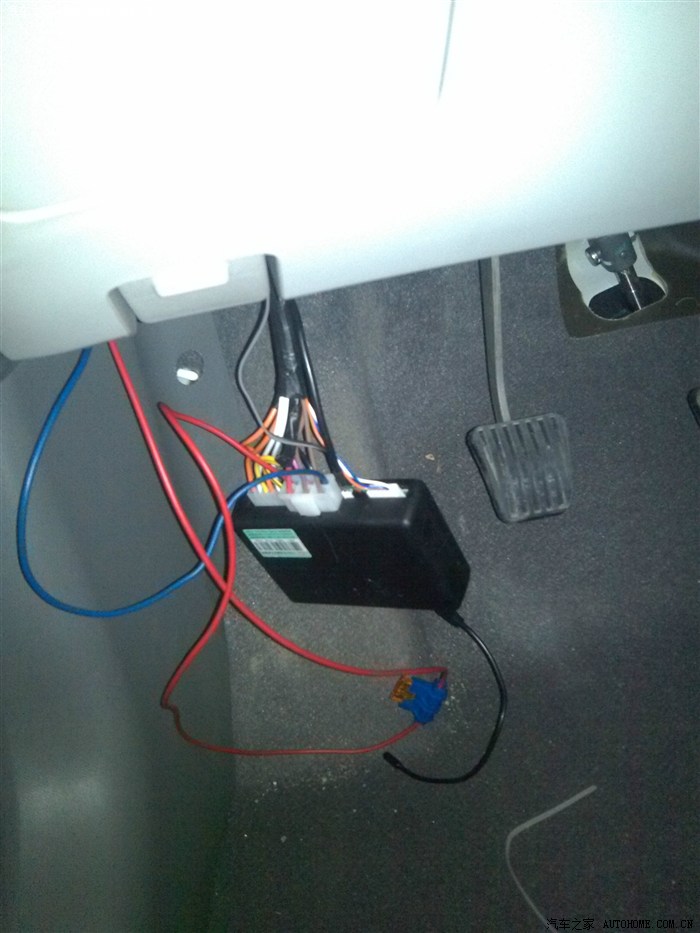

首先在方向盘下方把防盗器拉出来。

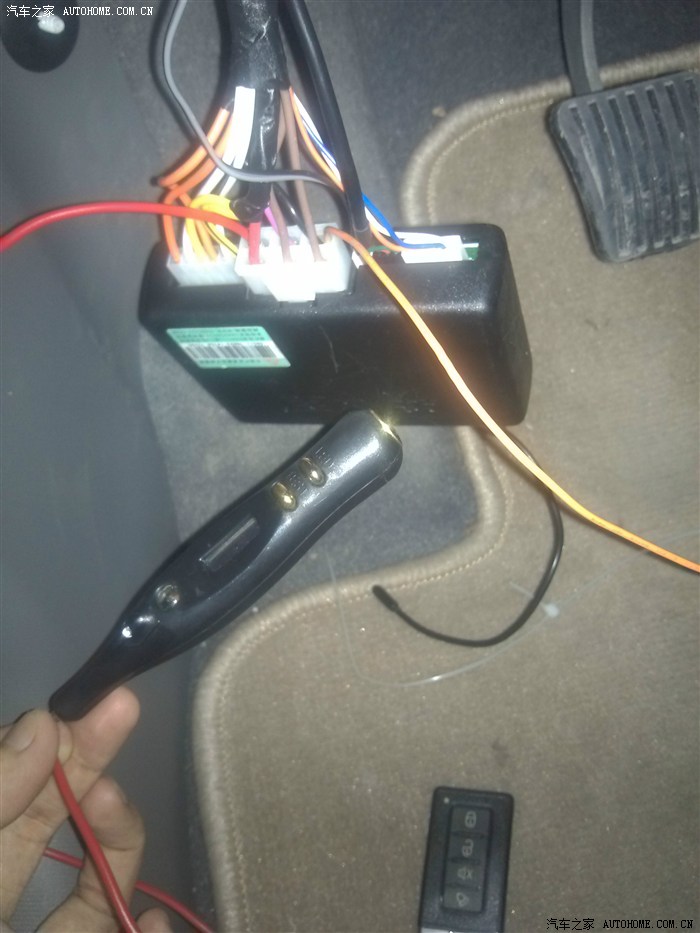

由于防盗器的后备箱接线被4S的人给拆掉了，自己加上后进行了一下测试，看看是否为12V正极电源，把线插入空出的接口当中，接线时需要使用到接线脚。电线与12V测电笔接触（上图测电笔的拿法是错误的，手需要按在测电笔的顶端螺丝处，因本人只有两只手，一只拿手机，一只拿测电笔，只能这么拍），长按车子遥控器的开锁键，约2.5S后可从测电笔上观察到短暂的12V电压输出，确认测线OK！

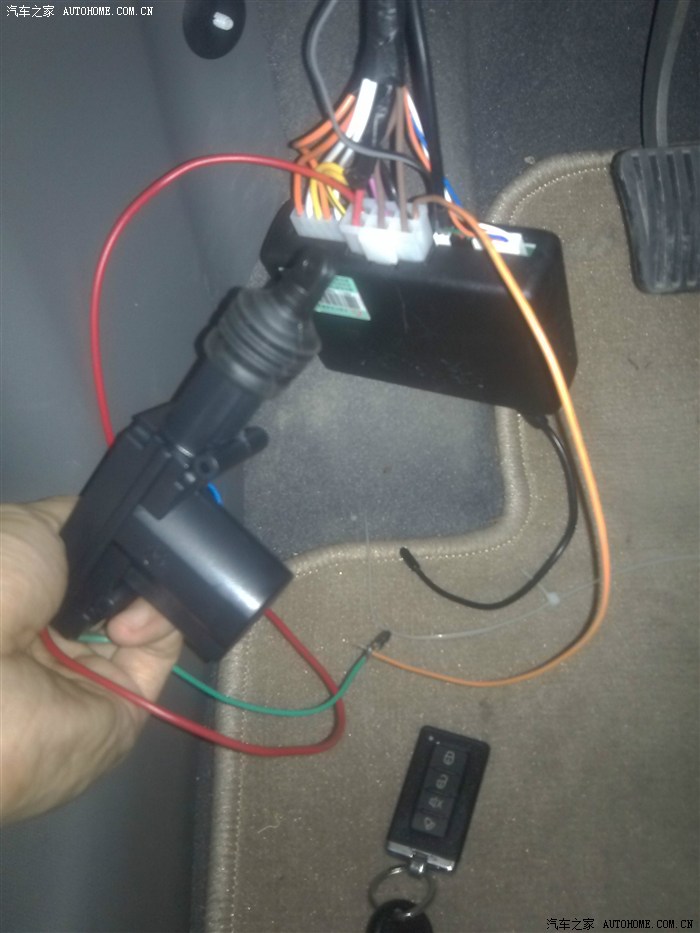

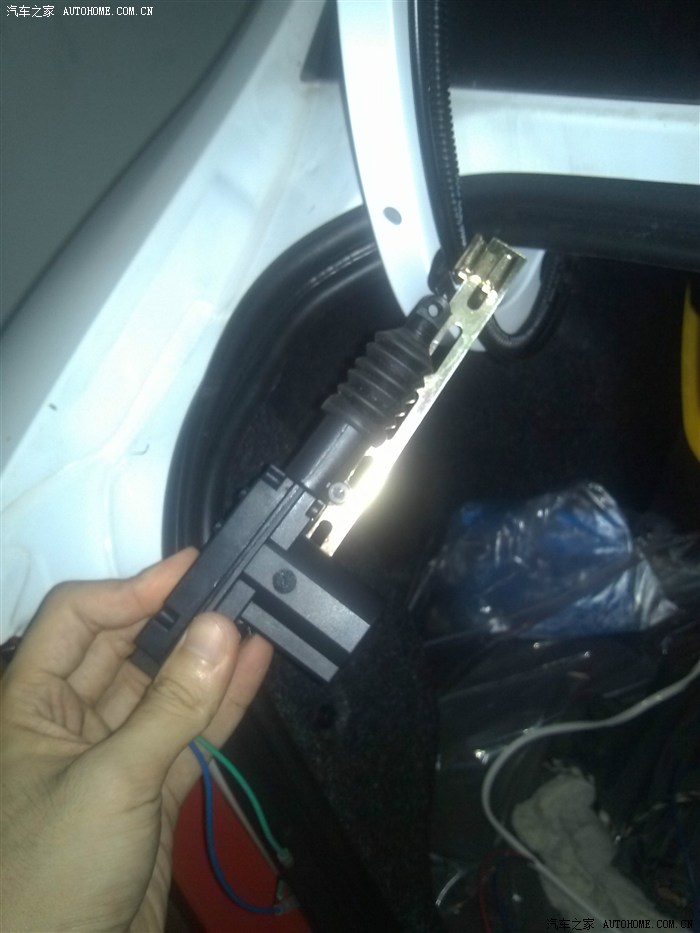

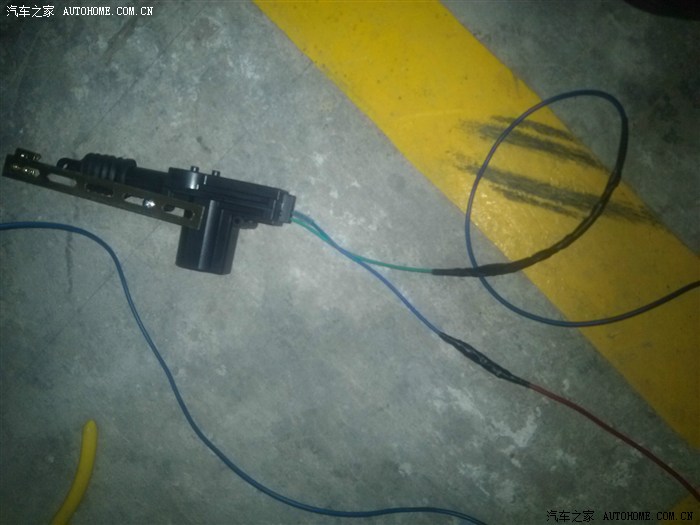

接上马达进行测试，通用型号的马达是不分正负的，正负相反接线时，只是产生拉或推的动作区别。此处需要确认一个接线正负极，让马达在通电的时候产生拉的动作。以我现买的这个马达为例，经测试确定，蓝线为负接线，绿线为正接线时，产生的动作就为拉的动作。

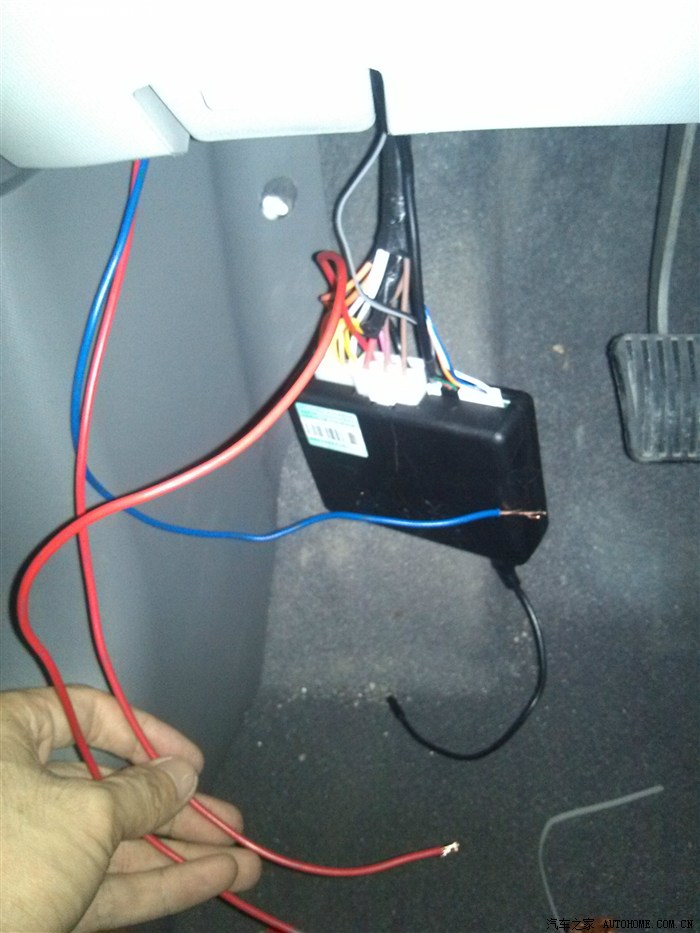

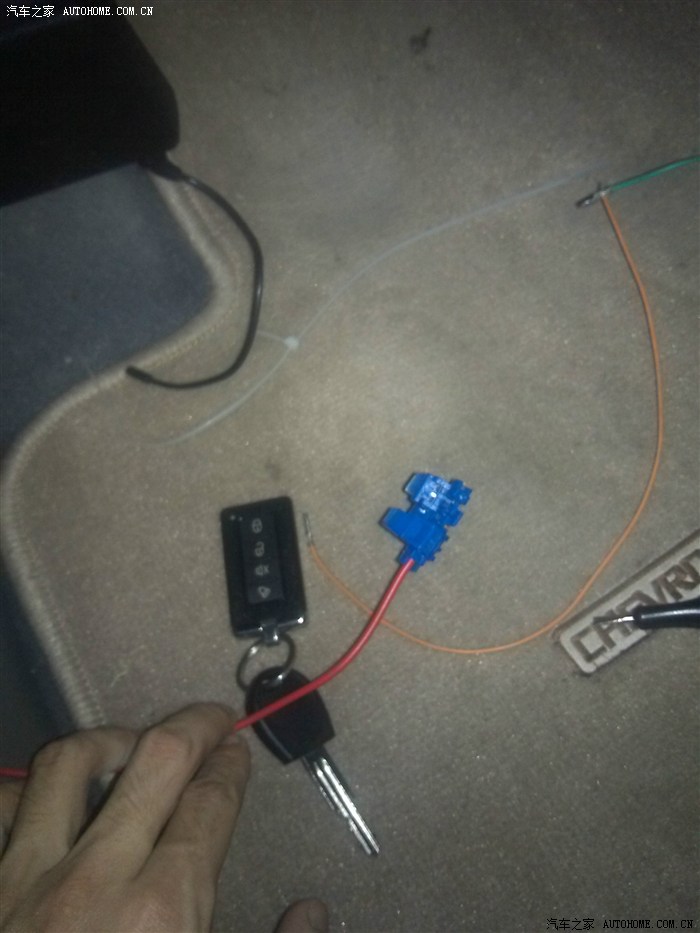

后备箱开启输出线测试OK，马达正负接线测试OK。此时把保险线接在该后备箱开启电源线上。
