威志11款，改装斯巴鲁森林人CD机/功放机/收音机
感谢车友 @sccd_happy99 为威志CD机改装事业做出的贡献！供我做了很大的参考！
http://club.autohome.com.cn/bbs/thread-c-444-47144829-1.html
威志11款，改装斯巴鲁森林人CD机，基本成功。
总觉得威志11款的CD机（大家都这么叫。尽管有的没有播放CD功能）效果一般，但也确实懒得折腾。USB能播放，但U盘里的歌曲总得更换，挺麻烦的。前几天买了个带蓝牙功能的FM发射器，可以把手机里的歌曲通过蓝牙再通过汽车音响系统播放出来了。但效果确实还是一般。
同事的日产车换了逍客CD机（大连松下生产），效果那叫一个好啊！我也中毒了。开启了淘宝购物折腾之路。
CD机有贵的有便宜的，便宜的几十元，贵的上百几千元。其中，大众系，丰田系的CD机都很便宜，生产厂家以深圳航盛为主。别看大众车贵，但CD机比较一般。
尽管威志的CD机也是“航盛”，开机画面也是HSAE，但，我感觉这是名副其实的李鬼。全称“天津航盛电子有限公司”，甚至咱们的版友有的CD机是“天津航利电子有限公司”，我感觉他山寨的是“深圳航盛电子公司”。
选来选去，集中在如下三款CD机上：
1.逍客CD机，大连松下生产，原装，有AUX,USB，无蓝牙，无损安装，价格280以上，线材另算。（朋友安装的这款，效果不错。）
2.日产其他CD机，大连松下生产（面板有改装），有AUX,USB,蓝牙，无损安装，裸机180以上，线材另算。
（注意：某宝名字也带逍客这2个字，但不是逍客拆下来的机器，大家注意。）
3.斯巴鲁森林人CD机，中国歌乐或泰国歌乐生产，有AUX,USB,蓝牙，有损安装。裸机100，线材另算。
考虑来考虑去，各有利弊，但我还是很喜欢蓝牙，所以，决定从2,3 里选，但由于2是改装款，也不一定是逍客车的原装CD机的芯片，价格还小贵，最终决定购买3--斯巴鲁森林人CD机。
从某宝选来选去，最终选择了这款有点划痕的CD机（有划痕意味着成色会差些，用的时间长了些，并不是拆新机器的时候不小心产生的划痕。这一点，我没有想到。）。卖家包装很不错。 又找卖家单独买了无损安装线（确实无损安装，据版友说，是因为威志的车仿的丰田车。）。USB线，AUX/蓝牙线 质量确实很不错。买对了。
以下开始改装：
http://club.autohome.com.cn/bbs/thread-c-444-47144829-1.html
威志11款，改装斯巴鲁森林人CD机，基本成功。
总觉得威志11款的CD机（大家都这么叫。尽管有的没有播放CD功能）效果一般，但也确实懒得折腾。USB能播放，但U盘里的歌曲总得更换，挺麻烦的。前几天买了个带蓝牙功能的FM发射器，可以把手机里的歌曲通过蓝牙再通过汽车音响系统播放出来了。但效果确实还是一般。
同事的日产车换了逍客CD机（大连松下生产），效果那叫一个好啊！我也中毒了。开启了淘宝购物折腾之路。
CD机有贵的有便宜的，便宜的几十元，贵的上百几千元。其中，大众系，丰田系的CD机都很便宜，生产厂家以深圳航盛为主。别看大众车贵，但CD机比较一般。
尽管威志的CD机也是“航盛”，开机画面也是HSAE，但，我感觉这是名副其实的李鬼。全称“天津航盛电子有限公司”，甚至咱们的版友有的CD机是“天津航利电子有限公司”，我感觉他山寨的是“深圳航盛电子公司”。
选来选去，集中在如下三款CD机上：
1.逍客CD机，大连松下生产，原装，有AUX,USB，无蓝牙，无损安装，价格280以上，线材另算。（朋友安装的这款，效果不错。）
2.日产其他CD机，大连松下生产（面板有改装），有AUX,USB,蓝牙，无损安装，裸机180以上，线材另算。
（注意：某宝名字也带逍客这2个字，但不是逍客拆下来的机器，大家注意。）
3.斯巴鲁森林人CD机，中国歌乐或泰国歌乐生产，有AUX,USB,蓝牙，有损安装。裸机100，线材另算。
考虑来考虑去，各有利弊，但我还是很喜欢蓝牙，所以，决定从2,3 里选，但由于2是改装款，也不一定是逍客车的原装CD机的芯片，价格还小贵，最终决定购买3--斯巴鲁森林人CD机。
从某宝选来选去，最终选择了这款有点划痕的CD机（有划痕意味着成色会差些，用的时间长了些，并不是拆新机器的时候不小心产生的划痕。这一点，我没有想到。）。卖家包装很不错。 又找卖家单独买了无损安装线（确实无损安装，据版友说，是因为威志的车仿的丰田车。）。USB线，AUX/蓝牙线 质量确实很不错。买对了。
以下开始改装：
卖家的无损安装线。电源,CD机

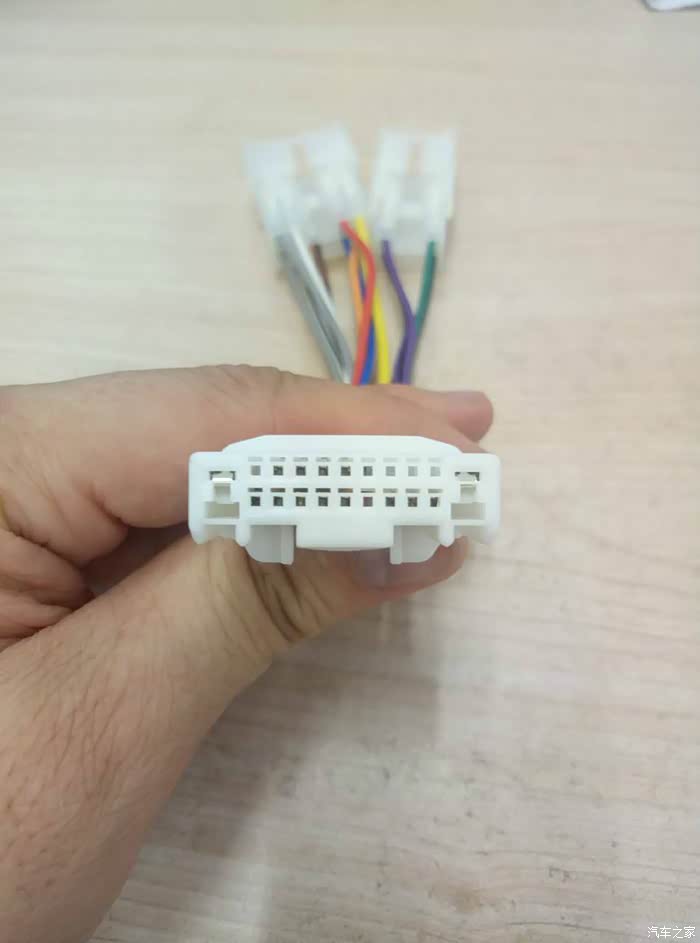

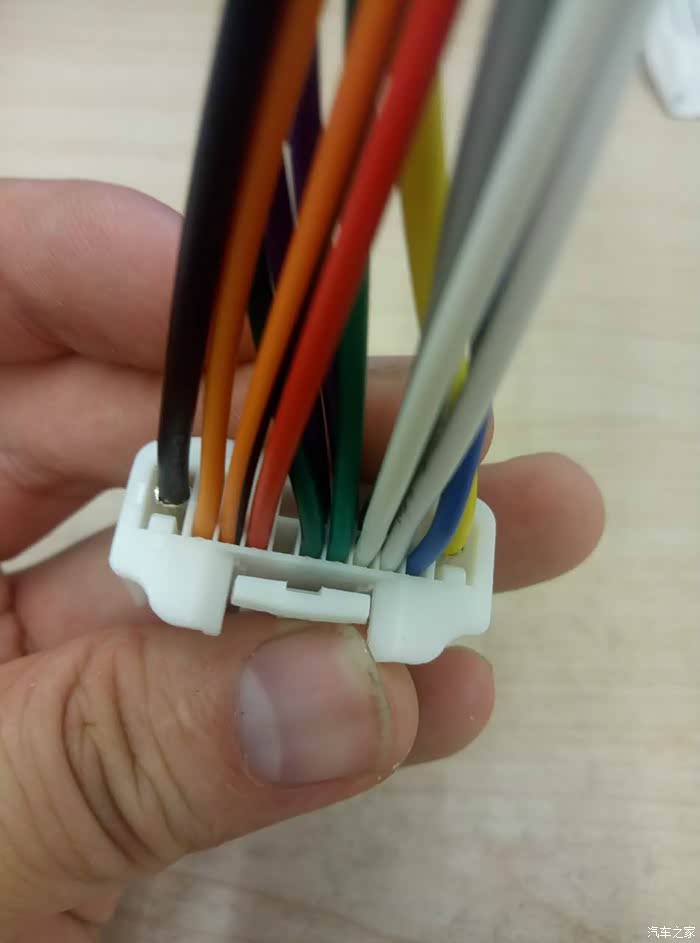

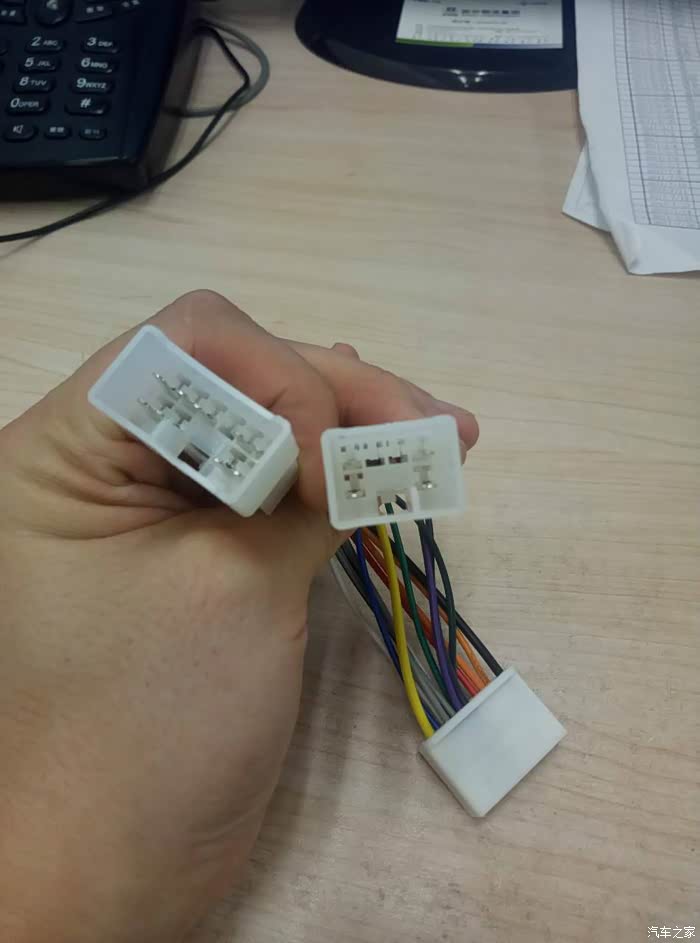

卖家的无损安装线。电源,CD机。接头图。
卖家的无损安装线。电源,CD机。接头图。

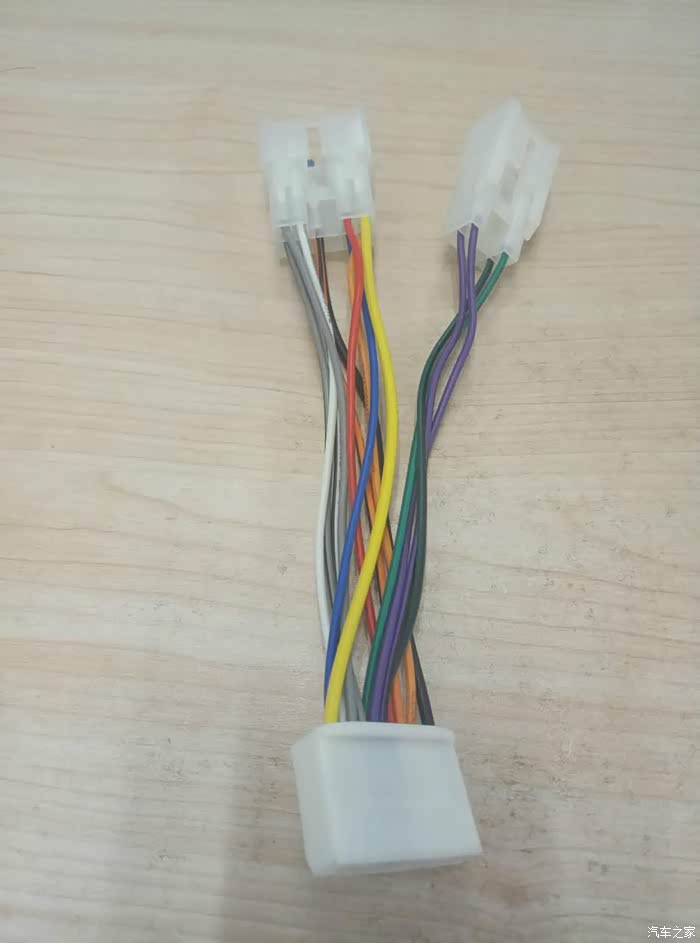

线束图

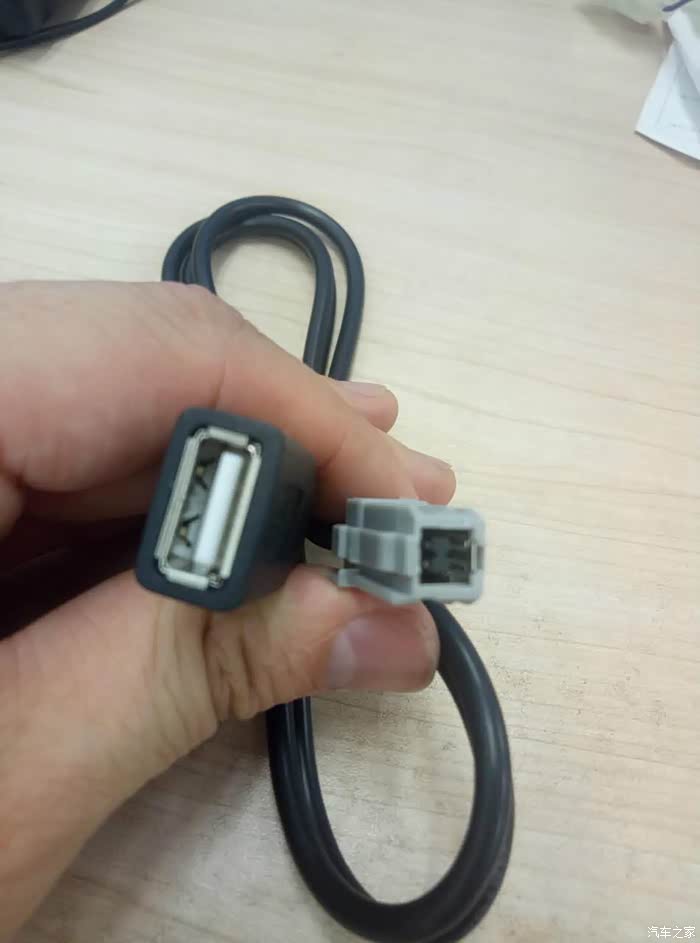

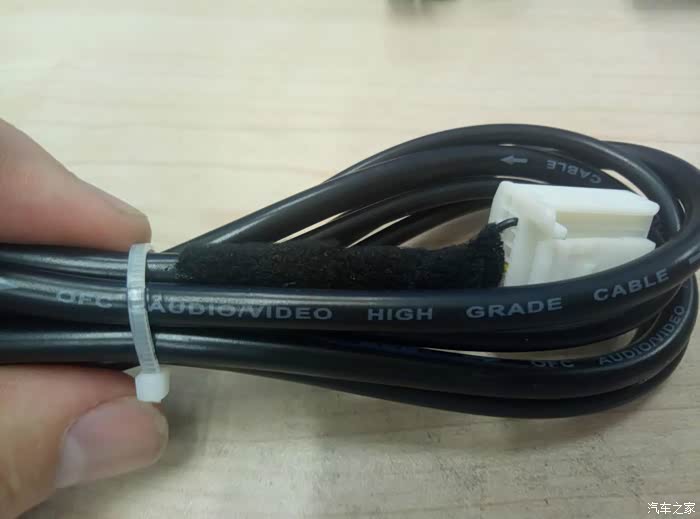

USB线。质量很不错。外皮还有弹性。

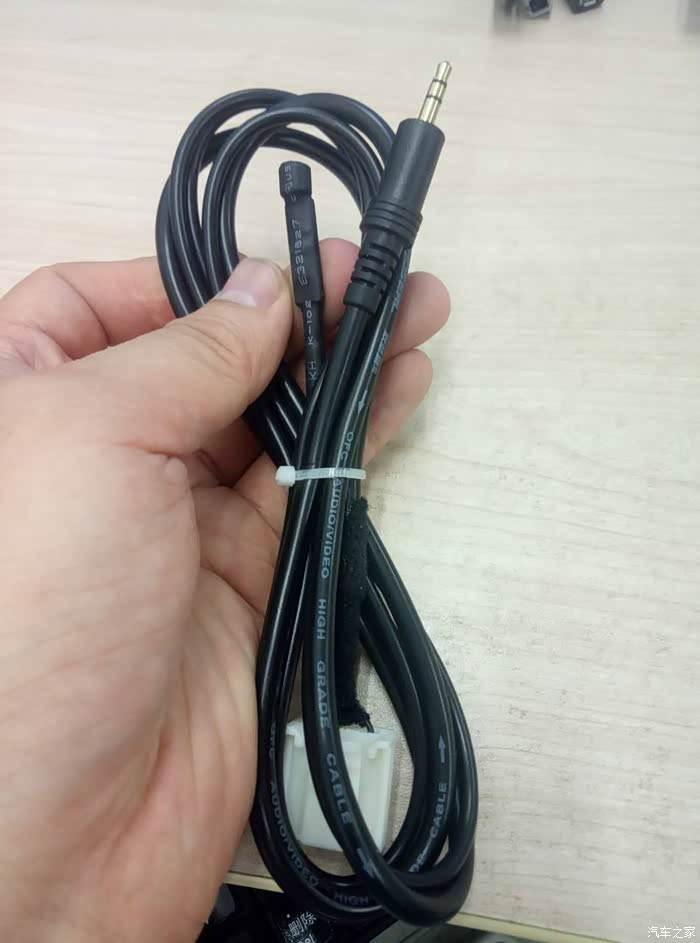

蓝牙/麦克风 一体线。比较长。
蓝牙/麦克风 一体线。比较长。
外皮有弹性。
外皮有弹性。

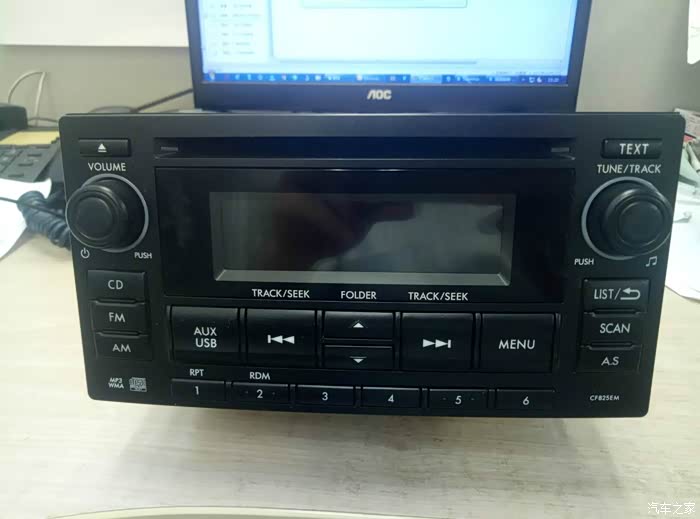

斯巴鲁森林人CD机正面图。
有点划痕。有点小心疼。后来安装上了之后也很少盯着机器看，所以，也无所谓了。
有点划痕。有点小心疼。后来安装上了之后也很少盯着机器看，所以，也无所谓了。

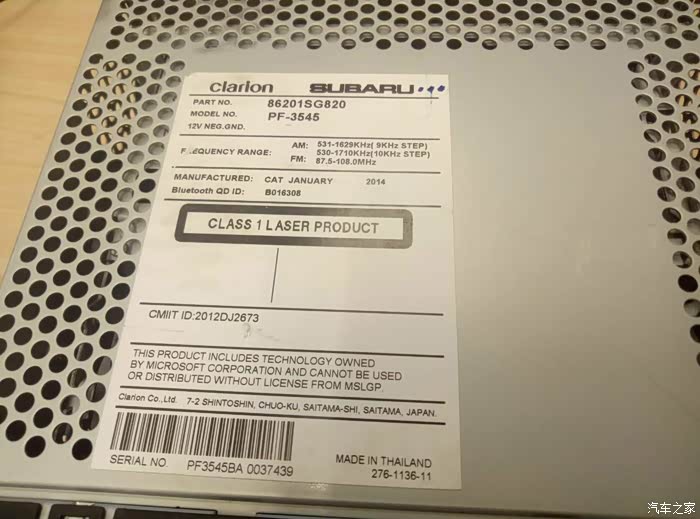

Clarion，歌乐的英文名。
左下角写的是 MADE IN THAILAND, 泰国制造。
左下角写的是 MADE IN THAILAND, 泰国制造。
斯巴鲁森林人CD机侧面图。大家可看到面板长出来一些（最左侧的黑色的面板）。
斯巴鲁森林人CD机侧面图。大家可看到面板长出来一些（最左侧的黑色的面板）。

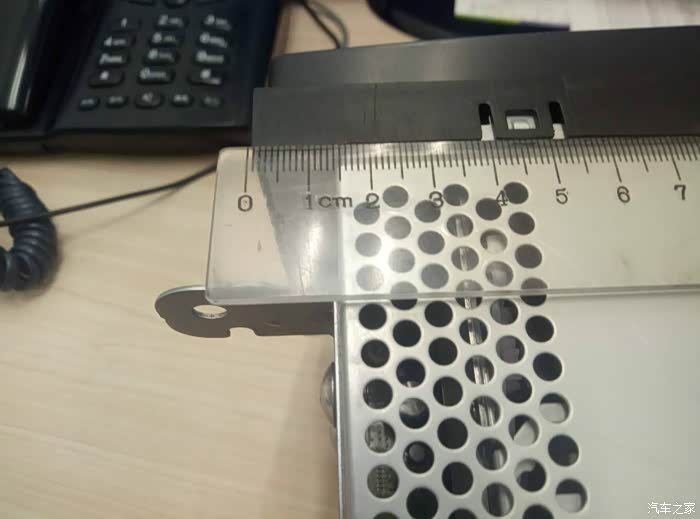

长出来的尺寸。
长出来的尺寸。
斯巴鲁森林人CD机侧面图。大家可看到面板长出来一些（最左侧的黑色的面板）。
长出来的尺寸。
长出来的尺寸。

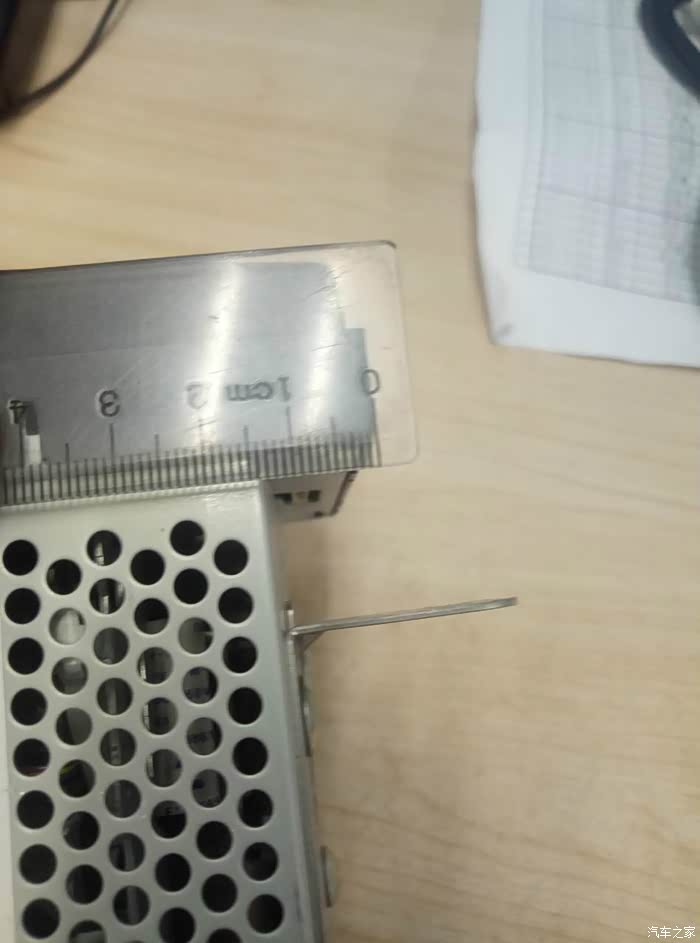

盖板的厚度。

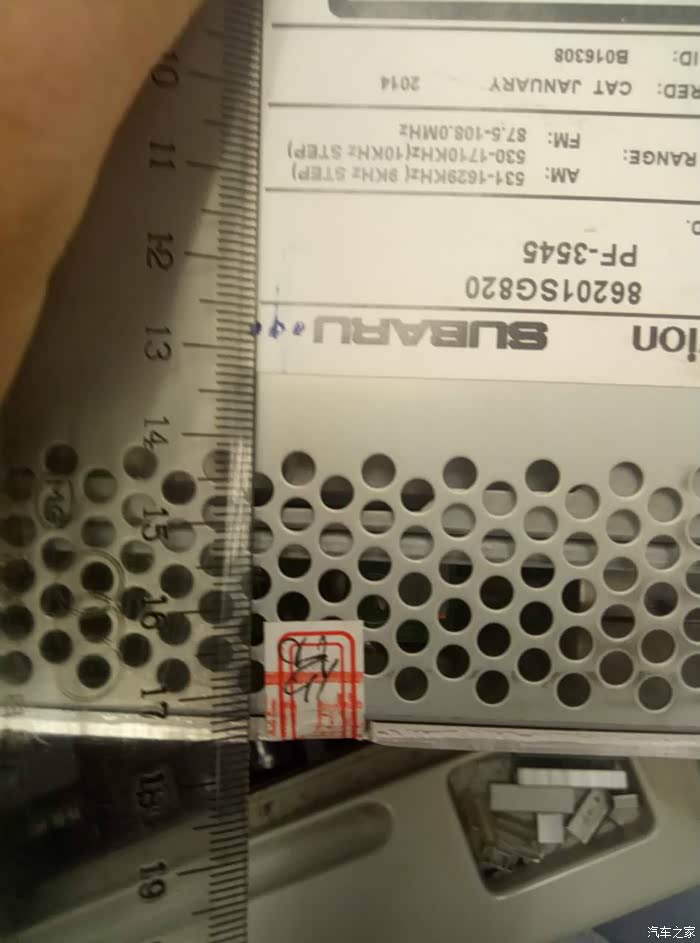

CD机的长度。17.8厘米。
卖家的包装材料。
CD机的长度。17.8厘米。
CD机盖板左右的长度。
从这张图开始拆车的面板，拆原来的CD机。
拆CD机的面板时，需要先把烟灰盒抽出来。抽烟灰盒的时候，要抽出来一点，然后用手按着里面的黑铁皮，才能完全抽出来。

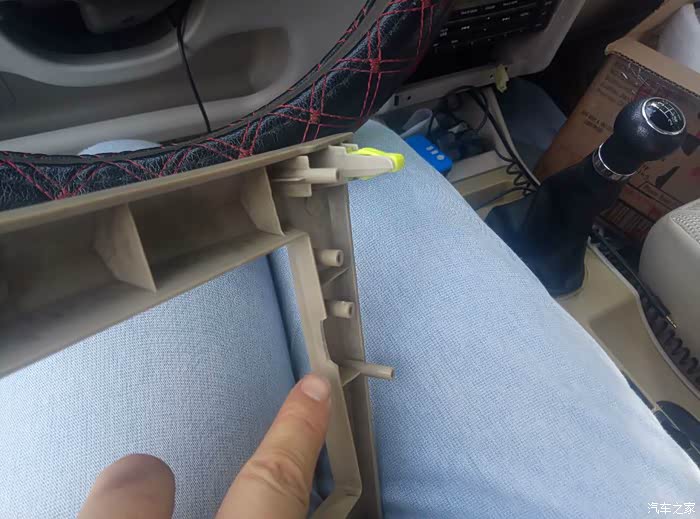

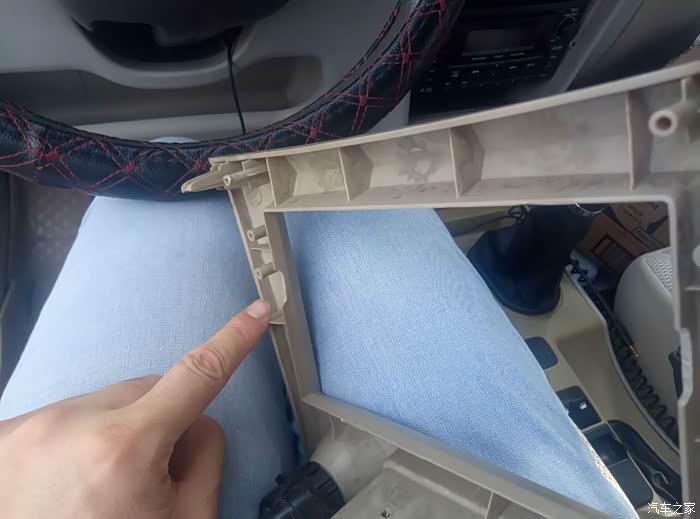

抽出来烟灰盒之后，四周撬起来面板，慢慢的撬出来。均匀用力，撬起来之后，小心点烟器的连接电线。 小心拔下点烟器的线路。
拆CD机的面板时，需要先把烟灰盒抽出来。抽烟灰盒的时候，要抽出来一点，然后用手按着里面的黑铁皮，才能完全抽出来。
抽出来烟灰盒之后，四周撬起来面板，慢慢的撬出来。均匀用力，撬起来之后，小心点烟器的连接电线。 小心拔下点烟器的线路。

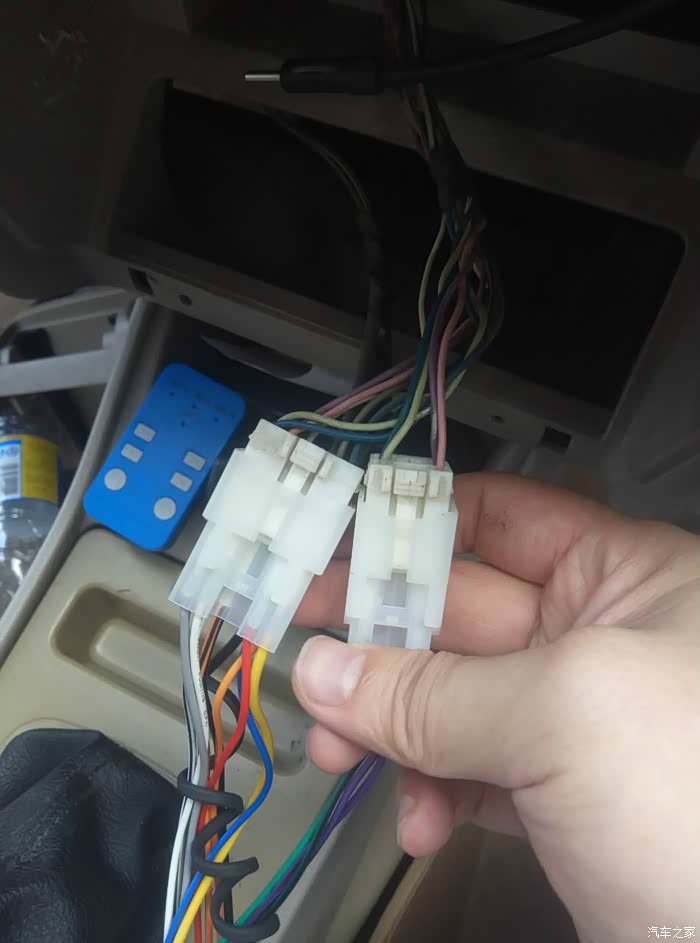

原车的线路连接图。原图。

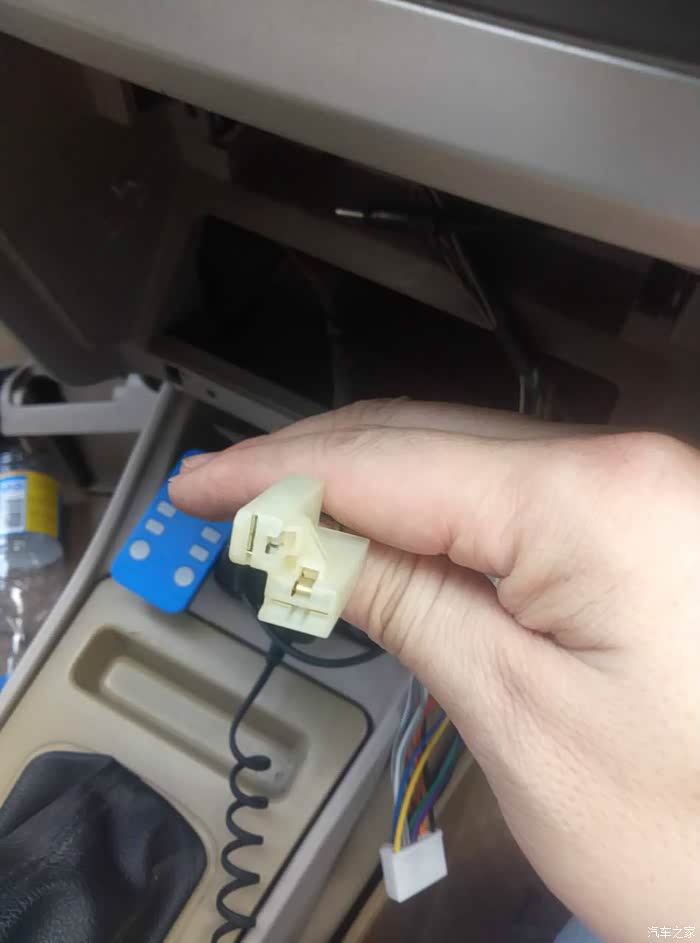

这是点烟器的连接线。

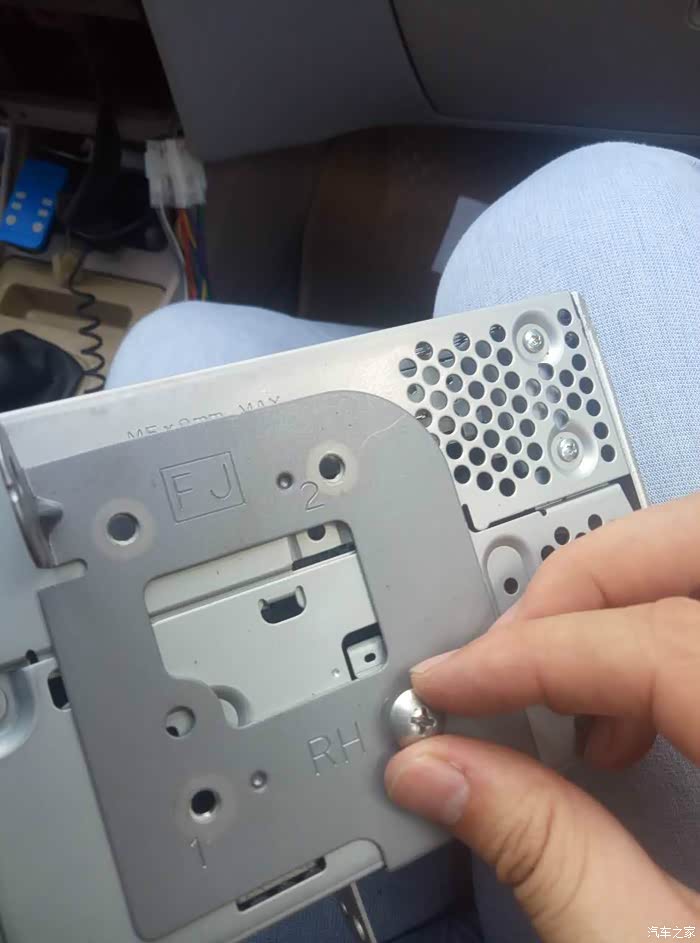

这是斯巴鲁森林人CD机的支架。完全不能用。拧下螺丝。

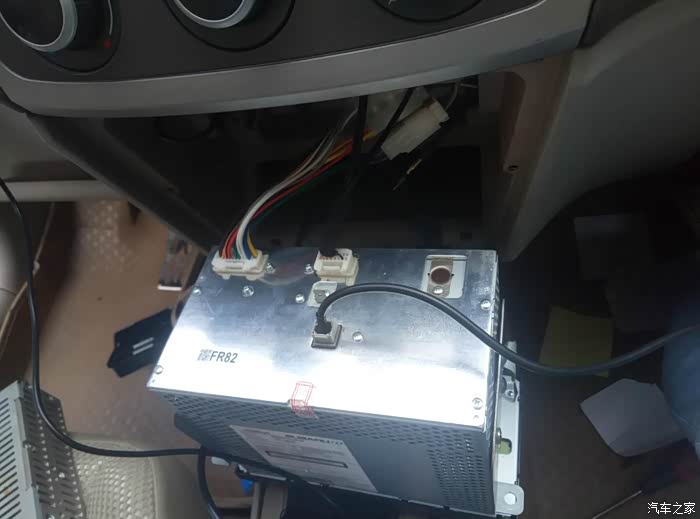

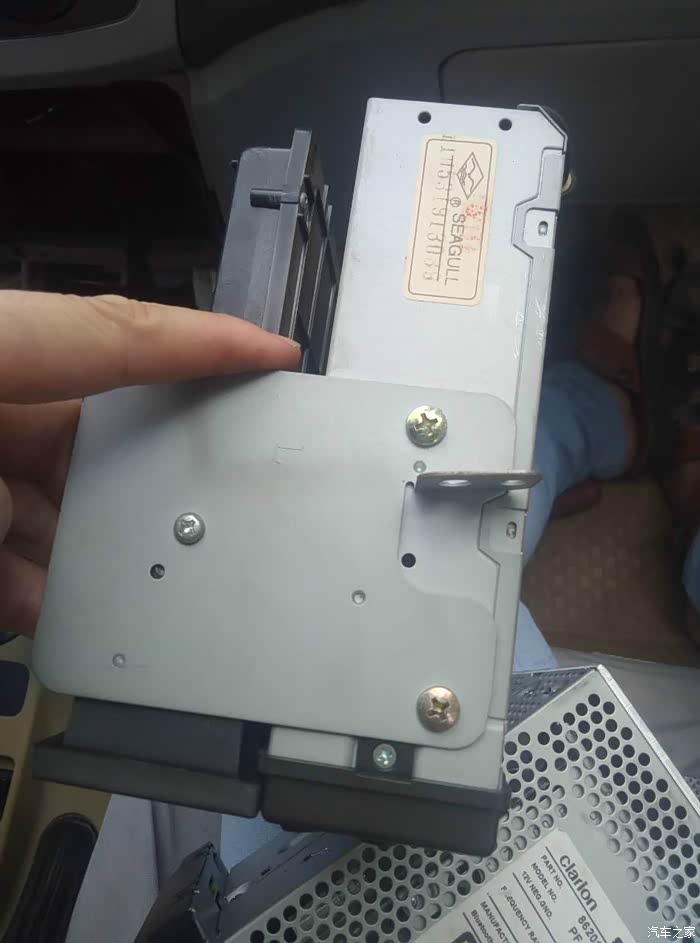

这是威志原装CD机（其实我的没有播放CD的功能），侧面3个螺丝链接。可见CD机的一个侧面还有散热片。还挺良心。左侧黑色的是车载杯架。

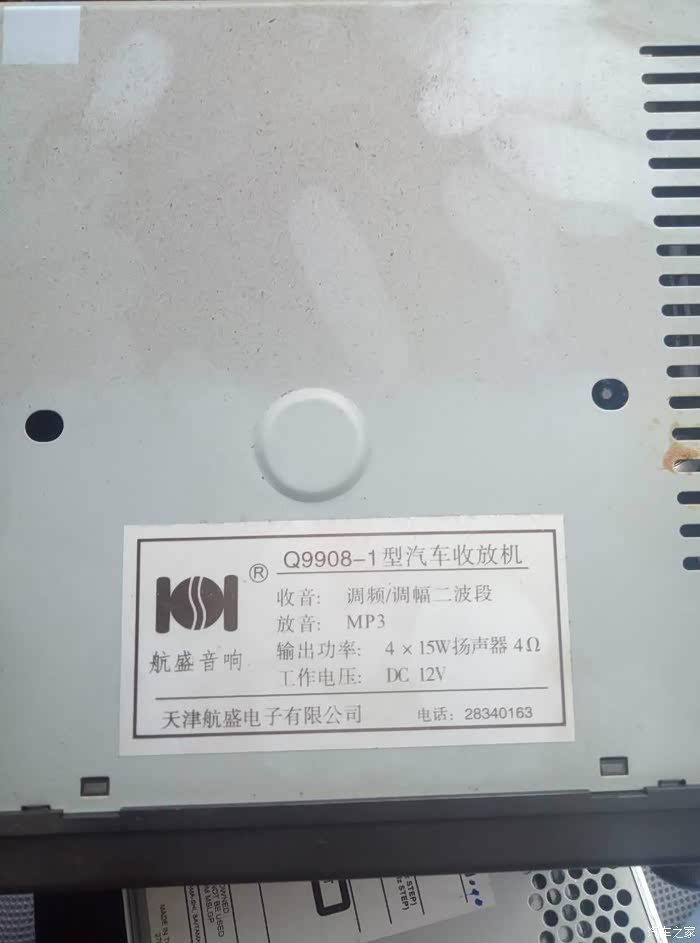

这是威志原装CD机的信息牌。我的车的是“天津航盛电子有限公司”，看商标写的是“航盛音响”。这与深圳航盛电子不一样。商标也不一样。不要混淆。
这是威志原装CD机一个检测图，有个 SEAGULL 的标志。不知道是干啥的。

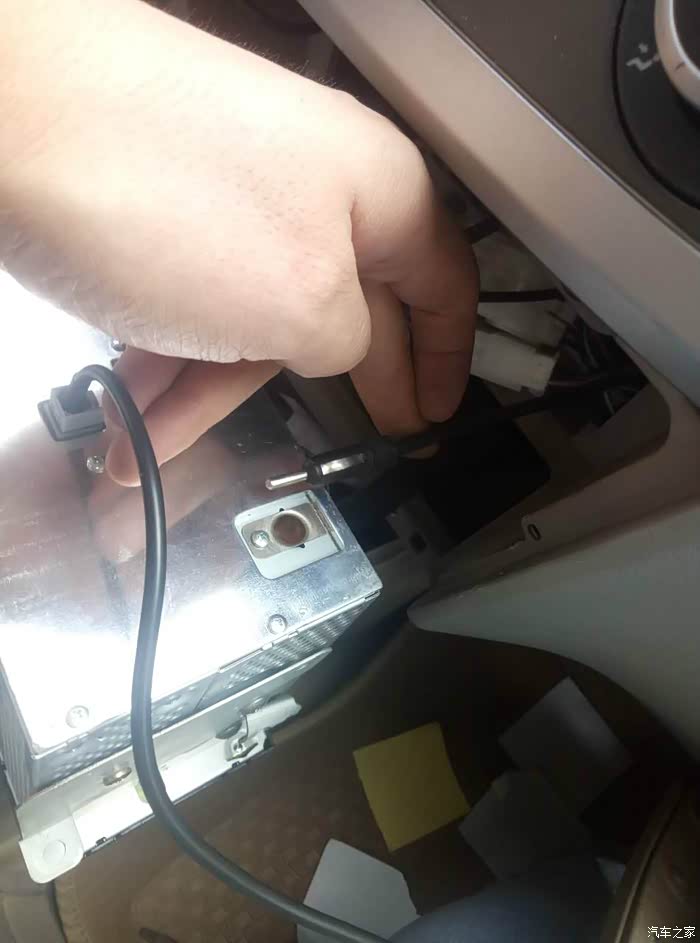

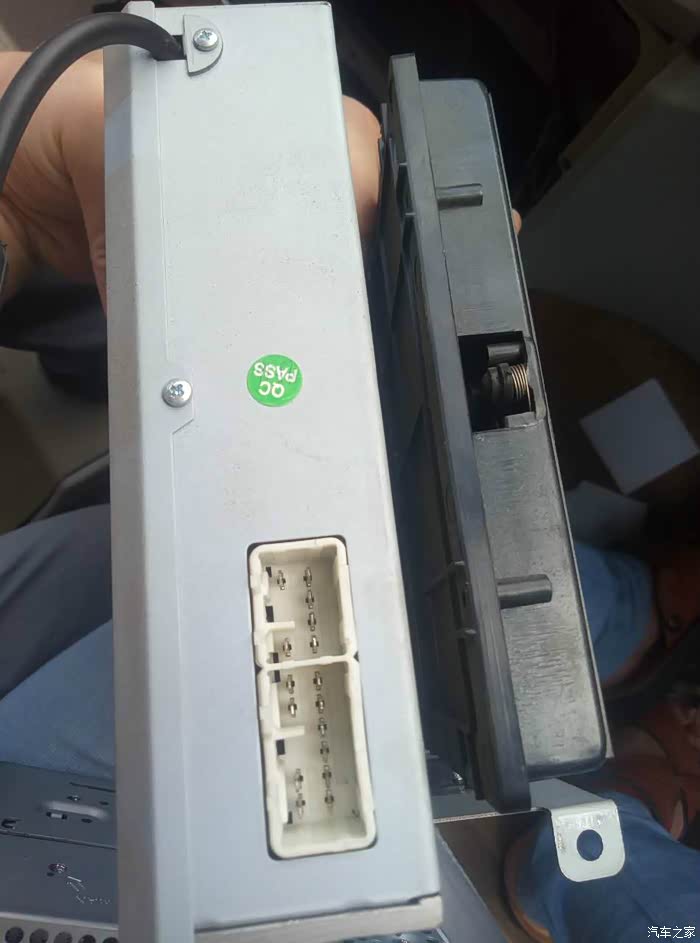

威志原装CD机的接口。

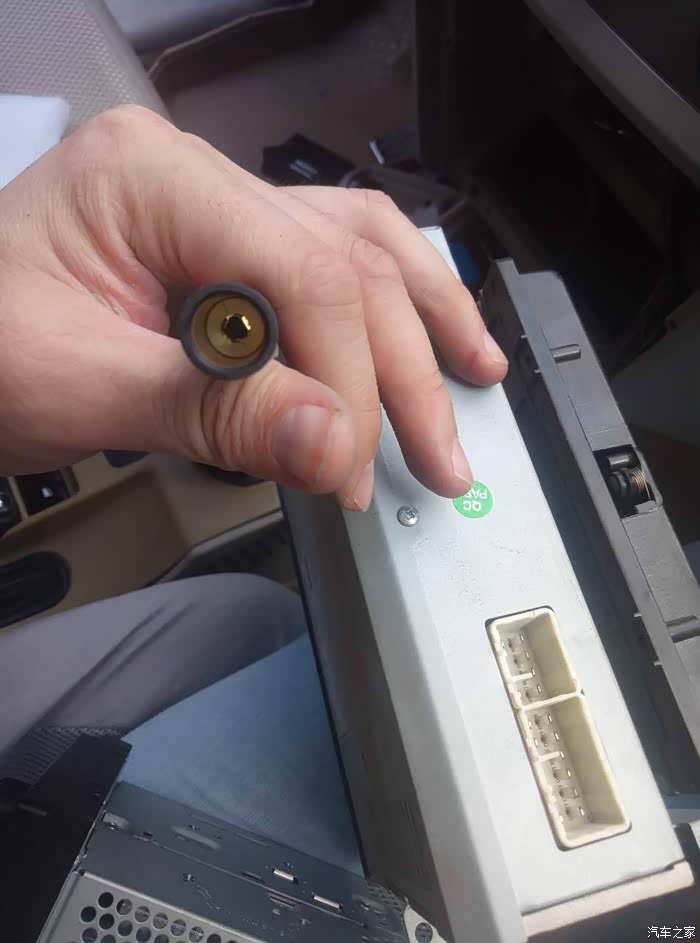

威志原装CD机的天线接口。

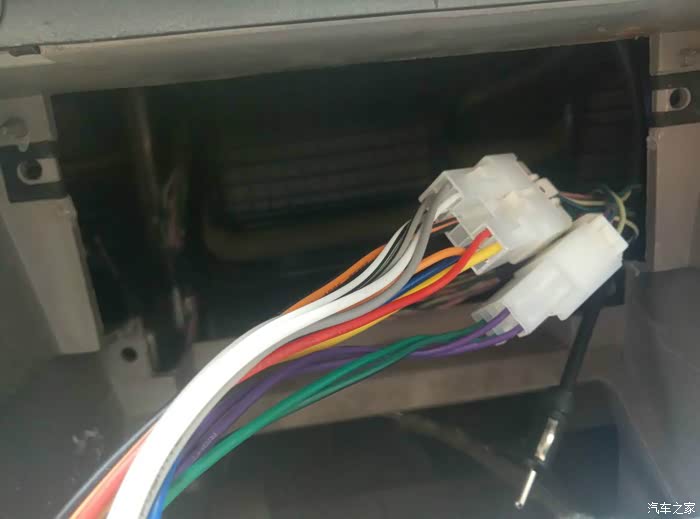

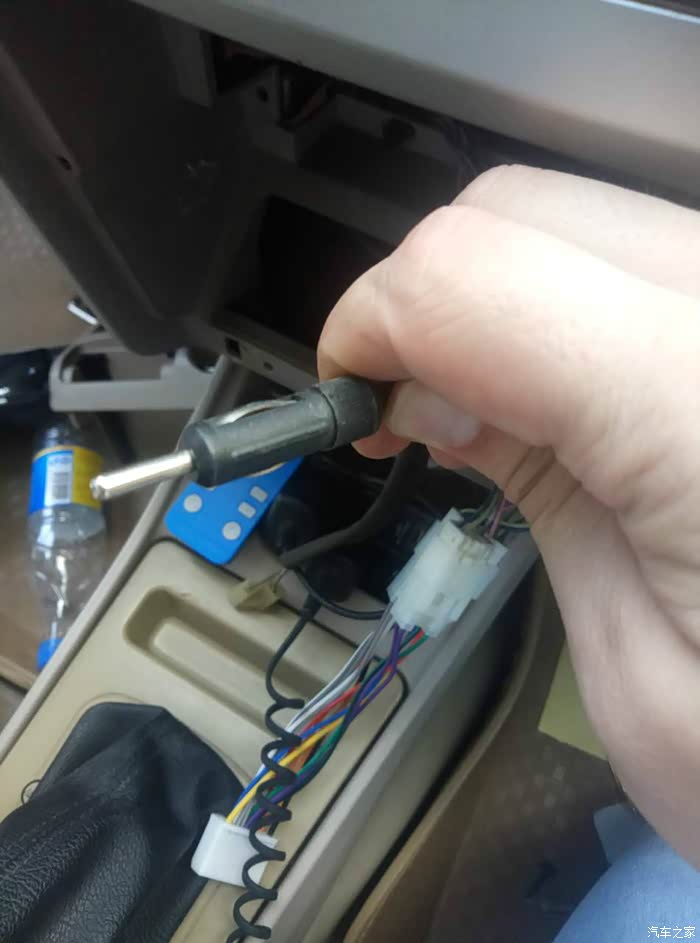

这是卖家的无损连接线与车载线路合体图。已连接上。

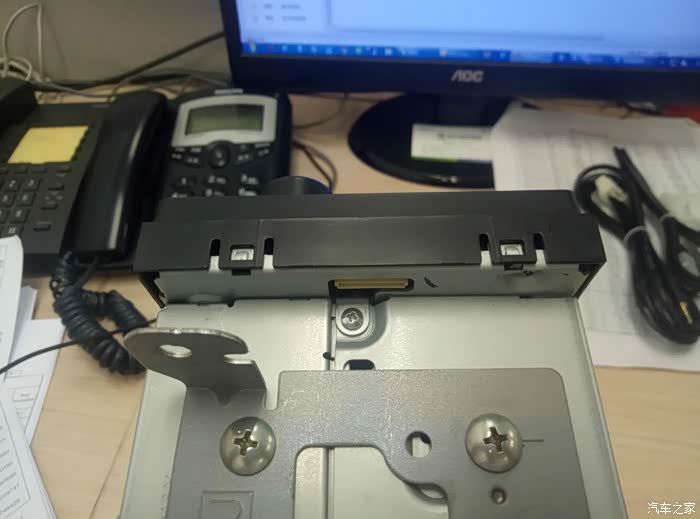

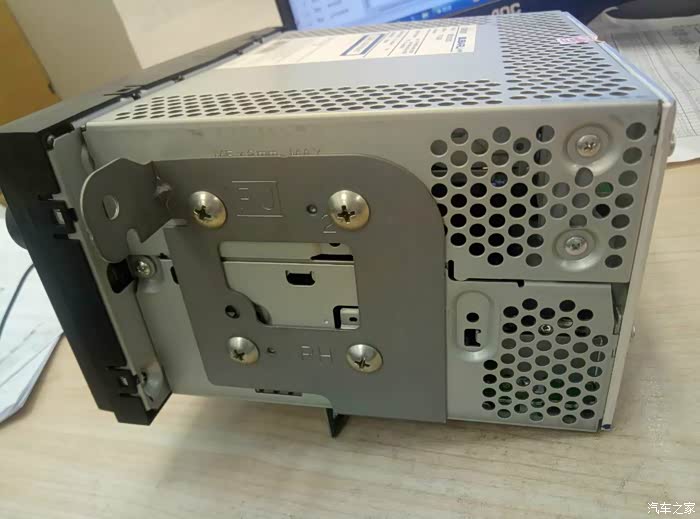

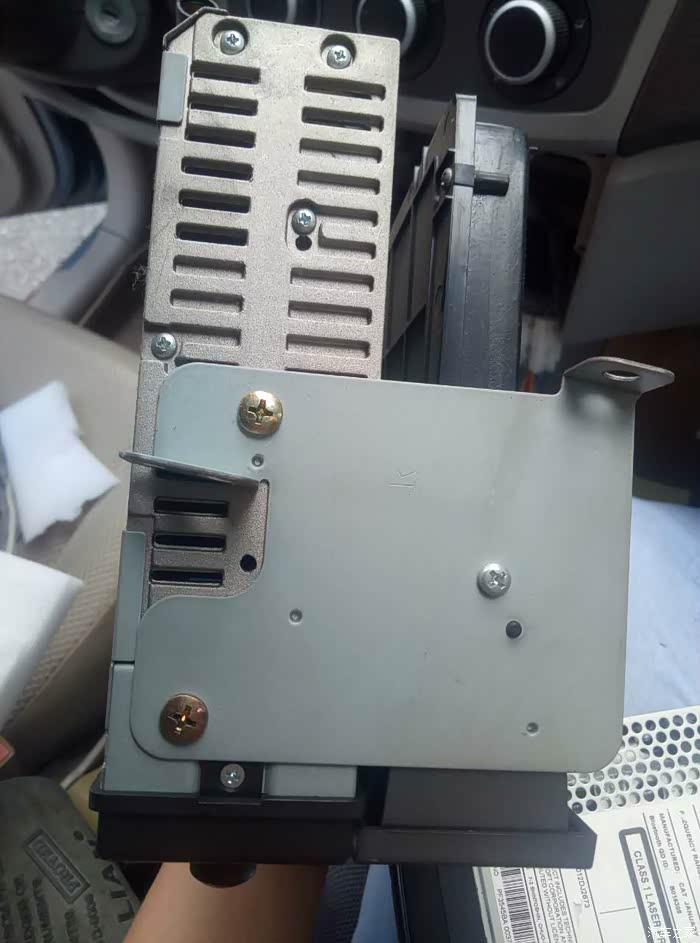

斯巴鲁森林人CD机的自带的支架无法直接使用，我也懒得去研究，索性把威志CD机的支架拆下来，硬生生的拧在斯巴鲁森林人CD机上面。孔位肯定是对不上的，但凑合着能拧上3个螺丝。1个定位螺丝，2个掐边拧着。哎。 然后，将CD机安装的时候遇到了麻烦，由于原来的杯架尺寸小，原来的支架可以往内收挤，但斯巴鲁森林人是标准尺寸，反而使得下面的2个支架耳朵无法塞入汽车的那个空槽里。最后没办法，把下面的2个耳朵掰了掰，基本废弃。
斯巴鲁森林人CD机的接线图。

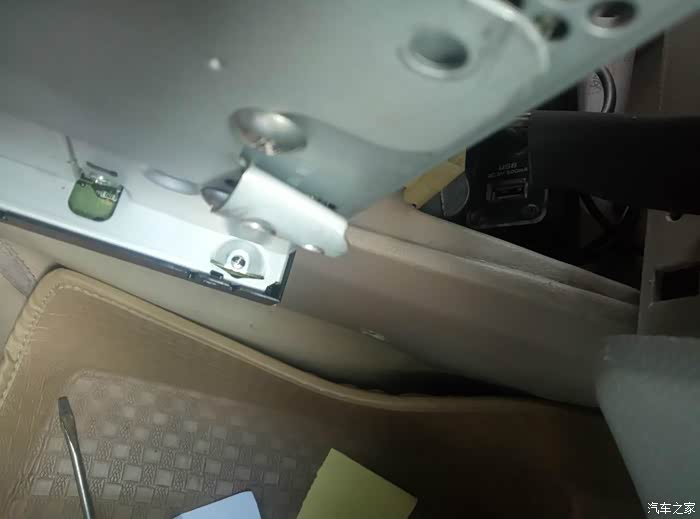

左边，被废弃的耳朵。弯折了。否则，塞不进去汽车的CD空槽。
右边，被废弃的耳朵。弯折了。否则，塞不进去汽车的CD空槽。

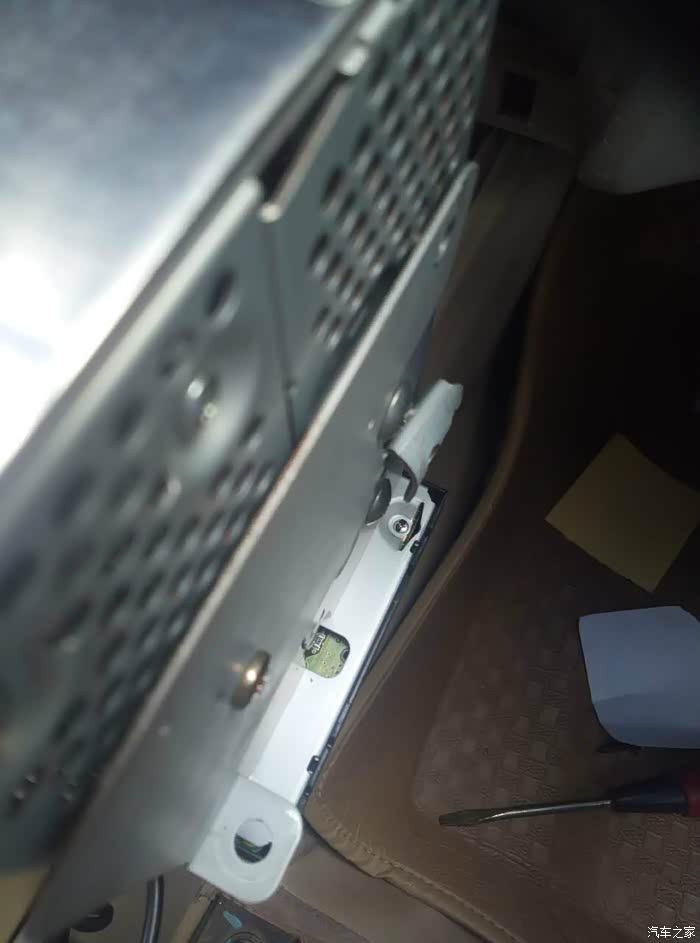

最后，最右上角的孔位还是无法紧贴车身的螺丝孔，距离0.5cm。
原因是CD机自身的螺丝孔与CD机尾部的距离，与原装CD机的螺丝孔与原装CD机的螺丝孔的尾部距离不一样。 斯巴鲁森林人的CD机已经顶到了CD机空槽的内部的空调管路。
后来霸王硬上弓，硬硬的拧上了。就是右上角的方孔正下方的，里面的的螺丝。
原因是CD机自身的螺丝孔与CD机尾部的距离，与原装CD机的螺丝孔与原装CD机的螺丝孔的尾部距离不一样。 斯巴鲁森林人的CD机已经顶到了CD机空槽的内部的空调管路。
后来霸王硬上弓，硬硬的拧上了。就是右上角的方孔正下方的，里面的的螺丝。
结果这边的方孔下面的里面的螺丝孔距离更大，无法拧上螺丝。
所以，单独靠上图的螺丝固定着。
（后来开车10公里，无异响。但 今天再开车的时候，有震动异响，用手扶住后，异响消失，怀疑是没有固定好。 今天又把另外右上角的螺丝拧上了。当然也是霸王硬上弓。）
所以，单独靠上图的螺丝固定着。
（后来开车10公里，无异响。但 今天再开车的时候，有震动异响，用手扶住后，异响消失，怀疑是没有固定好。 今天又把另外右上角的螺丝拧上了。当然也是霸王硬上弓。）

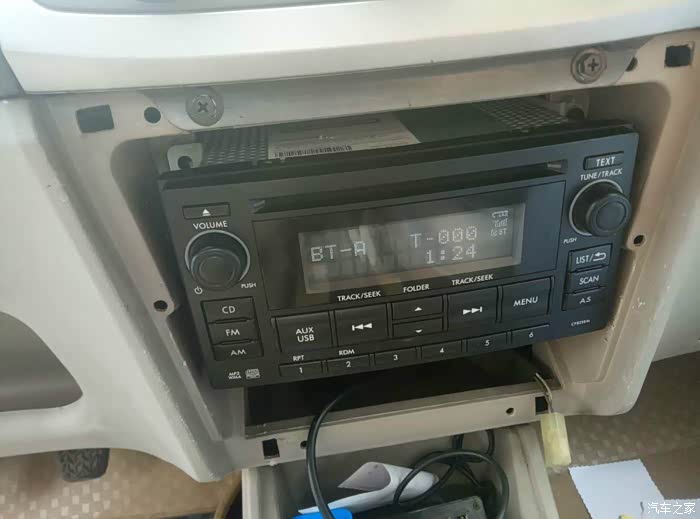

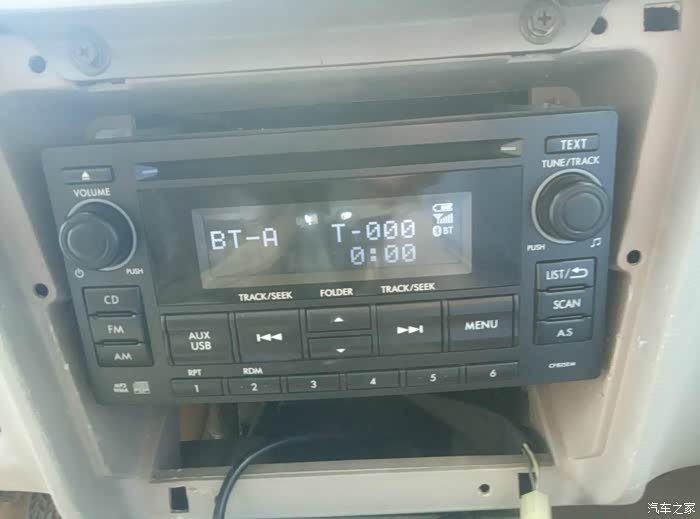

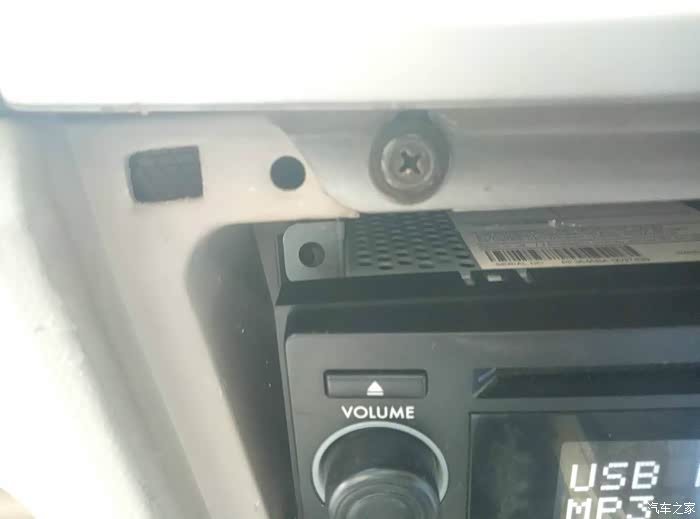

固定好，拧好螺丝效果图。
固定好，拧好螺丝效果图。
像前面更换了各种不同的CD机的版友一样，性感的裸照。
像前面更换了各种不同的CD机的版友一样，性感的裸照。
今天开始盖面板。还别说，面板大概能直接盖上。是把整个机器都盖上！
盖上的时候，CD机的旋钮有点抵触面板边沿，大概比对了一下，在这个位置用硬刀子刻了凹槽。
盖上的时候，CD机的旋钮有点抵触面板边沿，大概比对了一下，在这个位置用硬刀子刻了凹槽。
今天开始盖面板。还别说，面板大概能直接盖上。是把整个机器都盖上！
盖上的时候，CD机的旋钮有点抵触面板边沿，大概比对了一下，在这个位置用硬刀子刻了凹槽。
盖上的时候，CD机的旋钮有点抵触面板边沿，大概比对了一下，在这个位置用硬刀子刻了凹槽。

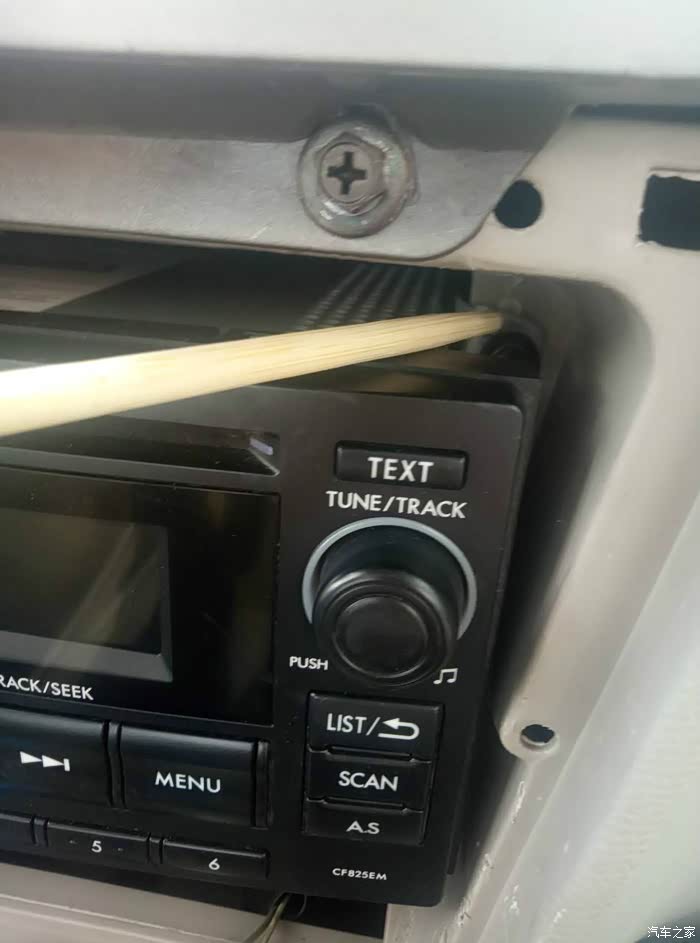

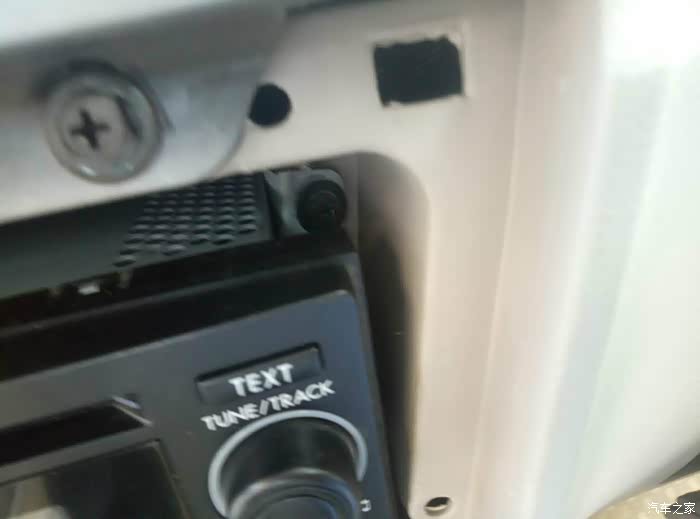

筷子指的螺丝，已霸王硬上弓，拧紧。
筷子指的螺丝，已霸王硬上弓，拧紧。

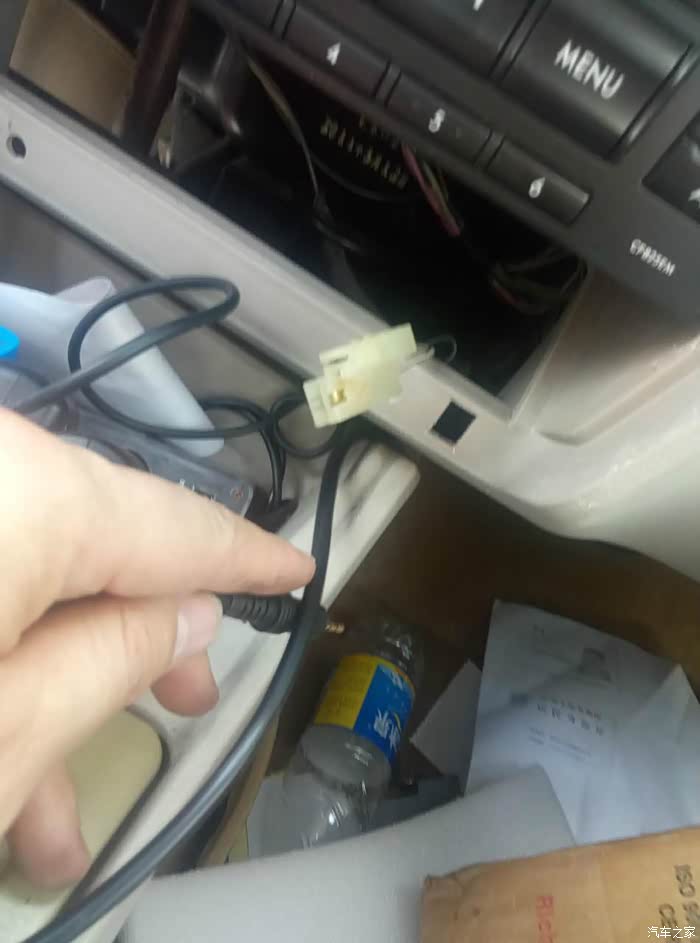

CD机的AUX接口，不是在CD机面板上的，而是延伸出来的AUX线头。
从威志车的右下方的副驾驶的脚丫子上方伸出来，卡在点烟器的下面的面板之间的缝隙处。 走线完毕。
从威志车的右下方的副驾驶的脚丫子上方伸出来，卡在点烟器的下面的面板之间的缝隙处。 走线完毕。

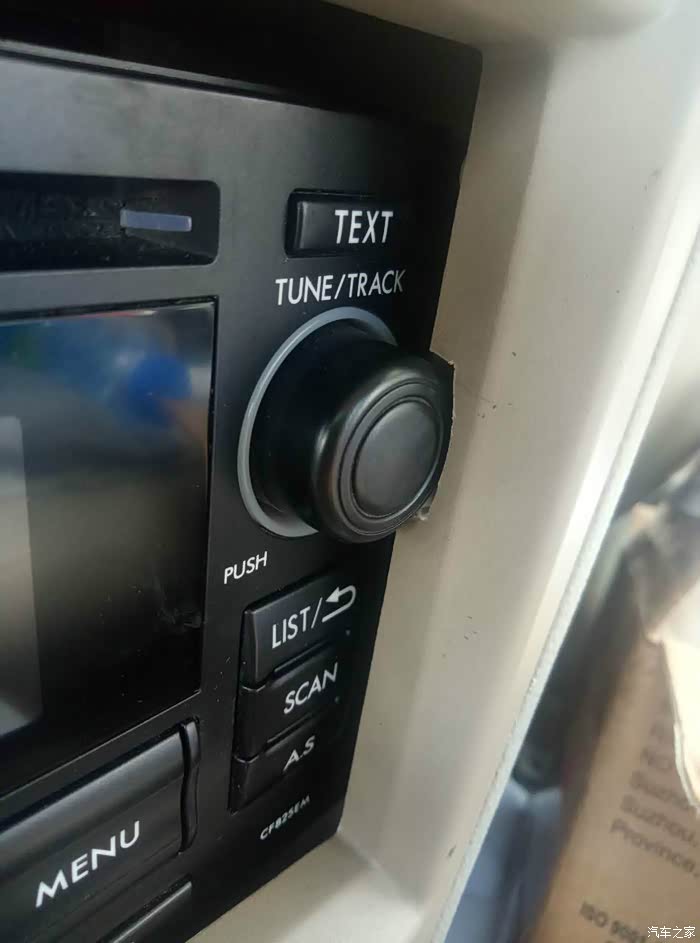

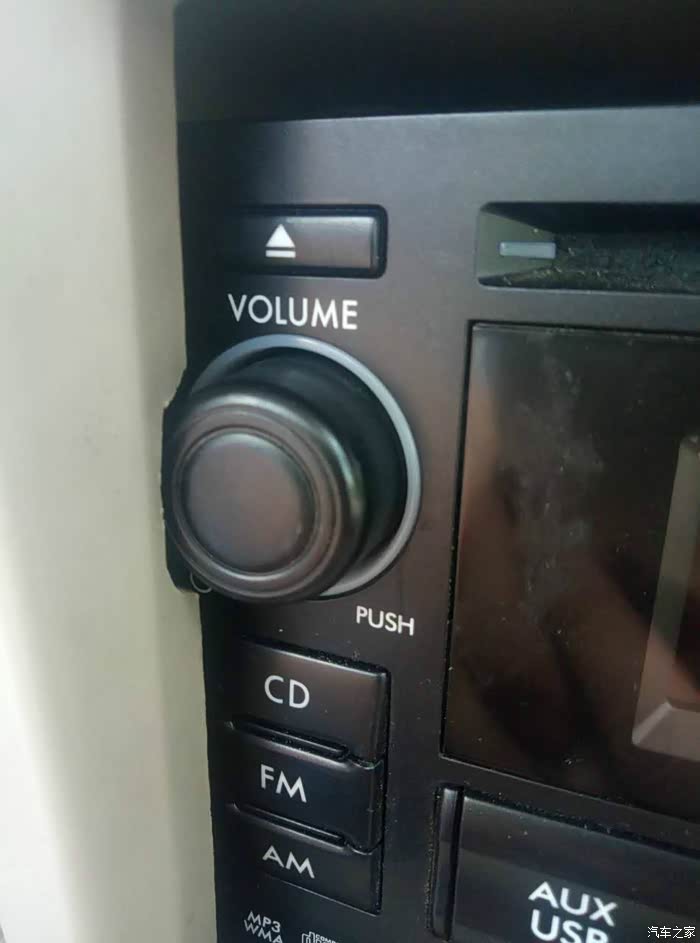

斯巴鲁森林人CD机旋钮与面板凹槽吻合图。
斯巴鲁森林人CD机旋钮与面板凹槽吻合图。

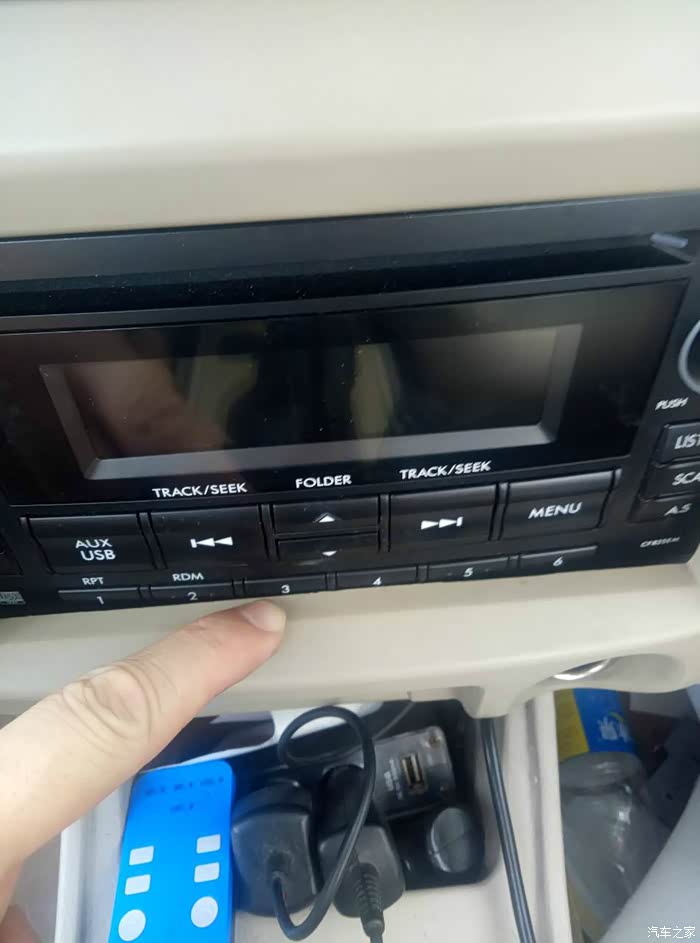

斯巴鲁森林人CD机下侧的1,2,3,4 按键与面板正好有1-2毫米的缝隙。还好，没有顶住威志车的CD盖板。
斯巴鲁森林人CD机下侧的1,2,3,4 按键与面板正好有1-2毫米的缝隙。还好，没有顶住威志车的CD盖板。

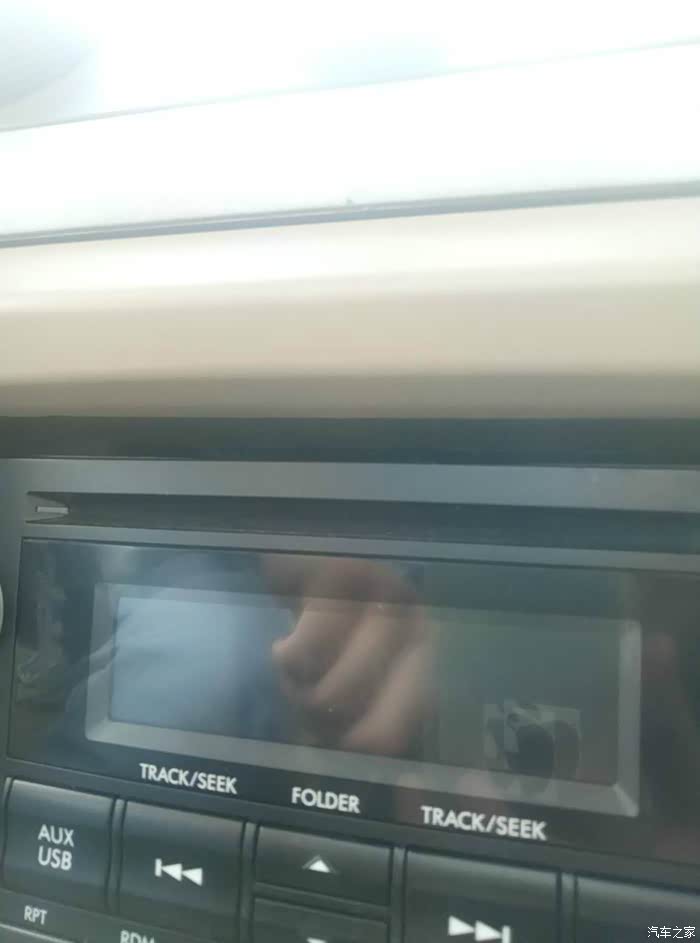

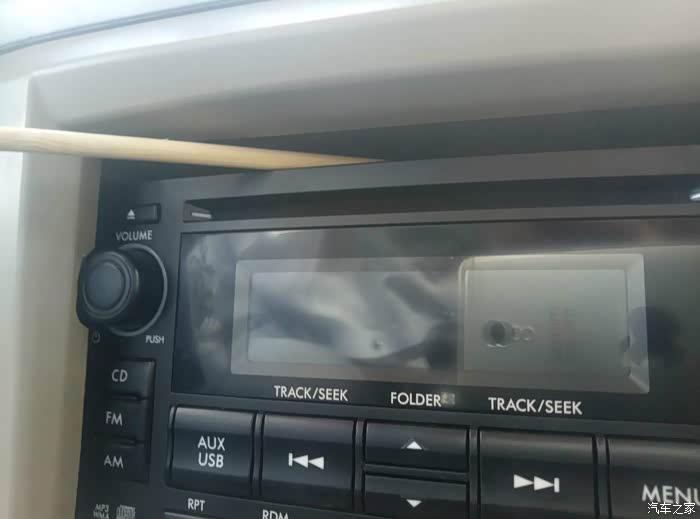

比较遗憾，斯巴鲁森林人CD机与威志车的CD盖板上方有1cm 的缝隙。
比较遗憾，斯巴鲁森林人CD机与威志车的CD盖板上方有1cm 的缝隙。

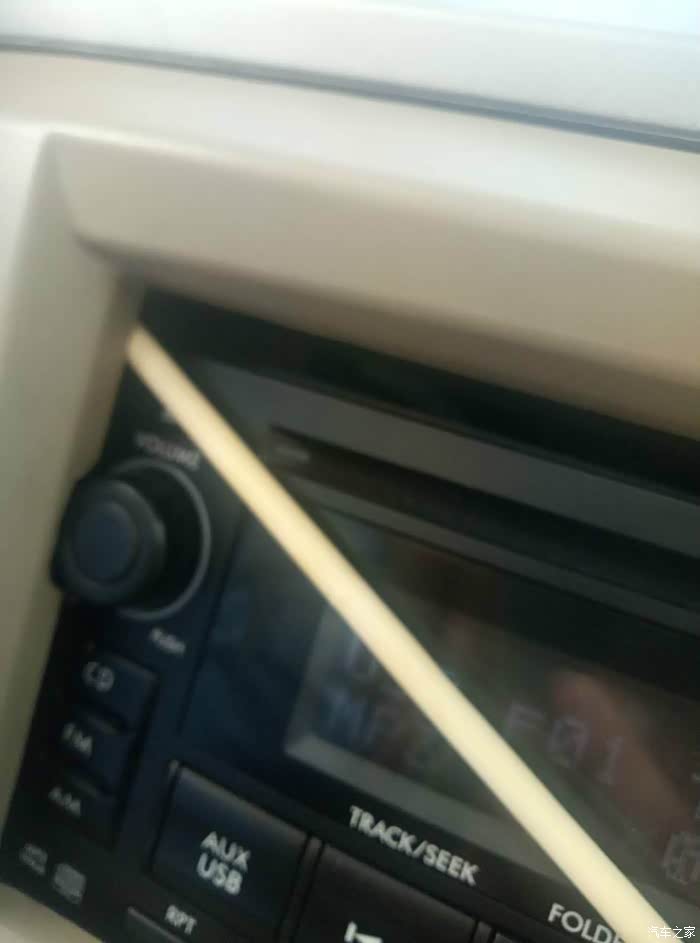

木头筷子能伸进去。
木头筷子能伸进去。

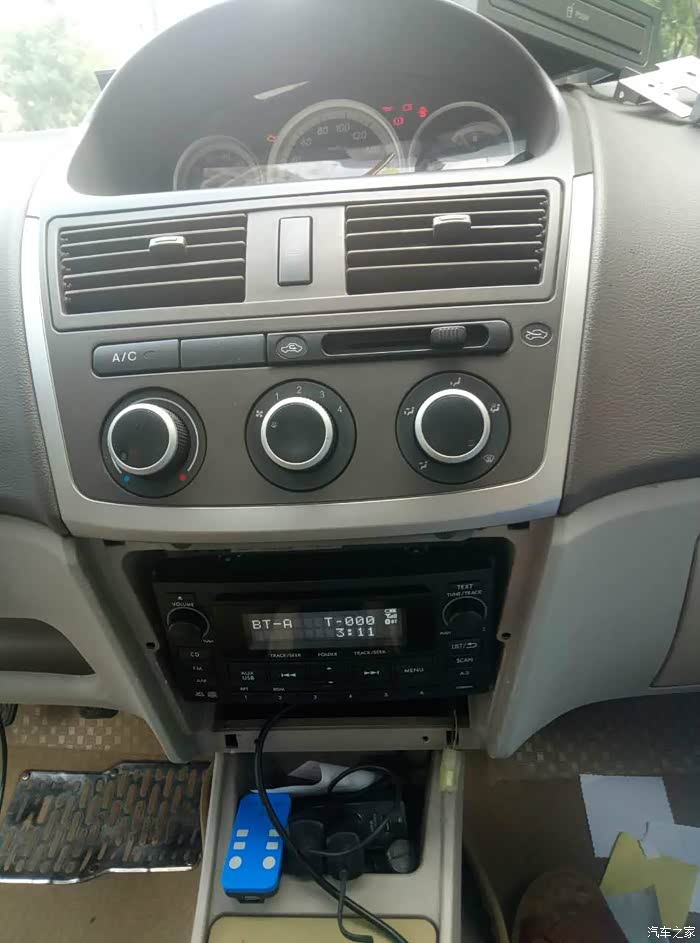

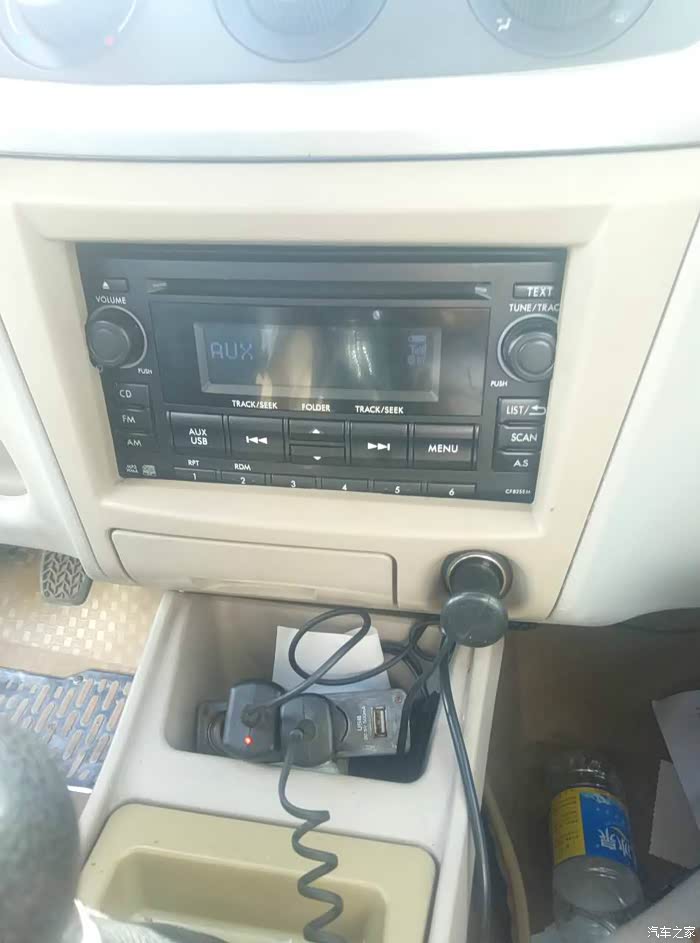

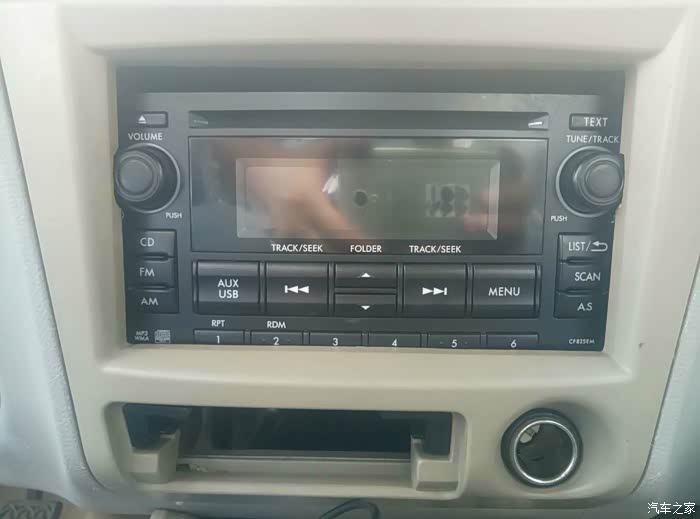

安装完毕之后的正面效果图。整个CD机都盖在了面板的里面。
说实在的，我没有意料到会是这种结果。当然，很开心。
说实在的，我没有意料到会是这种结果。当然，很开心。

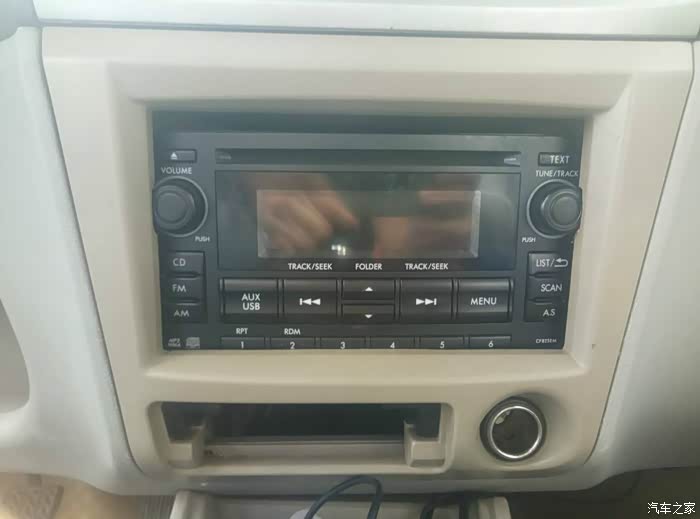

安装完毕之后的正面效果图。整个CD机都盖在了面板的里面。
说实在的，我没有意料到会是这种结果。还以为会像以前改过CD机的版友一样大改面板呢。
当然，非常开心。
说实在的，我没有意料到会是这种结果。还以为会像以前改过CD机的版友一样大改面板呢。
当然，非常开心。

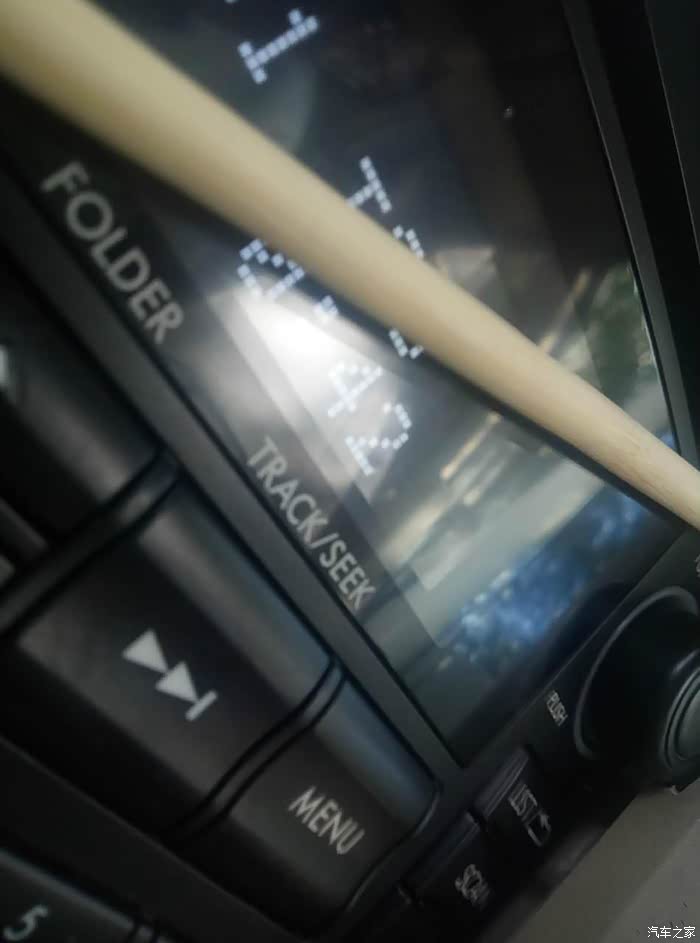

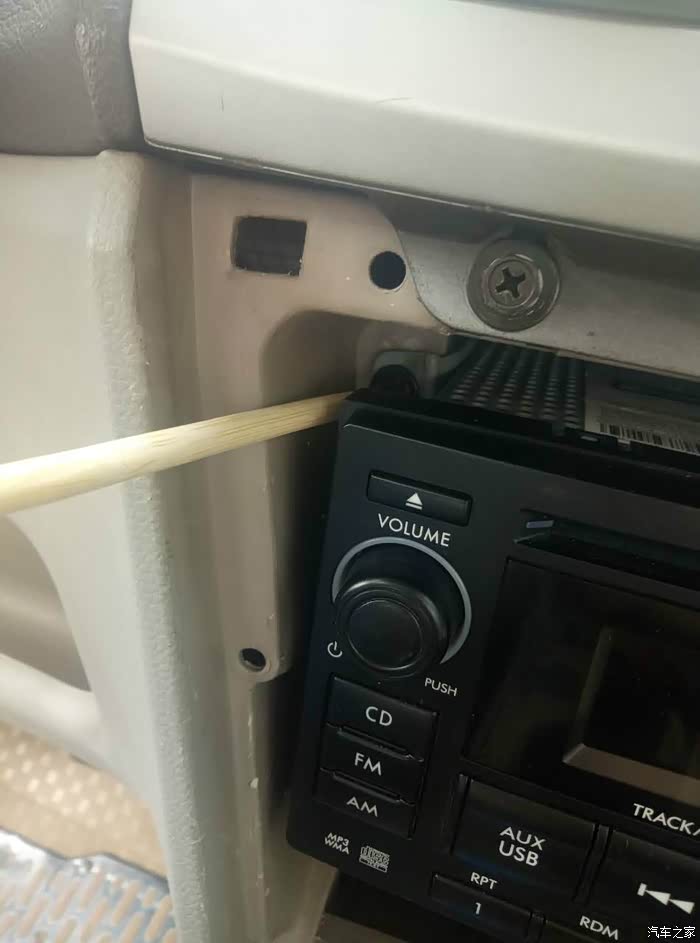

盖板里面与CD机右上角的缝隙，能塞进筷子。

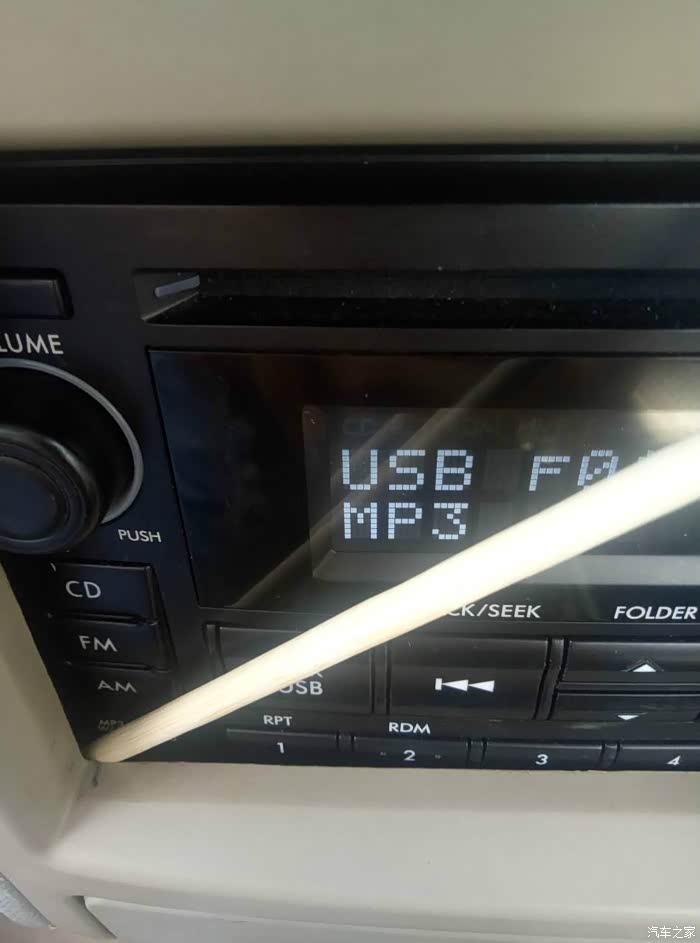

盖板里面与CD机左下角的缝隙，能塞进筷子。
盖板里面与CD机左上角的缝隙，能塞进筷子。

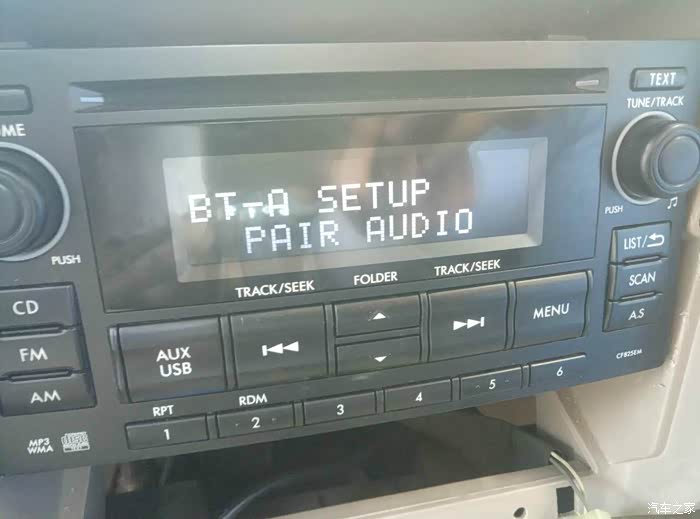

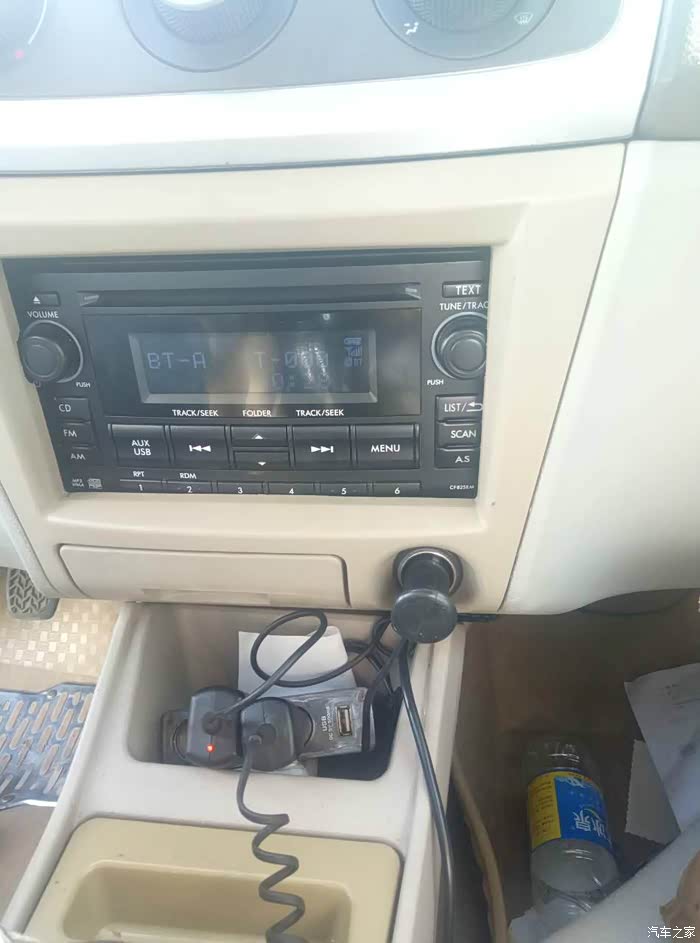

斯巴鲁森林人CD机用蓝牙，USB,AUX 方式播放歌曲。
斯巴鲁森林人CD机用蓝牙，USB,AUX 方式播放歌曲。
CD机改装完毕。效果比原来的好多啦！好开森！
CD机改装完毕。效果比原来的好多啦！好开森！
