中国海佬入手新408之加装导航及倒车模块(17号更新，超详细多图）
今天是个值得纪念的日子，因为小8到我家刚好1个月整了，昨天也把最后的剩余工程完成了，现在闲来没事，把这1个月来的工作做个总结。
加装导航倒车模块
导航模块我在提车之前就通过万能的X宝购到了，而且提车的时候刚好在集大成看到师傅给好几辆新车装导航，一个车也就半个小时左右就装好了，平时比较善于动手的我也不想放个这个机会，不仅可以省下银子，自己装还能保证工艺。
交流扣扣：31388257

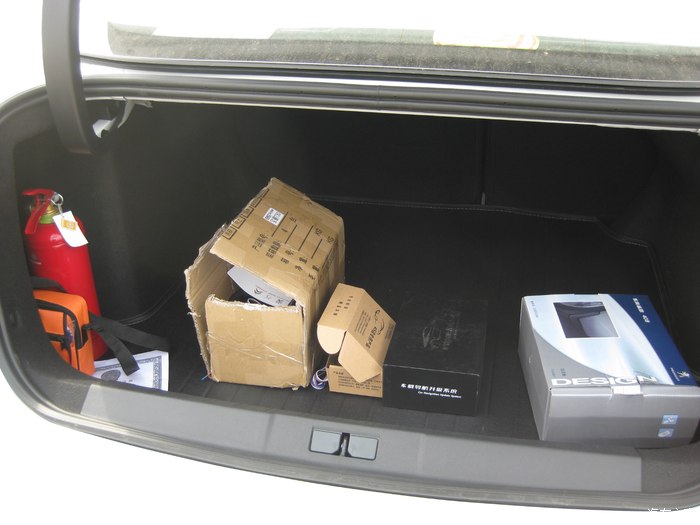

后备箱这个就是要装的导航模块，TB买成1300大洋，带前视摄像头，后视摄像头，导航模块，氛围灯。
拆之前，把卖家提供的拆机视频搬到车上，一步步按步骤来。

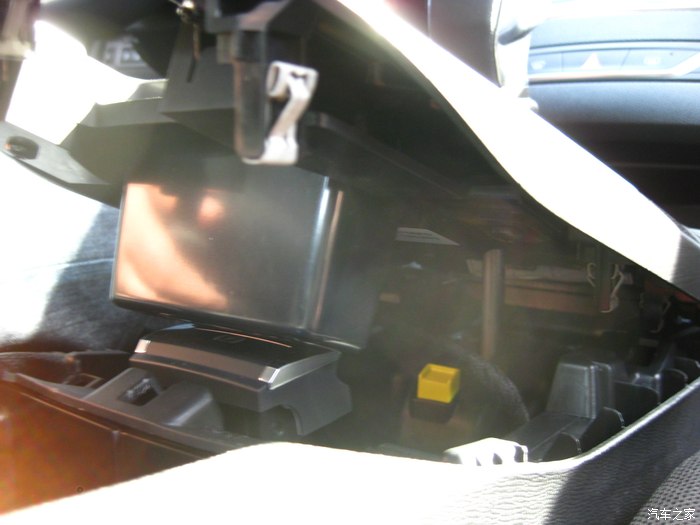

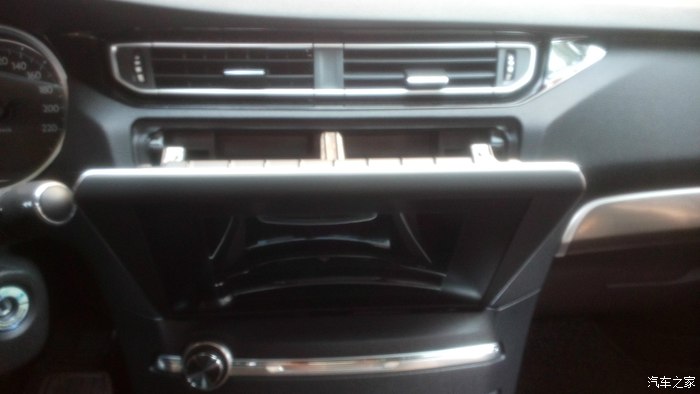

撬开中控液晶。
背后有3个插头，颜色不同，很好辨认。

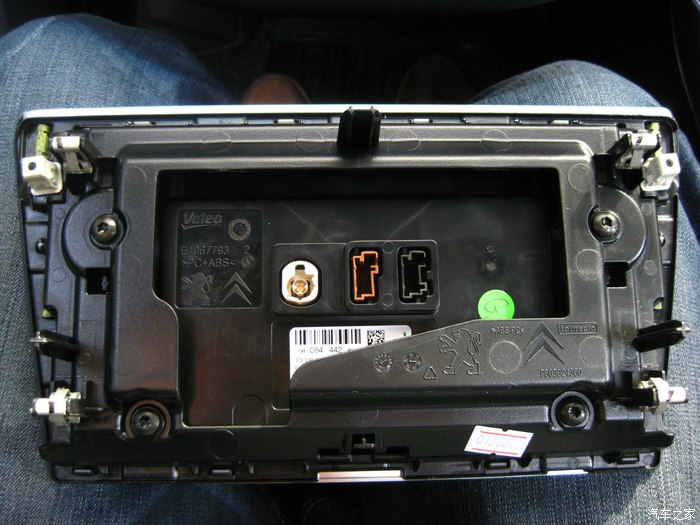

中控液晶背部特写。

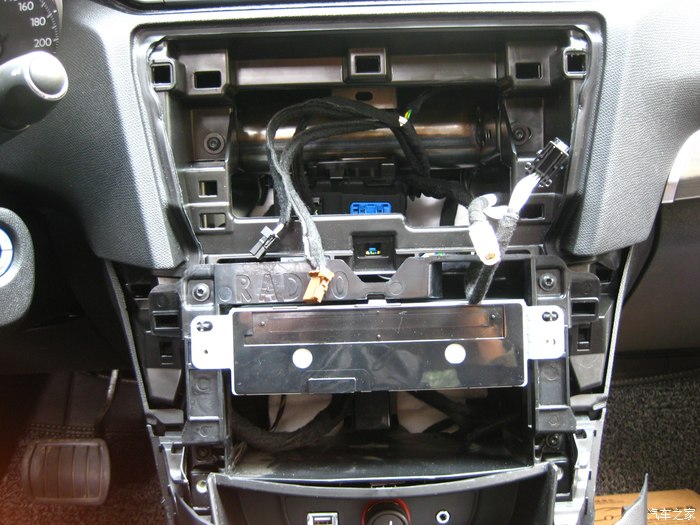

拆开中控后的样子。

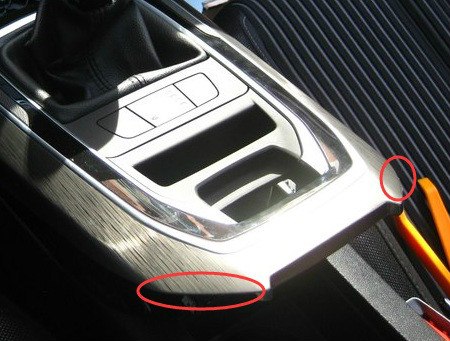

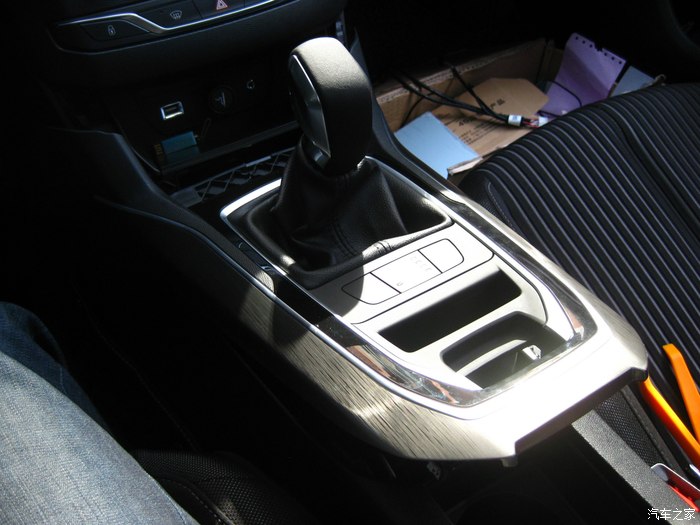

然后拆变速箱挡板，注意要从后部两边开始撬，就是图上面对自己这一面。
就是图上红圈这个地方先撬。
撬起后部，掀起来，可以看到里面的卡扣。

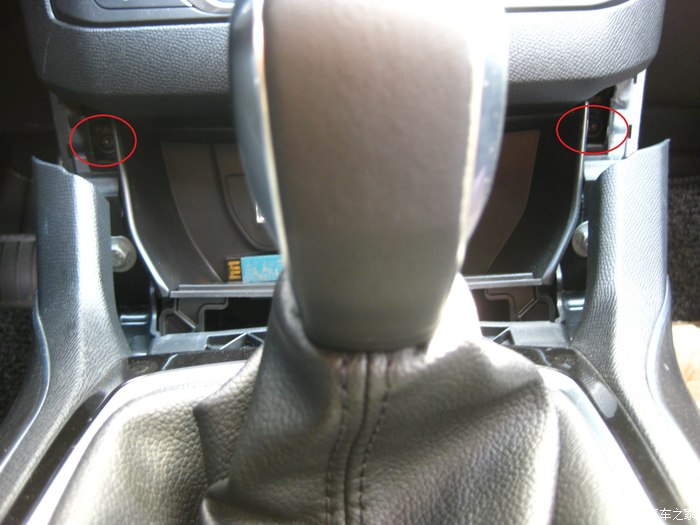

前面也一样，没有螺丝。然后用卖家配套的专用内六角螺丝刀卸下红圈里面的2个螺丝。
向后轻轻撬就能把调节音量这个面板取下来。

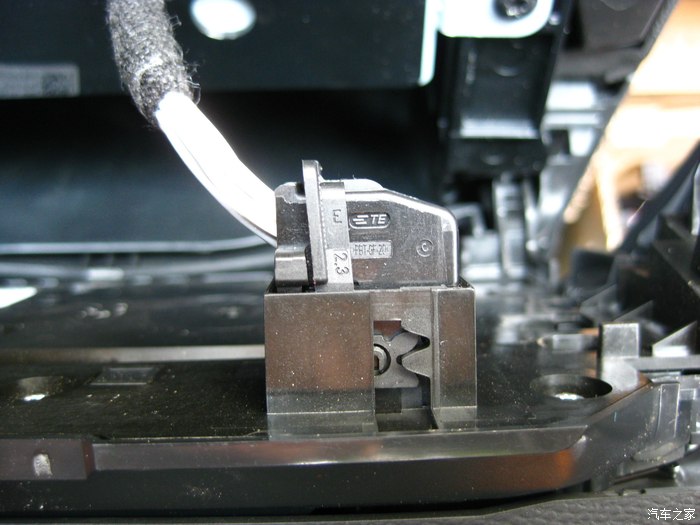

注意这个插头，我当初也是费了好大劲才拆下来。要先压下红色的限位，然后再将竖起那个扣沿绿色顺时针翻90度就可以取下来。
特写。
这个看的比较清楚，打开后的状态。

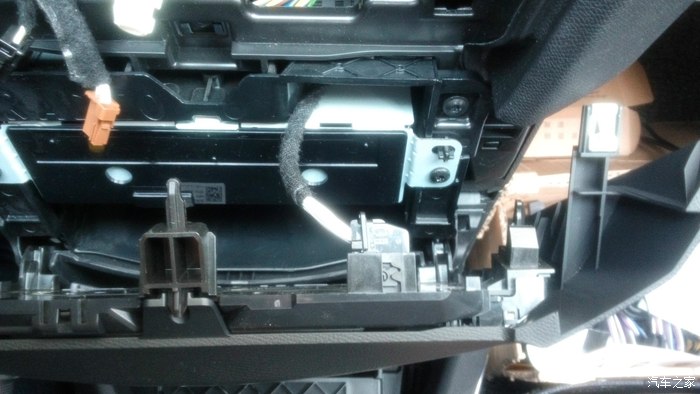

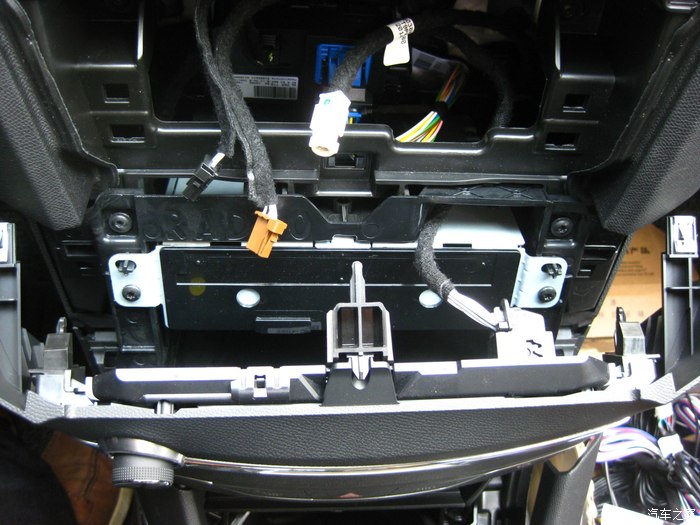

拆下中控音量调节面板，里面是收音和功放模块。下面那个空隙就是我放导航模块的地方。最后有完工效果图。

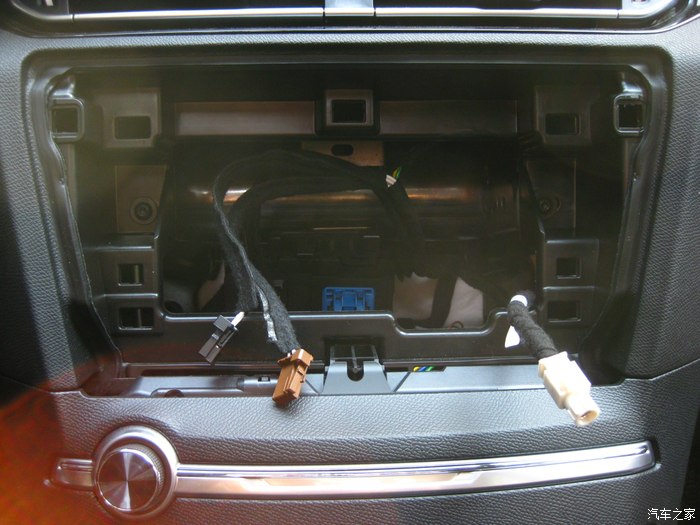

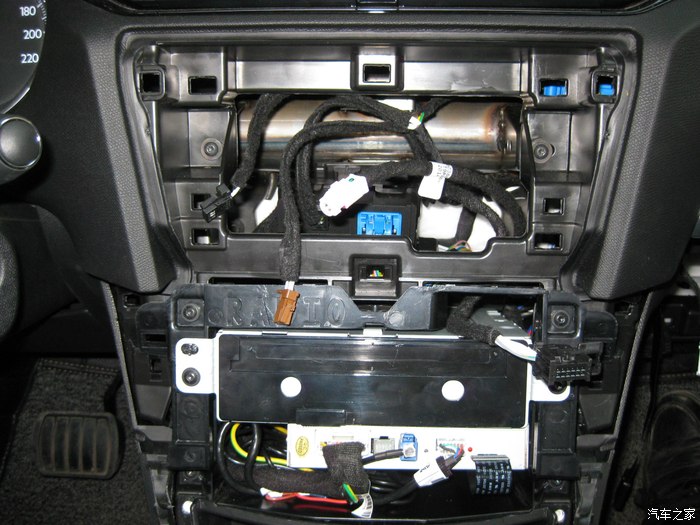

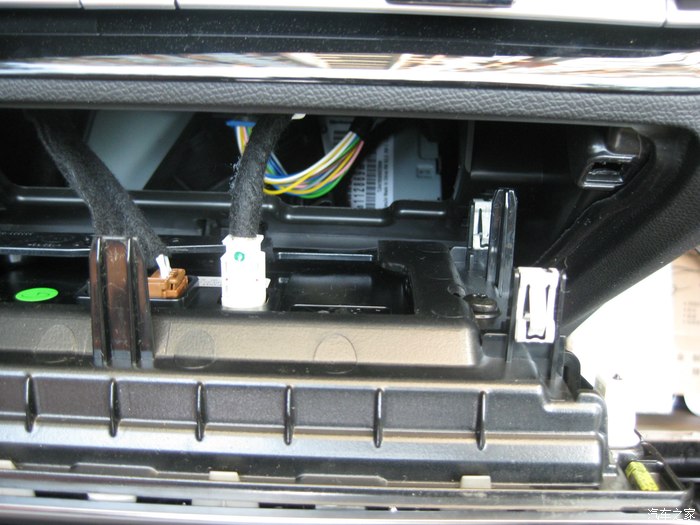

全部取下来的中控区域。最下面的空档就是放导航模块的地方。之前考虑过放手套箱的方案，但是考虑到放里面不美观，而且杂物多了容易碰松线路，作罢。

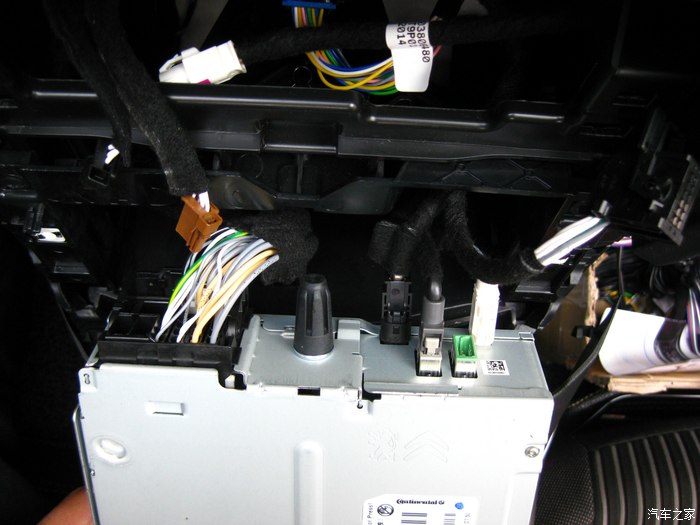

收音、功放模块的背部，也要全部取下来。

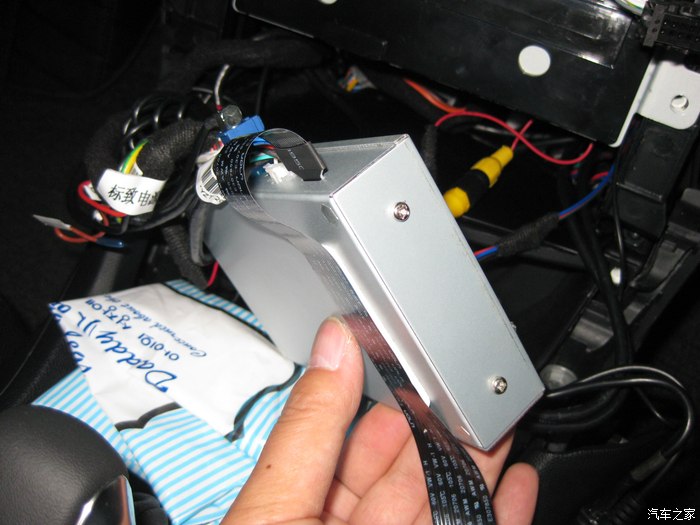

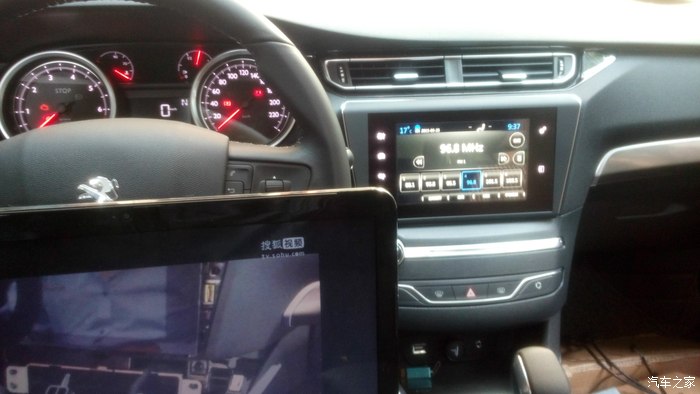

连上导航模块后试试效果是否正常，否则等装回去才发现不对返工比较麻烦，我装的这次比较顺利。

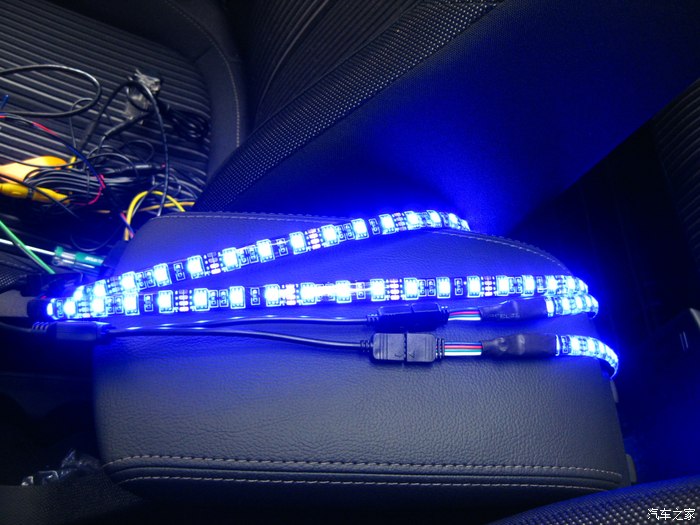

这是卖家送的氛围灯，只试了一下效果，没有装车上，因为是装前后座位的脚部位置的，感觉固定是个问题，时间长了容易脱落。

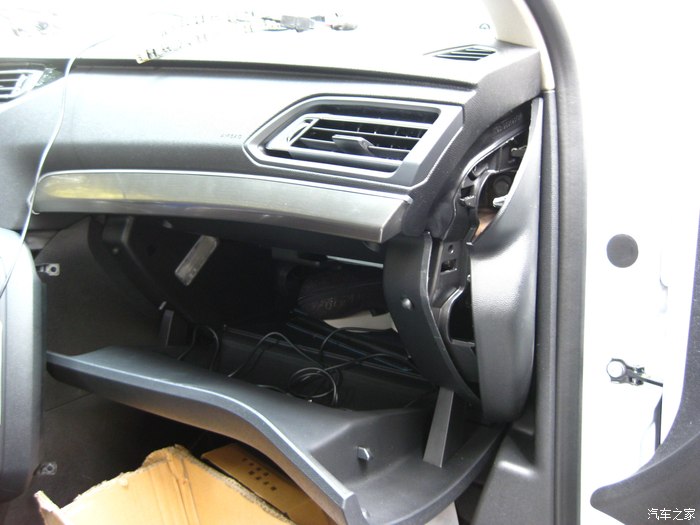

开始拆手套箱布置走线。手套箱内部上方有4个螺丝，外面底部有2个螺丝。侧面板直接撬就可以了。

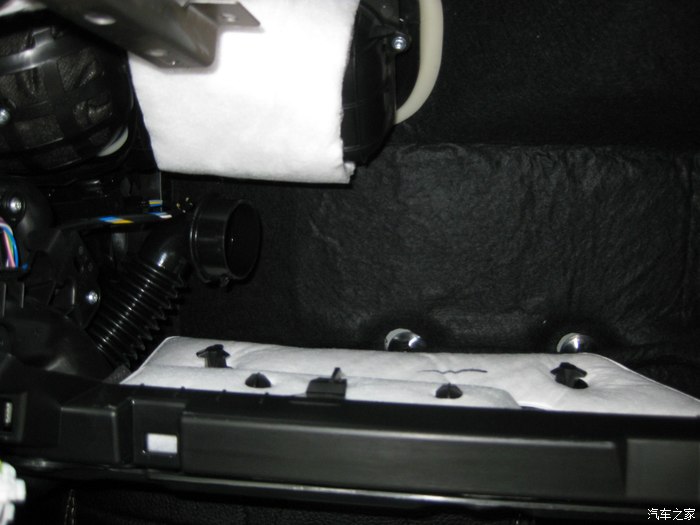

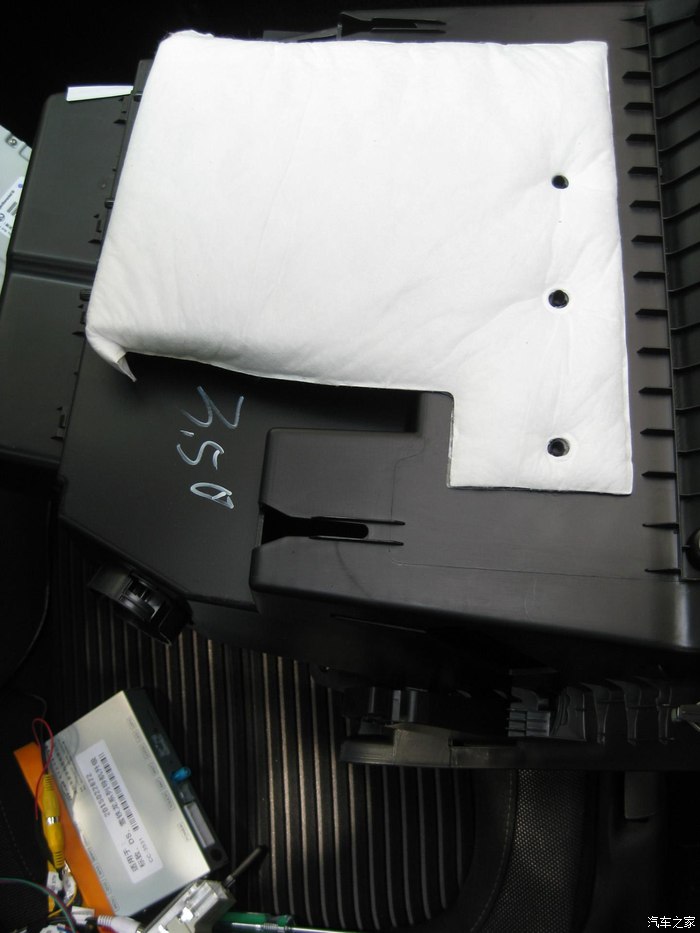

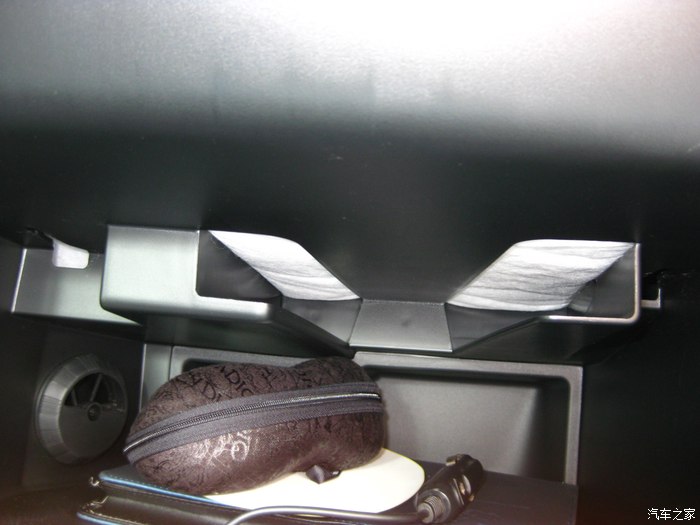

手套箱内部构造，模块放手套箱那个方案貌似要拔掉上部白色的隔音棉以便走线，感觉比较可惜，这也是我不用这个方案的原因。
拆手套箱照明灯，先从横缝处向外撬。

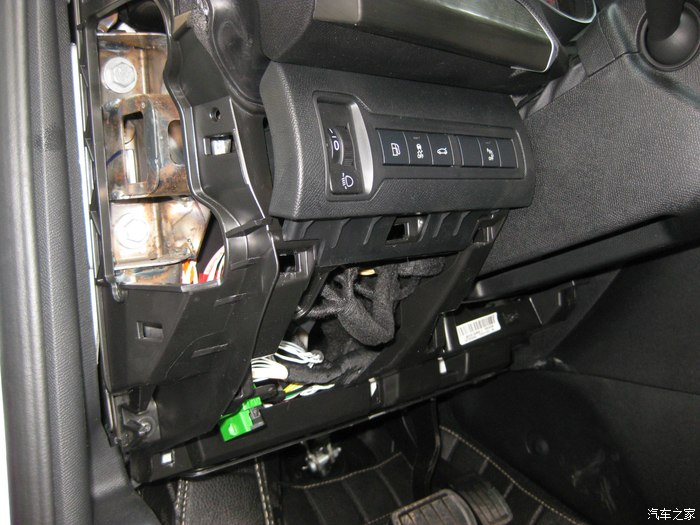

方向盘下面也被我拆了。平行向车尾方向撬。
拆下盖板和侧面板。倒车摄像头和GPS天线要走这边。

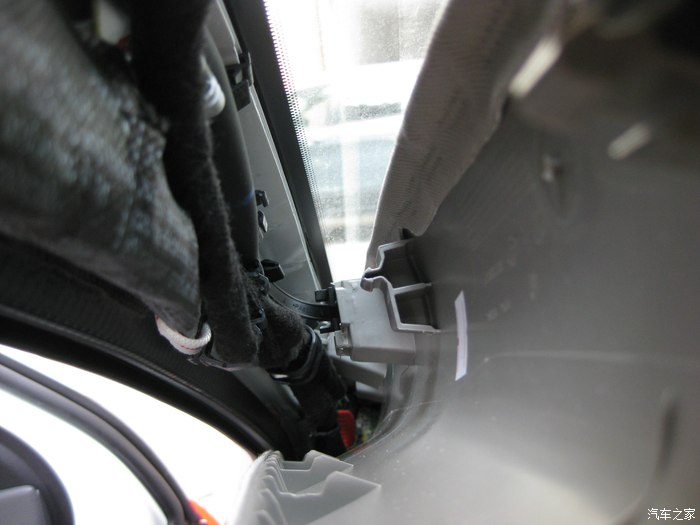

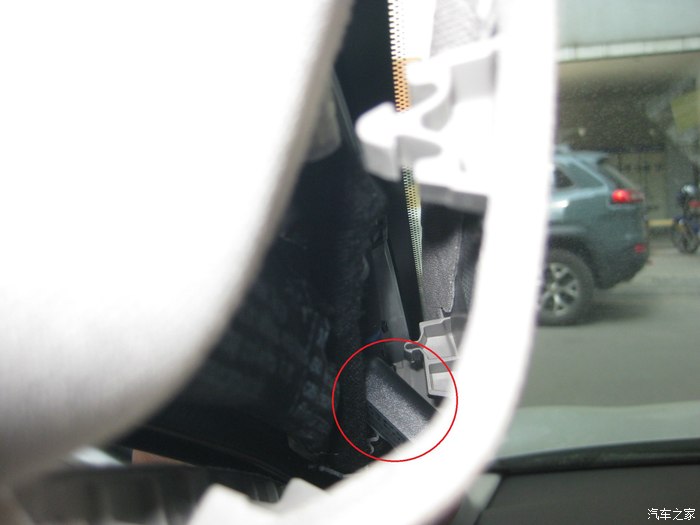

撬开左边A柱装饰板，注意卡扣方向，拆的时候向右边用力，不要向车尾方向。
塞进去GPS天线后的效果。为保证接收效果，我特意让天线正面朝右上45度角。

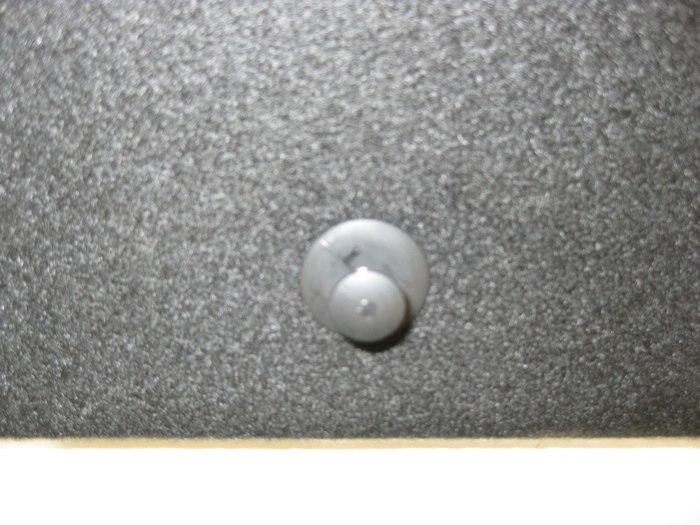

这是后备箱盖上面的卡扣，记得要先把里面的小帽拔出来，然后再拔整个。

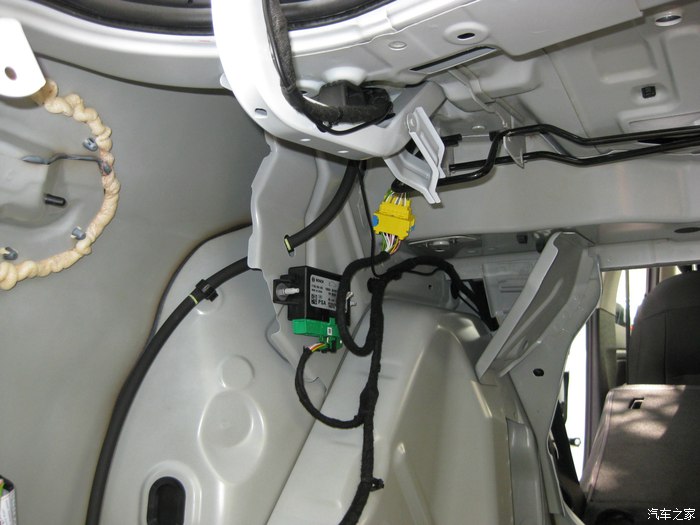

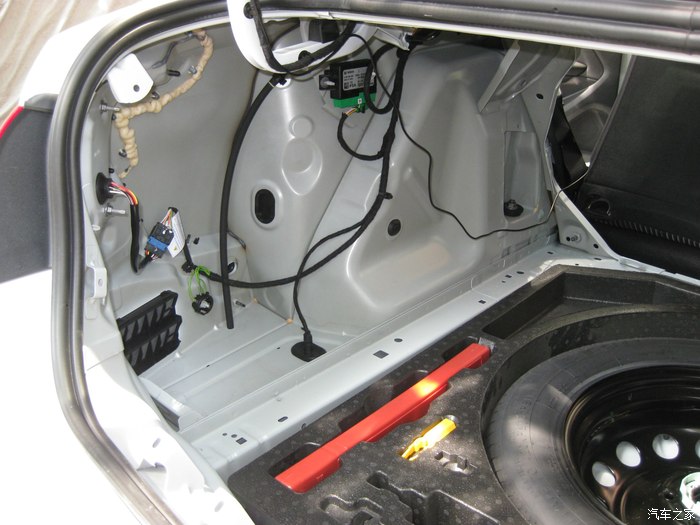

后备箱左侧饰板和底板都要拆下来，这是我跟ssss师傅学的走线方法，比较完美。
底部正中锁头位置的黑色塑料饰板也要取下来。

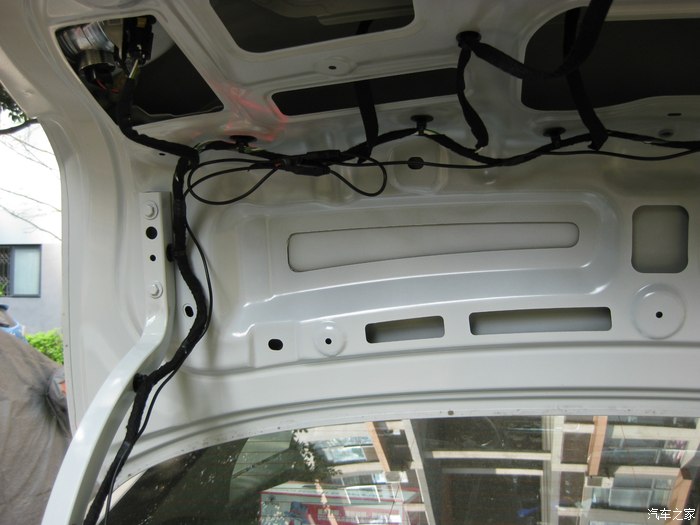

后备箱盖的走线。
铰链连接处的走线。
倒车摄像头，固定在尾灯上的。走线走的旁边，因为钢板缝只有宽的方向有富余，从侧面走容易被卡断。

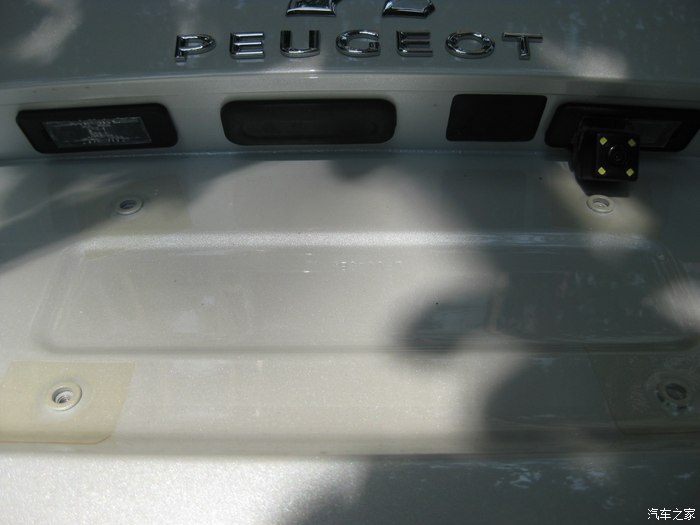

装好倒车摄像头的效果图。（后来因为上牌照的时候影响上螺丝，被我改到左边牌照灯位置了）

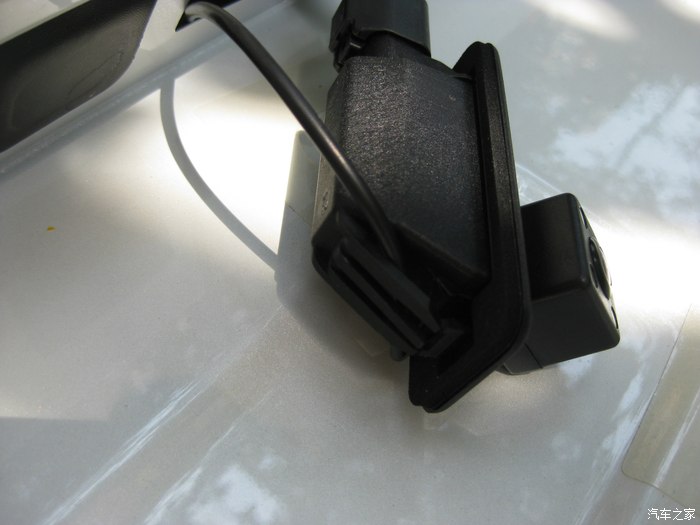

倒车摄像头特写。

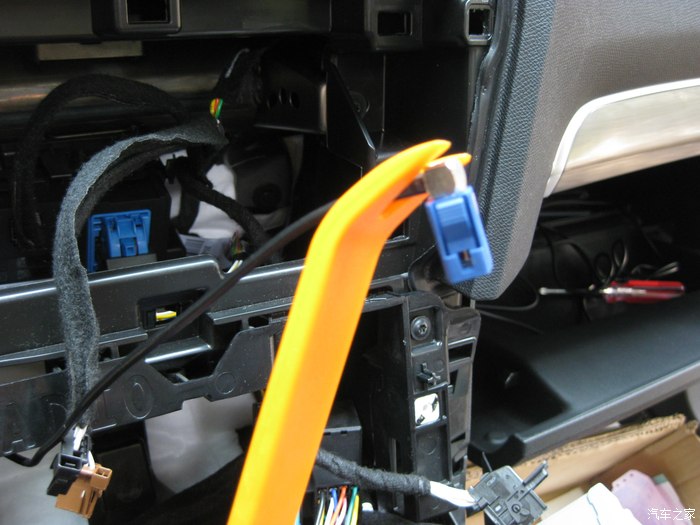

赠送的黄色撬把比较实用，像这种可以卡住GPS插头穿线。
手套箱完全取下来了。
取下手套箱后的副驾驶位置。取的时候注意图中那个冷气管，有卡扣，取的时候要注意方向。

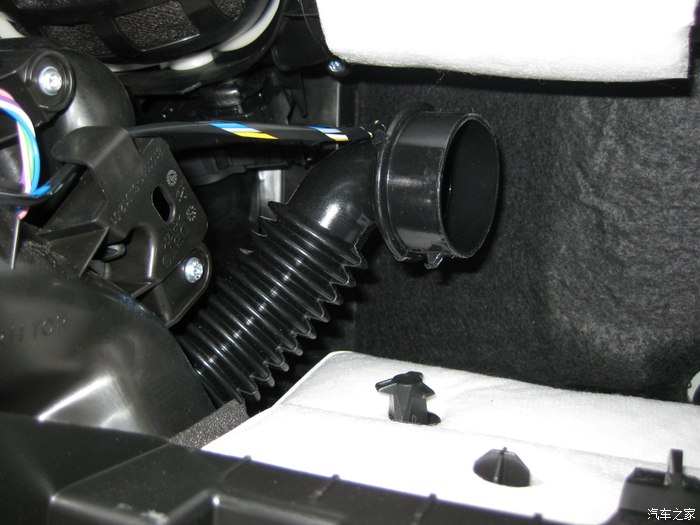

冷气管特写。

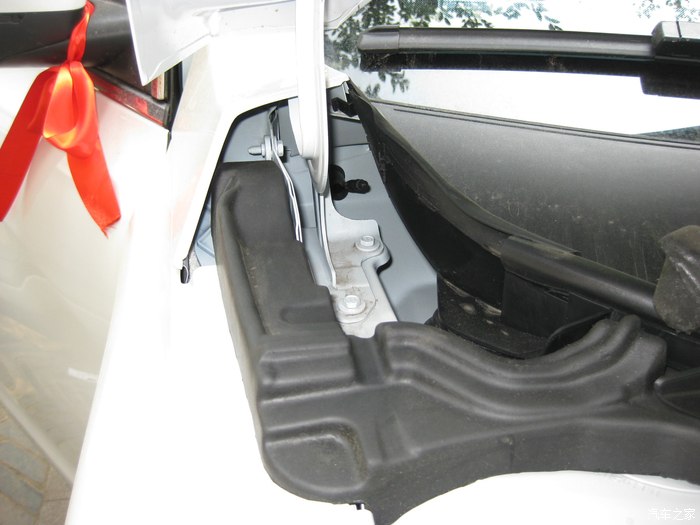

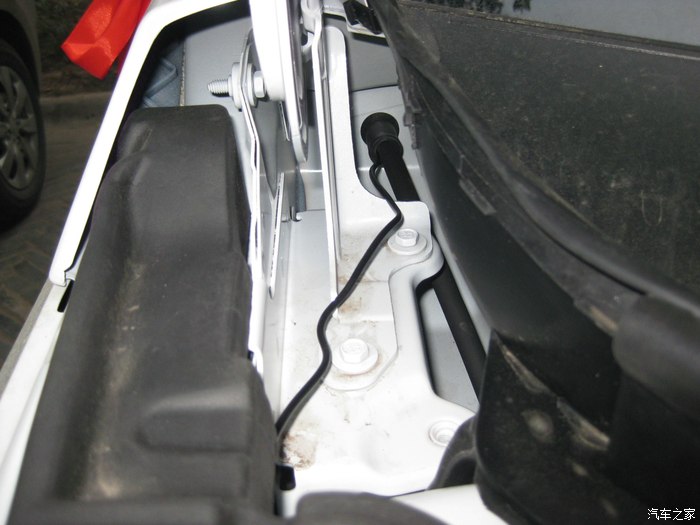

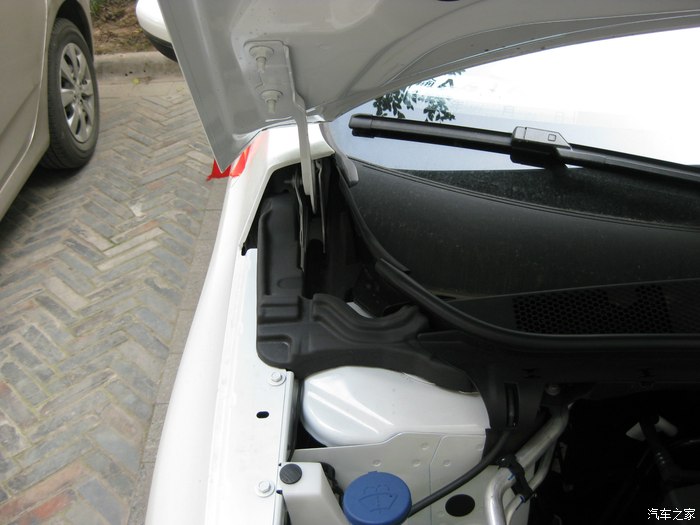

引擎盖左侧铰链处。

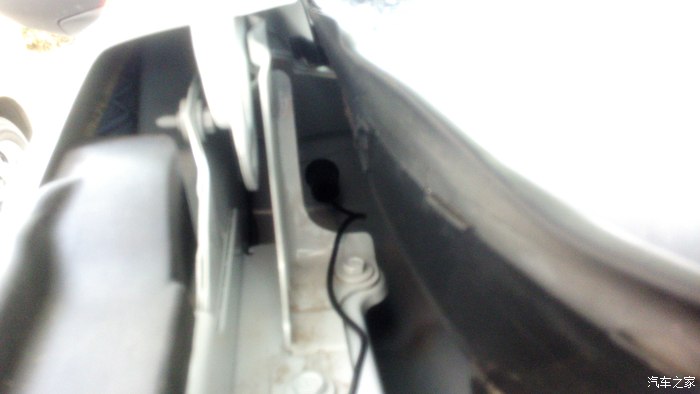

打开引擎盖左边铰链处。图中已经拿掉海绵块了。

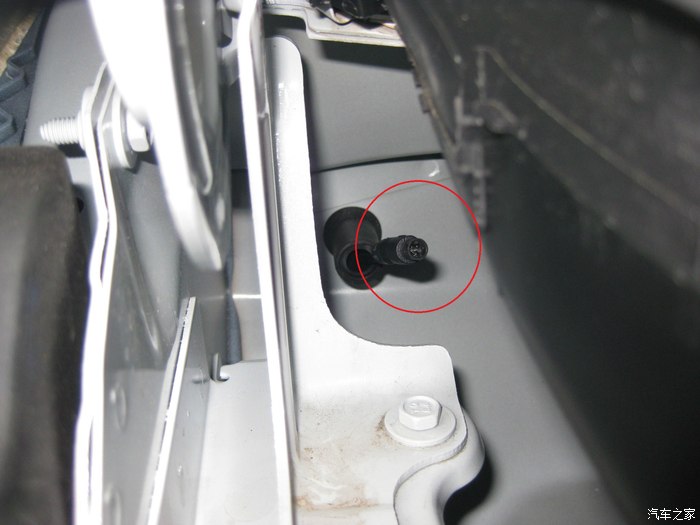

前视连线的插头正从手套箱位置穿出来，到达机舱，红色圈里就是插头。黑色的孔是天窗落水管走的孔，落水管已经拔了，穿完这个再复原。
这是前视摄像头的线穿好的效果图。
穿完前视摄像头的线然后把落水管复位。
这是手套箱内部。红圈是前视摄像头的线和落水管穿过机舱壁的孔。

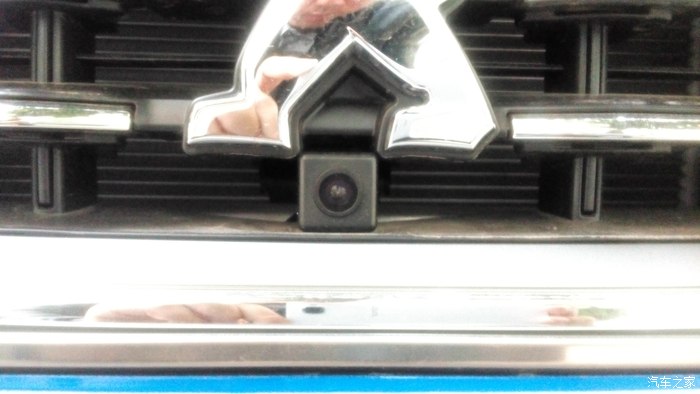

这是前视摄像头，刚好卡在小狮子下面，卡得比较紧，不用担心震动移位。

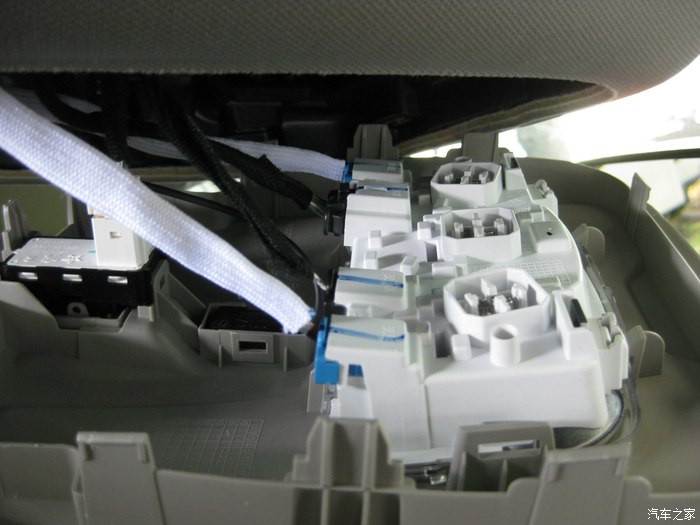

拆开阅读灯，布麦克风线。

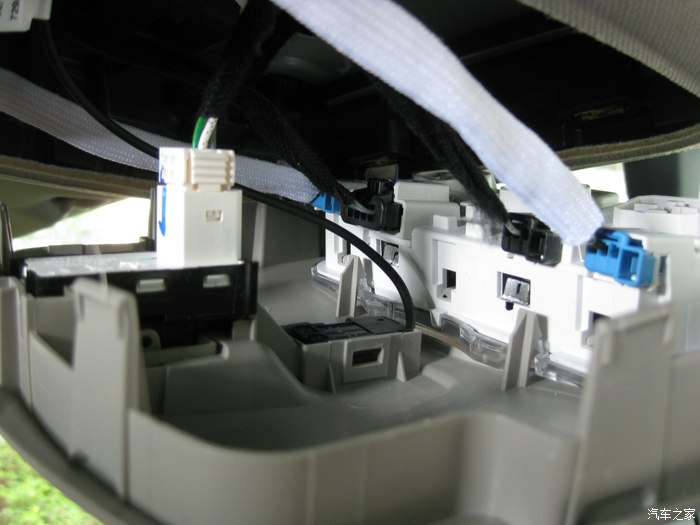

中间黑色那个插头可以取ACC电，我的行车记录仪就是从这里取的，后续放作业过程。
取下阅读灯。
取下阅读灯。

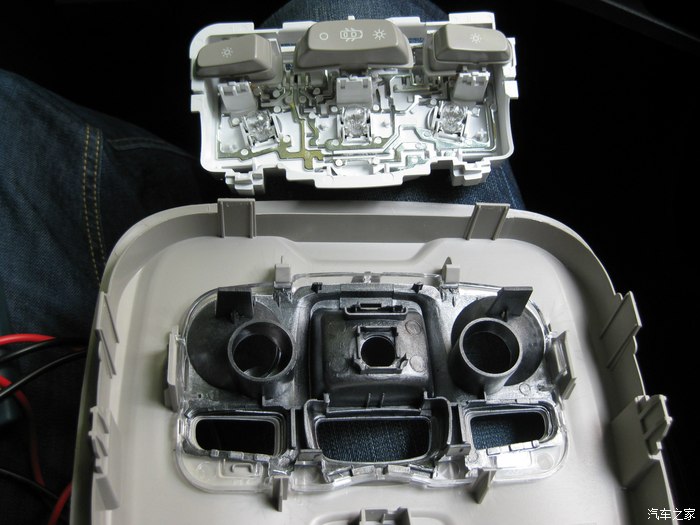

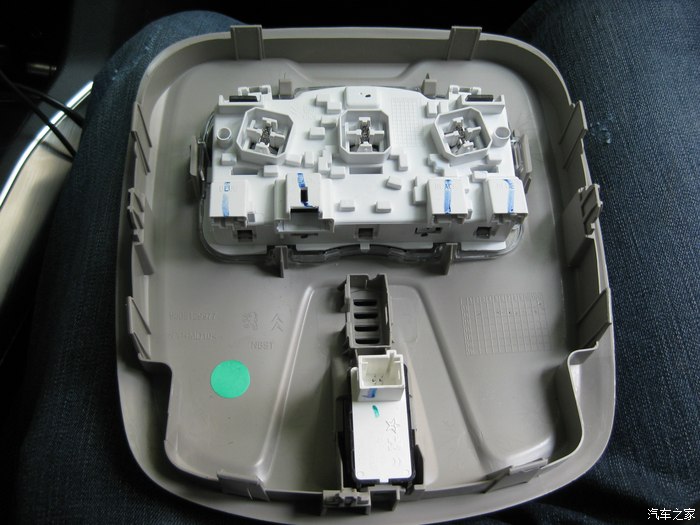

全部拆开，本来想研究哪个插座能取电呢，结果插座都是串起来的，看不出来。

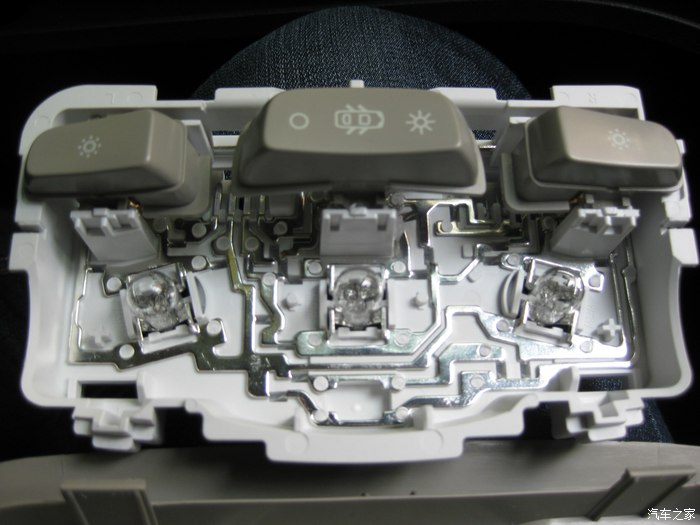

阅读灯电路，表示看不懂。

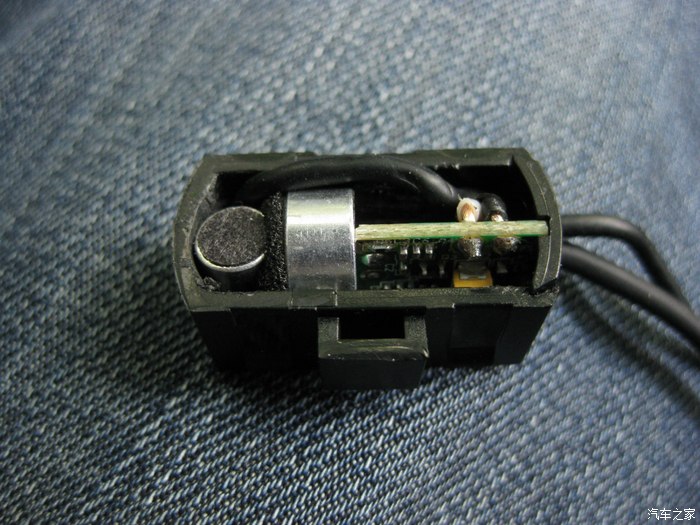

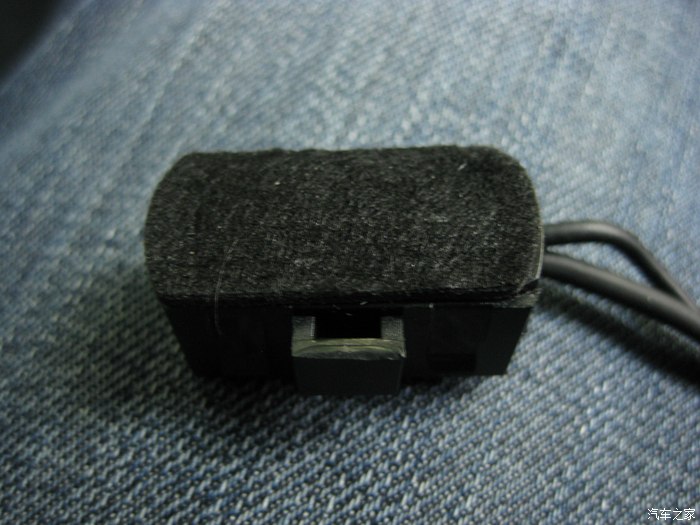

原厂麦克风模块已被拆开，左边那个是我后加上去的麦克风。导航模块带蓝牙电话功能，没麦克风对方听不到声音。
重新封好后的效果。
用了TB买的TF延长线，以后更新地图不用拆中控了。

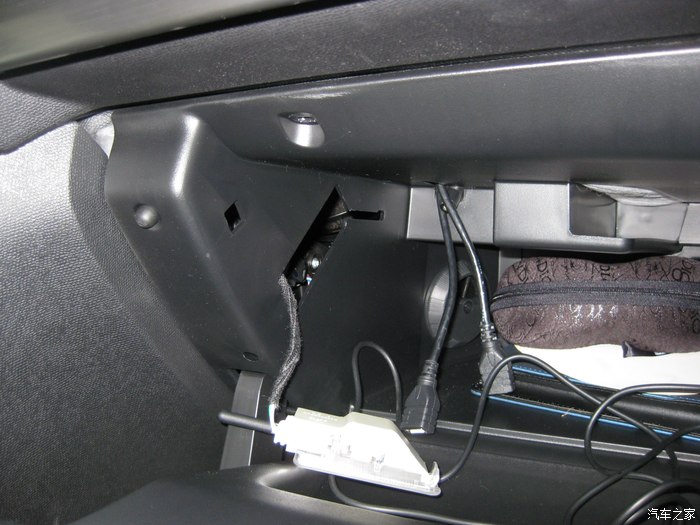

手套箱的2个USB插座和TF卡插座。
完工前来个纪念照，最下面白色的就是导航模块。

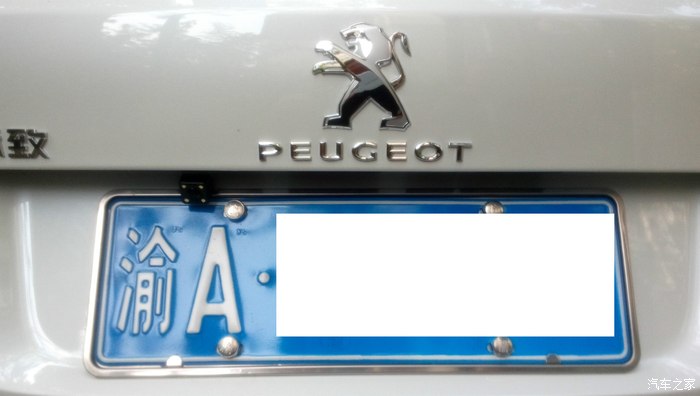

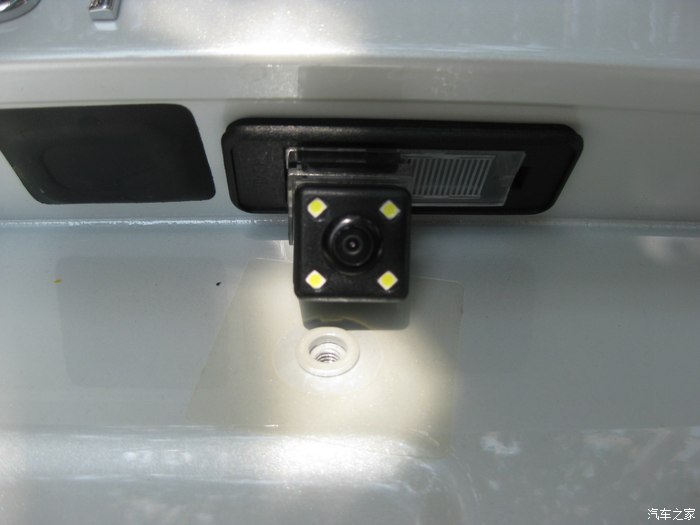

后视摄像头最终位置，因为上右边影响上牌照螺丝。

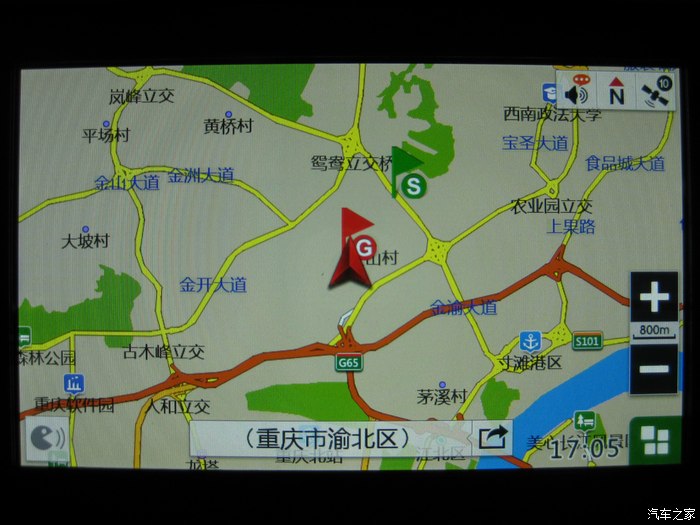

导航界面图。

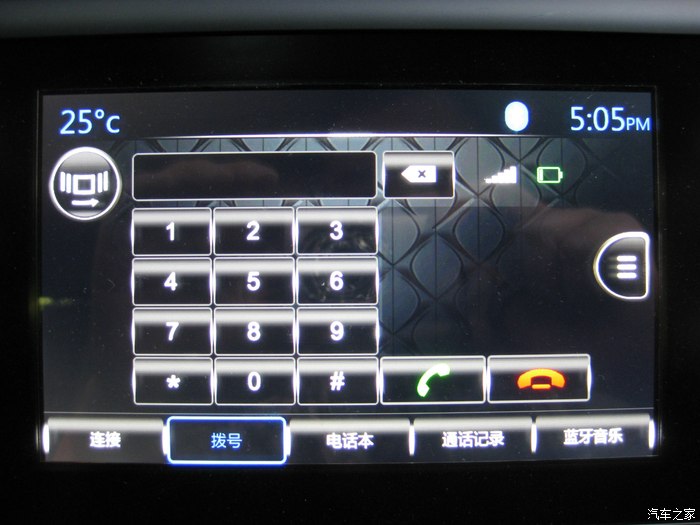

蓝牙拨号界面。

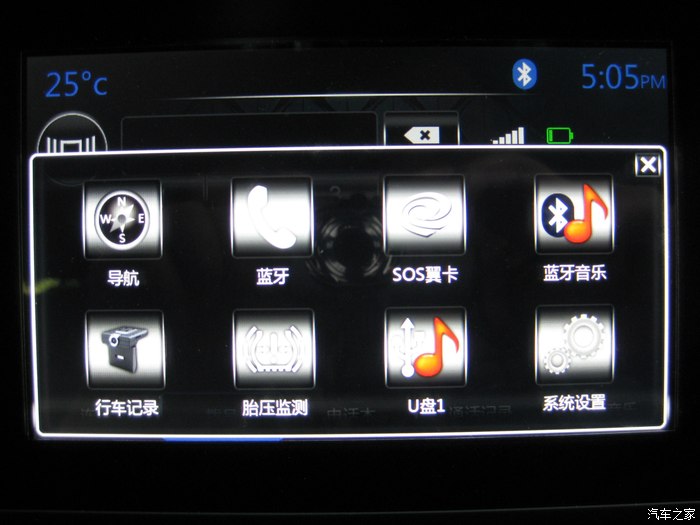

导航模块的主菜单，长按LIST可以切换到原车界面。

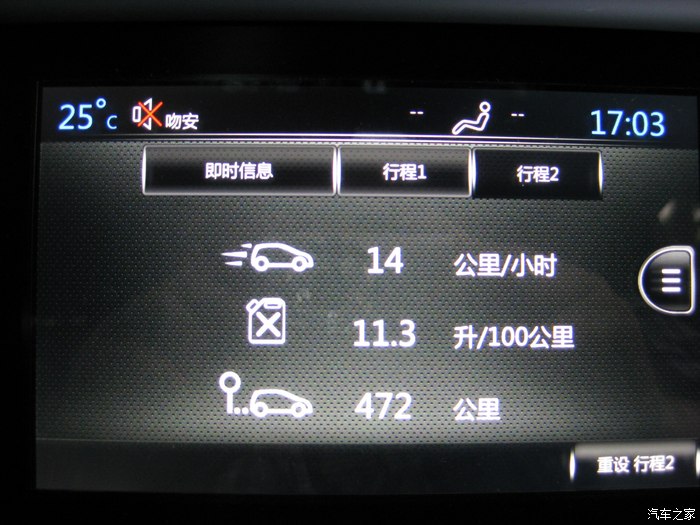

新手开出来的油耗，大家别怪她。

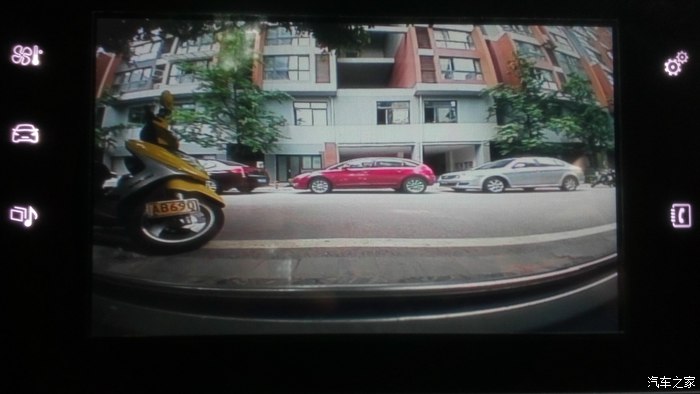

前视效果。

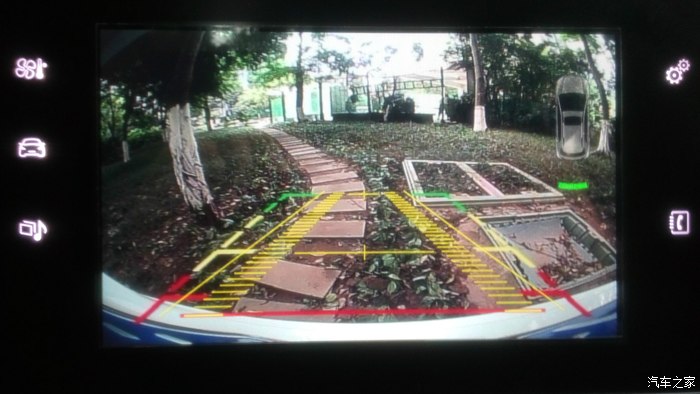

后视效果。
各种发票单据。
认证神器，求认证，求射精。。。。。。
