18自动领先瑞虎七之改装2019最新雄狮车机
三方购得2019瑞虎5x车机外观8.9成新雄狮系统的

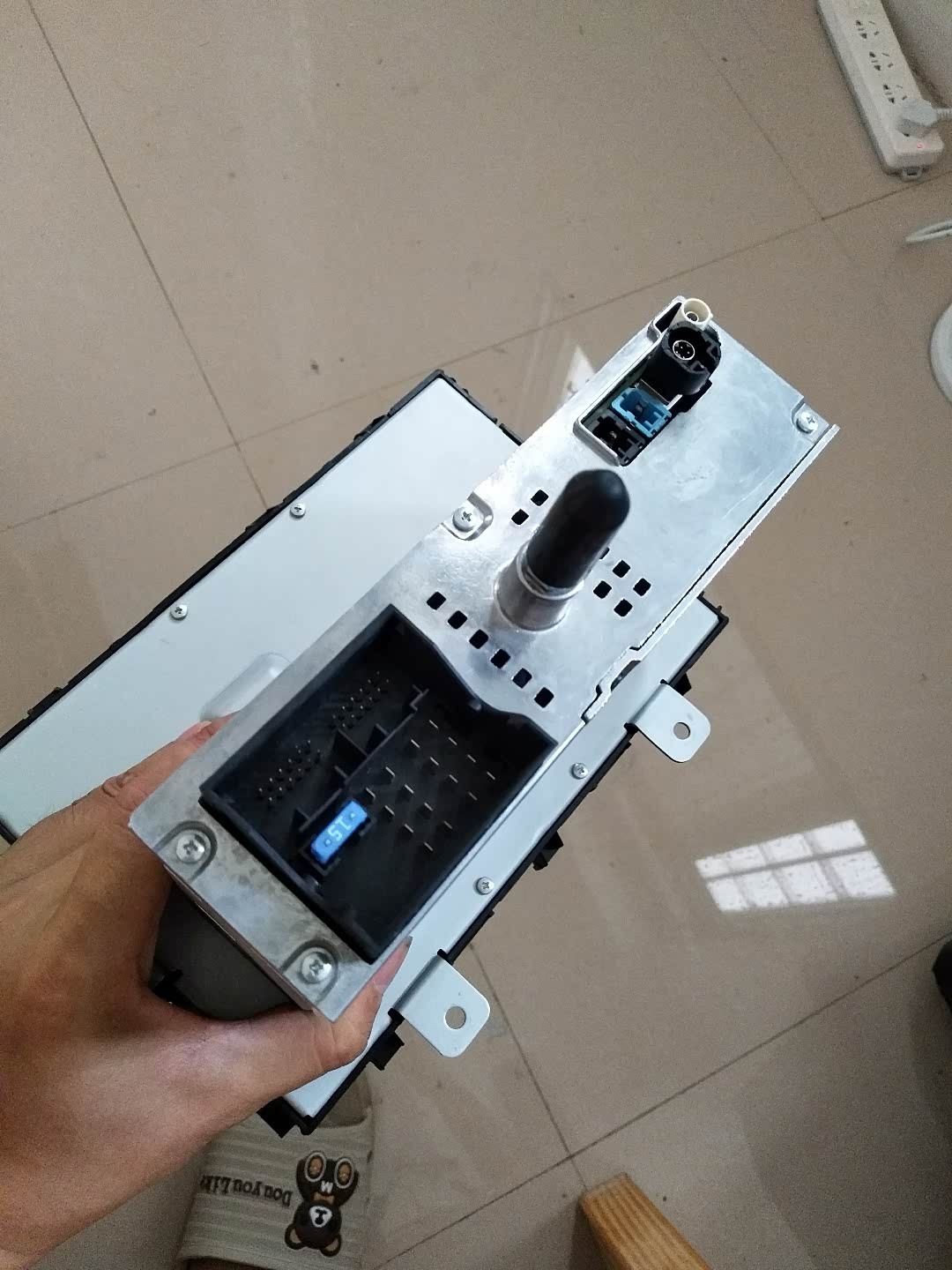

背板接头跟原车一样，只是最新的车机少一个gps插头白色是原车收音机天线挨着黑色是通讯模块接头蓝色是usd2黑色是usd1

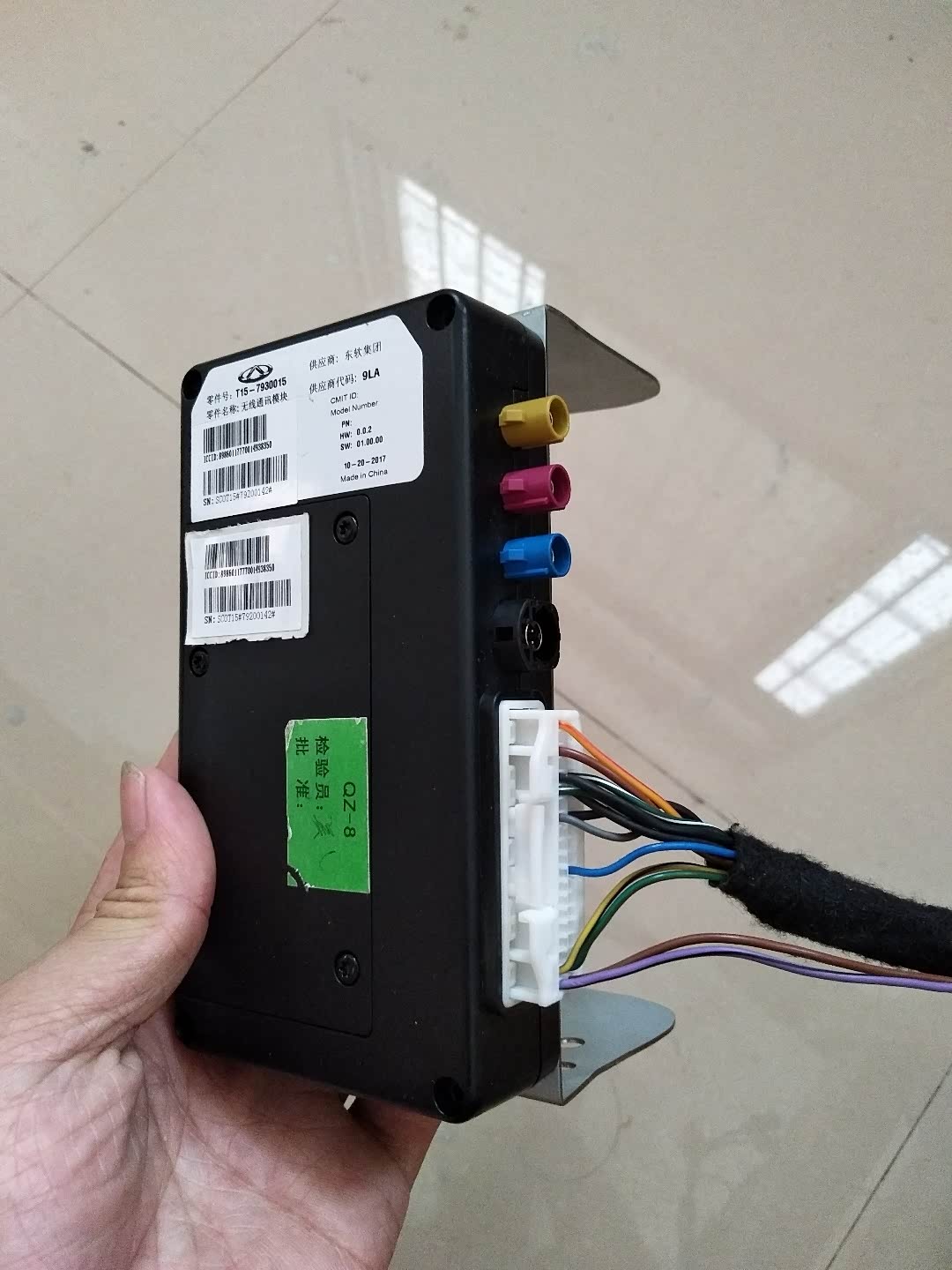

这是无线网络通讯模块黄，紫，蓝是组合天线白色是原厂dsp接头由于找不到接线图不知道怎么接线只是找出了通讯模块供电线。棕色是搭铁紫黑为12V+

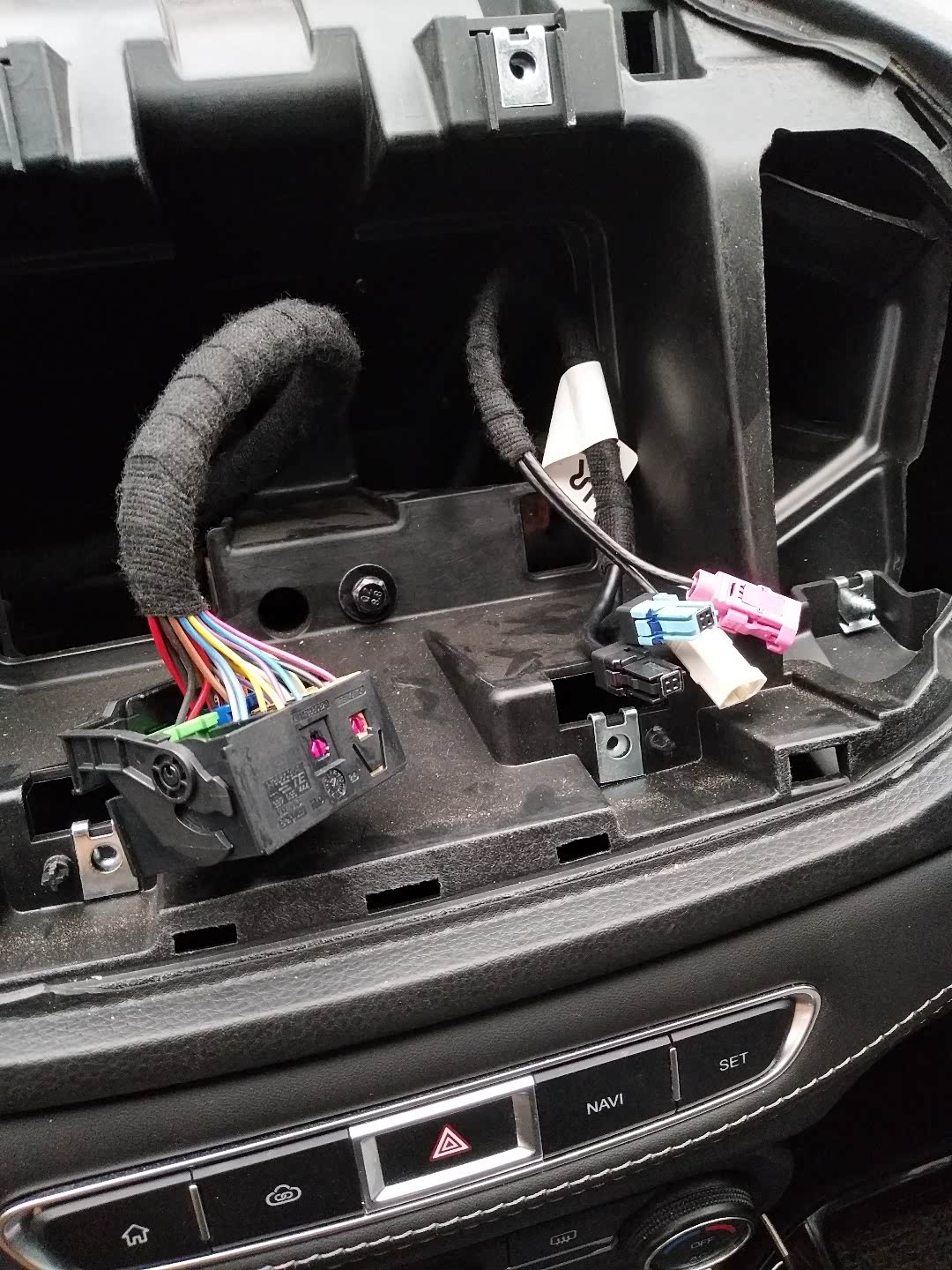

这是原车车机接头，组合大头与仪表，空调，音响，连接还有一个模块。右边白色原车收音机天线，蓝色usd2,紫色gps天线，黑色usd1

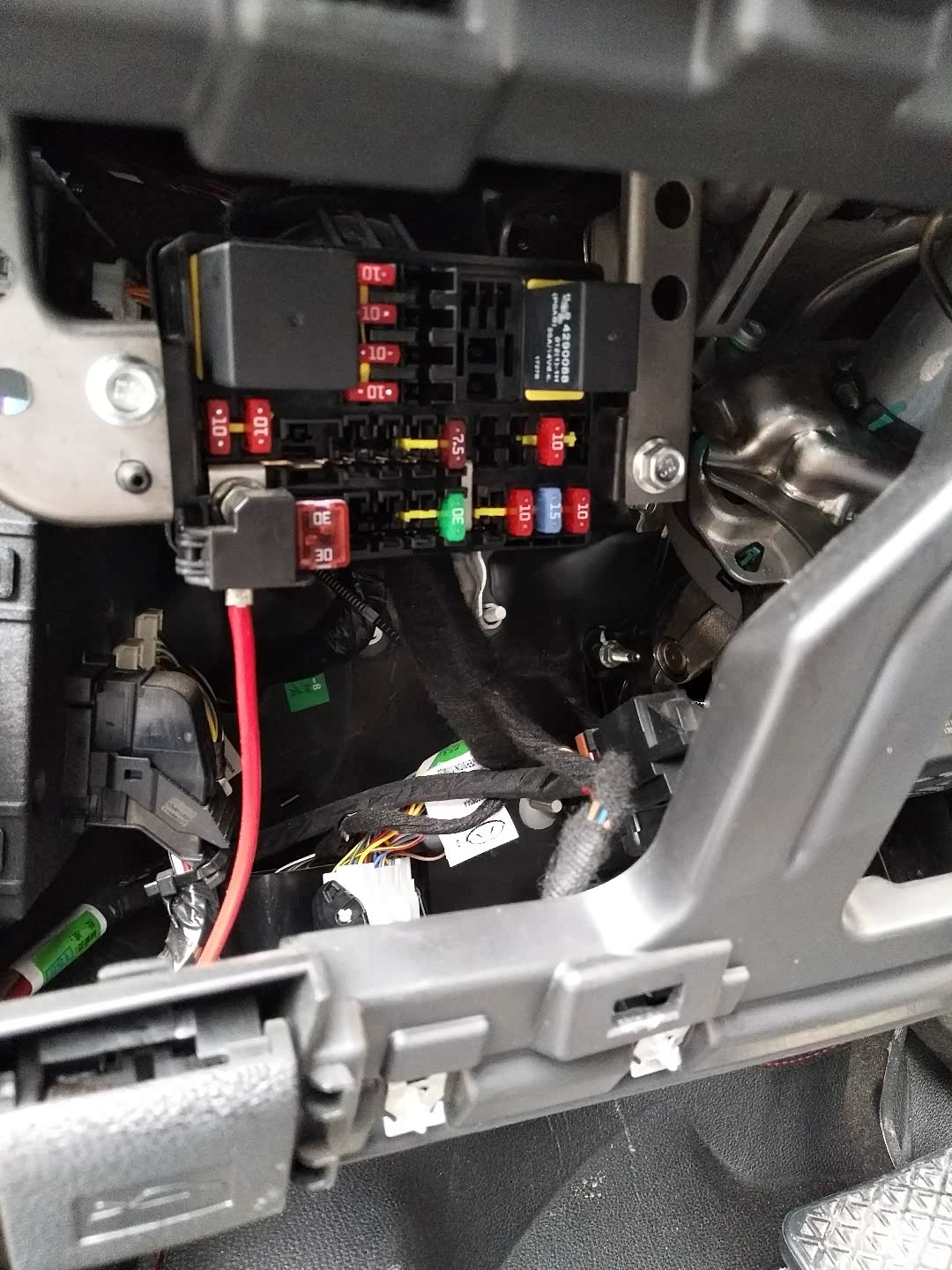

主驾驶下保险盒
通讯模块我是从这里取电的，用万用表找了半天找到扶手箱里的点烟器保险。最尴尬的是休息时间无意看到盖板上明明白白标注了每个保险丝。当时一脸懵逼。

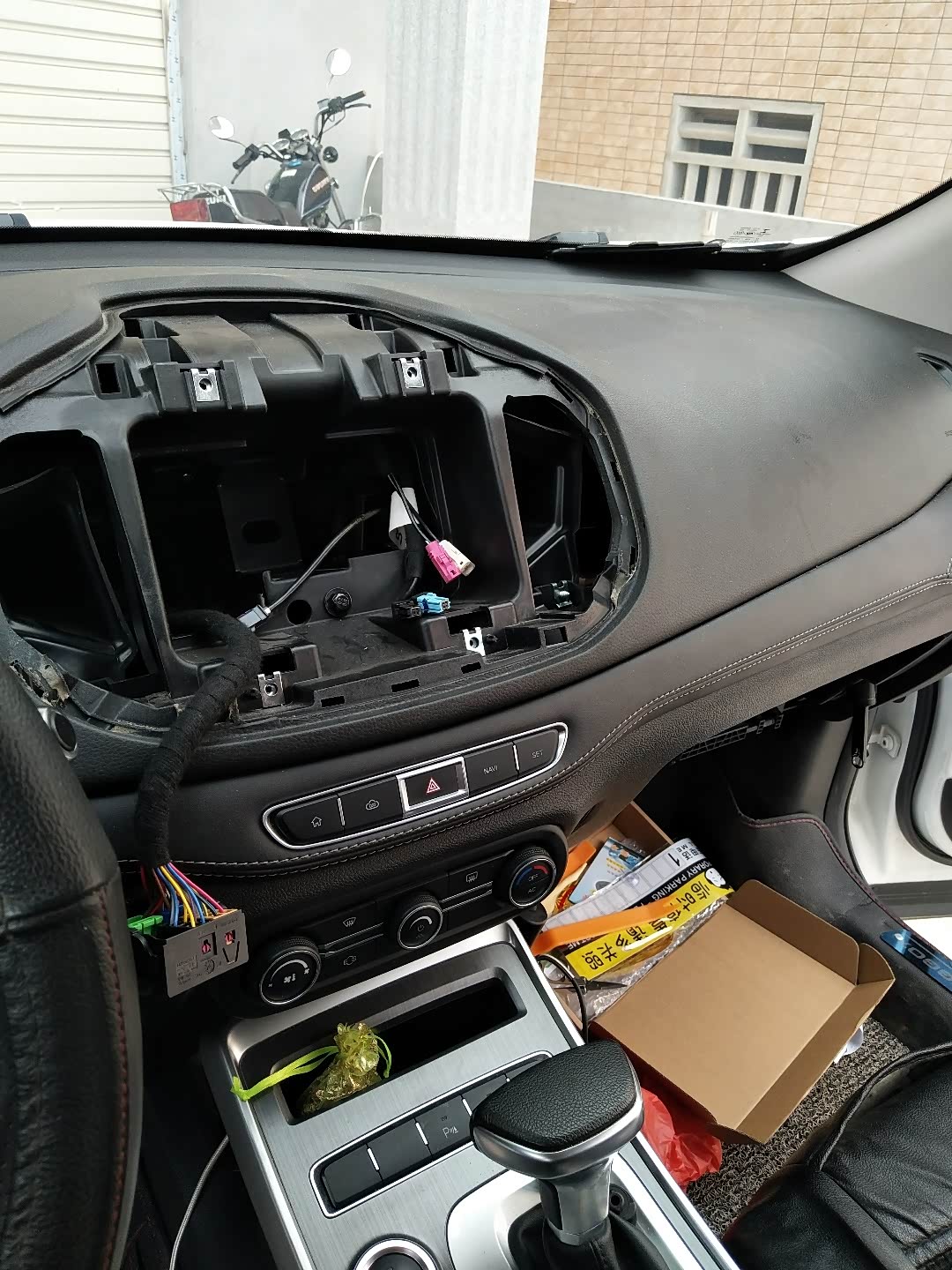

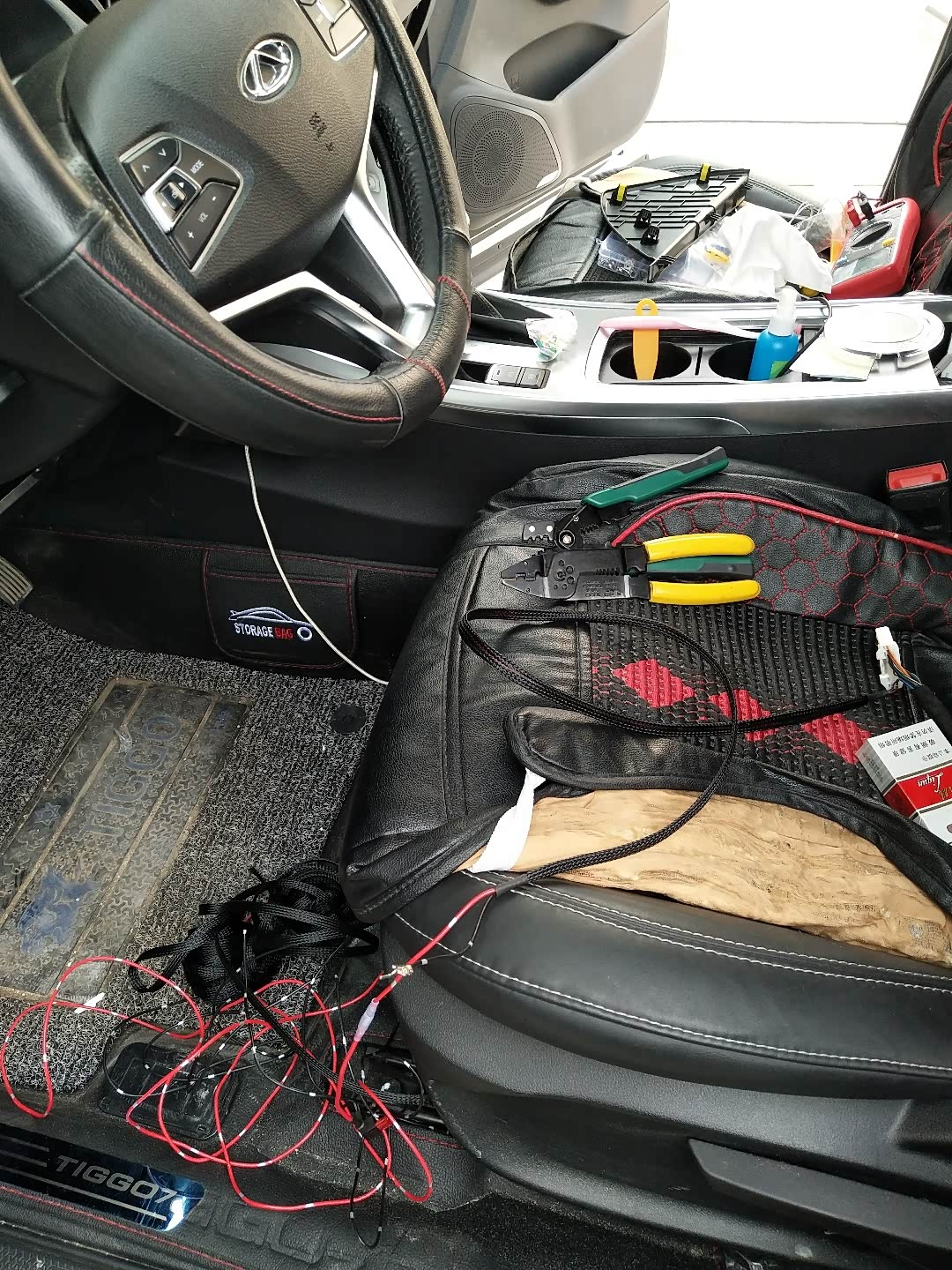

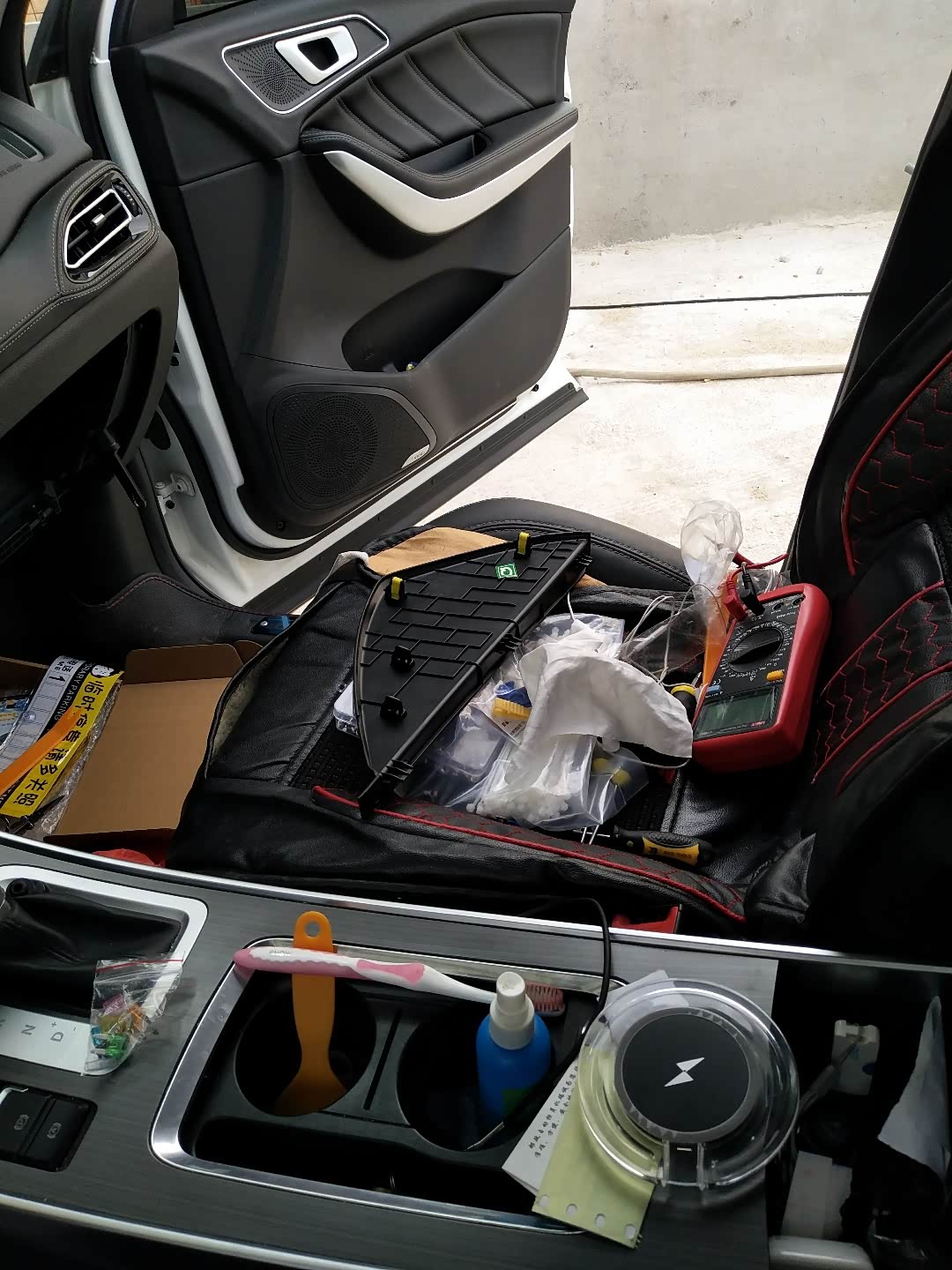

工具一大堆
到处找合适装通讯模块的地方，最好是把手套箱拆下来比较好安装，看到一个比较理想的地方就是车机下面有个平面，双面胶一粘灰常牢靠
做通讯模块供电线线径是1.5平方的国标
通讯模块供电线大概一米长完全够了，购买的尼龙网线套满意。
??????
这个是休息时间

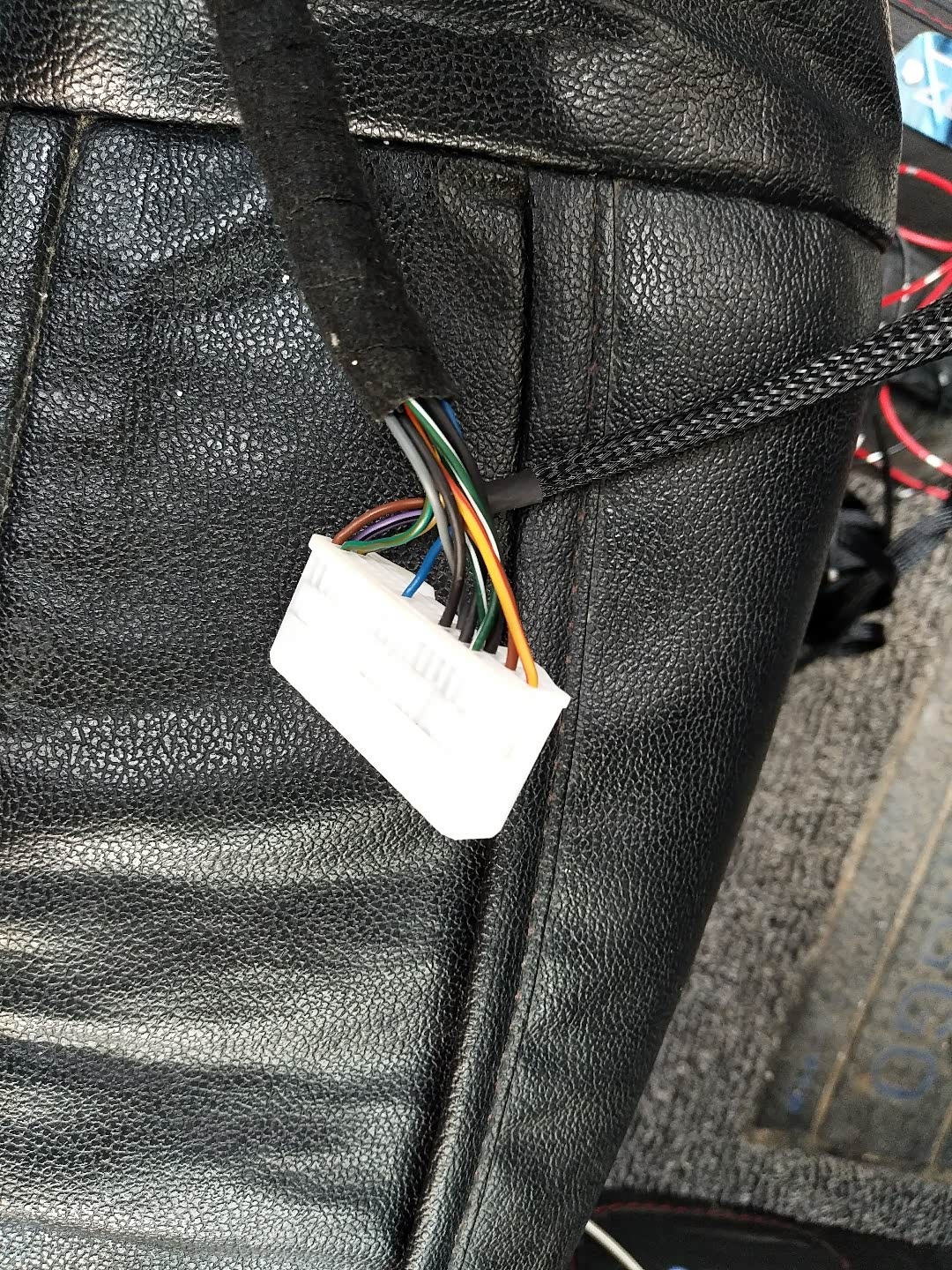

原厂通讯模块接头

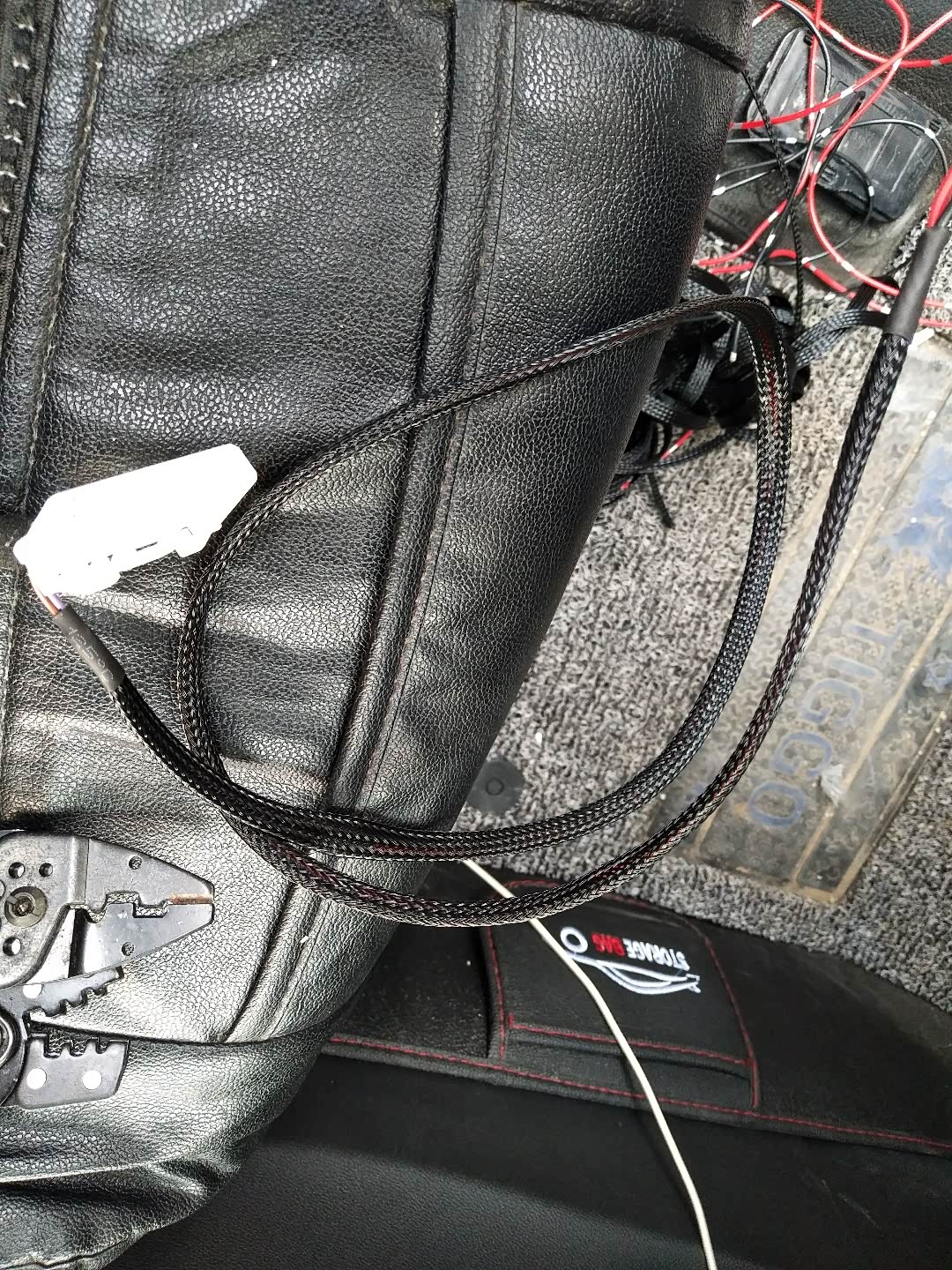

自己做的通讯模块供电线

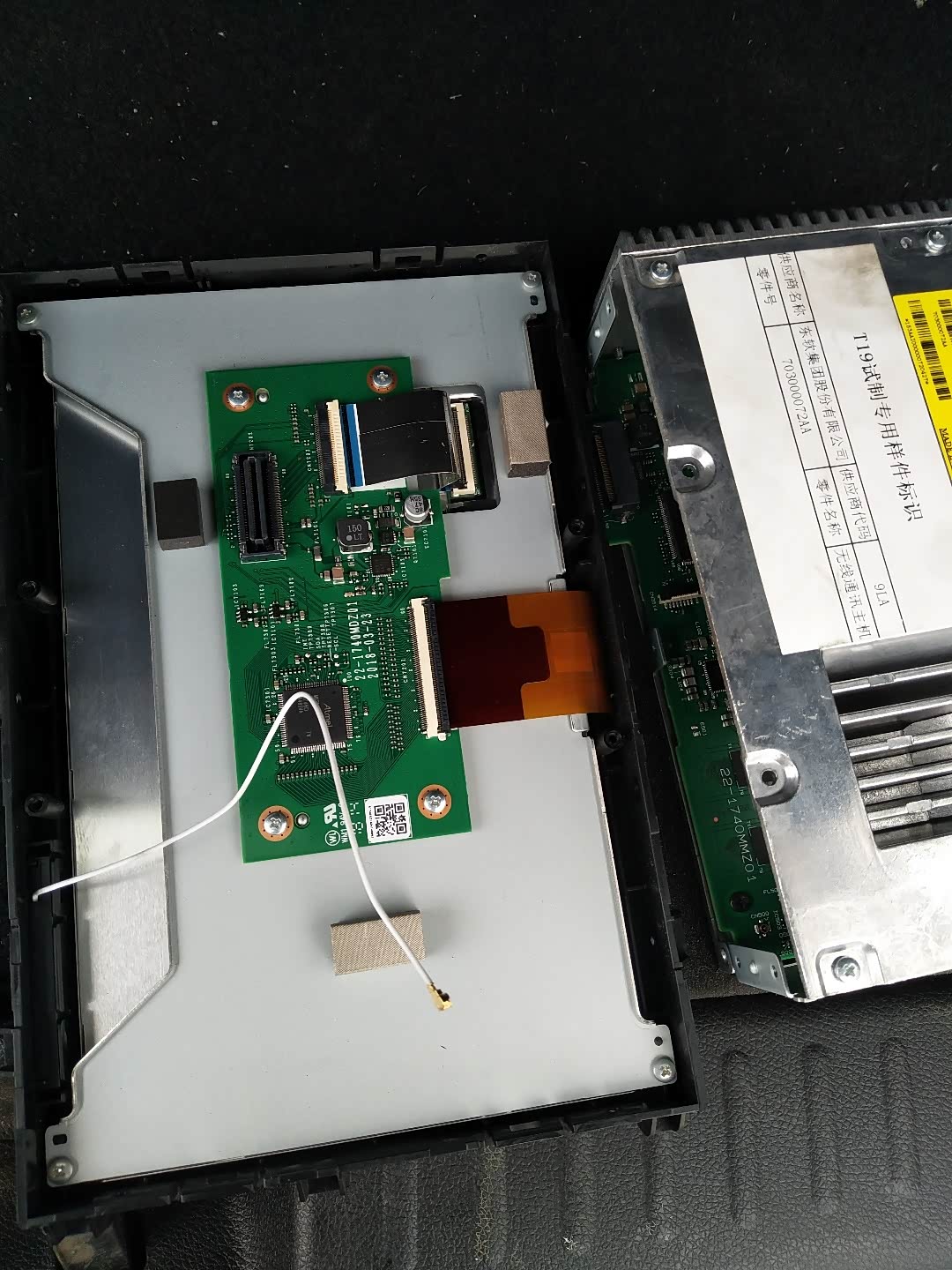

这是车机面板白色不知道是干嘛的是连接在车机主板上面的

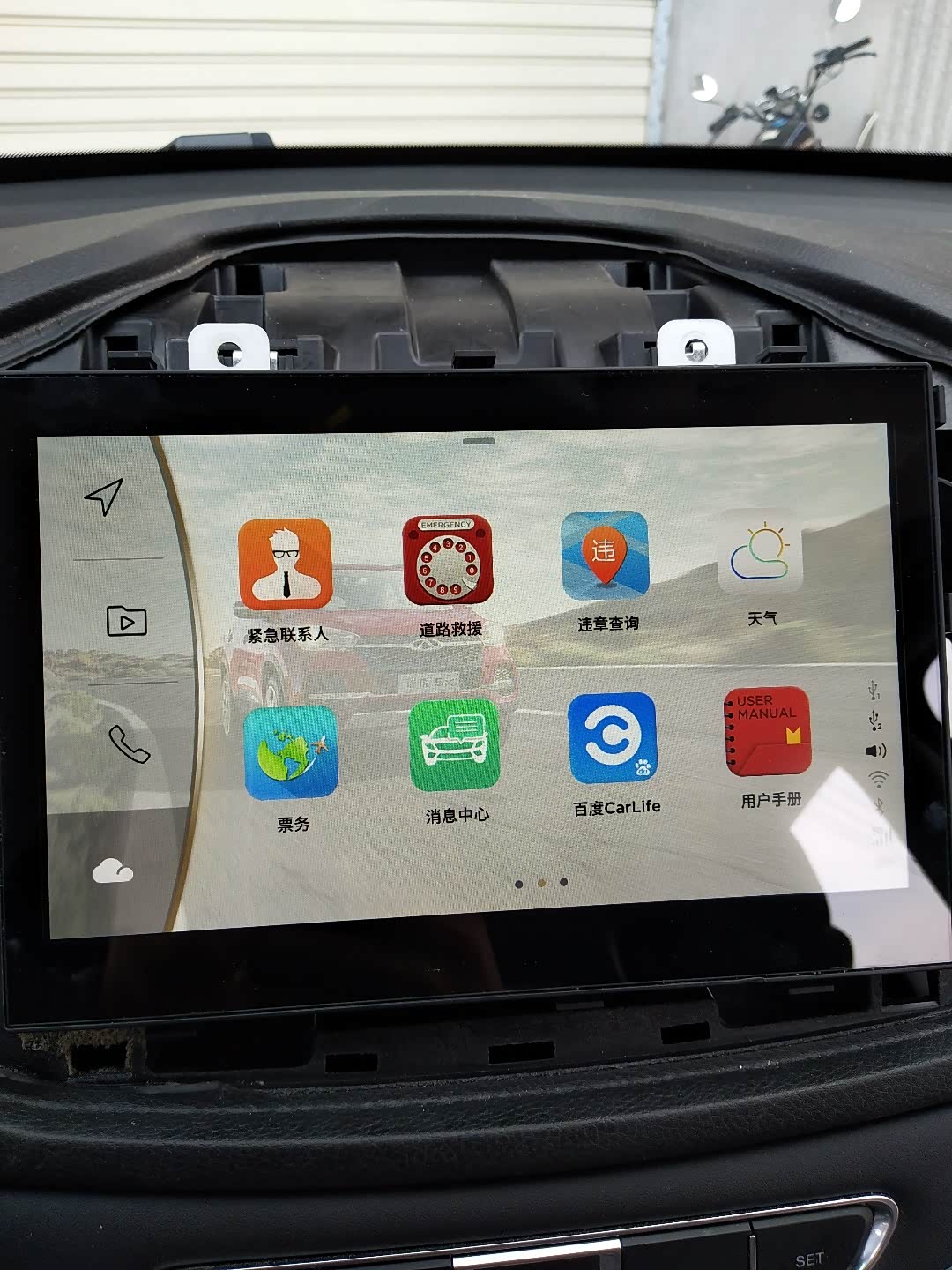

车机主界面这是5x车机

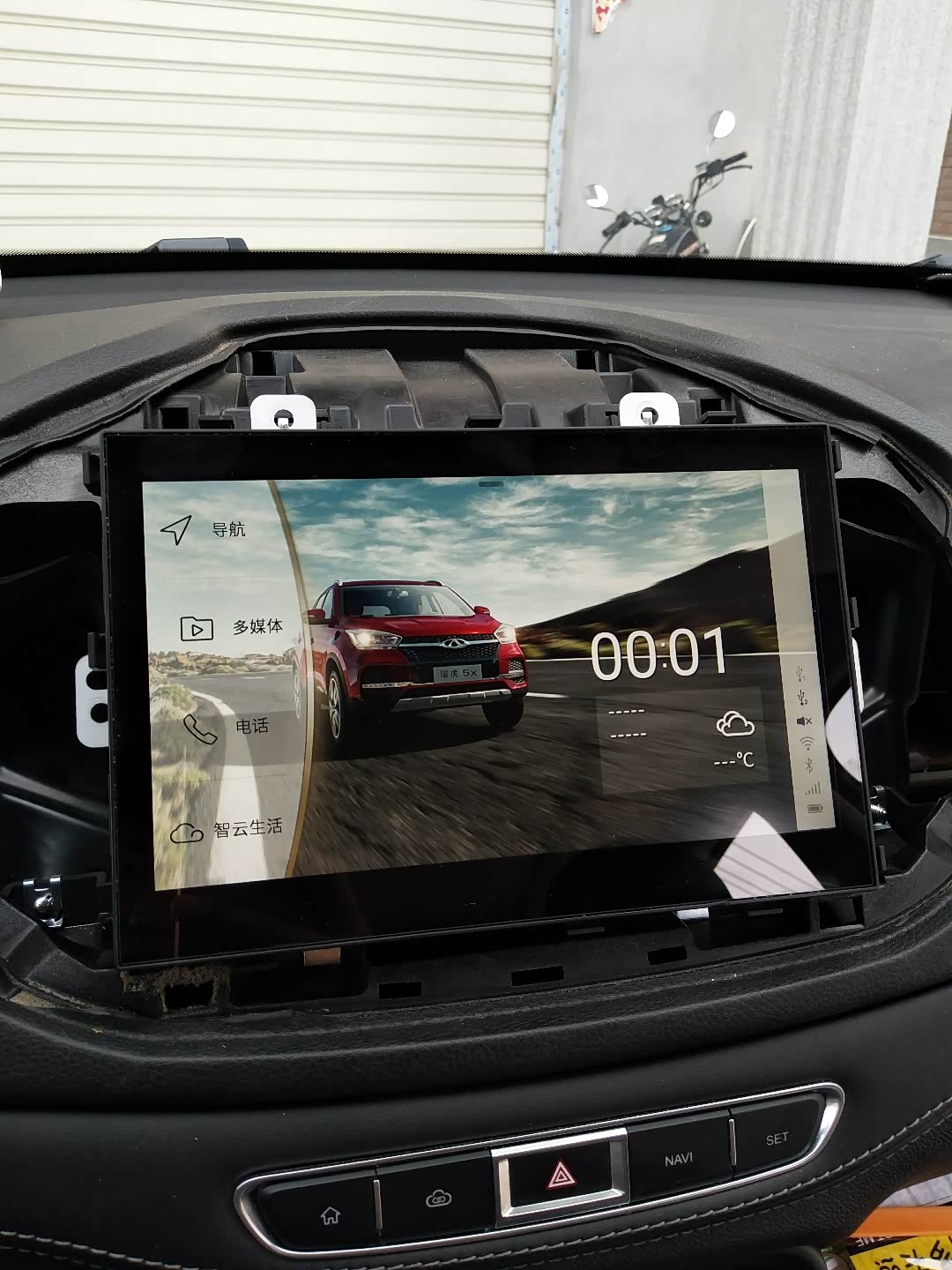

线路布置完成试机成功
这车机打开才知道比原车2.0车机强上几百倍

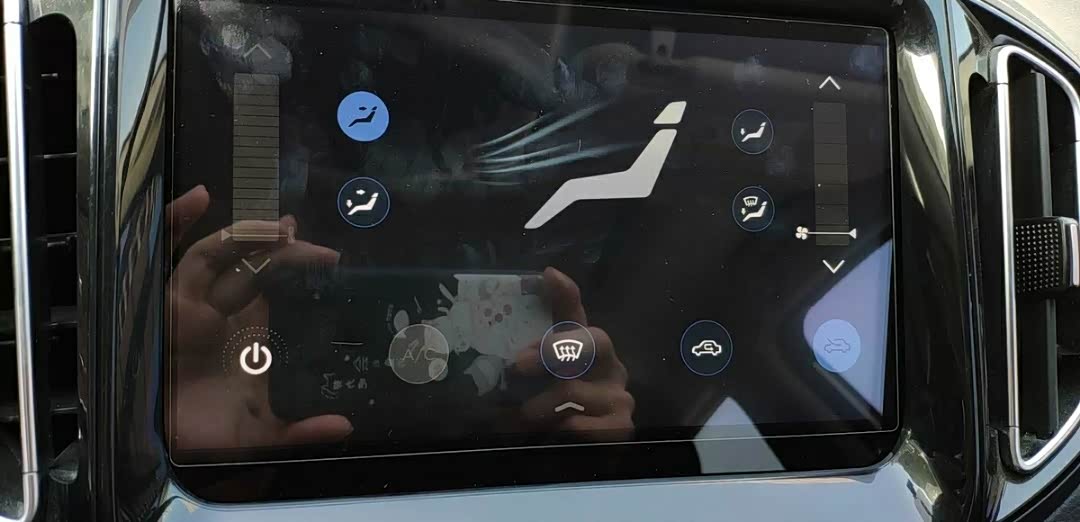

空调界面
空调界面看起上档次，支持原车所有功能，我车空调是手动的，但是装上这车机完全可以手动开启和关闭空调的麻烦。所有都可以运用语音控制，叫它开就开喊它关闭就关闭。由于通讯模块没被激活所以远程连接不上，通讯模块网络用不了，不过可以用手机开热点连接，在线音乐。有点激动有很多界面忘记拍照了。还有就是用高德导航时候仪表会有导向箭头显示。目前还有两个问题没能够解决，就是通讯模块不知道怎么激活和通讯模块连接线束的线不知道怎么接。后面会更新使用感受和车机root
