捷达VS5中控改装

以下内容仅供参考，主要内容是149车机改装152A车机。建议联系专业人士操作，过程花了三小时左右（时间包含硬件拆装和软件升级）。

大家好，我是来自陕西汉中的捷达2022款VS5自动悦享型车主。

车是2023年5月买的，然后没过几天就出2023款了，虽然是老版本，但是优惠并没有拿到多少。

话不多少，直接进去主题。
想必买了同型号的车主，多少都有相同的感觉，原车的149车机使用驾驶伴侣投屏真难用：
点火，手机连接数据线，驾驶伴侣弹出来授权，镜像模式，开始导航，手机横屏，过程繁琐。
开车过程中，有时候会要求重新授权，然后导航画面丢失。
语音误识别，导航提醒：前方有接打电话拍照，然后捷达语音助手就跳出来了。
手机不能熄屏，手机电池损耗太快。
等等原因，决定给车子升级一下。

选中控：之所以选择152A，是因为便宜的情况下，支持carplay的十寸屏。

选购渠道：小黄鱼上有很多。

关键点：149车机的数据线对应口圆：支持数据传输和充电。

2023款在点烟器附近上有两个插数据线的口

对应到152A的中控屏幕后就有两个接口。一个方口：支持充电和数据传输，一个圆口：只支持充电。

需要一根转换线，把圆口转换为方口

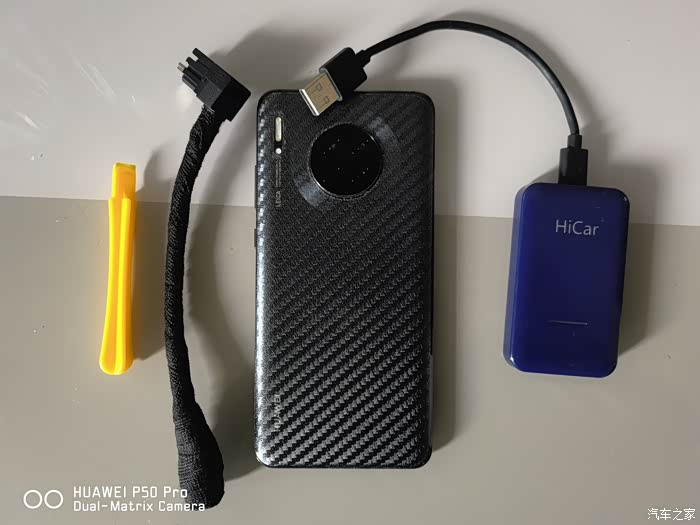

车机和转换线讲完了，开始动工了（因为是HW手机，准备了carplay转hicar的盒子）。

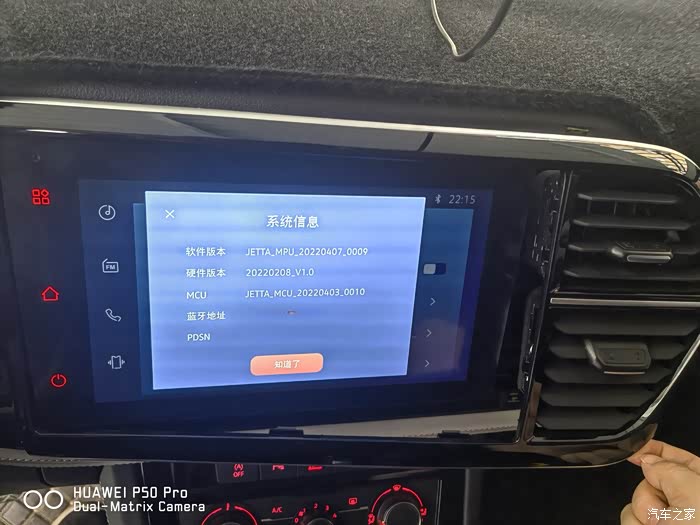

准备动手，拍个照片吧。

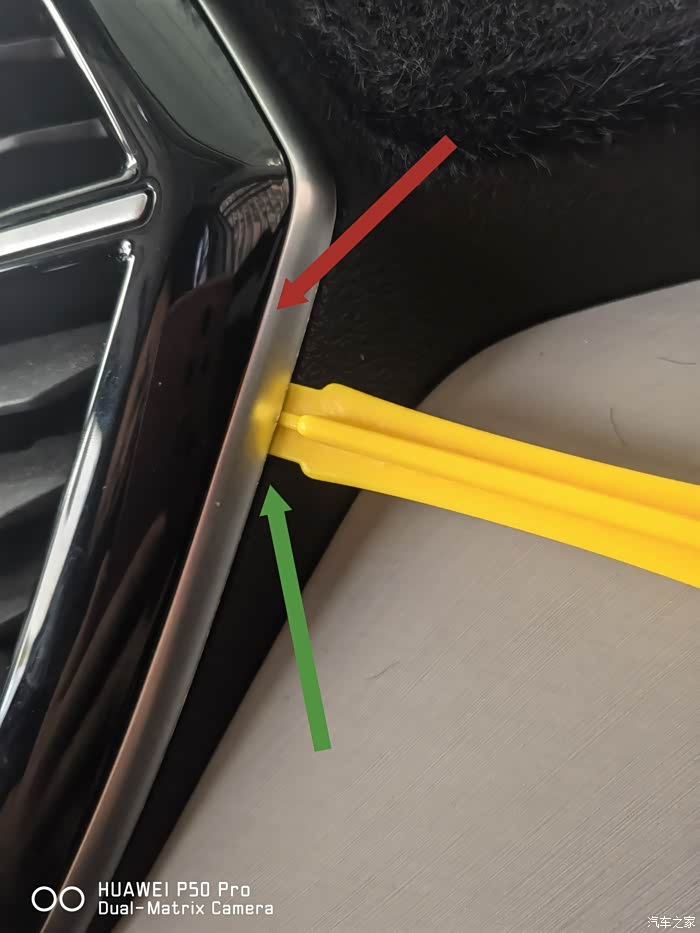

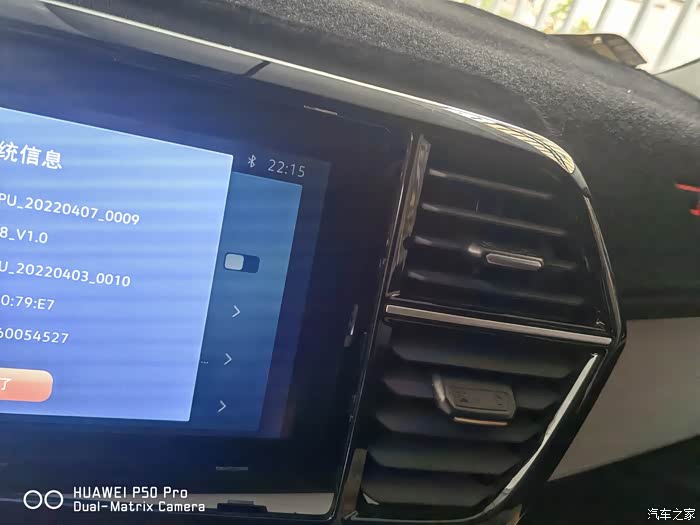

撬饰板，注意撬棒插入的位置（插入，感觉怪怪的），在银色的下边（别问我咋知道，问就是踩过坑了）

撬起一条缝，然后就上手了，大力出奇迹（建议防护一下，可能会割到手），连同空调出风口，都就下来了。

扣下饰板后，我们拆主机了。

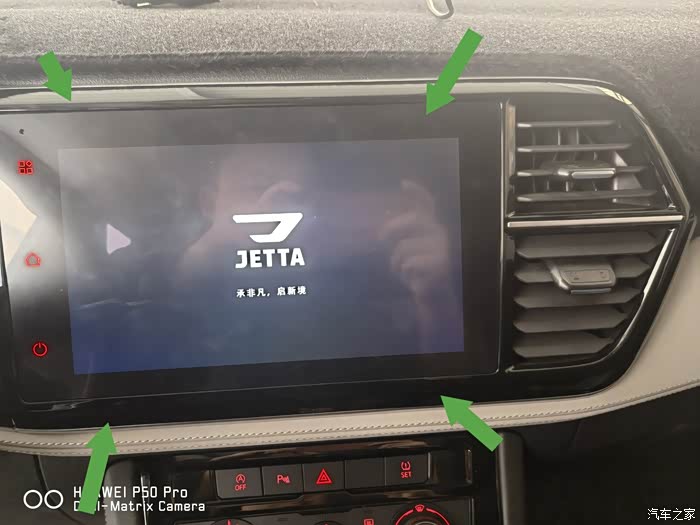

四个角，四个卡扣位置图忘记拍了：借用前边的图给示意一下。

卡扣就是这样，绿色标记位置，蓝色是波动方向，我用了一把小螺丝刀(两只手忙不过来，没有拍照，拆的动作文字说明了哈)

建议从右上角开始，建议座主驾驶位，右手把弹片向左拨动，大约5mm左右，用左手抬中控显示屏右上角的下方。
注意：在没取下来中控屏幕前，左手一直没松过（因为是一个人操作，没有拍视频）。
然后在拨左上角，弹片向右拨动5mm左右，然后就能轻微抬起中控，但还是取不下来。
继续右下角，弹片向左拨动，左下角向右拨动弹片。
每次拨动之后，左手都要稍微用力抬起，防止弹片回落再次卡住。

弹片卡扣完成后，注意中控屏主机和仪表饰板的交界处。仪表饰板有一个小缺口，中控屏幕往屏幕垂直方向拉的时候，往前风挡玻璃方向，轻抬中控屏幕下边缘，中控屏卡扣刚好仪表饰板缺口取出。

取线缆

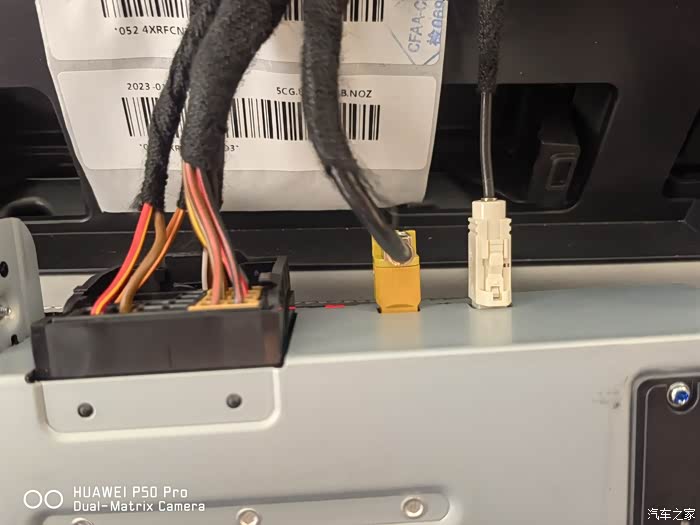

中控屏取出来是这个样子。从右往左，白色接口是收音机的，黄色的是对应插数据线的，最左边是总线束(包含车机供电，倒车影像等)

拆广播和数据线对应的线束，中间的小扣往下按，然后指甲在接头的缝隙处挤进去，把小卡钩挤错位，然后左右晃动向后拔，就能拔下来。

插总线束，抬起卡扣，线束自己就出来了，取下来就行。

装线束
原车的黄色数据线接口线和转接线接起来

然后白色广播线连接白色广播口
总线束插对应的总线束口
数据线口转接线连接152A的方型口
152A的黑色圆口闲置（后续可以升级双U充电口）

装回车机
往回装之前先验证一下功能：倒车影像，广播，声音，蓝牙，数据线接口识别等功能

调试carplay，安装hicar盒子

车机装好以后没有carplay，当时懵了。

查看系统版本:SW0101是不支持的，需要升级到SW0103才行。

升级过程又有坑等着我。感兴趣的可以评论一下，下次发。
准备好固件，进行SOC和MCU升级。

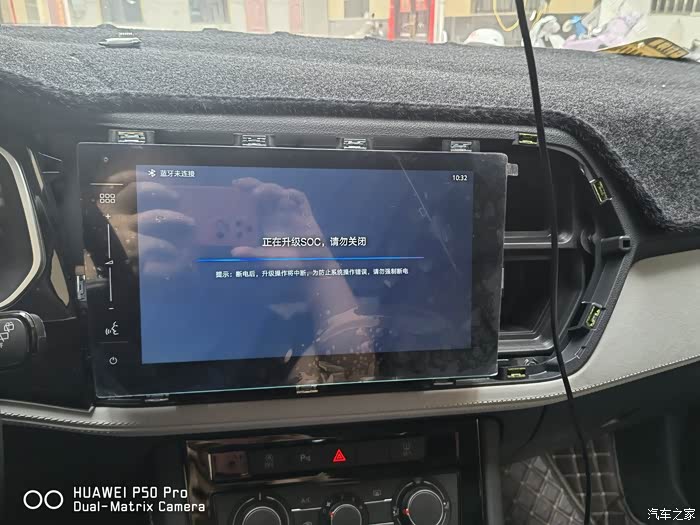

升级SOC

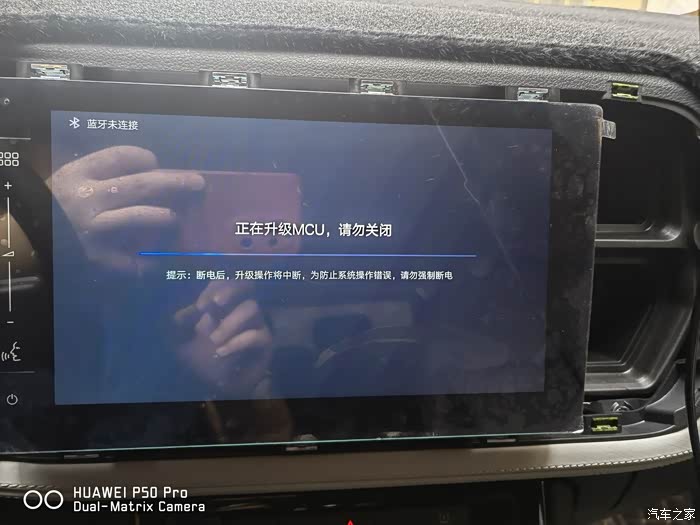

系统升级MCU

升级完成后，右下角出现了carplay图标。

连接hicar盒子(盒子插支持数据交换的数据线接口)，软件怎么连接怎么设置，盒子有说明书哈

展示一下hicar进入界面

展示一下hicar操作界面

功能都确认好了，装回中控。

装回去的时候依旧要注意和仪表饰板的缺口，轻抬装回去，四个角上的卡扣有“砰砰”声音，确认卡到位(声音很解压)。

中控屏饰板对好好位置，然后用小拳头捶卡扣位置，装到位就好了（声音很解压）。

看到此处完工了
