『智』的提升一天津智跑音响升级第二弹-原装位低音炮加四路功放

第一弹：

『智』的提升一天津智跑音响DVD直推升级喇叭四门隔音！天籁之音

---------------------------------------------------------------------------------------------------

      接上面序：

       前段时间改装了四门喇叭，用路畅DVD直推的。改了喇叭就有更高的需求，路畅DVD尽管功能拓展好，但是在音质方面和原车的CD还是有差别，功率较小，听人声完全可以但是低频上面还是差点，加上音源天生缺陷，为了精益求精，萌生了加台功放的想法。

      在论坛上看到有车友自己动手改装了原装位的低音炮，我考虑左右，正好四路功放两路推前门喇叭，两路桥接推低音炮，在思考再三后，在后备箱位置也加装了个10寸低音炮。下面介绍我的作业：

--------------------------------------------华丽的分割线----------------------------------------------

一、器材篇：

1、四路功放：

阿尔派MRX-F65：

型号名称：MRX-F65     输出声道：4/2声道

信噪比：104dBA          频率响应：5Hz-45kHz (+0/-3db) (4声道）

最大输出功率[@14.4V ]：1200W

持续功率[@14.4V 1%THD]：110Wx4 (4Ω) 160X4（2Ω)320Wx2 (桥接4Ω)

放大电路：D类

增益调节输入：0.2-4.0V （RCA 输入灵敏度）

0.5-10V  （扬声器信号输入灵敏度）

产品尺寸：W250mm(190mm)x H58mm x D230mm

1、低音炮：k牌es-104    10寸低音

10英寸单音圈低音，阻抗4欧姆，持续功率100W，灵敏度：88.3 dB,频率范围:30-1000Hz,做为KICKER入门级的低音,其低频表现结实有力,是一款性价比不错的产品,

相关参数：

最大功率        300W

额定功率        100W

灵敏度           86.3db

共振频率       34.8hz

阻抗               4 Ohm

频响范围     30-1000hz

喇叭直径：   27CM

安装深度：   12CM

-----------------------------------------------------------分割线---------------------------------------

二、作业改装过程：

      写在前面的话：这次还是去的蓝海汽配城-天津车饰杰音响改装找的阿杰，低音也是在那里买的，他家是专做K牌豪客MST和彩虹的，价格也优惠了好多，基本上属于半卖半送，在这里感谢一下廖老板和安装的几个小兄弟，一边把我按喇叭一边教我一些知识，耐心指导讲解，中间也学会了不少。期间智跑群里的太阳兄弟看到我作业专程驱车几十公里跑到这里安装喇叭做隔音，满意而归。最后完成后仔细调音，把音响效果发挥到了极致，真心不错。等过一段时间继续去那里升级主机。

 -------------------------------------------------------------------------------------------------------

第一步先做尾箱倒模.

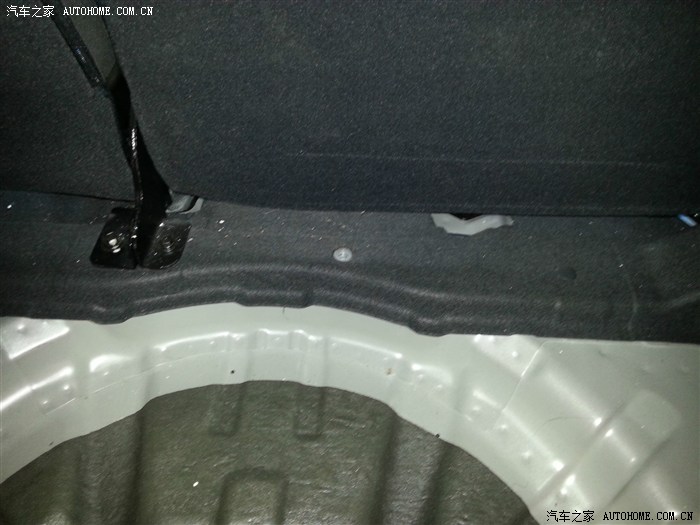

先拆除后备箱备胎，一步步拆下右面塑料内饰

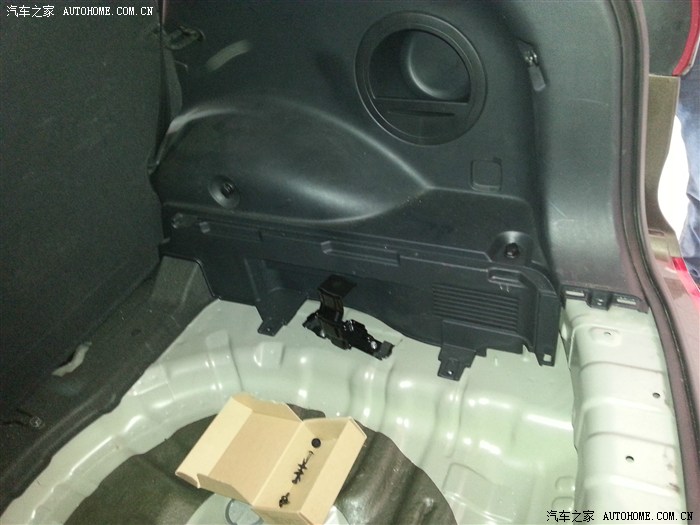

拆下来了。里面原装位有一块塑料板，这里是简配的后备箱原装位低音，也有车友从韩国代购回来了，不过原装的低音纸盆喇叭，根本没啥效果，考虑效果的原因直接做的尾箱倒模，提升他的效果。


就是这个，一个塑料板

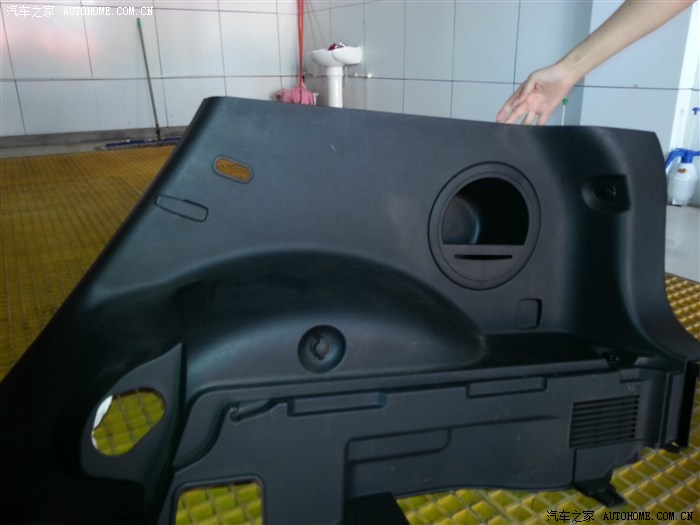

拆下后看看右后内饰板的前后，还有一成隔音棉，原装尾音的位置给简配成了个不伦不类的储物盒

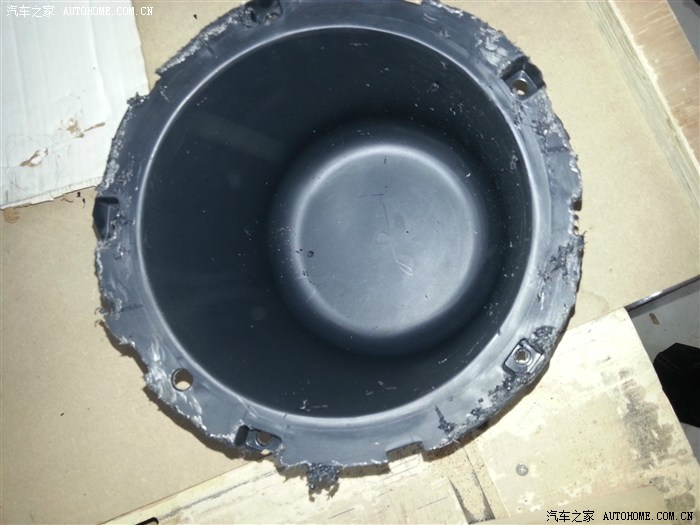

现在把塑料盒锯掉，留出位置安装10寸低音。

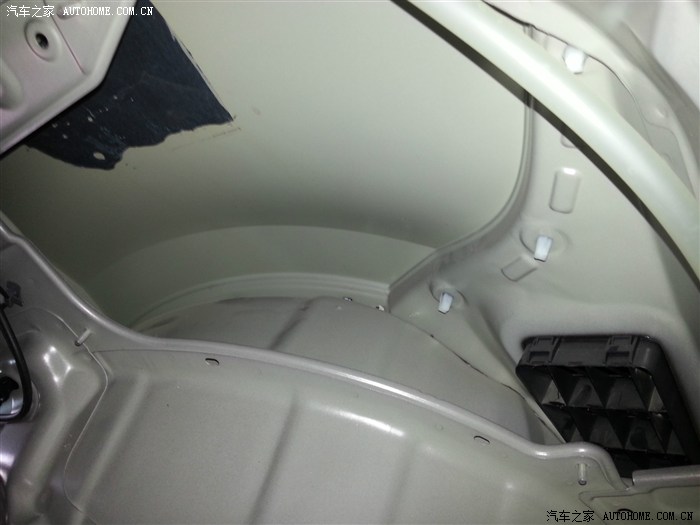

然后我们看看原装位的空间。

原装位的空间可以 ，也可以安装下10寸的低音，发挥好的低音单元的效果，要有一个密封的箱体，我们需要自己动手，做个箱体，然后隔音止震，低音太震撼了，止震一定要做好。做好了之后我现在还不敢开太大，还有共振，没办法太强悍了，只好开小点低音。

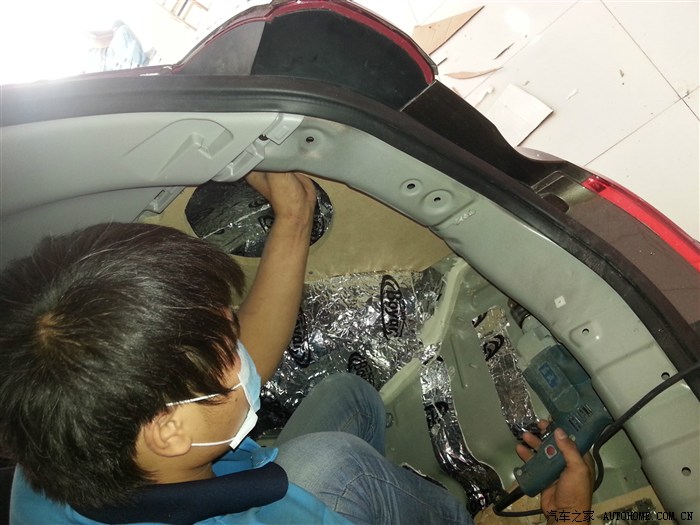

开始做隔音止震。

然后做尾箱低音的 密封板，密封在上面，形成一个空音箱~~~~

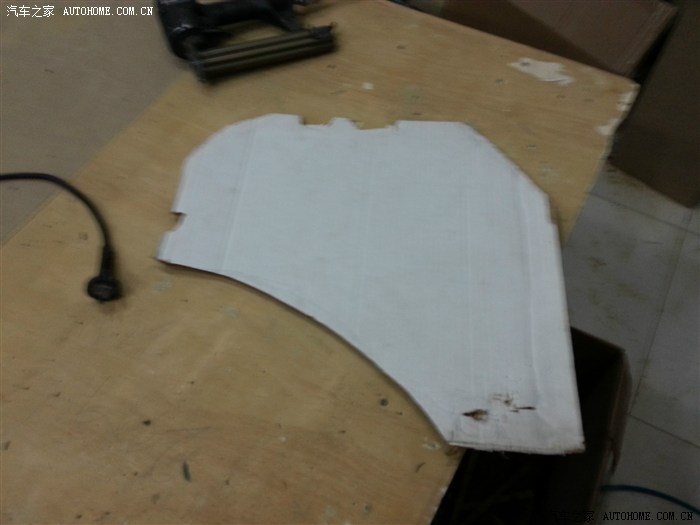

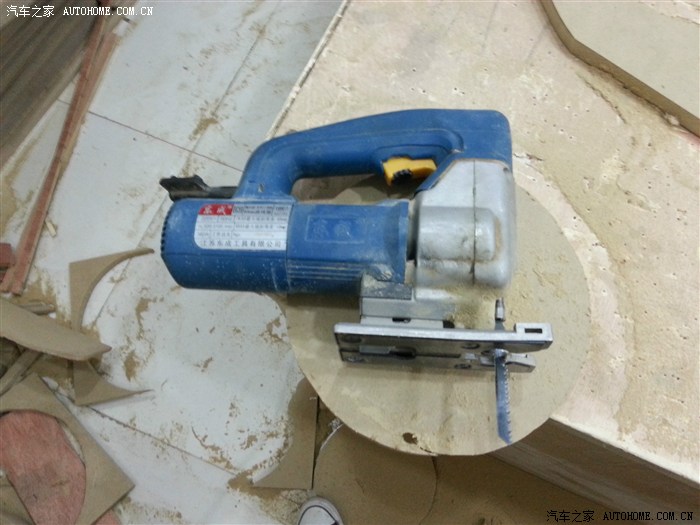

用硬纸壳先绘制好形状，然后用密度板按形状裁剪出来，经过多次修理，最后能安装在尾箱位置。

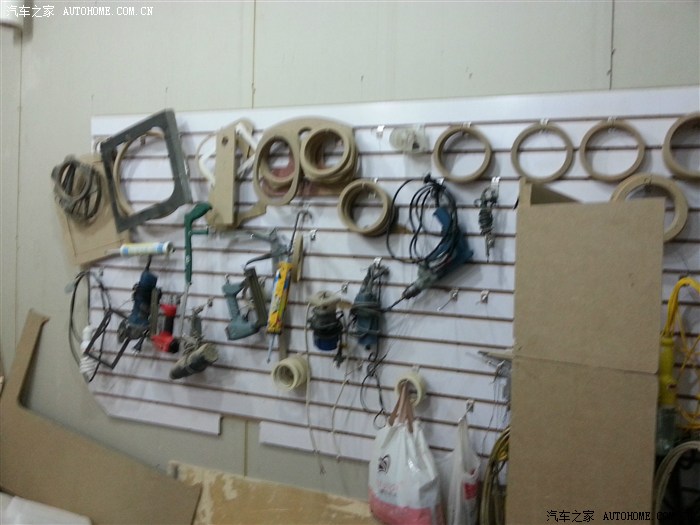

顺便发一下专业音像店，必须有一个木工，没木工干不了音响改装，需要专业的倒模和工具。

过程不一一累赘，这也是商业机密，来看看最终效果。

然后把低音放上去，测试一下安装上去合适不，没问题把喇叭拆下来把线甩好，留着低音炮一会装。

然后开始做功放的安装，准备安在主驾驶下面，先把主驾驶作业拆下来。把功放预先设定一个位置，准备接线，接线都是跟着原车线束走的，分别需要走到中控借4个音频头，1个电源线和四门喇叭线。

座椅拆下来，

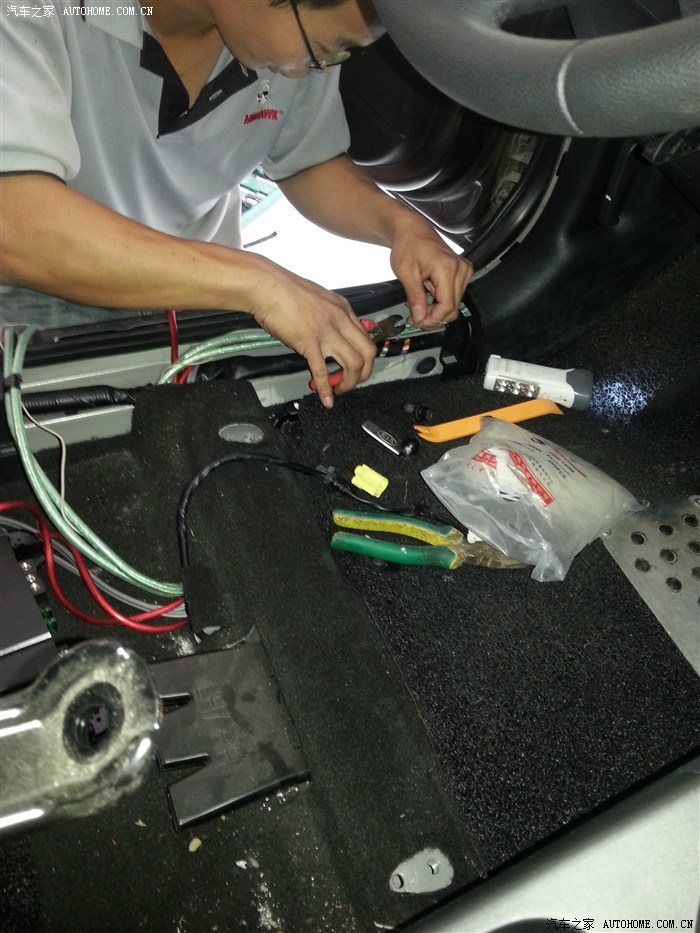

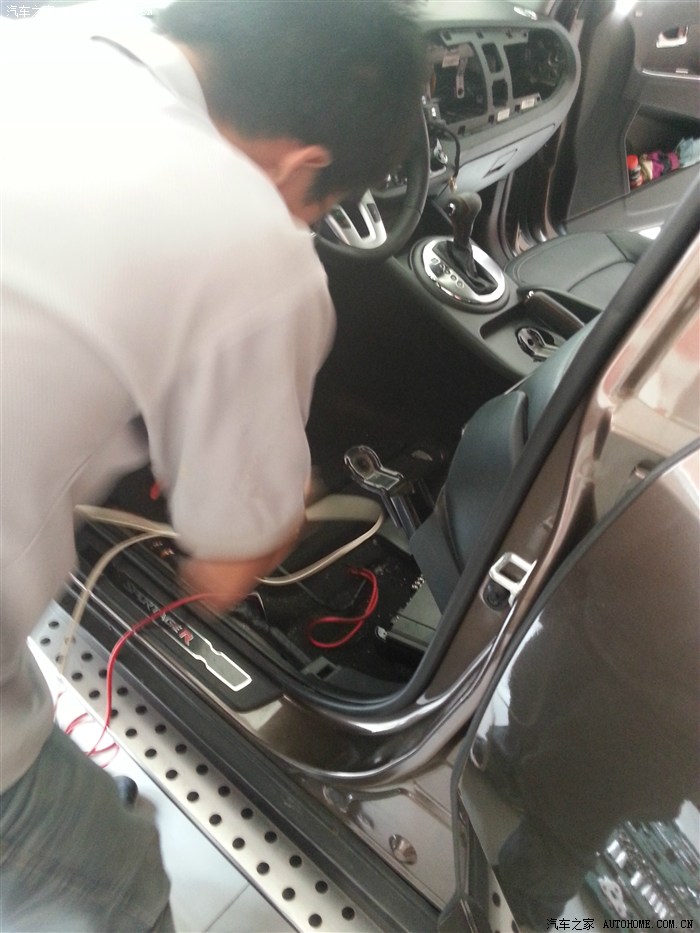

正在接线。。都从门板内实里走 ，很规矩。

MB的音频头，没听过。。。说是效果好~~~

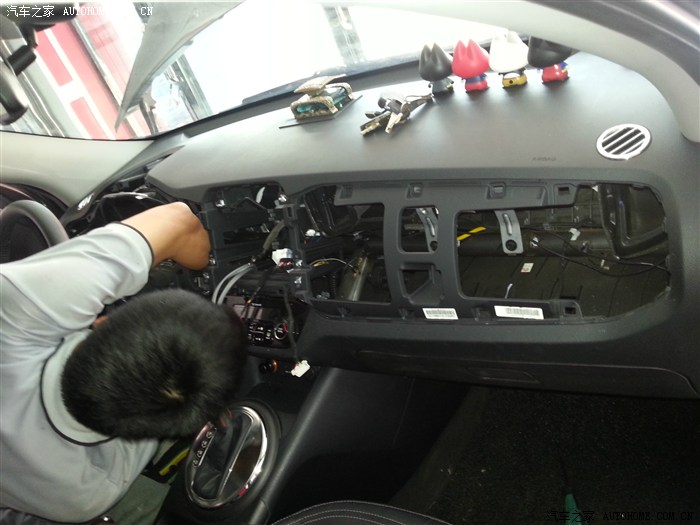

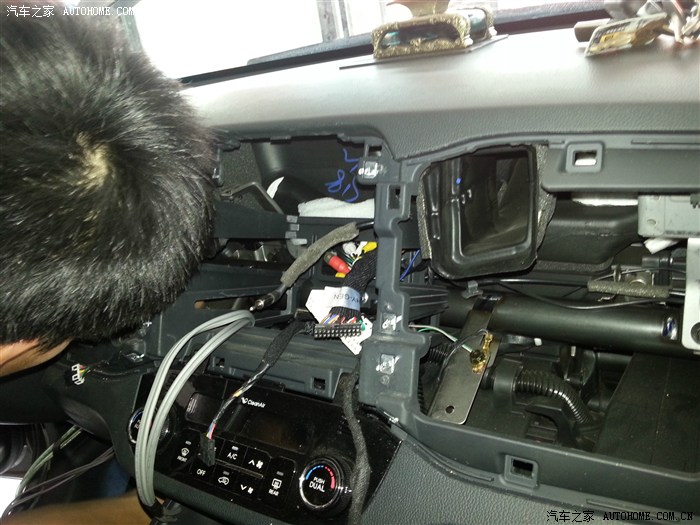

拆下中控，走线到中控，接音频线和信号线

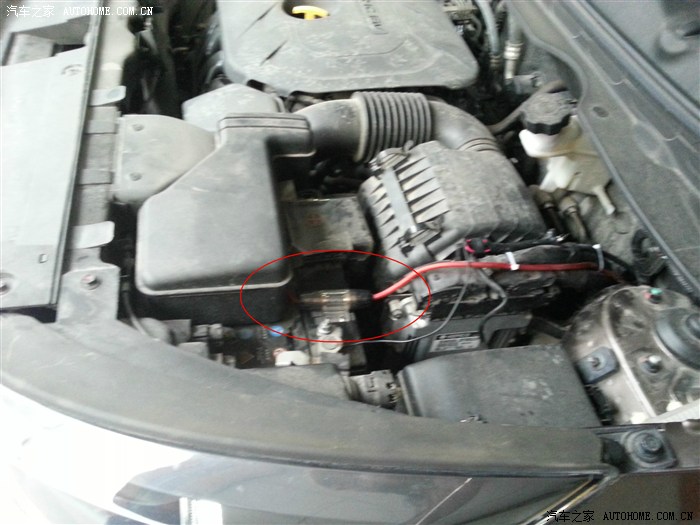

电源线接在电池盒正极，负极搭铁即可~~~电源线必须自己加一个单独保险，下图中红圈显示

给保险一个特写，

接完了把音频线、开机信号线和电源线引过来接功放上。

然后拔线整理下，脚垫做下修正。。。看看效果。干活是不是很规矩。

这个中控喇叭线、及音频线走向图

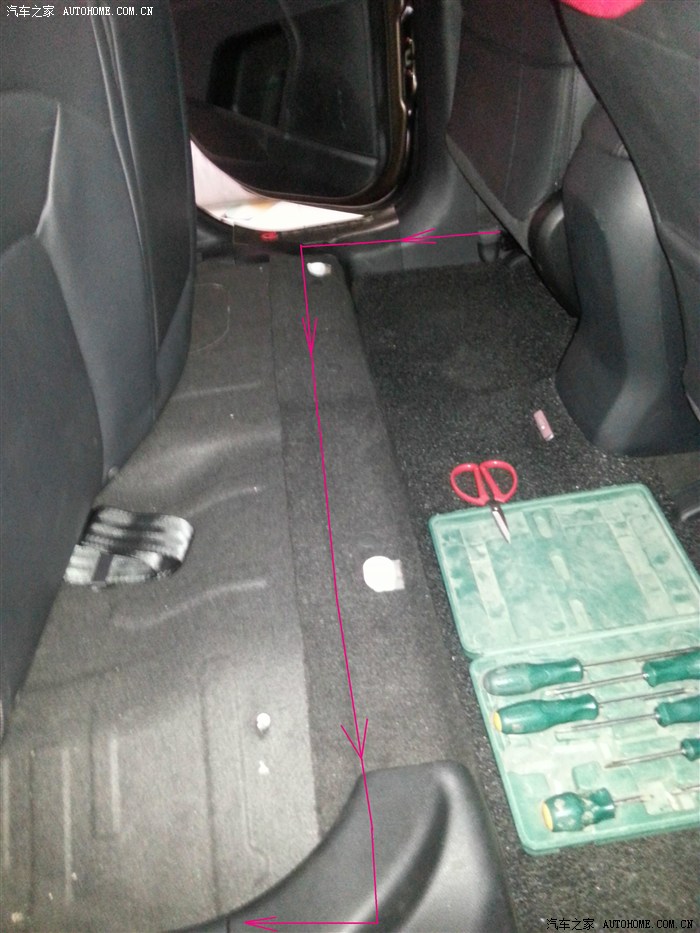

功放接后门低音炮走线图

拆下中控台，拆下DVD      音频线接DVD的音频输出~~~！！

，从后门角度看 是不是看不到~~

在这里呢，

给个特写，这样后排可以进行挑音

功放接线完毕，组后把后面的低音装上~~~中控恢复（很简单怎么拆下来就怎么装）

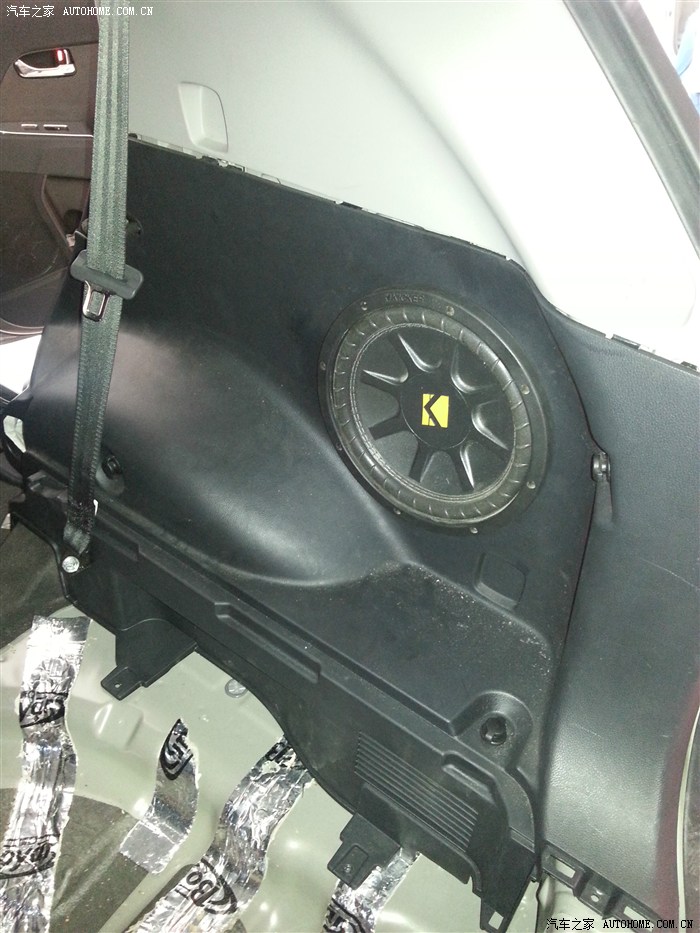

看看完成后的尾箱低音单元

是不是好大~~来个小图看看

黑色的喇叭和智跑的内饰还挺搭，K牌的低音不用说了非常给力。这样就显得小一点了。

-------------------------作业完成，是不是很漂亮呢 原装低音----------------------------------------

       不说了，音响发烧无止境，四门喇叭加功放后备箱低音加隔音这套全下来7000了。效果对我来说足够了。不过以后还有升级空间，加装主机和功放，慢慢来吧~~~

       谢谢观赏~~~~最后一句话 音响无止境，别追求发烧友的感觉。智跑原车音响太烂了，更新一下蛮好~通过这次改装认识了两个好店家，一个淘宝上卖喇叭的一个天津搞音响改装隔音的车饰杰有兴趣的可以私信我。不放在上面了~~~

                 打完收工！！！！！！！！！！！！！！！！！！！！！！！

        最终效果：高音清澈，中低音浑厚有力~~~~能感觉到各种音乐的细节包括伴奏中的萨克斯/鼓/钢琴/等等细微的声音。。加了功放后音响开到20 就已经声音和原来的25以上。在车上开30声音放个DJ类的歌曲，震的心脏都受不了~~

        最后说下原装位的低音效果。我加的10寸低音效果在后排可以明显的感觉到，由于位置的特殊性。主驾驶位置感受后尾箱的低音炮效果不猛烈，而副驾驶及后排两座都可以感受到。由于低音炮及位置的特殊性，声音不敢开太大，原位置的钢板比较薄，开效果太大的话能感觉到一点共振。先天缺陷没办法，最好的音效肯定是加额外箱体，但是占空间，原装位节省空间美观但效果不如加箱体，鱼和熊掌不能兼得。

请君自行选择~~~
