热 睿翼天热乱报警,如何解决?(三)取电线短接保险盒,搞定!
为何选择短接保险盒
对于睿翼天热乱报警的原因以及几种解决方案,之前的帖子里已经讨论过了:
按照之前的分析,除根的解决办法是:
拆开门锁找到闭锁开关检测触电进行打磨,保证车门传感器接触良好。
但是拆装车门太麻烦了,
所以我这个懒蛋,选择了【用取电线短接保险盒】
之前在淘宝买了一根取电线之后,一直没有报警,就没管。
然后今天下午睡觉的时候,又乱报警了,下决心这就把他搞好。
吃过晚饭,说干就干,开始动手!
拆开门锁找到闭锁开关检测触电进行打磨,保证车门传感器接触良好。
但是拆装车门太麻烦了,
所以我这个懒蛋,选择了【用取电线短接保险盒】
之前在淘宝买了一根取电线之后,一直没有报警,就没管。
然后今天下午睡觉的时候,又乱报警了,下决心这就把他搞好。
吃过晚饭,说干就干,开始动手!
操作方法及电路原理
【操作方法】:
将发动机舱保险盒内27(喇叭)正极和46(GLOW)接口,用连接线短接;
【电路原理】:
46(GLOW)接口貌似是为柴油车型预留的“预热塞”接口,内部连接的是一个延时断电继电器,因此,把27(喇叭)接口的正极与46接口连接后,相当于是用”预热塞“的电路为喇叭供电。
将发动机舱保险盒内27(喇叭)正极和46(GLOW)接口,用连接线短接;
【电路原理】:
46(GLOW)接口貌似是为柴油车型预留的“预热塞”接口,内部连接的是一个延时断电继电器,因此,把27(喇叭)接口的正极与46接口连接后,相当于是用”预热塞“的电路为喇叭供电。

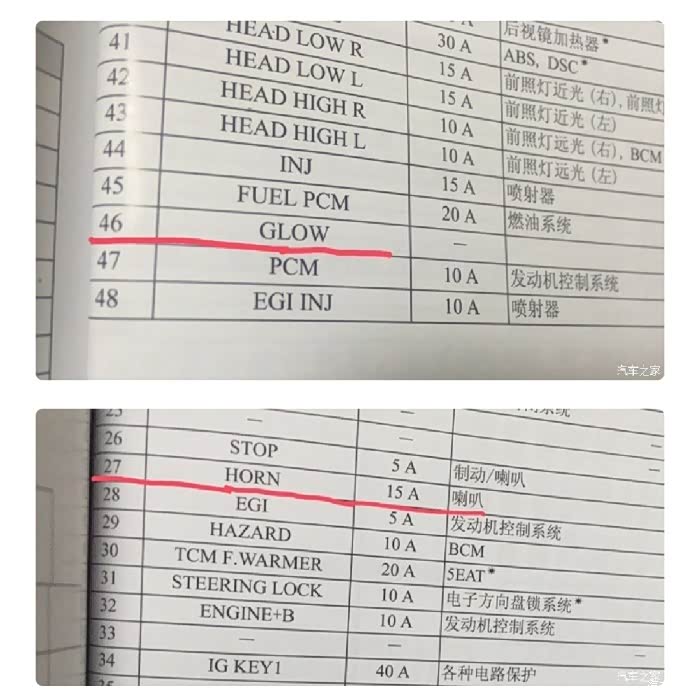

说明书(机舱保险盒内各个保险丝接口的名字)
【预期效果】:
车子启动瞬间,预热塞电路通电,喇叭电路也通电,熄火后,预热塞继电器延时数秒钟后会自动断电,
以后就算再报警,喇叭也不会响了,只会闪灯。
【优缺点】:
听论坛里一位老哥说,睿翼的原厂报警器在车被刮到或撞到的时候,都不会响,要门被异常打开之后才会响,比如车窗被砸、锁车后从里面拔开门锁开关,才会响!
因此这样改装,几乎不会影响车子在日常使用过程中的正常功能,也不影响电瓶寿命!
而且成本极低!
贼便宜!
唯一的缺点是熄火后喇叭不响,万一有人被困车内了没法按喇叭报警
车子启动瞬间,预热塞电路通电,喇叭电路也通电,熄火后,预热塞继电器延时数秒钟后会自动断电,
以后就算再报警,喇叭也不会响了,只会闪灯。
【优缺点】:
听论坛里一位老哥说,睿翼的原厂报警器在车被刮到或撞到的时候,都不会响,要门被异常打开之后才会响,比如车窗被砸、锁车后从里面拔开门锁开关,才会响!
因此这样改装,几乎不会影响车子在日常使用过程中的正常功能,也不影响电瓶寿命!
而且成本极低!
贼便宜!
唯一的缺点是熄火后喇叭不响,万一有人被困车内了没法按喇叭报警
取电线

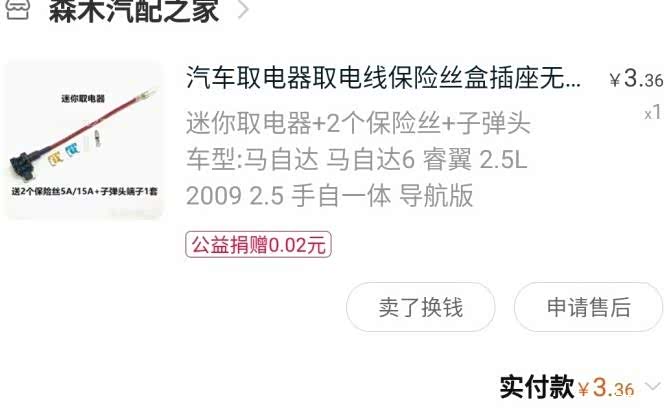

取电线(迷你款)如下:
3.36包邮

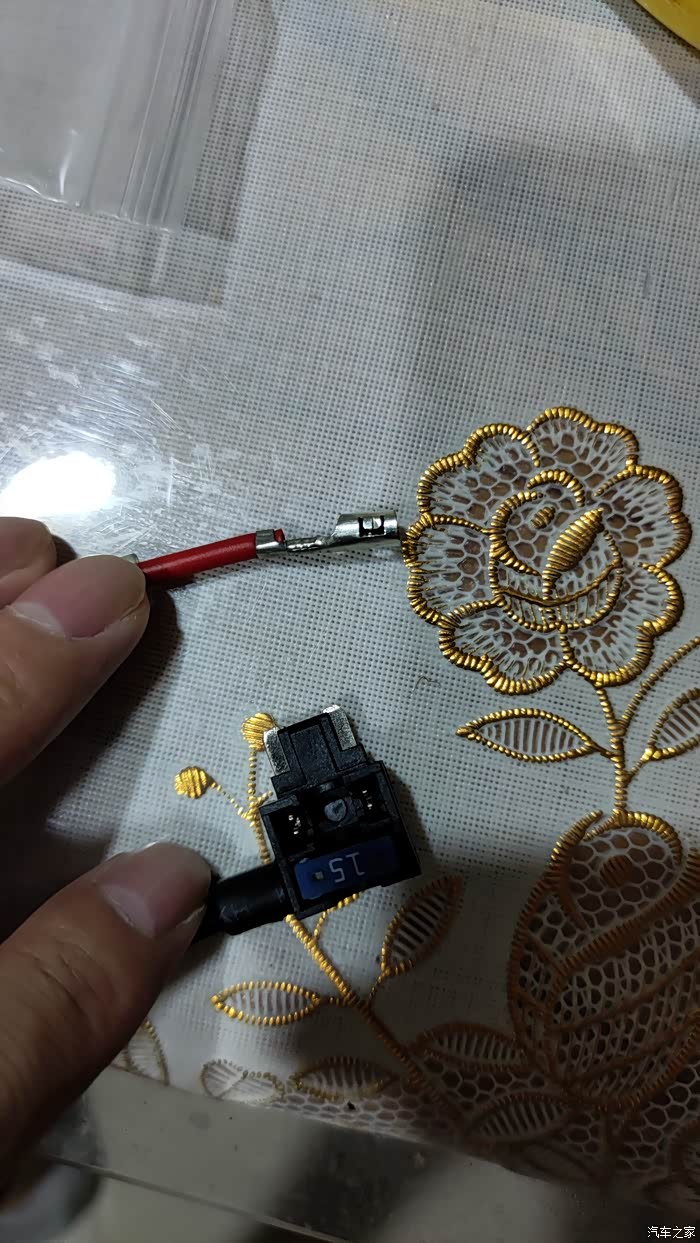

保险丝的插法(插一个)

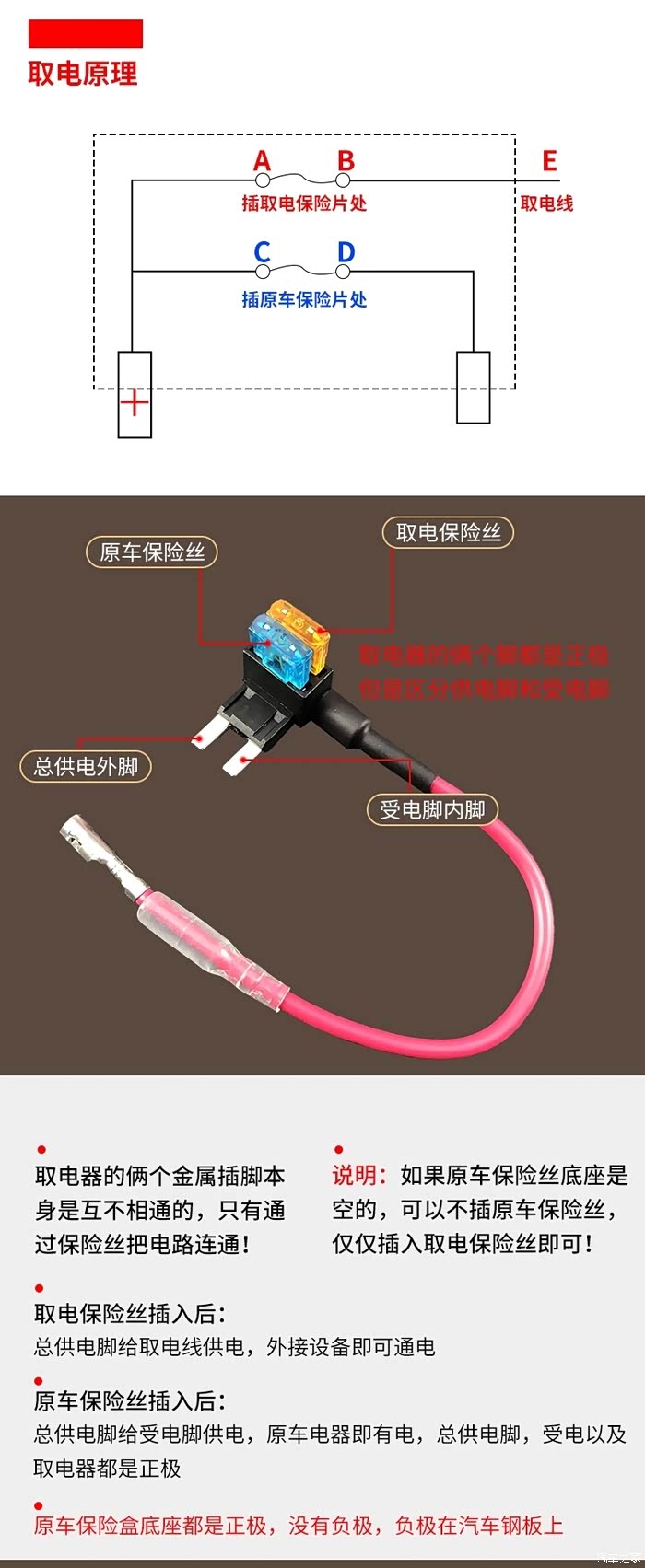

商家的使用说明
按照商家的使用说明,取电器上可以插两个保险片,一个”原车保险片“,一个”取电保险片“,其中”原车保险片“是连接【原车保险丝接口正负极】的,”取电保险片“是连外接电路的;
我们现在要的是把【原车保险丝接口正负极】断开,然后从其他地方供电,
因此”原车保险片“插槽上面不能插保险丝,只在”取电保险片“插槽上插个15A的保险丝即可。
我们现在要的是把【原车保险丝接口正负极】断开,然后从其他地方供电,
因此”原车保险片“插槽上面不能插保险丝,只在”取电保险片“插槽上插个15A的保险丝即可。

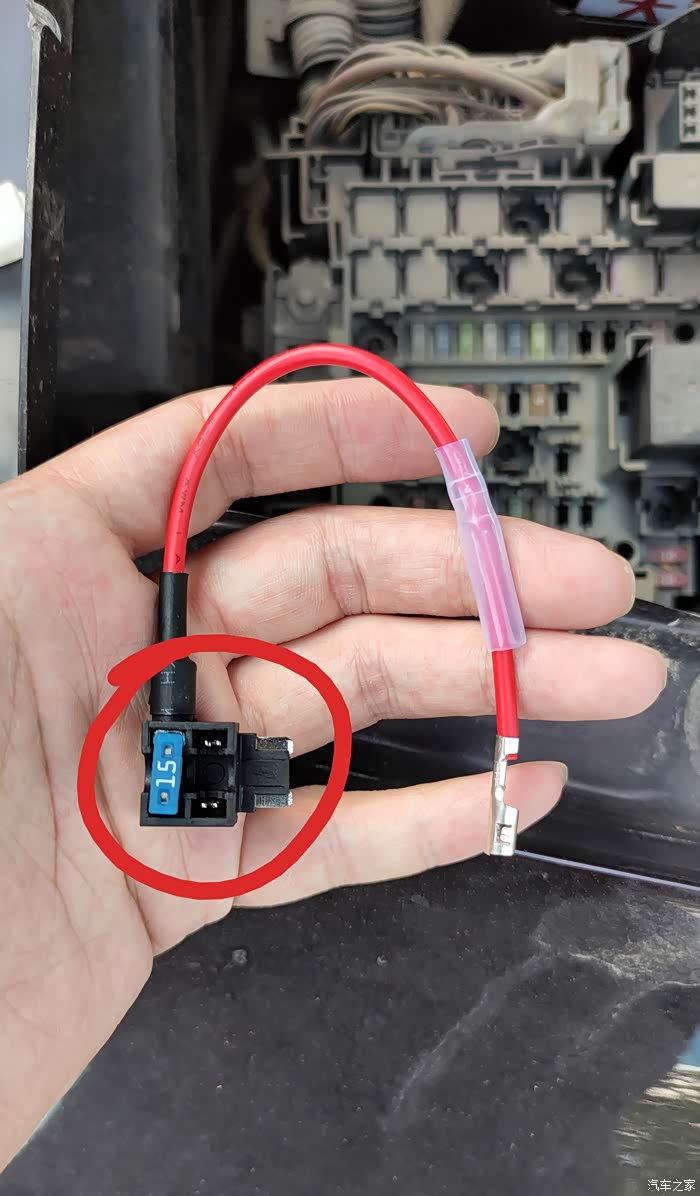

只插一个保险丝,注意保险丝的位置,不要插错槽!
这里一定要注意!
保险丝不要插错槽!
保险丝不要插错槽!
保险丝不要插错槽!
保险丝不要插错槽!
保险丝不要插错槽!
保险丝不要插错槽!
注意保险丝的位置,不要插错槽!
装车之后保险丝应该在取电线接头的【上侧槽位】内!

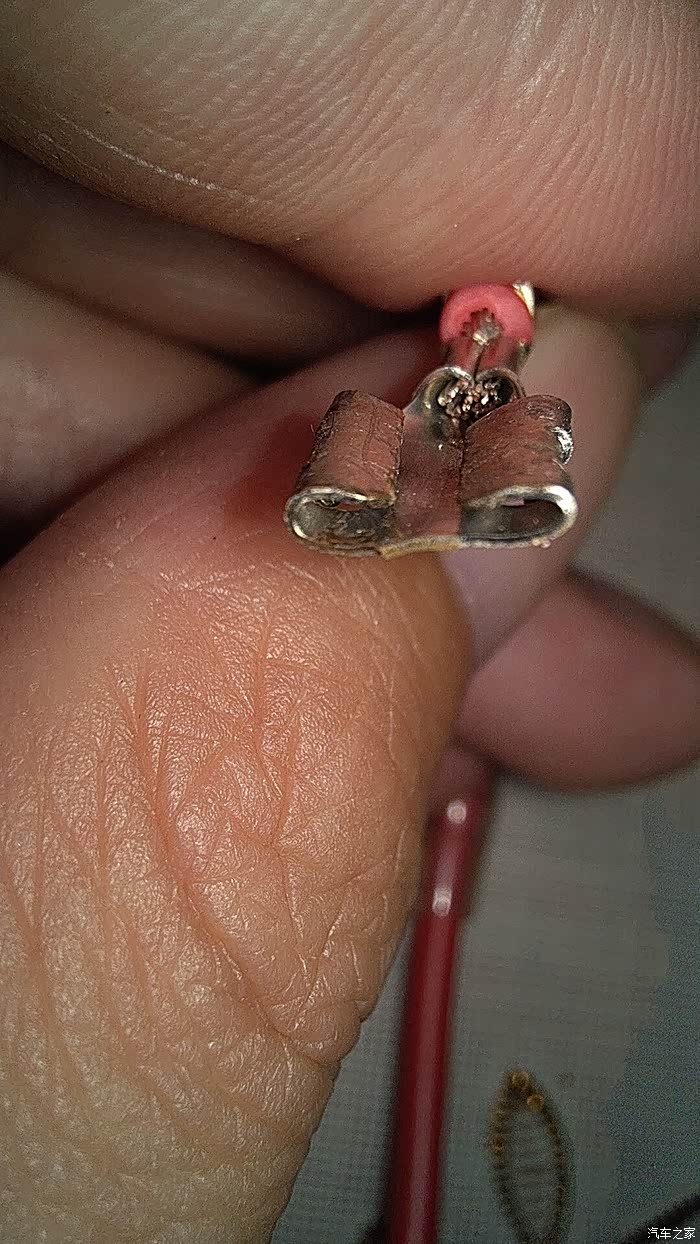

圆筒形接头的处理(夹扁)

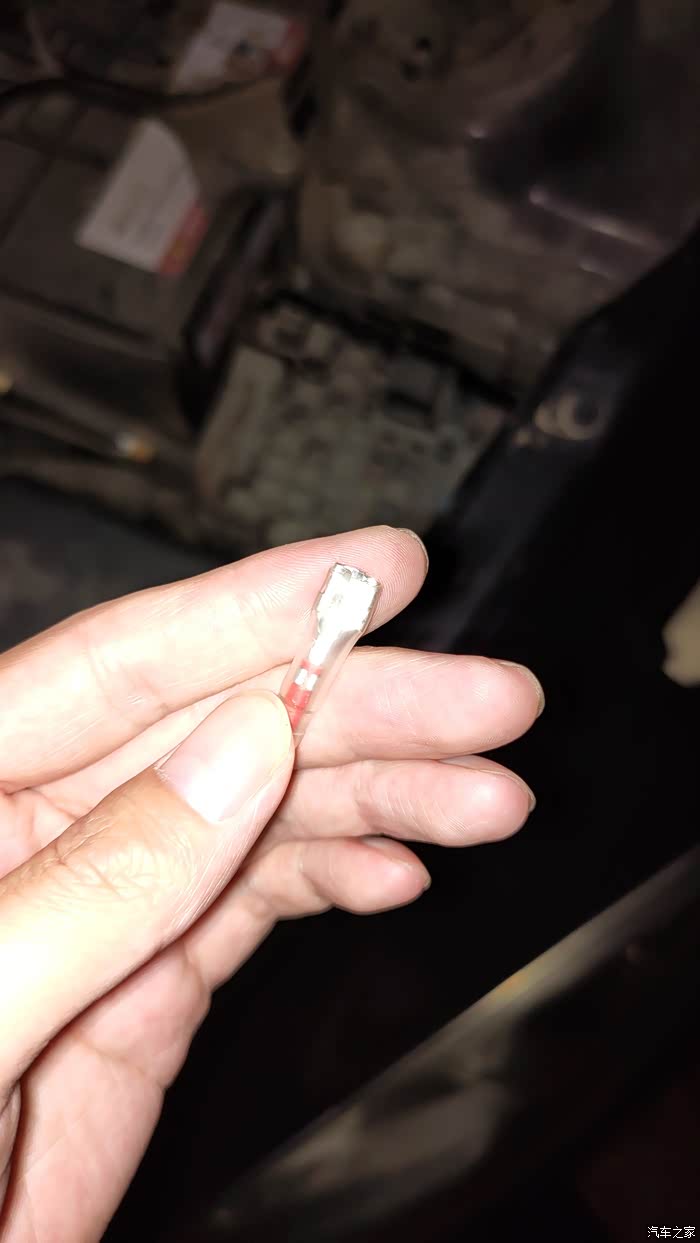

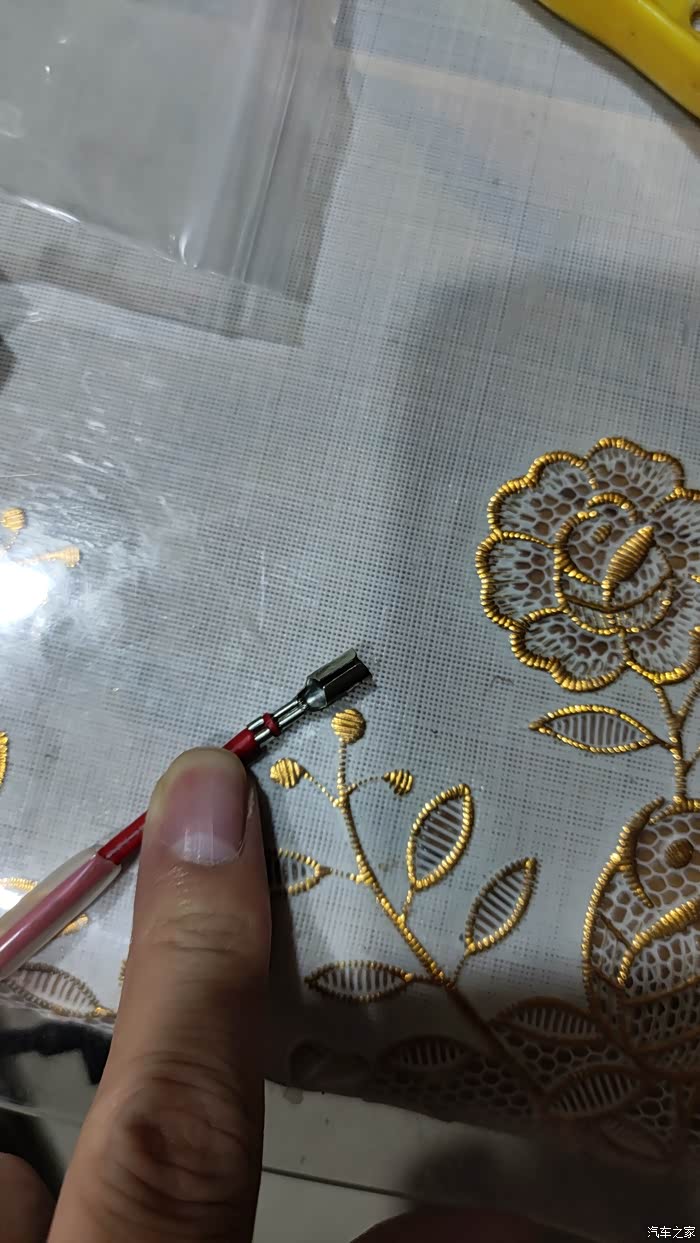

圆筒形公接头
需要把这个接头夹扁
取电线的接头是圆筒形的,而保险盒里的插片是6.3mm的,
因此需要按照对应6.3mm插簧的规格,把取电线接头夹扁。
(嫌麻烦的,也可以直接去淘宝买个6.3mm插簧,替换掉取电线的圆形接头)

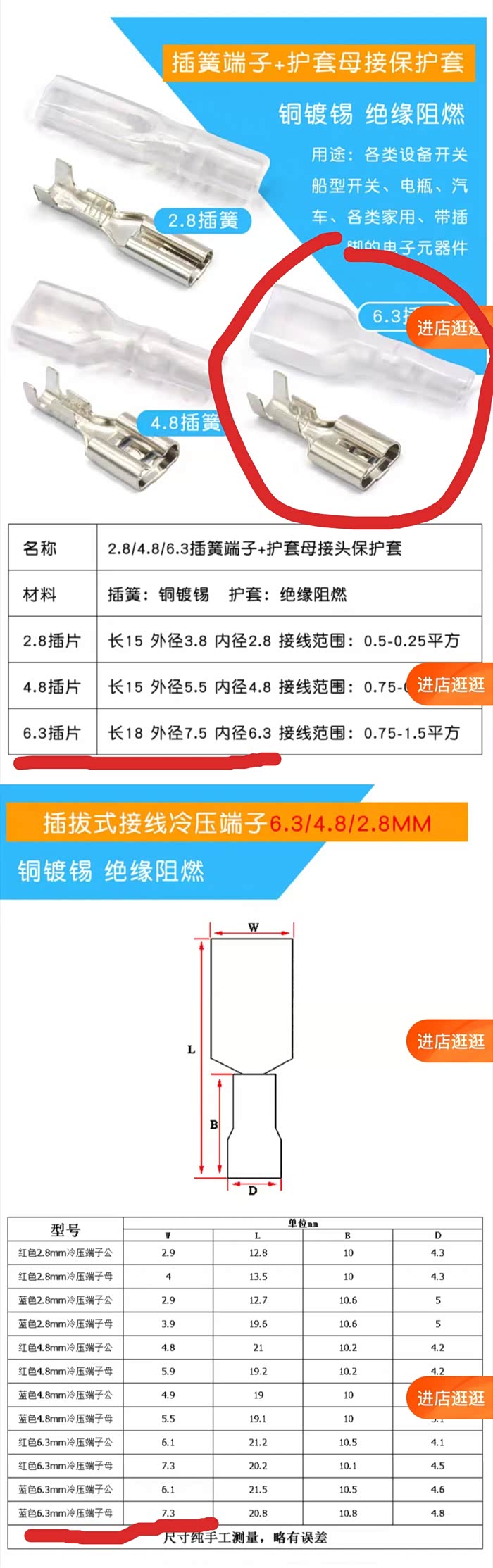

插簧规格

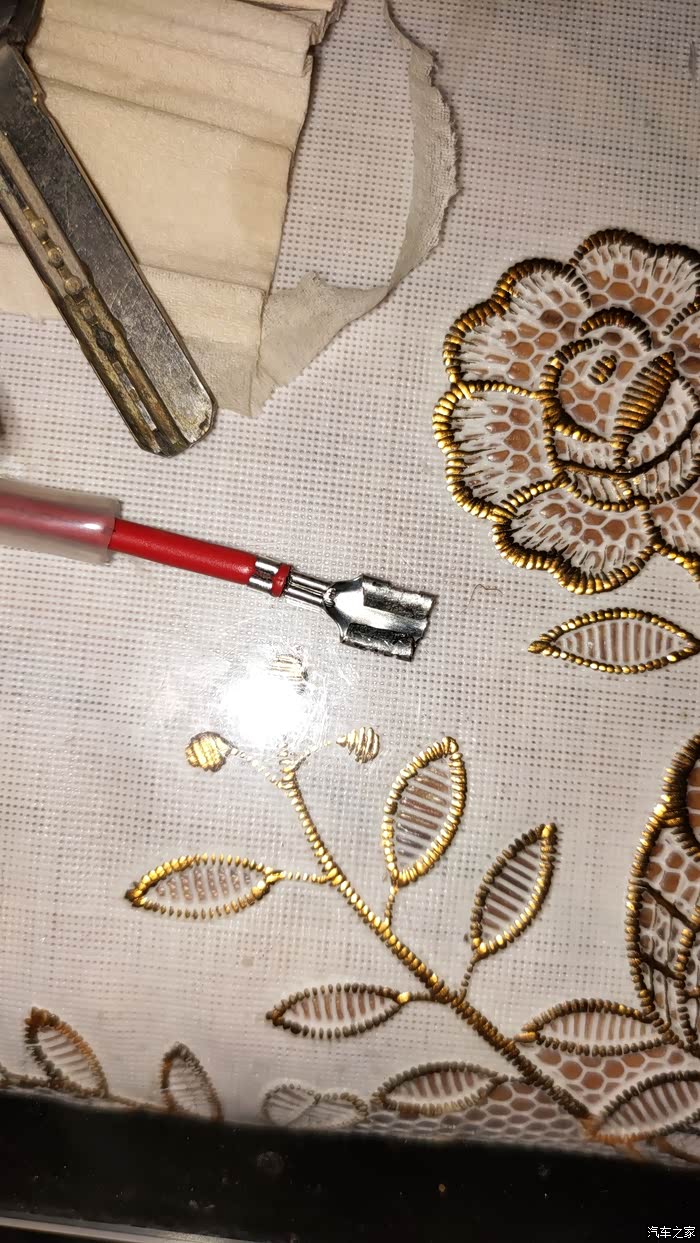

店家商品详情里写的插簧宽度是7.5mm,按照这个宽度夹扁:
到后面发现7.5mm太窄了,需要再宽一点
近距离看
虎头钳真心没有尖嘴钳好用!
钳子头太大了,还是平头的!
用虎头钳夹这个接头,就跟用高射炮打蚊子似的!
开始装车:
钳子头太大了,还是平头的!
用虎头钳夹这个接头,就跟用高射炮打蚊子似的!
开始装车:

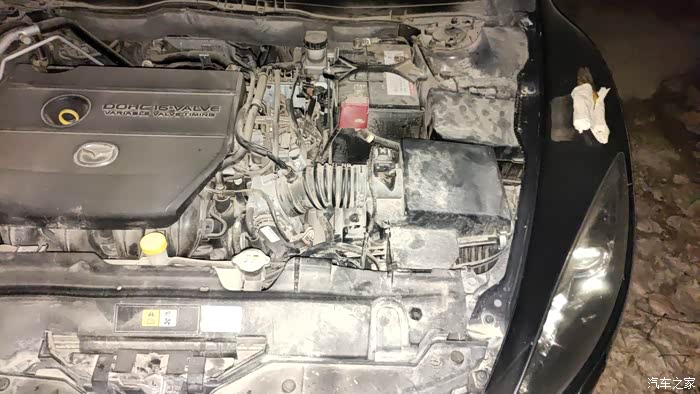

打开引擎盖

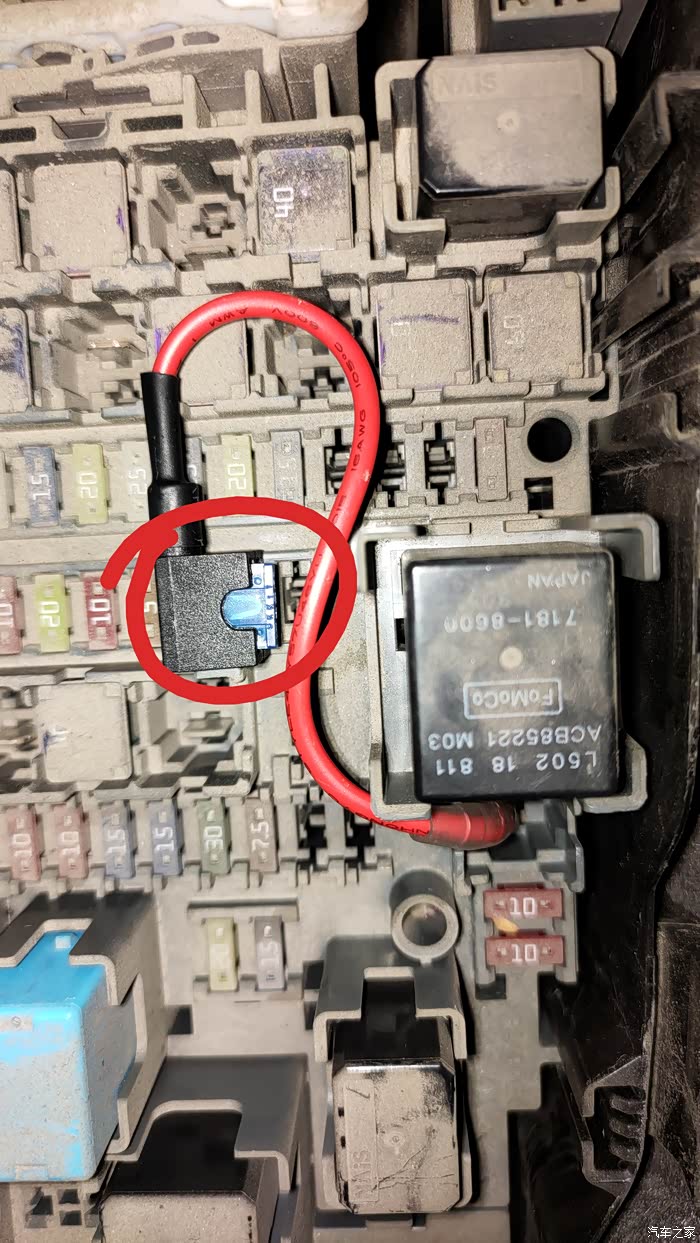

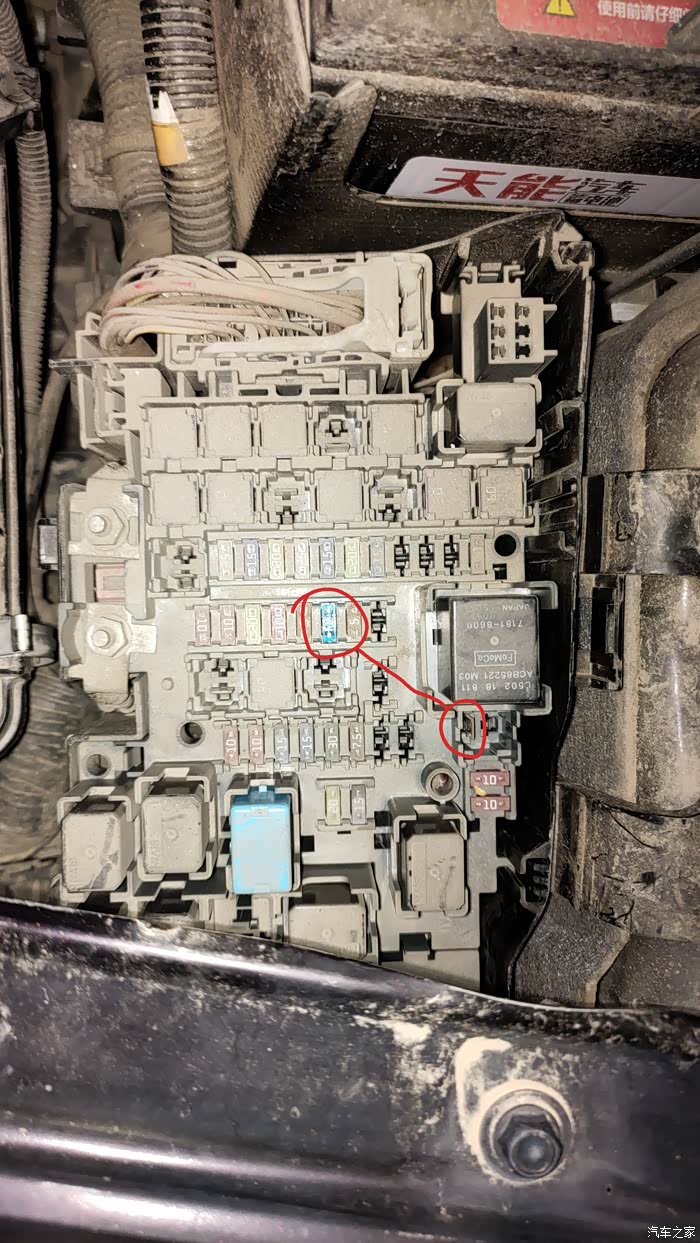

接线示意图(站到车身侧面拍摄)
取电线上竟然还有塑料保护套,讲究
重点来了!
在往保险盒插片上插的过程中,发现插不上!
接头夹得太窄了!
需要增加接头的宽度
我手边的工具,就一个钳子,还是平头的!
后来我从手套箱里找出来指甲剪,用剪完指甲之后磨指甲的那个片插进去撬松,再用钳子一点点往两边夹,
最后把接头的宽度弄到了7.9mm左右,才插上去了!
后来我从手套箱里找出来指甲剪,用剪完指甲之后磨指甲的那个片插进去撬松,再用钳子一点点往两边夹,
最后把接头的宽度弄到了7.9mm左右,才插上去了!

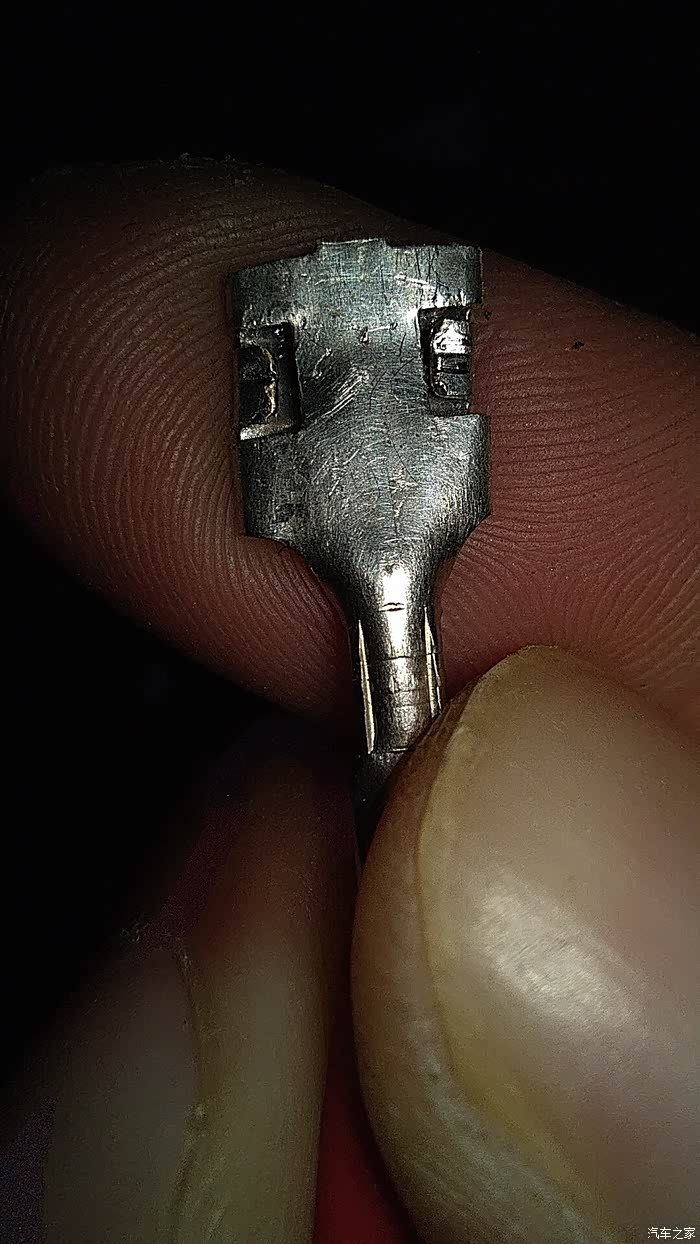

用手机自带的“测量尺”app测得的接头宽度

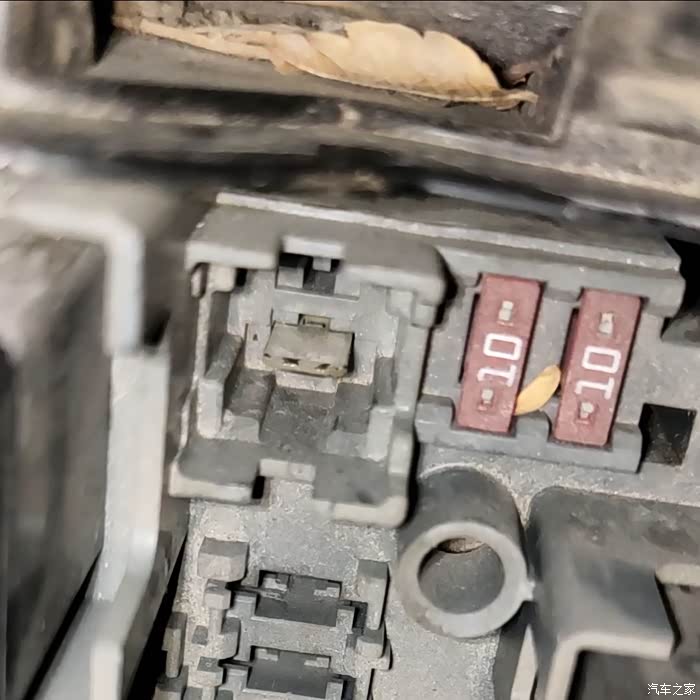

插上之前

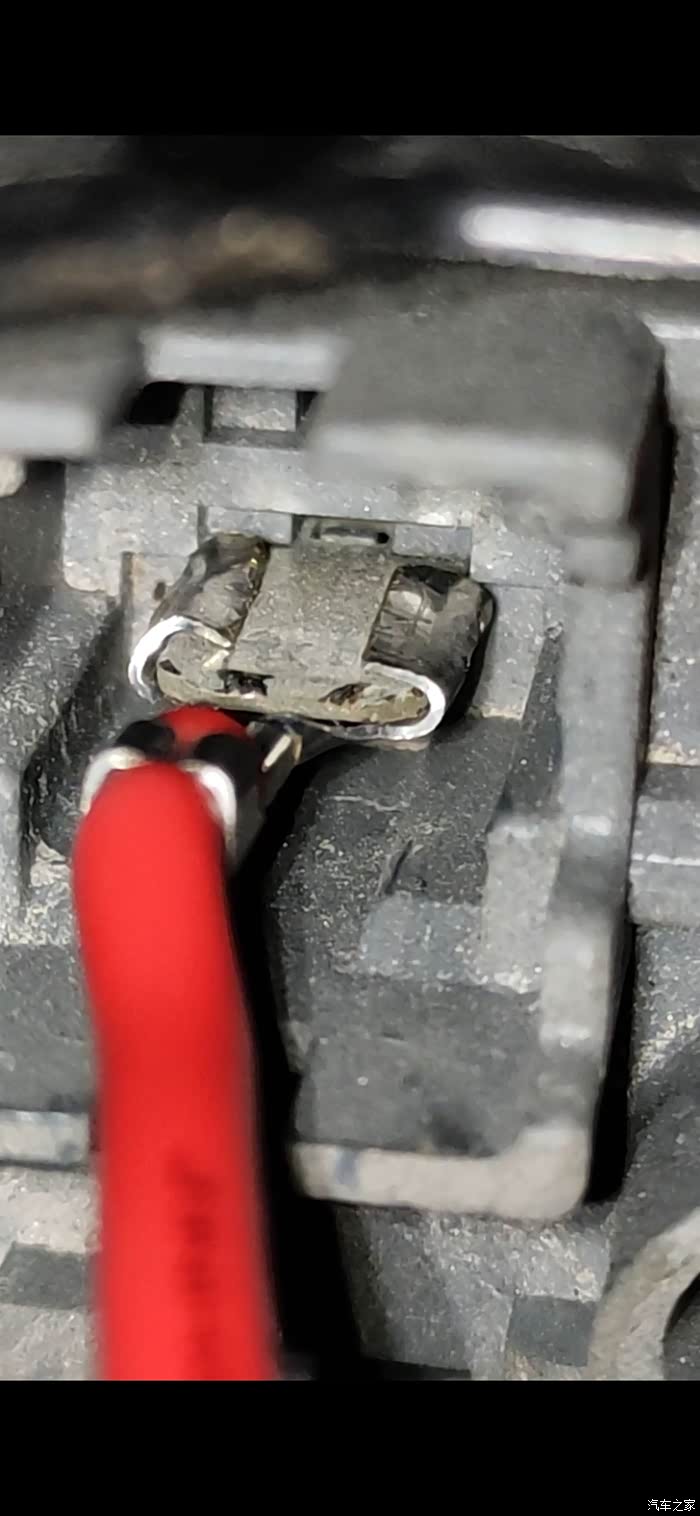

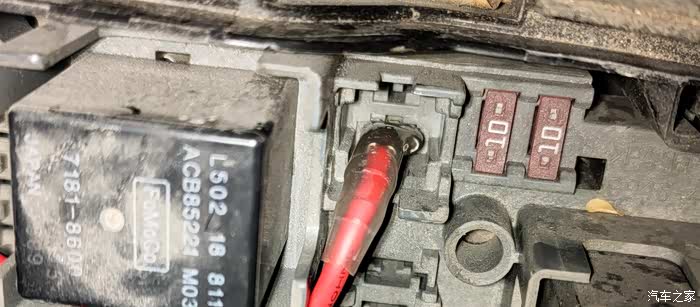

插上之后

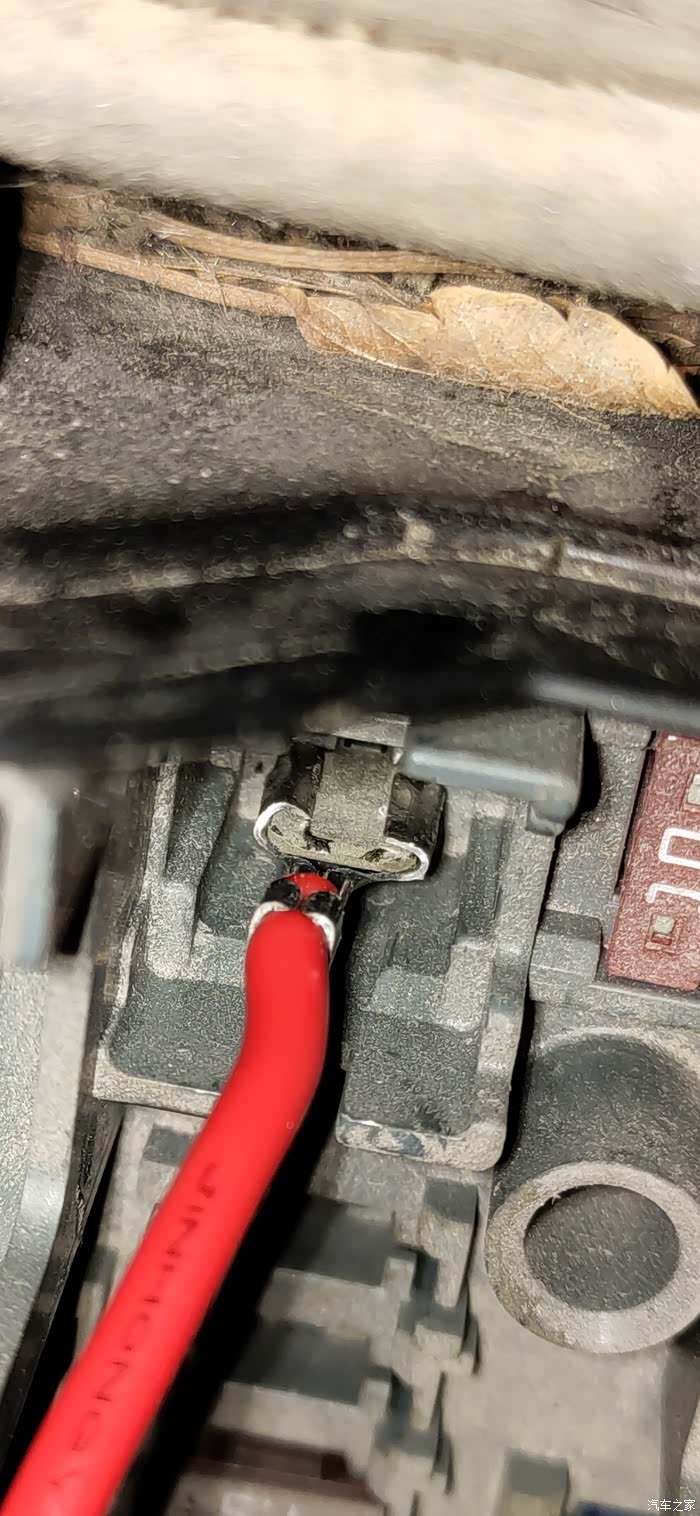

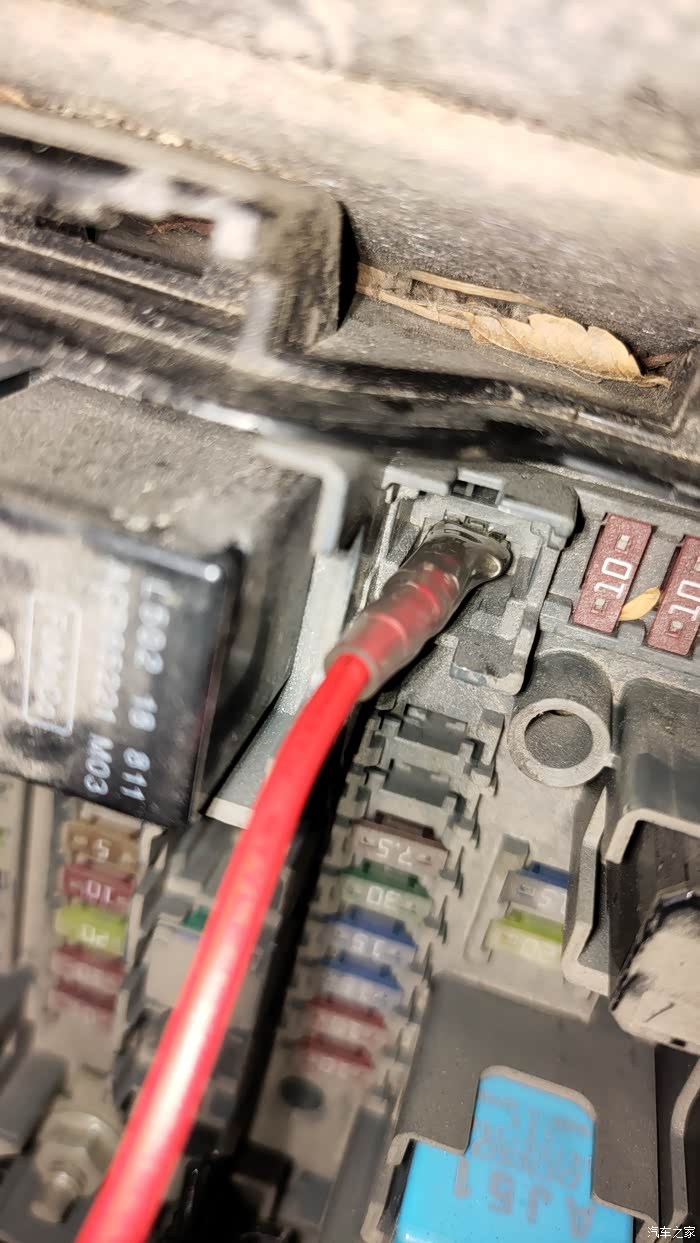

再来一张清楚的
原图
把保护套也捋上去
(几天后)
刚开始还担心这个取电线上的塑料保护套不耐高温,怕机舱内的高温会让它融化、自燃,
开了几天之后,打开机舱看了看,发现没有融化的迹象,那么这个塑料套就留着吧,可以挡挡灰尘啥的
刚开始还担心这个取电线上的塑料保护套不耐高温,怕机舱内的高温会让它融化、自燃,
开了几天之后,打开机舱看了看,发现没有融化的迹象,那么这个塑料套就留着吧,可以挡挡灰尘啥的
27接口”取电头“的接法
关于“27(喇叭)接口”上的取电头怎么插,我参考了下面这位老哥的帖子:
参考上面那位老哥的帖子,比葫芦画瓢,把另一头也插上,完工!

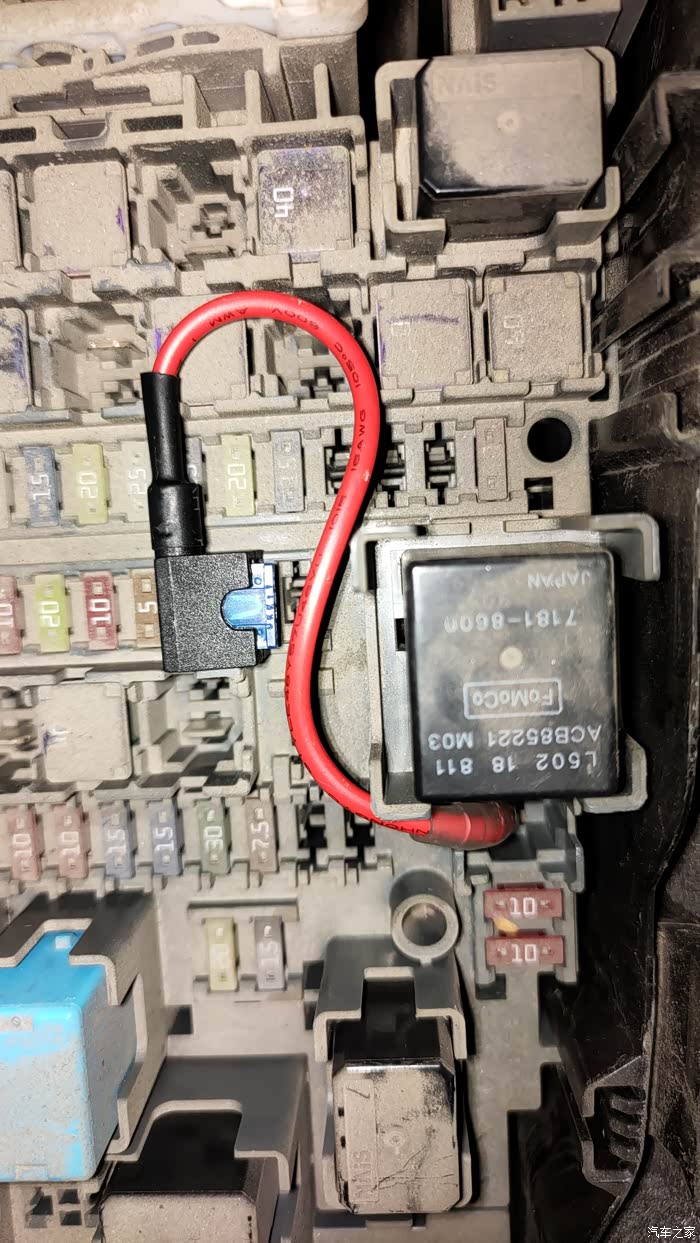

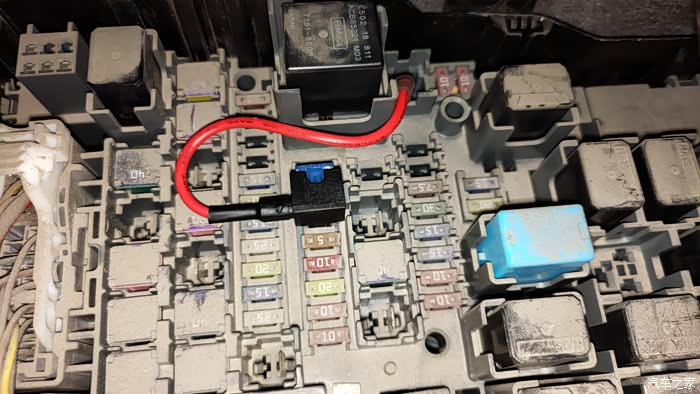

站车头拍一张

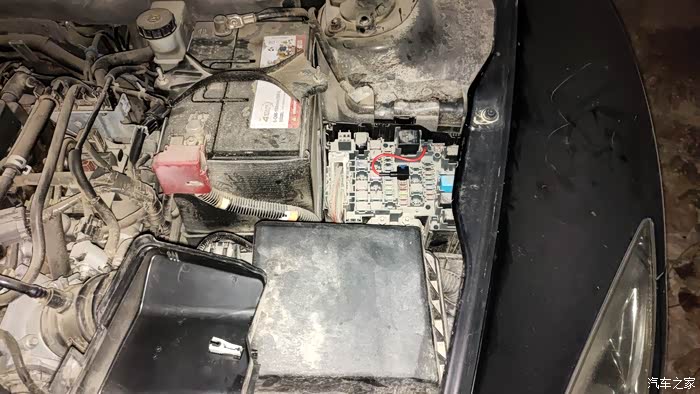

远一点看
着车测试
装好之后,着车测试,效果如下:
不踩刹车:
按一下启动键,ACC亮,喇叭不响;
再按一下启动键,ON亮,喇叭可以按响!(此时大灯、中控等都通电)
踩着刹车:
按一下启动键,发动机启动,全车通电,喇叭可以按响!
不踩刹车:
按一下启动键,ACC亮,喇叭不响;
再按一下启动键,ON亮,喇叭可以按响!(此时大灯、中控等都通电)
踩着刹车:
按一下启动键,发动机启动,全车通电,喇叭可以按响!
启动键在ON的时候,喇叭可以按响
再测试熄火:
熄火之后的几秒钟内,喇叭还能按响,几秒钟之后,喇叭无法按响。
符合预期,完工!
--------
熄火之后的几秒钟内,喇叭还能按响,几秒钟之后,喇叭无法按响。
符合预期,完工!
--------
电瓶损耗及其解决方案
经过实际使用,发现了本方案的一个不完美之处:
长时间不开车的话,偶发的报警(双闪)会时不时地消耗电瓶电量,进而导致电瓶亏电。
我上次有半个多月没开,就亏电了。

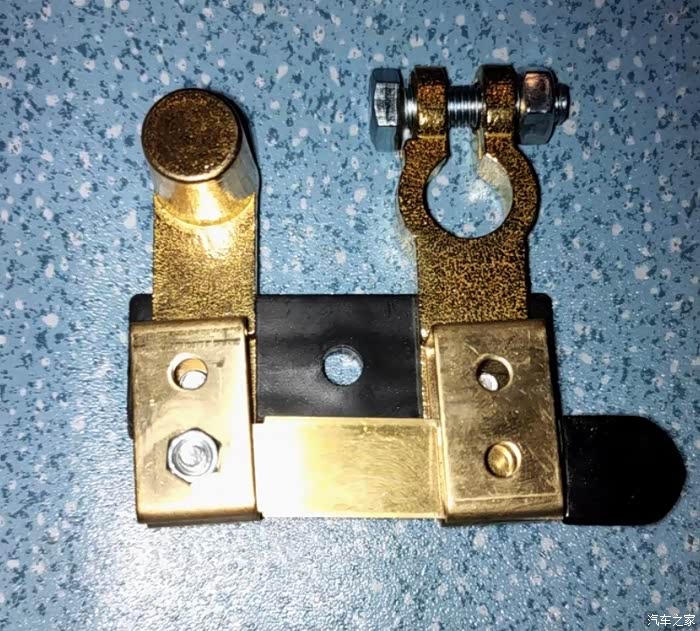

如果长时间停车,可以在这个方案的基础上,再花几块钱买个电瓶断电开关加上!双重保险!
长时间不开车的话,偶发的报警(双闪)会时不时地消耗电瓶电量,进而导致电瓶亏电。
我上次有半个多月没开,就亏电了。
如果长时间停车,可以在这个方案的基础上,再花几块钱买个电瓶断电开关加上!双重保险!
有人可能会问:拔机舱报警插头可以不?
答案是不行,拔掉了报警装置的插头,电脑会一直检测不到信号,不会自动休眠,长期处于检测状态,长时间下来也会对电瓶有损耗!
答案是不行,拔掉了报警装置的插头,电脑会一直检测不到信号,不会自动休眠,长期处于检测状态,长时间下来也会对电瓶有损耗!
-------------------------
最后还有几个小疑问:
对于46(GLOW)接口,如果是为柴油车型预留的“预热塞”保险丝接口,
那么这个接口允许通过的最大电流是多少?
能不能达到15A?
如果能达到15A的最大电流,那么接到27口上给喇叭供电是完全没问题的,也就没有什么可担心的了。
我再研究研究吧,有结果了再给大家分享
最后还有几个小疑问:
对于46(GLOW)接口,如果是为柴油车型预留的“预热塞”保险丝接口,
那么这个接口允许通过的最大电流是多少?
能不能达到15A?
如果能达到15A的最大电流,那么接到27口上给喇叭供电是完全没问题的,也就没有什么可担心的了。
我再研究研究吧,有结果了再给大家分享
