凯越车机终极改装+AUX+蓝牙带通话功能

    小凯的音响还是不错,但是,但是却只有收音和MP3,还不支持无损格式,真是浪费啊

    网上下的MP3有的歌音质真的无法忍受,忍无可忍无需再忍,给小凯动刀子做个手术--

    加AUX和蓝牙输入.先再网上找资料看下用什么改装方案,百度结果小凯的车机用的是PT12311,三通道输入带音量,音调,平衡调节.三个通道有一个没有用,如果直改PT12311也还少一个通道,再有就是那样的话就要用CPU解码原机的控制数据,重写PT12311的控制,软件太麻烦且没有原厂家的支持.

     最后决定用FM通道,具体原理是:切断原机FM通道,做一个自动输入选择电路.将AUX和蓝牙的优先级别设高,没有蓝牙或AUX输入时才选通FM.然后就是自动输入选择电路的事了

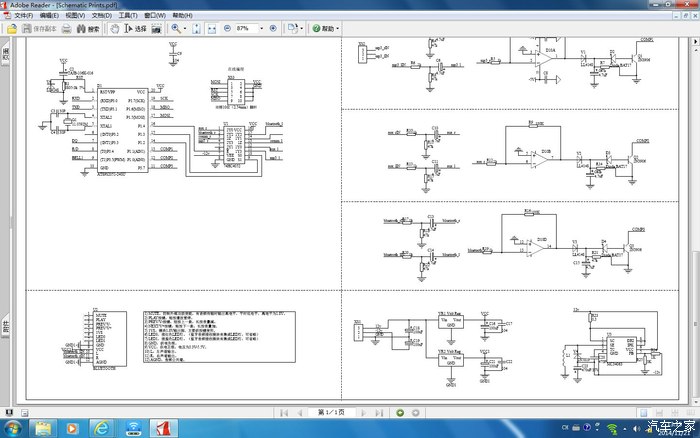

    电路结构:324做电平比较器,4052做输入通道选择器,用89C2051做CPU扫描输入电平,控制4052的选通,再加一个蓝牙模块支持APT-X高品质音频传输(这个模块有点贵啊不包邮55占了改装成本的一多半)

    工作原理:先给三个通道设定优先顺序蓝牙-AUX-FM,加电CPU自动按优先顺序扫描输入电平,如果蓝牙有音频信号,CPU则停止向后面两路输入扫描,同时控制4052选通蓝牙通道,并继续扫描蓝牙通道,直到蓝牙没有信号输出则向后扫描AUX;如果AUX有信号,则停止向后扫描,同时控制4052选通AUX通道,程序跳转,依次循环

    不知道描述的明不明白,直接说效果:

    原车机选择FM,接通蓝牙就会优先选择蓝牙

    如果没有蓝牙,就会优先选择AUX

    FM要前面两路都没有才会接通

    蓝牙最高优先级,后面两路不管当前正在使用那路,只要有蓝牙信号,则自动切断当前正在使用的通道,并接通蓝牙通道,

    说了半天不知道大家看不看的明白,逻辑思维混乱大家勿怪

    为了不影响用车,方便调式,先在网上买了一个小凯的车机包邮35,号称是4S店拆下来的全新机,真是便宜啊,要是不是原厂的也很悲剧.希望卖家是个有信用的人,如果到时改完外观没花,还没搞坏就直接装上车,不行的话再拆原车的下来改也快(实事证明这是个诚信的卖家)

    小凯没有CD机,下面一大块空位,PCB就固定在那里,壳子也不做了

    原车机改动也小,只要切断FM通道线路,加上电源,也就几条线,用一条排线引出接到PCB

    在此要感谢论坛凯友:    主动帮我画PCB,并和我讨论电路结构,并给出重要意见

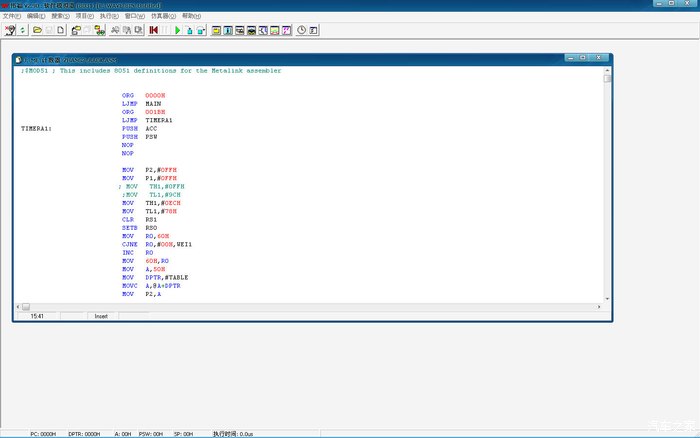

    80后的老屌丝喜欢怀旧,现在画板还喜欢用2.5(DOS下),高级一点也只是99SE(XP下),编程还喜欢用汇编,再加上也不经常画,论坛凯友: dongfang12345  主动提出帮我画真的是雪中送炭

    为凯友:dongfang12345 赞一个先

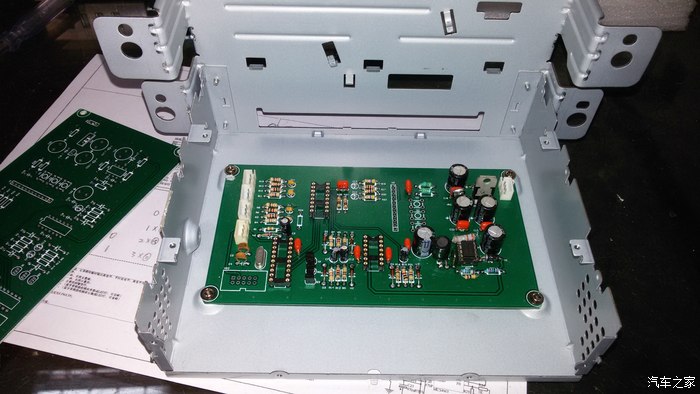

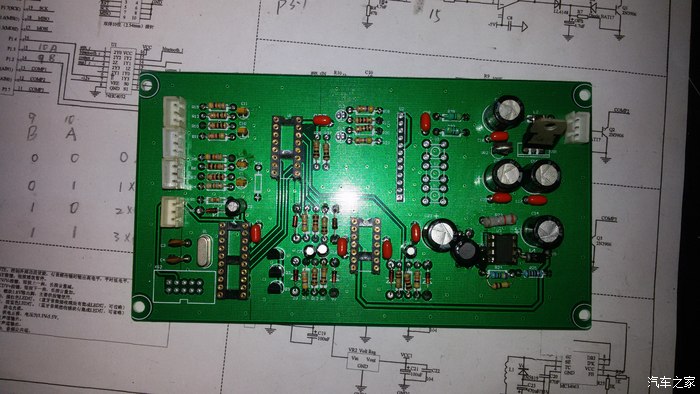

    淘宝买的原车机,打样的PCB一样一样都回来了正式开工

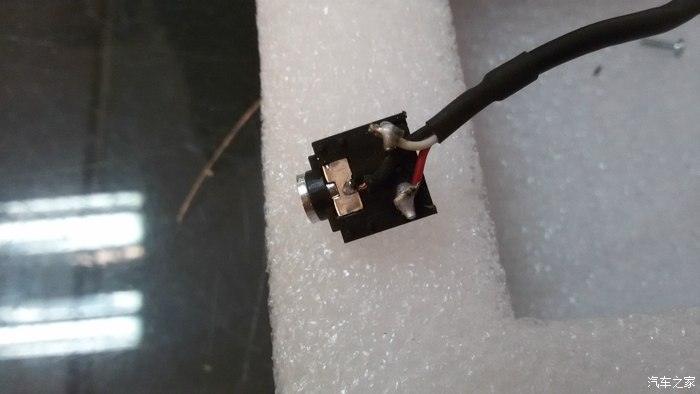

历时一个月改装完成上图:

拆机图片顺序是乱的大家将就看下,拆机过程网上有很多大家百度一下就可以了

先上一张主板说明图

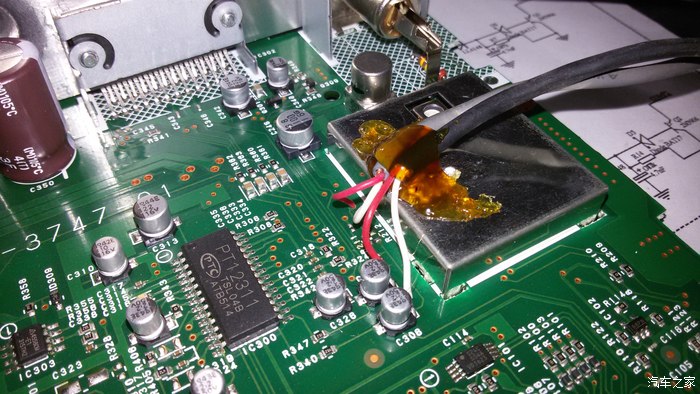

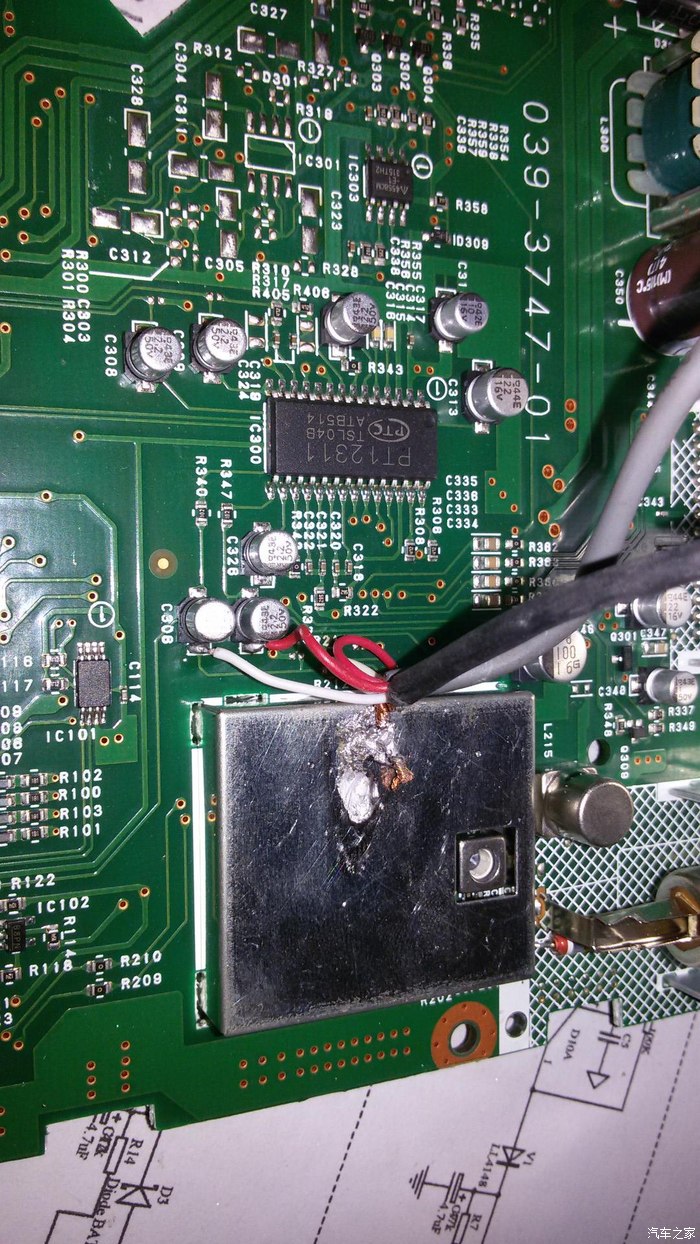

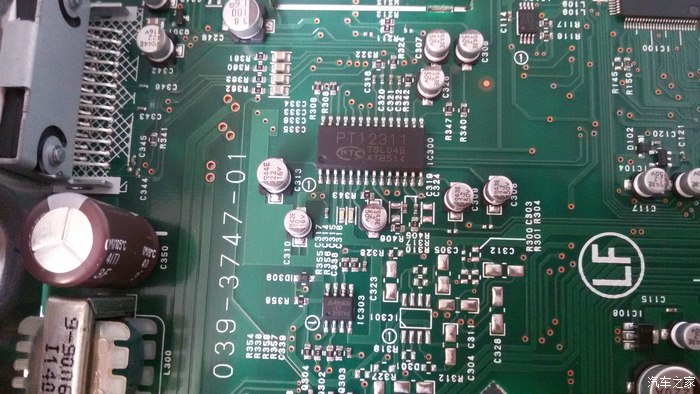

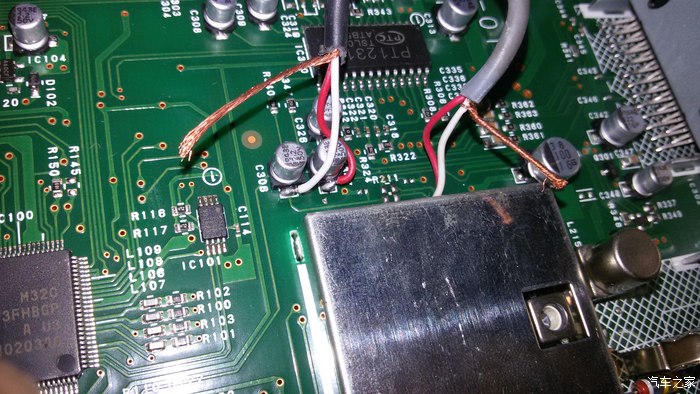

PT12311通道选择

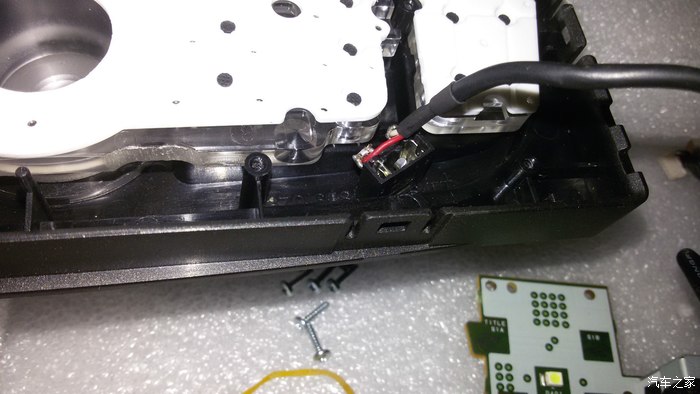

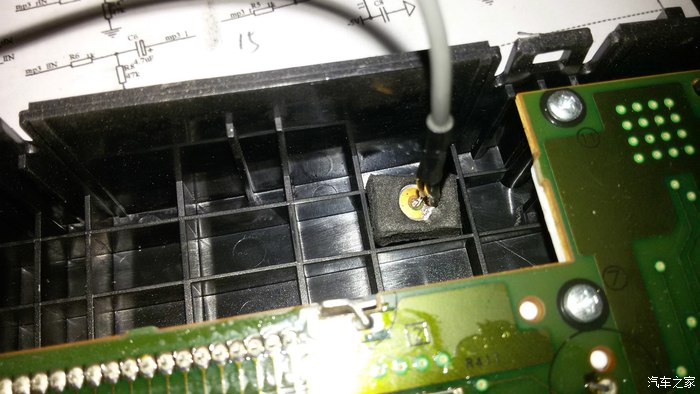

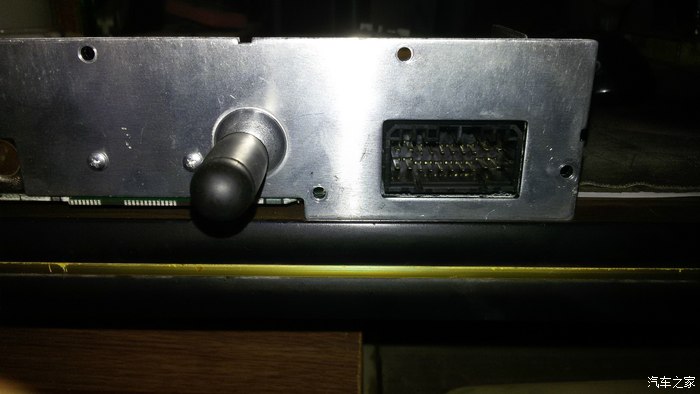

拆机图

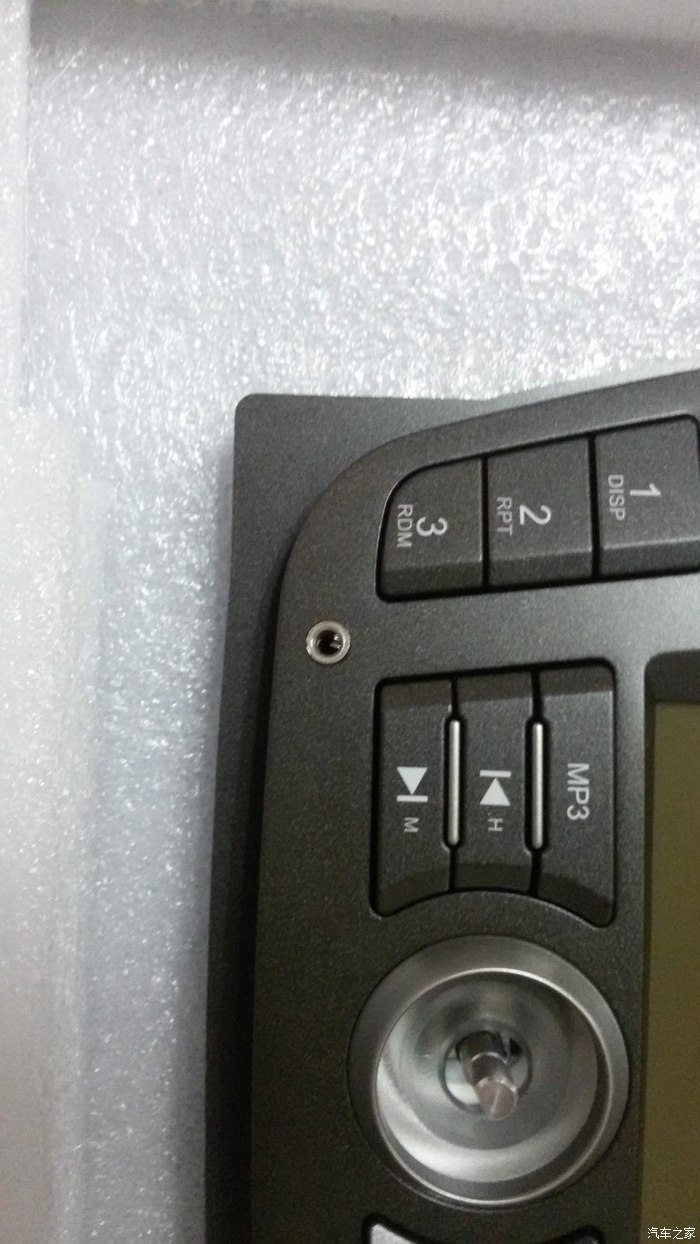

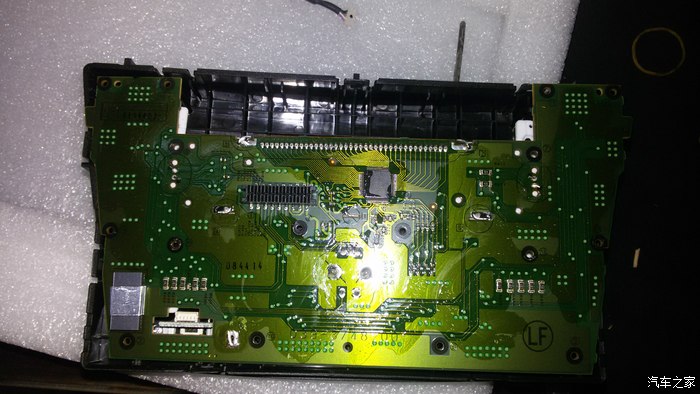

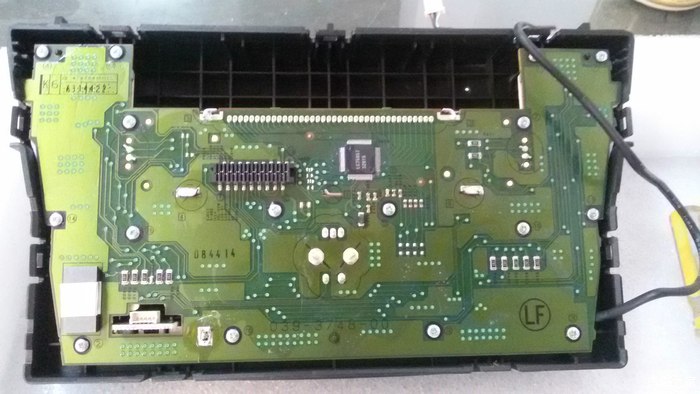

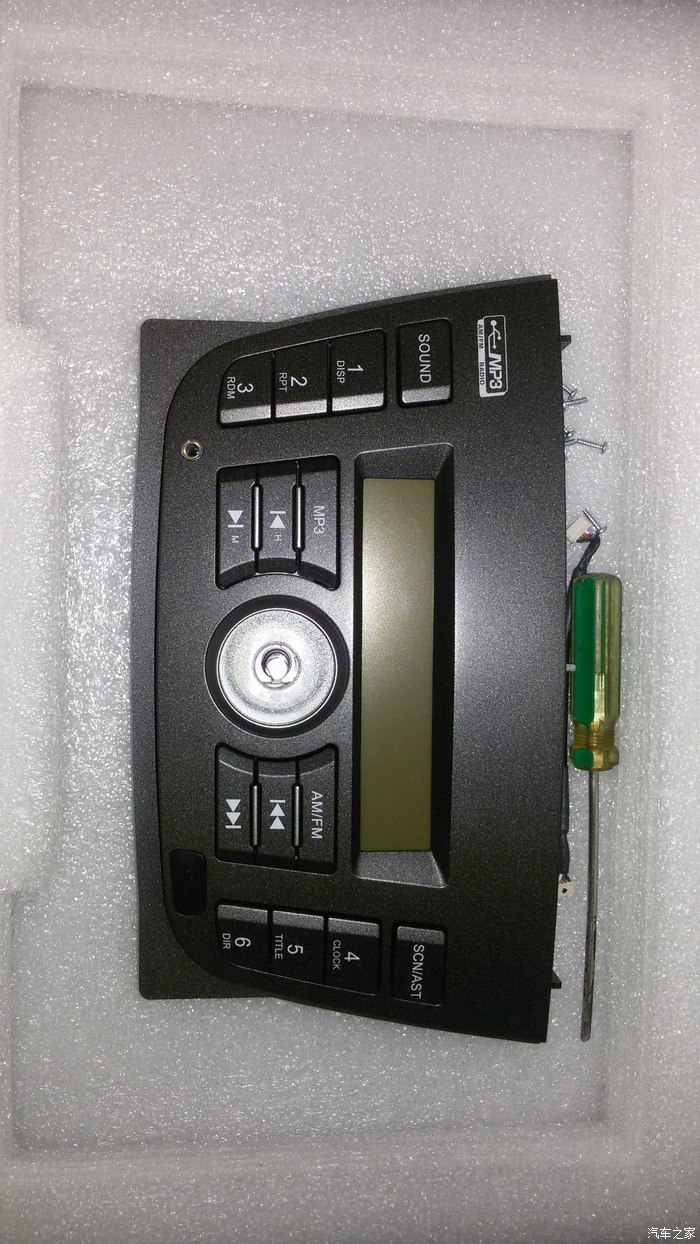

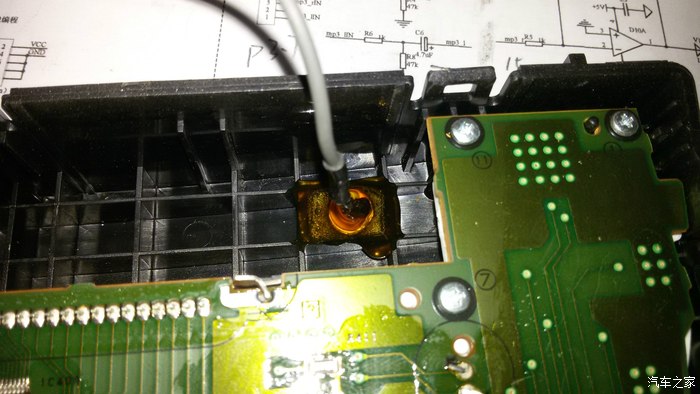

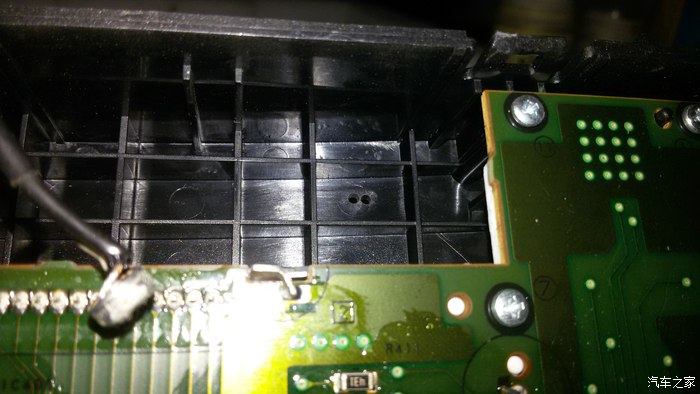

拆下来的前控制板

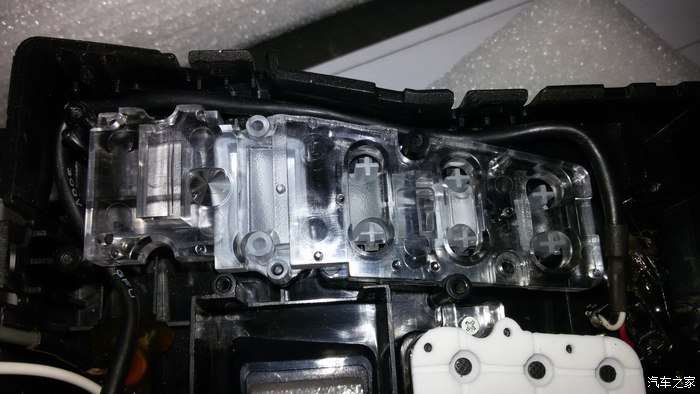

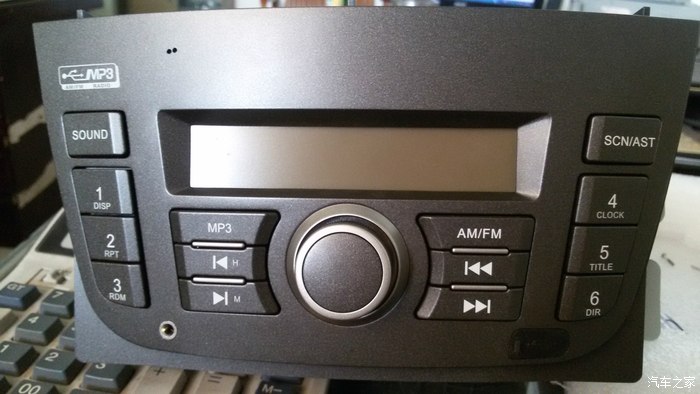

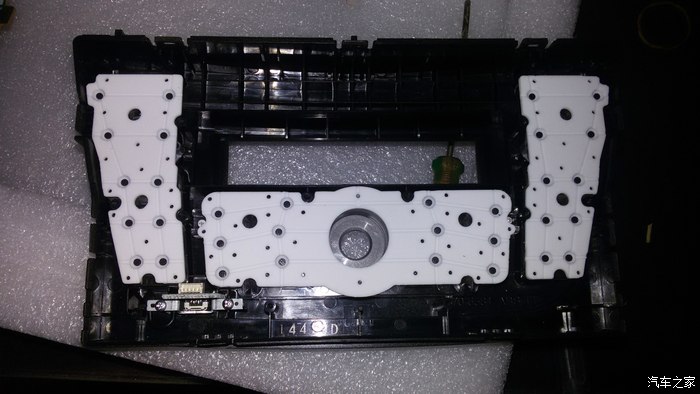

按键

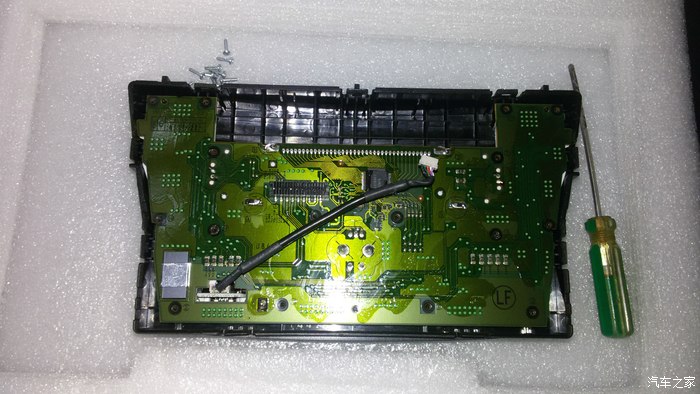

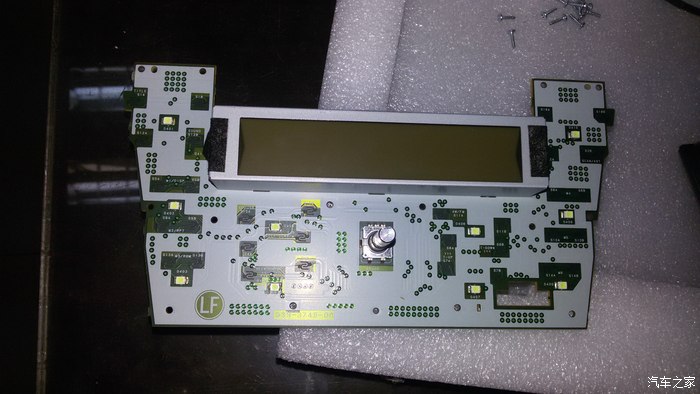

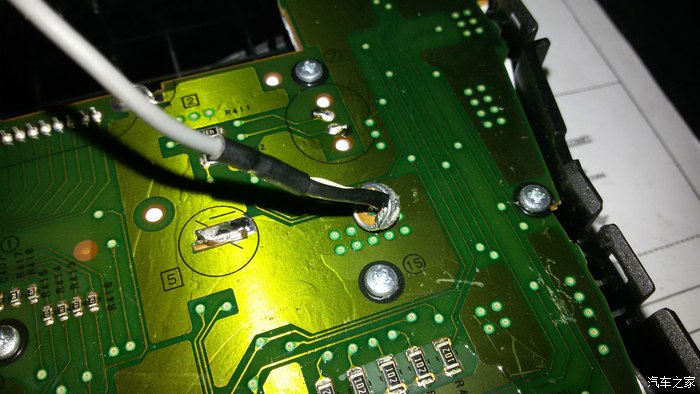

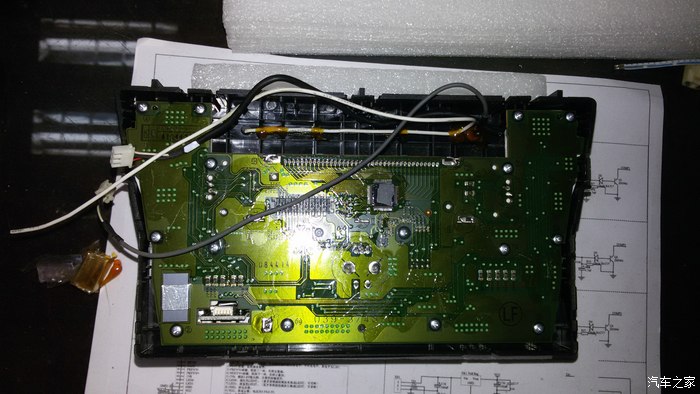

前控板

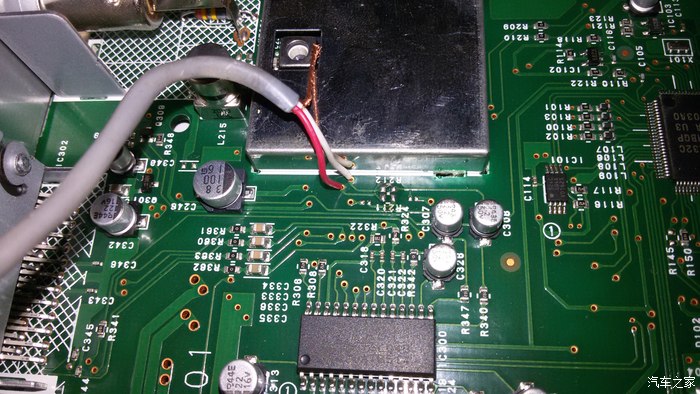

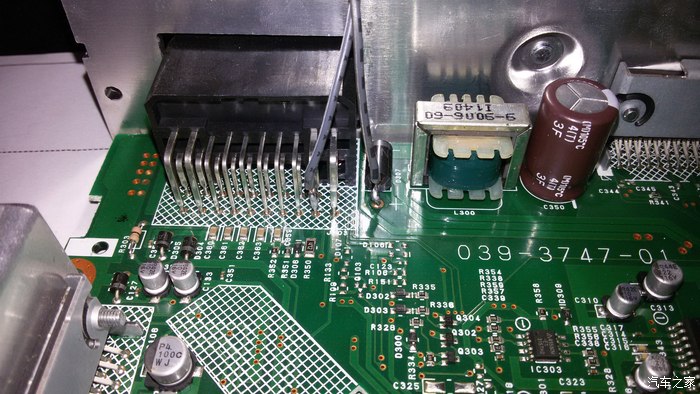

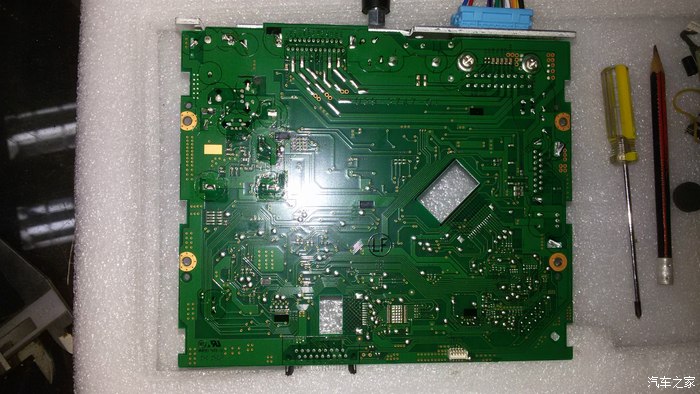

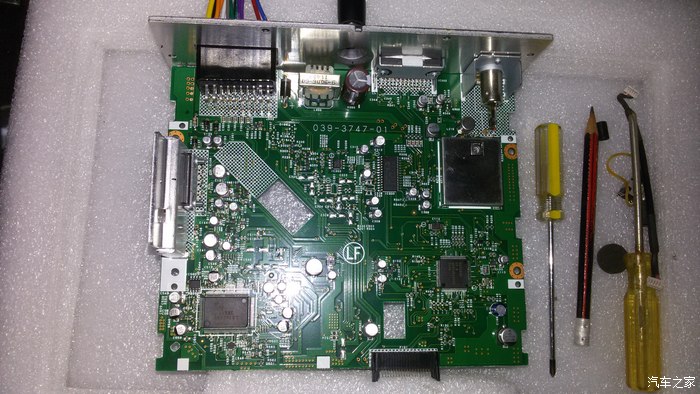

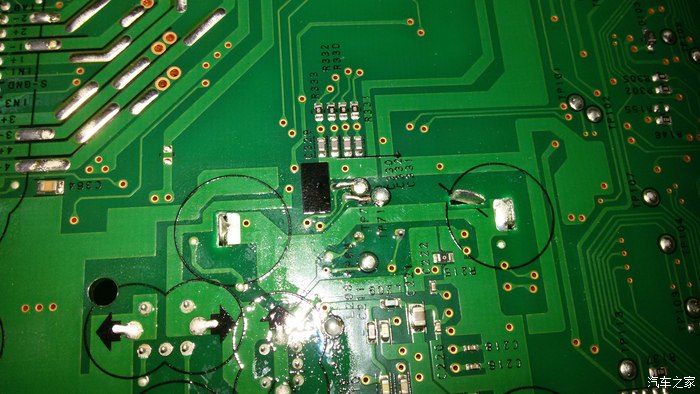

主板
