给经典的小轩逸加装倒车摄像头~多图慎点!!

走线接电方面,从副驾驶位走缝隙 走到后尾箱.....红色箭头的塑料护板是把绿色箭头护板盖住了，所以先拆.....一共七个塑料卡钉.准备小一字螺丝刀，或者撬片..

把塑料钉子中间的芯撬起来 就可以拔出来了，注意不能强硬拔的 "芯"起来的话就可以轻松把钉拿出来

看看他的原理很简单的，引擎和底盘里面的部分地方都是用这个钉子固定，实用美观啊~

车尾右边护板 3个塑料钉,这个卸下来就能看到电线内部了，正极接电也从这里的倒车灯正极接.

附上自己的走线图 红色从车头车机“穿州过省”走过来，摄像头正极用绿色代表接倒车灯正极.

 这里有个特别的地方要说，这个黑色的~塑料格子~外面有垫片防水的，可以直通车底盘的。喜欢接线到车底盘之类可以考虑走这里,(我的倒车灯正极是红色线)这个建议用灯泡或者万能表测好再接哦.

红色走线上去后尾箱盖，绿色代表摄像头正极接倒车正极.

四件套

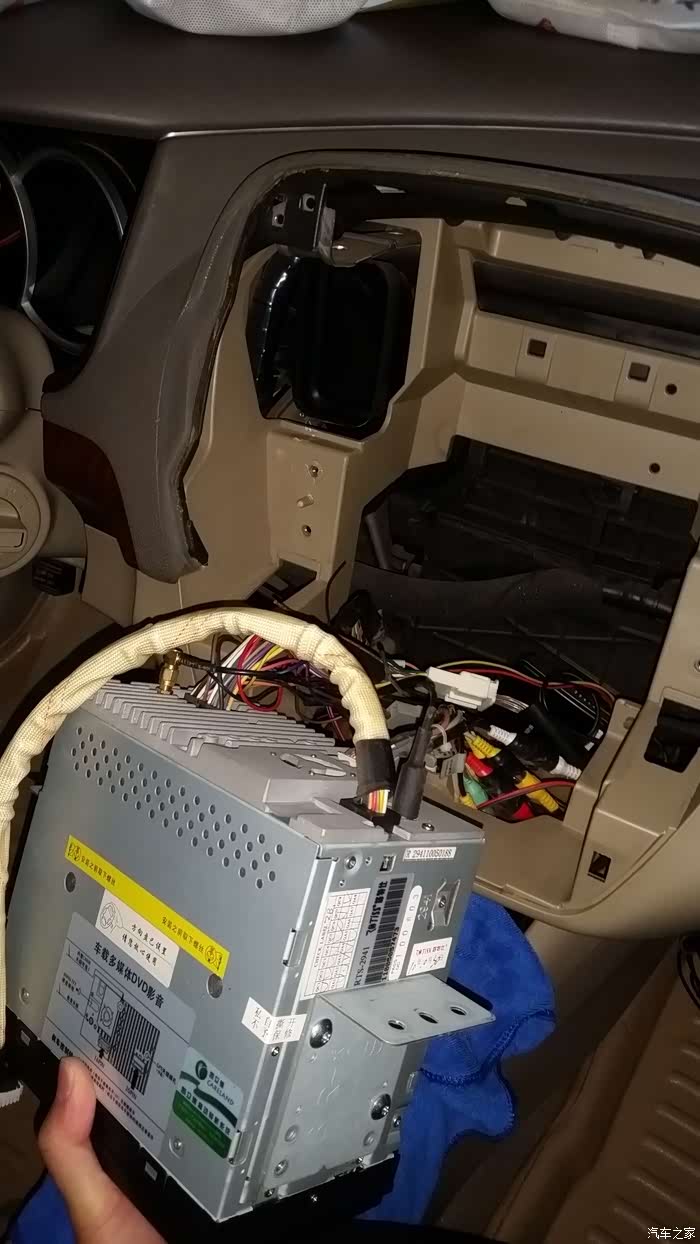

拆车机接倒车视频线和感应线，是叫感应线把 我也不知道怎么叫

很乱各种插头....输出输入...都用不上现在用U盘播放歌曲了

强迫症的我，还是整理一下吧，车机10年装的到现在第一次拆......

这个倒车线从副驾驶位的手套箱"储物箱"下面走过之后找到缝隙就塞进去了....线要固定哦.不然改天载到女朋友或者***线掉下来的话就尴尬了-~~

可以选择塞进去或者把护板拔起安置好.......

延伸到后排座位直到车尾....

后排座的照片不好意思没照到，把座位拉起穿到后尾箱就可以了...

网上买的摄像头8灯觉得还过得去.

之后从倒车灯接正极电试下摄像头是否接对

画面有 led也亮可以继续后面的了

8灯的亮度还可以!!!

走线 走好点不阻到其他的东西 还有不阻碍到关尾箱....

走得漂漂亮亮的.......

这个用绝缘胶布包起来.......害怕时间长老化掉落的话可以在包口上点一滴502胶水.(其他地方接线用胶布包方法同上)

拆装饰亮条看看，安装摄像头

这个亮条注意下了 有三个螺丝的， 一个螺丝用手可以够得到，还有两个需要用套筒了

还有这个亮条两边还有两个塑料卡扣，（觉得这个用料很足）

很脏，擦下需要带水擦，不然会擦花.....

其实这里有一个预留位置可以安装摄像头的，但是强迫症的我还是硬要把摄像头安装到正中间，

没有3M双面胶也不想打孔只有用双面胶暂时固定之后再上热熔胶，线从后备箱感应开锁按键走进去的，可能我也是有点怪的，因为安装在这里 肯定是反人类的设计.有点阻碍到开锁了，我手指小点没关系......摄像头安装的位置刚刚预留到位置`把手指伸进去按的（这样做还不是因为害怕遮挡车牌 所以还把摄像头缩上了点）

摄像头缩上了点 被迫从这里开了个槽，当时有点心疼.....而且摄像头也要安装到正中间

开的槽

这样应该不遮挡车牌了吧，而且在正中间了

不想开孔也没工具 也没这技术所以选择这样了
热熔胶选择黑色的，这个耐老化，到时候拆下来也不上车漆。打一层热熔胶再用东西压住再打一层热熔胶.这样相信绝对稳定。

这样就做到安装再正中间而且不遮挡车牌了.....这种做法可能有点奇怪不建议这样做，买个车牌照明灯支架或者在预留的位置开孔安装摄像头得了这样应该更方便。

穿线下来

这个刚刚好有个密封塞子，塞个线下来不过分.....

，安装亮条因为本来的塑料垫条硬化了，没有3M双面胶的我还是用双面胶代替

这样可以减少雨水直接冲刷到摄像头

这样应该不算遮挡车牌了吧

废话一大篇了说完了看看效果........

屏幕已经是很老的那种电阻屏了 分辨率肯定差的，而且大白天能见度不是很好,不过也满意了~~我不太喜欢那些大屏幕因为没有一个实体按键 调节音量上下曲全靠触摸对我个人说不方便。

 最后看看走线 固定好，

没问题了就吧护板装回去....

顺便买了些塑料钉  那些老化的 引擎底盘的可以换一批

都是一些简单的工具，第一次自己安装倒车摄像头，也有个别不太会......看看论坛的教程 网上查查就自己动手了

最后等我装好 它们都睡着了，

不过还是给我弄醒了....一脸懵逼望着我!!!!
