坚持DIY:折腾导航.倒车.前视.记录仪的视频.行车电脑.一机多图

（O）缘起

之前一直对导航不太感兴趣，因为用了7、8年的手机导航，没觉得不方便，虽然开车用手机也有不方便的时候。

当然主要还是因为车载导航有点小贵，不能说导航不好。事实就是：焦大不会爱上林妹妹。

最近因为老婆要开车，对她的技术不大放心，又是路痴，想想还是得加个导航，有倒车影像也更安全些，还有个原因是之前淘汰的手机TouchPro2，当导航用了一阵子，现在电池也不行了，也没个合适的地方放置，放哪儿都显得多余。
赶着国庆前魅途团购有优惠，就入手了。

去年换了RD45的机头，一直对RD45和导航的匹配心存疑惑：RD45有没有自动切换导航声音的功能，也不知道RD45的蓝牙还能不能用。这种问题你问导航厂家的技术是问不出个一二三的。

既然折腾导航，就不能只是个导航和倒车影像，于是又加一路前视摄像头，同时把行车记录仪的信号也引进导航，开始不清楚导航的视频引入方式，琢磨了几天视频切换的问题。关于用蓝牙OBD模块实现行车电脑功能，这几天也废了不少脑细胞，不过只有这样才不枉加一回导航。

这次本来计划在国庆期间悠闲地把这个导航给折腾好，结果卖家连续发错了货，直到第十天下午才拿到导航，真可谓一波三折。

虽然这种折腾的帖子在世嘉论坛里不受待见，不过我还是要整理一下发出来，也不枉自己一番心血。

说说这个导航：

1）导航性价比不错，虽然现在导航的价格都降下来了。

2）导航引入了常电，不知道待机电流有多大，改天得测一测。如果待机电流大是不是还可以接F12？

3）短时间没有ACC信号时（打火时），导航会黑屏但不会重启，这个不需要什么延时电路了。

4）加导航后，不影响任何现有CD机的功能，导航有声音就切入，只是有点滞后（1秒多？）。蓝牙通话仍具有最高优先级。

5）自己接小灯线，实现了通过小灯信号控制屏幕亮度。

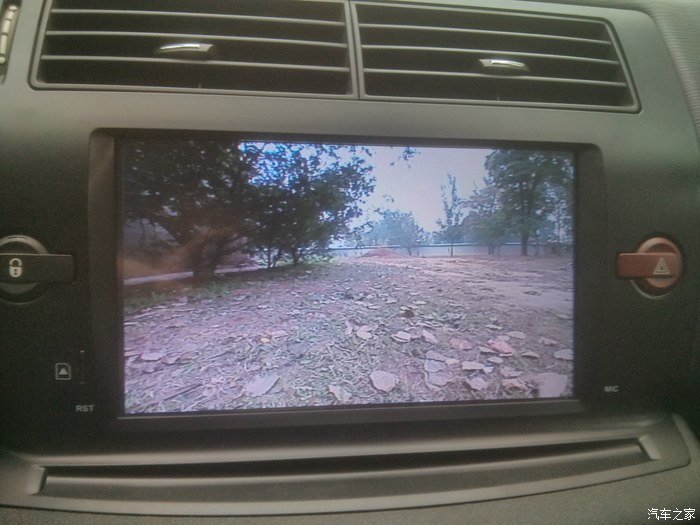

6）倒车影像切换有点慢，打着火就倒车，导航屏幕会黑屏一直没有影像。

7）具有完整的蓝牙功能这一点很赞，加个蓝牙OBD模块可以实现行车电脑功能。

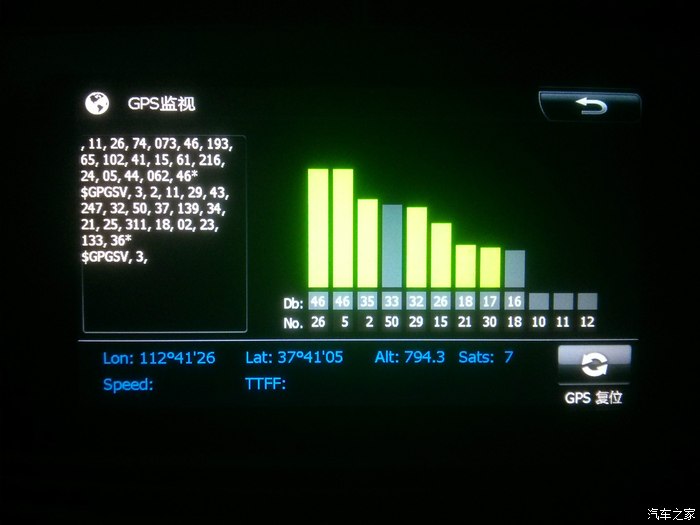

先上个图：

线束没有彻底整理好，CD还没有归位。

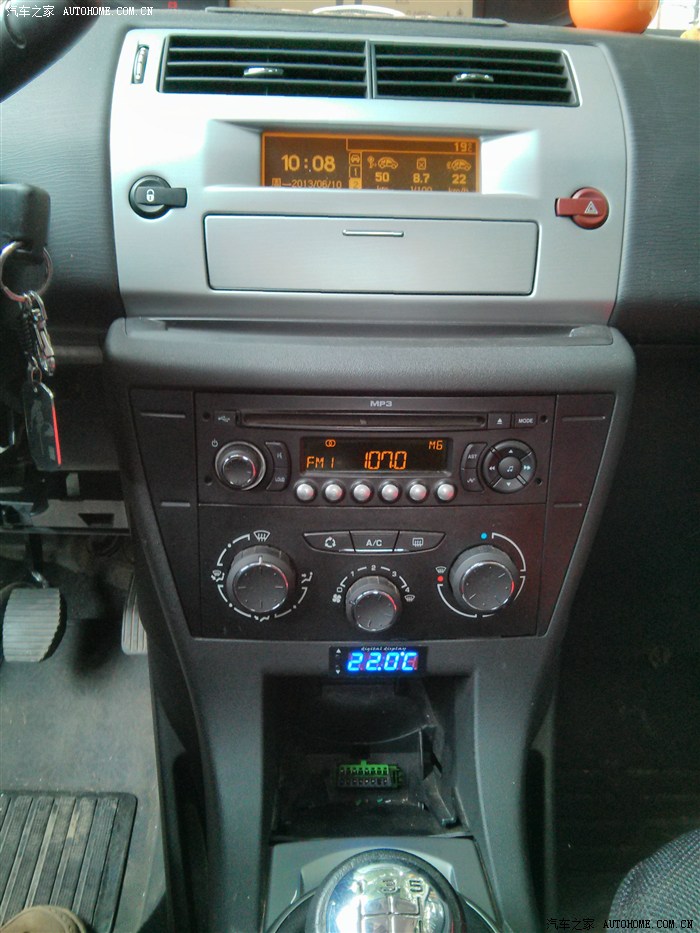

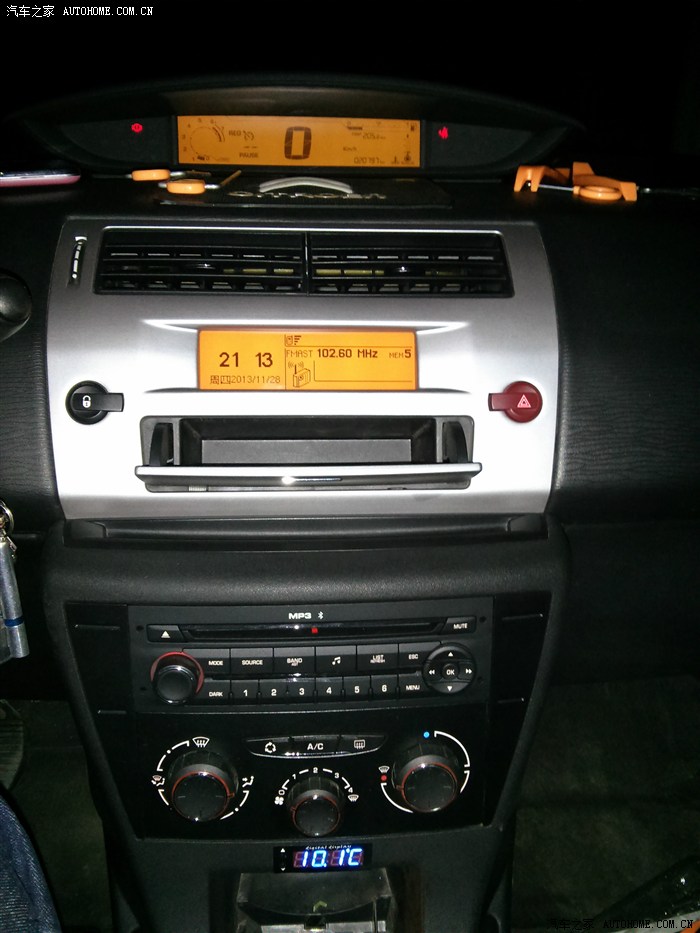

之前的中控，还没换RD45

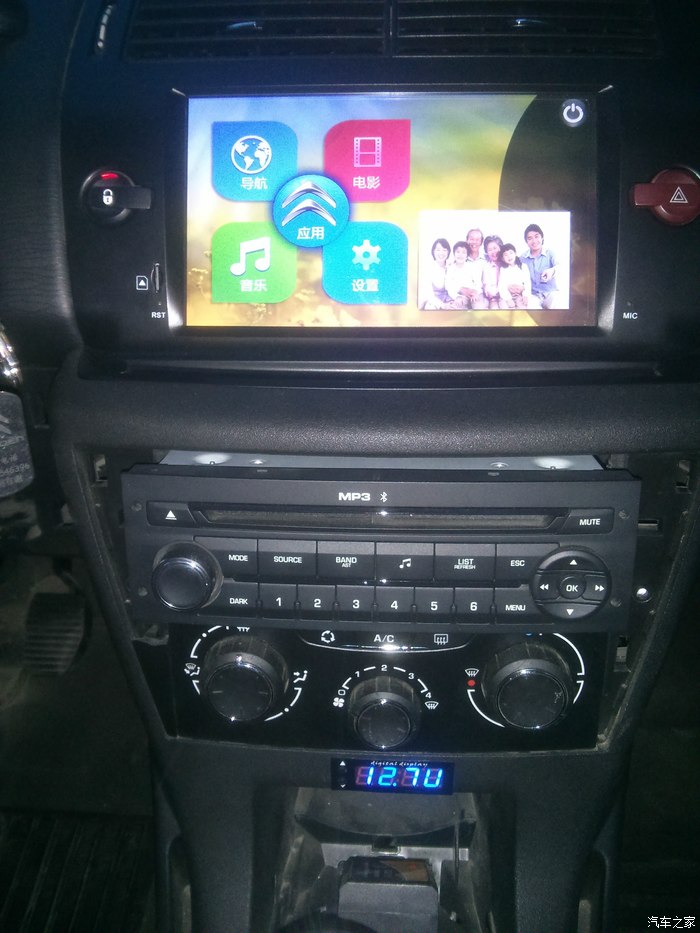

换了RD45

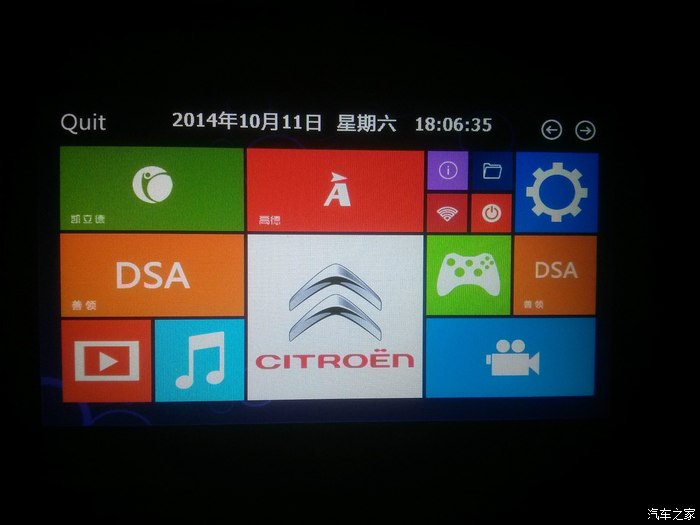

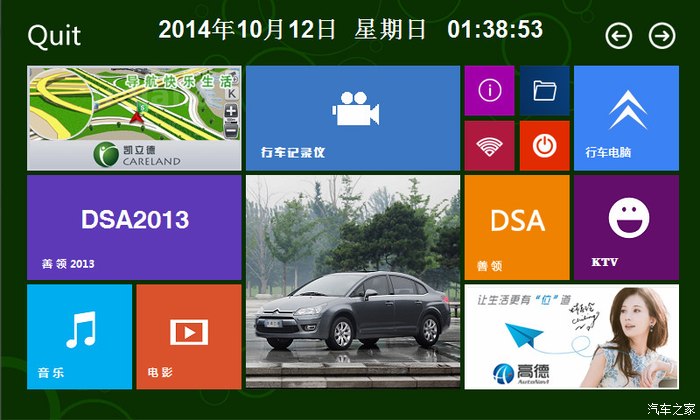

昨天折腾的一机多图，图标没好好处理，颜色还没有搭配好，是不是比那个四叶草好看一些？

改了一下

安装过程在坛子里已经有很多了，我也没有照多少照片，因为都是下午下班后操作的，光线不好，也没多少时间。

（一）安装

这种不需要换CD的一体机，其实很简单，和便携式导航只是增加了个随车启动、关闭的功能，当然还有视频输入、音频输入、小灯信号检测、刹车信号检测、声音输出的控制等。

第一次卖家发给我的是2012款高配导航，线束上是不带功放模块的，也没问清楚怎样把声音通过原车音响播放。

第二次卖家发给我的是2011款高配导航，线束上带了功放模块，这样不管你开不开通AUX输入，导航的声音自己就输出到原车喇叭，当然还要用一根控制线通过继电器切换，这个功放模块应该不能和RD45的功放相比吧？而且两个声音是分别控制的，太山寨了，此外，那个功放模块和线束也太占地方。

前天我确认了导航的功放控制信号和RD45的AUX1外部自动切换信号后，自己加了个电阻和三极管，实现了两个信号的一致，用DiagBox开通AUX1为“带外部静音”，完美实现导航的声音自动切入、切出，唯一遗憾的是声音切入稍微有点滞后。

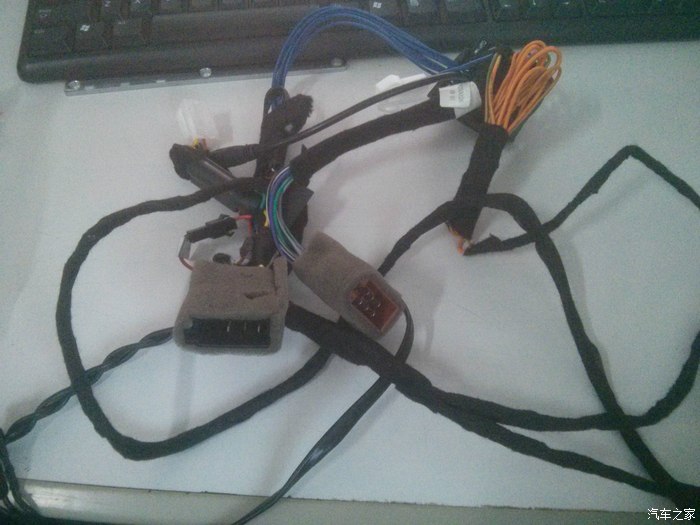

线束的处理：

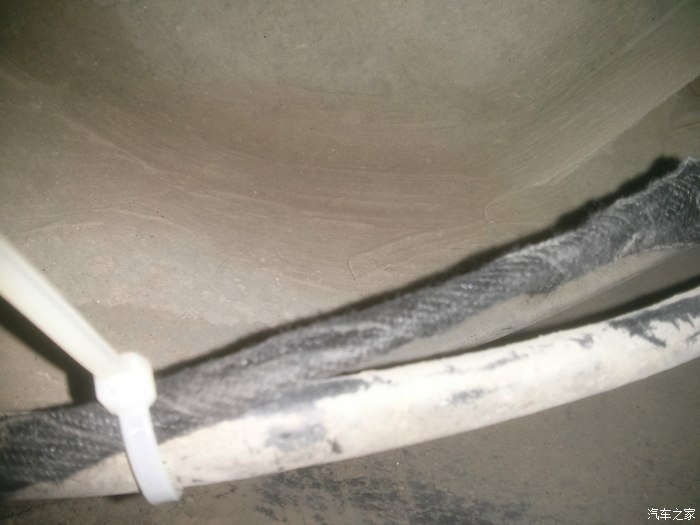

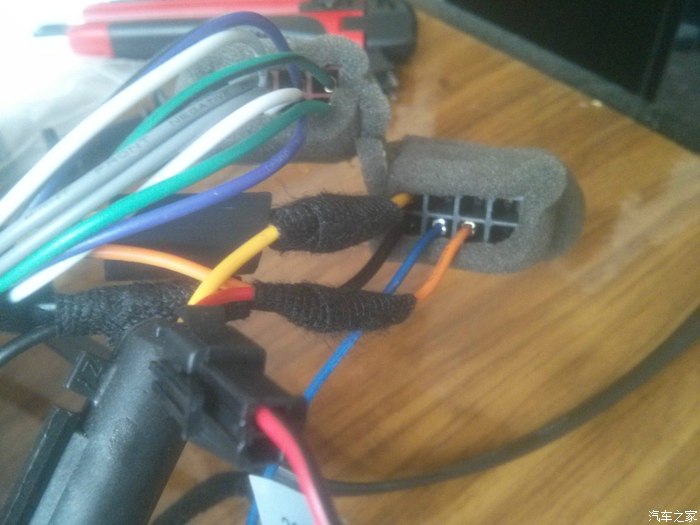

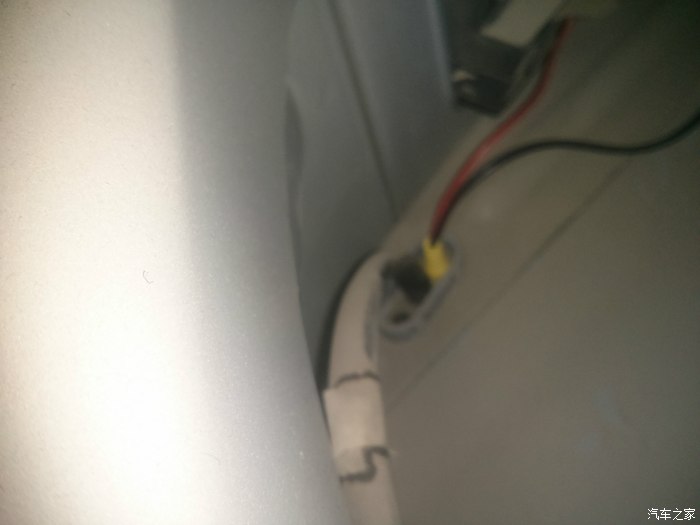

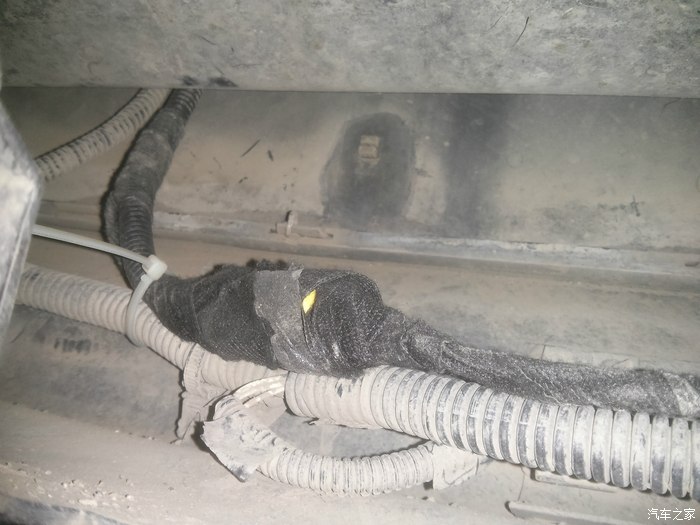

我的CD是RD9升级过来的，已经有一根RD9转RD4的转接线，从这根线束引出常电、地线、ACC、小灯信号线、RD45外部静音线到导航线束。

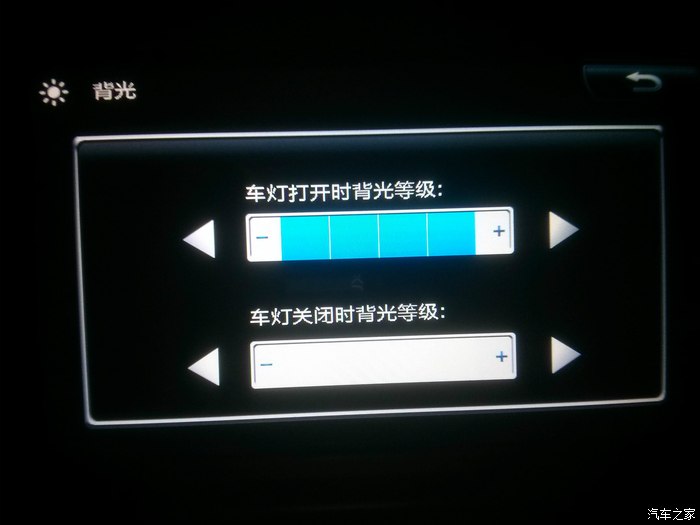

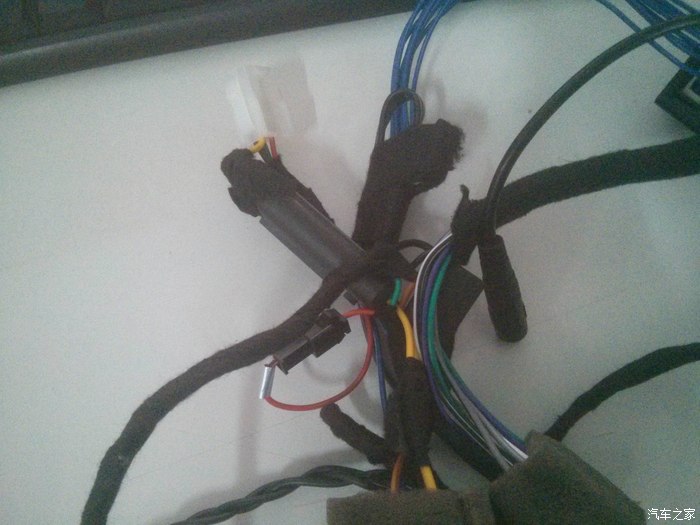

上面的兰线就是“小灯信号“，通过它可以切换屏幕亮度，只不过和导航需要的信号是反的，好在通过软件设置即可，不要在硬件上反相。

上面这个兰线是”外部静音“信号线：PARTA的14脚，导航输出的”功放控制“信号经过反相后与他对接。

我之前没接AUX1信号线，这次正好用上导航的线束，如果你之前改RD45把麦克风和AUX1都引出来这次就不用管了，当然如果你的AUX1是插头的话需要换成插座。

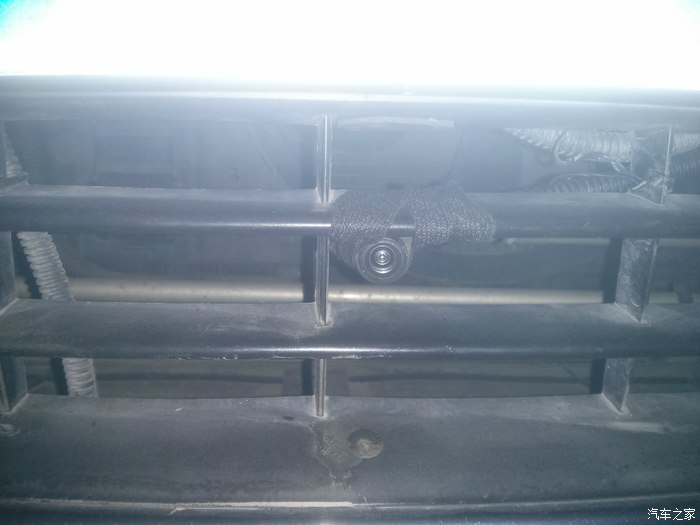

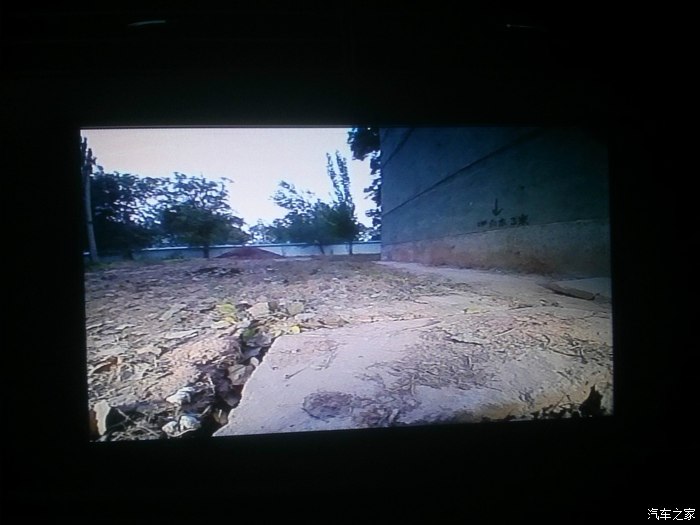

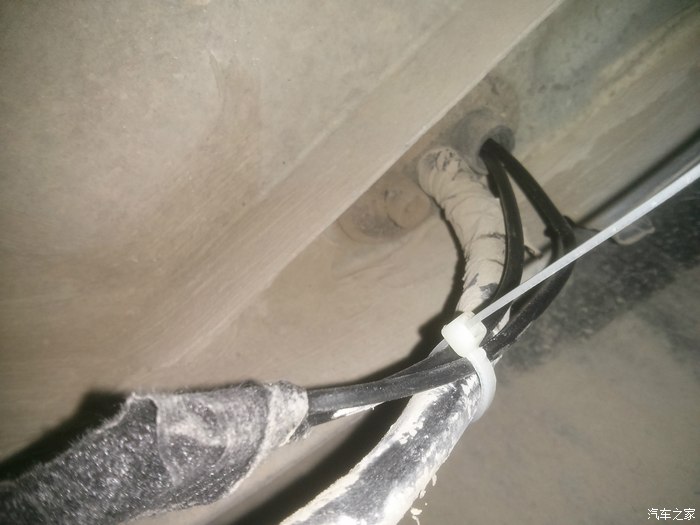

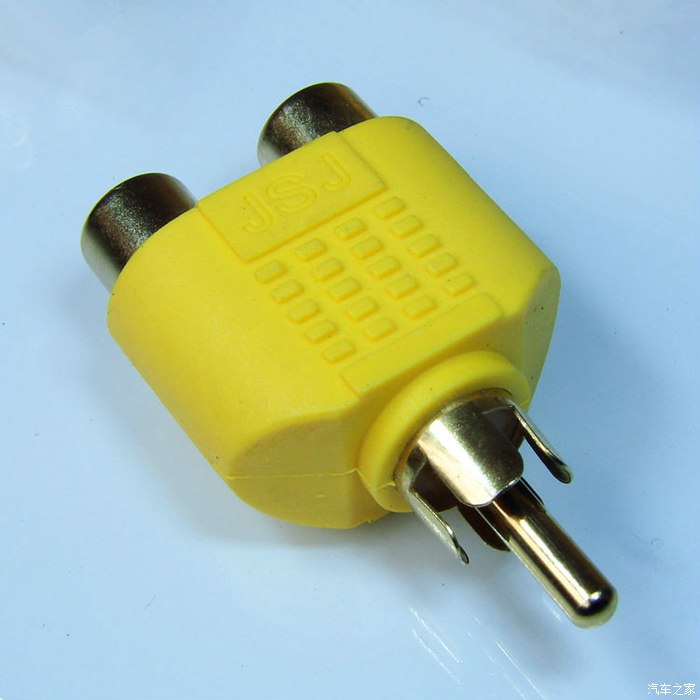

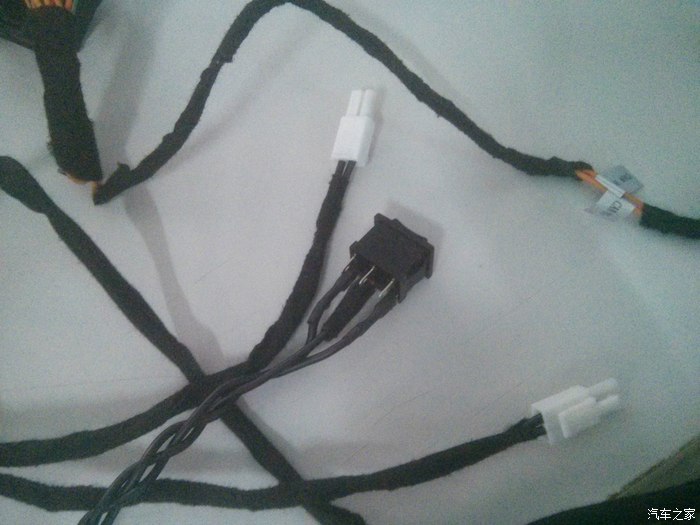

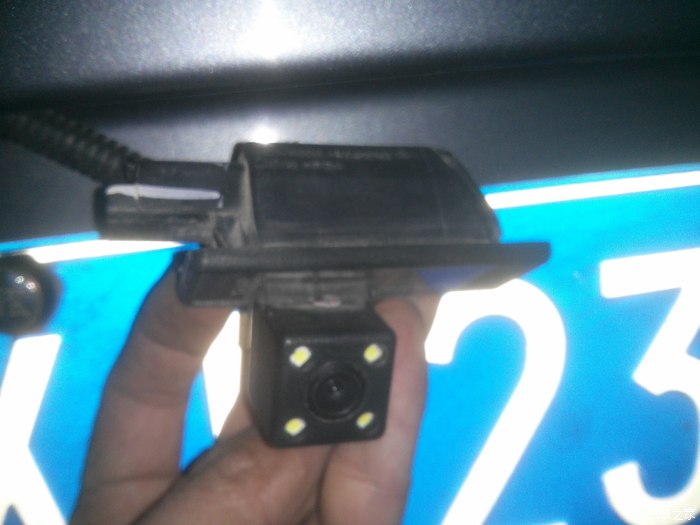

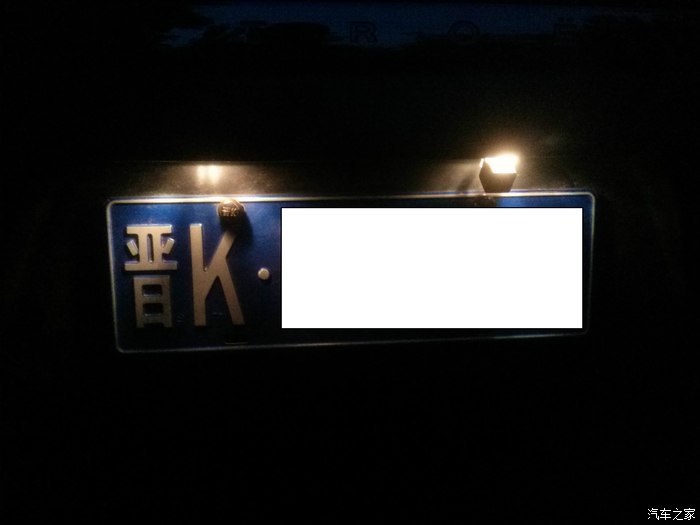

从收音机线束上还引出来3路电源，一路ACC，另外两路是通过船行开关控制的两路电源，分别给前视摄像头和右侧摄像头（计划中），需要看那一路就开一下开关，导航的倒车影像不需要控制线，检测到有信号就切换至倒车影像。三路视频通过1分2的转接头一起输入到导航。

我没搞清那种多画面合成的全景摄像头是怎么回事，难道是摄像头一直带电工作吗？

安装导航：

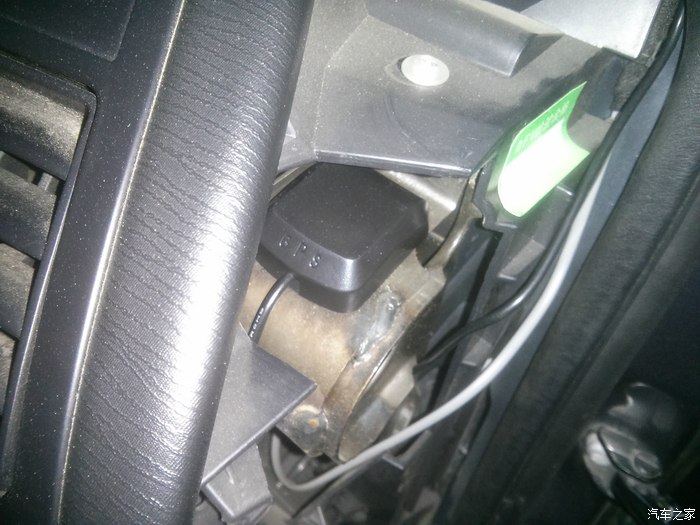

这个只要你动手拆过中控都没有问题，对于老款就是拆CD，撬三角装饰板，拧下螺丝，拆档杆外壳，拆小屏框

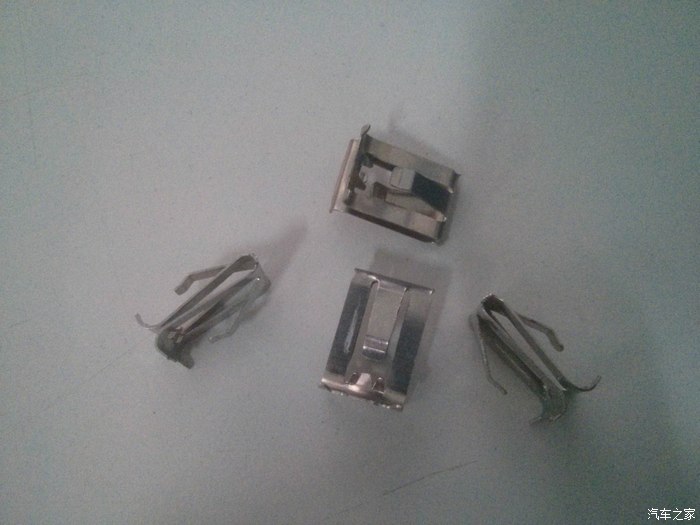

上面这几个卡子废了好大力气，导航厂家应该给配上4个卡子。

黑色的面板好像不如原来银色的好看，不过也挺新鲜。

小屏框的安装：

这个比较坑爹，主要是必须把线束插好才能固定小屏，那个固定还是螺丝固定，而且卡块的模具不是很合适，我用美工刀削了下才能贴实，拧这几个螺丝让我的腰好几天都有点疼，建议自己安装小屏框的话把方向盘放到最低，座位调到最高最好再加个厚厚的垫子。小屏框还要和塑料防尘罩固定下然后安装到位就行了。质感虽然差点，但还不算太山寨。
