08款朗逸品轩加装手机WIFI倒车+IPAD中控台

12年时小弟发过一个贴子，实现ipad2入驻小朗，详见：

    去年年终奖败了台3G版的ipad2，不能浪费3G版的导航功能啊，怎么让它与咱的小狼完全的结合起来呢。。。。先搞了个成品的支架（48元淘宝买的。。），架在储物盒的位置，只能怪ipad2太给力了，脸太大了，挡视线啊。此方案否定，于是对咱小狼的中控台打起了主意，设计原则：1.不能损坏咱爱车啊，不能用螺钉之类固定；2.用ipad2时能快速装上，不用时方便取下，取下来后还不能挡住原中控台按键。还好小弟我学机电一体化的，爱搞点设计之类的，三维软件捣鼓捣鼓，设计图出来了，找了台数控冲床加数控折弯机给加工出来了，顺便做了个静电喷涂，哈哈，效果很可以哦。。。话不多说，上图。。。下一步准备搞倒车影像集成显示到ipad2里来，这个有点难度要涉及到电子方面的，有这方面研究的狼友，大家讨论讨论。。费话不说，马上上图。。。

－－有需要的狼友，我可以提供钣金加工图，如果想要成品的，可以代为有偿加工。

先上张设计图。。。

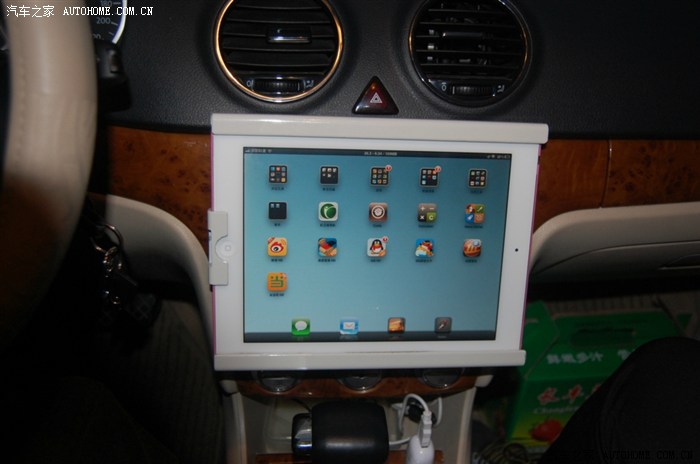

安装到小狼上的效果。。。

拿掉小i后的效果。。。

期间一直在找倒车影像集成的方法，最近在试过两款产品后，终于找到一款无论是在成像质量学是软件处理上都还算不错的产品，为了避免有打广告之嫌，我就不公布是哪个产品，有需要的可以PM我，我可以告之详情……

以下是此次改造作业的过程，请各位看官过目。

小弟的座驾为08款黑色品轩小朗，品轩中配没有带导航和倒车影像，本人自己平时爱捣鼓，去年自己设计并制作了一个ipad架，让ipad2，3G版顺利无损入驻小朗，未改动原车结构，导航的需求搞定了；接下来想搞定倒车影像问题，以帮助家里领导提高倒车技术。一直想寻找合适的无线摄像头，集成到ipad里来，解决倒车影像集成的问题就完美了；前几年没有相关的产品，到今年突然在市面上出现了好几家同类产品，在某宝上买过一家公司的产品，安装后发现使用效果不佳，达不到心理预期：首先是成像质量差
，再次ios系统下不能自动启动倒车影像软件，每次都要手动启动，不智能，反应慢半拍，不适用。至到前两天在某定上看到“某WIFI倒车摄像头”，看过评论和案例后，直接下单，顺丰包邮还是很给力，下单后第二天到货，产品的包装和线材的质量都相当不错，特别是老板还配了一个开口器，很好用，真是贴心。货到手后迫不急待找来好朋友一起动手安装，我的车从改音响主机的功放芯片、四门喇叭、到加装ipad都是我俩亲自动手搞定，所以装个倒车影像完全不在话下，前前后后3个小时一气呵成，搞定，试车效果杠杠的。
1.布线，我们采用的是双线模式靠左地脚装饰板暗敷方式布线，设备配线到保险盒从点烟器电源取ACC电源，再用一根线从倒车灯插座取倒车电源回来，为什么不在保险盒取倒车灯的电源呢？实践证明此法行不通。前面几个朋友也分享了，我再给大家普及一下朗逸的电路知识，小朗的电源是先过保险盒，再到继电器以控制继电器来实现各项功能，所以只要ACC一得电，所有保险丝下面都得电了，如果从保险盒里取倒车信号，就会让倒车信号一直在线，使得程序一直强占前台，让ipad无法做其它工作…
