瑞虎7、艾瑞泽5、斯巴鲁SGP、维特拉、丰田TNGA底盘简析（转）

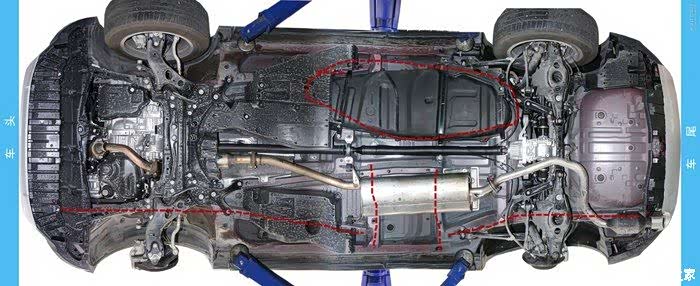

这?现款汉兰达底盘，车身左侧虚线圆圈?油箱，车身右侧虚线前半段?前纵梁，后半段?后纵梁，底盘?由几百块铁板拼起来的，设计了纵梁以及横梁来连接各块钢板并加强底盘车身强度，所以纵梁以及横梁的设计?重要，当然有些底盘的横梁?看?见的，设计在里边。

通过这图可以看到，汉兰达底盘基本?个平板没有中央通道，油箱和排气管?以类似于外挂的形式固定在底盘上。这种平板底盘的优点?车里边空间?，后排地板?平的，缺点?油箱排气管外挂，?利于通过性，俗称猪大肠。

汉兰达?日本人设计的，油箱左置排气管右置，日本传统靠左行驶，方向盘在右，油箱在左，符合日本习惯，我国跟日本相反靠右行驶，类似汉兰达这种设计的底盘跟中国行驶习惯相反，?利于配重，因此操控极限会来的早?些。

汉兰达底盘纵梁?分段式设计，焊接连接，通常称为焊接底盘。

这?现款丰田RAV4底盘，结构跟汉兰达类似，没有中间通道的平板，油箱左置排气管右置，分段式纵梁设计，前纵梁走位至中间横梁截止，隔了?个横梁后纵梁焊接延伸至车尾，油箱前部设计了护板保护。
优缺点跟汉兰达类似


按照节奏，通常会有砖家业内人士等告诉你，焊接的比整体的结实，即使出问题也?会从焊接的地方出问题，恩，?管你们信?信，反正我?信了。

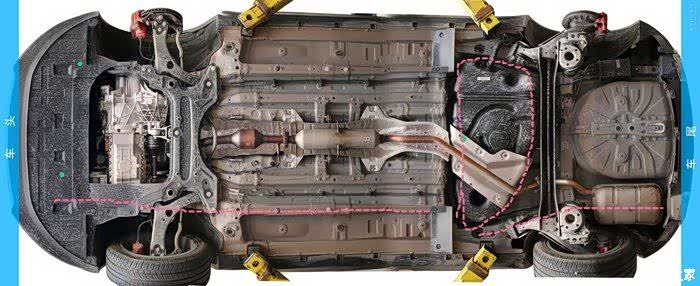

这?国内某自主品牌借鉴丰田卡罗拉的?款底盘，结构跟卡罗拉类似。
分段式纵梁设计，焊接连接，虚线所示前纵梁至油箱前端，后纵梁与边梁焊接延伸到车尾。油箱中置，有?个?深的中央通道，排气管走中央通道，经过油箱部分设计有隔热棉，?合理的安排。

特点?前纵梁逐渐变细，个人认为?利于侧面强度，难道?为了减重？前几天闹得沸沸扬扬的传祺GS4解体就?类似这种纵梁逐渐变细，也许?碰撞测试?测试侧面的原因，个人推测?代表官方立场啊

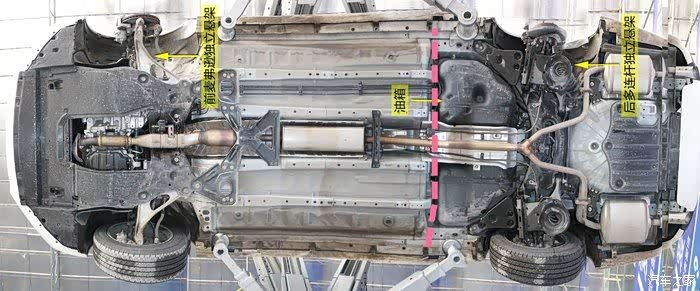

日产天籁底盘，中置油箱纵梁分段设计焊接连接，可惜清晰的看见6根纵梁，左右分别?边梁中间粱，排气管走中央通道，纵梁也?逐渐变细

作为?款B级车，天籁底盘还可以做的更好点

斯巴鲁SGP全球化平台的底盘，可以清晰的看到两根?体式纵梁绕过油箱连续贯穿车头至车尾，另外分别设计了两根边梁和中间粱加强结构强度，总共6根纵梁，这种结构通常叫整体底盘。

设计有中央通道，中央通道走后传动轴和排气筒。另外中央通道也??种加强车体刚性的设计，道理类似于槽钢比钢板结实。

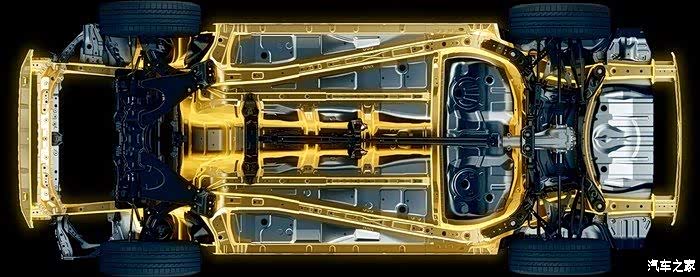

斯巴鲁SGP全球化底盘示意图

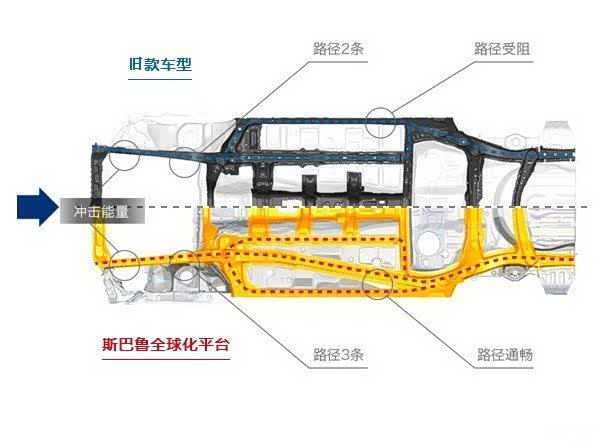

斯巴鲁新旧两代底盘对比图，上半部分老底盘，下半部分新底盘，可以看到老底盘?分段纵梁，2个通道吸收冲击能量并且纵梁连接处能量通道受阻，新底盘连贯式纵梁，3个通道吸收撞击并路径通畅

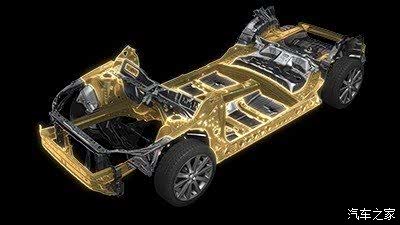

斯巴鲁SGP全球化平台示意图，斯巴鲁这个平台的第?款新车斯巴鲁XV今年9月才上市

斯巴鲁??个挺有个性的公司，坚持自己独特的技术，比如水平对置发动机，AWD全时?驱，链条的CVT变速箱等

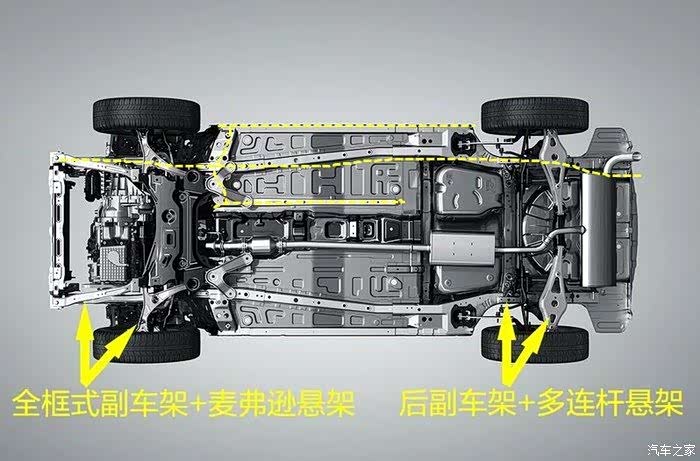

奇瑞瑞虎7底盘，来自奇瑞T1X平台，底盘非常平整，6根纵梁，两根整体纵梁绕过油箱贯穿车头车尾，油箱中置，排气管走中央通道，油箱中间留有凹槽，预留了后传动轴位置。

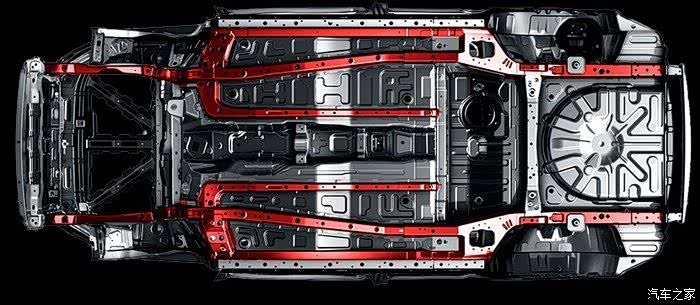

奇瑞6D纵梁框架式结构，可以清晰的看见6跟纵梁的分布结构

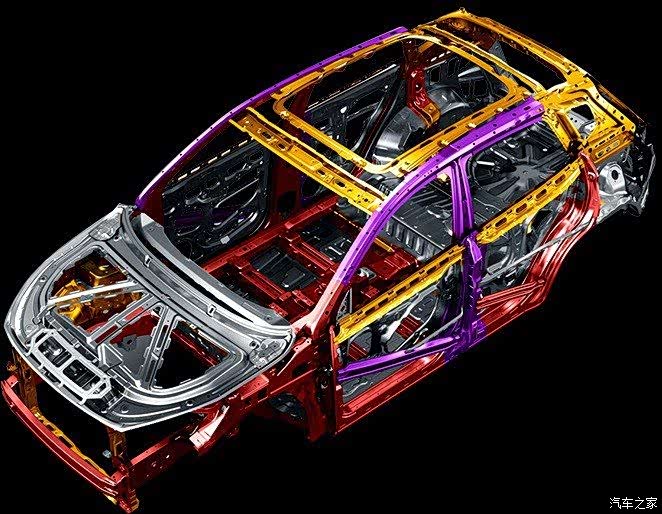

奇瑞6D-Body车身结构，可以看见底盘上的4根横梁，6根纵梁通过ABC柱与车身连接形成笼式车身结构。

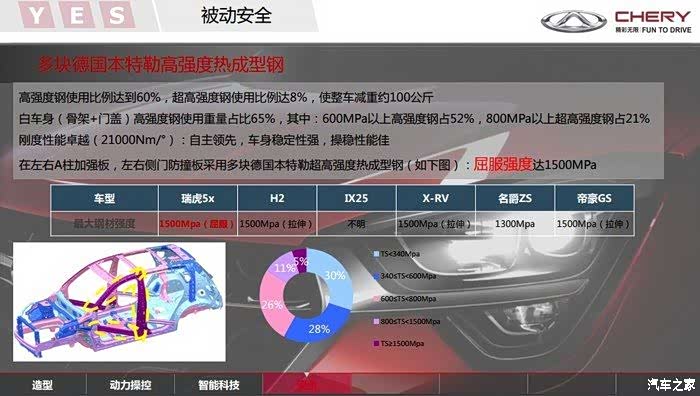

瑞虎5X车身部分参数，超?强度钢使用比例8%，?强度钢材使用比例60%，车身抗扭强度达到21000

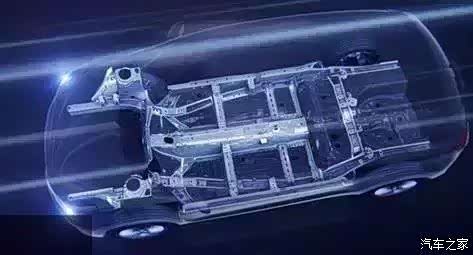

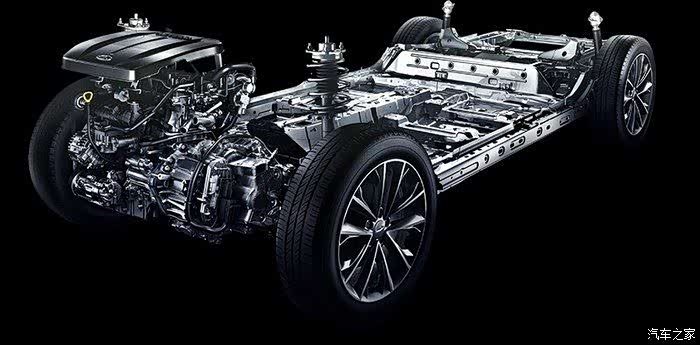

奇瑞T1X平台示意图

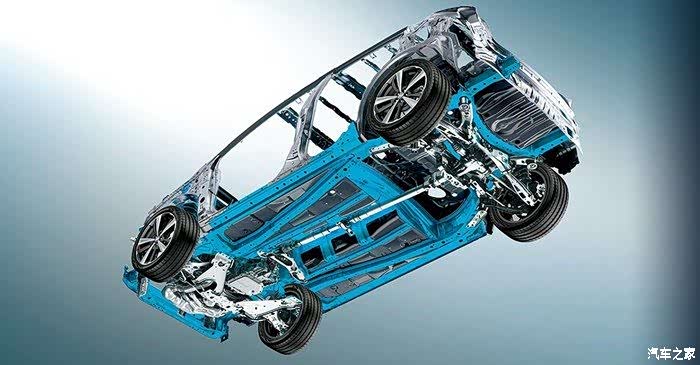

马自达复合式负载车身强结构，每个厂叫法??样但结构类似，都?采用贯通式纵梁设计连接车身环状结构形成笼式车身。

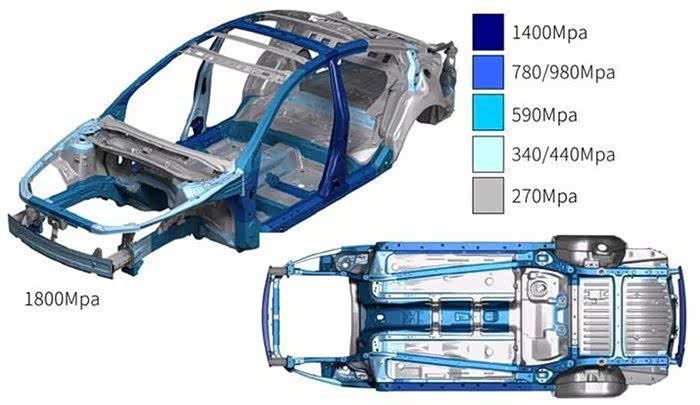

马自达复合式负载车身结构，?强度钢材使用比例

最新款维特拉的结构图，铃木叫内置梯形车身结构，维特拉?硬派越野，使用这种结构代替了大梁设计。

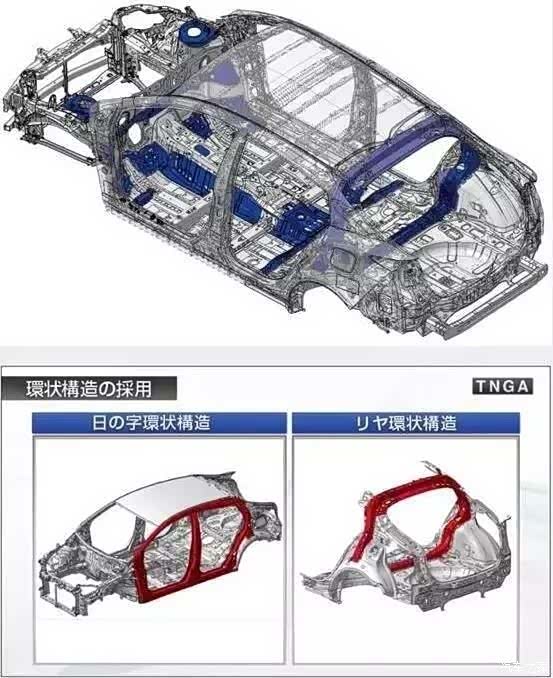

丰田TNGA平台，新车还没上市
丰田在汽车界的江湖地位?必多说，丰田TNGA模块化平台，目测使用?体式贯通纵梁，带中央通道，油箱中置，但?丰田宣传厉害，丰田宣传TNGA??平台，TNGA??种精神，配件叫TNGA配件，TNGA动力

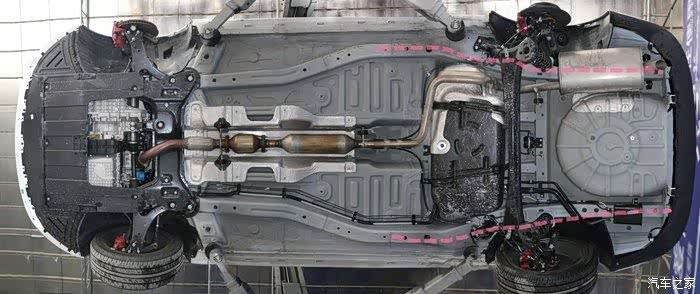

艾瑞泽5底盘，可以清晰的看见两根粗壮的?体贯通式纵梁绕过油箱S型走位，油箱中置设计隐藏在底盘里边，保护的??，6万起步的艾5采用整体式底盘，比较厚道。
艾5来自奇瑞的另一个平台M1X
