18款起亚智跑手套箱加个照明灯。

大家都知道，新智跑减配的比较多，从狮跑开始就在一步步减配，手套箱灯从09款狮跑就减配了，但还是留了安装位置。到了新智跑（18款）就连位置也没有了。我曾经为了在狮跑上加装手套箱灯买了一套配件，但没等我抽空安装，就已经换了新智跑，看了看没有预留位置就把这事放下了，反正手套箱需要辅助照明找东西的机会也不太多。后来有空的时候在家里翻遍了也没找到这套配件，也就没辙了。不过前几天晚上要找东西，又忽然觉得这是个不爽的事情，又正好以前买的这一套配件凑巧从手套箱里翻了出来，那还想什么？干就完了！

配件购买难易指数：★☆☆☆☆

线束制作难易指数：★★☆☆☆

动手安装难易指数：★★★☆☆

取电安装难易指数：★★☆☆☆

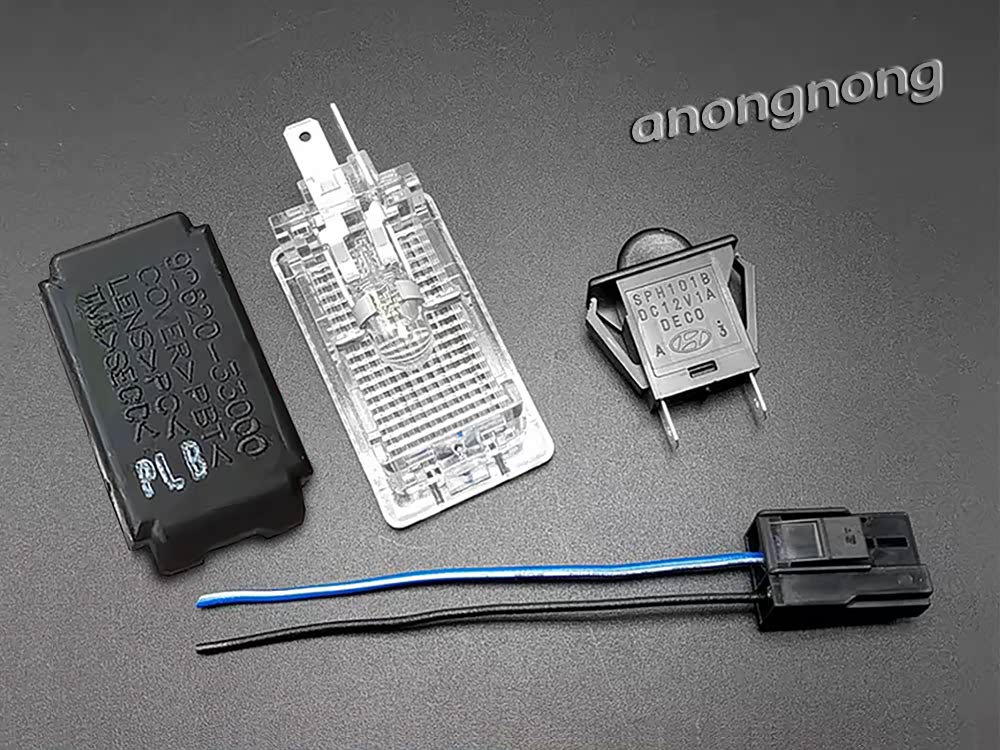

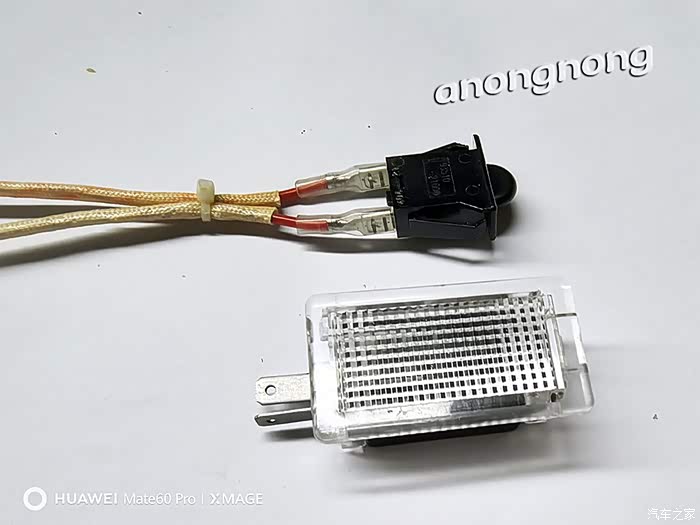

配件主要有四部分：手套箱灯，常闭按钮开关，取电器，线缆
其他还有：耐火套管，插头插座等等。

我是按照我现有的配件记叙安装步骤，因为我这套配件已经有很多年了，这几天我在网上大致搜索了一下，基本还是差不多，有可能更方便一些。大家就是做个参考吧。有注意点我都会加以说明。

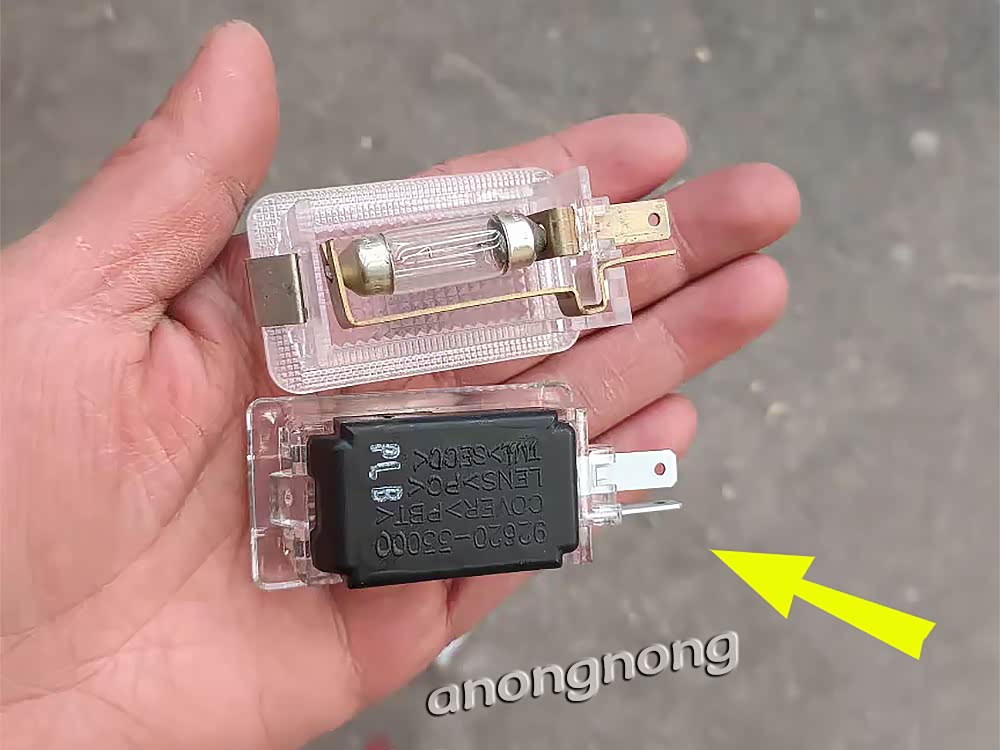

手套箱灯就购买起亚或者现代的，或者其他类似的都行，经实际观察，手套箱安装位置附近空间很大，不必考虑灯座的大小，高低。但最好灯座是有后盖板的，以利安全。也可以根据自己购买的造型换用LED灯泡。

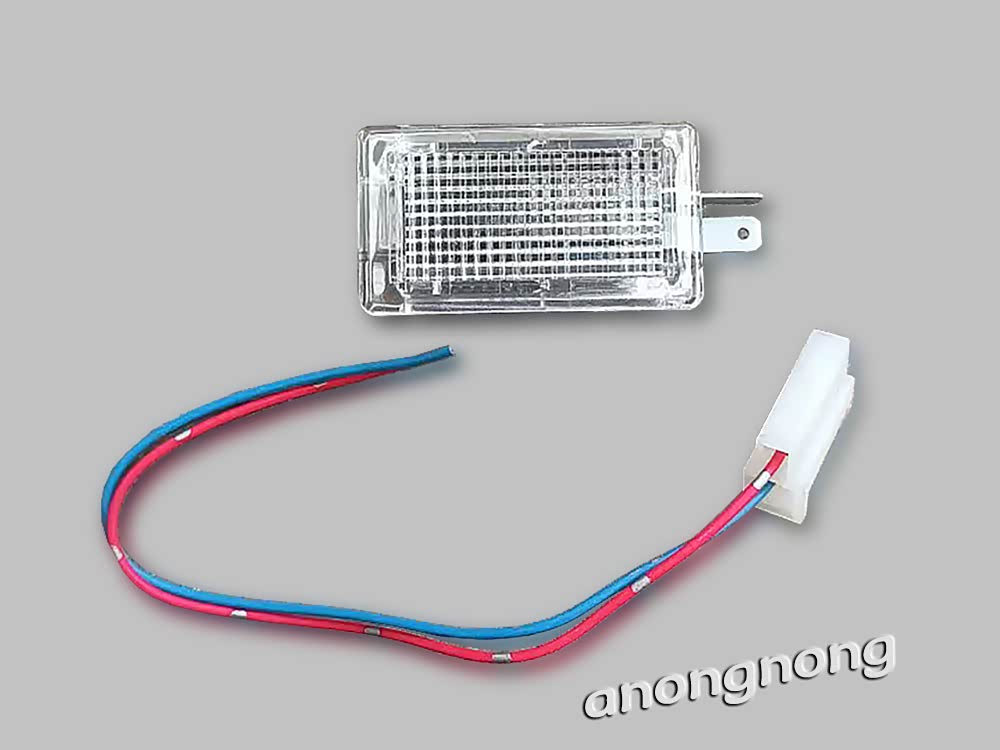

最好不要买上侧那种，一是没有后盖，二是这种灯珠容易滑动容易短路。

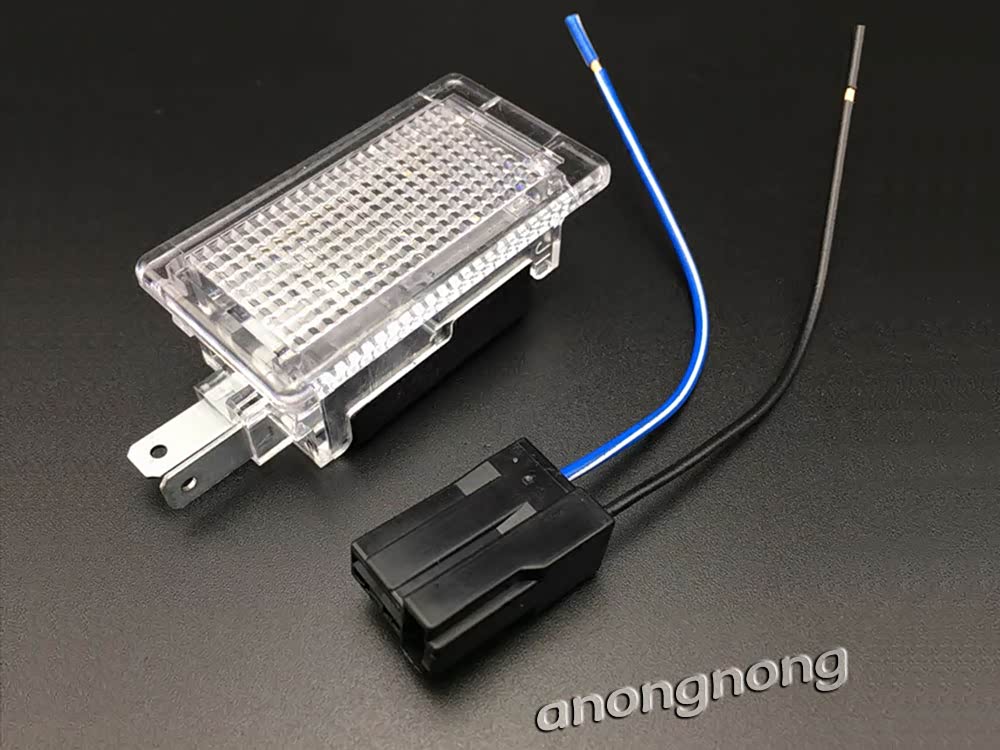

光买灯座是不够的，我们还需要接插件。而一般的维修用购买是不用接插件的，车内原有线束上都有。所以购买时一定要注意具体的链接是不是含接插件。

我购买的时候还没有带接插件的套装，只能是自己配插头和接插件，还要自己连接线缆，比较麻烦一些。

大致说一下，适配起亚现代手套箱灯的接插件是6.3的，这个要配套。而适配起亚现代灯开关的是4.8的，这个一般都要自己买，或者就直接用线焊在开关上，虽然不美观也不方便后期更换，但要求不高的话也就这样了。

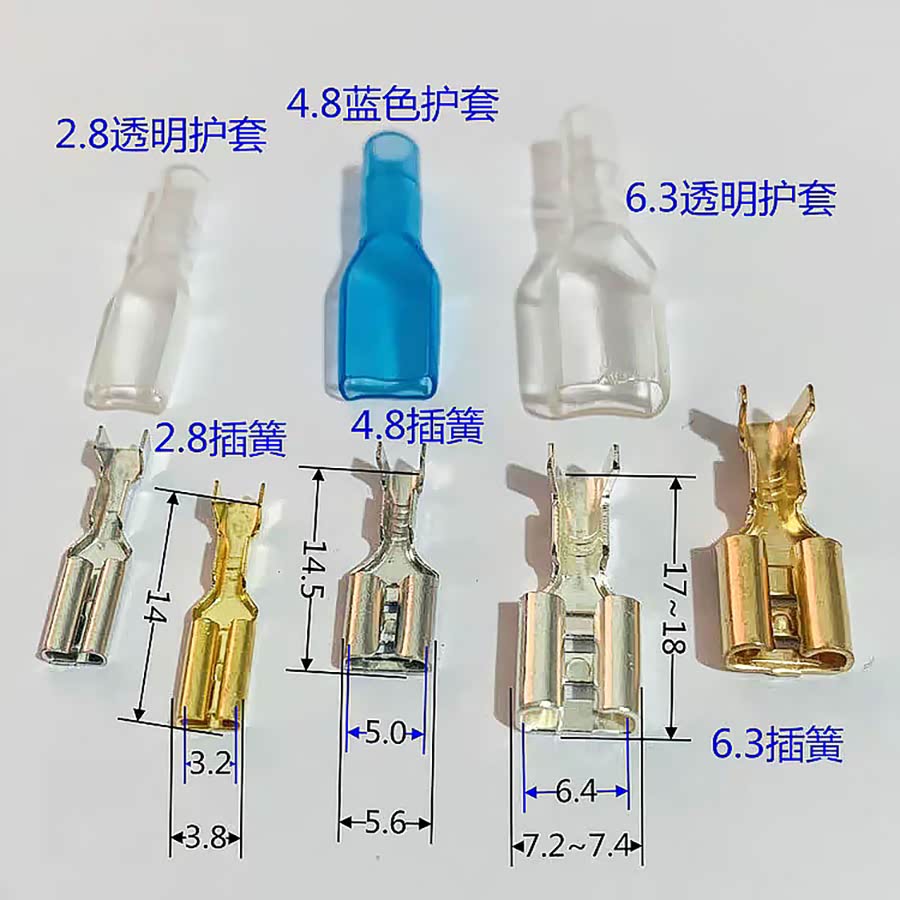

常用接插件规格，我们这次用的是6.3及4.8 。

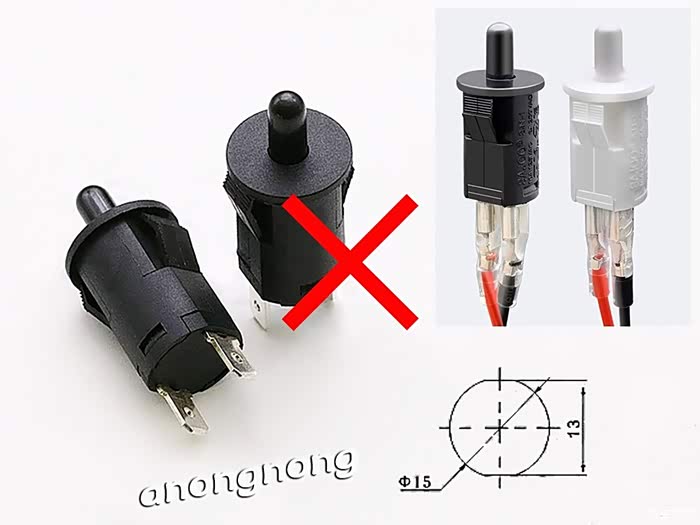

我也看了其他的按钮开关，都是常闭的，有的是其他车型的，有的是冰箱门灯的，但请注意：不能用！

主要原因是：新智跑的手套箱安装按钮开关的话只有安装在左侧中间部位是最合适，但经过实际探查，此处内部空间不大，还有其他结构件阻碍，就只能安装使用起亚的专用门灯开关，其他的规格和形状的都装不进去。

起亚现代车型，江淮部分车型，荣威部分车型，造型都是一样的，长方形底座，半圆形按钮。

这些个便宜得很，但都不能安装，位置不够！

线束制作

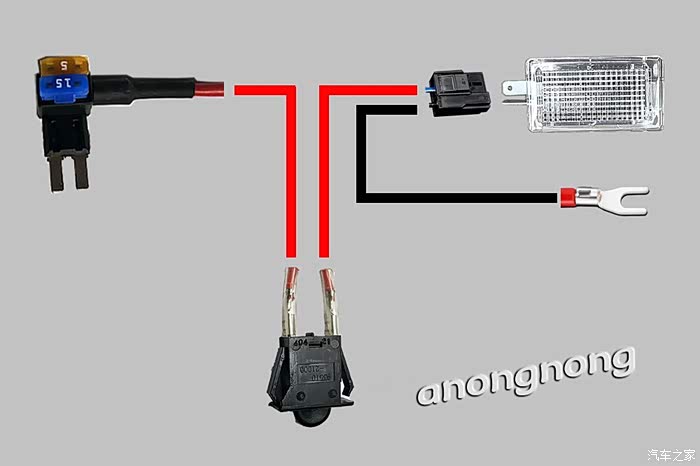

这个原理图比较简单，就不多说了。

制作好的接插件。

正负极按照配件定义，不要自己随意。

制作好的开关接插件，阻燃黄蜡管可以再粗一点，细了不方便穿，以及有接头不方便。

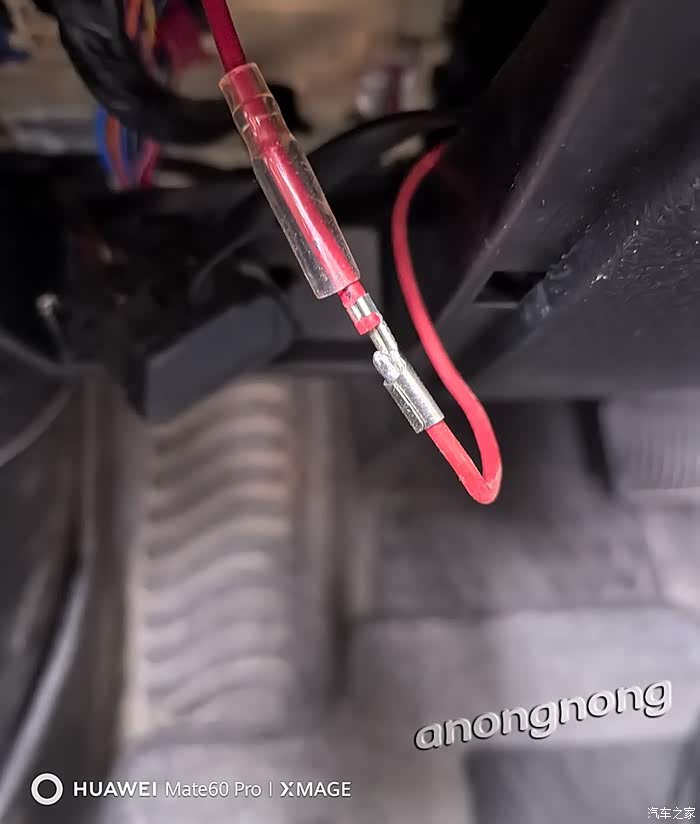

取电器的一头是这样的，我又没有合适的接插件，就直接把线头回绕焊了个坨，这样一插再用钳子捏紧就可以了。
没有条件焊接也可以不焊，直接回绕压接。再用护套套好或者用电工胶带缠裹。

这是新智跑配套的保险丝取电器，一定是“M2迷你长脚”，其他的不通用。

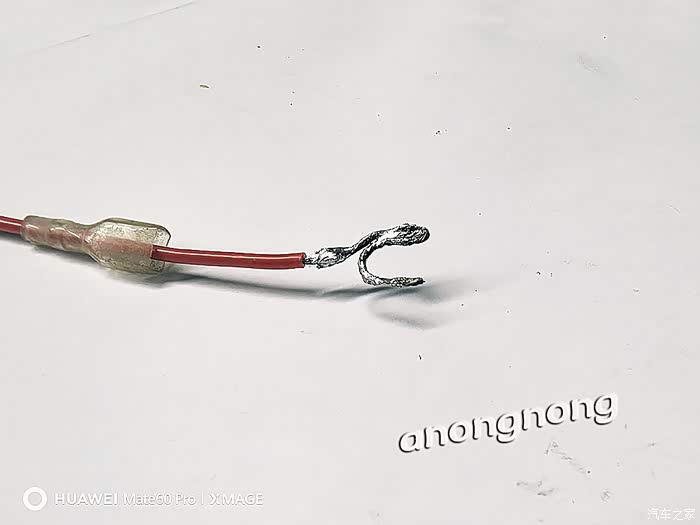

没有U型压线端子咋办？也没找到代用品，直接焊个样子，线够粗又没有焊接条件的话，直接缠绕也行。
各段线缆的长度可以参考如下：
从取电器到按钮开关：95——100厘米
从按钮开关到灯座：40——45厘米
从灯座到接地点：60——90厘米

做好的线束，只要车上开好孔，去接插一下就齐活了！

箱体开孔

手套箱部分的塑料厚度约2毫米，用美工刀可以加工，有锥子类型的尖锐物件帮助更好，用卷尺量好位置即可。
边缘距手套箱门沿约8厘米，距左侧边缘约15厘米。

后补的单手拍照将就着看看吧。

后补的单手拍照将就着看看吧。

讲究点的可以拿电工胶带或者胶纸之类的按照灯座尺寸剪个样子贴上，再用锥子之类的在四角定个位就可以用裁纸刀慢慢划了，我是坐在驾驶位趴下来操作的，粗枝大叶的随便划划。

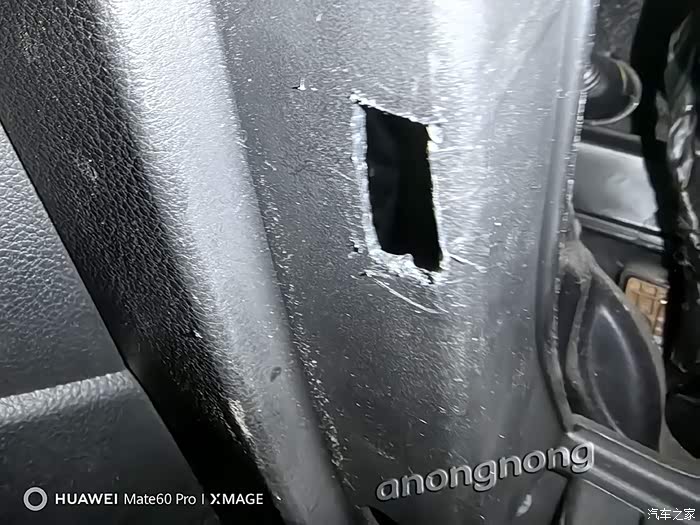

尽量划整齐。

开好后用卷尺量量尺寸再进行修整，修一下量一下，不要开大了，直到灯座可以将好卡进去。

开关的孔也是先量再戳四个角，从这个位置量下来10厘米，因为在后边有其他的结构件，用手可以摸到，不能再往下开孔，也不要再往上开孔。
离边缘也不能大于3毫米，最终用裁纸刀修整于内壁边缘平齐。

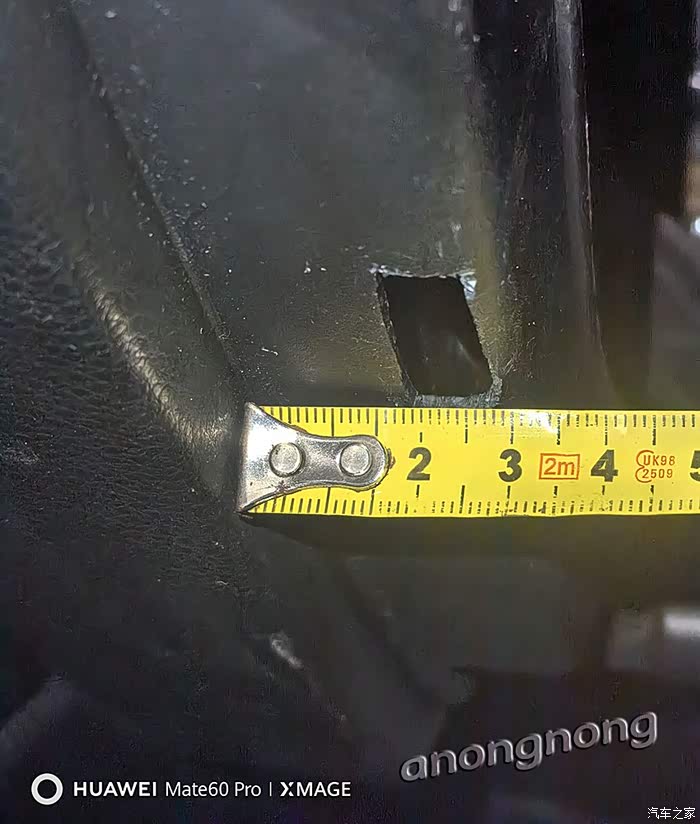

从边缘量不低于1.9厘米。

修整好，使得开关能够将好卡进，不要开大了。如果开大了可以用胶布涂黑拿502点几滴粘一边或一圈，如果是厚度不合适，则可以用粗线在按钮面板下缠绕几圈。

线缆安装

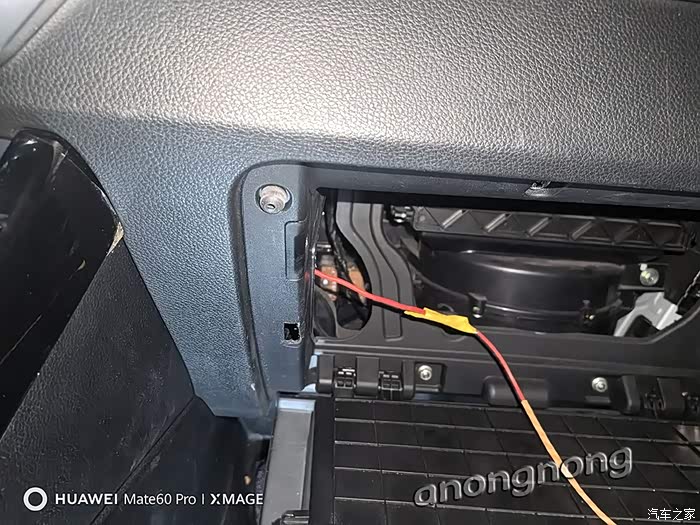

用一根独芯电线从方向盘下部往手套箱上部穿过去，我是一遍就穿好了，正好就在按钮位置的上方，手可以直接在手套箱边上摸到。
也可以用细铁丝等等能找到的穿引工具。

1.5平方铜线，有个100厘米足矣。

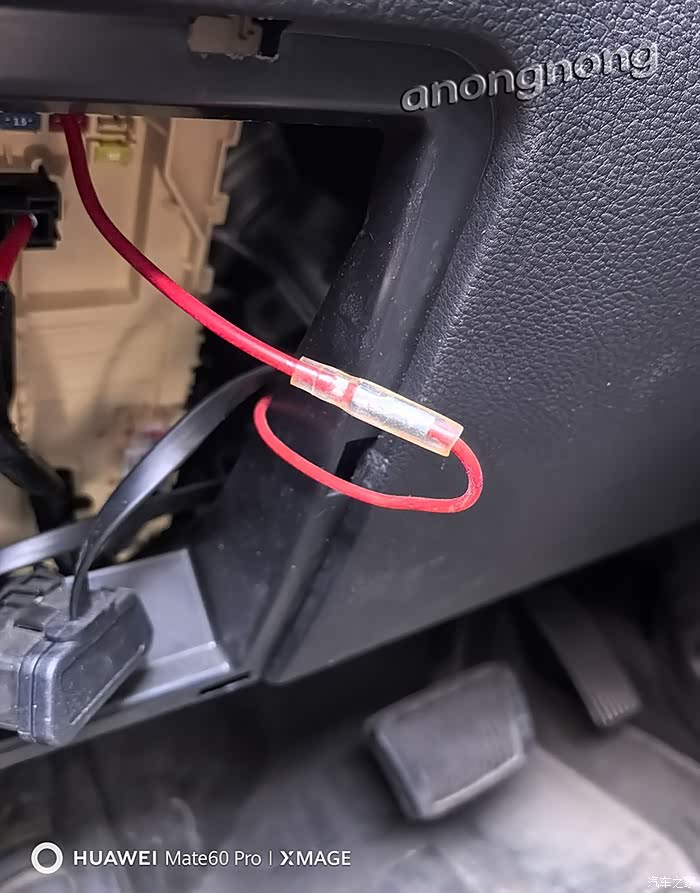

穿过来接上取电一头的电缆回抽，这个没难度。
从方向盘下部到保险丝盒用手就够到了。

把按钮开关的接插件送出来，将开关接上安装到位。

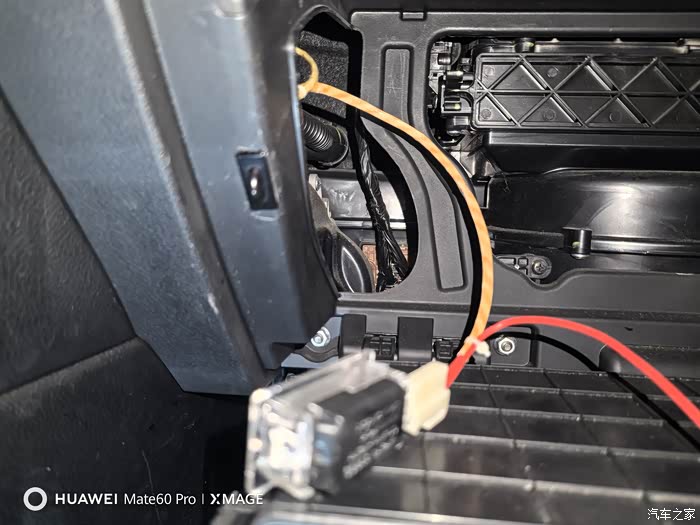

从这里到灯座的位置也可以用线带一下，再将接地线返回到后边。

按钮开关装好。

手套箱灯装好。
重点提示一下：

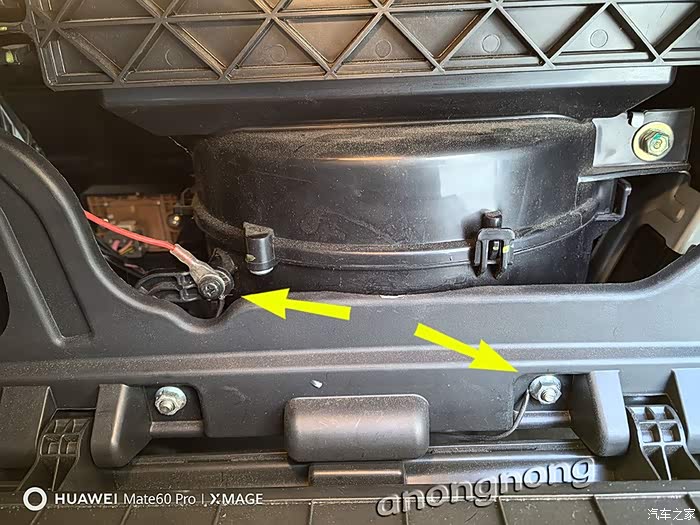

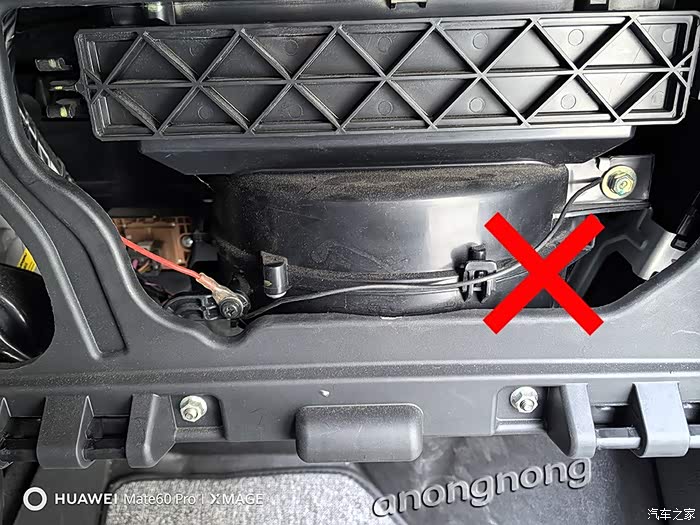

空调风机这肉眼所见的左右两个固定点都不接地！！！
左侧的好理解，右侧的比较坑人，虽然支架是金属的，但实际上这个支架整体是不接触车体的！我因为接地线留短了（红色部分）就接在了左侧螺丝处，然后用一段线进行接长的，结果查了好久才发现右侧那个大螺栓是不接车体的！没有用！因为接的时候是金属螺栓金属铁架，所以当灯不亮时就没想到是这个问题，总以为是接电那边出了问题或者开关以及灯泡出了问题，虽然之前都用万用表测量过。

切记别走弯路。

手套箱底部这几个螺丝倒是接地的，于是我就顺手接在了右下角这里，接地线留长点就可以直接接在左下角这颗螺丝上了。（用10号的套筒或者三角套筒）

我就差了10厘米，就可以直接接左下这颗螺丝了。

接电步骤

取电器和线缆的连接比较简单，插进去直接钳子压紧即可。

护套要套好，或者用电工胶带裹严。
M2取电器包括其他规格取电器都是一样的，左脚接电源端，这样两路保险丝各司其职，如果倒过来插接，就会造成“原车保险片”承受新老两路电流，加重电流负担！
所以一定要左侧接电源端。而经过测量，新一代智跑所有的保险丝位置都是左侧为电源端，所以取电器只能是头冲下插接。

取电器工作原理示意：AB端接取电保险片，原位置保险片取下插在CD位置。
切记：

新智跑只要开门后，保险丝盒就已经带电，不需要按启动按钮或启动车辆，所以插拔保险片时注意安全，金属部分不要碰到其他部位。

建议插在第一排第三列的位置，即标注“多媒体”的位置，原车15A保险丝插在取电器CD位置，新装保险丝插AB位置，因为手套箱灯功率很小，一般插个5A保险丝（橙色）即可。

取电器插好后的照片。
试一下灯光可以正常开启就好了，如果感觉开关触点有高低，也就是手套箱关闭时开关的行程距离过短时，为了安全防止万一关闭了箱门开关还没有断开造成灯光常亮，可以在箱体的开关触头的相应位置加贴一片两毫米厚的塑料片即可。

好了，结束。
